Вынужденное явление Рамана

Вынужденное явление Рамана

Рассеяние Рамана¹ в стоксову сторону.

Пусть пучок света падает на прозрачную среду, не содержа­щую никаких включений посторонних тел и тщательно очищенную. Даже при максимально возможной частоте свет пучка рассеивается во все стороны, хотя и очень слабо. Рассеяние имеет место как в газообразных, так и в жидких и твердых телах. В газах рассеяние проис­ходит, главным образом, на атомах и молекулах, в жид­костях и кристаллах—на флуктуациях и неоднородностях среды. В рассеянном свете имеются волны тех же длин, что и в падающем, но разной интенсивности в за­висимости от длины волны. Это рассеяние называется релеевским по имени Релея. Помимо рассеяния света с той же длиной волны наблюдается еще слабое свече­ние с длиной волны, большей, чем падающая,—рамановское рассеяние. Механизм этого явления можно объ­яснить на основе как квантовой теории, так, и классиче­ской волновой. Особенно просто выглядит квантовое описание этого явления.

Пусть квант излучения или, иначе, (поскольку , a ) рассеивается на молекуле, нахо­дящейся в основном состоянии с энергией возбуждая ее до одного из возможных для нее типов коле­баний с резонансной частотой . В результате рассеянный квант будет иметь меньшую энергию . Баланс энергии

(1)

позволяет рассчитать колебательные уровни моле­кулы. Рассеянный свет имеет частоту , мень­шую частоты падающего света . Следовательно, рамановские линии являются стоксовыми. Рассеяние на уже возбужденной молекуле маловероятно, потому что линии с большей частотой , т. е. антистоксовые, имеют столь малую интенсивность, что обычно незаметны. Ин­тенсивность рамановских линий рассчитывают на основе вероятности соответствующих переходов в единицу времени или же по энергии, лучше по гамильтониану взаи­модействия излучения с молекулами, или по волновым функциям трех состояний молекулы: исходного, промежуточного (после поглощения кванта ) и конечного (после испускания кванта ).

Волновой механизм рамановского рассеяния заклю­чается во взаимодействии молекулы, способной к опре­деленному резонансному колебанию с частотой (или к нескольким таким колебаниям), с падающей и рассеян­ной волнами. Колебание молекулы в простей­шем виде можно представить как колебание точки с ко­ординатой х (точка является одним из атомов молеку­лы, имеющим массу т), с коэффициентом затухания R и упругим усилием , возвращающим точку в положе­ние равновесия. Под влиянием внешней периодической силы , возникающей в результате взаимо­действия со случайным полем волны Е, создается коле­бательное движение, которое описывается уравнением

(2)

Легко показать, что для резонансной частоты решением этого уравнения является функция

(3)

Силу F можно рассчитать по энергии взаимодейст­вия наведенного момента молекулы аЕ с полем волны , а именно:

(4)

Случайное поле волны может быть выражено уравне­нием

(5)

где и —волновые векторы падающей и рассеянной волн, —пространственная координата, а —времен­ная координата. Сильное взаимодействие этой волны с молекулой может произойти только вблизи резонанса, а следовательно, при частоте в инфракрасном диапазо­не , которая является частотой биений. Поэтому для вычисления силы F мы будем использовать только ту часть общего выражения, которая содержит разностную частоту. Общее выражение имеет вид

Его решением аналогично выражению (3) будет

(6)

Колебания молекулы совершаются с частотой биений . Изменение х влечет за собой изменение поляризованности молекулы, что в электрическом поле падающей волны приведет к изменению дипольного момента

(7)

если отбросить член, связанный с генерацией второй гармоники. Энергия взаимодействия этого момента с рассеянной волной равна поле рассеянной вол­ны, мощность же рассеянной волны составит

(8)

где черта сверху означает усреднение во времени. Вы­полнив это простое действие, получим выражение

(9)

из которого видно, что для стоксовой линии, т. е. для , и рассеянная волна усиливается взаимодействием с молекулами, тогда как для антистоксовой линии, т. е. для , и рассеянная волна угасает.

Рассеяние Рамана в антистоксову сторону.

При возбуждении спектров Рамана лазерным светом в поло­сти резонатора возникают не только стоксовы линии, но и антистоксовы. Какие условия должны быть выпол­нены, чтобы произошло такое рассеяние?

Рассмотрим поле Е волны, состоящей из падающей волны с частотой и из двух рассеянных волн с часто­тами и . Амплитуды этих волн обозначим соответственно через , и , используя одинаковые индексы для волновых векторов и фаз. Случайное поле может быть описано выражением

(10)

Решая уравнение (2) с учетом выражений (4) для силы и (10) для поля волны, получаем

(11)

Мощности и , отдаваемые молекулой двум рассе­янным волнам—стоксовой и антистоксовой—вычислим так же, как и раньше:

(12)

(13)

Из выражения (12) видно, что в нормальных условиях опыта всегда , без дополнительных ус­ловий, связывающих волновые векторы. Это означает, что стоксово рассеяние не имеет ограничений по направ-

Антистоксово рассеяние

Стоксово рассеяние

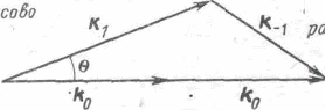

Рис.1. Векторная схема вынужденного рамановского рассеяния как четырехфотонного процесса: .

Оба испускания, как стоксово, так и антистоксово, являются направленными.

лению. Иначе обстоит дело с антистоксовым рассеянием, которое описано выражением (13). При выполнении условия постоянный приход энергии к антисток­совой волне будет гарантирован только в том случае, если

(14)

также если

(15)

Интенсивность антистоксовой линии достигает максиму­ма для ; направление ее эмиссии определяет­ся равенством (14).

Удивительным свойством антистоксова излучения, вытекающим из выражения (14), является тот факт, что эмиссия происходит только в определенном направ­лении, а именно под углом к направлению , т. е. к направлению падающего света. Это показано на рис.1. Волновой вектор имеет величину, равную

(16)

где и —скорость света в данной среде и ее коэф­фициент преломления. Точно так же

и (17)

где означает, как и ранее, частоту колебаний молеку­лы. Введем еще две разности коэффициентов прелом­ления, характеризующих среды, а именно:

(18)

Из векторной диаграммы, представленной на рис.1, можно определить согласно теореме Карно:

Используя выражения (16)—(18), а также приняв, что

получим приближенное соотношение для малых углов :

(19)

Согласно этому выражению антистоксов свет рассеива­ется вдоль конуса, ось которого совпадает с направле­нием падающего света, а —угол между этим направ­лением и направлением образующей конуса. На экране,

Красное

Оранжевое

Желтое

Зеленое

Пленка

Батарея

конденсаторов

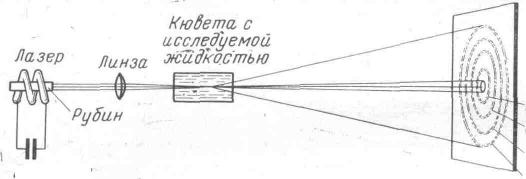

Рис. 2. Вынужденное рамановское рассеяние в нитробензоле.

Рассеяние в антистоксову сторону наблюдается в виде концентрических колец, окружающих пучок света лазера. Последующие кольца соответствуют рассея­нию с большей частотой (более короткой длиной волны). Стоксово рассеяние имеет различные направления, но наибольшая интенсивность света приходит­ся на направление падающего пучка.

установленном перпендикулярно к направлению падаю­щего луча, виден яркий цветной круг. Опыт показывает, что если кювету с жидкостью, например нитробензолом, поместить между сферическими зеркалами резонатора Фабри—Перо рубинового лазера, то стоксово рассеяние будет иметь место в инфракрасной области. Для рас­пространения его не характерно какое-либо определен­ное направление; в основном это направление падающе­го луча, тогда как антистоксово рассеяние образует ряд световых конусов с цветовой гаммой, от красного до го­лубого. Ближайший из них соответствует частоте , последующие — частотам , и т. д. (рис. 2).

Механизм рамановского рассеяния в антистоксову сторону.

Уравнение (14) и иллюстрирующий его рис. 1 показывают, что процесс рамановекого рассея­ния в резонаторе лазера является четырехфотонным процессом, в котором два фотона лазерного света исче­зают, а вместо них появляются два новых фотона: стоксов и антистоксов. В четырехфотонном процессе как

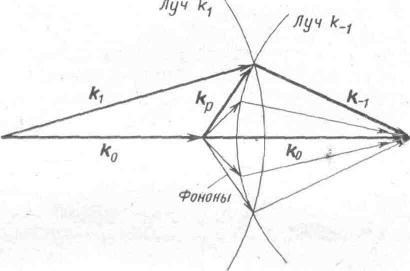

Рис. 3 Векторная схема вынужденного рамановского рассеяния как двухфотонных процессов с участием фононов разных направле­ний и величин.

Стоксово рассеяние имеет различные направления, тогда как антистоксово — лишь одно определенное направление.

, так и имеют точно определенные направления. В то время как действительно точно определенное на­правление имеют антистоксовы фотоны , стоксовы фотоны рассеиваются в различных направлениях, главным 0'бразом в направлении падающего луча. По­этому Цайгер с сотрудниками предложил двухсту­пенчатый механизм процесса рамановского рассеяния. При этом каждая ступень является двухфотонным про­цессом, в котором принимают участие два фотона и фотон . Последнему соответствует волновой вектор волны, возникающей из когерентных колебаний молекул, возбужденных падающей оптической волной. Первая ступень заключается в образовании стоксова фотона и фонона из первого лазерного фотона:

(20)

Вторая ступень заключается в образовании антистоксова фотона из другого лазерного фотона и соответствующего фонона:

(21)

На первой ступени образуются стоксовы фотоны (с заранее определенной энергией ), различно на­правленные, и соответствующие им фононы (рис. 3). На второй ступени может произойти поглощение только такого фонона, который даст антистоксов фотон , имеющий соответствующее определенное направле­ние, если только этот фотон отвечает уравнениям (20) и (21), а следо­вательно, и условию (14). Другие фононы не приводят к испусканию антистоксоъа фотона. Поэтому антистоксово рассеяние имеет значительный максимум в определенном направлении. На рис. 4 представлены результаты исследований упомянутых авторов. Они исследовали интенсивность трех стоксовых линий S_>1>, S_>2> и S_>3>, а также первой антистоксовой линии AS_>1> в зависимости от угла рассеяния. Показано, что:

0 1,0 2,0 3,0 4,0 5,0 Отклонение от оси, пучка, град.

1. Первая стоксова линия S_>1> обнаруживает наибольшую интенсивность в направлении лазерного луча. По мере возрастания угла интенсивность уменьшается и не обнаруживает другого максимума ни в каком определенном направлении. (Появление максимумов у последующих стоксовых линий S_>2> и S_>3>, а также очень слабых максимумов на линии S_>1> имеет особую причину, которую мы здесь не будем обсуждать.)

2. Соответствующая первой стоксовой линии S_>1> первая антистоксова линия AS_>1> обнаруживает сильный максимум интенсивности под углом рассеяния около 3,0°.Как видно, антистоксово рассеяние не происходит в исправлении падающего света, а после максимума быстро спадает до нуля.

Эти два факта согласуются с двухступенчатым про­цессом вынужденного рамановского перехода.

Рис. 4. Угловое распределение интенсивности первых трех сток­совых линий и первой антистоксо­вой линии в нитробензоле.

Антистоксова линия 635 мм к (кривая AS_>1>), стоксовы линии: 765 ммк (кривая S_>2>), 853 ммк (кривая S_>2>), 964 ммк (кривая S_>3>).

1 Комбинационное рассеяние, или эффект Рамана — Мандельш­тама, называемое автором рамановским рассеянием или рассеянием Рамана, наблюдалось индийским ученым Раманом на жидкостях в 1926 году и советскими физиками Мандельштамом и Ландсбергом на кристаллах кварца в 1927 г.
