Проектирование завода железнодорожного машиностроения

Реферат

Объектом расчета данного курсового проекта является завод железнодорожного машиностроения.

Курсовой проект содержит 7 разделов на ____ стр., рисунков _______ , таблиц ____ , при расчете электроснабжения использовалось 19 первоисточников, к расчету прилыгается графическая часть.

В первом пункте курсового проекта производим расчет электрических нагрузок.

Во втором выбор числа и мощности цеховых трансформаторов, выбор КУ на низкой стороне.

В третьем пункте построение картограммы электрических нагрузок предприятия и определение их центра.

В четвертом пункте содержится технико экономический расчет и выбор вариантов схем внешнего и внутреннего электроснабжение завода, а также выбор трансформаторов ГПП, расчет токов короткого замыкания, выбор аппаратов высокого напряжения, решение по конструктивному выполнению и компоновке ГПП.

В пятом, шестом и седьмом пунктах соответственно производим расчет электроснабжения РМЦ, расчет освещения, и рассматриваем качество электрической энергии.

Перечень чертежей

    Электроснабжение электротехнического завода

    Электроснабжение ремонтно – механического цеха

    Электроосвещение ремонтно – механического цеха

    Однолинейная схема электроснабжения завода железнодорожного машиностроения .

Содержание

Введение

    Расчет электрических нагрузок

      Определить расчетную нагрузку по установленной мощности и коэффициенту спроса.

      Определение расчетной нагрузки установок электроосвещения

      Определение расчетной нагрузки всего предприятия на стороне НН

    Выбор числа и мощности трансформаторов цеховых трансформаторных подстанций

      Определение числа и мощности цеховых трансформаторов выполняем с учетом следующих факторов:

      Определение мощности конденсаторных батарей в сети напряжением ниже 1 кВ.

      Определение расчетных нагрузок цехов (подстанций) на стороне выше 1000 В

      Определение расчетной нагрузки всего предприятия

    Построение картограммы электрических нагрузок предприятия и определение их центра

    Технико-экономический анализ схем электроснабжения предприятия

4.1. Технико-экономические расчеты при выборе вариантов схем внешнего электроснабжения

        Выбор вариантов схем внешнего электроснабжения.

        Выбор числа и мощности трансформаторов ГПП

        Расчет технико экономических показателей вариантов схем.

        Выбор сечения проводов питающих линий

        Расчет технико – экономических показателей питающих линий.

        Расчет технико – экономических показателей элементов ГПП.

4.2. Технико экономический расчет при выборе схемы внутреннего электроснабжения.

4.2.1. Определение расчетных нагрузок линий распределительной сети 6 – 35 кВ.

4.2.2. Определение сечения кабельных линий распределительной сети.

    1. Расчет технико – экономических показателей вариантов схем внутреннего электроснабжения.

      Экономическая оценка надежности вариантов схем электроснабжения.

      Выбор оптимального варианта схем электроснабжения.

      Краткое описание принятой схемы электроснабжения.

      Расчет токов короткого замыкания

      Выбор аппаратуры высокого напряжения

      Решение по конструктивному выполнению, компоновке ГПП.

5. Электроснабжение РМЦ.

5.1. Планировка цеха и размещение технологического оборудования.

5.2. Краткая характеристика производственной среды.

5.3. Краткая характеристика электроприемников цеха, требование к надежности их электроснабжения, выбор рода тока и напряжения.

5.4. Определение мест установки пунктов питания для групп приемников цеха; выбор схемы, способа выполнения питающей сети цеха.

5.5. Выбор сечения кабеля к каждому потребителю.

      Выбор сечений питающих линий.

      Выбор схемы способа прокладки проводов и кабелей распределительной сети.

6. Светотехнический и электрический расчет освещения.

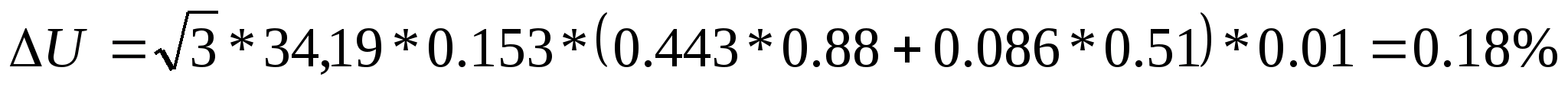

7. Расчет показателей качества электроэнергии в сети проектируемого завода.

Заключение

Литература

Введение

Система электроснабжения предприятия, состоящая электрических сетей напряжением до и выше 1кВ, трансформаторных и преобразовательных подстанций, служит для передачи электроэнергии от источника питания к месту потребления в необходимом количестве и соответствующего качества.

Каждое предприятие находится в состоянии непрерывного развития. Система электроснабжения предприятия должна быть гибкой, допускать постоянное развитие технологий, рост мощности предприятия и допускать изменение производственных условий, а так же удовлетворять требованиям надежности, экономичности и безопасности обслуживания. Поэтому непременным условием для правильного принятия проектного решения является рассмотрение вопросов:

    Краткая характеристика предприятия, его технологического процесса;

    Характеристика среды производственных помещений;

    Краткая характеристика электроприемников и требования к надежности их электроснабжения.

Знание технологического процесса проектируемого предприятия позволяет правильно определить основные требования к системе электроснабжения в отношении надежности функционирования. Знание среды необходимо для правильного выбора электрического оборудования и выполнения электрических сетей.

Сведения о среде производственных помещений приведены в табл. 1.

Основными показателями потребителей электроэнергии являются: номинальная мощность, род тока, напряжение, частота, режим работы, степень бесперебойности электроснабжения, стабильность расположения оборудования.

Сведения о степени бесперебойности электроснабжения основных потребителей электроэнергии предприятия приведены в табл. 2.

Табл. 1. Сведения о среде производственных помещений

N цеха по генплану

Наименование цеха

Характеристика производственной среды

1

Литейный (ч.м.)

Пожароопасная

2

Кузнечный

Нормальная

3

Литейный (ц.м.)

Пожароопасная

4

Токарно-механический

Нормальная

5

Инструментальный

Нормальная

6

Компрессорная

Нормальная

7

Котельная

Пожароопасная

8

Административный Корпус

Нормальная

9

Гараж

Нормальная

10

Ремонтно-механический

Нормальная

Табл. 2. Сведения о степени бесперебойности электроснабжения основных потребителей электроэнергии

N цеха по генплану

Наименование цеха

Категория приемников по степени бесперебойности электроснабжения

1

Литейный (ч.м.)

1

2

Кузнечный

2

3

Литейный (ц.м.)

1

4

Токарно-механический

2

5

Инструментальный

3

6

Компрессорная

1

7

Котельная

1

8

Административный Корпус

3

9

Гараж

3

10

Ремонтно-механический

3

    Расчет электрических нагрузок

1.1. Определить расчетную нагрузку по установленной мощности и коэффициенту спроса.

Расчет производим по формулам:

Активная нагрузка:

(1)

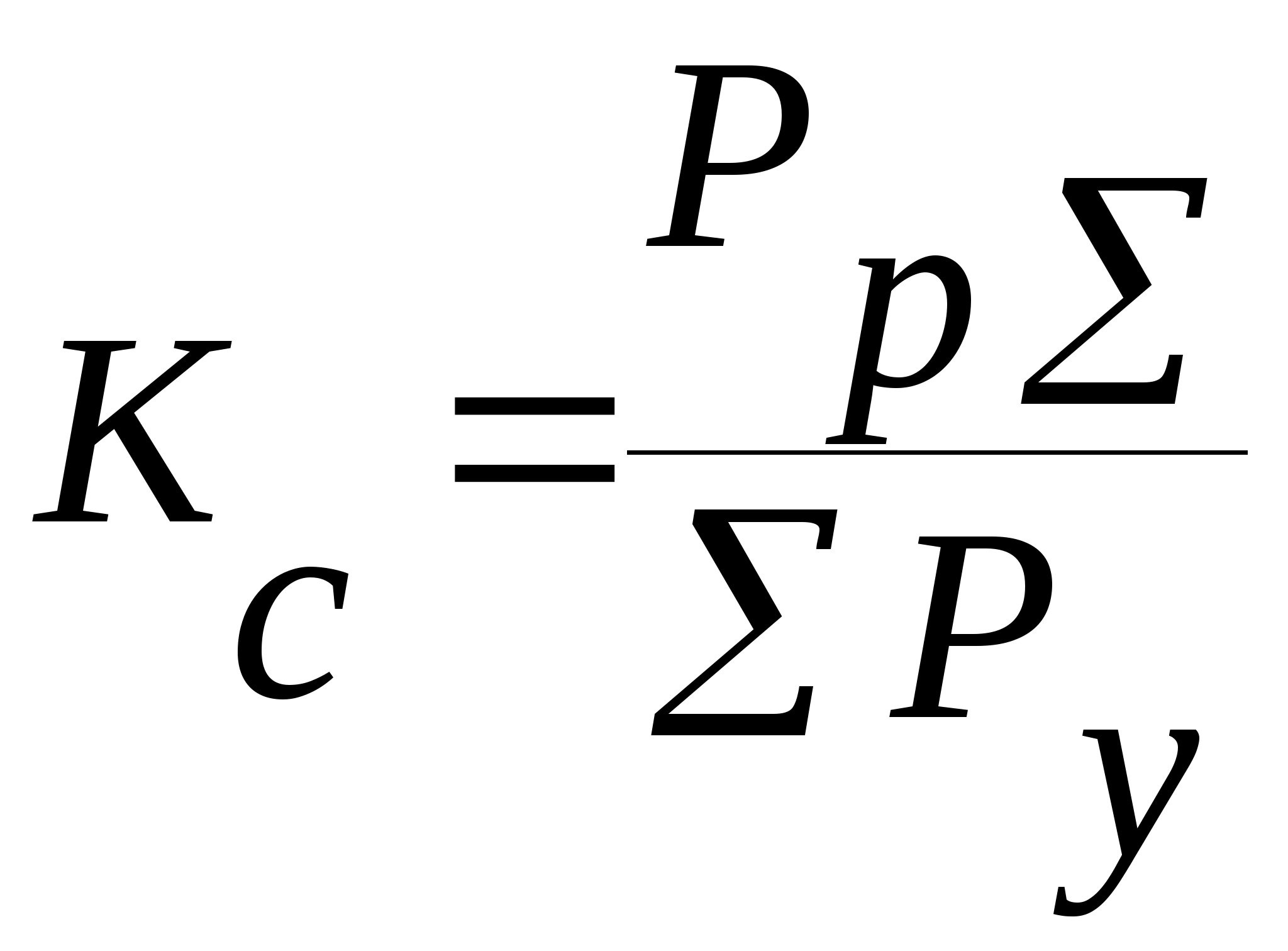

где Кс – Коэффициент спроса данной группы электроприемников.

Реактивная нагрузка:

(2)

где tg  определяется по характеру для данной группы электроприемников средневзвешенному коэффициенту мощности.

Полная нагрузка:

(3)

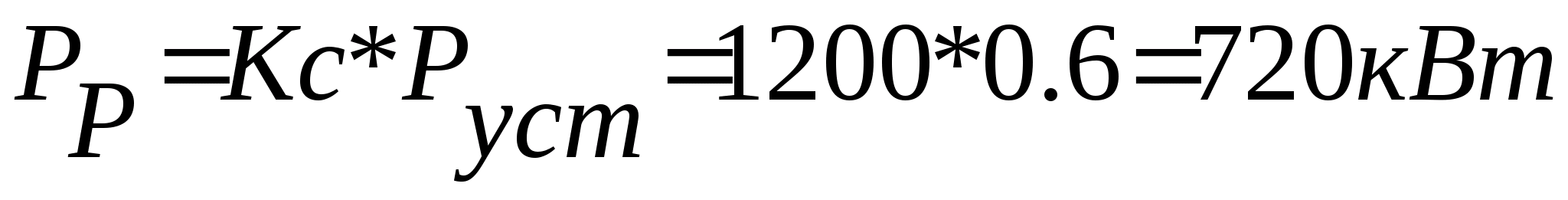

Для литейного цеха:

Применяя этот метод расчета нагрузки для всех цехов, результаты расчета сводим в табл. 4.

      . Определение расчетной нагрузки установок электроосвещения

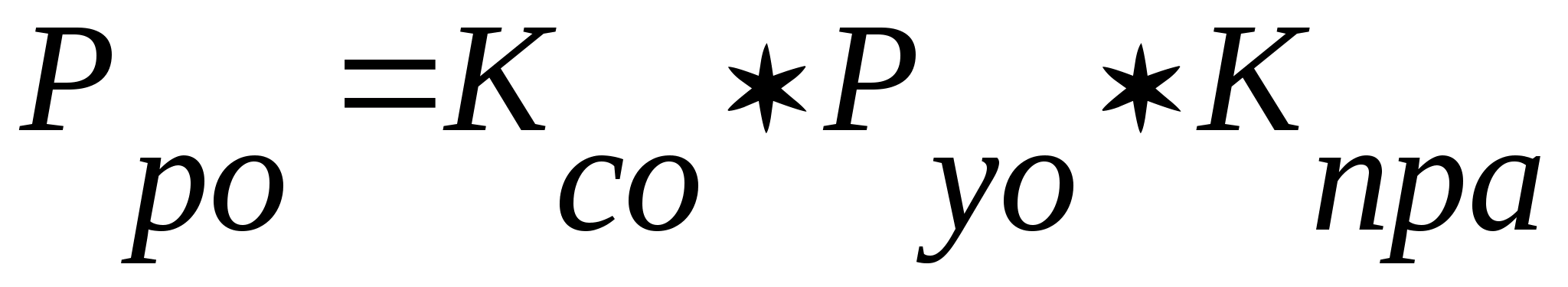

Расчетная нагрузка установок электроосвещения определяется по методу коэффициента спроса.

(4)

где - коэффициент спроса осветительных нагрузок;

- коэффициент, учитывающий потери мощности в пускорегулирующей аппаратуре;

- установленная мощность установок электроосвещения;

(5)

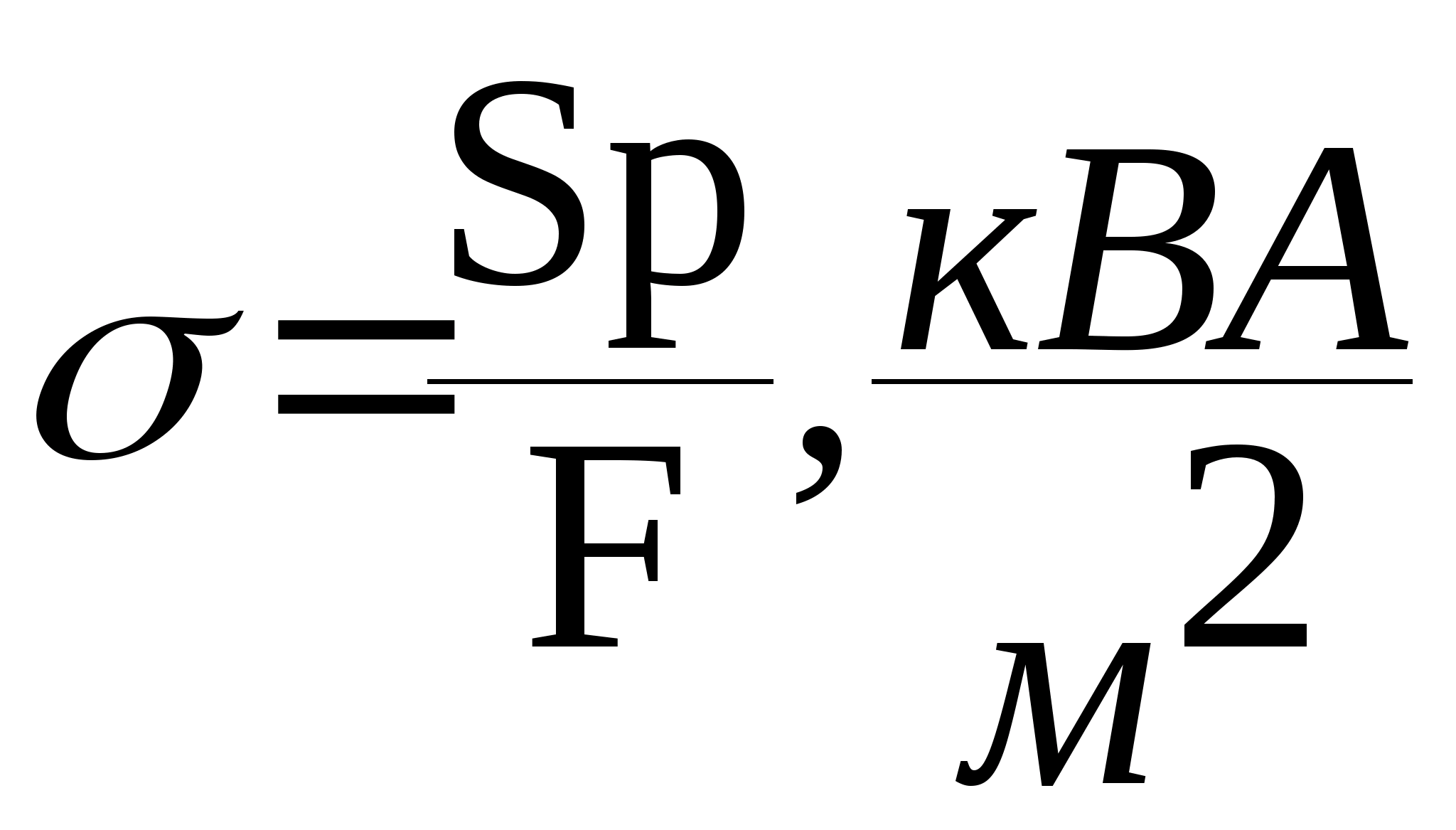

где - освещаемая площадь цеха, территории завода, определяется по генплану предприятия;

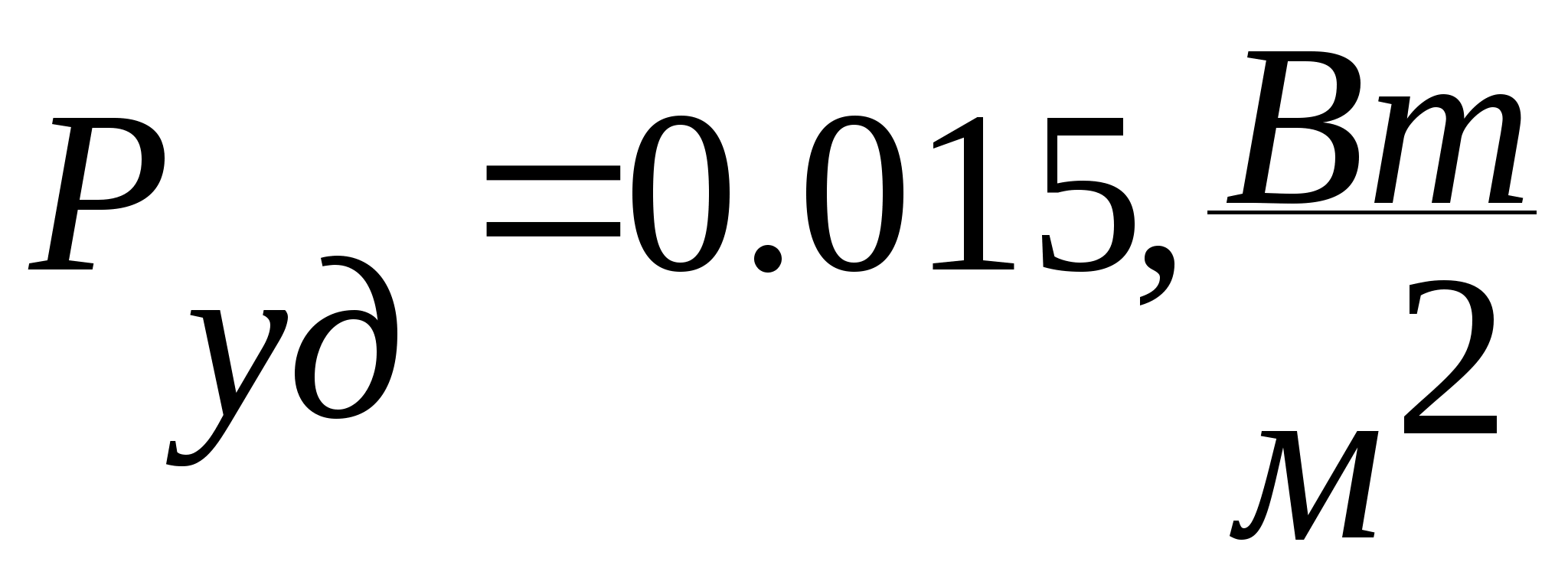

- удельная реактивная нагрузка освещения на 1 м2 освещаемой поверхности.

Применяем к установке для всех цехов светильники с лампами ДРЛ

Для механического цеха

Результаты расчета электрической нагрузки освещения цехов и территории завода представлены в табл. 3.

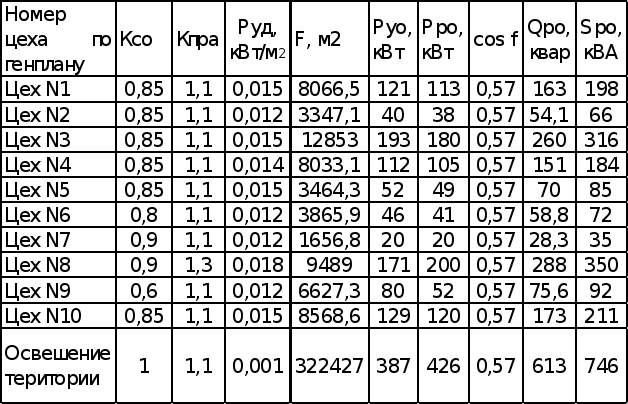

Табл. 3. Расчетные нагрузки освещения цехов на стороне НН


      Определение расчетной нагрузки всего предприятия на стороне НН

Расчетная полная мощность сети низкого напряжения цеха без учета мощности компенсирующих устройств определяются без учета потерь мощности в сетях НН цеха в связи с их малой протяженностью по выражению:

(6)

Для литейного цеха

Определенные расчетные нагрузки цехов на стороне НН, без учета мощности компенсирующих устройств, приведены в таблице 4.

Т
аблица 4. Расчетные нагрузки цехов на стороне НН

    Выбор числа и мощности трансформаторов цеховых трансформаторных подстанций

2.1. Определение числа и мощности цеховых трансформаторов выполняем с учетом следующих факторов:

    Категории надежности электроснабжения потребителей;

    Компенсация реактивной мощности на напряжение до 1кВ;

    Перегрузочной способности трансформаторов в нормальном и послеаварийном режимах;

    Шага стандартных мощностей.

Однотрансформаторные цеховые подстанции применяем при наличии в цеху потребителей 3-й категории, допускающих перегрев электроснабжения на время доставки “складского” резерва.

К ним относятся цеха

Двухтрансформаторные подстанции применяем в случаях:

    При наличии потребителей особой группы или преобладании потребителей 1-й категории;

    Для сосредоточенный цеховой нагрузки и отдельно стоящих объектов общезаводского назначения;

    Для цехов с высокой удельной плотностью нагрузки.

Двухтрансформаторные подстанции устанавливают в цехах

Цеха запитываем от цеховой трансформаторной подстанции установленной в цехе

Ориентировочный выбор числа и мощности цеховых трансформаторов проводим по плотности максимальной нагрузки:

(7)

где - расчетная нагрузка цеха, кВА;

-площадь цеха, м2;

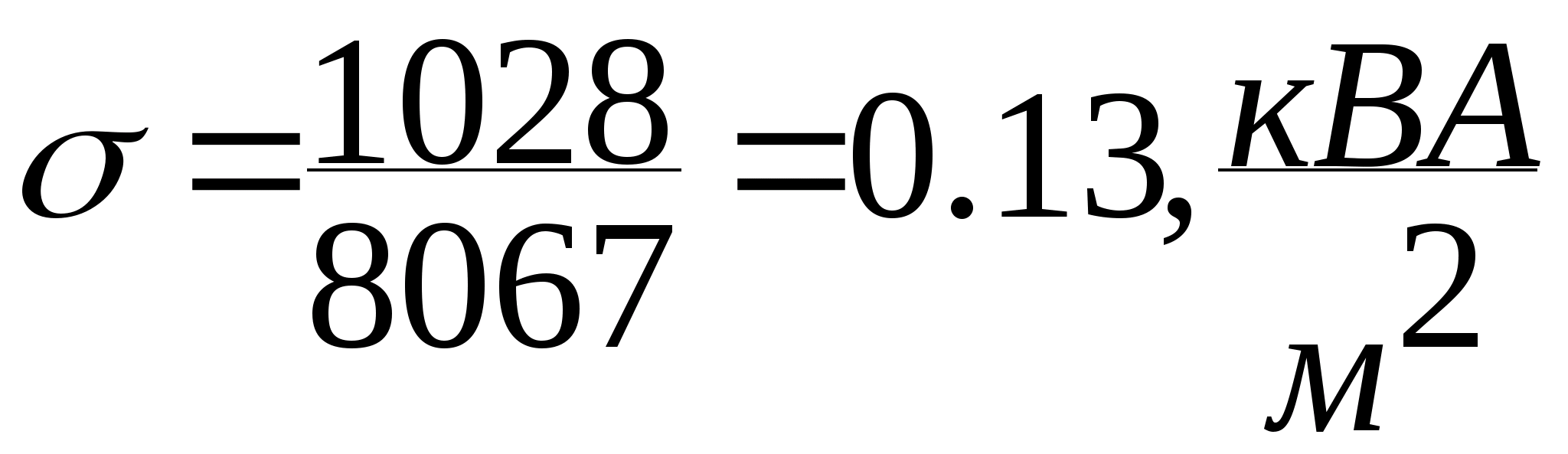

Определяем минимально возможное число цеховых трансформаторов, исходя из предположения, что в сети НН будет осуществлена полностью компенсация реактивной мощности, то есть до cosφ=1, и тогда принимая S=P, находим:

(8)

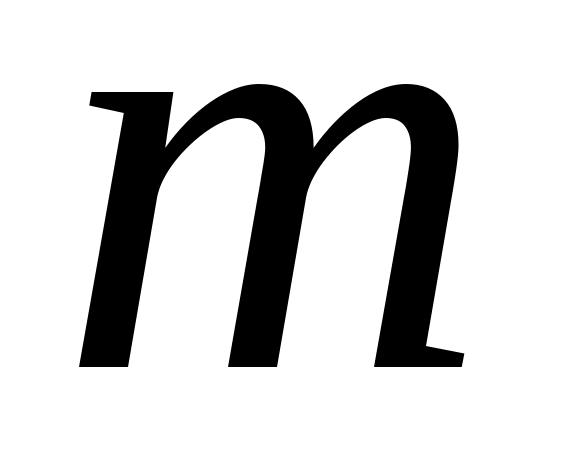

где - номинальная мощность одного трансформатора, выбирается ориентировочно по плотности нагрузки σ, кВА;

- коэффициент загрузки трансформатора, принимаемый для нагрузок 2-й и 3-й категории равным 0.9-0.95, для 1-й 0.65-0.7;

- реактивная активная нагрузка цеха до 1кВ, кВт;

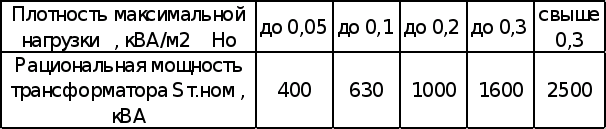

Рекомендуемая номинальная мощность цеховых трансформаторов в зависимости от плотности нагрузки приведена в табл. 5.

Т
абл. 5. Номинальная мощность трансформаторов

Для трансформаторной подстанции N 1

Так как при трансформаторе мощность

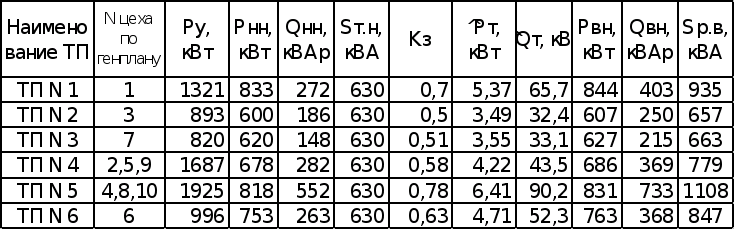

Результаты расчета числа и мощности трансформаторов цеховых подстанций приведены в табл. 6.

Т

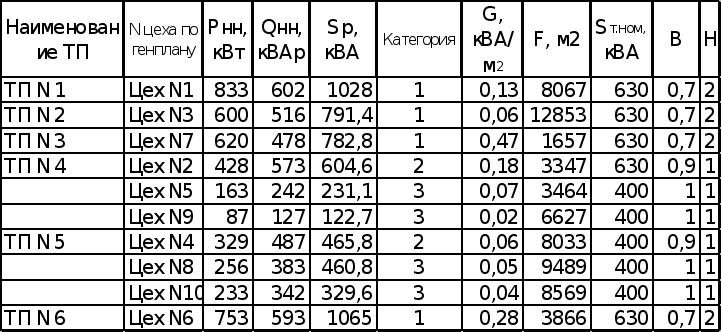

абл. 6. Выбор числа и мощности цеховых трансформаторных подстанций.

2.2. Определение мощности конденсаторных батарей в сети напряжением ниже 1 кВ.

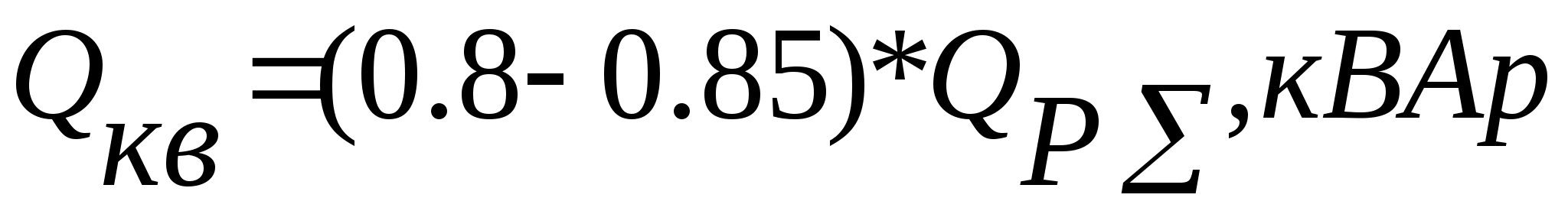

Наибольшая реактивная мощность, которая может быть передана из сети высокого напряжения в сеть низкого напряжения без превышения предусмотренного значения коэффициента загрузки определяется по формуле:

(8)

где -для нагрузок 2-й и 3-й категорий, или 0.7 для нагрузок 1-й категории.

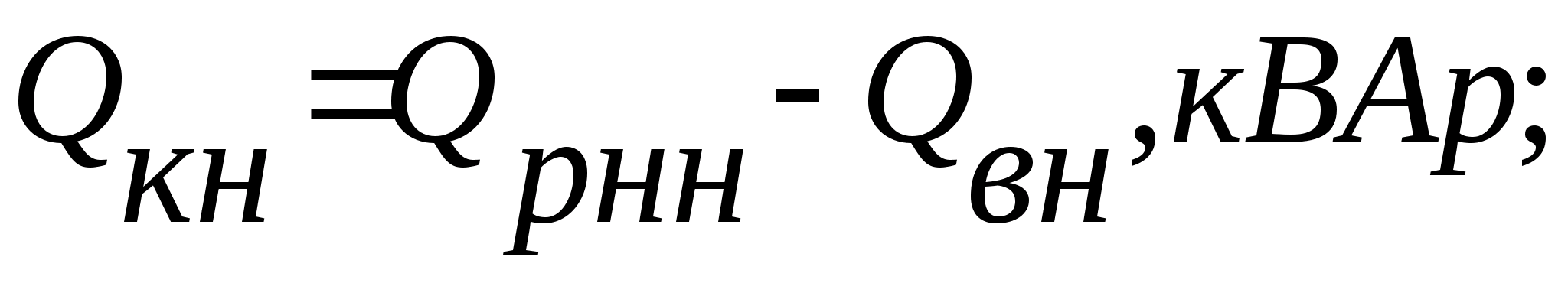

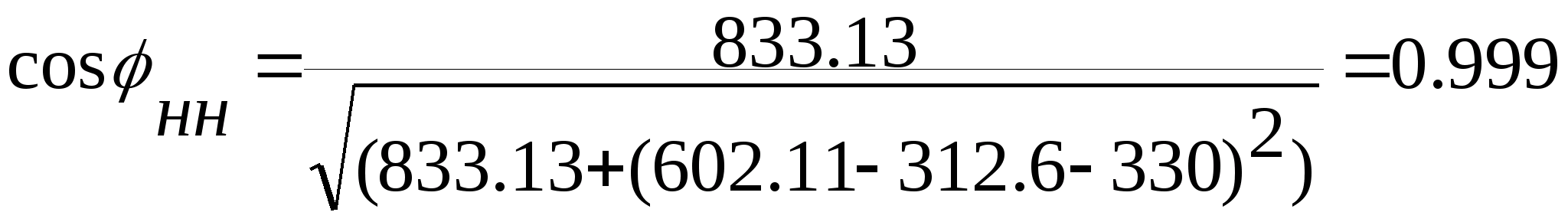

Если расчетная реактивная нагрузка сети низкого напряжения равно , а допустимый переток реактивной мощности шины 10 кВ в сеть низкого напряжения равен , то от источников реактивной мощности низкого напряжения синхронных двигателей и конденсаторов необходимо обеспечить получение реактивной мощности:

(9)

Значение мощности уточняется при выборе стандартных комплектных конденсаторных батарей. При этом проверяем какая величина получается в сети низкого напряжения:

; (10)

Если , то следует увеличить из условия , аналогично поступаем, если

Для трансформаторной подстанции N 1

Следовательно принимаем

;

Принимаем

;

Расчет и выбор компенсирующих устройств на напряжение до 1 кВ представлены в табл. 7.

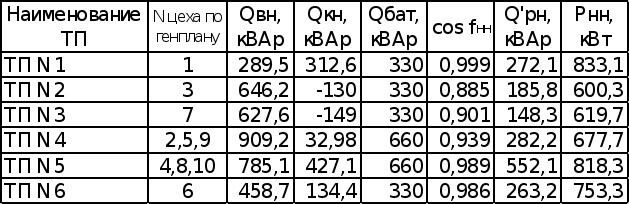

Табл. 7. Определение расчетных нагрузок цехов на стороне 1000 В с учетом мощности компенсирующих устройств.

К
омплектные конденсаторные установки, устанавливаемые на трансформаторных подстанциях:

ТП N 1 КУ10 – 1;

ТП N 2 КУ10 – 1;

ТП N 3 КУ10 – 1;

ТП N 4 КУ10 – 1;

ТП N 5 КУ10 – 1;

ТП N 6 КУ10 – 1;

      Определение расчетных нагрузок цехов (подстанций) на стороне выше 1000 В

Суммарные активные и реактивные нагрузки электропотребителей до и выше 1 кВ в целом по предприятию определяются суммированием соответвующих нагрузок всех цехов с учетом реактивной нагрузки освещения, потерь мощности в трансформаторах цеховых подстанций.

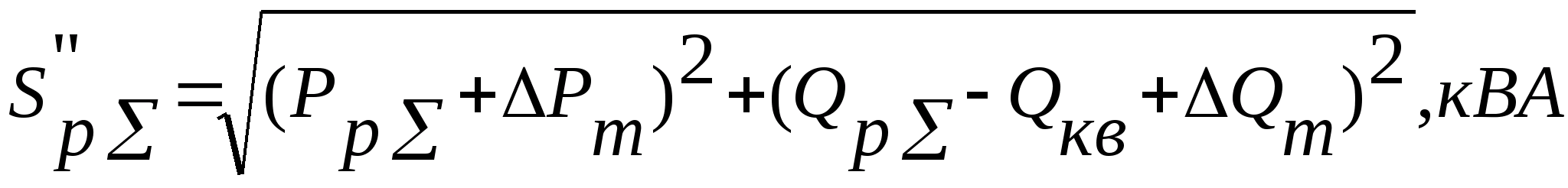

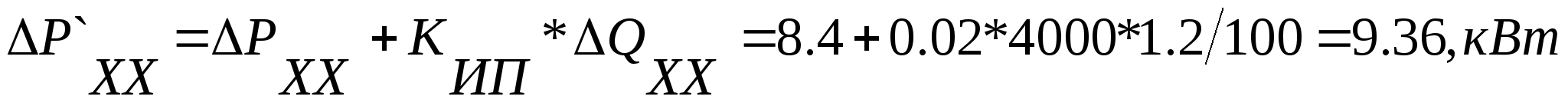

Потери мощности в трансформаторах цеховых трансформаторных подстанций рассчитываются по формулам:

(11)

(12)

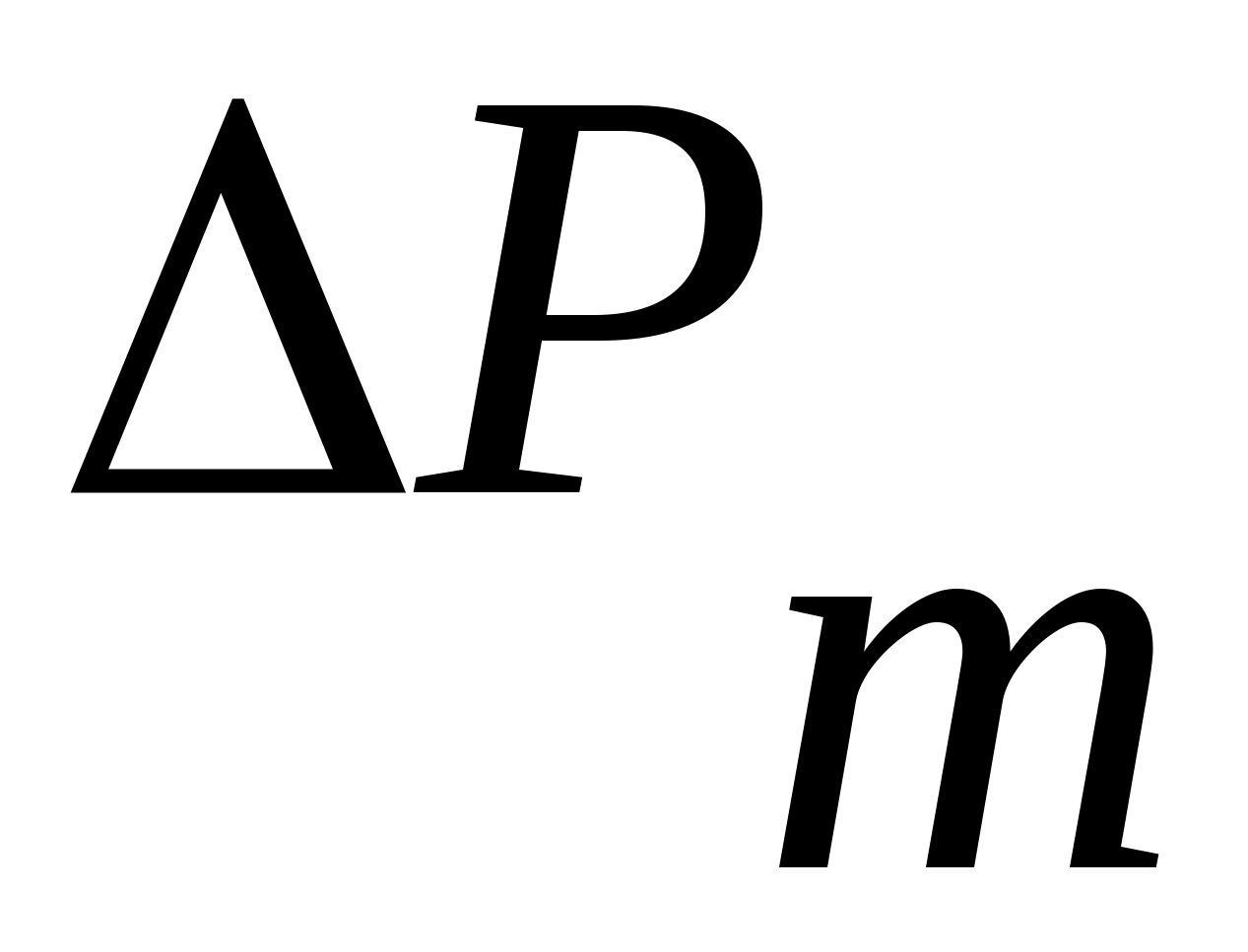

где , - соответственно активные и реактивные потери мощности в трансформаторе;

, - соответственно активные потери холостого хода и короткого замыкания, кВт;

, - соответственно ток холостого хода и напряжение короткого замыкания в %;

-коэффициент загрузки трансформатора, который определяется из соотношения:

; (13)

где - число трансформаторов;

Данные для вычисления потерь мощности в трансформаторах берем из табл. 8.

Табл. 8. Данные принятых трансформаторов

Тип

Трансформатора

Sном.т,

КВА

Uн, кВ

Uк,

%

ΔРк,

кВт

ΔРхх, кВт

Iхх,

%

ВН

НН

ТМ

630

10

0.4/0.69

5,5

8

1,5

2

Для цеховой трансформаторной подстанции N 1

;

Результаты расчетов сводим в табл. 9.

Т
аблица 9. Расчетная нагрузка цехов, приведенные к стороне ВН

2.4. Определение расчетной нагрузки всего предприятия

Расчетная нагрузка предприятия в целом, приведенная к шинам 6-10 кВ ГПП, определяется как сумма расчетных нагрузок всех цехов с учетом расчетной нагрузки освещения территории предприятия, потерь мощности в трансформаторах цеховых подстанций и несовпадения максимумов силовых нагрузок различных цехов во времени:

(14)

(15)

где , - соответственно активная и реактивная расчетная нагрузка освещения территории завода, кВт, кВАр;

- коэффициент разновременности максимумов силовой нагрузки [3,с65,Г1]

Рассчитаем обобщенные по предприятию показатели:

    Коэффициент использования оборудования:

; (16)

;

    Коэффициент спроса

; (17)

;

    Коэффициент мощности предприятия в период максимума нагрузки:

; (18)

;

    Построение картограммы электрических нагрузок предприятия и определение их центра

Для выбора места расположения ГПП предприятия, а так же цеховых ТП, при проектировании строим картограмму электрических нагрузок. Картограмма представляет собой размещение на генплане предприятия окружности, площадь которых соответствует в выбранном масштабе расчетным нагрузкам цехов.

Постоим картограмму активных нагрузок цехов. При этом считаем, что нагрузка равномерно распределена по площади цеха. Тогда центр круга совпадает с центром тяжести фигуры, изображающей цех на генплане.

Радиусы окружностей определяем по формуле:

(19)

где - расчетная активная нагрузка i-го цеха, кВт;

- масштаб площади круга,

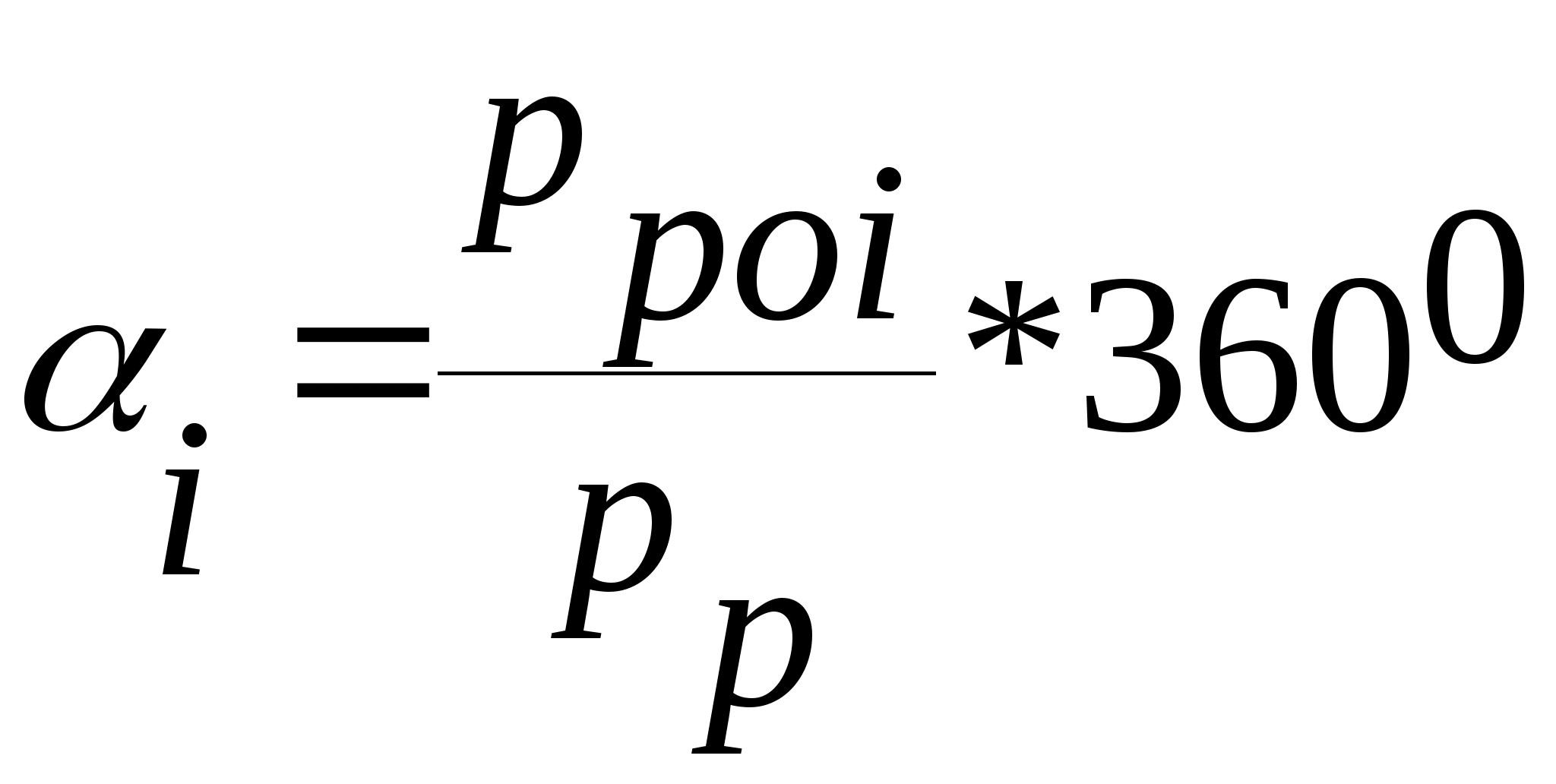

Осветительную нагрузку покажем в виде сектора внутри круга, угол которого находится из выражения:

(20)

Цифровые значения нагрузок приводим в виде дроби с кругом: в числителе указываем силовую нагрузку, а в знаменателе – осветительную.

Результаты расчета сводим в табл. 10.

Табл. 10. Расчетные данные для построения картограммы

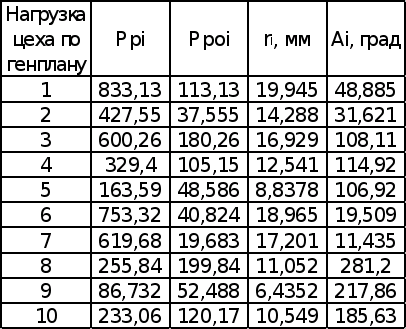

Д
ля нахождения местоположения ГПП определим центр электрических нагрузок предприятия. Координаты центра определим из выражений:

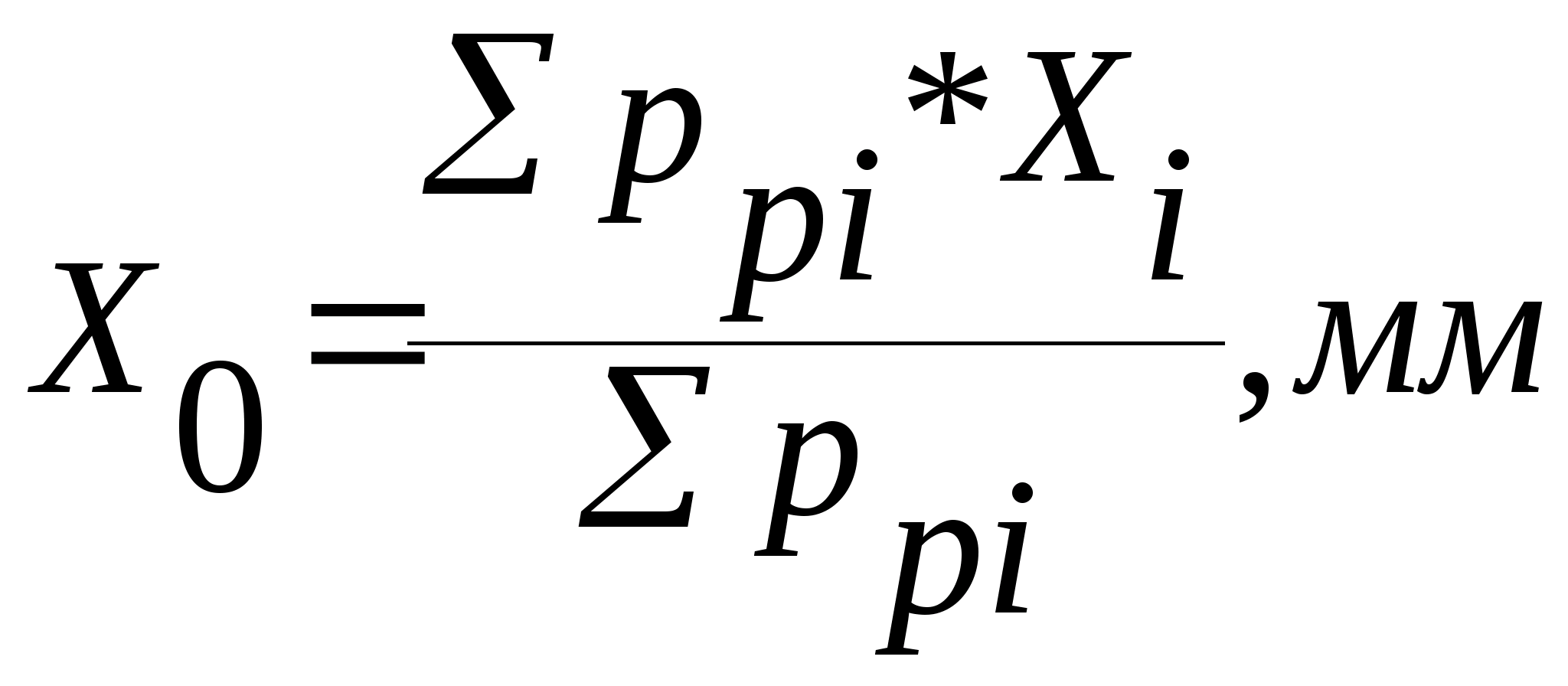

(21),(22)

где и - координаты центра нагрузок до 1 кВ i-го цеха, м.

К
оординаты центров нагрузок цехов представлены в табл. 11.

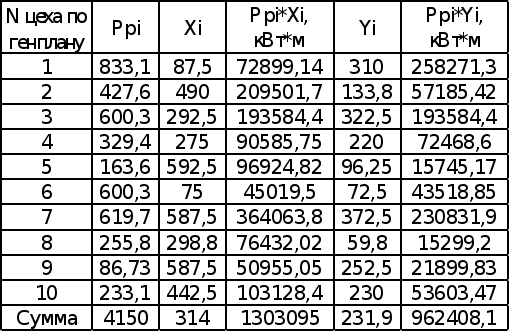

Табл. 11. Расчетные данные для построения картограмм.

Координаты ГПП:

    Технико-экономический анализ схем электроснабжения предприятия

Данный раздел выполняем в следующей последовательности:

    Технико-экономические расчеты при выборе вариантов схем внешнего электроснабжения;

    Технико-экономические расчеты при выборе вариантов схем внутреннего электроснабжения;

    Выбор оптимального варианта схемы электроснабжения предприятия.

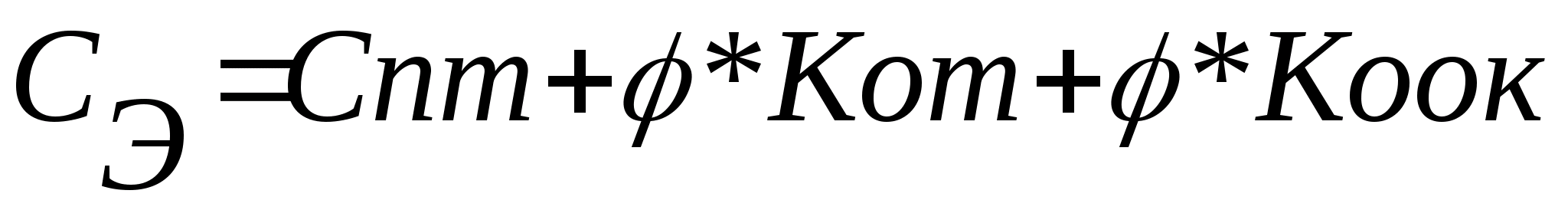

Для выбора рациональной схемы электроснабжения предприятия необходимо рассмотреть несколько вариантов и дать технико-экономическое обоснование наиболее целесообразного из них.

При числе вариантов более двух экономическая целесообразность того или иного варианта определяется по готовым расчетным затратам:

(23)

где - капитальные затраты на сооружение системы электроснабжения, т.р;

(24)

где - капитальные затраты на сооружение линий, т.р;

- капитальные затраты на установку высоковольтной аппаратуры, т.р;

- капитальные затраты на установку силовых трансформаторов, т.р;

Другие капитальные вложения сравниваемых вариантов принимаются одинаковыми.

- нормативный коэффициент эффективности капитальных вложений, принимаемый в энергетике 0.15;

- годовые эксплуатационные расходы на систему электроснабжения, т.р;

(25)

где - годовые амортизационные расходы, т.р;

- годовые расходы на оплату потерь электроэнергии в элементах системы электроснабжения, т.р;

(26)

где ,,- норма амортизационных отчислений соответственно на аппаратуру, трансформаторы, линии, т.р;

- годовой ущерб от перерывов электроснабжения.

4.1. Технико-экономические расчеты при выборе вариантов схем внешнего электроснабжения

4.1.1. Выбор вариантов схем внешнего электроснабжения.

При выборе рациональной схемы внешнего электроснабжения предприятия учитываем категорию потребителей электроэнергии, потребляемую ими мощность, особенности технологии производства, климатические условия, загрязненность окружающей среды и другие факторы.

Все предприятия в зависимости от суммарной установленной мощности могут быть условно разделены но крупные (75-100МВт), средние (до75МВт) и малые (до 5МВт).

Данное предприятие относится к средним.

Основными источниками электроснабжения предприятия являются электростанция и сети энергосистемы.

Так как отсутствуют специальные требования к бесперебойности питания, компактное расположение нагрузки, то принимаем схему с одним общим приемным пунктом электроэнергии (ГПП). Так как есть нагрузки 1-й категории, то применяем секционные шины приемного пункта и питание каждой секции от отдельных линий.

Питание от энергосистемы осуществляем по двум линиям с установкой на подстанции на менее двух трансформаторов. Пропускная способность этих линий и трансформаторов должна обеспечить питание всех потребителей 1-й категории и основных нагрузок 2-й категории в послеаварийном режиме с учетом допустимой перегрузки при выходе из работы одного из этих трансформаторов.

В системах электроснабжения применяем глубокое секционирование всех звеньев системы от источника питания до сборных ими низкого напряжения трансформаторных подстанций.

При построении системы электроснабжения исходим из раздельной работы линий и трансформаторов, так как при этом снижаются уровни токов короткого замыкания, упрощаются схемы коммуникаций и релейной защиты.

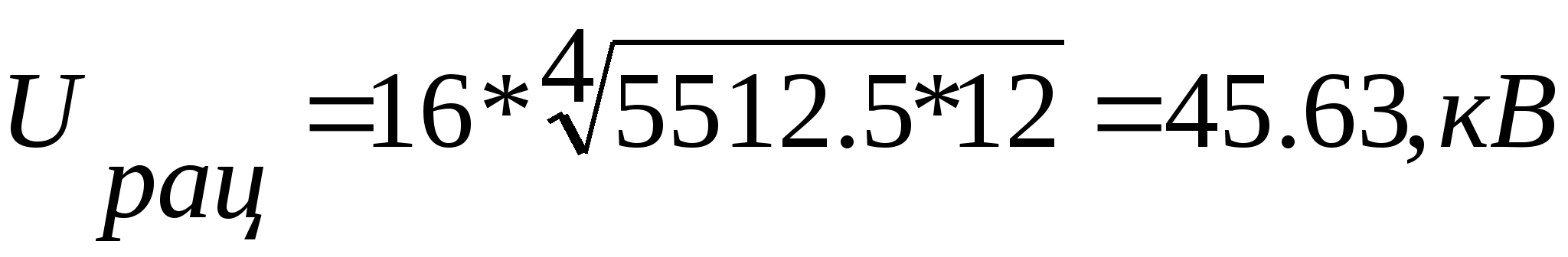

Найдем рациональное нестандартное напряжение питающих линий по формуле:

(27)

где - расчетная активная мощность предприятия, МВт;

- расстояния от предприятия до точки подключения к источнику питания, км;

Из напряжений в ближайших пунктах электросистемы выбираем одно ниже, а другое выше величины рационального напряжения, для технико-экономического сравнения.

Варианты схем внешнего электроснабжения представлены на рис. 1 и рис. 2.

4.1.2. Выбор числа и мощности трансформаторов ГПП

Главную понизительную подстанцию предприятия выполняем двухтрансформаторной. Выбор мощности трансформаторов ГПП производим на основании расчетной нагрузки предприятия в нормальном режиме работы с учетом мощности компенсирующих устройств напряжением выше 1кВ. В послеаварийном режиме (при отключении одного трансформатора) для надежного электроснабжения потребителей предусматриваем их питания от оставшегося в работе трансформатора. При этом часть неответственных потребителей с целью снижения нагрузки трансформатора может быть отключена.

При установке на ГПП двух трансформаторов номинальная мощность каждого из них определяется по условию:

(28)

где - номинальная расчетная мощность предприятия с учетом мощности компенсирующих устройств напряжением выше 1кВ;

(29)

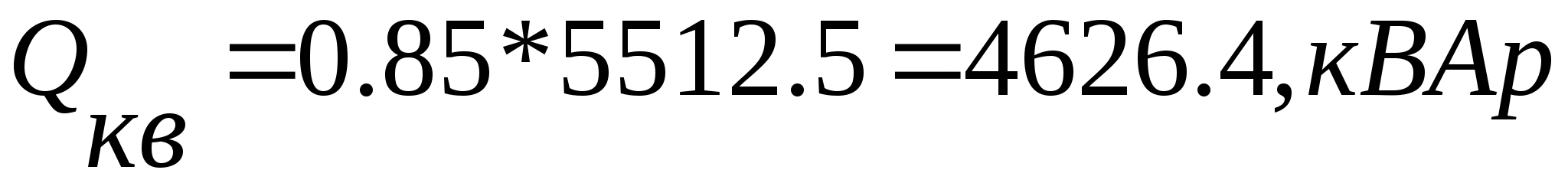

где - мощность компенсирующих устройств напряжением выше 1кВ, кВар;

(30)

- коэффициент загрузки трансформатора, равный 0.65;

(31)

Трансформаторы ГПП

Sтн, кВА

Pхх, кВт

Pкз, кВт

Ixx , %

Uкз, %

Вариант 1 – ТМ - 4000/150*

4000

8.4

35

1.2

10.5

Вариант 2 - ТМ - 4000/35

4000

5.3

33.5

0.9

7.5

В послеаварийном режиме оставшийся в работе трансформатор проверяем на допустимую перегрузку:

(32)

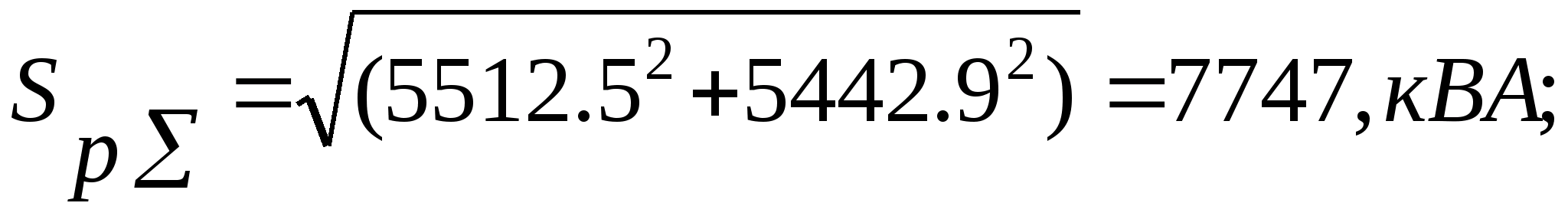

Расчетная полная мощность, передаваемая от источника питания при наличии ГПП, отличается от на величину потерь мощности в силовых трансформаторах ГПП и может быть определена по формуле:

(33)

где и определяются по формулам:

Для варианта N 1

Для варианта N 2

4.1.3. Расчет технико экономических показателей вариантов схем.

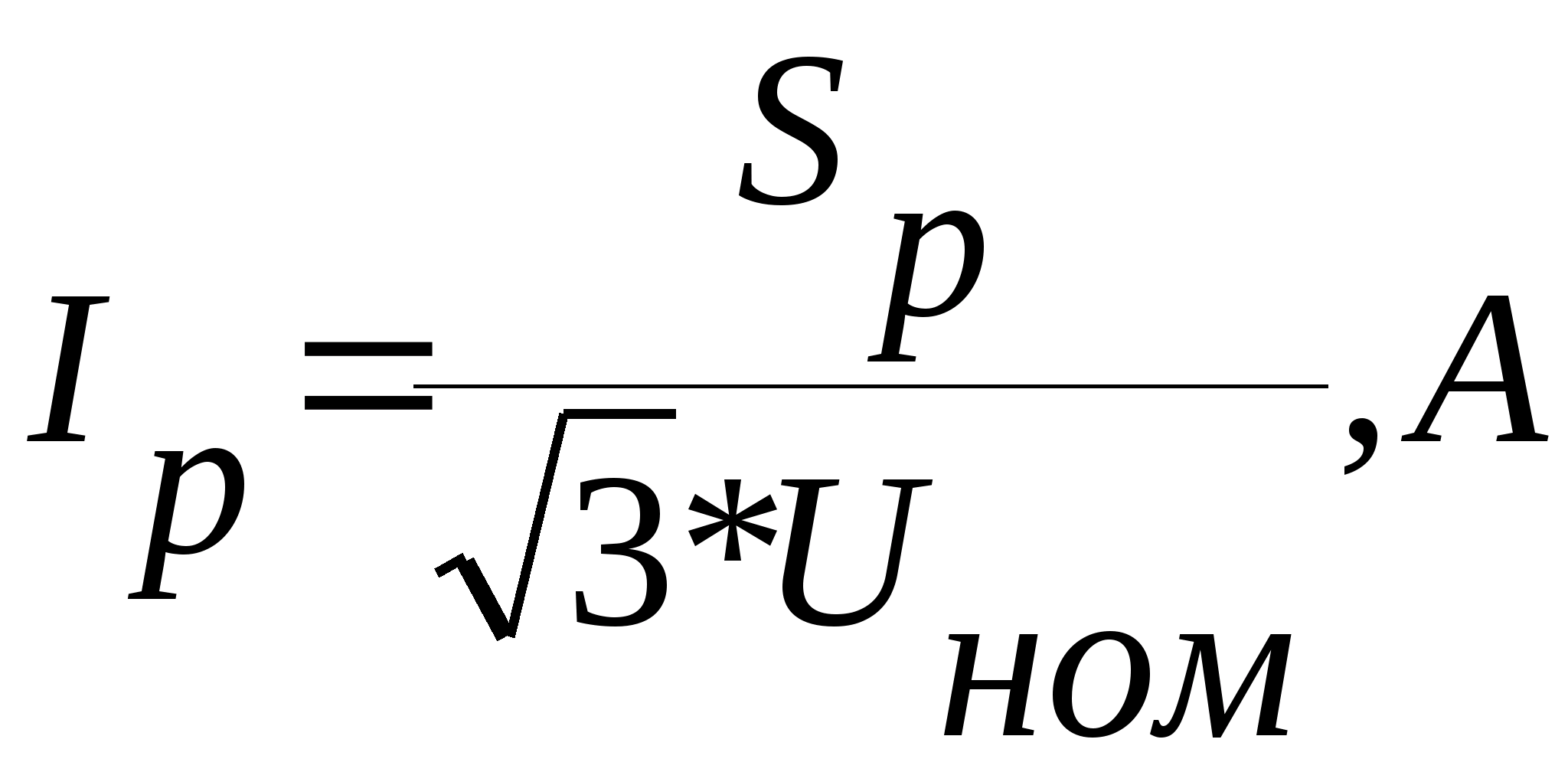

Максимальный ток линии:

(34)

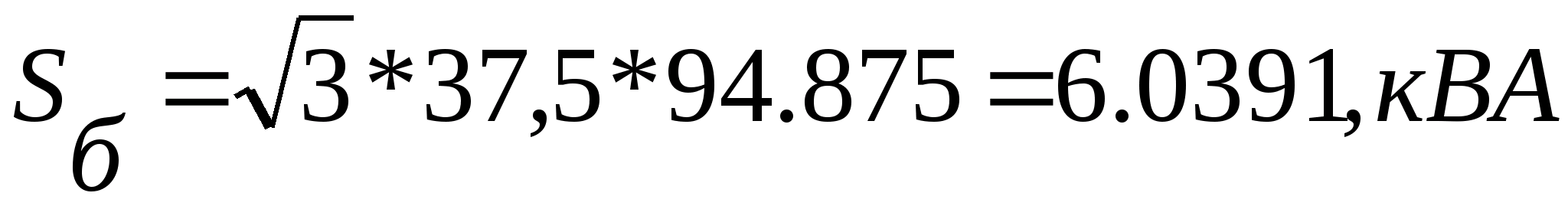

Для определения мощности отключаемой выключателями, намечается расчетная точка КЗ (К-1), а затем составляется схема замещения для трех фазного КЗ в точке (К – 1) и определяются параметры схемы замещения в относительных базисных единицах ( при S>б >и U>б>).

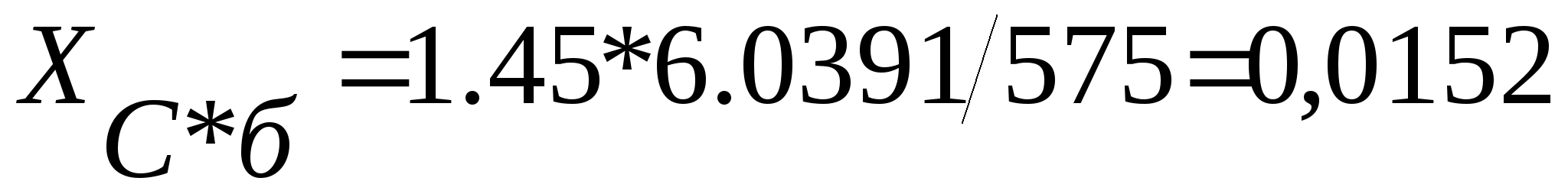

Сопротивление системы в относительных базисных единицах.

(35)

где (36)

Sc – из расчетных показателей;

Сопротивление трех обмоточного трансформатора в относительных базисных единицах определяется по выражению:

(37)

где U>к% >- напряжение короткого замыкания в процентах между обмотками, по которым протекает ток повреждения.

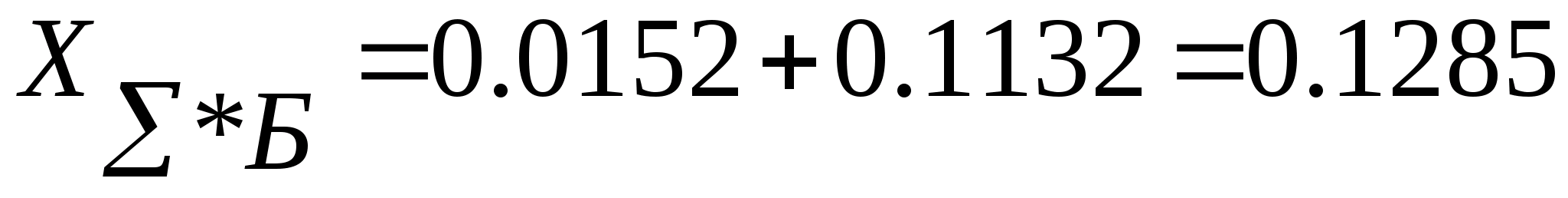

Суммарное сопротивление цепи от источника питания до точки КЗ К - 1.

(38)

Мощность и ток отключаемые выключателями:

(39)

(40)

Для варианта №1 :

Мощность и ток отключаемые выключателями:

Для варианта №2 :

Мощность и ток отключаемые выключателями:

4.1.4. Выбор сечения проводов питающих линий

Сечение проводов ВЛ выбираем минимально возможным из стандартных сечений, обеспечивающих работу проводников без перегрева выше допустимой температуры при расчетной максимальной нагрузке. При этом потери напряжения не должны превышать допустимой величины, а плотность тока в проводах должна соответствовать нормированному экономическому значению.

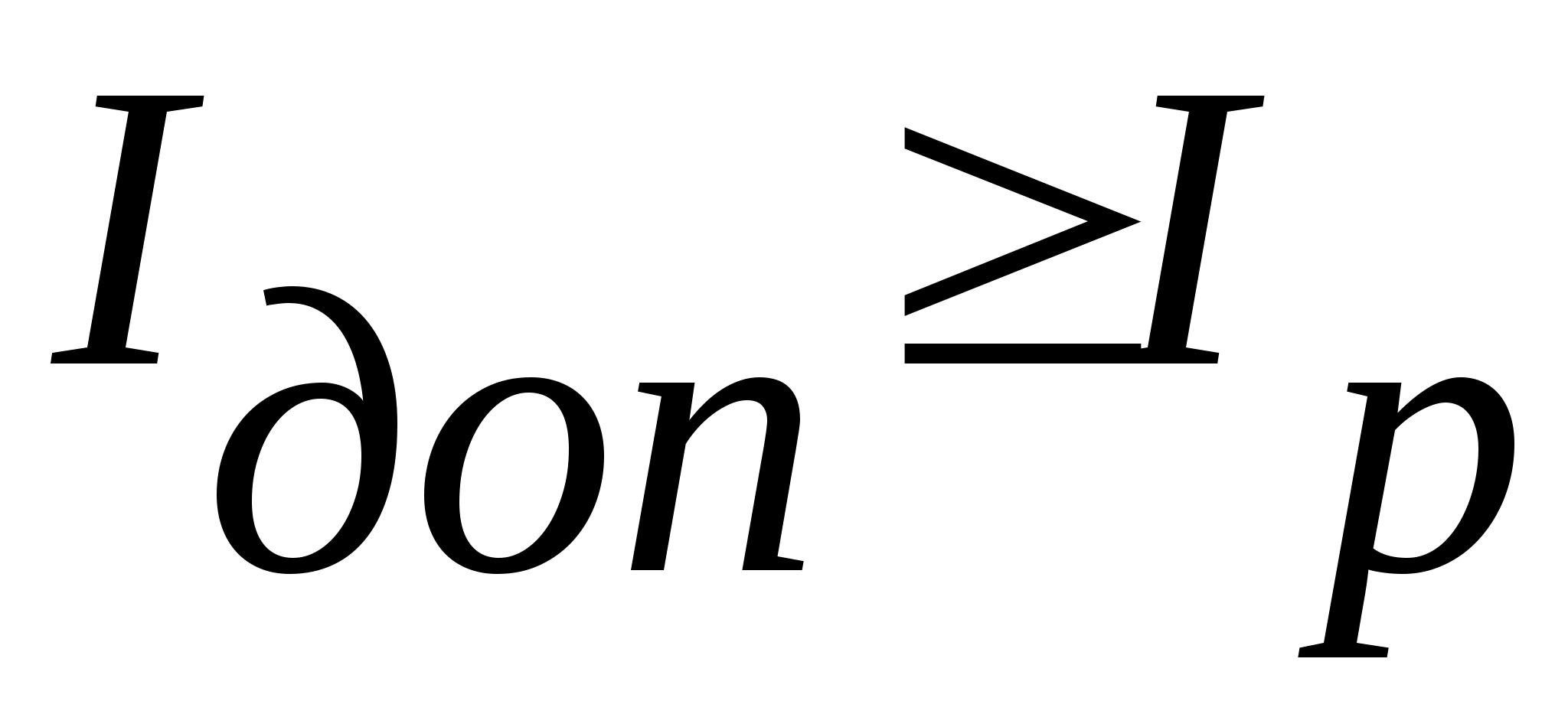

Выбор сечения проводов ВЛ по нагреву производится по условию:

(41)

где Iдоп – допустимая токовая длительная нагрузка на провод;

Iр – расчетная токовая нагрузка линии , равная получасовому максимуму нагрузки и определяется по формуле:

(42)

Выбор сечения проводников по экономической плотности тока производится для ВЛ напряжением с - 220 кВ. Экономическое сечение определяется из соотношения:

(43)

где Jэк – нормированное значение экономической плотности тока.

Сечение, полученное в результате расчета по экономической плотности тока , округляется до ближайшего меньшего стандартного сечения и проверяем по мере напряжения в нормальном и аварийном режиме при фактической нагрузке:

(44)

где Ip – расчетный ток линии, А;

- длина линии, км;

R>0>, X>0> – удельное активное и реактивное сопротивление линии;

Cos  , sin  - соответствует коэффициенту мощности предприятия в период максимума нагрузки.

(45)

Сечение проходит по потери напряжения , если выполняется условие:

(46),(47)

Сводим полученные данные в табл. 12.

Табл 12. Сечения воздушной линии.

Iр2

Fэк

Iдоп

Ro

Xo

Iр1

cos f

sin f

^U%

^Uав%

Вариант 1

15,31

13,92

265

0,46

0,362

30,61

0,86

0,51

0,165

0,331

Вариант 2

47,44

43,13

265

0,45

0,362

94,87

0,86

0,51

4,428

8,8566

4.1.5. Расчет технико – экономических показателей питающих линий.

а) Капитальные затраты.

Стоимость двух ячеек отходящей линии с выключателями В1 и В2

[4, стр. 140-146].

(48)

Стоимость сооружения воздушной линии.

(49)

где Ков , Кол – соответственно , стоимость одной ячейки выключателя и одного километра двух цепной воздушной линии, т.р.,

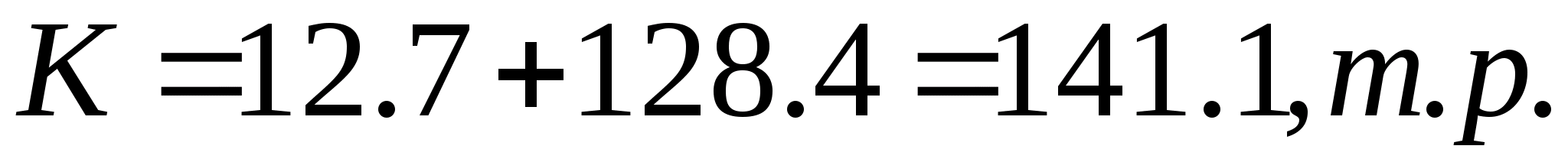

Суммарные капитальные затраты:

(50)

б) Эксплуатационные расходы.

(51)

где Скл – стоимость потерь электроэнергии в линиях.

Сол, Сов – стоимость амортизационных отчислений от Кл и Кв соответственно, т.р.

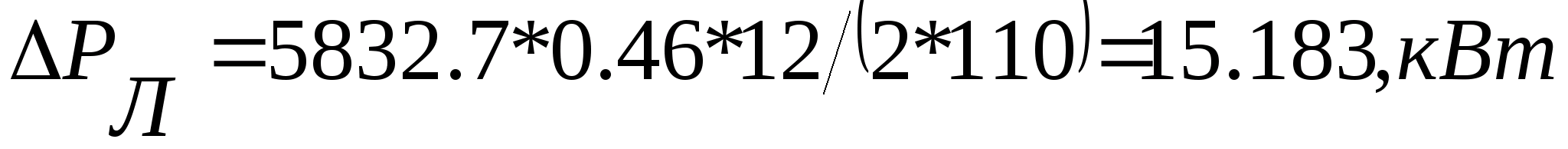

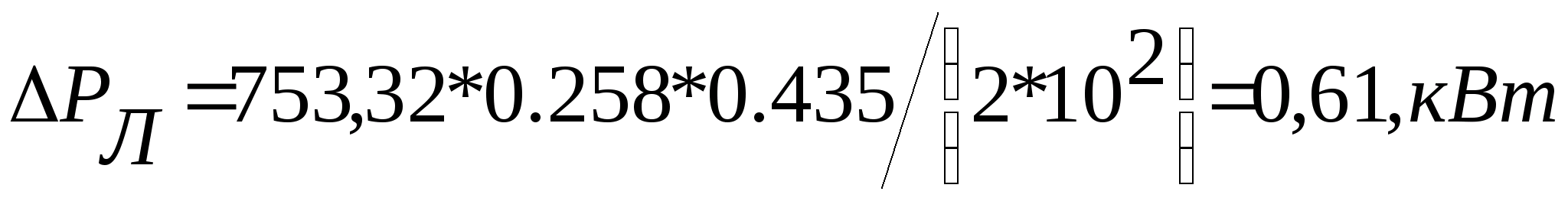

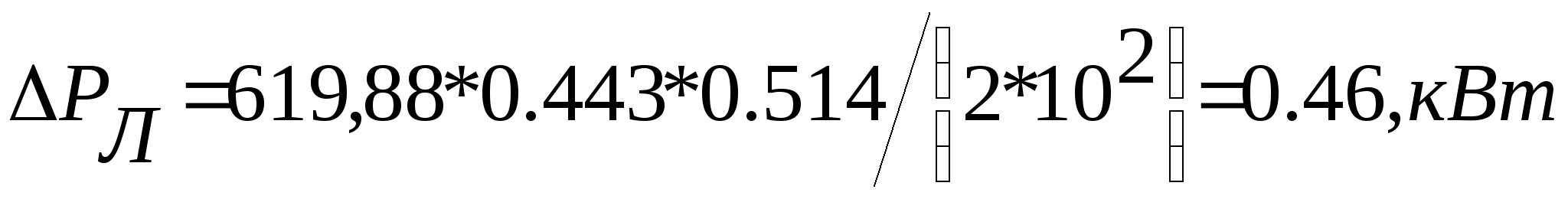

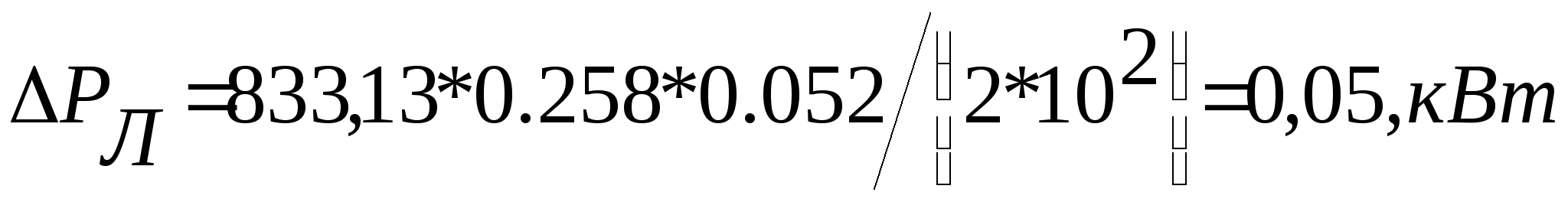

Потери мощности в линиях.

(52)

Потери электроэнергии в линиях.

(53)

где >л> – время максимальных потерь мощности в линии[2, с. 167 - 168].

Стоимость ежегодных потерь электроэнергии в питающих линиях.

(54)

Стоимость амортизационных отчислений.

(55)

где >л> >в> – норма ежегодных отчислений для линий и выключателей соответственно, %

>л> = 2,4 % >в >= 6,4 %

4.1.6. Расчет технико – экономических показателей элементов ГПП.

а) Суммарные затраты.

Стоимость двух трансформаторов при наружной установке.

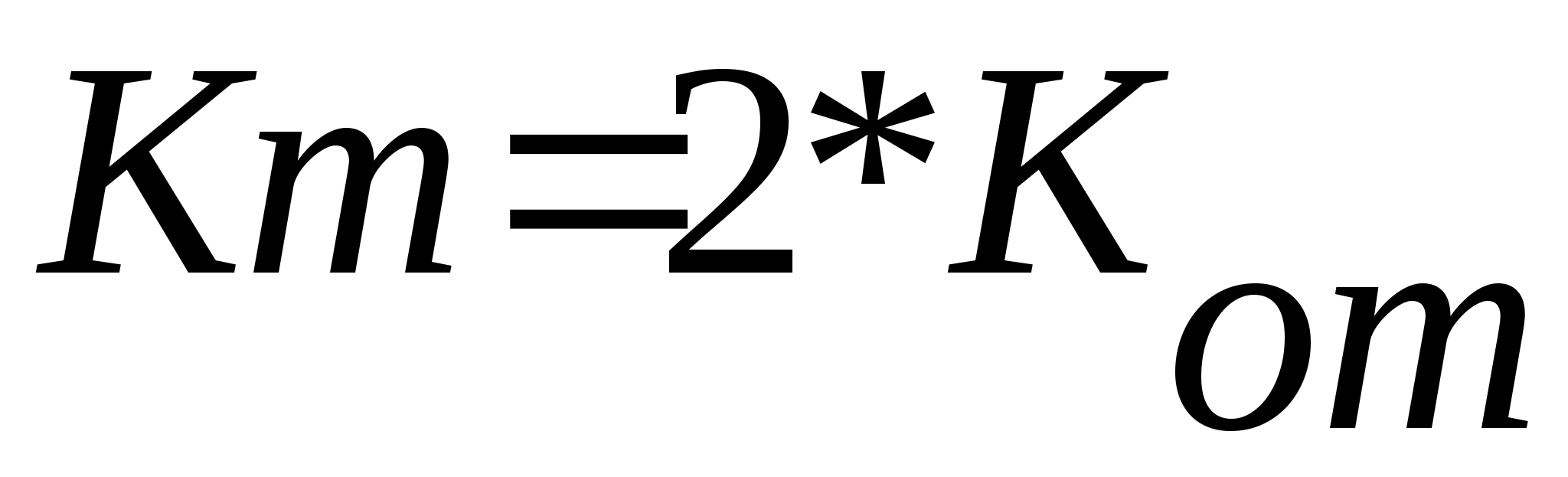

(56)

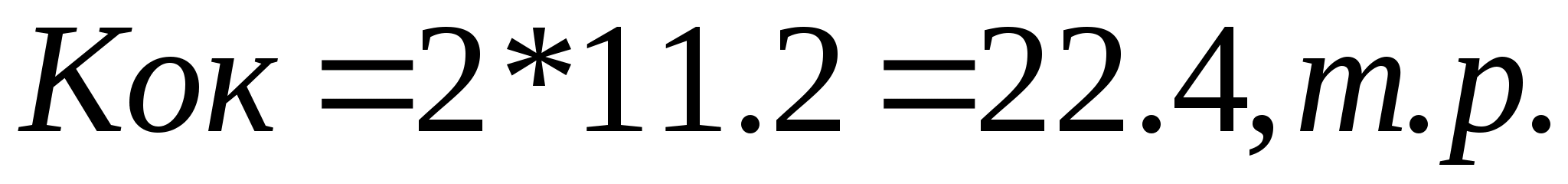

Стоимость двух вводов с отделителями и короткозамыкателями, установленных в открытом распределительном устройстве (ОРУ).

(57)

где Кот и Коок – единичная стоимость трансформатора и одного ввода с отделителями короткозамыкателями, соответственно, т.р.

Суммарные капитальные затраты.

(58)

б) Эксплутационные расходы.

(59)

(60)

где Спт – стоимость потерь электроэнергии в трансформаторах, т.р.;

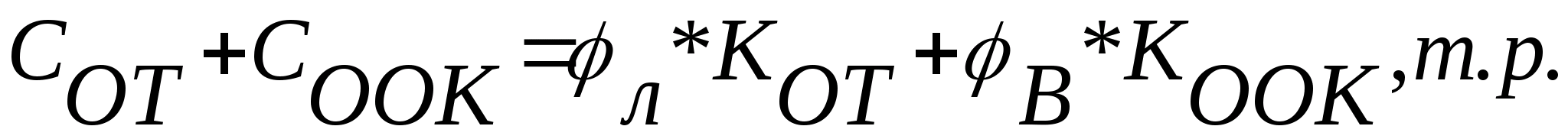

Сот, Соок – стоимость амортизационных отчислений от Кт и Кок , соответственно, т.р.;

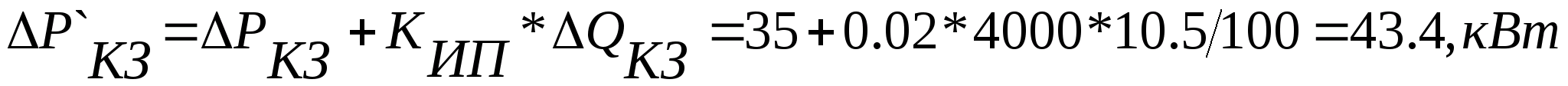

Приведенные потери мощности в трансформаторах составляют:

(61)

где Р`хх,Р`кз – приведенные потери активной мощности трансформатора при ХХ и КЗ, соответственно, кВт;

(62)

(63)

где Кип – коэффициент изменения потерь , учитывающийся в пределах [0.02-0.12].

Стоимость потерь в трансформаторах связи.

(64)

где Твкл – время включения трансформатора под напряжение, принимается обычно равным 8760 часов.

Суммарные ежегодные эксплутационные расходы.

(65)

Технико-экономические показатели варианта № 1.

1. Расчет технико – экономических показателей питающих линий.

а) Капитальные затраты.

Ков = 23,72 т.руб.

Кол = 13,5 т.руб.

Стоимость сооружения воздушной линии.

Суммарные капитальные затраты:

Стоимость амортизационных отчислений.

>л> = 2,4 % >в >= 6,4 %

Потери электроэнергии в линиях.

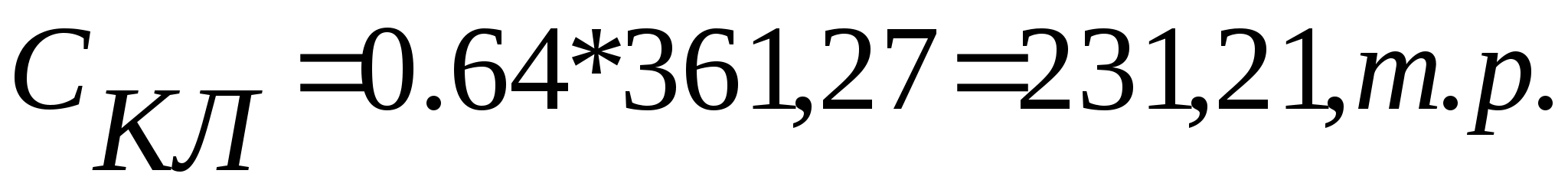

Стоимость ежегодных потерь электроэнергии в питающих линиях.

б) Эксплуатационные расходы.

2. Расчет технико – экономических показателей элементов ГПП.

а) Суммарные затраты.

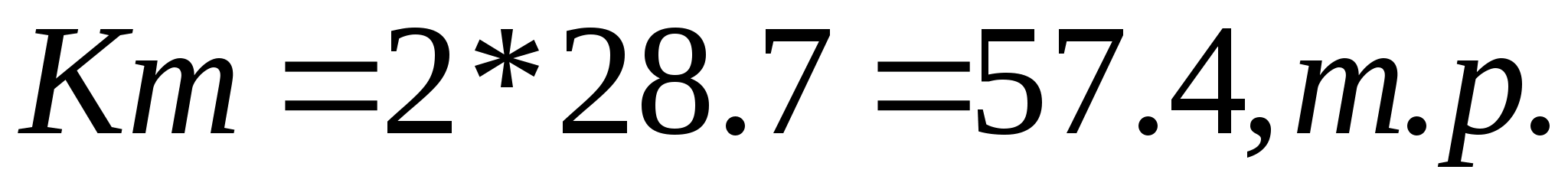

Стоимость двух трансформаторов при наружной установке.

Кот = 28,7 т.р.

Коок = 26,72 т.р.

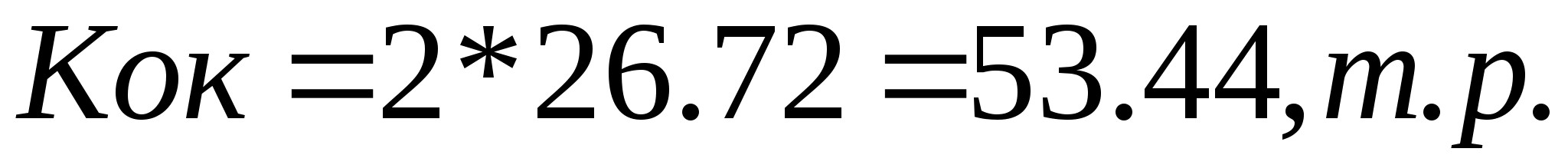

Стоимость двух вводов с отделителями и короткозамыкателями , установленных в открытом распределительном устройстве (ОРУ).

Суммарные капитальные затраты.

Приведенные потери мощности в трансформаторах составляют:

Стоимость потерь в трансформаторах связи.

б) Эксплутационные расходы.

Суммарные ежегодные эксплутационные расходы.

Технико-экономические показатели варианта № 2.

1. Расчет технико – экономических показателей питающих линий.

а) Капитальные затраты.

Ков = 6,35 т.руб.

Кол = 10,7 т.руб.

Стоимость сооружения воздушной линии.

Суммарные капитальные затраты:

Стоимость амортизационных отчислений.

>л> = 2,4 % >в >= 6,4 %

Потери электроэнергии в линиях.

Стоимость ежегодных потерь электроэнергии в питающих линиях.

б) Эксплуатационные расходы.

2. Расчет технико – экономических показателей элементов ГПП.

а) Суммарные затраты.

Стоимость двух трансформаторов при наружной установке.

Кот = 12,35 т.р.

Коок = 11,2 т.р.

Стоимость двух вводов с отделителями и короткозамыкателями , установленных в открытом распределительном устройстве (ОРУ).

Суммарные капитальные затраты.

Приведенные потери мощности в трансформаторах составляют:

Стоимость потерь в трансформаторах связи.

б) Эксплутационные расходы.

Суммарные ежегодные эксплутационные расходы.

4.2. Технико экономический расчет при выборе схемы внутреннего электроснабжения.

Намечаем два варианта схемы внутреннего электроснабжения:

    Вариант. Радиальная схема.

    Вариант. Смешанная схема.

Расчет ведем для напряжения 10 кВ. Предварительный выбор этого напряжения обусловлен тем, что он обеспечивает меньший расход цветного метала и экономию электроэнергию по сравнению с 6 кВ.

4.2.1. Определение расчетных нагрузок линий распределительной сети 6 – 35 кВ.

Расчетные нагрузки линий распределительной сети 10 кВ для каждого варианта определяются по расчетным нагрузкам цеховых ТП со стороны ВН с учетом компенсации реактивной мощности.

Результаты расчетов нагрузок линий распределительной сети 10 кВ представлены в табл. 13.

Табл. 13. Расчетные нагрузки линии сети.

№ л

Назначение линии

Потребитель э/э

Длина линий, км
Расчет Р

Cos

tg

Qкв, кВАр

Число и мощ. КУ

Q`рв, кВАр

S`рв, кВА

J`рв,А

Fэк

Ррв, кВт

Qрв, кВАр

1
ГПП –ТП – 1

ТП - 1

0,052

843,8

403,5

0.99

330

1*330

733,5

734,1

42,43

35,36

2

ГПП –ТП – 2

ТП – 2

0,153

607,2

250,5

0,88

330

1*330

590,5

591,5

34,19

28,49

3

ГПП –ТП – 3

ТП – 3

0,514

626,8

214,6

0,9

330

1*330

544,6

545,7

31,55

26,29

4

ГПП –ТП – 4

ТП – 4

0,621

686,1

369,3

0,94

330

2*330

1029,3

1030

59,54

49,61

5

ГПП –ТП – 5

ТП – 5

0,375

831,12

732,5

0,99

330

2*330

1392,5

1393

80,53

67,1

6

ГПП –ТП – 6

ТП – 6

0,435

762,7

367,8

0,98

330

1*330

697,5

698,6

40,38

33,65

4.2.2. Определение сечения кабельных линий распределительной сети.

Выбор сечения кабельных линий распределительной сети 10 кВ производим по технологической плотности тока.

(66)

где Jэк – нормированное значение экономической плотности тока, для кабельной линии Jэк = 1.4 А/мм2.

По допустимой нагрузке и по условию нагрева.

(67)

(68)

где К>1> – поправочный коэффициент , учитывающий число рядом лежащих кабелей и их взаимный нагрев.

К2 – поправочный коэффициент на температуру земли и воздуха.

Проверяем по потере напряжения.

(69)

где Ip – расчетный ток линии, А;

- длина линии, км;

R>0>, X>0> – удельное активное и реактивное сопротивление линии;

Cos  , sin  - соответствует коэффициенту мощности предприятия в период максимума нагрузки.

Таблица 14 – Расчетные сечения кабелей.

Вариант схемы

№ л

Назначение линии

К – во кабелей

Длина линий, км

Расчет нагрева на 1 кабель

Способ прокладки

Поправочный оэф.

Расчет нагрузки на 1 кабель.

Марка кабеля

Ip, A

Iмах.р, А

К>1>

К>2>

Iдоп, А

1,3*Iдоп А

1

1

ГПП –ТП – 1

2

0,052

42,43

55,159

В траншее

0,9

1

140

182

3*50

2

ГПП –ТП – 2

2

0,153

34,19

44,447

0,9

1

115

149

3*35

3

ГПП –ТП – 3

2

0,514

31,55

41,015

0,9

1

115

149

3*35

4

ГПП –ТП – 4

2

0,621

59,54

77,402

0,9

1

140

182

3*50

5

ГПП –ТП – 5

2

0,375

80,53

104,69

0,9

1

165

214,5

3*70

6

ГПП –ТП – 6

2

0,435

40,38

52,494

0,9

1

140

149

3*35

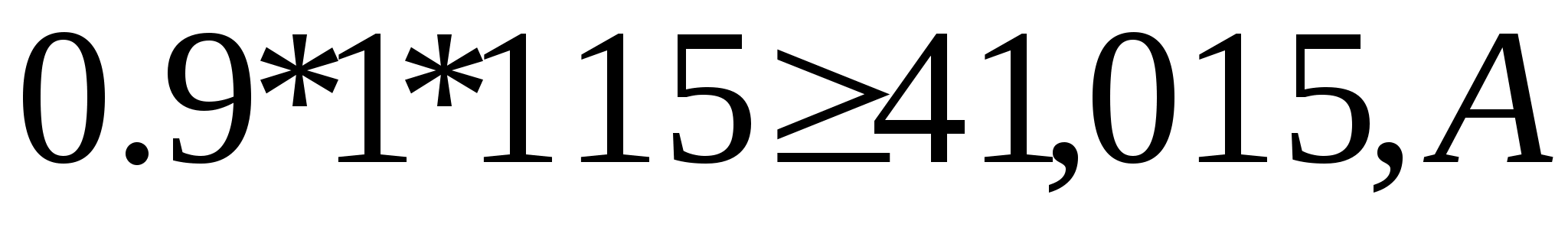

По допустимой нагрузке и по условию нагрева.

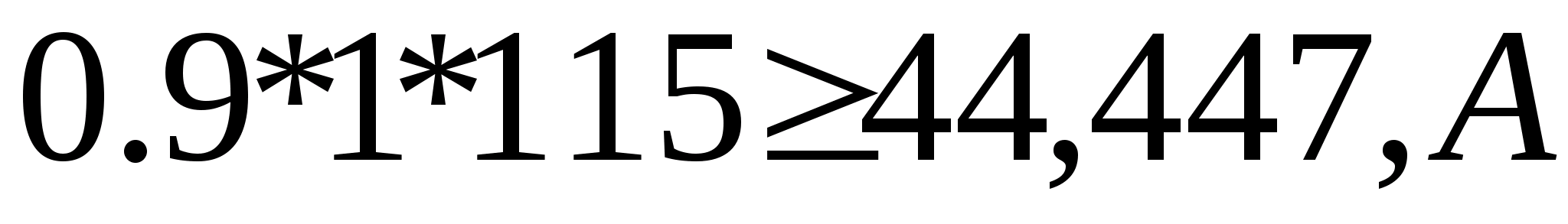

ГПП – ТП – 1: :

ГПП – ТП – 2: :

ГПП – ТП – 3: :

ГПП – ТП – 4: :

ГПП – ТП – 5: :

ГПП – ТП – 6: :

Проверяем по потере напряжения.

ГПП – ТП – 1:

ГПП – ТП – 2:

ГПП – ТП – 3:

ГПП – ТП – 4:

ГПП – ТП – 5:

ГПП – ТП – 6:

    1. Расчет технико – экономических показателей вариантов схем внутреннего электроснабжения.

Для сокращения расчетов исключим из рассмотрения трансформаторы цеховых ТП т.к. одинаковые элементы во всех вариантах.

Потери электроэнергии в линиях.

(70)

(71)

Стоимость ежегодных потерь электроэнергии в питающих линиях.

(72)

Табл. 15. Технико экономические показатели внутреннего электроснабжения.

Вариант схемы

№ л

Назначение линии

Марка кабеля

Длина линий, км

Стоимость 1км линии.

Капитальные затраты.

>к>%

Сол, т.р.

Rл, Ом

Рл, кВт

Скл, т.р.

1

1

ГПП –ТП – 1

3*50

0,052

2,85

2,85

6.4

0,08

0,258

0,05

89,04

2

ГПП –ТП – 2

3*35

0,153

2,57

2,57

6.4

0,081

0,443

0,13

231,21

3

ГПП –ТП – 3

3*35

0,514

2,57

2,57

6.4

0,081

0,443

0,46

799,25

4

ГПП –ТП – 4

3*50

0,621

2,85

2,85

6.4

0,08

0,258

0,43

745,98

5

ГПП –ТП – 5

3*70

0,375

3,224

3,224

6.4

0,08

0,258

0,47

814,17

6

ГПП –ТП – 6

3*35

0,435

2,57

2,57

6.4

0,081

0,443

0,61

1060,16

Потери электроэнергии в линиях.

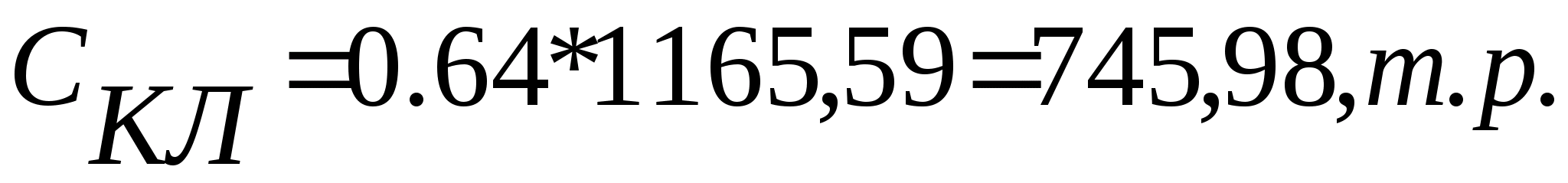

Стоимость ежегодных потерь электроэнергии в питающих линиях.

Табл. 16. Высоковольтные аппараты.

Вариант схемы

Номер линии

Тип аппарата

К-во, шт.

Стоимость 1 аппарата, тыс. руб.

Капитальные затраты, тыс. руб.

>в>, %

Сов, тыс. руб./год

1

1

ВММ – 10 – 400/10

2

2,65

5,3

9,3

0,5

2

ВММ – 10 – 400/10

2

2,65

5,3

9,3

0,5

3

ВММ – 10 – 400/10

2

2,65

5,3

9,3

0,5

4

ВММ – 10 – 400/10

2

2,65

5,3

9,3

0,5

5

ВММ – 10 – 400/10

2

2,65

5,3

9,3

0,5

6

ВММ – 10 – 400/10

2

2,65

5,3

9,3

0,5

Табл. 17. Трансформаторы

Вариант схемы

Тип

К - во, шт.

Стоимость 1 трансформатора, тыс. руб.

Капитальные затраты, тыс. руб.

>в>, %

Cат,

Т.р.

Сп.т., т.р./г

1

ТМ – 630

5

2,88

34,56

9,3

0,54

5,76

4.4. Экономическая оценка надежности вариантов схем электроснабжения.

При проектировании и эксплуатации электроустановок важным вопросом является оценка составляемых вариантов схем электроснабжения предприятия.

Вопрос об экономической оценке надежности связан с народнохозяйственным ущербом (У), вызываемый аварийным нарушением электроснабжения. С увеличением надежности электроснабжения этот ущерб снижается , но возрастают капитальные затраты.

При параллельном соединении цепей следует иметь в виду , что системы электроснабжения имеют малое значение вероятности отказа и поэтому уже две параллельные линии от разных источников или с разными трассами являются высоконадежными (У = 0). Поэтому в электроснабжении промышленных предприятий в подавляющем большинстве случаев ограничиваются двумя параллельными линиями, состоящими каждая из общепринятых элементов (масляные выключатели, ЛЭП, трансформаторы и т.п.).

4.5. Выбор оптимального варианта схем электроснабжения.

Выбор оптимального варианта схемы внешнего электроснабжения производим путем суммирования приведенных затрат , результат сводим в табл. 16.

Табл. 16. - Сведение сравнения вариантов схем внешнего электроснабжения.

Варианты схем электроснабжения промышленного предприятия.

Суммарные технико-экономические показатели, тыс. руб.

К

Сэ

У

Сеть с ГПП при напряжении 110/10 кВ.

182,51

188,24

338,36

Сеть с ГПП при напряжении 35/10 кВ.

141,09

420,28

494,02

В результате технико – экономических расчетов принимаем схему внешнего электроснабжения завода от системы напряжением 110/10 кВ , с сооружением ГПП 110/10 кВ, и установкой трансформатора ТМ 4000/110.

4.6. Краткое описание принятой схемы электроснабжения.

Внешнее электроснабжение осуществляется от районной подстанции, энергетической системы по двум ЛЭП – выполненной проводами АС – 95 подвешенной на железно-бетонных опорах .

На территории предприятия в близи границы расположена ГПП, которая состоит из ОРУ – 110 кВ, силовых трансформаторов и РУ – 10 кВ.

ОРУ – (открытое распределительное устройство) состоит : из разъединителя типа РЛНД – 2 – 110/1000 , отделителя ОД – 3 – 110 т / 630, короткозамыкателя типа КЗ – 110М.

Оборудование устанавливается на железобетонных фундаментах. Силовые трансформаторы типа ТМ 4000/110 устанавливаются на железобетонных фундаментах, они связаны с РУ 10 кВ , которое принимают наружной установки типа КРУН – 2 – 10 – 20-УЗ. Основным коммутационным аппаратом является ВМП - 10 М. Цеховые ТП устанавливают внутри цехов предприятия.

Питание ТП осуществляется от РУ – 10 кВ кабелем АСБГ, цех №1 от ТП – 1, цех № 3 от ТП – 2, цех № 7 от ТП – 3, цеха № 2,5,9 от ТП – 4, цеха № 4,8,10 от ТП – 5 и цех № 6 от ТП 6.

4.7. Расчет токов короткого замыкания

Для выбора и проверки электрических аппаратов, изоляторов и токоведущих частей по условиям КЗ в проекте производится расчет токов КЗ.

Принимаются базисные условия: S>б> и U>б>. Тогда базисный ток определится как

I>б > = S>б> / (U>б>), А (73)

I>б > = 575 / (*117)=2,83,к А (Для U = 110 кВ);

I>б > = 575 / (*37,5)=9, кА (Для U = 35 кВ);

I>б > = 575 / (*11.5)=28,86, кА (Для U = 10 кВ);

Расчет сопротивлений схемы замещения в относительных единицах при базисных условиях производится по формулам:

, (74)

- сопротивление воздушной линии 110 кВ

, (75)

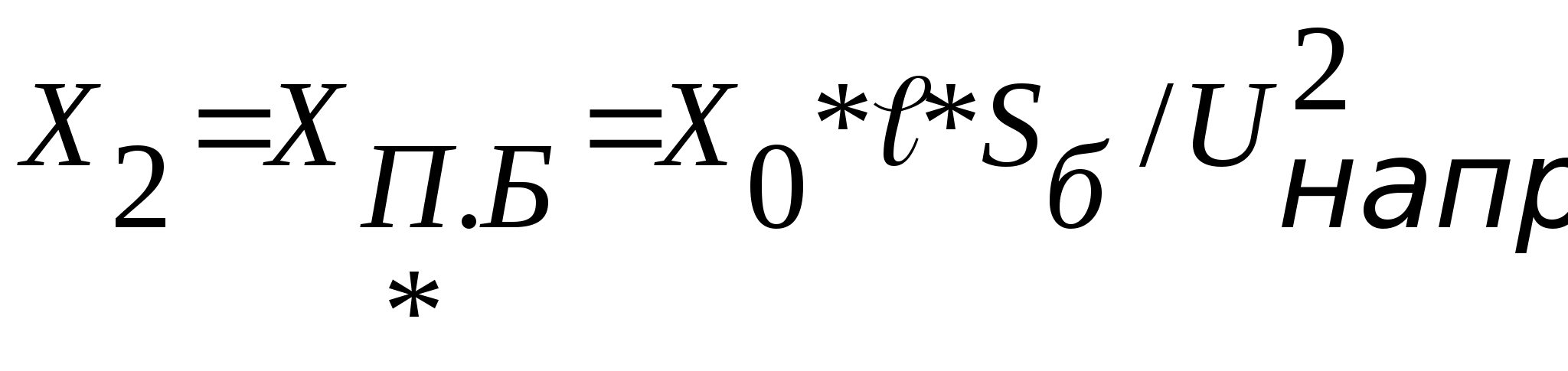

, Ом (76)

- сопротивление трансформатора ГПП

(77)

- сопротивление кабельной линии ГПП-РУ-1

, (78)

, (79)

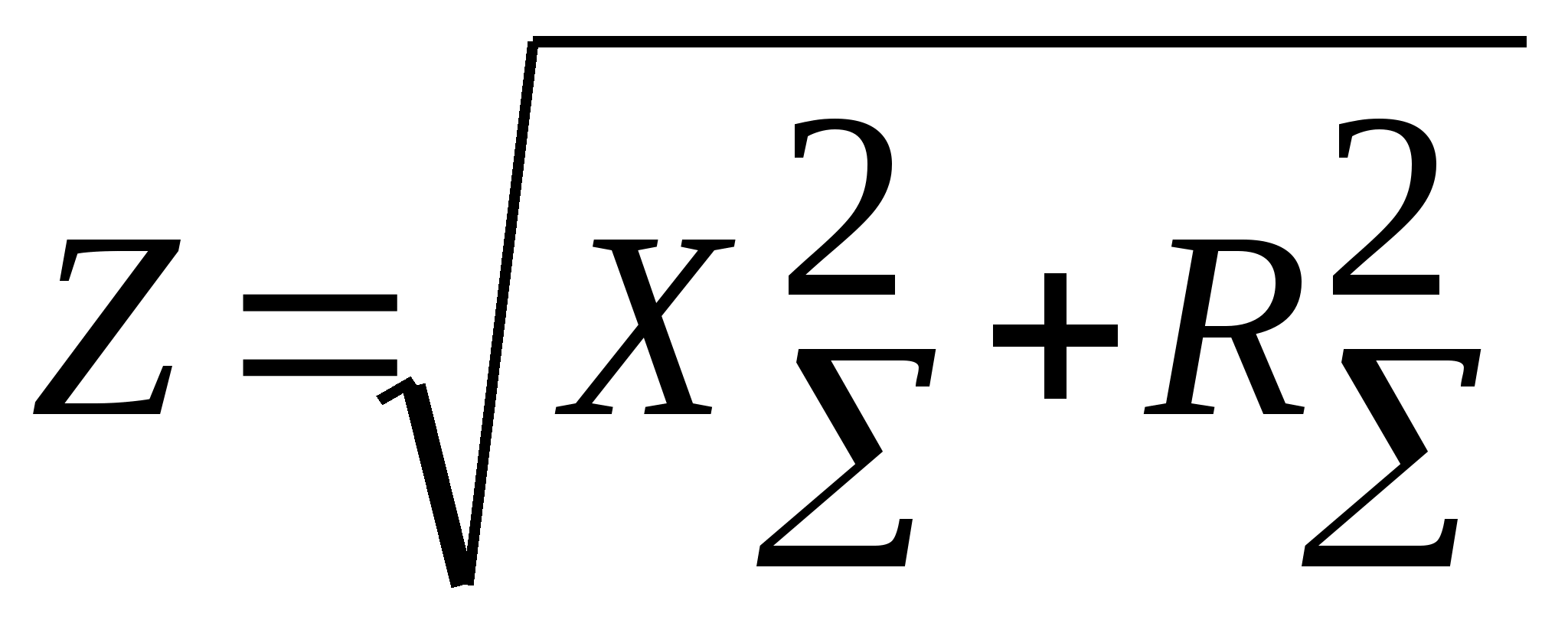

Определение токов КЗ в расчетных точках производится в следующем порядке:

- сопротивление от источника питания до точки КЗ К-1

X>>>1 > = X>1 >+ X>2> + X>3> ; r>>>1 >= r>2> , (80)

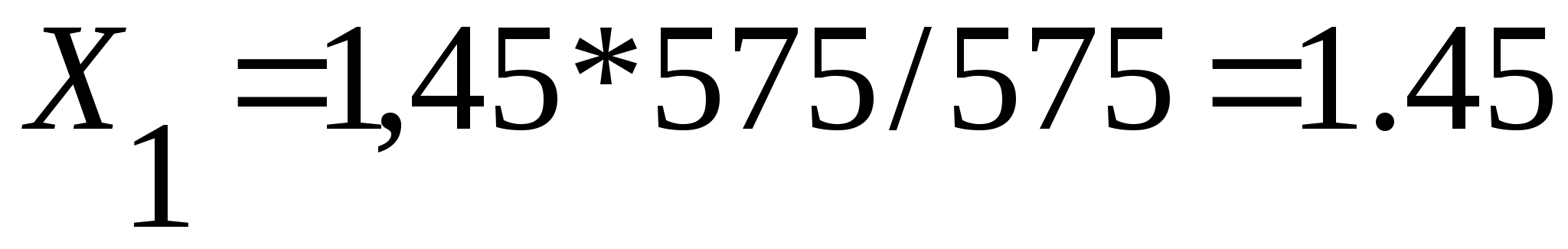

X>>>1 > = 1,45> >+ 182,46+ 9,6=193,51

r>>>1 >= 231,868 Ом

Ом

если r>>>1 >< X>>>1>, то активным сопротивлением линии пренебрегают; начальное значение периодической слагающей тока КЗ

I” = I>б >/ Z>>>1>> >, (81)

I” = 28,86> >/ 302=95,56, A

    ударный ток КЗ

i>y> = K>y >.> > > >I”, (82)

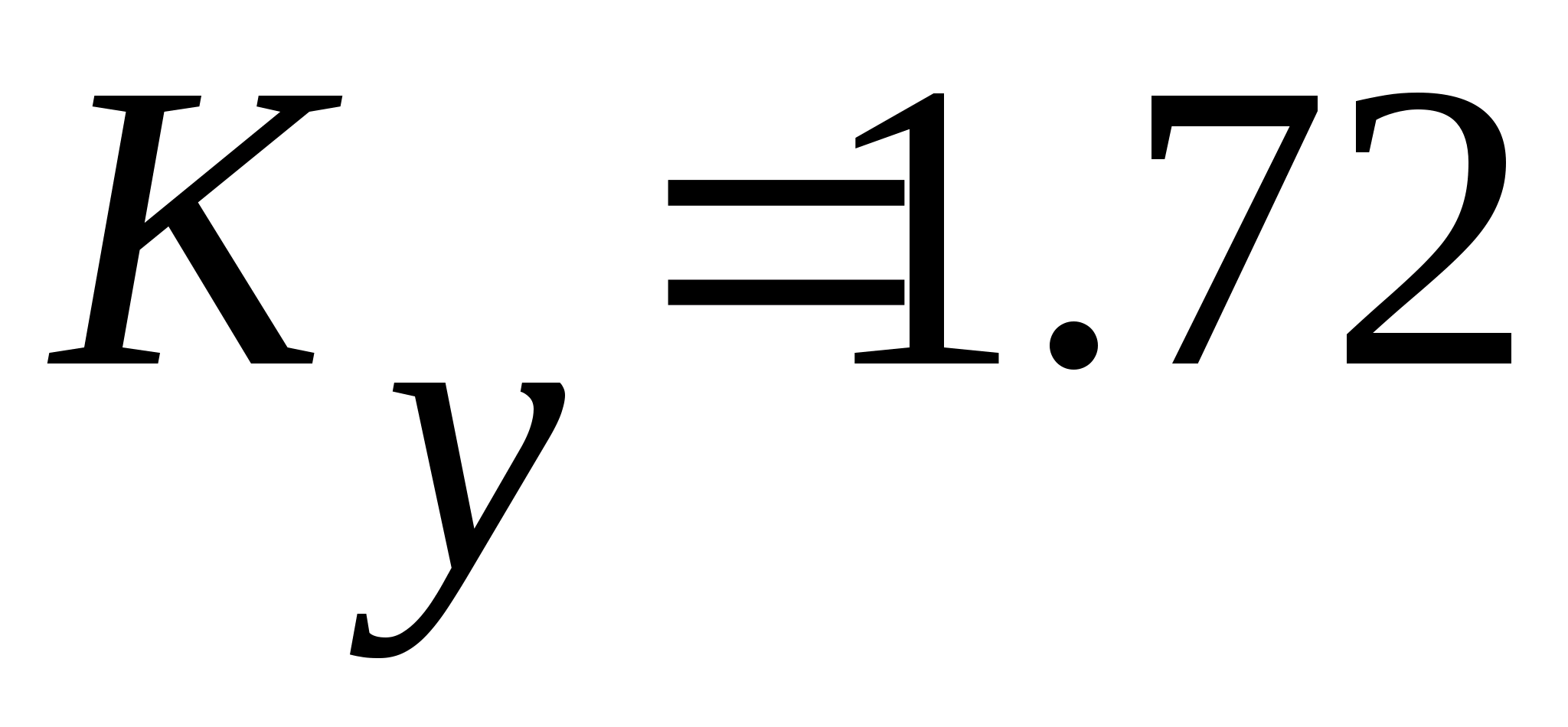

где K>y> - ударный коэффициент, принимаемый по справочным данным или рассчитанный по выражению:

(83)

i>y> = 1.72> >.> > > >95,56 = 232.44 , A

- наибольшее действующее значение тока КЗ за первый период от начала процесса КЗ

, (84)

- мощность трехфазного к.з. для времени

S>кз.> =. S>с >/ Z>>>1 >; , (85),(86)

S>кз.> =575 000/302 = 1903 , кВА> >;

Выбираем выключатель :

Для выключения после цеховой ТП.

Для U = 35 кВ: ВМП – 35П; Uн = 35 кВ; Iн = 1000 А;

Для U = 110 кВ: У- 110 – 2000Б – 50; Uн = 110 кВ; Iн = 1000 А;

4.8. Выбор аппаратуры высокого напряжения.

А). Выбор выключателей Q и Q по номинальным данным ; Uн = 110 кВ.

Выбираем выключатель : МКП – 110Б – 1000/630 – 20;

Б). Выбор разъединителей по номинальным данным :

Выбираем разъединитель РЛНО – 110 Л / 1000.

В). Выбор отделителей по номинальным данным:

Выбираем отделитель ОДЗ – 2 – 110М /1000.

Г). Выбор короткозамыкателя по номинальным данным :

Выбираем короткозамыкатель КЗ 110 М.

Табл. 17. Сравнение расчетных и каталожных данных вариантов аппаратуры.

Наименование аппаратуры.

Расчетные данные

Каталожные данные

Uсети, кВ

Iмах, А

Uн, кВ

Iн, А

Iдин, А

Выключатель

110

24,6

110

1000

20

Разъединитель

110

124,9

110

1000

31

Отделитель

110

124,9

110

1000

31

Короткозамыкатель

110

--------

---------

-------

40

В качестве ОРУ принимаем шкафы типа с наружной установкой

КРУН – 2 – 10 – 20 – УЗ.

4.9. Решение по конструктивному выполнению, компоновке ГПП.

ГПП состоит из ОРУ 110 кВ , силовых трансформаторов , РУ – 10 кВ, ОРУ состоит из РЛНО, ОДЗ, КЗ; оборудование устанавливают на железобетонных фундаментах . Силовые трансформаторы типа – ТМТ 4000/110 установлены на фундаментах на открытом воздухе. Основными коммутационными аппаратами является ВМ – 10 . В ОРУ 110 кВ, ошиновку выполняют проводами АС.

5. Электроснабжение РМЦ.

      . Планировка цеха и размещение технологического оборудования.

В соответствии с заданной площадью цеха, его технологического оборудования и его взаиморасположение с другими цехами, составим планировку цеха по отделениям. Распределение общей площади цеха между отделениями должно обеспечить рациональное размещение их технологического оборудования. Планировка цеха рис. 3. графической части.

5.2. Краткая характеристика производственной среды.

Сведения о среде производственных помещений следует представить в табл. 18:

Табл. 18. Краткая характеристика производственной среды.

№ отделения на плане цеха.

Наименование отделения.

Характеристика производственной среды.

1.

Механическое

Нормальная

2.

Кузнечное

Нормальная

3.

Сварочное

Пожароопасное

4.

Гальваническое

Химическая

5.

Слесарно-сборочное

Нормальная

5.3. Краткая характеристика электроприемников цеха, требование к надежности их электроснабжения, выбор рода тока и напряжения.

Питание электроприемников производится трехфазным переменным током, напряжением 380 В.

Сведение о степени бесперебойности электроснабжения электроприемников цеха представим в табл. 19.

Табл. 19. Сведение о степени бесперебойности электроснабжения электроприемников цеха

№ отделения на плане цеха.

Наименование отделения.

Категория ЭП по степени бесперебойности эл. снабжения.

1.

Механическое



2.

Кузнечное



3.

Сварочное



4.

Гальваническое



5.

Слесарно-сборочное



5.4. Определение мест установки пунктов питания для групп приемников цеха; выбор схемы, способа выполнения питающей сети цеха.

Выбор принципиальной схемы внутрицеховой сети, производим с учетом характера среды помещения, категории надежности электроснабжения, равномерности размещения технологического оборудования в цехе.

Внутрицеховые сети выполняются по радиальной схеме. Приемники электроэнергии распределяются по шинопроводам (ШРА) следующим способом:

а). ШРА1 - механическое отделение;

б). ШРА2 - кузнечное и гальваническое отделение;

в). ШРА3 - сварочное и слесарно-сборочное отделение;

Ответвления от ШРА к приёмникам выполняется кабелем АППВ с прокладкой в тонкостенных стальных трубах в полу. Питание приемников перемещающихся подъёмно - транспортных устройств (кран – балки) выполняется гибким кабелем ГРШС.

5.5 Выбор сечения кабеля к каждому потребителю.

Сечение кабеля выбираем по расчетному току:

(87)

(88)

где Sp – полная расчетная мощность, кВА;

Jэк – экономическая плотность тока, для кабеля Jэк = 1.4 А/мм2;

(89)

(90)

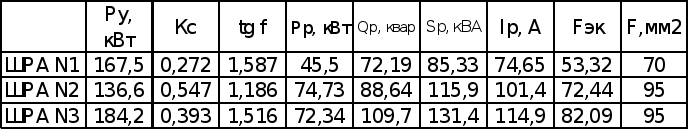

Полученные данные заносим в табл. 20.

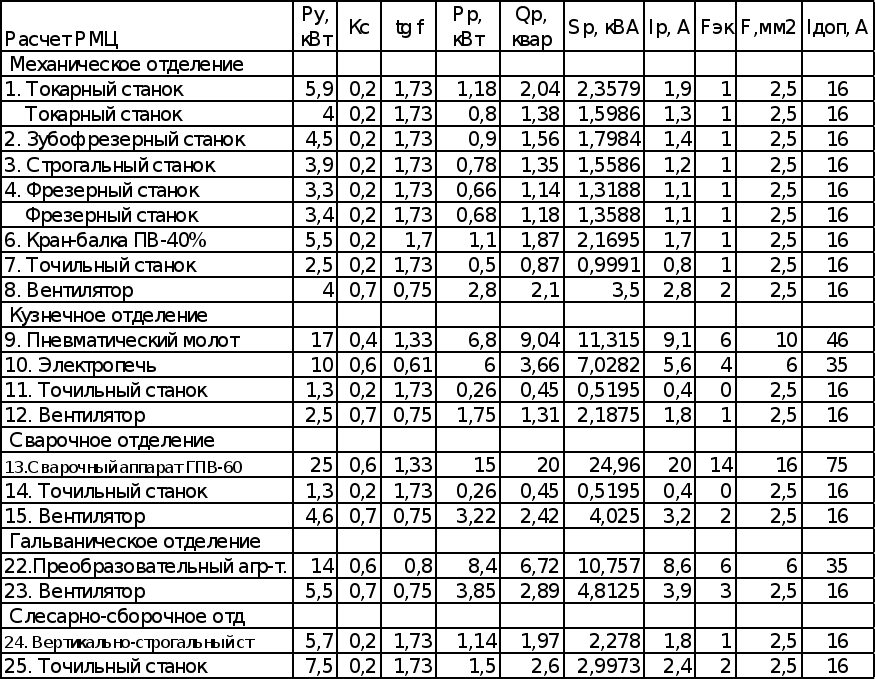

Таблица 20 - Выбор сечения кабеля к каждому потребителю



Табл. 21. Нагрузки по пунктам питания.

5.6. Выбор сечений питающих линий.

Для выбора сечения линий , коммутационной и защитной аппаратуры, питающей сети определяем расчетные нагрузки по пунктам питания , участкам линий.

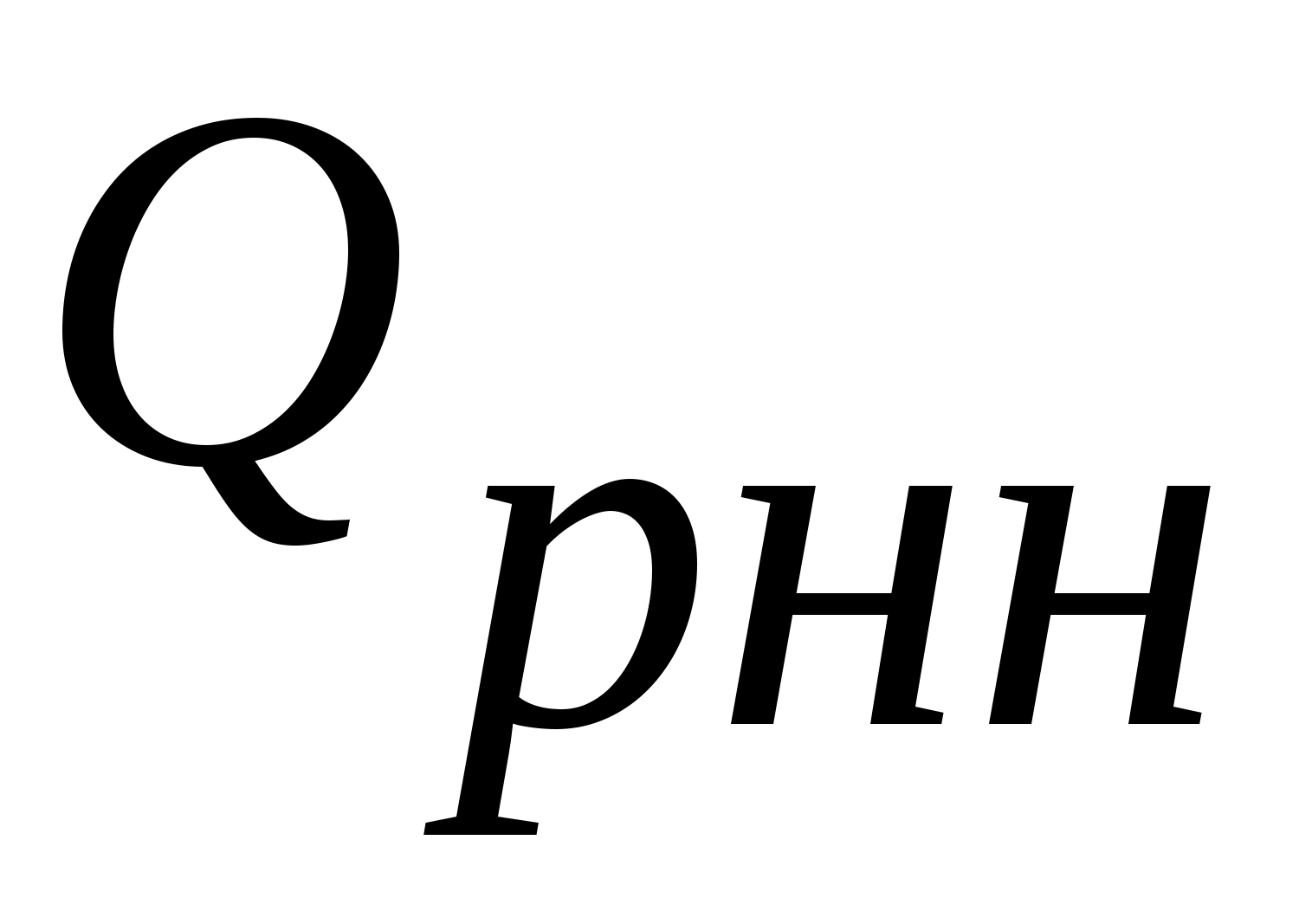

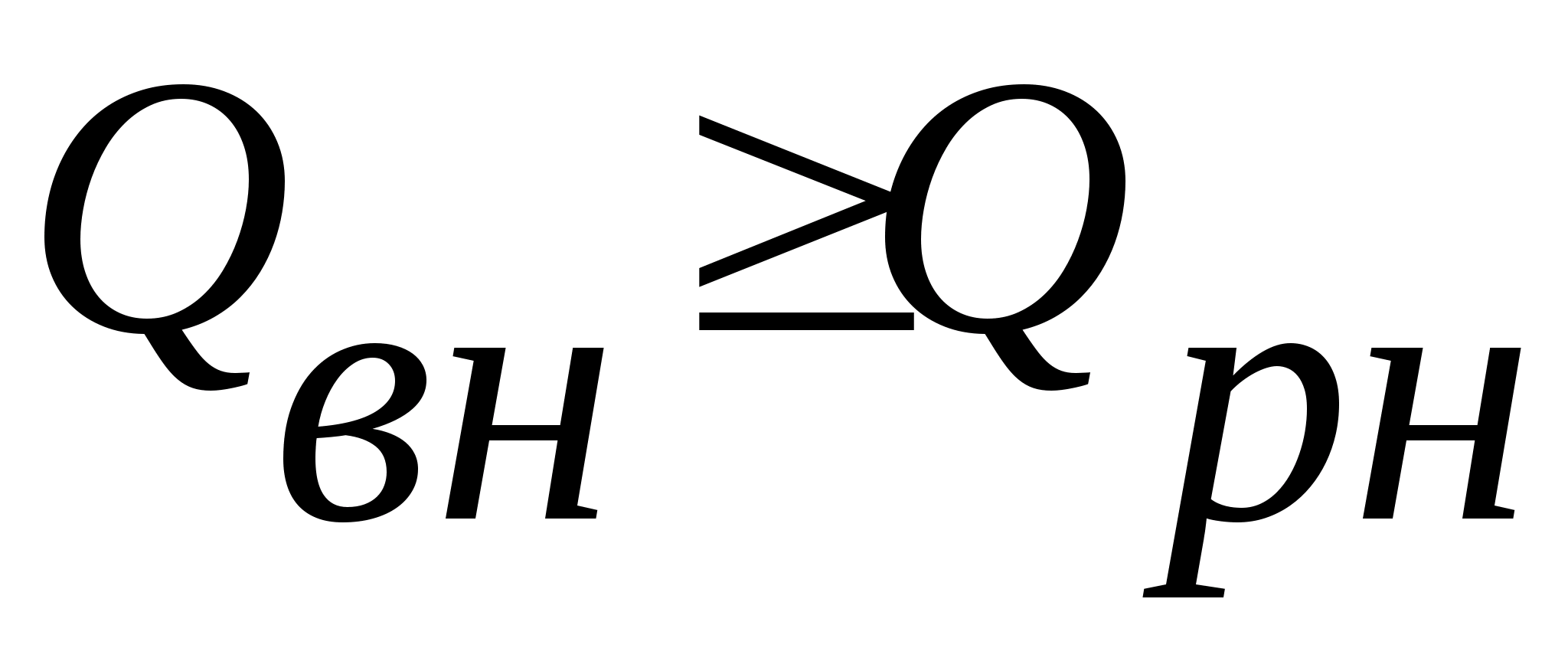

Определяем необходимую мощность компенсирующих устройств по каждой линий из соотношения:

(91)

где Pp, tg  – активная мощность силовой нагрузки и коэффициент мощности из таблицы ;

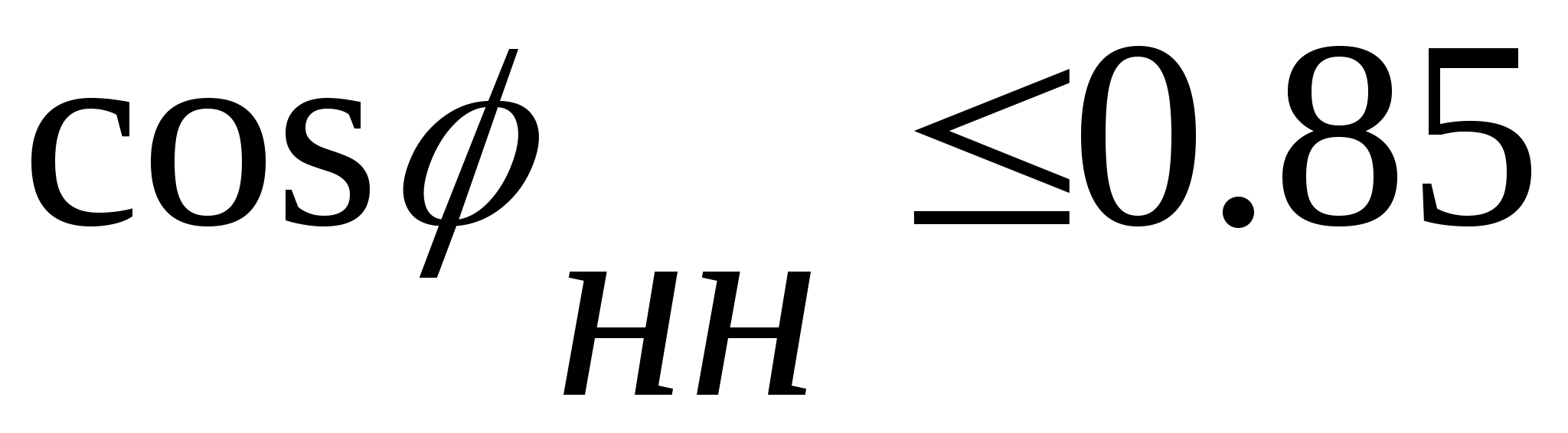

tg >нн> – определяется из условия cos>нн>> >= 0.85;

tg >нн>> > = tg(arccos(0.85))=0.62

Выбор сечений шинопровода, тип кабеля по условию допустимого нагрева и потери напряжения (приняв допустимые потери в аварийном режиме в размере 5%).

Определяем рабочий ток линии по формуле.

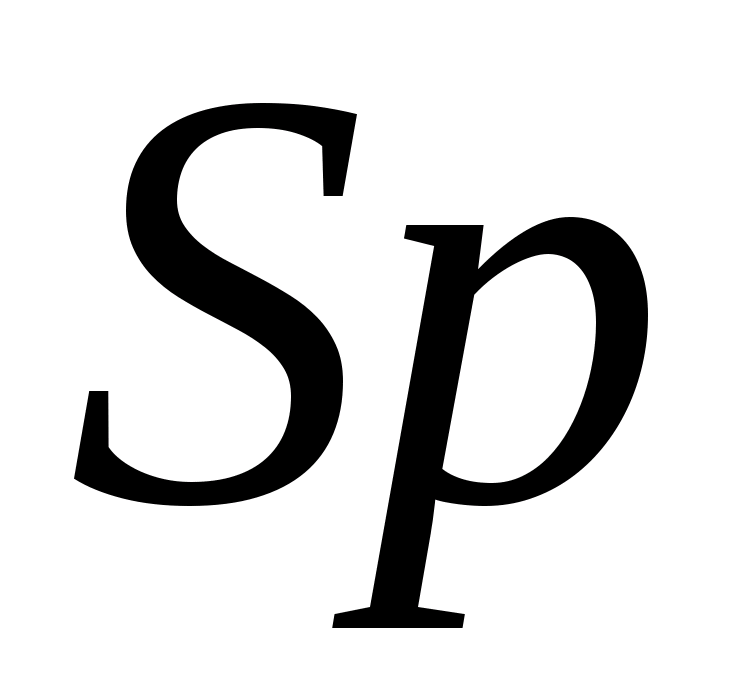

где Sp – Полная потребляемая мощность, кВА;

Uп – номинальное напряжение, В;

Рассчитываем сечение кабеля по формуле:

(92)

где Ip – рабочий ток, А;

Jэк – экономическая плотность тока, для кабеля Jэк = 1.4 А/мм2;

Расчеты сводим в таблицу 3.4:

Табл. 22. - Сечение линий и типы шинопроводов.



Принимается защита от токов КЗ питающих сетей РМЦ плавкими предохранителями. Для радиальных линий, питающих группы приемников, номинальный ток плавких вставок Iпв предохранителей выбирается :

; ; (93)

где Iр – расчетный ток линии, А;

Iпик – пиковый ток, А;

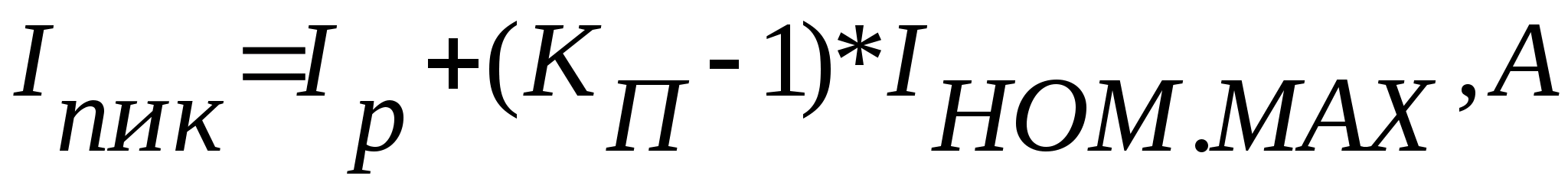

(94)

где Кп – кратность пускового тока по отношению к номинальному;

Iном.мах – номинальный ток того двигателя , у которого пусковой ток является наибольшим.

5.7. Выбор схемы способа прокладки проводов и кабелей

распределительной сети.

Выбор распределительной схемы, аппаратуры защиты и управления выполняется для гальванического отделения. Расчет распределительной сети приведен в таблице.

Табл. 23. Распределительные сети, аппаратура, зашиты и управления.

Линии от ШРА

Автомат

Подводка к пускателю

Пускатель

Подводка к приемнику

Приемник

Наименование производственного механизма

Тип

Уставка

Марка, сечение

Способ прокладки

Длина , м

Тип

Тепловое реле

Марка, сечение

Способ прокладки

Длина , м

№ по плану

Тип

Pном, кВт

АЕ 2443

7,6

АПВ -6

В метало рукаве

1

ПМЕ –112

ТРН –8

АПВ – 6

В полу в трубах

8

--

25

Преобразовательный агрегат

АЕ 2443

4,5

АПВ- 4

1

ПМЕ -112

ТРН - 8

АПВ- 4

5

--

5,5

Вентилятор

6. Светотехнический и электрический расчет освещения.

Расчет освещенности производим по методу коэффициента использования светового потока, зависимого от характеристики принятого светильника , размеров помещения , окраски стен и потолка.

Принимаем к установки лампы ДРЛ в светильниках ГХР. Наименьшая освещенность 75 лк.

Определяем индекс помещения:

(95)

где А,В – длинна и ширина помещения , определяемые по плану цеха, м;

Н – расчетная расположения светильников над рабочей поверхностью, м;

(96)

где Нц – высота цеха, Нц = 7.5 м ;

Нс – величина свеса светильника, Нс = 0.5 м ;

Нр – величина рабочей поверхности, Нр = 1 м ;

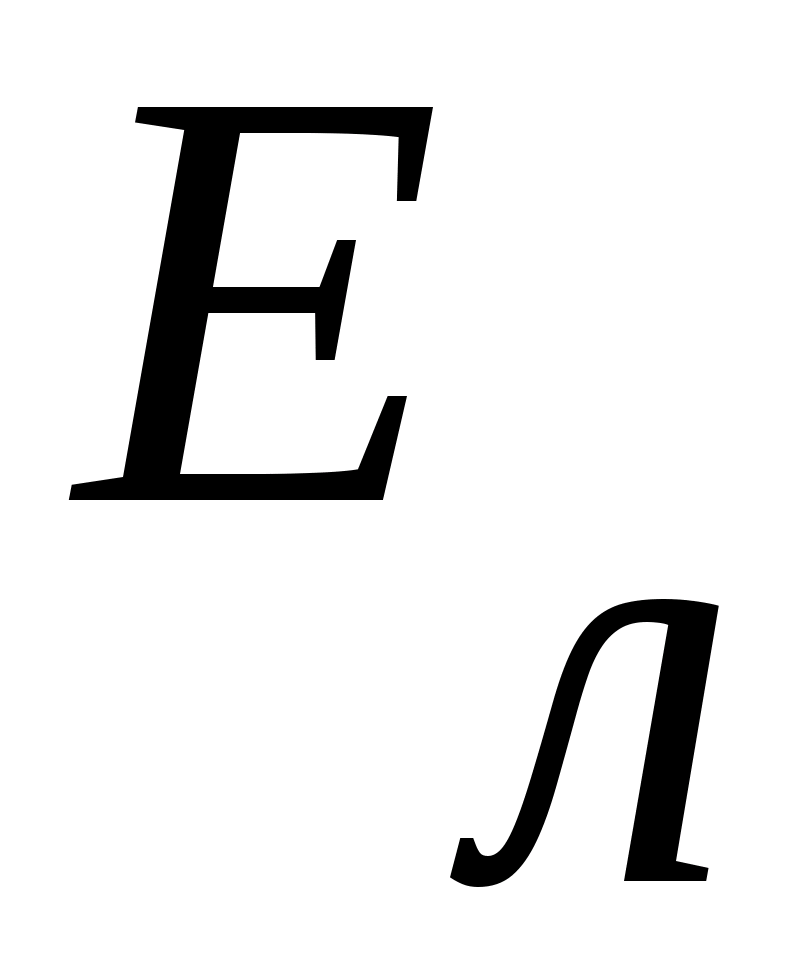

Определяем необходимое число светильников:

(97)

где E - минимальная освещенность, рекомендуемая ПУЭ, Е = 75 лк;

k – коэффициент запаса, k = 1.5;

S - площадь помещения, м2;

Fл – световой поток лампы, лк;

- коэффициент исполнения светового потока;

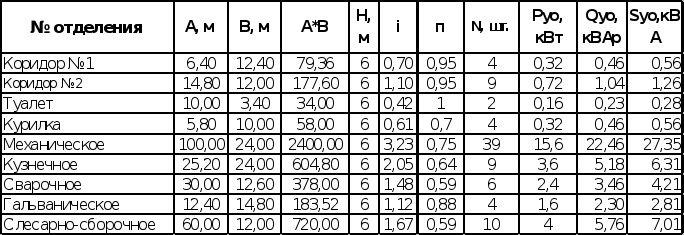

Для каждого отделения определяем индекс помещения и заносим полученные значения в табл. 24.

Установленная мощность ламп освещения равна:

(98)

где Рном.л. – номинальная мощность лампы, кВт;

Табл. 24. Выбор ламп освещения РМЦ.

В помещениях типа коридоры, туалеты, курилки пронимаем лампы типа ДРЛ-80 со световым потоком 2000 лк, во всех остальных помещениях принимаем лампы типа ДРЛ-400 со световым потоком 14,4 клк.

7. Расчет показателей качества электроэнергии в сети проектируемого завода.

Показателями качества электроэнергии при питании электроприемников от электрических сетей трехфазного тока является :отклонение частоты отклонение напряжение размах колебаний частоты, размах колебаний напряжения коэффициент искажения синусоидальной кривой напряжения, коэффициент обратной последовательности напряжения.

Из всех показателей качества электроэнергии отклонение напряжения вызывает наибольший материальный ущерб. Выполняем расчет отклонения напряжения для цепочки линии от шин до зажимов. Наиболее мощного электроприемника для режима Мах и MIN нагрузок. Так как в основных цехах электроприемники не заданны сделан расчет для наиболее мощного электроприемника в РМЦ.

Согласно ПУЭ, для силовых полей отклонение напряжения от номинального должно составлять 5 % . Расчет отклонения напряжения начинаем с составления цепочки, для которой должно быть проверено отклонение напряжения, начиная с шин центра питания РУ – 10 кВ и кончая проверяемым электропотребителем.

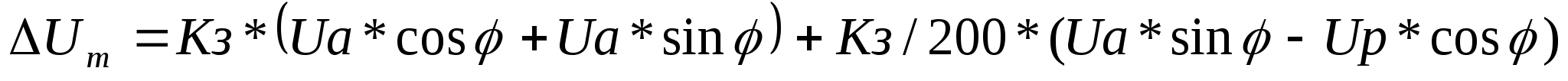

Расчет потерь напряжения в различных элементах выбранной точки выполняем по формулам.

(99)

где Кз – коэффициент загрузки трансформатора;

Ua,Up – соответственно активная и реактивная составляющие

напряжения:

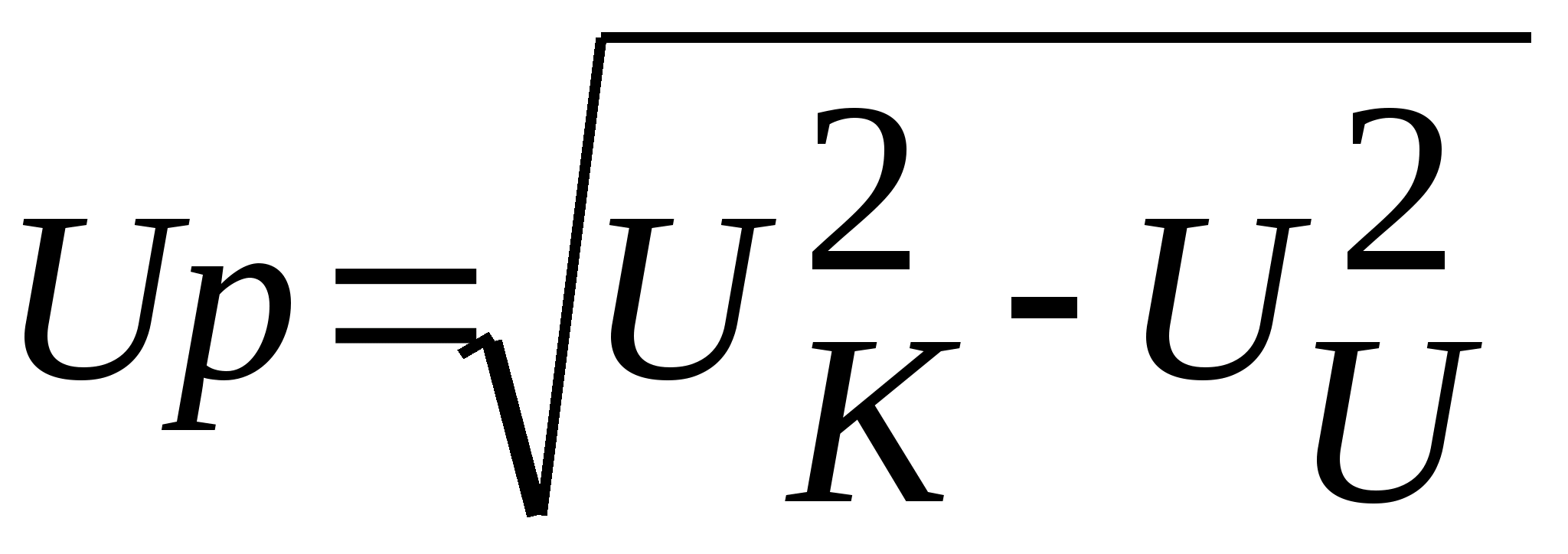

(100)

(101)

COS ; SIN - коэффициент мощности вторичной нагрузки

трансформатора с учетом установки КУ.

Для линии (102)

Где Pл и Qл – соответственно величины активной и реактивной мощности

направленных по расчетному участку в рассматриваем режиме.

r и х - соответственно активное и индуктивное сопротивление

данного участка сети; ОМ/км;

U1 – напряжение а начале питающей сети, кВ.

Отклонение напряжение V от номинального для любой точки сети определяем из выражения :

V = Vцп + *Uт - U% (103)

Где Vцп – отклонеие напряжения в центре питания;

Uт – «добавка» создаваемая трансформатором;

U – сумма потерь напряжения до какой либо точки сети начиная с центра питания.

РУ – 10 кВ ГПП. Центр питания.

Расчет отклонений напряжений представим в табл. 25

5-6

АППВ

(3*16 +1*10)

5

R56 =0.002

X56 = 0.004

S56=5,3+j6,14

S56=5,2+j*5,9

U56=0,092

U56= 0.09

V5= 1,4

V6= 1,3

V5= - 2,9

V6= -3,75

4-5

АВРГ

(3*16+1*10)

20

R45 =0.006

X45 = 0.002

S45=14,3+j6,18

S45=14,2+j5,9

U45=0,131

U45= 0.122

V4= 1,4

V4= -2,16

3-4

АСБГ

2*(3*25+1*16)

150

R34 =0.004

X34 = 0.023

S34=79+j91

S34=76+j88

U34=1,02

U34= 1,324

V3= 3,1

V3= --1,22

2-3

Sт.ном = 1000 кВА

Uк = 5,5 %

Pк = 27,8 кВт

Ua =.008 %

Up = 4.9 %

S23=460+j392

S23=442+j370

U23 = 4.8

U23= 3.9

V2= 4.62

V2= -0.02

1 -2

АСБГ

3*70

405

r12 =0.177

x12 = 0.036

S12=984+j356

S12=961+j343

U12=0.27

U12= 0.242

V1=4.7

V1=0.1

Обозначение участка

Марка кабеля

Сечение, мм2

Длинна, м

Сопротивление: Ом/км

Активное

Реактивное

Нагрузка P + jQ в режимах:

Максимальный

Минимальный

Потери напряжения %:

Максимальный режим

Минимальный режим

Отклонение напряжения %:

Максимальный режим

Минимальный режим

Заключение

В результате расчета были получены необходимые обобщающие показатели по всему предприятию, коэффициент мощности на предварительной стадии расчета получился равным 0.89. Следующим этапом являемся выбор схемы внешнего электроснабжения в результате которого была принята схема электроснабжения напряжением 110 кВ, с сооружением ГПП 110/35 кВ. После этого была выбрана схема Внутреннего Электроснабжения, которая представляет собой смешанную схему, как и единственную удовлетворяющую требованиям надёжности электроснабжения. Далее были рассчитаны токи КЗ, выбрано аппаратура высокого напряжена, и был произведен выбор конструктивного исполнения ГПП. На следующем этапе произведен расчет РМЦ, включающий в себя силовой и светотехнического расчета. На последнем этапе была произведена оценка качества электроэнергии в сети проектируемого предприятия, при этом падения напряжения не превысили допустимых значений.

Литература

    Правила устройства электроустановок/Минэнерго СССР. – 6-е изд. перераб. и доп. - М.: Энергоатомиздат, 1986. - 648 с.

    Мукосеев Ю.Л. Электроснабжение промышленных предприятий. - М.: Энергия, 1973. - 584 с.

    Справочник по электроснабжению промышленных предприятий/ Под общей редакцией А.А.Федорова и Г.В.Сербиновского. - М.: Энергия, 1973.-Кн.1-2.

    Справочник по электроснабжению промышленных предприятий. Промышленные электрические сети/ Под общей редакцией А.А.Федорова и Г.В.Сербиновского. - 2-е изд. перераб. и доп. - М.: Энергия, 1980. - 575 с.

    Справочник по электроснабжению промышленных предприятий. Электрооборудование и автоматизация/ Под общей редакцией А.А.Федорова и Г.В.Сербиновского.- 2-е изд., перераб. и доп.-М.:Энергоиздат, 1981.– 624 с.

    Справочник по проектированию электроснабжения/ Под редакцией В.И.Круповича и др. - 2-е изд., перераб. и доп. - М.: Энергия, 1980. – 456 с.

    Кнорринг Г.М. Справочник для проектирования электрического освещения. 6-е изд., перераб. и доп. - Л.: Энергия, 1968. – 991 с.

    Кнорринг Г.М. Осветительные установки. -Л.: Энергоиздат, 1981.-288 с.

    Справочная книга для проектирования освещения/ Под редакцией Г.М.Кнорринга. -Л.: Энергия.- 1976.

    Указания по компенсации реактивной мощности в распределительных сетях. - М.: Энергия.- 1974.

    Пособие к курсовому и дипломному проектированию для электроэнергетических специальностей/ Под редакцией В.М.Блок. - М.: Высшая школа, 1981. – 304 с.

    Электрооборудование промышленных предприятий. Часть вторая/ Я.М.Бунич, А.Н.Глазков, К.А.Кастовский. - М.: Стройиздат, 1981. – 392 с.

    Ермилов А.А. Основы электроснабжения промышленных предприятий. - 3-е изд., перераб. и доп. - М.: Энергия, 1976. - 368 с.

    ГОСТ 13109-87. Электрическая энергия. Требования к качеству электрической энергии в электрических сетях общего назначения. – М.: Издательство стандартов, 1989. – 20 с.

    Электротехнический справочник. Т.1. Общие вопросы. Электротехни-ческие материалы/ Под ред. В.Г.Герасимова и др. – 7-е изд., испр. и доп. – М.: Энергоатомиздат, 1985. – 488 с.

    Электротехнический справочник. Т.2. Электротехнические изделия и устройства./Под ред. В.Г.Герасимова и др.–М.:Энергоатомиздат,1986.–712 с.

    Электротехнический справочник. Т.3. Кн.1. Производство и распределение электрической энергии/ Под общ.ред.В.Г.Герасиомва и др. – 7-е изд., испр. и доп. – М.: Энергоатомиздат, 1988. – 880 с.

    Электротехнический справочник. Т.3. Кн.2. Использование электрической энергии/ Под общ. ред. В.Г.Герасимова и др. – 7-е изд., испр. и доп. – М.: Энергоатомиздат, 1988. – 616 с.

Overview

Лист1
Лист2

Sheet 1: Лист1

Номер цеха по генплану Ксо Кпра Руд, кВт/м2 F, м2 Руо, кВт Рро, кВт cos f Qро, квар Sро, кВА Масштаб длина ширина F, м2 длина ширина


длина ширина Масштаб длина ширина F, м2 длина ширина длина ширина
Цех N1 0,85 1,1 0,015 8066,5289256198 120,9979338843 113,1330681818 0,57 162,9116181818 198,34133824 0,8181818182 70 140 8066,5289256198 50 45 57,2727272727 114,5454545455 0,8181818182 70 140 8066,5289256198 50 45 40,9090909091 36,8181818182
Цех N2 0,85 1,1 0,012 3347,1074380165 40,1652892562 37,5545454545 0,57 54,0785454545 65,8394483784 0,8181818182 50 70 3347,1074380165 50 30 40,9090909091 57,2727272727 0,8181818182 50 70 3347,1074380165 50 30 40,9090909091 24,5454545455
Цех N3 0,85 1,1 0,015 12852,8925619835 192,7933884298 180,2618181818 0,57 259,5770181818 316,0293522165 0,8181818182 185 80 12852,8925619835 80 55 151,3636363636 65,4545454545 0,8181818182 185 80 12852,8925619835 80 55 65,4545454545 45
Цех N4 0,85 1,1 0,014 8033,0578512397 112,4628099174 105,1527272727 0,57 151,4199272727 184,3504554596 0,8181818182 200 60 8033,0578512397 0 0 163,6363636364 49,0909090909 0,8181818182 200 60 8033,0578512397 0 0 0 0
Цех N5 0,85 1,1 0,015 3464,2561983471 51,9638429752 48,5861931818 0,57 69,9641181818 85,1797863396 0,8181818182 45 115 3464,2561983471 0 0 36,8181818182 94,0909090909 0,8181818182 45 115 3464,2561983471 0 0 0 0
Цех N6 0,8 1,1 0,012 3865,9090909091 46,3909090909 40,824 0,57 58,78656 71,5713532961 0,8181818182 55 105 3865,9090909091 0 0 45 85,9090909091 0,8181818182 55 105 3865,9090909091 0 0 0 0
Цех N7 0,9 1,1 0,012 1656,8181818182 19,8818181818 19,683 0,57 28,34352 34,5076167678 0,8181818182 55 45 1656,8181818182 0 0 45 36,8181818182 0,8181818182 55 45 1656,8181818182 0 0 0 0
Цех N8 0,9 1,3 0,018 9489,0495867769 170,802892562 199,8393842975 0,57 287,7687133884 350,3521256131 0,8181818182 275 45 9489,0495867769 45 40 225 36,8181818182 0,8181818182 275 45 9489,0495867769 45 40 36,8181818182 32,7272727273
Цех N9 0,6 1,1 0,012 6627,2727272727 79,5272727273 52,488 0,57 75,58272 92,0203113807 0,8181818182 60 165 6627,2727272727 0 0 49,0909090909 135 0,8181818182 60 165 6627,2727272727 0 0 0 0
Цех N10 0,85 1,1 0,015 8568,5950413223 128,5289256198 120,1745454545 0,57 173,0513454545 210,686234811 0,8181818182 80 160 8568,5950413223 0 0 65,4545454545 130,9090909091 0,8181818182 80 160 8568,5950413223 0 0 0 0
Завод 1 1,1 0,0012 322426,859504132 386,912231405 425,6034545455 0,57 612,8689745455 746,1545955641 0,8181818182 845 570 322426,859504132 0 0 691,3636363636 466,3636363636 0,8181818182 845 570 322426,859504132 0 0 0 0

Группы приемников по цехам Ру, кВт Ки Кс cos f tg f Кпра Рсм, кВт Qсм, квар Sсм, кВА Pр, кВт Qр, квар Sр, кВА















Цех N1
Cиловая нагрузка 1200 0,5 0,6 0,85 0,61 360 219,6 421,6920203181 720 439,2 843,3840406363
Осветительная нагрузка 120,9979338843 0,9 0,85 0,57 1,44 1,1 101,8197613636 146,6204563636 178,507204416 113,1330681818 162,9116181818 198,34133824
Всего нагрузка НН 1320,9979338843 461,8197613636 366,2204563636 600,1992247342 833,1330681818 602,1116181818 1041,7253788763
Цех N2
Cиловая нагрузка 975 0,3 0,4 0,6 1,33 117 155,61 194,688140625 390 518,7 648,9604687498
Осветительная нагрузка 40,1652892562 0,9 0,85 0,57 1,44 1,1 33,7990909091 48,6706909091 59,2555035406 37,5545454545 54,0785454545 65,8394483784
Всего нагрузка НН 1015,1652892562 150,7990909091 204,2806909091 253,9436441655 427,5545454545 572,7785454545 714,7999171283
Цех N3
Cиловая нагрузка 700 0,5 0,6 0,85 0,61 210 128,1 245,9870118523 420 256,2 491,9740237045
Осветительная нагрузка 192,7933884298 0,9 0,85 0,57 1,44 1,1 162,2356363636 233,6193163636 284,4264169948 180,2618181818 259,5770181818 316,0293522165
Всего нагрузка НН 892,7933884298 372,2356363636 361,7193163636 530,4134288471 600,2618181818 515,7770181818 808,003375921
Цех N4
Cиловая нагрузка 975 0,2 0,23 0,55 1,5 44,85 67,275 80,8544873523 224,25 336,375 404,2724367614
Осветительная нагрузка 112,4628099174 0,9 0,85 0,57 1,44 1,1 94,6374545455 136,2779345455 165,9154099137 105,1527272727 151,4199272727 184,3504554596
Всего нагрузка НН 1087,4628099174 139,4874545455 203,5529345455 246,7698972659 329,4027272727 487,7949272727 588,622892221
Цех N5
Cиловая нагрузка 500 0,2 0,23 0,55 1,5 23 34,5 41,4638396678 115 172,5 207,3191983392
Осветительная нагрузка 51,9638429752 0,9 0,85 0,57 1,44 1,1 43,7275738636 62,9677063636 76,6618077056 48,5861931818 69,9641181818 85,1797863396
Всего нагрузка НН 551,9638429752 66,7275738636 97,4677063636 118,1256473735 163,5861931818 242,4641181818 292,4989846788
Цех N6
Cиловая нагрузка 950 0,7 0,75 0,8 0,75 498,75 374,0625 623,4375 712,5 534,375 890,625
Осветительная нагрузка 46,3909090909 0,9 0,8 0,57 1,44 1,1 36,7416 52,907904 64,4142179665 40,824 58,78656 71,5713532961
Всего нагрузка НН 996,3909090909 535,4916 426,970404 687,8517179665 753,324 593,16156 962,1963532961
Цех N7
Cиловая нагрузка 800 0,7 0,75 0,8 0,75 420 315 525 600 450 750
Осветительная нагрузка 19,8818181818 0,9 0,9 0,57 1,44 1,1 17,7147 25,509168 31,056855091 19,683 28,34352 34,5076167678
Всего нагрузка НН 819,8818181818 437,7147 340,509168 556,056855091 619,683 478,34352 784,5076167678
Цех N8
Cиловая нагрузка 280 0,2 0,2 0,5 1,7 11,2 19,04 22,0898528741 56 95,2 110,4492643706
Осветительная нагрузка 170,802892562 0,9 0,9 0,57 1,44 1,3 179,8554458678 258,9918420496 315,3169130518 199,8393842975 287,7687133884 350,3521256131
Всего нагрузка НН 450,802892562 191,0554458678 278,0318420496 337,4067659259 255,8393842975 382,9687133884 460,8013899837
Цех N9
Cиловая нагрузка 40 0,25 0,2 0,5 1,7 2 3,4 3,9446165847 8 13,6 15,7784663387
Осветительная нагрузка 79,5272727273 0,9 0,9 0,57 1,44 1,1 70,8588 102,036672 124,2274203639 78,732 113,37408 138,030467071
Всего нагрузка НН 119,5272727273 72,8588 105,436672 128,1720369486 86,732 126,97408 153,8089334097
Цех N10
Cиловая нагрузка 488,3 0,2 0,23 0,55 1,5 22,4618 33,6927 40,4935858196 112,309 168,4635 202,467929098
Осветительная нагрузка 128,5289256198 0,9 0,85 0,57 1,44 1,1 108,1570909091 155,7462109091 189,6176113299 120,1745454545 173,0513454545 210,686234811
Всего нагрузка НН 616,8289256198 130,6188909091 189,4389109091 230,1111971495 232,4835454545 341,5148454545 413,154163909
Освещение завода 386,912231405 0,9 1 0,57 1,44 1,1 383,0431090909 551,5820770909 671,5391360077 425,6034545455 612,8689745455 746,1545955641

Производственный механизм Установленная мощность, кВт кол - во шт. Ки Кс cos f tg f Ру, кВт Pр, кВт Qр, квар


Механическое отделение
1. Токарный станок 5,9 7 0,12 0,2 0,5 1,73 41,3
Токарный станок 4 2 0,12 0,2 0,5 1,73 8
2. Зубофрезерный станок 4,5 5 0,12 0,2 0,5 1,73 22,5
3. Строгальный станок 3,9 3 0,12 0,2 0,5 1,73 11,7
4. Фрезерный станок 3,3 3 0,12 0,2 0,5 1,73 9,9
Фрезерный станок 3,4 4 0,12 0,2 0,5 1,73 13,6
5. Пресс-ножницы 0 0 0 0 0 0 0 0 0
6. Кран-балка ПВ-40% 5,5 3 0,1 0,2 0,5 1,7 16,5 3,3 5,61
7. Точильный станок 2,5 8 0,12 0,2 0,5 1,73 20
8. Вентилятор 4 6 0,65 0,7 0,8 0,75 24 16,8 12,6
Всех станков 32 0,12 0,2 0,5 1,73 127 25,4 43,942
Итого 41 0,1939701493 0,271641791 0,5429850746 1,5866268657 167,5 45,5 62,152

Кузнечное отделение
9. Пневматический молот 17 3 0,3 0,4 0,6 1,33 51 20,4 27,132
10. Электропечь 10 3 0,5 0,6 0,85 0,61 30 18 10,98
11. Точильный станок 1,3 7 0,12 0,2 0,5 1,73 9,1 1,82 3,1486
12. Вентилятор 2,5 3 0,65 0,7 0,8 0,75 7,5 5,25 3,9375
Итого 16 0,3715881148 0,4658811475 0,6828893443 1,1014139344 97,6 45,47 45,1981

Сварочное отделение
13.Сварочный аппарат ГПВ-60 25 4 0,35 0,6 0,6 1,33 100 60 79,8
14. Точильный станок 1,3 5 0,12 0,2 0,5 1,73 6,5 1,3 2,249
15. Вентилятор 4,6 2 0,65 0,7 0,8 0,75 9,2 6,44 4,83
Итого 11 0,3609334486 0,5854796889 0,6102852204 1,3063526361 115,7 67,74 86,879

Жестянично-медницкое отд
16. Пресс-ножницы 0 0 0 0 0 0 0 0 0
17. Точильный станок 0 0 0 0 0 0 0 0 0
18. Вентилятор 0 0 0 0 0 0 0 0 0
Итого 0 #DIV/0! #DIV/0! #DIV/0! #DIV/0! 0 0 0

Трубопроводное отделение
19. Трубогибочный станок 0 0 0 0 0 0 0 0 0
20. Станок резки труб 0 0 0 0 0 0 0 0 0
21. Вентилятор 0 0 0 0 0 0 0 0 0
Всех станков 0 0 0 0 0 0 0 0
Итого 0 #DIV/0! #DIV/0! #DIV/0! #DIV/0! 0 0 0

Гальваническое отделение
22.Преобразовательный агр-т. 14 2 0,6 0,6 0,78 0,8 28 16,8 13,44
23. Вентилятор 5,5 2 0,65 0,7 0,8 0,75 11 7,7 5,775
Итого 4 0,6141025641 0,6282051282 0,7856410256 0,7858974359 39 24,5 19,215

Слесарно-сборочное отд
24. Вертикально-строгальный ст 5,7 5 0,12 0,2 0,5 1,73 28,5 5,7 9,861
25. Точильный станок 7,5 4 0,12 0,2 0,5 1,73 30 6 10,38
26. Кран-балка ПВ-40% 2,5 4 0,1 0,2 0,5 1,7 10 2 3,4
Всех станков 9 4,14 11,7 29,25 101,205 58,5 684,45 69269,76225
Итого 13 0,117080292 0,2 0,5 1,725620438 68,5 698,15 23,641
Итого 85 #DIV/0! #DIV/0! #DIV/0! #DIV/0! 488,3 881,36 237,0851
Плотность максимальной нагрузки , кВА/м2 Ho до 0,05 до 0,1 до 0,2 до 0,3 свыше 0,3
Рациональная мощность трансформатора Sт.ном , кВА 400 630 1000 1600 2500







Категория b Pнн Qнн Sт.ном Но F, м2 Sр, кВА G H Qвн Qкн cos f




Цех N1 1 0,7 833,1330681818 602,1116181818 630 1,8891906308 8066,5289256198 1041,7253788763 0,1291417149 2 289,5052515965 312,6063665853 0,9445953154



Цех N2 2 0,9 427,5545454545 572,7785454545 630 0,7540644541 3347,1074380165 714,7999171283 0,2135575061 1 372,405841336 200,3727041186 0,7540644541



Цех N3 1 0,7 600,2618181818 515,7770181818 400 2,1437922078 12852,8925619835 808,003375921 0,062865489 3 587,6102021179 -71,8331839361 0,7145974026



Цех N4 2 0,9 329,4027272727 487,7949272727 400 0,9150075758 8033,0578512397 588,622892221 0,073275072 1 145,2371965623 342,5577307104 0,9150075758



Цех N5 3 0,95 163,5861931818 242,4641181818 400 0,4304899821 3464,2561983471 292,4989846788 0,084433416 1 342,9862350012 -100,5221168194 0,4304899821



Цех N6 1 0,7 753,324 593,16156 630 1,7082176871 3865,9090909091 962,1963532961 0,2488926487 2 458,7231747187 134,4383852813 0,8541088435



Цех N7 1 0,7 619,683 478,34352 1000 0,8852614286 1656,8181818182 784,5076167678 0,4735025396 1 325,5656301132 152,7778898868 0,8852614286



Цех N8 3 0,95 255,8393842975 382,9687133884 400 0,6732615376 9489,0495867769 460,8013899837 0,048561385 1 280,9736810491 101,9950323394 0,6732615376



Цех N9 3 0,95 86,732 126,97408 400 0,2282421053 6627,2727272727 153,8089334097 0,023208481 1 369,9696746708 -242,9955946708 0,2282421053



Цех N10 3 0,95 232,4835454545 341,5148454545 400 0,6117988038 8568,5950413223 413,154163909 0,0482172587 1 300,5850979222 40,9297475324 0,6117988038














Категория b Pнн Qнн Sт.ном Но F, м2 Sр, кВА G H Qвн Qкн cos f Qбат cos f Q`рн Кз
Цех N1 1 0,7 833,13 602,11 630 1,8891836735 8066,5 1178,2237452199 0,1460638127 2 289,5140810047 312,5959189953 0,9445918367



Цех N 0 0 0 0 0 0 0 0 0 0 0 0 0



Цех N 0 0 0 0 0 0 0 0 0 0 0 0 0



ТП N1 1 0,7 833,13 602,11 630 1,8891836735 8066,5 1178,2237452199 0,1460638127 2 289,5140810047 312,5959189953 0,9445918367 330 0,998821352 272,11 0,6955883771










Цех N3 1 0,7 600,26 515,78 630 1,3611337868 12853 848,8958329501 0,0660465131 2 646,2290092529 -130,4490092529 0,6805668934



Цех N 0 0 0 0 0 0 0 0 0 0 0 0 0



Цех N 0 0 0 0 0 0 0 0 0 0 0 0 0



ТП N2 1 0,7 600,26 515,78 630 1,3611337868 12853 848,8958329501 0,0660465131 2 646,2290092529 -130,4490092529 0,6805668934 330 0,8847342757 185,78 0,4986920888










Цех N7 1 0,7 619,68 478,34 1000 0,8852571429 1656,8 876,3598603314 0,5289472841 1 325,571340262 152,768659738 0,8852571429



Цех N 0 0 0 0 0 0 0 0 0 0 0 0 0



Цех N 0 0 0 0 0 0 0 0 0 0 0 0 0



ТП N3 1 0,7 619,68 478,34 630 1,405170068 1656,8 876,3598603314 0,5289472841 2 627,6310202659 -149,2910202659 0,702585034 330 0,901418262 148,34 0,5057044572










Цех N2 2 0,9 427,55 572,78 630 0,7540564374 3347,1 604,6470085926 0,1806480262 1 372,4110598519 200,3689401481 0,7540564374



Цех N5 3 0,95 163,4 242,46 400 0,43 3464,3 231,0824960918 0,0667039506 1 343,074977228 -100,614977228 0,43



Цех N9 3 0,95 86,732 126,97 400 0,2282421053 6627,3 122,6575706917 0,0185079249 1 369,9696746708 -242,9996746708 0,2282421053



ТП N4 2 0,9 677,682 942,21 630 1,1952063492 13438,7 958,3870753761 0,0713154602 2 909,2321523549 32,9778476451 0,5976031746 660 0,9385407099 282,21 0,5826150297










Цех N4 2 0,9 329,4 486,79 400 0,915 8033 465,8419474457 0,0579910304 1 145,2433819491 341,5466180509 0,915



Цех N8 3 0,95 255,84 382,97 400 0,6732631579 9489 460,8 0,0485614923 1 280,9731204226 101,9968795774 0,6732631579



Цех N10 3 0,95 233,06 342,38 400 0,6133157895 8568,6 329,5966128467 0,0384656318 1 300,1383620932 42,2416379068 0,6133157895



ТП N5 2 0,9 818,3 1212,14 630 1,4432098765 26090,6 1256,2385602924 0,0481490867 2 785,0739519306 427,0660480694 0,7216049383 660 0,9885197996 552,14 0,7834557364










Цех N6 1 0,7 753,32 593,16 630 1,7082086168 3865,9 1065,3553608069 0,2755775785 2 458,729743531 134,430256469 0,8541043084



Цех N







Цех N







ТП N6 1 0,7 753,32 593,16 630 1,7082086168 3865,9 1065,3553608069 0,2755775785 2 458,729743531 134,430256469 0,8541043084 330 0,9857116394 263,16 0,6333035996











Категория b Pнн Qнн Sт.ном Но F, м2 Sр, кВА G H Qвн Qкн cos f




Цех N1 1 0,7 833,13 602,11 630 1,8891836735 8066,5 1178,2237452199 0,1460638127 2 289,5140810047 312,5959189953 0,9445918367




Цех N2 2 0,9 427,55 572,78 630 0,7540564374 3347,1 604,6470085926 0,1806480262 1 372,4110598519 200,3689401481 0,7540564374




Цех N3 1 0,7 600,26 515,78 400 2,1437857143 12853 848,8958329501 0,0660465131 3 587,6120594406 -71,8320594406 0,7145952381




Цех N4 2 0,9 329,4 486,79 400 0,915 8033 465,8419474457 0,0579910304 1 145,2433819491 341,5466180509 0,915




Цех N5 3 0,95 163,4 242,46 400 0,43 3464,3 231,0824960918 0,0667039506 1 343,074977228 -100,614977228 0,43




Цех N6 1 0,7 753,32 593,16 630 1,7082086168 3865,9 1065,3553608069 0,2755775785 2 458,729743531 134,430256469 0,8541043084




Цех N7 1 0,7 619,68 478,34 1000 0,8852571429 1656,8 876,3598603314 0,5289472841 1 325,571340262 152,768659738 0,8852571429




Цех N8 3 0,95 255,84 382,97 400 0,6732631579 9489 460,8 0,0485614923 1 280,9731204226 101,9968795774 0,6732631579




Цех N9 3 0,95 86,732 126,97 400 0,2282421053 6627,3 122,6575706917 0,0185079249 1 369,9696746708 -242,9996746708 0,2282421053




Цех N10 3 0,95 233,06 342,38 400 0,6133157895 8568,6 329,5966128467 0,0384656318 1 300,1383620932 42,2416379068 0,6133157895














Наименование ТП N цеха по генплану Pнн, кВт Qнн, кВАр Sр, кВА Категория G, кВА/м2 F, м2 Sт.ном, кВА B H







ТП N 1 Цех N1 833,1330681818 602,1116181818 1027,9343899528 1 0,1291417149 8066,5289256198 630 0,7 2







ТП N 2 Цех N3 600,2618181818 515,7770181818 791,4165672081 1 0,062865489 12852,8925619835 630 0,7 2







ТП N 3 Цех N7 619,683 478,34352 782,8279144327 1 0,4735025396 1656,8181818182 630 0,7 2







ТП N 4 Цех N2 427,55 572,78 604,6470085926 2 0,1806480262 3347,1 630 0,9 1








Цех N5 163,4 242,46 231,0824960918 3 0,0667039506 3464,3 400 0,95 1








Цех N9 86,732 126,97 122,6575706917 3 0,0185079249 6627,3 400 0,95 1







ТП N 5 Цех N4 329,4 486,79 465,8419474457 2 0,0579910304 8033 400 0,9 1








Цех N8 255,84 382,97 460,8 3 0,0485614923 9489 400 0,95 1








Цех N10 233,06 342,38 329,5966128467 3 0,0384656318 8568,6 400 0,95 1







ТП N 6 Цех N6 753,32 593,16 1065,3553608069 1 0,2755775785 3865,9 630 0,7 2

















Наименование ТП N цеха по генплану Qвн, кВАр Qкн, кВАр Qбат, кВАр cos fнн Q'рн, кВАр Рнн, кВт








ТП N 1 1 289,5140810047 312,5959189953 330 0,998821352 272,11 833,13








ТП N 2 3 646,2290092529 -130,4490092529 330 0,8847342757 185,78 600,26








ТП N 3 7 627,6310202659 -149,2910202659 330 0,901418262 148,34 619,68








ТП N 4 2,5,9 909,2321523549 32,9778476451 660 0,9385407099 282,21 677,682








ТП N 5 4,8,10 785,0739519306 427,0660480694 660 0,9885197996 552,14 818,3








ТП N 6 6 458,729743531 134,430256469 330 0,9857116394 263,16 753,32





























Категория b Pнн Qнн Sт.ном Но F, м2 Sр, кВА G H Qвн Qкн cos f Qбат cos f Q`рн

ТП N1 1 0,7 833,13 602,11 630 1,8891836735 8066,5 1178,2237452199 0,1460638127 2 289,5140810047 312,5959189953 0,9445918367 330 0,998821352 272,11

ТП N2 1 0,7 600,26 515,78 630 1,3611337868 12853 848,8958329501 0,0660465131 2 646,2290092529 -130,4490092529 0,6805668934 330 0,8847342757 185,78

ТП N3 1 0,7 619,68 478,34 630 1,405170068 1656,8 876,3598603314 0,5289472841 2 627,6310202659 -149,2910202659 0,702585034 330 0,901418262 148,34

ТП N4 2 0,9 677,682 942,21 630 1,1952063492 13438,7 958,3870753761 0,0713154602 2 909,2321523549 32,9778476451 0,5976031746 660 0,9385407099 282,21

ТП N5 2 0,9 818,3 1212,14 630 1,4432098765 26090,6 1256,2385602924 0,0481490867 2 785,0739519306 427,0660480694 0,7216049383 660 0,9885197996 552,14

ТП N6 1 0,7 753,32 593,16 630 1,7082086168 3865,9 1065,3553608069 0,2755775785 2 458,729743531 134,430256469 0,8541043084 330 0,9857116394 263,16











Потери мощности в тр-рах цеховых ТП ^Pхх ^Pкз Ixx % Uкз Pнн Q`рн Sт.ном Kз ^Pт ^Qт







ТП N1 ТМ-630/10 1,5 8 2 5,5 833,13 272,11 630 0,6955883771 5,3707455228 65,6898149414
843,8714910456 733,4896298828 734,6392176624 42,4646946626 35,3872455521

ТП N2 ТМ-630/10 1,5 8 2 5,5 600,26 185,78 630 0,4986920888 3,4895503956 32,3539239264
607,2391007911 580,4878478528 581,532991073 33,6146237614 28,0121864679

ТП N3 ТМ-630/10 1,5 8 2 5,5 619,68 148,34 630 0,5057044572 3,5458959839 33,1467566569
626,7717919678 544,6335133138 545,783113891 31,5481568723 26,2901307269

ТП N4 ТМ-630/10 1,5 8 2 5,5 677,682 282,21 630 0,5826150297 4,215522183 43,5412545514
686,1130443661 1029,2925091028 1029,9588804335 59,5351954008 49,612662834

ТП N5 ТМ-630/10 1,5 8 2 5,5 818,3 552,14 630 0,7834557364 6,4104231272 90,1870493404
831,1208462545 1392,5140986808 1393,11081997 80,5266369925 67,1055308271

ТП N6 ТМ-630/10 1,5 8 2 5,5 753,32 263,16 630 0,6333035996 4,7085875939 52,341594258
762,7371751877 697,8431885159 698,9353261271 40,4008859033 33,6674049194

Итого 55,4814496127 634,5207873489
















Наименование ТП N цеха по генплану Pу, кВт Pнн, кВт Qнн, кВАр Sт.ном, кВА Kз ^Pт, кВт ^Qт, кВт Pвн, кВт Qвн, кВАр Sр.в, кВА

ТП N 1 1 1320,9979338843 833,13 272,11 630 0,6955883771 5,3707455228 65,6898149414 843,8714910456 403,4896298828 935,3731740982

ТП N 2 3 892,7933884298 600,26 185,78 630 0,4986920888 3,4895503956 32,3539239264 607,2391007911 250,4878478528 656,8740270794

ТП N 3 7 819,8818181818 619,68 148,34 630 0,5057044572 3,5458959839 33,1467566569 626,7717919678 214,6335133138 662,5031503653

ТП N 4 2,5,9 1686,6564049587 677,682 282,21 630 0,5826150297 4,215522183 43,5412545514 686,1130443661 369,2925091028 779,1842316992

ТП N 5 4,8,10 1925,1779338843 818,3 552,14 630 0,7834557364 6,4104231272 90,1870493404 831,1208462545 732,5140986808 1107,8532239629

ТП N 6 6 996,3909090909 753,32 263,16 630 0,6333035996 4,7085875939 52,341594258 762,7371751877 367,8431885159 846,8037610633












Kрм сумPр Pросум ^Pтсум Pозсум Pрсум сумQр Qросум ^Qтсум Qозсум Qрсум Sр, кВА





Расчетная нагрузка предприятия в целом 0,95 4302,0002820248 943,9412820248 55,4814496127 425,6034545455 5511,9264541065 2984,6135 1359,2754461157 634,5207873489 612,8689745455 5442,0480330101 7745,7872439842






Ру, кВт Рсм, кВт Ки Кс cos f cos fk









7871,8150826446 2558,8089538223 0,3250595863 0,7002103576 0,7116031309 0,8914260581






























Нагрузка цеха по генплану Ррi Рроi ri, мм Ai, град













1 833,1330681818 113,1330681818 16,2847932781 48,885233465













2 427,5545454545 37,5545454545 11,6659692568 31,6208458251













3 600,2618181818 180,2618181818 13,8227808717 108,1099156732













4 329,4027272727 105,1527272727 10,2397336209 114,9200619303













5 163,5861931818 48,5861931818 7,2160309404 106,922407113













6 753,324 40,824 15,4851695728 19,5090558644













7 619,683 19,683 14,0446155234 11,4346851535













8 255,8393842975 199,8393842975 9,0242010891 281,2005608309













9 86,732 52,488 5,2542985306 217,8628418577













10 232,4835454545 120,1745454545 8,6024305224 186,0898855403
































N цеха по генплану Ррi Хi Ррi*Xi, кВт*м Yi Ррi*Yi, кВт*м












1 833,1330681818 25 20828,3267045455 25 20828,3267045455












2 427,5545454545 60 25653,2727272727 64 27363,4909090909












3 600,2618181818 30 32414,1381818182 54 32414,1381818182












4 329,4027272727 46 15152,5254545455 21 6917,4572727273












5 163,5861931818 654 106985,370340909 45 7361,3786931818












6 600,26 652 391369,52 254 152466,04












7 619,683 534 330910,722 56 34702,248












8 255,8393842975 664 169877,351173554 25 6395,984607438












9 86,732 6464 560635,648 54 4683,528












10 232,4835454545 546 126936,015818182 85 19761,1013636364












Сумма 4148,9362820248 429,2095056065 1780762,89040083 75,4154010723 312893,693732438









































































































Расчет РМЦ Ру, кВт Кс tg f Pр, кВт Qр, квар Sр, кВА Iр, А Fэк F,мм2 Iдоп, А







Механическое отделение








1. Токарный станок 5,9 0,2 1,73 1,18 2,0414 2,3579045697 1,8907456084 1,3505325774 2,5








Токарный станок 4 0,2 1,73 0,8 1,384 1,5985793693 1,2818614294 0,9156153067 2,5



2. Зубофрезерный станок 4,5 0,2 1,73 0,9 1,557 1,7984017905 1,4420941081 1,0300672201 2,5








3. Строгальный станок 3,9 0,2 1,73 0,78 1,3494 1,5586148851 1,2498148937 0,8927249241 2,5








4. Фрезерный станок 3,3 0,2 1,73 0,66 1,1418 1,3188279797 1,0575356793 0,7553826281 2,5








Фрезерный станок 3,4 0,2 1,73 0,68 1,1764 1,3587924639 1,089582215 0,7782730107 2,5








5. Пресс-ножницы 0 0 0 0 0 0 0 0 0








6. Кран-балка ПВ-40% 5,5 0,2 1,7 1,1 1,87 2,1695391216 1,7396999942 1,242642853 2,5








7. Точильный станок 2,5 0,2 1,73 0,5 0,865 0,9991121058 0,8011633934 0,5722595667 2,5








8. Вентилятор 4 0,7 0,75 2,8 2,1 3,5 2,8065638086 2,0046884347 2,5

Кузнечное отделение
9. Пневматический молот 17 0,4 1,33 6,8 9,044 11,3152081731 9,0733867843 6,4809905602 10 46
10. Электропечь 10 0,6 0,61 6 3,66 7,0282003386 5,6357407742 4,0255291244 6 35
11. Точильный станок 1,3 0,2 1,73 0,26 0,4498 0,519538295 0,4166049646 0,2975749747 2,5
12. Вентилятор 2,5 0,7 0,75 1,75 1,3125 2,1875 1,7541023804 1,2529302717 2,5

Сварочное отделение
13.Сварочный аппарат ГПВ-60 25 0,6 1,33 15 19,95 24,9600180288 20,0148237888 14,2963027063
14. Точильный станок 1,3 0,2 1,73 0,26 0,4498 0,519538295 0,4166049646 0,2975749747 2,5
15. Вентилятор 4,6 0,7 0,75 3,22 2,415 4,025 3,2275483798 2,3053916999 2,5

Жестянично-медницкое отд
16. Пресс-ножницы 0 0 0 0 0 0 0 0
17. Точильный станок 0 0 0 0 0 0 0 0
18. Вентилятор 0 0 0 0 0 0 0 0

Трубопроводное отделение
19. Трубогибочный станок 0 0 0 0 0 0 0 0
20. Станок резки труб 0 0 0 0 0 0 0 0
21. Вентилятор 0 0 0 0 0 0 0 0

Гальваническое отделение
22.Преобразовательный агр-т. 14 0,6 0,8 8,4 6,72 10,7572487189 8,6259728383 6,1614091702 6 35
23. Вентилятор 5,5 0,7 0,75 3,85 2,8875 4,8125 3,8590252368 2,7564465977 2,5

Слесарно-сборочное отд
24. Вертикально-строгальный ст 5,7 0,2 1,73 1,14 1,9722 2,2779756013 1,8266525369 1,3047518121 2,5
25. Точильный станок 7,5 0,2 1,73 1,5 2,595 2,9973363175 2,4034901802 1,7167787001 2,5
26. Кран-балка ПВ-40% 2,5 0,2 1,7 0,5 0,85 0,9861541462 0,7907727247 0,5648376605 2,5

Светотехнический и электр. длина ширина высота площ. Индекс наим.ос коэф.зап отнош. число свет. кпд
расчет освещения А В Н S' i Е К Z N n Ф Pном.л Ксо Pу Рро
Механическое отделение 20 68 6,5 1360 2,3776223776 75 1,5 1 100 0,6 2550 125 1 12,5 12,5
Кузнечное отделение 11,4 27,4 6,5 312,36 1,2385408406 75 1,5 1 30 0,56 2091,6964285714 125 1 3,75 3,75
Сварочное отделение 12,5 15,39 6,5 192,375 1,0611743939 75 1,5 1 28 0,55 1405,3368506494 125 1 3,5 3,5
Жестянично-медницкое отд 0 0 0 0 #DIV/0! 0 0 0 0 0 #DIV/0! 0 0 0 0
Трубопроводное отделение 0 0 0 0 #DIV/0! 0 0 0 0 0 #DIV/0! 0 0 0 0
Гальваническое отделение 11,4 18,24 6,5 207,936 1,0792899408 75 1,5 1 24 0,53 1839,0566037736 125 1 3 3
Слесарно-сборочное отд 0 0 0 0 #DIV/0! 0 0 0 0 0 #DIV/0! 0 0 0 0


Производственный механизм Приемники по плану цеха Группа приемников кол - во шт. Одного Ру, кВт Общее Ру, кВт Ки Кс cos f tg f Pсм, кВт Qсм, квар КПД'э Км Pр, кВт Qр, кВАр Sр, кВА
Магистраль 1















Механическое отделение
1. Токарный станок 1 - 5 А 7 5,9 41,3 0,12 0,2 0,5 1,73 0,708 1,22484 1,6666666667 8,26 14,2898 16,5053319882
Токарный станок 6 - 9 А 2 4 8 0,12 0,2 0,5 1,73 0,48 0,8304 1,6666666667 1,6 2,768 3,1971587386
2. Зубофрезерный станок 22 - 28 А 5 4,5 22,5 0,12 0,2 0,5 1,73 0,54 0,9342 1,6666666667 4,5 7,785 8,9920089524
3. Строгальный станок 10 - 15 А 3 3,9 11,7 0,12 0,2 0,5 1,73 0,468 0,80964 1,6666666667 2,34 4,0482 4,6758446552
4. Фрезерный станок 17 - 19 А 3 3,3 9,9 0,12 0,2 0,5 1,73 0,396 0,68508 1,6666666667 1,98 3,4254 3,9564839391
Фрезерный станок

4 3,4 13,6 0,12 0,2 0,5 1,73 0,408 0,70584 1,6666666667 2,72 4,7056 5,4351698557
5. Пресс-ножницы

0 0 0 0 0 0 0 0 0 #DIV/0! 0 0 0
6. Кран-балка ПВ-40% 29 - 32 А 3 5,5 16,5 0,1 0,2 0,5 1,7 0,55 0,935 2 3,3 5,61 6,5086173647
7. Точильный станок 20 - 21 А 8 2,5 20 0,12 0,2 0,5 1,73 0,3 0,519 1,6666666667 4 6,92 7,9928968466
8. Вентилятор 50 - 53 Б 6 4 24 0,65 0,7 0,8 0,75 2,6 1,95 1,0769230769 16,8 12,6 21
Итого силовая нагрузка 41 167,5 45,5 62,152 77,0267557671
Итого осветительная нагрузка 12,5 12,5

Магистраль 2
Кузнечное отделение
9. Пневматический молот 33 - 35 А 3 17 51 0,3 0,4 0,6 1,33 5,1 6,783 1,3333333333 20,4 27,132 33,9456245192
10. Электропечь 39 - 41 А 3 10 30 0,5 0,6 0,85 0,61 5 3,05 1,2 18 10,98 21,0846010159
11. Точильный станок 36 - 38 А 7 1,3 9,1 0,12 0,2 0,5 1,73 0,156 0,26988 1,6666666667 1,82 3,1486 3,6367680652
12. Вентилятор
Б 3 2,5 7,5 0,65 0,7 0,8 0,75 1,625 1,21875 1,0769230769 5,25 3,9375 6,5625
Итого силовая нагрузка 16 97,6 45,47 45,1981 64,1123166296
Итого осветительная нагрузка 3,75 3,75
Магистраль 3
Сварочное отделение

13.Сварочный аппарат ГПВ-60 45 - 46 А 4 25 100 0,35 0,6 0,6 1,33 8,75 11,6375 1,7142857143 60 79,8 99,8400721154
14. Точильный станок 42 - 44 А 5 1,3 6,5 0,12 0,2 0,5 1,73 0,156 0,26988 1,6666666667 1,3 2,249 2,5976914751
15. Вентилятор 61 - 64 Б 2 4,6 9,2 0,65 0,7 0,8 0,75 2,99 2,2425 1,0769230769 6,44 4,83 8,05
Итого силовая нагрузка 11 115,7 67,74 86,879 110,1665477402
Итого осветительная нагрузка 3,5 3,5

Жестянично-медницкое отд
16. Пресс-ножницы
А 0 0 0 0 0 0 0 0 0 #DIV/0! 0 0 0
17. Точильный станок
А 0 0 0 0 0 0 0 0 0 #DIV/0! 0 0 0
18. Вентилятор
Б 0 0 0 0 0 0 0 0 0 #DIV/0! 0 0 0
Итого силовая нагрузка 0 0 0 0 0
Итого осветительная нагрузка 0 0

Трубопроводное отделение
13.Сварочный аппарат ГПВ-60
А 0 0 0 0 0 0 0 0 0 #DIV/0! 0 0 0
14. Точильный станок
А 0 0 0 0 0 0 0 0 0 #DIV/0! 0 0 0
15. Вентилятор
Б 0 0 0 0 0 0 0 0 0 #DIV/0! 0 0 0
Итого силовая нагрузка 0 0 0 0 0
Итого осветительная нагрузка 0 0

Магистраль 2
Гальваническое отделение
22.Преобразовательный агр-т. 47 - 49 А 2 14 28 0,6 0,6 0,78 0,8 8,4 6,72 1 16,8 13,44 21,5144974378
23. Вентилятор 56 - 60 Б 2 5,5 11 0,65 0,7 0,8 0,75 3,575 2,68125 1,0769230769 7,7 5,775 9,625
Итого силовая нагрузка 4 39 24,5 19,215 31,1362525844
Итого осветительная нагрузка 3 3
Магистраль 3
Слесарно-сборочное отд
24. Вертикально-строгальный ст
А 5 5,7 28,5 0,12 0,2 0,5 1,73 0,684 1,18332 1,6666666667 5,7 9,861 11,3898780064
25. Точильный станок
А 4 7,5 30 0,12 0,2 0,5 1,73 0,9 1,557 1,6666666667 6 10,38 11,9893452699
26. Кран-балка ПВ-40%
А 4 2,5 10 0,1 0,2 0,5 1,7 0,25 0,425 2 2 3,4 3,9446165847
Итого силовая нагрузка 13 68,5 684,45 69269,76225 69273,1436703577
Итого осветительная нагрузка 0 0

Выбор расчетных параметров по варианту U1, кВ U2, кВ U3, кВ U4, кВ Sн.т. МВА Pном, МВт l1, км l2, км Sc, МВА Xc, о.е. Кз

220 110 35 10 100 133 12 33 575 1,45 0,65

Технико-экономические расчеты при выборе схем внешнего электоснабжения Uрац, кВ Qкв, кВАр S'рсум, кВА Sн.т. МВА > S'рсум 2*Kз
Вариант 1 45,6290206737 4625,7408280585 5572,0454671813 100 4286,1888209087
Вариант 2 45,6290206737 4625,7408280585 5572,0454671813 100 4286,1888209087 3980,0324765581

Выбор трансформаторов ГПП U, кВ ^Pхх ^Pкз Ixx % Uкз Uв, кВ 1,4*Sнт> S'рсум Кз
ТМ - 4000/150 Вариант 1 110 8,4 35 1,2 10,5 4000 5600 5572,0454671813 0,6965056834
ТМ - 4000/35 Вариант 2 35 5,3 33,5 0,9 7,5 4000 5600 5572,0454671813 0,6965056834


^Pт, кВт ^Qт, КВАр S''рсум, кВА Iмах. раб. Sб Хс*б Хт*б Хсум*б Sроткл, кВА Iроткл
Вариант 1 50,7584116904 936 5832,1559869992 30,6108802641 6,1237637863 0,0154425348 0,1607487994 0,1761913342 3263,4976217777 17,1289202767
Вариант 2 43,1030511894 672 5750,9487166048 94,8660511322 6,0384961524 0,015227512 0,1132218029 0,1284493149 4476,4738564097 73,842668172

Выбор сечения ВЛ по нагреву ^U%<5% ^Uав%<10%

Iр2 Fэк Iдоп Ro Xo Iр1 cos f sin f ^U% ^Uав%
Вариант 1 15,305440132 13,9140364837 265 0,45 0,362 30,6108802641 0,86 0,51 0,1653112565 0,3306225129
Вариант 2 47,4330255661 43,1209323328 265 0,45 0,362 94,8660511322 0,86 0,51 4,4278690236 8,8557380472

Расчет технико-эккономических показателей линий Вариант 1 Вариант 2
Ков (стоимость одной ячейки выключателя) 23,72 6,35
Кол (стоимость одного километра двухцепной ВЛ) 13,5 10,7
Л 12 12 42,43 55,159
Кв (стоимость двух ячеек ) 47,44 12,7 34,19 44,447
Кл (стоимость сооружения ВЛ) 162 128,4 31,55 41,015
К (суммарные кап затраты) 209,44 141,1 59,54 77,402
Сэ (Эксплуотационные расходы) 33,1548907688 129,8595485874 80,53 104,689
^Pл (Потери мощности в линиях) 15,1798210468 72,8964980251 40,38 52,494
Tл (Время максимальных потерь в линиях) 2700 2700
^Ал (Потери электоэнергии в линиях) 40985,5168263267 196820,544667775
Сo (стоимость 1 кВт-ч электоэнергии) 0,64 0,64
Спл (стоимость ежегодных потерь в ВЛ) 26,2307307688 125,9651485874
Fв (норма ежегодной амортизации для выключателей) 0,064 0,064
Fл (норма ежегодной амортизации для линий) 0,024 0,024
Fл*Кл+Fв*Кв 6,92416 3,8944
Kот 28,7 12,35
Kт 57,4 24,7
Kоок 26,72 11,2
Kок 53,44 22,4
К 110,84 47,1
Кип 0,02 0,02
^P'хх 9,36 6,02
^P'кз 43,4 39,5
^Pt 60,8284304961 50,3644931934
Спт 177,7151758972 133,7257802382
Fт 0,024 0,24
Fок 0,064 0,064
Сэ 182,5129358972 141,0873802382

P Q S Ip Imax Fэк,мм стоимость длина линии расход R Cол ^Pл ^Aл Cкл

833,13 272,11 876 50,7 65,9 54,9 2,85 0,052 0,30 0,258 0,08 0,05 139,12 89,04

600,26 185,78 628 36,3 47,2 39,3 2,57 0,153 0,79 0,443 0,081 0,13 361,27 231,21

619,68 148,34 637 36,8 47,9 39,9 2,57 0,514 2,64 0,443 0,081 0,46 1248,06 798,76

677,682 282,21 734 42,4 55,2 46,0 2,85 0,621 3,54 0,258 0,08 0,43 1165,60 745,98

818,3 552,14 987 57,1 74,2 61,8 3,224 0,375 2,418 0,258 0,081 0,47 1272,78 814,58

753,32 263,16 798 46,1 60,0 50,0 2,57 0,435 2,2359 0,443 0,08 0,61 1656,50 1060,16

Sheet 2: Лист2

Номер цеха по генплану Ксо Кпра Руд, кВт/м2 F, м2 Руо, кВт Рро, кВт cos f Qро, квар Sро, кВА Масштаб длина ширина F, м2 длина ширина
Цех N1 0,85 1,1 0,015 8066,5289256198 120,9979338843 113,1330681818 0,57 162,9116181818 198,34133824 0,8181818182 70 140 8066,5289256198 50 45
Цех N2 0,85 1,1 0,012 3347,1074380165 40,1652892562 37,5545454545 0,57 54,0785454545 65,8394483784 0,8181818182 50 70 3347,1074380165 50 30
Цех N3 0,85 1,1 0,015 12852,8925619835 192,7933884298 180,2618181818 0,57 259,5770181818 316,0293522165 0,8181818182 185 80 12852,8925619835 80 55
Цех N4 0,85 1,1 0,014 8033,0578512397 112,4628099174 105,1527272727 0,57 151,4199272727 184,3504554596 0,8181818182 200 60 8033,0578512397 0 0
Цех N5 0,85 1,1 0,015 3464,2561983471 51,9638429752 48,5861931818 0,57 69,9641181818 85,1797863396 0,8181818182 45 115 3464,2561983471 0 0
Цех N6 0,8 1,1 0,012 3865,9090909091 46,3909090909 40,824 0,57 58,78656 71,5713532961 0,8181818182 55 105 3865,9090909091 0 0
Цех N7 0,9 1,1 0,012 1656,8181818182 19,8818181818 19,683 0,57 28,34352 34,5076167678 0,8181818182 55 45 1656,8181818182 0 0
Цех N8 0,9 1,3 0,018 9489,0495867769 170,802892562 199,8393842975 0,57 287,7687133884 350,3521256131 0,8181818182 275 45 9489,0495867769 45 40
Цех N9 0,6 1,1 0,012 6627,2727272727 79,5272727273 52,488 0,57 75,58272 92,0203113807 0,8181818182 60 165 6627,2727272727 0 0
Цех N10 0,85 1,1 0,015 8568,5950413223 128,5289256198 120,1745454545 0,57 173,0513454545 210,686234811 0,8181818182 80 160 8568,5950413223 0 0
Освешение територии 1 1,1 0,0012 322426,859504132 386,912231405 425,6034545455 0,57 612,8689745455 746,1545955641 0,8181818182 845 570 322426,859504132 0 0
