Конструкция окон

Введение

Современное окно- это сложная инженерная конструкция, к которой предъявляются очень высокие требования и от которой во многом зависит комфорт и дизайн жилья или производственного помещения. Архитекторам нужны окна, которые служили бы украшением здания, пропускали бы много света и соответствовали бы строительным требованиям. Теплотехники оценят окна с хорошей теплоизоляцией, плотным прилеганием створок, которые, в то же время, можно легко открыть для проветривания. Жильцы мечтают о недорогих, тепло сберегающих, легко моющихся окнах, которые оберегают от шума и защищают от взлома.

По виду материалов окна делятся на пластмассовые, деревянные, алюминиевые, а так же деревянно-алюминиевые. Причём каждый из вышеуказанных типов окон имеет свою сферу применения, и присущие им преимущества и недостатки.

Пластмассовые окна - идеально подходят для остекления офисов, витрин магазинов, производственных, и других нежилых помещений. Имеют низкую себестоимость и практически не требуют ухода. Из недостатков можно отметить несоответствие применяемых конструкций климатическим условиям нашего региона, низкую экологическую чистоту и эстетику.

Алюминиевые окна - основная сфера применения- производственные помещения, оформление фасадов общественных и других нежилых зданий, а так же торговых павильонов. Из достоинств можно отметить практически неограниченную долговечность таких конструкций, возможность остекления значительных площадей и т. д., но такие окна в жилых помещениях, как правило, не применяются.

Деревянные окна - получили наибольшее распространение в жилищном строительстве. Достоинства деревянных окон: хорошие теплоизолирующие свойства, экологическая чистота и прекрасный внешний вид (здесь идёт речь об окнах современной конструкции: тройное остекление, качественные материалы и высокие технологии изготовления). Недостатком деревянных окон является их подверженность негативному воздействию атмосферы, что особенно актуально в городах, и как следствие, необходимость достаточно часто производить их ремонт и покраску. Однако, с появлением современных лакокрасочных материалов, это перестаёт быть проблемой- окна на протяжении всего срока эксплуатации сохраняют первоначальный внешний вид и прочность.

Составные части окон.

Окно - элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещений, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.

Рамочная конструкция (элемент) оконного блока - сборочная единица оконного блока, состоящая из брусков .(профилей), соединенных между собой посредством жестких угловых связей: на шипах и клее, сварке, механических связях (винтовых, на зубчатых пластинах, путем оарессовки) и др.

Оконный блок - светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий.

Оконный блок состоит из сборочных единиц:, коробки и створчатых элементов, встроенных систем проветривания и может включать в себя ряд дополнительных элементов: жалюзи, ставни и др.

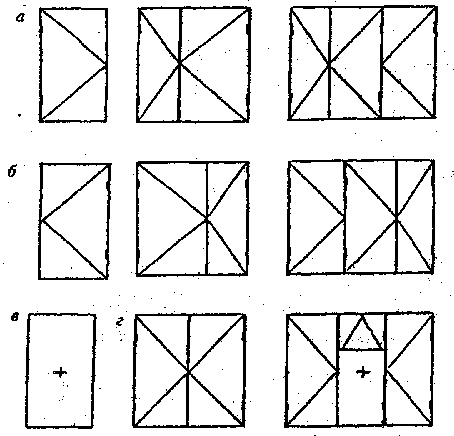

а - оконные блоки левого открывают; 6 - оконные блоки правого открывания; в - не открывающийся оконный блок; г - оконные блоки симметричного открывания

Оконные рамы виды, конструкций.

Оконная рама:

1) светопрозрачная конструкция со сложным переплетом, применяемая, как правило, для остекления веранд.

2) многоярусная оконная конструкция, состоящая из стоек, ригелей, перекладин и др., в ячейке, которой устанавливают стеклопакеты, створки, коробки, оконные блоки.

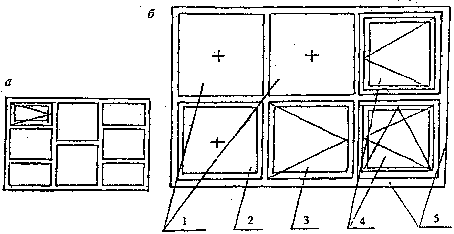

a - пример деревянной оконной рамы для остекления веранды; б - пример металлической рамы с различными видами заполнения конструкции: 1 - стеклопакетами; 2 - не открывающейся створкой (или остекленной коробкой); 3 - открывающейся (распашной) створкой; 4 - оконными блоками; 5 - рама

Варианты открывания окон:

    распашное - створки (полотна) поворачиваются вокруг вертикальной оси;

    подвесное - створки поворачиваются вокруг верхней горизонтальной оси; ;

    откидное - створки поворачиваются вокруг нижней горизонтальной оси;

    поворотно-откидное - створки (полотна) поворачиваются вокруг вертикальной и горизонтальной нижней оси;

    среднеповоротное - створки поворачиваются вокруг средней вертикальной или средней горизонтальной оси;

    раздвижное - створки (полотна) перемещаются в горизонтальном направлении;

    подъемное - створки перемещаются в вертикальном положении;

    комбинированное - сочетание различных видов открывания в одном изделии.

Классификация и условное обозначение

4.1 Окна классифицируют по следующим признакам:

материалам рамочных элементов;

    вариантам заполнения светопрозрачной части;

    назначению;

    вариантам конструктивного исполнения;

    архитектурному рисунку;

    основным эксплуатационным характеристикам. Первые два признака относят к признакам вида изделий.

4.2 По материалам рамочных элементов изделия подразделяют на:

    деревянные;

    поливинилхлоридные;

    из алюминиевых сплавов;

    стальные;

    стеклопластиковые;

    комбинированные (деревоалюминиевые, деревополивинил-хлоридные и т.п.)

4.3 По вариантам заполнения светопрозрачной части изделия подразделяют:

    с листовым стеклом;

    со стеклопакетами;

    с листовым стеклом и стеклопакетами.

Основные варианты заполнения светопрозрачной части оконных блоков приведены на рисунке 1.

4.4 По назначению изделия подразделяют на предназначенные для применения в жилых, общественных, производственных и других видах зданий и сооружений.

4.5 По вариантам конструктивного исполнения изделия классифицируют:

по типам конструкции: одинарные, спаренные, раздельные, раздельно-спаренные;

по числу рядов остекления:

    с одинарным остеклением (для неотапливаемых помещений);

    с двойным остеклением;

    с тройным остеклением;

    с четверным остеклением;

по числу створок в одном ряду остекления:

    одностворчатые;

    двухстворчатые;

    многостворчатые;

по направлению открывания створок:

    внутрь помещения;

    наружу;

    двухстороннего открытия;

    левого открывания;

    симметричного открывания;

по способам открывания створок:

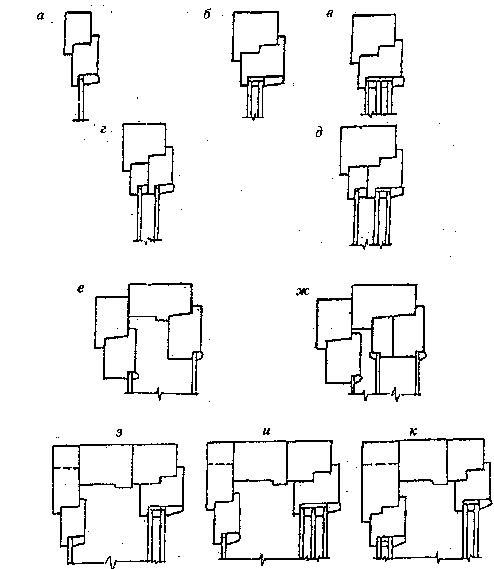

а - одинарный оконный блок с одним стеклом; б - одинарный оконный блок с однокамерным стеклопакетом; в - одинарный оконный блок с двухкамерным стеклопакетом; г - спаренный оконный блок с двойным остеклением; д - спаренный оконный блок со стеклом и стеклопакетом; е - раздельный оконный блок с двойным остеклением; ж - раздельно-спаренный оконный блок с тройным остеклением; э - раздельный оконный блок со стеклом и однокамерным стеклопакетом; и - раздельный оконный блок со стеклом и двухкамерным стеклопакетом; к - раздельный оконный блок с двумя стеклопакетами.



с распашным открыванием - с поворотом створки вокруг вертикальной крайней оси;

    подвесным - с поворотом створки вокруг верхней крайней оси;

    откидным - с поворотом створки вокруг нижней крайней оси;

    поворотно-откидным - с поворотом створки вокруг вертикальной и нижней крайних осей;

    средне-поворотным - с поворотом створки вокруг горизонтальной или вертикальной оси, смещенной от края створки;

    раздвижным - с горизонтальным перемещением створок;

    подъемным - с перемещением створки в вертикальной плоскости;

    комбинированным - с совмещением в одной конструкции разных видов открывания створок;

    не открывающиеся;

в зависимости от остекляемых элементов:

    с остекленными створчатыми элементами;

    с остекленными коробками;

    с совмещенным остеклением;

по конструкциям устройств для проветривания и регулирования температурно-влажностного режима помещения:

    с форточками;

    со створками с откидным (поворотно-откидным) регулируемым открыванием;

    с фрамугами;

    с клапанными створками;

    с вентиляционными клапанами;

    с климатическими клапанами;

    с системами самовентиляции;

по конструктивным решениям притворов створок:

    с импостным притвором;

    с безимпостным (штульповым) притвором;

по числу и расположению контуров уплотнения в притворах:

    с одним контуром уплотнения (для не отапливаемых помещений);

    со средним и внутренним уплотнением;

    с наружным и внутренним уплотнением; с наружным, внутренним и средним уплотнением;

    по видам угловых соединений:

    неразборные (клеевые, сварные, спрессованные и др.);

    сборно-разборные (на механических связях).

4.6 По архитектурным рисункам изделия подразделяют на:

    прямоугольные;

    фигурные (треугольные, многоугольные, арочные, круглые, овальные и др.);

    с декоративными переплетами;

    со сложным рисунком (например, арочные с горбыльковым переплетом).

Основные типы конструкций оконных блоков приведены на рисунке 1.

Примеры узлов притворов с различным числом и расположением уплотнений приведены на рисунке 2.

Примеры узлов средних (импостных и безимпостных) притворов с двойным уплотнением приведены на рисунке 3.

Примеры архитектурных рисунков оконных и балконных дверных блоков приведены на рисунках 4, 5.

4.7 Изделия классифицируют по основным эксплуатационным характеристикам: приведенному сопротивлению теплопередаче, воздухо- и водопроницаемости, звукоизоляции, общему коэффициенту пропускания света, сопротивлению ветровой нагрузке, стойкости к климатическим воздействиям.

4.7.1 По показателю приведенного сопротивления теплопередаче изделия подразделяют на классы:

А1

- с сопротивлением

теплопередаче

0,80 м2 .С/Вт

и более;

А2 -

"

"

0,75 - 0,79

м2С/Вт

Б1 -

"

"

0,70 -0,74

"

Б2 -

"

"

0,65 -0,69

"

В1 -

"

"

0,60 -0,64

"

В2 -

"

"

0,55 -0,59

"

П -

"

"

0,50 -0,54

"

Г2 -

"

"

0,45 - 0,49

"

Д1 -

"

"

0,40 -0,44

"

Д2 -

"

"

0,35 - 0,39

"



Примечание - Изделиям с сопротивлением теплопередаче ниже 0,35 м2.°/Вт; класс не присваивают.

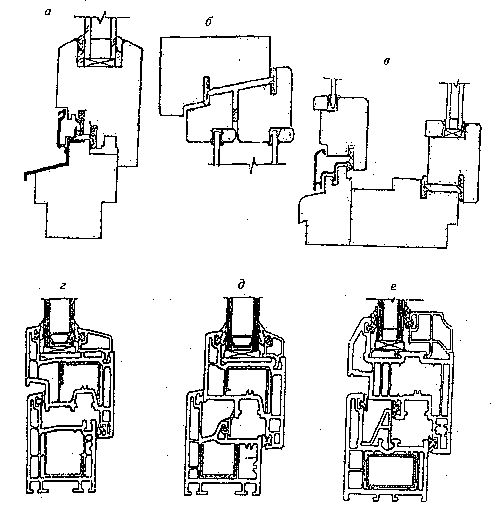

Примеры узлов притворов с различным числом и расположением уплотнений

а - конструкция с двумя средними уплотнениями; б - конструкция со средним и внутренним уплотнениями; в - конструкция с двумя средними и внутренним уплотнениями; г - конструкция с наружным и внутренним уплотнениями; д - конструкция со средним и внутренним уплотнениями; е - конструкция с наружным, средним и внутренним уплотнениями

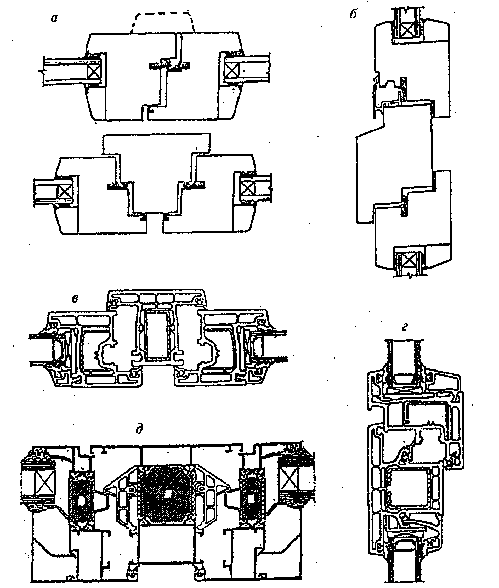

Примеры узлов средних (импостных и безимпостных) притворов с двойным уплотнением

a - вертикальные безимпостный (ппулытовой) и импостный притворы деревянного оконного блока; б- горизонтальный импостаый притаор деревянного оконного блока; в - импостный притвор оконного блока из ПВХ профилей; г - узел импостного соединения открывающейся створки и остекленной коробки; д - импостный притвор оконного блока из алюминиевого сплава

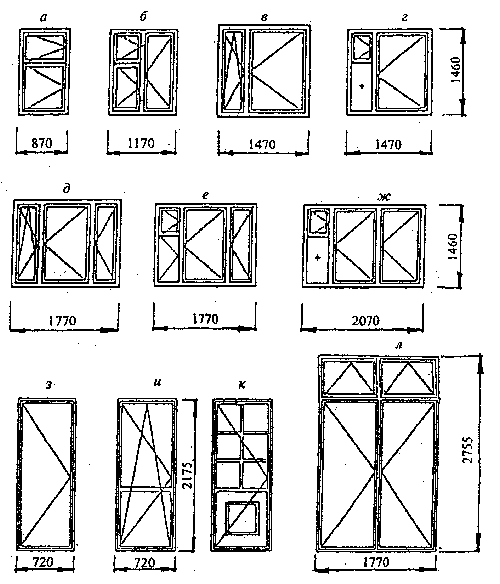

Примеры архитектурных рисунков прямоугольных оконных и балконных дверных блоков

а, б, в, г, д, е, ж - примеры конструкций оконных блоков 15М по высоте; з, и - конструкция однопольных балконных дверных блоков размером 22-7; к - то же, по индивидуальному заказу: с горбыльковым переплетом и глухой филенкой; л - примеры конструкции двупольного балконного дверного блока с двойной фрамугой для общественных зданий размером, 28-18

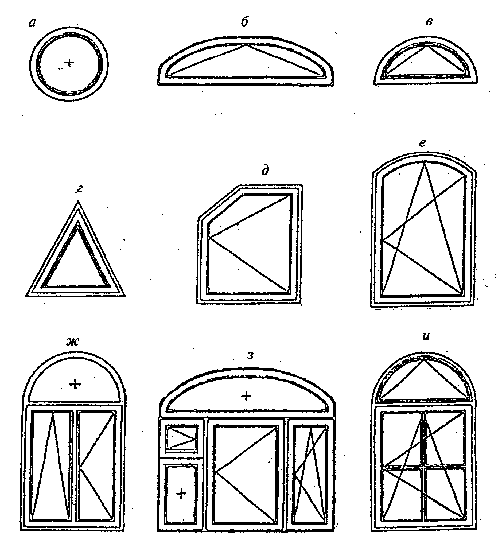

Примеры архитектурных рисунков фигурных оконных блоков и оконных блоков со сложным рисунком

а - круглый не открывающийся оконный блок; б - полуовальный оконный блок с откидным открыванием; в - полукруглый оконный блок с откидным открыванием; г - треугольный оконный блок с откидным открыванием; д - трапециевидный распашной одностворчатый оконный блок; е - полуарочный одностворчатый оконный блок с поворотно-откидным открыванием; ж - арочный двустворчатый оконный блок с откидным и распашным открыванием створок и не открывающейся фрамугой; з - трехстворчатый оконный блок с комбинированным открыванием, форточкой, не открывающейся подфорточной створкой и не открывающейся полуовальной фрамугой; и - арочный одностворчатый оконный блок с поворотно-откидным открыванием створки с горбыльковым переплетом и открывающейся фрамугой

Список использованной литературы.

      ГОСТ 23166. Оконные общие технические условия. Дата введения 2001-01-01.

      Стеклопакет плюс алюминий, дерево или пластик. П. Т. Ожогов. 1998г.

      В.А. Тарасов, ЗАО "КБЕ Оконные технологии".

      Экономическое обозрение №23 (471)
