РЕФЕРАТ

на тему: «Анализ и экономическая оценка механообработки»

Выполнил: студент группы УП-211 Зарубин Е.А.

Проверил: Хаустова А.В.

Луганск 2002г.

План

    Что включает в себя обработка материалов давлением

    Процесс прокатки, сортамент прокатной продукции

    Основные технологические показатели прокатного производства

    Метод волочения

    Понятие свободной ковки

    Литьё песчано-глинистой формы

    Литьё под давлением

    Центробежное литье

    Литье по выплавляемым моделям

    Литье в оболочковые формы

11. Метод объёмной штамповки

    Что включает в себя обработка материалов давлением.

Обработка металлов давлением основана на использовании пластических свойств металлов. Пластичностью называют способность металла изменять форму под действием приложенных сил (деформи­роваться) без разрушения. При обработке давлением изменяется не только форма исходного металла (слитка или заготовки), но его струк­тура и механические свойства.

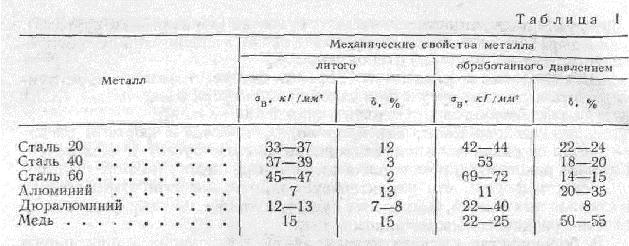

Механические свойства литого металла после обработки его дав­лением повышаются в 1—2 раза и более. Сравнительные данные меха­нических свойств литого и обработанного давлением металла приве­дены в табл. 1.


Повышение механических свойств металла при обработке давле­нием позволяет увеличивать нагрузки на конструкции, изготовленные из него, что также способствует сокращению расхода металла. Однако обработкой металла давлением не всегда можно получить изделия с заданными структурой, свойствами, формой и чистотой поверхности. Поэтому заготовки или детали, полученные обработкой давлением, в зависимости от предъявляемых к ним требований дополнительно подвергают термической обработке и обработке резанием.В настоящее время обработка металлов давлением является одним из важнейших и наиболее прогрессивных методов обработки металлов. Получение деталей ковкой или объемной штамповкой приближает за­готовку к размерам чертежа; при этом оставляют минимальные при­пуски на последующую механическую обработку.

Основными видами обработки металлов давлением являются: про­катка, волочение, ковка и объемная штамповка. Удельный вес кованых и штампованных деталей и заготовок в ма­шиностроении составляет примерно 50—60%, а иногда выше. Напри­мер, использованные в тракторах штампованные детали составляют ~70% от общего веса всех деталей, а в автомобиле — 80% и т. д.


2.Процесс прокатки, сортамент прокатной продукции.

Прокатка металла имеет огромное значение в развитии промышлен­ности. Более 75%'всей выплавленной стали подвергается прокатке.

Прокатывают также большое количест­во цветного металла и различных сплавов.


Прокатку производят на прокатных станах. Она представляет собой процесс обжатия и вытяжки металла
заготовки. Существуют три основных способа прокатки — продольная, косая и поперечная. Наибольшее применение получил способ продольной прокатки. Этим способом производят примерно 90% всего проката, в том числе профильный и листовой прокат. При продольной прокатке заготовка движется в направлении, перпендикулярном осям валков. Косую и поперечную прокатку применяют для изготовления изделий, имеющих форму тел вращения: косую — для прокатки бесшовных труб, поперечную — для прокатки заготовок с периодически изменяющимся по длине профилем.

При продольной прокатке в результате обжатия уменьшается тол­щина заготовки при одновременном увеличении длины и ширины. Вытяжка определяется отношением полученной длины к первоначаль­ной длине заготовки и обозначается

где / —длина заготовки после пропускания через валки; /о — первоначальная длина заготовки; F>0>— площадь поперечного сечения исходной заготовки; Fплощадь поперечного сечения, полученная после пропуска­ния заготовки через валки.

Продольная прокатка осуществляется гладкими и калибровочными валками (рис. 3), изготовленными из чугуна или стали. Калибровоч­ные валки имеют ручьи определенного профиля. Ручьями называют профили выреза на боковой поверхности валка. Совокупность ручьев двух валков называют калибром.

3. Основные технологические показатели прокатного производства

Прокатные станы по виду выпускаемой продукции делят на обжим­ные (слябинг и блюминг), сортовые, универсальные, проволочные, листовые, трубные и другие.

Прокатные станы бывают двухвалковые (дуо-станы), трехвалковые (трио-станы), четырехвалковые (двойные дуо-станы) и многовалковые. Д у ос таны в каждой рабочей клети имеют по два валка. Такие станы подразделяют на нереверсивные и реверсивные. Нереверсивные станы имеют постоянное направление вращения валков, и прокатка производится в одну сторону. При прокатке верхний валок использу­ется для обратной подачи заготовки.

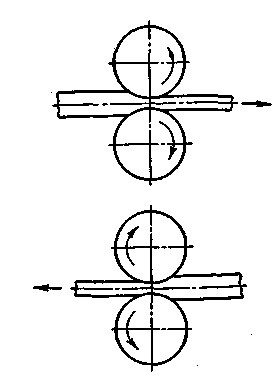

На реверсивных станах производят прокатку заготовок, сортового проката, листов и ленты. На реверсивных станах направление враще­ния валков изменяется и прокатку ведут в разные стороны. Реверсив­ными дуо-станами являются, например, блюминги и слябинги с вал­ками диаметром 800—1400 мм.

По виду выпускаемой продукции блюминги и слябинги относят к обжимным станам. На блюминге стальные слитки весом 5—15 т про­катывают в блюмы — квадратные заготовки сечением от 200 х200 до 400 х400 мм. На слябинге слитки прокатывают в слябы — листовые заготовки толщиной 75—300 мм и длиной до 5000 мм.

На трио-станах прокатку ведут в одну сторону между ниж­ним и средним валками, а в другую — между средним и верхним. На таких станах прокатывают блюмы, рельсы, балки и сор­товой металл. Для прокатки листов толщиной до 3 мм применяют трио-станы с плавающим средним валком, который вращается вследствие трения валка и прокатываемой заготовки. Плавающий ва­лок может перемещаться вверх или вниз, т. е. в процессе пропуска за­готовки он прижимается к нижнему или верхнему приводному валку.

В двойных дуостанах валки вращаются попарно в про­тивоположном направлении. Прокатка на этих станах ве­дется в обе стороны. Особенностью их является возможность незави­симой настройки каждой пары валков. Это позволяет получать про­дукцию более точных размеров, чем на трио-станах. Недостатками их являются громоздкость и сложность конструкции. На таких станах прокатывают средние и мелкие профили.

Многовалковые станы, к которым относят квартостаны, имеют два рабочих валка, остальные валки являются опорными. На многовалковых станах производят горячую и холодную прокатки листа, полос и лент. На шести-, двенадцати и двадцати валковых станках производят только холодную прокатку тонкого листа и ленты. Кроме изложенных выше станов, имеются еще и универсальные станы, которые, кроме горизонтальных валков, имеют и вертикальные валки. На таких станах прокатывают двухтавровые балки высотой 300—800 мм и широкие листовые полосы.

Проволочные полунепрерывные и не­прерывные станы применяют для проката проволоки диаметром 5—9 мм. Проволо­ку меньшего диаметра получают путем волочения.

Листовые станы делят на толстолисто­вые и тонколистовые. Листы толщиной свыше 4 мм (толстые) прокатывают из сля­бов на трио-станах и на реверсивных дуо-станах. Тонкие горячекатаные листы получают из легких слябов на дуо-станах, имеющих до трех клетей, а также на неп­рерывных листопрокатных станах про­изводительностью 750—800 тыс. т метал­ла в год.

4. Метод волочения.

Процесс волочения — это протягивание прокатной или прессо­ванной заготовки через отверстия, размеры которых меньше сечения заготовки (рис. 4).

Волочению подвергают сталь, цветные металлы и их сплавы. При волочении, так же как и при прокатке, площадь поперечного сечения обрабатываемой заготовки уменьшается при неизмен­ном объеме, а длина заго­товки увеличивается.

Волочение применяют для изготовления тонкой проволоки, тонкостенных труб, фасонных профи­лей заготовок для раз­личных деталей, изготов­ляемых обработкой реза­нием: шпонок, задвижек, ползунков, шлицевых валиков и т. п. Волочение применяют и для ка­либровки, т. е. для придания точных размеров и чистой поверхности горячекатаному металлу (сортовому и трубам).

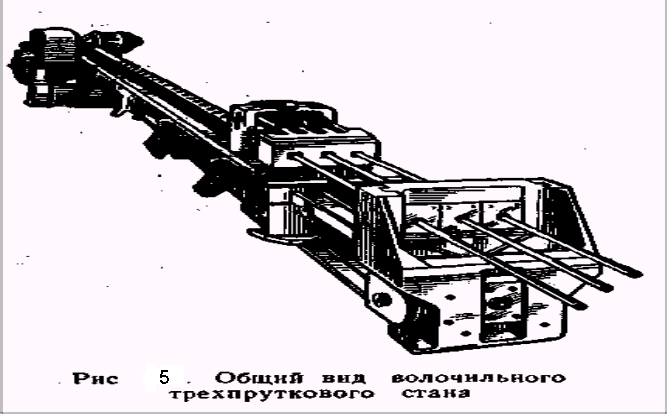

Волочение производят на волочильных станах. Основным рабочим инструментом в волочильном стане являются матрица (фильер) и тянущее устройство. Через фильер при помощи тянущего устройства протягивают заготовку. Фильер изготовляют из инструментальной стали или из твердых сплавов, а для получения проволоки диаметром менее 0,25 мм — из алмаза.Для уменьшения износа матрицы при волочении и получения бо­лее гладкой поверхности металла применяют смазку.

Волочильные станы подразделяют на станы с прямолинейным движением (цепные, реечные и винтовые) и станы барабанные. На станах с прямолинейным движением производят волочение прутков и труб. Полученная на них продукция не сматывается в бунты, а остается в прутках. Эти станы бывают однопрутковые и многопрутковые. На однопрутковых станах производят волочение одного пункта, а на многопрутковых – нескольких прутков. На рис. 5 приведен волочинный трёхпрутковый стан.

На станах барабанного типа производят волочение проволоки или труб малого диаметра и одновременно наматывание их в бунты.

5. Понятие свободной ковки.

Свободную ковку заготовок разделяют на ручную и машинную. Ручную ковку производят на наковальне, при этом по поковке удары наносят кувалдой. Машинную ковку осуществляют на ковочных моло­тах и ковочных прессах. Исходным материалом для ковки заготовок служат слитки и разнообразный прокат в нагретом состоянии.

При свободной ковке производят следующие основные операции: осадку, вытяжку, прошивку, закручивание, рубку, чистку и сварку.

Осадку производят для увеличения площади поперечного сечения исходной заготовки за счет уменьшения ее длины при приложении сил вдоль оси заготовки.

При осадке, во избежание образования продольного изгиба, дли­на заготовки должна быть не более чем в два с половиной раза тол­щины. Большая длина заготовки по отношению к ее толщине приводит к непременному изгибу формы паковки. Изогнутая форма заготовки требует правки, что приводит к снижению производительности ковки.

Осадка, производимая на части заготовки, называется высадкой.

Осадку применяют для получения поковок с малой высотой и боль­шим поперечным сечением (диски, зубчатые колеса, 'фланцы и др.). Ее используют также как предварительную операцию перед прошив­кой при изготовлении пустотелых заготовок в виде колец барабанов и т. д.

Вытяжку производят для увеличения длины заготовки за счет уменьшения ее толщины. Процесс вытяжки осуществляют последовательными нажатиями (отжатием) с подачей заготовки и поворотом

вокруг оси.

Разновидностями операции вытяжки являются: расплющивание— для увеличения ширины за счет уменьшения высоты заготовки; расщиванием получают поковки плоской формы в виде пластин; вы­тяжка с оправкой — для увеличения длины за счет уменьшения тол­щины стенок пустотелой поковки; раздача на оправке — для увеличений у внутреннего и наружного диаметров пустотелых поковок (колец барабанов, обечаек и т. п.). Иногда при ковке две последние операции совмещают для получения заготовки требуемой формы с необходимыми размерами.

Прошивку производят для получения в заготовке отверстий или углублений.

Закручивание — поворот одной части заготовки относительно дру­гой на заданный угол вокруг ее оси. Закручивание применяют для получения поковок типа коленчатых валов с коленами, расположен­ными в различных плоскостях, спиральных сверл и т. п.

Рубку применяют для отделения одной части от другой. Рубку ве­дут из большой по размерам заготовки на несколько заготовок мень­ших размеров или удаляют излишки металла, отрубая от концов по­ковки.

При гибке изменяется направление главной оси заготовки. Гибкой получают скобы, крюки, кронштейны и другие поковки. Сварку используют для соединения нескольких заготовок из низкоуглеродистой стали с содержанием углерода до 0,25%.

6. Литьё песчано-глинистой формы.

В литейном производстве примерно 95% вcex отлиaок изготовляют в разовых формах. Разовая форма служит только один раз и разрушается при извлечении из нее отливки.

Модель по внешнему виду соответствует форме отливки. По модели изготовляют литейные формы из формовочных смесей. В стержневых ящиках изготовляют стержни из стержневых смесей. Стержни при постановке их в форму образуют внутри отливки полости, отверстия, выемки и выступы.

Модели и стержневые ящики изготовляют по чертежу отливки. Размеры модели и стержневого ящика по сравнению с размерами отливки увеличивают на величину усадки металла и на величину припуска на механическуюjjобработку.

Металл, залитый в форму, при затвердевании и охлаждении уменьшает свой объем, вследствие чего происходит усадка. Величина усадки выражается в процентах. Для серого чугуна усадка составляет примерно 1%, для ковкого — 1,0 — 1,5%, для стали — 1,5 — 2,2%, для медных сплавов — 0,8 — 1,6% и для алюминиевых сплавов от 0,3 — 12%.

Величину припуска на механическую обработку принимают в зависимости от размеров отливки, состава сплава, из которого она изготовлена, от сложности ее конфигурации, положения в форме и от характера производства (индивидуальное, серийное или массовое). Модели и стержневые ящики делают цельными и разъемными, состоящими из двух и более частей, в зависимости от сложности конфигурации отливки. Для легкости извлечения модели из форм вертикальным стенкам модели придают конусность — так называемые формовочные уклоны. Уклоны в деревянных моделях делают от l до 3', в металлических моделях — от 0,5.

На моделях изготовляют стержневые знаки. Знаками называют выступающие части модели, образующие углубления в форме для установки стержней при ее сборке.

Для индивидуального и мелкосерийного производств отливок модели и стержневые ящики изготовляют из дерева, а для массового производства — из металла и

пластических масс.

Для изготовления металлических моделей применяют чугун, алюминиевые сплавы, бронзу, латунь и сталь. Наибольшее применение получили алюминиево-кремниевые и алюминиево-медные сплавы, имеющие малый удельный вес, легко поддающиеся механической обработке и устойчивые в эксплуатации. 0 п о к и. Приготовление форм из формовочных смесей производится набивкой земли в специальные жесткие рамки, называемые опоками. Опоки изготовляются (отливаются) из стали, чугуна и алюминиевых сплавов.

Для изготовления форм и стержней применяют формовочные и стержневые смеси, состоящие из различных формовочных материалов—песка, глины, связующих и противопригарных добавок.

Формовочный песок состоит из зерен кварца SiO>s> различной вели­чины. Пески в основном используются с содержанием SiO>2> более 90%, Формовочные глины состоят из одного или нескольких глинистых минералов и примеси других минералов. Согласно ГОСТ 3226—57, формовочные глины в зависимости от минерального состава разделяют на два вида: формовочную обыкновенную, содержащую каолинит, гидрослюдистые минералы, и формовочную бентонитовую, содержа­щую монтмориллонит, бейделлит и ферримонтмориллонит. Формовочные материалы и смеси, как правило, должны обладать прочностью, газопроницаемостью, огнеупорностью и другими свой­ствами.

7. Литьё под давлением

Процесс литья под давлением состоит в том, что расплавленный металл вводят в металлическую форму под давлением поршня или сжа­того воздуха. С увеличением давления повышается и жидкотекучесть металла, заливаемого в форму. Детали, получаемые литьем под дав­лением, имеют чистую поверхность и точные размеры в пределах

±0,03—0,08 мм, поэтому почти полностью исключа­ется их механическая об­работка или она сводится в основном к доводке раз­меров деталей шлифовкой. При этом Детали можно получить в готовом виде с резьбой, отверстиями и весьма тонкими приливами и выступами.

Металл в деталях получает мелкозернистую структуру и большую плотность вследствие быс­трого охлаждения в ме­таллической форме. Проч­ность деталей, получаемых этим методом, выше, чем отлитых в земельные фор­мы. Этим способом отли­вают мелкие тонкостен­ные детали из алюминие­вых, магниевых и медных сплавов. В последнее время литьем под давлени­ем получают детали из ста­ли.

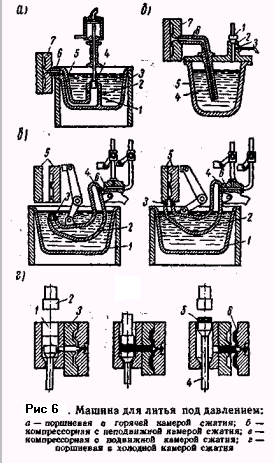

Для литья под давлением применяют машины поршневого действия с горячей и холодной замерами, машины компрессо­рного действия с неподвижной и подвижной камерами сжатия (рис. 6). Машины поршневого действия с горячей камерой сжатия (рис. 6, а) применяют) для отливки деталей из сплавов, имеющих температуру плавлением до 450° конструкции эти машины разделяют на ручные, полуавтоматы и автоматы, все они работают по одному принципу. В чугунную ванну 3 заливают жидкий металл. Для поддержания постоянной температуры металла ванну подогревают. Жидкий металл из ванны через отверстия 2 заполняет полость цилиндра и подводящий канал Ь. При повороте пусковой рукоятки обе половины формы закрывают­ся. Одновременно с закрытием формы штуцер 6 прижимается к устью ходового канала формы 7. Затем автоматически выключается пневма­тический цилиндр, под действием которого поршень поднимается и форма закрывается, освобождая отливку. После этого форму обдувают и операцию заливки повторяют. Производительность полуавтомати­ческих машин до 250 и автоматических до 1000 заливок в час. Давление достигает от 6 до 25 от (6-105^25-105 м/и*2).

Машины компрессорного действия нашли широкое применение для получения отливок из алюминиевых сплавов. Схема компрессорной машины с неподвижной камерой и с закрытой ванной приведена на рис. 85,6. Она работает по следующему принципу. Через отверстие 2 заливают жидкий металл в камеру сжатия 5 и закрывают ее пробкой. Через отверстие 3 подается сжатый воздух от компрессора, который давит на поверхность металлической ванны и вытесняет металл через патрубок 4 в мундштук 6 и форму 7. Производительность машины сос­тавляет от 60 до 500 заливок в час. Основным недостатком этой маши­ны является окисление большой поверхности металла воздухом, пос­тупающим от компрессора.

Наиболее широкое применение получили машины компрессорного! действия с подвижной камерой сжатия (рис. 6,в). В чугунной ванне / расположена подвижная камера сжатия 2, на конце которой при­креплен мундштук 3; на другом конце камеры имеется отверстие 4* После включения пускового механизма камера поднимается тягами из ванны и мундштук подходит к устью ходового канала формы 5, при этом отверстие 4 вплотную подходит к втулке 6. Затем включается воздух, который вгоняет расплавленный металл в форму. После уда­ления отливки и обдувки формы операция повторяется. Произво­дительность таких машин от 50 до 500 отливок в час; давление приме­няют от 10 до 100 am.

Машины поршневого действия с холодной камерой сжатия широкое используют для получения отливок из тугоплавких цветных сплавов.! Схема устройства этой машины показана на рис. 85,г. Металл зали­вают дозировочным ковшом в цилиндр /, после чего поршень 2 впрес­совывает его в форму 3. Избыток металла остается на нижнем поршне 4. Затем поршень 2 отходит в верхнее положение. Остаток металла 5 нижним поршнем 4 удаляется из цилиндра. Форму открывают и отлив­ки 6 удаляют. Давление в таких машинах составляет от 100 до 800 am.

8. Центробежное литье

При центробежном литье жидкий металл заливается во вращающую­ся форму, в которой под воздействием центробежной силы распреде­ляется по внутренней поверхности и затвердевает. Величина центро­бежной силы, которая действует на металл при вращении формы, определяется по формуле

Следовательно, центробежная сила прямо пропорциональна массе вращающегося расстоянию от оси вращения и квадрату числа Вращение формы может производиться>r> вокруг вертикальной горизонтальной или наклонной оси и, таким образом, применяется также при отливке фасонных Деталей, телами вращения. В этом случае ось вращения > >падать с геометрической осью отливаемых деталей формами для отливки деталей, располагаются симметрично по пери­ферии вращающейся планшайбы, а заливка производится при помощи радиальных или тангенциальных питателей, литейным каналом, совпадающим с осью форм металлом с вертикальной и горизонтальной осями вращения представлены на рис. 7

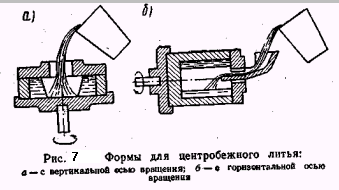

Способом центробежного литья с вертикальной осью вращения отливают детали небольшой длины: венцы червячных шестерен, бан­дажи и др. На центробежных машинах с горизонтальной осью вращения отливают детали большой длины: чугунные водопроводные, канализационные трубы, стальные стволы орудий, гильзы цилиндров двигателей, втулки и др.

При центробежном литье применяют металлические формы (изло­жницы) и земляные формы.

При заливке в металлические формы чугунные отливки получают­ся с поверхностным отделом на некоторую глубину и поэтому они под­вергаются последующему отжигу. Их нагревают до температуры 850— 950° и медленно охлаждают до 300—350е. При заливке земляные формы отливки получаются без отдела и не требуют отжига

9. Литье по выплавляемым моделям

В последние годы для получения различных фасонных отливок из тугоплавких и твердых сплавов широко применяют литье по вы­плавляемым моделям. Точность отливок по этому методу составляет 0,04—0,05 мм на 25 мм длины.

Чистота поверхности отливок соответствует V4—б классам. Отлитые детали, как правило, не подвергаются механической обработ­ке и лишь в некоторых местах шлифуются. По этому способу отливает­ся различный инструмент (фрезы, метчики, сверла), лопатки газовых турбин и другие детали, изготовление которых путем механической обработки является сложной и дорогой операцией, а иногда и невоз­можной.

Для изготовления выплавляемых моделей применяют стеарин, парафин, церезин, полистирол, канифоль, петролатум и другие мате­риалы. Например, для получения тонкостенных моделей применяют модельный состав КПЦ, состоящий из 50% канифоли, 30% полистирола и 20% церезина. Хорошими свойствами обладает модельный состав, состоящий из 50% парафина, 25% стеарина и 25% петролатума.

Модельный состав должен обладать невысокой температурой плав­ления, достаточной пластичностью, прочностью, склеиваемостью при этом он должен быть безвредным.

Расплавление модельного состава производят в водяных ваннах или специальных термостатах. Расплавленный модельный состав за­прессовывают в металлические прессформы при помощи воздушного пресса сжатым воздухом под давлением 4—5 am (4- 106-f-5-106 w.

После затвердевания модельного состава из прессформы извле­кают модели и производят приклеивание их к литниковой системе.

Литниковые системы, подобно моделям, отливают в специальные формы. На полученный блок наносят огнеупорные покрытия. Для на­несения покрытий используют молотый кварцевый песок, или квар­цевую муку, а иногда и молотый плавленый кварц, растворенный з гидролизированном этилсиликате и жидком стекле. Покрытия нано­сят путем неоднократного погружения блока моделей в раствор, в ре­зультате чего на поверхности блока образуется огнеупорная корочка толщиной от 1,0 до 2,0 мм.

Облицовочный блок после просушки устанавливают в металличес­кий жакет (опоку) и засыпают песком и уплотняют.

Полученную таким образом форму в повернутом положении ставят , в печь и нагревают до температуры 100—120° G. Вовремя нагрева формы модельный состав расплавляется и вытекает из нее через литнико­вую систему в сборник состава.

После вытопки моделей форму прокаливают при температуре 800— 830°; при прокаливании остатки модельного состава выгорают, по­верхность формы получается прочной и гладкой.

Плавку металла для заливки форм преимущественно производят в высокочастотных или электродуговых печах.

Заливку форм металлом производят в большинстве случаев обыч­ным способом, а иногда под давлением или центробежным способом.

После охлаждения форм производят выбивку отливок и обивку керамической корочки. Детали, на которых плохо отделяется керами­ческая корочка, подвергают выщелачиванию путем погружения их в ванну с 5—10% раствором кипящей каустической соды с последующей промывкой в горячей воде.

После этого производят отрезку литниковой системы, прибылей, зачистку заусенцев и приемку отделом технического контроля.

10.Литье в оболочковые формы

Сущность технологического процесса этого способа литья состоит в следующем. Для изготовления оболочковых форм в смесителях при­готовляют смесь, состоящую из мелкозернистого кварцевого песка — 94—95% и связующей добавки — 5—6%. В качестве связующей до­бавки применяют измельченную смесь фенолформальдегидной смолы с уротропином Приготовленную смесь насыпают на предварительно нагретую до 220—260° G металлическую модель. Для того чтобы смесь не прилипала, модели перед засыпкой смазывают эмульсией, приго­товленной на основе кремнийорганических полимеров (силоксанов, силиконов).

Под действием тепла плиты смола плавится и отвердевает, образуя на модельной плите в течение 2—3 мин песчано-смоляную оболочку толщиной от 5 до 10 мм. Затем модель с оболочкой поворачивают и излишнюю смесь ссыпают. После этого модель с оболочкой устанав­ливают в обжиговую печь и выдерживают в течение 1—3 мин при 250— 300° С, где происходит окончательное твердение оболочки. Твердую прочную оболочку, представляющую собой полу форму, снимают при помощи толкателей, вмонтированных в модель.

Изготовленные таким образом две половины оболочковых полу форм спаривают, скрепляют с помощью зажимов или склеивают по разъему; затем их устанавливают в опоку, засыпают вокруг нее чугунную дробь или песок для того, чтобы под давлением жидкого металла она не раз­рушалась.

В случае получения отливок с внутренними полостями или отвер­стиями в форму проставляют стержни, как и при обычной формовке. Собранную форму заливают металлом и после охлаждения отливки у выбивают. Форма при выбивке отливки легко разрушается. При этом способе литья обеспечивается получение отливок с точностью ±0,2 мм на 100мм длины и повышается производительность.

11. Метод объёмной штамповки

Основным инструментом при штамповке являются штампы. Штам­пы представляют собой стальные формы, в которых имеются полости (ручьи), соответствующие форме и размерам изготовляемой поковки. Штампы состоят из двух частей — верхней и нижней половинок. Штам­пы бывают закрепленные и подкладные. Нижняя часть закрепленного штампа крепится на бойке, установленном на шаботе молота, а верх­няя — на бойке бабы. Крепление осуществляется в виде «ласточкина хвоста». Обе половины штампа имеют полости (см. рис. 103), соот­ветствующие форме поковки.

В подкладных штампах производят штамповку заготовок, предва­рительно подготовленных свободной ковкой, для придания ей при­ближенной формы готовой детали. Для этой цели нижнюю половину подкладного штампа устанавливают на боек, закрепленный на шаботе молота, затем в полость нижней половины штампа закладывают за­готовку и накрывают ее верхней половиной штампа. Спаривание верх­ней половины с нижней половиной штампа происходит за счет наличия в нижней части половины запрессованных штырей, а в верхней — отверстий. Штамповку производят ударами верхнего бойка молота по верхней половине штампа.

По количеству ручьев штампы разделяют на одноручьевые и мно­горучьевые. В одноручьевых штампах штампуют изделия относитель­но простой формы. Многоручьевые штампы имеют заготовительные, штамповочные и отрезные ручьи. При штамповке в многоручьевых штампах полностью исключается потребность в предварительной ков­ке заготовок. Исходным материалом служит заготовка из сортового проката.

Количество ручьев в штампе бывает от 2 до 6. В заготовительных ручьях выполняется операция вытяжки или гибки, в штамповочных ручьях происходит придание заготовке окончательной формы, в отрез­ных — отделение изделия от заготовки.

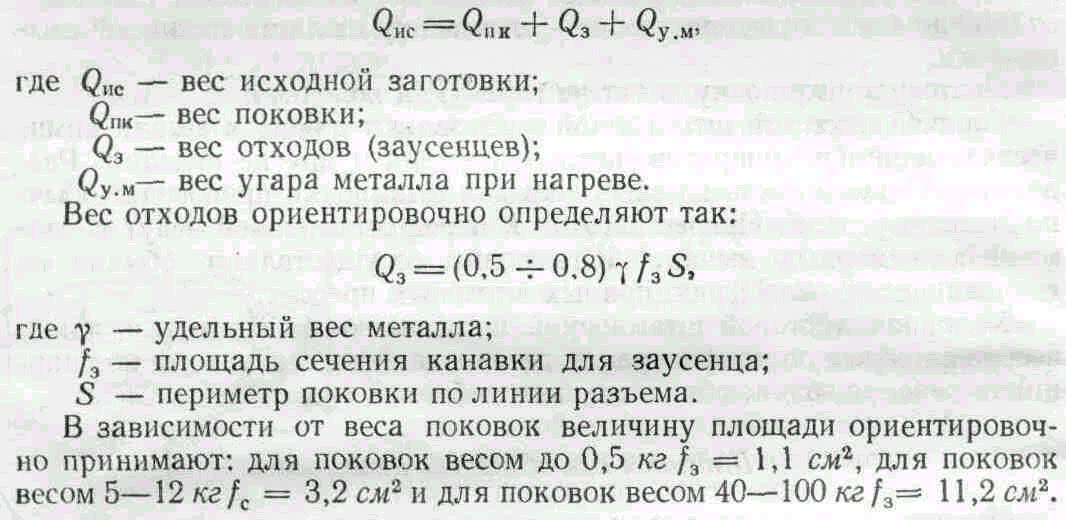

Вес исходного металла заготовки для получения поковки после штамповки определяют по следующей формуле:
