СПОСОБ ОПРЕДЕЛЕНИЯ ЖИВУЧЕСТИ.
Определению живучести связи (вероятности связности) между двумя конкретными узлами сети i и j посвящен целый ряд работ [1-5]. Однако расчет точного ее назначения сопряжен с большими вычислительными трудностями. Представляет интерес найти простой способ определения вероятности связности сети, который позволял бы оперативно и вручную проводить на стадии проектирования оценку различных вариантов их построения.
Рассмотрим
сеть той же мостиковой структуры, что
и в [1] (рис.1). Для простоты будем полагать
вероятности исправного функционирования
всех ребер сети одинаковыми и равными
р , а неисправного
функционирования - равными q=1-p.
Для оценки живучести
воспользуемся методом прямого перебора
состояний элементов сети связи [5]. На
основании биноминального закона
вероятность пребывания сети связи в
состоянии, когда i
любых ребер сети отказали,
,
где
-
биноминальный коэффициент;
N –
число ребер сети.
Например, для сети, изображенной на рис. 1, живучесть связи р>13> зависит от следующей
2
совокупности
независимых событий: исправного состояния
сети в целом – вероятность этого события
равна р3;
повреждения любого одного ребра сети
– вероятность
одновременного повреждения любых двух
ребер сети, за исключением двух случаев,
когда оба ребра подходят к узлу 1 или к
узлу 3 – вероятность
одновременного повреждения трех ребер
сети, подходящих к узлу 2 или 4 – вероятность
2р2q3.
Суммируя все вероятности независимых событий, получаем искомое выражение :
что полностью совпадает полученными результатами в [1].
Аналагично для всех остальных пар узлов сети рис. № 1.
Из анализа видно, что
Связанной сетью являются сеть, в которой любой из узлов соединен с остальными узлами сети. Вероятность связанности сети рис. № 1
так как эта сеть допускает все одиночные повреждения ребер и восемь двойных повреждений ребер. Вероятность связности сети меньше или равна живучести связи между любой парой узлов сети, в данном случае р>с><р>13>.
С точки зрения характеристики сети интерес представляют вероятность р>с>, минимальная р>мин >и максимальная р>макс> живучести связи между любой парой узлов сети и соотношения между ними. Для сети рис №1: р>с>> >< р>мин>> >= р>13>> >< р>12>> >= р>14>> >= р>23>> >= р>34>> >< р>24> =р>макс>.
Аналогично можно найти выражения для вероятности связности полносвязных сетей. Для сети с тремя вершинами (n=3)
(1)
для n=4;
(2)
для n=5;
(3)
для n=6;
(4)
Для р>с> при n=7….10 расчетные формулы не приводятся из-за громоздкости.
Вероятность связности для кольцевых сетей связи, т.е. сетей, у которых степень для каждой вершины равна 2 (степенью вершины d называются число граней графа сети, инцидентных данной вершине [6]),
На рис 2 определена зависимость р>с> от р для кольцевых сетей при различных n. Из ее анализа видно, что вероятность связности кольцевых сетей падает с увеличением числа узлов сети при одних и тех же значениях р.
Рис № 2.
На практике довольно редко встречаются полносвязные сети. Обычно бывают сети с небольшими степенями вершин. Имеется большое семейство графов (так называемых равнопрочных) , в которых степень вершины d, число вершин n и общее число граней m связаны следующим соотношением: d=2m/n (при n>2).
Например для шестиугольника (n=6) без резервирования связей можно построить четыре различных графа с d=2, 3, 4, 5. Вероятности связности этих графов определяется следующими выражениями:
При d=2 (рис. 3,а)
(5)
при d=3 (рис. 3,б)
(6)
при d=4 (рис. 3,в)
(7)
При n=8 можно построить шесть различных графов с d=2…..7; вероятность связности этих графов определится следующими выражениями:
d=2 (рис. 4,а)
(8)
d=3 (рис. 4,б)
(9)
d=4 (рис. 4,в)
(10)
p
Расчетные формулы для р>с> при d=5 и 6 из-за громоздкости не приводятся.

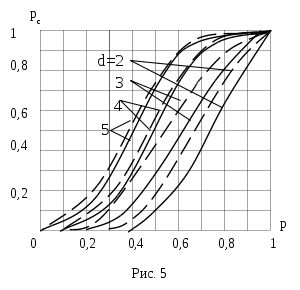

На рис 5 и 6 представлены зависимости вероятности связности сети с n=6, 8 соответственно при различных d (сплошные линии), построенные по формулам (5) – (10). Из рисунков видно, что увеличение вероятности связности сети с увеличением d при неизменном p объясняется тем , что с увеличением d возрастает разветвленность сети связи.
К сожалению, ловольно трудно получить аналитическое выражение для вероятности связности сети рассматренного семейство графов при различных d и n, за исключением полносвязных сетей с d = n – 1 [см.выражение (1) – (4)]. По этому целесобразно определять верхнюю груницу вероятности связности графов. Если граф связный, то в нем не может быть изолированных вершин. В этом случае каждой вершине должна быть инцидента по крайней мере одна ветвь.
Пусть A>i> – событие, когда не существует неповрежденных ветвей, инцидентных вершине i, p(A>i>) – вероятность этого события; 1 – p(A>i>) – вероятность дополнительного события, когда существует по крайней мере одна целая ветвь, инцидентная вершине i, Поэтому вероятность того, что у всех вершин есть по крайне мере одна целая ветвь, т.е. есть связана, ограничена неравенством:
(11)
На рис. 5,6 представлены зависимости (11) для n=6, и d=2…..7 (штриховые линии). Сравнение кривых показывает, что верхнюю границу вероятности связности сети, особенно при больших d.
Таким образом, полученная простая верхняя оценка вероятности связности равнопрочных сетей связи дает шорошее приближение к точному значению вероятности связности сети при больших значениях d.
