ТипОвая расчетная работа №1.

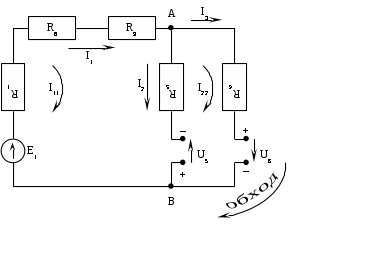

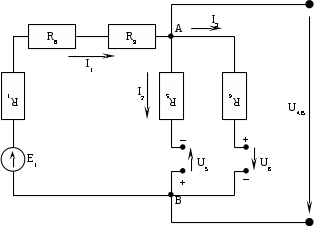

Дано:

Е_>1>=110 В

R_>1>=0,2 Ом

R_>8>=R_>9>=0,4 Ом

R_>5>=R_>6>=1 Ом

U_>5>=60 В

U_>6>=50 В

Найти: токи в ветвях тремя методами.

Решение:

Метод законов Кирхгофа.

Запишем I закон Кирхгофа для узла А: (1);

Запишем I закон Кирхгофа для узла В: (2);

Запишем II закон Кирхгофа для трех контуров:

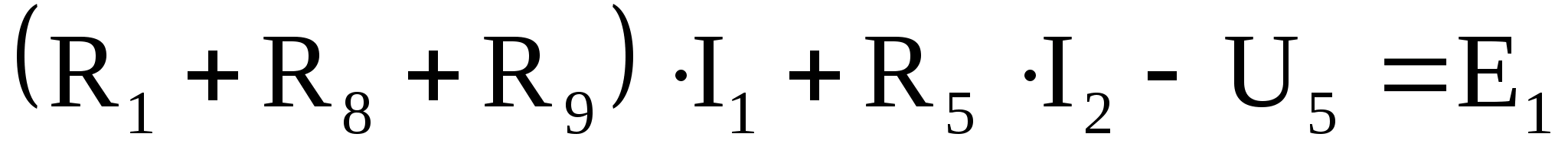

для контура I - : (3);

для контура II - : (4);

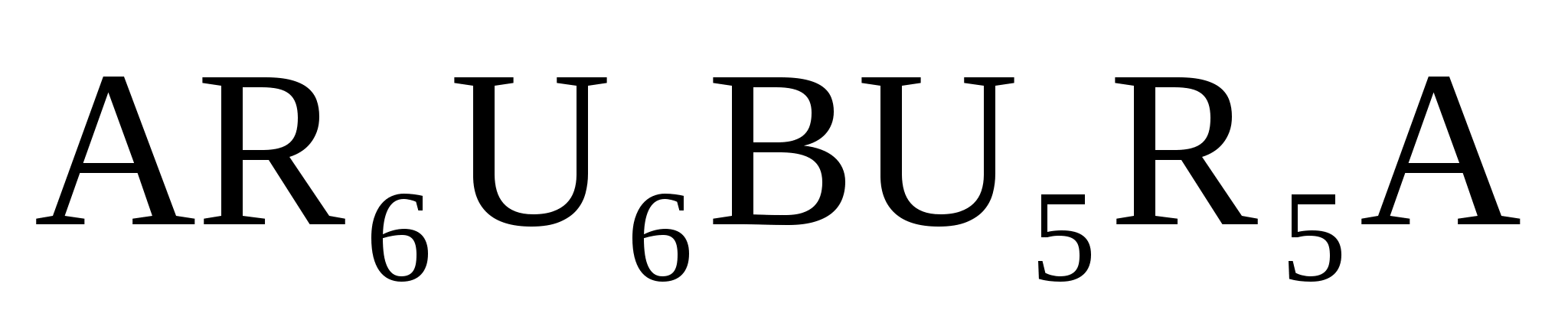

для контура III - : (5).

Решим систему уравнений (1), (3), (4):

I_>1>	-I_>2>	-I_>3>	0
(R_>1>+R_>8>+R_>9>)∙I_>1>	R_>5>∙I_>2>	0	E_>1>+U_>5>
0	-R_>5>∙I_>2>	R_>6>∙I_>3>	-U_>5>-U_>6>

Выпишем коэффициенты при неизвестных:

1	-1	-1	0
(R_>1>+R_>8>+R_>9>)	R_>5>	0	E_>1>+U_>5>
0	-R_>5>	R_>6>	-U_>5>-U_>6>

Подставим численные значения из исходных данных:

1	-1	-1	0
(0,2+0,4+0,4)	1	0	110+60
0	-1	1	-60-50

Определим Δ, ΔI_>1>, ΔI_>2>, ΔI_>3> по формулам:

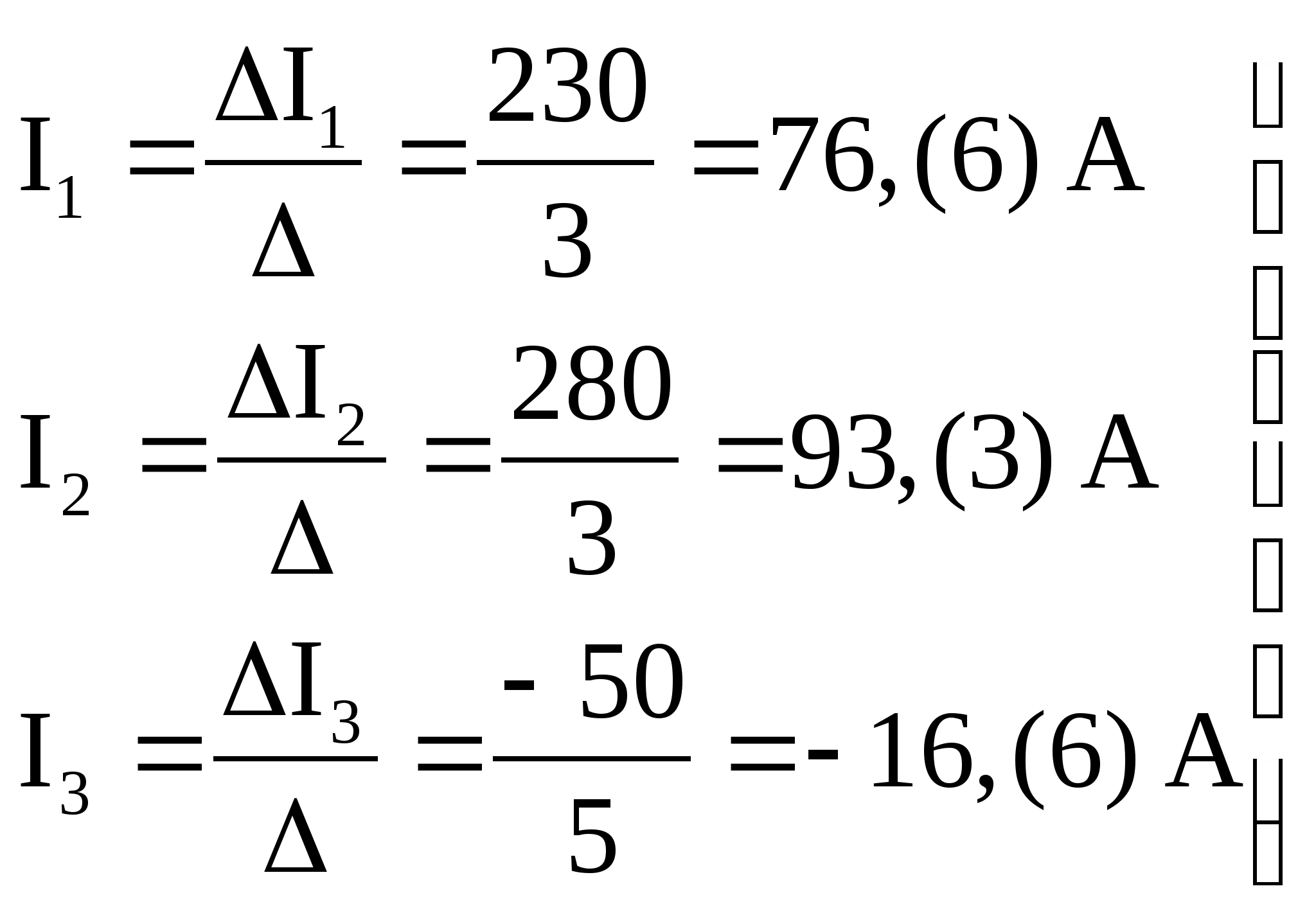

По формулам Крамера определим:

- токи в трех ветвях.

Проверка: по I закону Кирхгофа для узла А:;

76,(6)-93,(3)+16,(6)=0

Метод контурных токов.

Пусть в каждом контуре протекает только один контурный ток. В первом ток I_>11,> во втором ток I_>22>.

Запишем II закон Кирхгофа для первого контура:

Запишем II закон Кирхгофа для второго контура:

Решим систему этих уравнений и определим контурные токи:

Токи во внешних ветвях равны контурным токам, значит:

I_>1>=I_>11>=76,7 A – ток в первой ветви.

I_>3>=I_>22>=-16,6 - ток в третей ветви.

В смежной ветви ток равен разности контурных токов:

I_>2>=I_>22>-I_>22>=76,7+16,6=93,3 A – ток во второй ветви.

Метод узловых напряжений.

К узлам А и В подводится напряжение U_>AB> – узловое, направление которого выбирается произвольно.

I закон Кирхгофа для узла А: (1);

II закон Кирхгофа для контура I - :

(2);

II закон Кирхгофа для контура II -:

(3);

II закон Кирхгофа для контура III - :

(4);

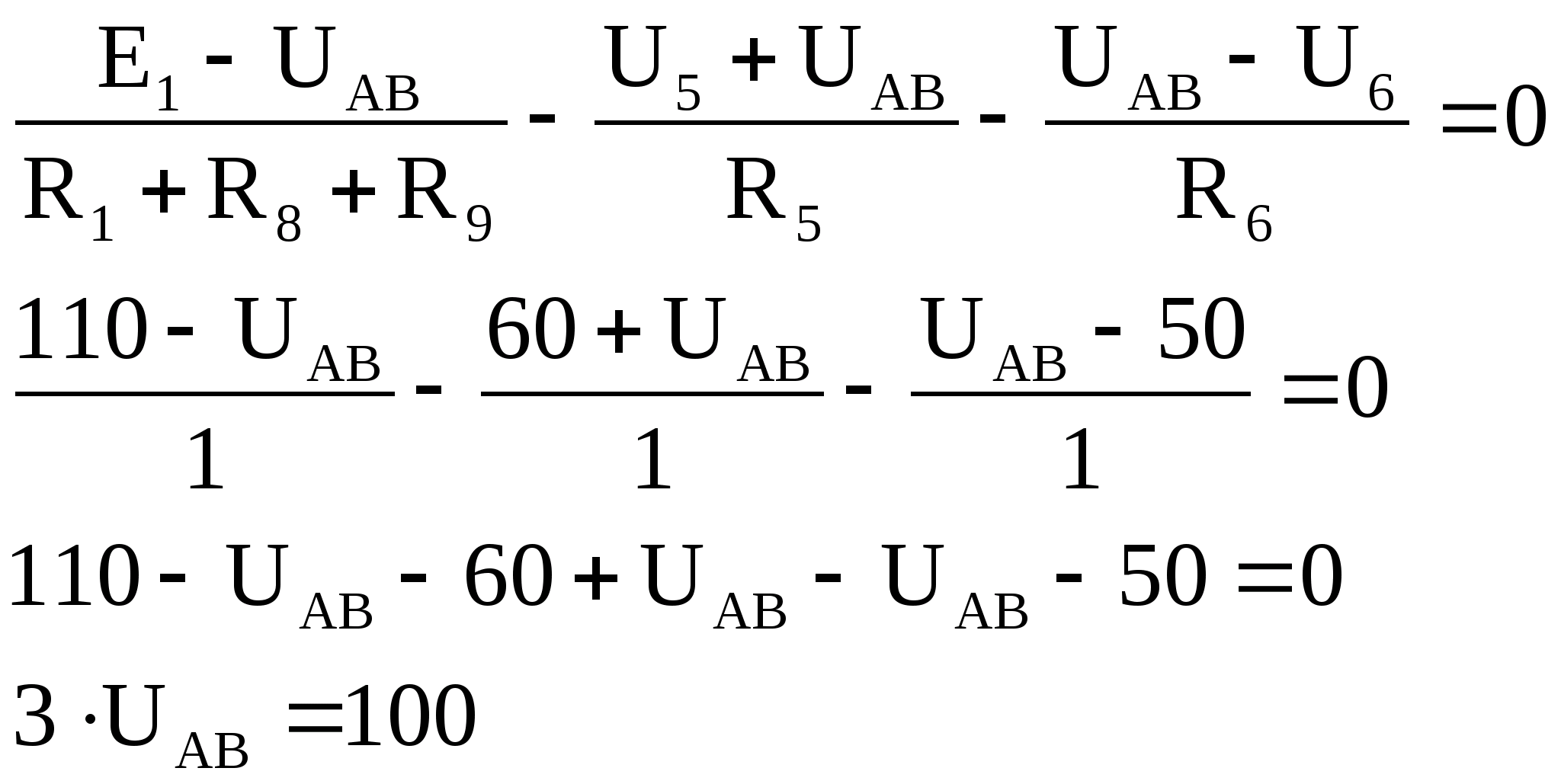

Для определения напряжения между узлами U_>AB>уравнения (2), (3), (4) необходимо подставить в уравнение (1):

- напряжение между узлами А и В.

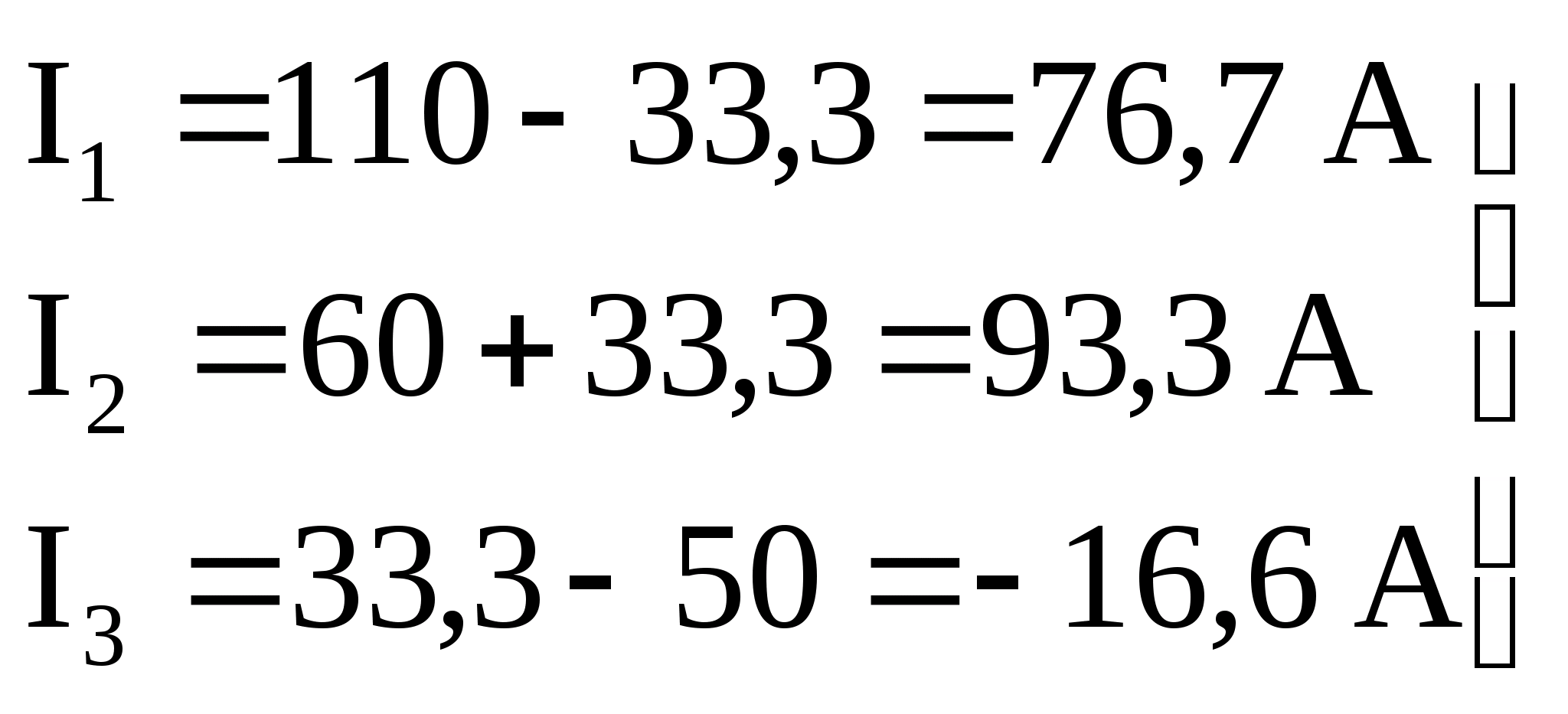

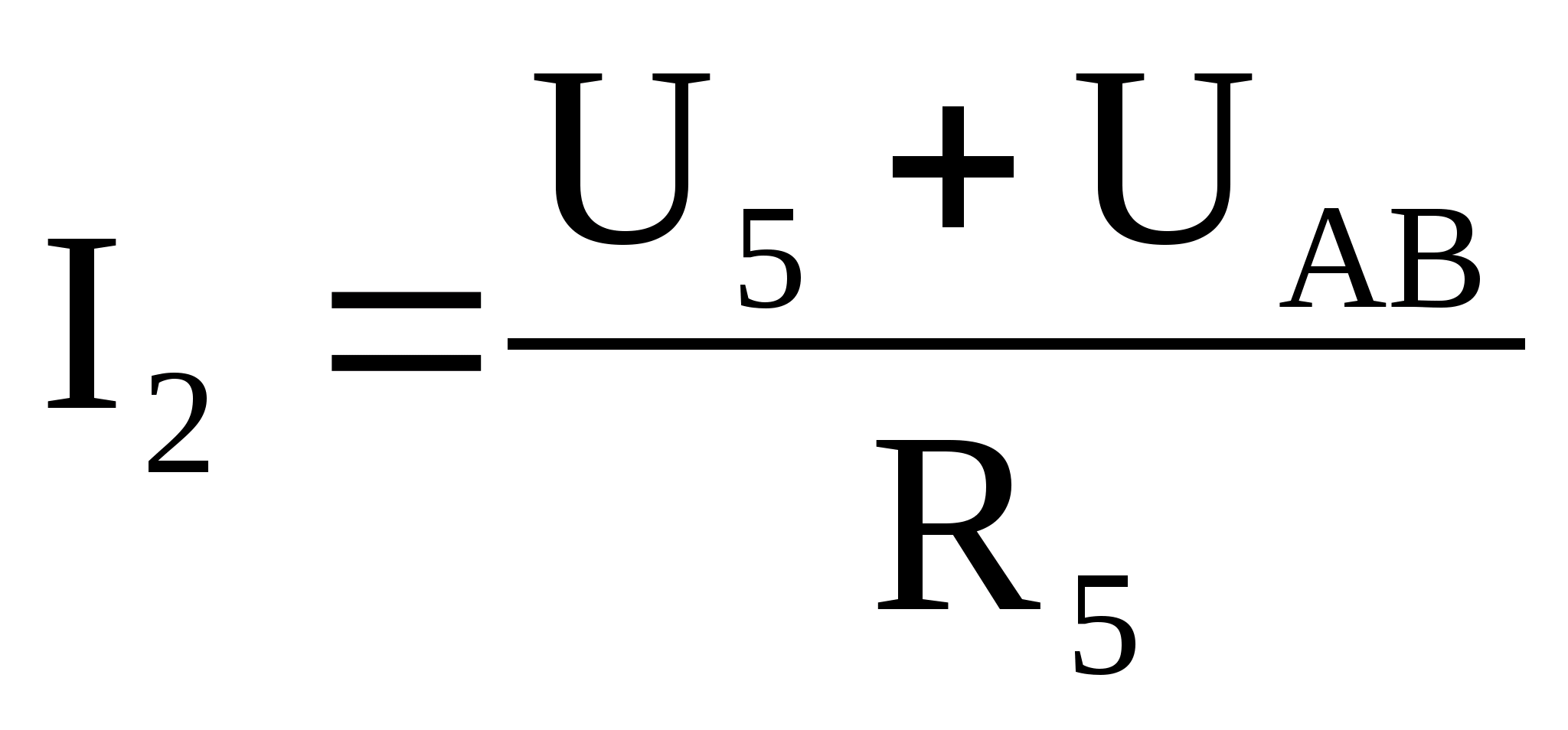

Токи в ветвях определим по уравнениям (2), (3), (4):

- токи в трех ветвях.

- TYPE=RANDOM FORMAT=PAGE>3 -

ТипОвая расчетная работа №2.

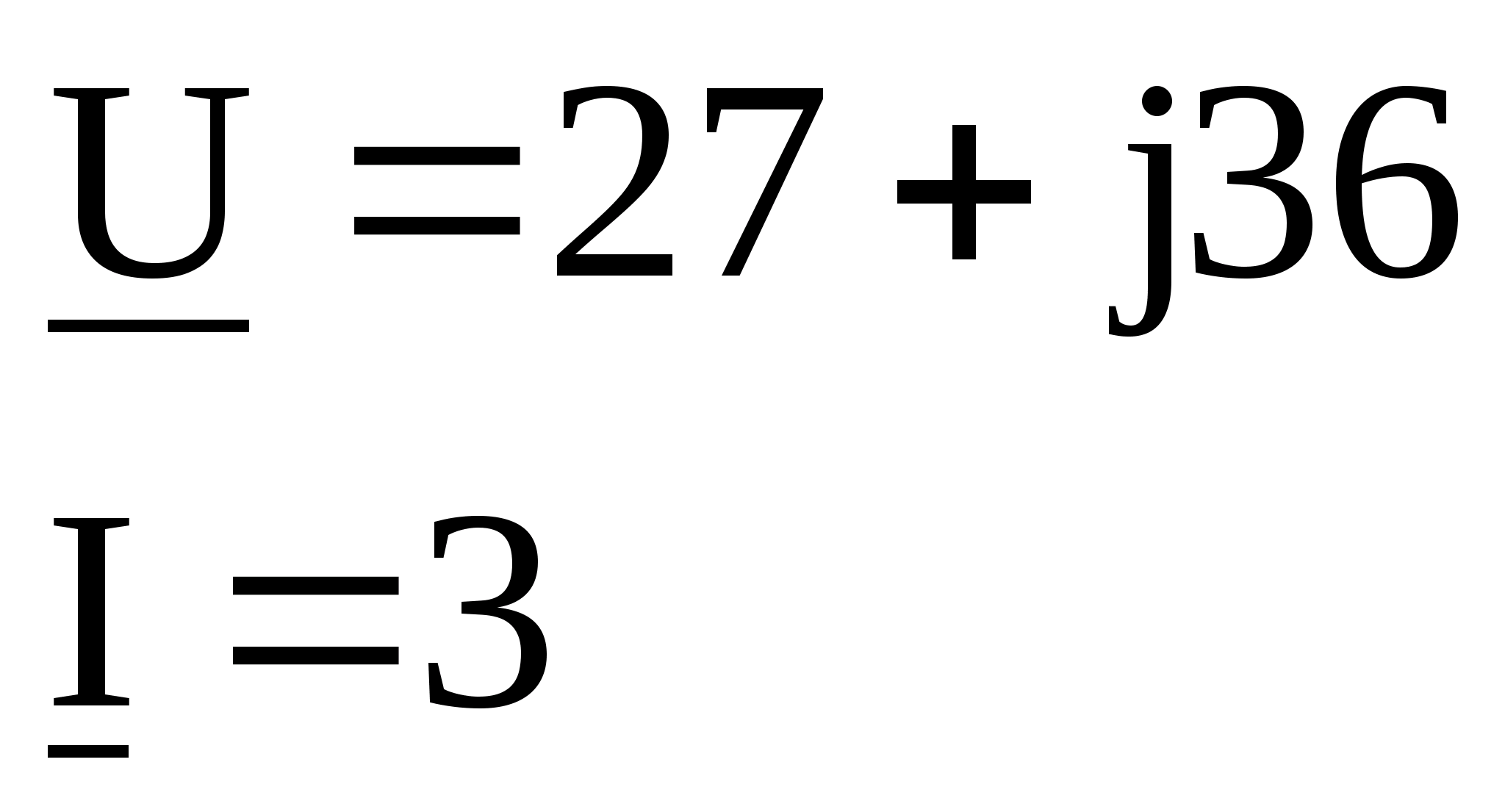

Дано:

Найти:

Решение:

- действующее значение напряжения.

- действительная часть

- мнимая часть

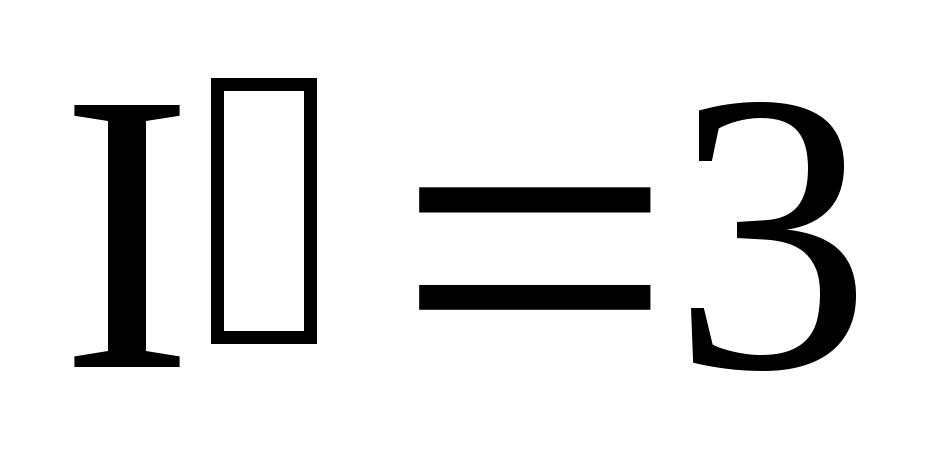

- действующее значение тока.

- действительная часть

- мнимая часть

Определить R (активное сопротивление) по закону Ома.

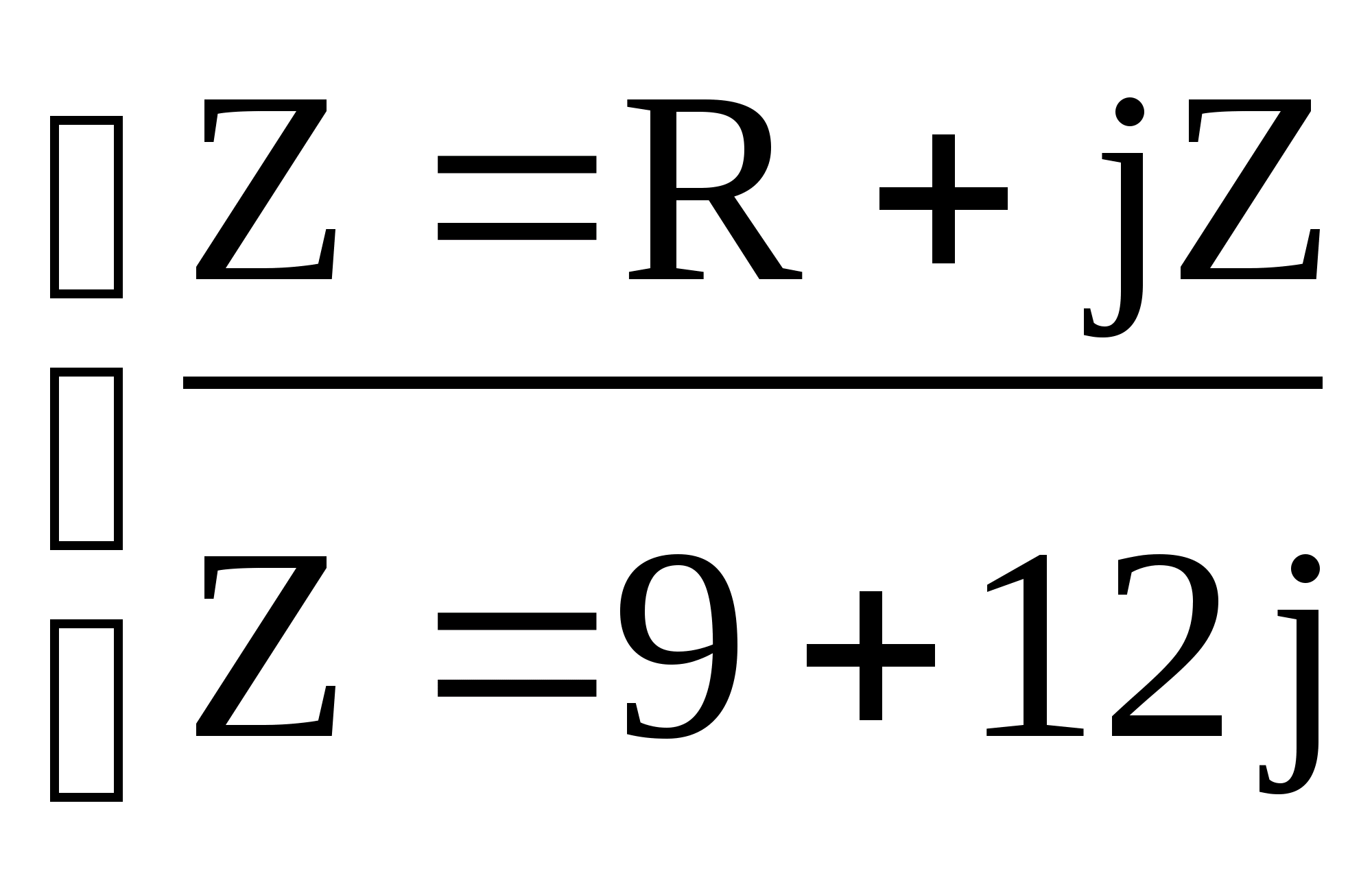

- полное сопротивление.

R=9 Ом

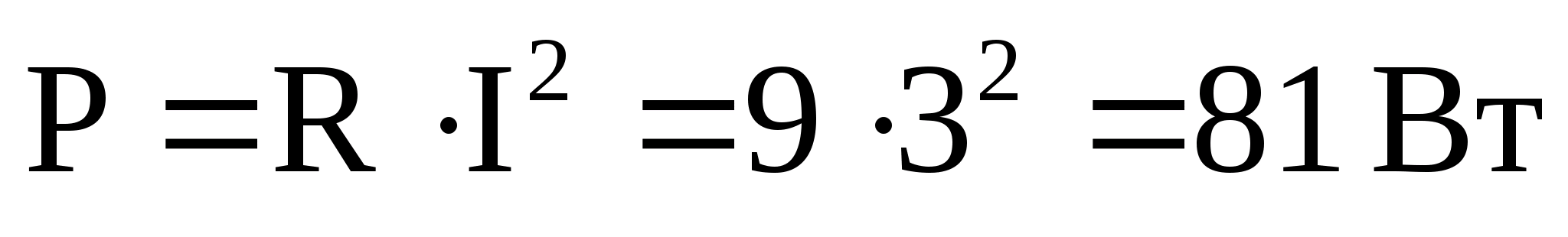

- активная мощность.

- реактивное сопротивление.

- полная мощность.

- показательная форма записи.

Ψ=0°

- показательная форма записи.

Ψ_>i>=53° - начальная фаза тока.

- TYPE=RANDOM FORMAT=PAGE>2 -

ТипОвая расчетная работа №4.

Дано:

Za=Zb=Zc=1,5+j2

Uп=220 В

Определить:

Iл – линейный ток

Iф – фазный ток

Р – активная мощность

Q – реактивная мощность

S – полная мощность

Построить:

Векторную диаграмму токов и напряжения.

Решение:

На схеме U_>A>, U_>B>, U_>C> – фазные напряжения;

U_>AB>, U_>BC>, U_>CA> – линейные напряжения;

Z_>A>, Z_>B>, Z_>C> –фазные сопротивления нагрузок;

Определение фазного сопротивления нагрузок:

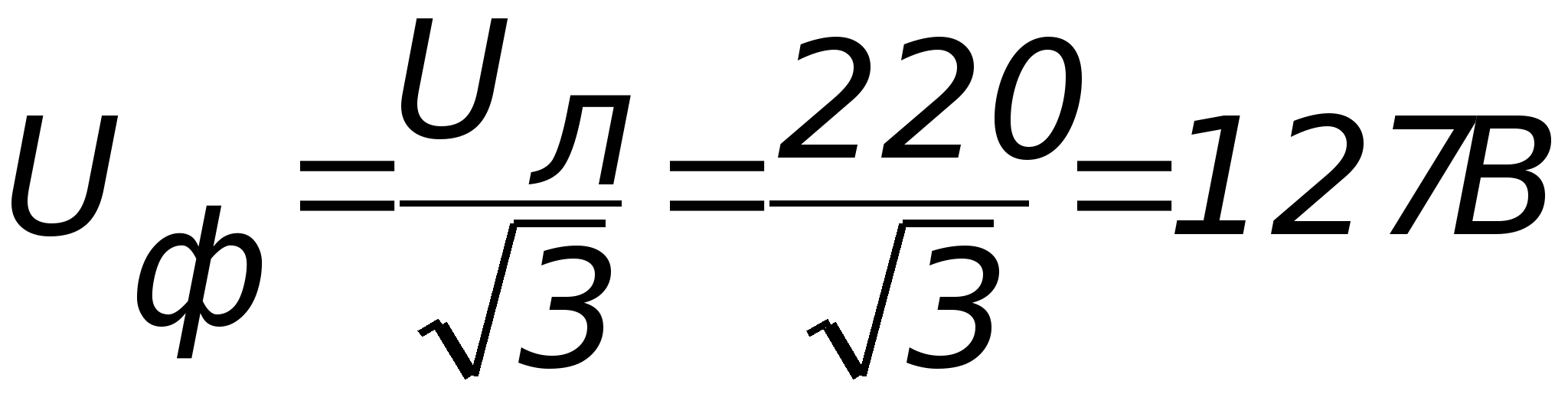

Схема будет симметричной если U_>A>=U_>B>=U_>C>=U_>Ф>=127 В

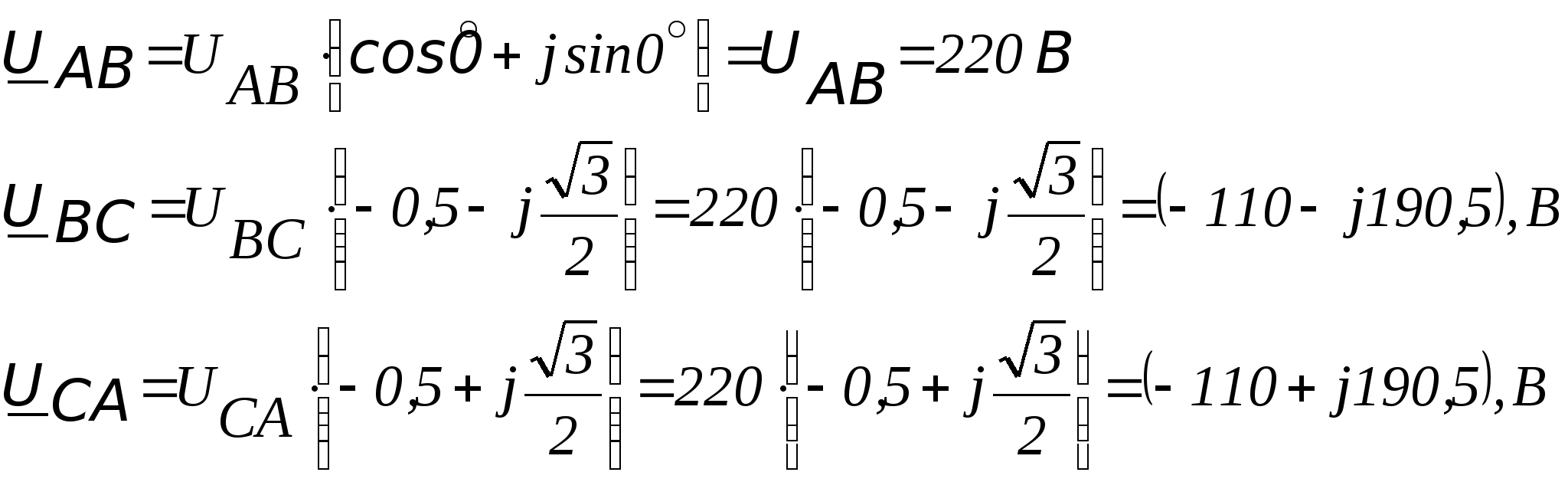

Определение комплексов напряжений в фазах А, В, С:

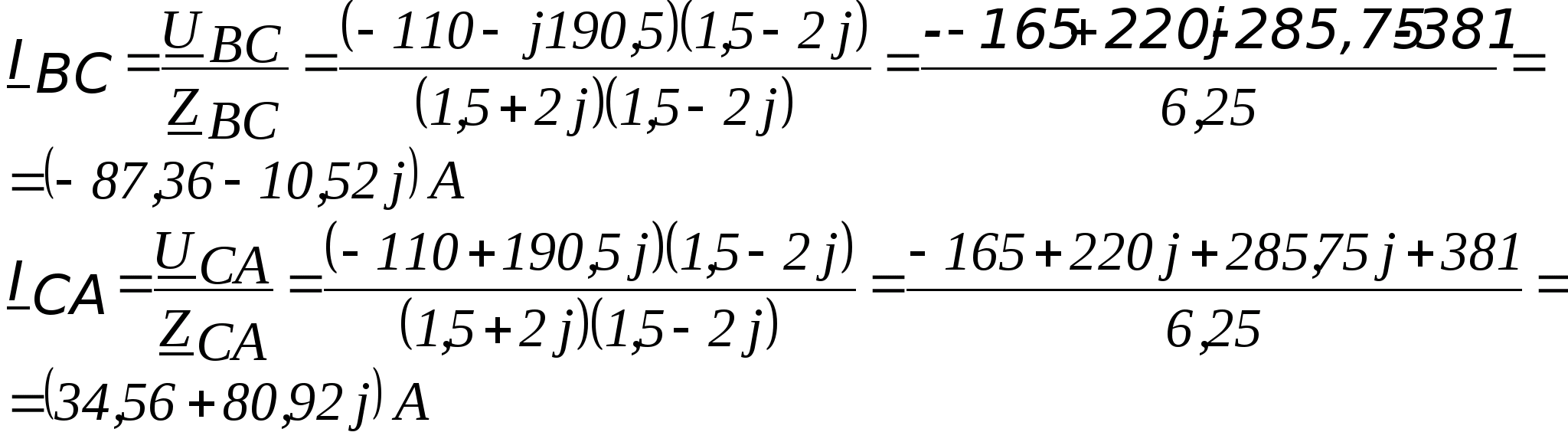

Определение фазных токов:

Действующие значения фазных токов:

При соединении фаз источника энергии и приемника звездой линейные токи равны соответственно фазным токам.

В случае симметричного приемника действующие значения всех линейных и фазных токов одинаковы, т.е. Iп= Iф

I_>А>= I_>В>= I_>С>= I_>П>=50,8 А

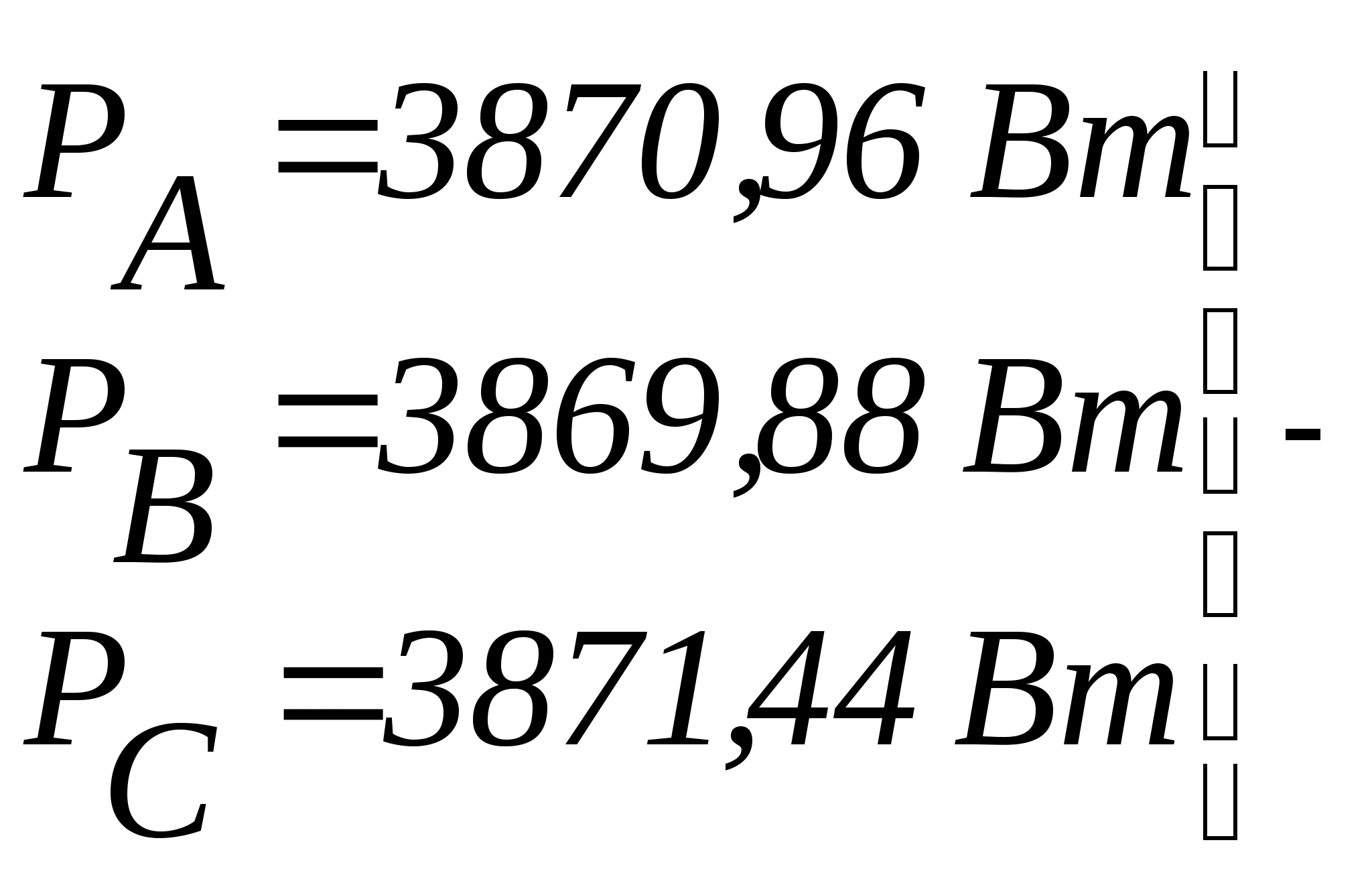

Определение мощности в фазах:

где - комплексно-сопряженное число.

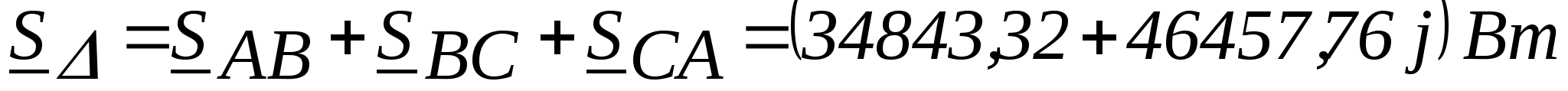

Тогда полная мощность всей цепи определяется:

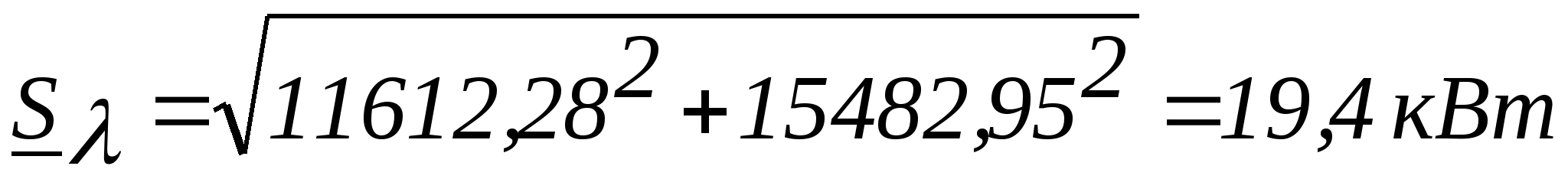

Действующее значение полной мощности

Т.к. S=P+Qj, то

активная мощность.

реактивная мощность.

Диаграмма:

- TYPE=RANDOM FORMAT=PAGE>4 -
