Расчет дифференциального каскада с транзисторным источником тока

ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПОВЫСШЕМУ ОБРАЗОВАНИЮ

ТАГАНРОГСКИЙ ГОСУДАРСТВЕННЫЙ РАДИОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра РЕС ЗиС

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе

Расчёт дифференциального каскада с транзисторным источником тока

Выполнил

Студент гр. И-48 Сумин А. В.

Проверил

к. т. н. Доцент Халявко А. Н.

ТАГАНРОГ 1999

Оглавление

Техническое задание …………………………………………………………… 2

Введение………………………………………………………………………… 4

Расчёт принципиальной электрической схемы по постоянному току……… 5

Заключение………………………………………………….…………………. 10

Список литературы……………………………………………………………. 11

Приложения………………………………………………….………………… 12

Техническое задание.

Вариант № 17

Рассчитать дифференциальный каскад с транзисторным источником тока:

преобразовать принципиальную электрическую схему так, чтобы в ней остались только элементы, влияющие на режим работы по постоянному току;

выбрать активные компоненты;

выбрать напряжение источника питания;

выбрать положения рабочих точек на характеристиках активных компонентов;

рассчитать цепи схемы по постоянному току;

выбрать номиналы и типы рассчитанных пассивных компонентов;

рассчитать потребляемые усилителем ток и мощность;

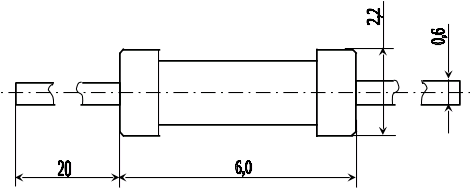

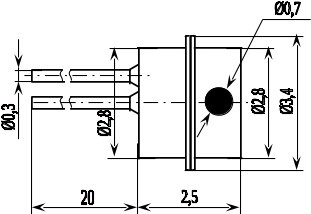

составить перечень элементов и изобразить их конструкции и расположения выводов.

Транзисторы типа p-n-p.

Изменение входного тока I_>вх> = 20 мкА.

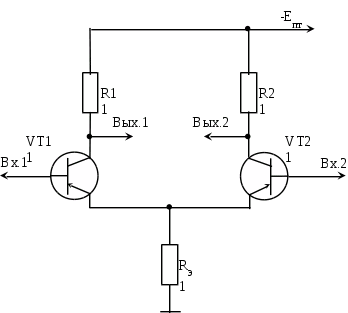

Принципиальная электрическая схема:

Введение.

Дифференциальный усилительный каскад имеет два входа и усиливает разность напряжений, приложенных к ним. Если на оба входа подать одинаковое (синфазное) напряжение, то усиление будет чрезвычайно мало. Дифференциальный усилительный каскад не усиливает синфазный сигнал.

Дифференциальный каскад состоит из двух транзисторов, эмиттеры которых соединены и подключены к общему резистору R_>э>.

Каскад абсолютно симметричен, т.е. сопротивление резисторов, входящих в каждое плечо, и параметры транзисторов одинаковы. В этом случае при равных входных сигналах токи транзисторов равны между собой.

Пусть входные напряжения получат одинаковые приращения разных полярностей ½ΔU_>ВХ>. В результате ток одного транзистора увеличится на ΔI_>К>, а другого на столько же уменьшится. При этом результирующий ток через резистор R_>Э> останется без изменения. Постоянным будет и падение напряжения на нем.

Если входное напряжение изменить только на одном входе на ΔU_>ВХ>, то это приведёт к изменению тока через соответствующий транзистор. Если бы транзистор VT2 отсутствовал, транзистор VT1 был бы включен по схеме с ОЭ и ток в его цепи изменился бы на 2ΔI_>K>. При этом падение напряжение на R_>Э> увеличилось бы на ΔU^’_>R>_>э>

Но увеличение падения напряжения на резисторе R_>Э> приведёт к уменьшению разности потенциалов между базой и эмиттером транзистора VT2 и ток его уменьшится, причём изменение тока транзистора VT2 будет таково, что приращения напряжений эмиттер – база обоих транзисторов будут одинаковы. Следовательно, при увеличении U_>ВХ1> на ΔU_>ВХ> потенциал эмиттера увеличится на ΔU_>ВХ>/2 что эквивалентно увеличению тока через резистор R_>Э> на ΔI_>K>. При этом приращение напряжения база – эмиттер для транзистора VT1 равно ΔU_>ВХ>/2 и - ΔU_>ВХ>/2 для транзистора VT2. Ток каждого плеча изменится на ΔI_>K>. Очевидно, что независимо от того, как на вход каскада подаются напряжения, токи транзисторов в первом приближении меняются одинаково.

Коэффициент усиления по напряжению дифференциального каскада при холостом ходе определяется как отношение разности выходных напряжений к разности входных:

K_>U> = (U_>ВЫХ1> - U_>ВЫХ2>)/( U_>ВХ1> - U_>ВХ2>)

Расчёт принципиальной электрической схемы по постоянному току.

Напряжение питания каскада Е_>п> 6 В (выбор Е_>п> обосновывается позже).

Изменение входного переменного тока каскада I_>вх> 20 мкА

Преобразовывать принципиальную электрическую схему резисторного каскада не нужно т.к. все элементы влияют на режим работы по постоянному току.

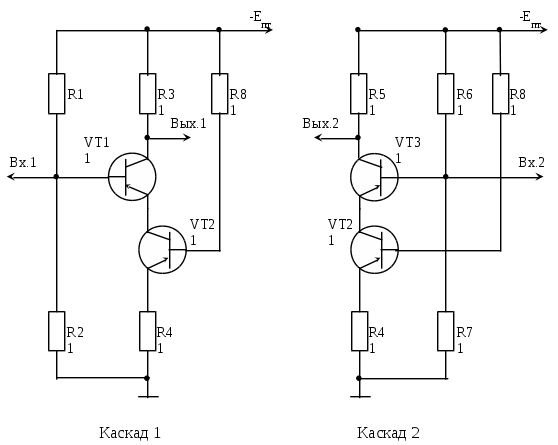

Так как каскад дифференциальный, то его можно разделить на две части:

Каскад 2 будет зеркальным отображением каскада 1 поэтому достаточно рассчитать каскад 1, но с учётом того, что на коллектор VT2 поступает удвоенный ток эмиттера VT1.

Выбираем тип транзистора VT1. Для нормального режима работы транзистора необходимо выполнение условий:

U_{>кэ
макс}> > Е_>п>

I_>б> = (1,5…2) I_>вх>

Выполнение этого условия необходимо для того, чтобы при изменении входного тока транзистор не входил в режим запирания.

P_>к
макс> > P_>к0>

Где U_{>кэ
макс}> – максимально допустимое напряжение между коллектором и эмиттером;

I_>б>_>>– ток базы в отсутствии сигнала;

P_>к
макс> – максимально допустимая мощность, рассеиваемая на коллекторе транзистора;

P_>к0> – мощность, рассеиваемая на коллекторе транзистора в рабочей точке.

Этим условиям соответствует транзистор ГТ310А со следующими параметрами:

U_{>кэ
макс}> = 10 В

6 В < 10 В

P_>к
макс> =20 мВт

( все условия проверяются позже).

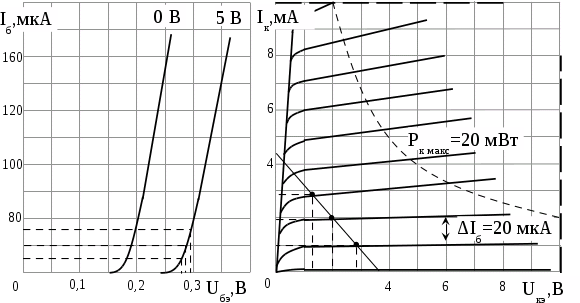

Входная и выходная статистические характеристики транзистора ГТ310А приведены на рис. 1. На семействе выходных статистических характеристик проводим линии U_{>кэ
макс}>, I_>к
макс> и P_>к
макс>, ограничивающие область нормальной работы транзистора.

Определяем величину тока базы (с учётом того, чтобы при изменении входного сигнала транзистор не попадал в режим отсечки)

I_>б> = 2∙│I_>вх>│ = 40 мкА

Для определения положения рабочей точки на семействе выходных статистических характеристик нужно задать U_>кэ01>. Разумно брать U_>кэ01> минимальным т.к. тогда затраты на работу усилителя минимальны. Т.к. брать U_>кэ01> < 1 В бессмысленно, при таком напряжении транзистор находится в нестабильной области, а мы ещё и имеем изменение входного тока. Поэтому возьмём U_>кэ01> равным 2 В.

U_>кэ01> = 2 В

I_>к>^’

Рис. 1

I_>к0>

U_>к0>

U_>к>^’

Тогда

I_>к01> = 1,9 мА I_>э1> = I_>к01> + I_>б1> = 1,9 мА + 0,08 мА = 1,98 мА

Ток коллектора транзистора VT2 (рис. 2) будет равен удвоенному току эмиттера VT1.

I_>к2> = 2∙I_>э1> = 2·1,98 мА = 3,96 мА

U_>к0>

I_>к0>

Рис. 2

Напряжение между эмиттером и землёй транзистора VT1 рекомендовано считать (0,3…0,4) Е_>пт>(см [6], ст 10). Возьмём его равным 0,4 Е_>пт>.

Теперь следует выбрать Е_>п>. Оно должно быть как можно меньше, чтобы не рассевалась лишняя мощность. Минимальное подходящее стандартное Е_>п>=6В т.к. если взять Е_>п>=5 В то 5·0,4 = 2 В и падение напряжения на резисторе R_>4> равно нулю т.к. 0,4·Еп - Uкэ02 = 2 В – 2 В = 0 В

U_>эз> = 6∙0,4 = 2,4 В

Тогда точка на прямой U_>кэ> (рис. 1) будет равна падению напряжения на VT1 и R3, а так как мы знаем U_>эз> то:

U_>к1>^’ = Е_>п> – U_>эз> = 6 В – 2,4 В = 3,6 В

I_>к>^’ < I_>к
макс> (по графику нагрузочной прямой рис. 1)

Из графика видно, что при любом заданном изменении входного тока транзистор не выходит за эксплуатационные пределы.

Падение напряжения на резисторе R3 равно:

U_>R>_>3> = E_>пт> – U_>эз> – U_>кэ> = 6 В – 2,4 В – 2 В = 1,6 В

Соответственно R3 = U_>R>_>3>/I_>K>_>0> = 1,6 В/(1,9∙10^-3) А= 842 Ом

Так же рекомендовано взять ток делителя равный пяти токам базы (см [6], ст 10):

I_>б1> = 40 мкА

I_>R>_>1>= 6∙I_>б1> = 0,24∙10^-3 А I_>R>_>2> = 5·I_>б1> = 0,2·10^-3 А

Напряжение на резисторе R2 равно:

U_>R>_>2> = U_>эз> + U_>эб1> =2,4 В + 0,28 В = 2,68 В

т.к. U_>эб1> = 0,28 В (по графику рис. 1)

Тогда R2 = U_>R>_>2>/I_>R>_>2> = 2,68 В/0,2·10^-3 А = 13,4 кОм

R1 =(E_>пт> – U_>R>_>2>)/I_>R>_>1>= (6 В – 2,68 В)/0,24·10^-3 А = 13,8 кОм

Напряжение на резисторе R4 равно:

U_>R>_>4> = 0,4·E_>пт> – U_>кэ2> = 2,4 В – 2 В = 0,4 В

I_>б2> = 0,08 мА (по графику рис. 2)

I_>э2> = I_>к2> + I_>б2> = 3,96 мА + 0.08 мА = 4,04 мА

R4 = U_>R>_>4>/ I_>э2> = 0,4 В/4,04·10^-3 А = 100 Ом

По графику входных статистических характеристик:

I_>б2> = 80 мкА I_>R>_>8> = I_>б2> = 80 мкА

Напряжение на резисторе R8 равно:

U_>R>_>8> = E_>пт> – U_>бэ2> – U_>R>_>4> = 6 В – 0,3 В – 0,4 В = 5,3 В

R8 = U_>R>_>8>/I_>б2> = 5,3 В/80·10^-6 В = 66 кОм

Расчёт мощностей используемых элементов.

Мощность транзистора VT1 в рабочей точке:

P_>к0> = I_>к0>∙U_>к0> = 3,8 мВт

Условие P_>к>_>макс> > P_>к0> выполняется.

Мощность транзистора VT1 в рабочей точке:

P_>к0> = I_>к0>∙U_>к0> = 7,92 мВт

Условие P_>к>_>макс> > P_>к0> выполняется.

Мощности резисторов:

P_>R>_>1> = I_>R>_>1>∙U_>R>_>1> = 0,8 мВт

P_>R2> = I_>R2>∙U_>R2> = 0,54 мВт

P_>R3> = I_>R3>∙U_>R3> = 0,42 мВт

P_>R4> = I_>R4>∙U_>R4> = 1,62 мВт

P_>R8> = I_>R8>∙U_>R8> = 0,42 мВт

Потребляемая мощность равна

P_>П> = I_>П>∙E_>П> = (I_>R1>+ I_>R3>+ I_>R5>+ I_>R6>+ I_>R8>)∙E_>П> = 26,2 мВт

Так как элементы R1 и R2, R3 и R5, VT1 и VT3 соответственно равны, то равны и все их параметры.
