1.ПРОЕКТИРОВАНИЕ ЦИФРОВОГО ФИЛЬТРА.
1.1.Исходные данные.

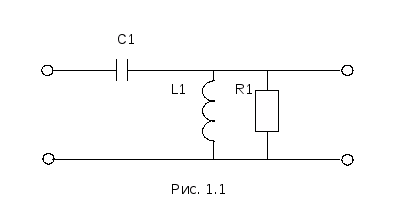

1)Схема аналогового фильтра рис. 1.1
2)Частота среза - 3М Гц
3)Полоса частот полезного сигнала - 10 МГц
4)Динамический диапозон сигнала - 18 дб
5)Уровень помех не более - 3 дб
6)Тактовая частота - 10 МГц
7)Разрядность - 8 бит
Определение номиналов элементов фильтра.
Зададимся значением элемента R1 = 1,5 кОм и воспользовавшись формулой (1.1) определим значение элемента C1.
(1.1)
Подставив численные значения в формулу (1.1) получим значение C1.
Из формулы (1.2) определим номинал элемента L1.
(1.2)
Синтез цифрового аналога.
Для начала определим передаточную функцию К(р) для схемы изображонной на рисунке 1.1.
(1.3)
Произведём
z-преобразование заменив
на
в результате получим К(z).
(1.4)
Преобразуем формулу (1.4) к виду (1.5)
(1.5),
где

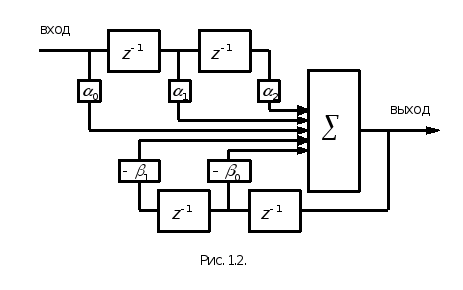

Цифровой фильтр будет иметь структуру указанную на рисунке (1.2)
Структурная схема состоит из линий задержки, перемножителей и сумматора. Для реализаций данного устройства в качестве линий задержки будем использовать регистр К555ИР22, в качестве перемножителей микросхему памяти КР556РТ5, суматор К555ИМ6 (УГО вышеперечисленных микросхем приведенно в приложении).
ПРОЭКТИРОВАНИЕ ЦИФРОВОГО ФИЛЬТРА.
2.1. Общие сведения.
Проэктирование устройства будет проводитьсч с использованием системы автоматизированного проектирования P-CAD 4.5.
Система P-CAD позволяет выполнять следующие проектные операции:
- создание условных графических обозначений элементов принципиальной электрической схемы (УГО) и их физических образов (конструктивов);
- графический ввод чертежа принципиальной электрической схемы и конструктивов проектируемого устройства;
- математическое моделирование цифровых электронных устройств, в том числе программируемых логических матриц;
- одно и двустороннее размещение разногабаритных элементов с планарными и многослойными контактными площадками на поле ПП с печатными и навесными (вырубными) шинами питания в интерактивном и автоматическом режимах;
- ручную и автоматическую трассировку печатных проводников произвольной ширины в интерактивном режиме (число слоев 1...32);
- размещение межслойных переходов;
- автоматизированный контроль результатов проектирования ПП на соответствие принципиальной электрической схеме и конструкторско-технологическим ограничениям;
- автоматическую коррекцию электрической принципиальной схемы по результатам размещения элементов на ПП (после эквивалентной перестановки компонентов или их выводов);
- полуавтоматическую корректировку разработанной ПП по изменениям, внесенным в принципиальную электрическую схему;
- выпуск конструкторской документации (чертеж принципиальной схемы, деталировочный и сборочный чертежи) и технологической информации (фотошаблоны и файлы данных для сверления отверстий с помощью станков с ЧПУ) на проектируемую ПП.
Программный комплекс системы P-CAD включает в себя взаимосвязанные пакеты программ и отдельные программы, образующие систему сквозного проектирования радиоэлектронной аппаратуры. В состав подсистемы проектирования ПП входят следующие программные модули:
SHELL - управляющая оболочка системы P-CAD;
PC-CAPS - графический ввод и редактирование УГО радиоэлектронных компонентов (создание файлов с расширением .SYM) и принципиальных электрических схем (создание файлов с расширением .SCH), подготовка файлов для передачи данных программам PC-PRINT и PC-PLOTS;
PC-CARDS - графический ввод и редактирование конструктивов компонентов РЭА (.PRT) и конструктивов ПП (.PCB), подготовка файлов для передачи данных программам PC-PRINT, PC-PLOTS и PC-PHOTO;
PC-COMP - редактирование информации в текстовой форме о выводах компонентов, упаковке нескольких секций в корпус интегральной микросхемы и расположении выводов на УГО компонента и его конструктиве;
PC-LIB - создание библиотечных файлов радиоэлектронных компонентов;
PC-NODES - извлечение списка электрических связей из принципиальной схемы или ПП в виде двоичных файлов, имеющих расширение .NLT или .PNL;
PC-LINK - объединение взаимосвязанных списков электрических связей схем, состоящих из нескольких страниц или имеющих иерархическую структуру, в единый список в файле с расширением .XNL;
PC-PLACE - автоматическое или ручное размещение компонентов на ПП, подготовка файлов для передачи данных программам РC-PRINT, PC-PLOTS и PC-PHOTO;
PC-ROUTE - автоматическая трассировка соединений ПП;
PREPACK - преобразование текстового файла перекрестных ссылок УГО и конструктивов компонентов, используемых в схеме, в двоичный файл с расширением .LIB, включая обработку нескольких файлов перекрестных ссылок, объединенных средствами DOS;
PC-PACK - составление базы данных ПП на основе списков электрических связей и перекрестных ссылок ("упаковка" схемы в файл с расширением .PKG);
PC-ERC - выявление ошибок в принципиальных схемах;
PC-DRC - контроль технологии спроектированной ПП на соответствие конструкторско-технологическим ограничениям;
PC-NLC - сравнение и указание различий двух списков соединений,
в частности, составленных по чертежу ПП и принципиальной электрической схеме;
PC-NLT - составление файла упаковки схемы путем преобразования текстового файла с расширением .ALT, содержащего перечень конструктивов и таблицу электрических соединений;
PC-BACK - создание командного файла для коррекции принципиальной электрической схемы с помощью программы PC-CAPS при наличии перестановок компонентов или их выводов, сделанных с помощью программ PC-PLACE или PC-CARDS (эти возможности перекрываются программой PC-ECO);
PC-ECO - автоматическая коррекция электрической принципиальной схемы по результатам проектирования ПП (back annotation - коррекция "назад") и наоборот (forward annotation - коррекция "вперед");
PC-FORM - составление текстовых файлов отчётов проекта;
PDIF-OUT - преобразование двоичных файлов с расширением .SYM, .SCH, .PRT, .PS и .PCB в текстовые файлы .PDF для последующего редактирования;
PDIF-IN - обратное преобразование отредактированного текстового файла с расширением .PDF в двоичные файлы;
NX-ACAD - преобразование данных о чертеже схемы или ПП (файлы с расширением .PLT) в DXF-формат пакета программ AutoCAD (в состав системы P-CAD не входит);
PC-PRINT - вывод чертежа электрической принципиальной схемы или топологии ПП на принтер;
PC-PLOTS - вывод чертежа электрической принципиальной схемы или топологии ПП на плоттер (графопостроитель);
PC-PHOTO - изготовление фотошаблонов на фотоплоттере;
PC-DRILL - составление файлов координат отверстий ПП для управления сверлильными станками с ЧПУ и вывод их на перфоленту.
Процесс проектирования ПП состоит из нескольких этапов. На каждом из них используются отдельные модули системы P-CAD. В данной работе используються лиш некоторые программные модули: PC-CAPS, PC-CARDS, PC-ROUTE, PC-PRINT. Далее приведенно более полное описание их назначения и краткое описание принципов работы без полного списка команд.
2.2. Графический редактор принципиальных схем PC-CAPS.
2.2.1. Назначение программы.
Программа предназначена для графического ввода и редактирования схем и схемных символов на персональном компьютере и является мощным диалоговым инструментом проектировщика.
Графический редактор принципиальных электрических схем PC-CAPS используется для решения двух задач:
- построения/редактирования УГО компонента принципиальной электрической схемы (создается файл с расширением .SYM);
- построения/редактирования принципиальной электрической схемы аналогового или цифрового устройства (создается файл с расширением .SCH).
Программа входит в систему автоматизированного проектирования больших интегральных схем на персональном компьютере (PCAD).
Программа работает с пользовательской и библиотечной базами данных и выполняет следующие основные функции:
- построение символов;
- построение схем.
Программа состоит из символьного и схемного процессоров. Символьный процессор позволяет пользователю графически создавать оригинальные символы, представляющие логические описания в контурной форме.
Схемный процессор позволяет графически создавать разнообразные схемы из имеющихся символов. Программа поддерживает иерархию проекта, позволяя создавать схемы с иерархией. Таким образом, символ заменяет схему, состоящую в свою очередь из символов более низкого уровня.
Введенная с помощью этой программы информация о созданных схемах запоминается в пользовательской базе данных, откуда извлекаются таблицы связей, необходимые для работы других программ системы РСАD.
2.2.2. Вызов программы PC-CAPS.
Программа вызывается с помощью управляющей оболочки Shell (режим Design Entry sub>system/Schematic Capture) или непосредственно с помощью командной строки. После вызова программы PC-CAPS (без указания параметров в командной строке) на экране появляется начальное меню программы..
2.2.3. Формат экрана.

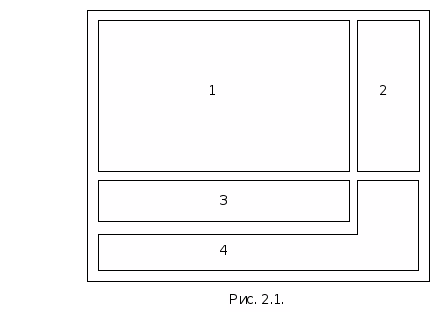

При работе с программой экран дисплея разбивается на несколько зон, как показано на рис.2.1.
1 - главная зона показа; 2 - зона меню команд;
3 - зона текста; 4 - зона статуса.
Главная зона показа предназначена для изображения редактируемой схемы или символа. Зона меню команд предназначена для меню и подменю команд схемного или символьного редактора. Зона текста предназначена для диалоговой связи между пользователем и программой. В этой зоне оказываются сообщения об ошибках. Зона статуса показывает текущие параметры активной команды, включая активные слои,текущую координатную сетку, координаты курсора и другую информацию о выбранной команде.
2.2.4. Структура слоев.
В системе проектирования используется структура слоев. Она предназначена для удобного использования комплексной информации о проекте, хранящейся в базе данных. При редактировании схем использование слоев просто необходимо. Структура слоев по умолчанию приведена в таблице 2.1. Слои могут иметь любой из 6 цветов:
- 1 - зеленый;
- 2 - красный;
- 3 - желтый;
- 4 - синий;
- 5 - голубой;
- 6 - фиолетовый.
Каждый слой имеет статус, который может принимать следующие значения:
- OFF - невидимый;
- ON - видимый, но для редактирования недоступен;
- ABL - видимый и может становиться активным;
- ABL A - видимый и активный;
Таблица 2.1.
|
Номер |
Имя |
Цвет |
Статус |
Использование |
|
1 |
WIRES |
1 |
ABL A |
Цепи |
|
2 |
BUS |
1 |
ABL |
Шины |
|
3 |
GATE |
2 |
ON |
Графическое изображение символа |
|
4 |
IEEE |
2 |
OFF |
Графическое изображение символа в IEEE |
|
5 |
PINFUN |
3 |
OFF |
Функции выводов (IEEE) |
|
6 |
PINNUM |
1 |
OFF |
Номер выводов |
|
7 |
PINNAM |
6 |
ON |
Имя выводов |
|
8 |
PINCON |
4 |
ON |
Соединение выводов |
|
9 |
REFDES |
2 |
OFF |
Вспомогательные обозначения |
|
10 |
ATTR |
6 |
OFF |
Видимые атрибуты |
|
11 |
SDOT |
1 |
OFF |
Точки межсоединений |
|
12 |
DEVIGE |
5 |
ON |
Имя компонента или номер ячейки |
|
13 |
OUTLINE |
5 |
ON |
Выходные линии компонент |
|
14 |
ATTR2 |
6 |
OFF |
Невидимые атрибуты |
|
15 |
NOTES |
6 |
OFF |
Текстовые замечания |
|
16 |
NETNAM |
4 |
OFF |
Имена цепей |
|
17 |
CMPNAM |
5 |
OFF |
Имена компонент |
|
18 |
BORDER |
5 |
OFF |
Бордюр на схеме |
2.2.5. Выбор команд.
Программа использует меню команд для вызова редактирующих команд. Чтобы выбрать команду, пользователь передвигает курсор в зону меню команд и устанавливает его на прямоугольник с надписью нужной команды. Затем пользователь нажимает левую клавишу мыши, и выбранная команда становится активной до тех пор, пока не будет выбрана другая команда, или отменена выбранная.
Также используються клавиатурные команды (вводимые только с клавиатуры).
В результате работы с программой PC-CAPS созданна пользовательская база данных для микросхем используемых в схеме и принципиальная схема самого устройства (см. приложение).
2.3. Графический редактор печатных плат PC-CARDS.
2.3.1. Назначение программы.
Графический редактор печатных плат PC-CARDS используется для решения следующих задач:
-построения/редактирования графического изображения конструкторско-топологического образа (конструктива) отдельного компонента электронного устройства (создается файл с расширением .PRT);
-построения/редактирования контура ПП, на которой осуществляется установка компонентов (создается файл с расширением .PCB);
-построения/редактирования топологии ПП в режиме ручного или полу автоматического проектирования;
-создания вспомогательных файлов для вывода чертежей на принтер, плоттер и фотоплоттер.
Принцип работы графического редактора печатных плат PC-CARDS тот же, что для редактора принципиальных схем PC-CAPS. Ряд команд идентичен. Далее расмотрим принципиальные различия графического редактора PC-CARDS.
Вызываеться программа PC-CARDS с помощью управляющей оболочки или непосредственно с помощью командной строки.
2.3.2. Общие принципы работы с графическим редактором PC-CARDS
После выбора в начальном меню режима Edit Database экран дисплея форматируется и разбивается на несколько зон аналогично экрану программы PC-CAPS (рис. 2.1).
При построение чертежа платы в системе P-CAD используются две системы единиц: английская (English unit) и метрическая (metric unit). В английской системе условная единица редактора PC-CARDS составляет 1 мил = 0,001 дюйма, т.е. 0,0254 мм, а в метрической системе - 0,01 мм. Максимальный размер чертежа, помещающегося в базе данных, составляет 60000 7& 060000 условных единиц. Текущие координаты курсора x, y указываются в самом правом поле строки состояния.
В английской системе единиц координаты приводятся в относительных единицах DBU, в метрической системе - в миллиметрах с точностью 0,01 мм.
2.3.3. Структура слоев чертежа.
В программе PC-CARDS полная информация о чертеже заносится в 45 цветовых слоёв, устанавливаемых по умолчанию. На каждой фазе работы с графическим редактором необходима не вся имеющаяся информация, поэтому часть слоев делают невидимыми, чтобы не перегружать чертеж. Пользователь может ввести новые слои, в частности, для проектирования многослойных ПП. Всего программа PC-CARDS поддерживает до 100 различных слоев.
Приведем структуру слоев графического редактора, устанавливаемую по умолчанию:
Имя Цвет Состоя-
слоя слоя ние по Назначение слоя
умолча-
нию
PADCOM 7 ON Графика контактных площадок на верхней
стороне платы (со стороны компонентов)
FLCOMP 7 OFF Информация для фотоплоттера о контактных
площадках на верхней стороне платы
PADSLD 8 OFF Графика контактных площадок на нижней
стороне платы
FLSOLD 8 OFF Информация для фотоплоттера о контактных
площадках на нижней стороне платы
PADINT 9 OFF Графика контактных площадок внутренних
слоев
FLINT 9 OFF Информация для фотоплоттера о контактных
площадках внутренних слоев
GNDCON 10 OFF Графика контактных площадок на слое "земли"
FLGCON 10 OFF Информация для фотоплоттера о контактных пло-
щадках на слое "земли"
CLEAR 12 OFF Графическая информация о зазорах
FLCLER 12 OFF Информация для фотоплоттера о зазорах
PWRCON 13 OFF Графика контактных площадок на слое полей и
шин питания
FLPCON 13 OFF Информация для фотоплоттера о контактных пло-
щадках на слое полей и шин питания
SLDMSK 14 OFF Графика маски пайки
FLSMSK 14 OFF Информация для фотоплоттера о маске пайки
DRILL 15 OFF Графическая информация о сверлении отверстий
FLDRLL 15 OFF Информация для фотоплоттера о контроле
сверления отверстий
PIN 4 ON Слой обозначений выводов (графика)
BRDOUT 4 ON Слой контура ПП
FLTARG 4 OFF Информация о реперных знаках на фотошаблонах
слоев
SLKSCR 6 ON Графика контуров компонентов для односторон-
него монтажа
DEVICE 5 ON Имена компонентов при размещении компонентов
на одной стороне ПП (используются при создании
псевдонимов по команде Alias программы PC-LIB)
ATTR 6 ON Слой атрибутов
REFDES 6 OFF Позиционные обозначения компонентов при
одностороннем монтаже
COMP 1 ABL Слой трассировки на верхней стороне платы
(сторона компонентов)
SOLDER 2 ABL Слой трассировки на нижней стороне платы
(сторона проводников)
INT1 14 OFF Первый внутренний слой трассировки
INT2 6 OFF Второй внутренний слой трассировки
DRLGIN 5 OFF Графика сверления внутренних слоев
DRLFIN 6 OFF Информация для фотоплоттера для контроля
сверления внутренних слоев
PINTOP 4 OFF Слой планарных контактных площадок на верхней
стороне платы
PINBOT 3 OFF Слой планарных контактных площадок на нижней
стороне платы
MSKGTP 13 OFF Графика маски пайки верхней стороны платы
MSKGBT 14 OFF Графика маски пайки нижней стороны платы
MSKFTP 3 OFF Информация для фотоплоттера о графике маски
пайки верхней стороны платы
MSKFBT 8 OFF Информация для фотоплоттера о графике маски
пайки нижней стороны платы
PSTGTP 1 OFF Графика пайки верхней стороны платы
PSTGBT 2 OFF Графика пайки нижней стороны платы
PSTFTP 12 OFF Информация для фотоплоттера о графике пайки
верхней стороны платы
PSTFBT 13 OFF Информация для фотоплоттера о графике пайки
нижней стороны платы
SLKTOP 6 ON Графика основных линий изображений планарных
компонентов на верхней стороне платы
SLKBOT 5 ON Графика основных линий изображений планарных
компонентов на нижней стороне платы
DVCTOP 1 ON Имена планарных компонентов на верхней сторо-
не платы
DVCBOT 2 ON Имена планарных компонентов на нижней сторо-
не платы
REFDTP 3 ON Позиционные обозначения планарных компонентов
на верхней стороне платы
REFDBT 6 ON Позиционные обозначения планарных компонентов
на нижней стороне платы
Первые 16 слоев PADCOM...FLDRLL используются для создания стеков контактных площадок. Слой COMP соответствует верхней стороне ПП (слой компонентов), слой SOLDER - нижней стороне. Слой INT1 - первый внутренний слой, INT2 - второй; при проектировании многослойных ПП остальные внутренние слои создаются пользователем. Слои 27-45 (начиная со слоя INT2), могут использоваться, в частности, для реализации технологии монтажа на поверхность (SMT, Surface-MountTechnology). Дополнительные внутренние слои и любые другие пользователь имеет возможность задать самостоятельно. Кроме того, по команде BARR программа PC-PLACE автоматически создает слои для:
а) запрета размещения компонентов:
BARTOP - на верхней стороне платы,
BARBOT - на нижней стороне платы,
BARPLC - на обеих сторонах платы;
б) запрета трассировки программе PC-ROUTE:
BARALL - на всех слоях,
BARCMP - на слое COMP,
BARSLD - на слое SOLDER,
BARIN1 - на внутреннем слое INT1,
BARVIA - запрет на создание переходных отверстий.
Выше приведена информация о слоях для определенной (американской) технологии. В каждой конкретной разработке пользователь может изменить их назначения и добавить новые слои, определяя самостоятельно распределение графической информации по слоям.
2.3.4. Установка режимов графического редактора.
На первой строке меню команд помещены две команды SYMB и DETL, устанавливающие режим графического редактора. Команда SYMB устанавливает режим ввода/редактирования конструктивов компонентов ПП и стеков контактных площадок; при этом меню команд окрашено в красный цвет. Команда DETL определяет режим ввода/редактирования конструктивов ПП; при этом меню команд окрашено в зеленый цвет.
Зона меню команд содержит список основных команд и подкоманд. Чтобы выбрать команду из этого меню, необходимо пометить курсором имя команды (в зоне меню команд курсор имеет форму прямоугольника) и нажать левую кнопку мыши или клавишу [Пробел] на клавиатуре. Если у выбранной команды имеются подкоманды, они высвечиваются желтым цветом в средней части левой колонки зоны меню команд. После выбора подкоманды она активизируется, в строке состояний появляются сопутствующие параметры, а в строке сообщений информация о дальнейших действиях.
Команда из зоны меню выбирается не только с помощью курсора, но и нажатием клавиши [/] на клавиатуре и затем вводом имени команды по запросу программы:
Menu command: <имя команды> [Return]
Ряд команд, не отмеченных в зоне меню команд, вызывается только с помощью клавиатуры (назовем их клавиатурными командами).
Праграмма PC-CARDS была использована для размешения элементов ПП и указания электрических связей для дальнейшей автоматической разводки. Расположение элементов приведенно в приложении.
2.4. Автоматическая трассировка соединений с помощью программы
PC-ROUTE.
2.4.1. Основные возможности программы PC-ROUTE
Программа автоматической трассировки печатных плат PC-ROUTE обладает следующими основными характеристиками:
- поддерживает большинство современных технологий изготовления ПП, включая многослойную, планарную и тонкую;
- трассирует проводники в любых направлениях;
- имеет специальный алгоритм для трассировки микросхем памяти;
- позволяет минимизировать число переходных отверстий и сглаживать изгибы проводников;
- предусматривает специальную трассировку общих цепей ("земли") и цепей питания, возможность объединения в шины, генерацию широких проводников;
- предоставляет возможность смешанной (ручной и автоматической) трассировки;
- настраивается на конкретный режим работы при помощи системы меню.
2.4.2. Редактирование стратегии трассировки
Стратегия трассировки позволяет настроить программу PC-ROUTE в
соответствии с теми технологическими требованиями, которые предъявляются к трассировке конкретной ПП. Для совместимости с множеством разных техник трассировки и технологических процессов изготовления ПП программа PC-ROUTE предоставляет большие возможности по настройке и изменению стратегии. Так как разобраться с множеством параметров стратегии трассировки может оказаться затруднительным, в комплект PC-ROUTE входит базовая стратегия PCAD1, содержащая некие усредненные параметры. С ее помощью можно успешно трассировать достаточно широкий набор ПП.
В данной работе был создан новый файл стратегии трасировки, результаты трасировки приведены в приложении.
3. СТРУКТУРА ПРЕДПРИЯТИЯ .
Обеспечение всесторонней интенсификации общественного производства и повышения его эффективности является одной из главных линий развития экономики Украины. Рост эффективности производства на базе широкого использования научно-технических достижений - объективная необходимость современного этапа развития производственно-техничаского комплекса. В решении этой задачи значительная роль принадлежит радиотехнической промышленности, продукция которой находит широкое применение практически во всех отраслях производственно-технической деятельности нашей страны.
В процессе прохождения практики была проведена экскурсия на СКБ «Молния» - научно-техническуюорганизацию, коллектив которой ведет работу по разработке и проектированию печатных плат для различных радиоэлектронных систем, а также занимаеться разработкой аппаратуры для управления энергосистемами (в момент экурсии разрабатывалась резервная энерго система для автоматических телефонных станций (АТС)) и работой по заказам Министерства обороны Украины.

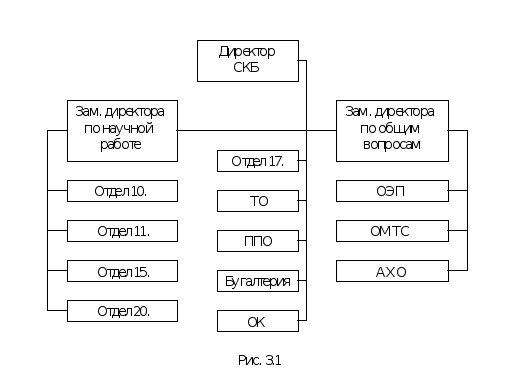

Расмотрим организационную структуру предприятия на примере СКБ «Молния» рис. 3.1. СКБ «Молния» состоит из совокупности функционально связанных отделов: отдел системных разработок, двух отделов схемных разработок ( один из которых занимается схемотехническими решением для аппаратуры систем связи), отдел конструирования РЭА, а также отдел опытного-эксперементального производства, техническийотдел (испытания выпускаемой продукции на надёжность и стойкость), отдел технической документации, служба нормоконтроля (проверка соответствия чертежей разрабатываемой продукции установленным ГОСТам), отдел стандартизации и метрологии (метрологическая экспертиза). Отдельной совокупностью выступают административно-управленческие отделы СКБ: бухгалтерия, отдел кадров, административно-правовой отдел.
Также СКБ «Молния» имеет собственный опытный завод, состоящий из заготовительного производства, цеха гальваники, цеха печатных плат и двух сборочных цехов, а также инструментарного цеха, отдела материально-технического обслуживания, отдала главного конструктоара и отдела главного технолога.
СПИСОК ЛИТЕРАТУТЫ.
Как работать с пакетом P-CAD? - М.:ИВК-СОФТ,1990. - 23 с.
2. Разевиг В. Д. Применение программ PCAD и Pspice для схемотехническогомоделирования на ПЭВМ. - М.: Радио и связь, 1992. - 123 с.
3. Разевиг В. Д., Блохин С. Н. Система P-CAD 4.5. Руководство пользователя. - М.: ООО «Илекса», 1996. - 233 с.
