Лазерные оптико-электронные приборы
Московский ордена Ленина, ордена Октябрьской Революции
и ордена Трудового Красного Знамени
ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
имени Н.Э.Баумана.
______________________________________________________
Факультет РЛ
Кафедра РЛ2
Реферат по
дисциплине
"Лазерные оптико-электронные
приборы"
студента
Майорова Павла
Леонидовича,
группа РЛ3-101.
Руководитель
Немтинов Владимир Борисович
Тема реферата:
"Оптическая
обработка информации"
Вступление
Сенсоризация производственной деятельности, т. е. замена органов чувств человека на датчики, должна рассматриваться в качестве третьей промышленной революции вслед за первыми двумя — машинно-энергетической и информационно-компьютерной. Потребность в датчиках стремительно растет в связи с бурным развитием автоматизированных систем контроля и управления, внедрением новых технологических процессов, переходом к гибким автоматизированным производствам. Помимо высоких метрологических характеристик датчики должны обладать высокой надежностью, долговечностью, стабильностью, малыми габаритами, массой и энергопотреблением, совместимостью с микроэлектронными устройствами обработки информации при низкой трудоемкости изготовления и небольшой стоимости. Этим требованиям в максимальной степени удовлетворяют волоконно-оптические датчики.
Волоконно-оптические датчики
Первые попытки создания датчиков на основе оптических волокон можно отнести к середине 1970-х годов. Публикации о более или менее приемлемых разработках и экспериментальных образцах подобных датчиков появились во второй половине 1970-х годов. Однако считается, что этот тип датчиков сформировался как одно из направлений техники только в начале 1980-х годов. Тогда же появился и термин "волоконно-оптические датчики" (optical fiber sensors). Таким образом, волоконно-оптические датчики — очень молодая область техники.
От электрических измерений к электронным
Конец X IX века можно считать периодом становления метрологии в ее общем виде. К тому времени произошла определенная систематизация в области электротехники на основе теории электромагнетизма и цепей переменного тока. До этого физические величины измерялись главным образом механическими средствами, а сами механические измерения распространены были незначительно. Электрические же измерения ограничивались едва ли не исключительно только электростатическими. Можно сказать, что метрология, развиваясь по мере прогресса электротехники, с конца XIX века стала как бы ее родной сестрой.
Рассмотрим этапы и успехи этого развития. В течение нескольких десятков лет, вплоть до второй мировой войны, получили распространение электроизмерительные приборы, принцип работы которых основан на силах взаимодействия электрического тока и магнитного поля (закон Био — Совара). Тогда же эти приборы внедрялись в быстро развивающуюся промышленность. Особенность периода в том, что наука и техника, причастные к электроизмерительным приборам, становятся ядром метрологии и измерительной индустрии.
После второй мировой войны значительные успехи в развитии электроники привели к громадным переменам в метрологии. В пятидесятых годах появились осциллографы, содержащие от нескольких десятков до сотни и более электронных ламп и обладающие весьма высокими функциональными возможностями, а также целый ряд подобных устройств, которые стали широко применяться в сфере производства и научных исследований. Так наступила эра электронных измерений. Сегодня, по прошествии 30 лет, значительно изменилась элементная база измерительных приборов. От электронных ламп перешли к транзисторам, интегральным схемам (ИС), большим ИС (БИС). Таким образом, и сегодня электроника является основой измерительной техники.
От аналоговых измерений к цифровым
Однако между электронными измерениями, которые производились в 1950-e годы, и электронными измерениями 1980-х годов большая разница. Суть ее заключается в том, что во многие измерительные приборы введена цифровая техника.
Обычно электронный измерительный прибор имеет структуру, подобную изображенной на рис. 1. Здесь датчик в случае измерения электрической величины (электрический ток или напряжение) особой роли не играет, и довольно часто выходным устройством такого измерителя является индикатор. Однако при использовании подобного прибора в какой-либо измерительной системе сплошь и рядом приходится сталкиваться с необходимостью обработки сигнала различными электронными схемами. Внедрение цифровой измерительной техники подразумевает в идеале, что цифровой сигнал поступает непосредственно от чувствительного элемента датчика. Но пока это скорее редкость, чем правило. Чаще же всего этот сигнал имеет аналоговую форму, и для него на входе блока обработки данных установлен аналого-цифровой преобразователь (АЦП). Цифровая же техника используется главным образом в блоке обработки данных и в выходном устройстве (индикаторе) или в одном из них.
Рис. 1. Типовая структура электронного измерителя
Основное преимущество использования цифровой техники в процессе обработки данных — это сравнительно простая реализация операций высокого уровня, которые трудно осуществимы с помощью аналоговых устройств. К таким операциям относятся подавление шумов, усреднение, нелинейная обработка, интегральные преобразования и др. При этом функциональная нагрузка на чувствительный элемент датчика уменьшается и снижаются требования к характеристикам элемента. Кроме того, благодаря цифровой обработке становится возможным измерение весьма малых величин.
Цифризация и волоконно-оптические датчики
Важно отметить, что одним из этапов развития волоконно-оптических датчиков было функциональное расширение операций, выполняемых в блоке обработки данных датчика, путем их цифризации и, что особенно существенно, упрощение операций нелинейного типа. Ведь в волоконно-оптических датчиках линейность выходного сигнала относительно измеряемой физической величины довольно часто неудовлетворительна. Благодаря же цифризации обработки эта проблема теперь частично или полностью решается.
Нечего и говорить, что важный стимул появления волоконно-оптических датчиков — создание самих оптических волокон, о которых будет рассказано ниже, а также взрывообразное развитие оптической электроники и волоконно-оптической техники связи.
Становление оптоэлектроники и появление оптических волокон
Лазеры и становление оптоэлектроники
Рис. 2. Снижение минимальных потерь передачи для различных типов оптических волоконОптоэлектроника — это новая область науки и техники, которая появилась на стыке оптики и электроники. Следует заметить, что в развитии радиотехники с самого начала ХХ века постоянно прослеживалась тенденция освоения электромагнитных волн все более высокой частоты. Вытекающее из этого факта предположение, что однажды радиотехника и электроника достигнут оптического диапазона волн, становится все более и более достоверным, начиная с 1950-х годов. Годом возникновения оптоэлектроники можно считать 1955-й, когда Е. Лоебнер (Loеbner Е. Е. Optoelectronic devices and networks//Proc. 1ЕЕЕ. 1955. V. 43. N 12. Р. 1897 — 1906) описал потенциальные параметры различных оптоэлектронных устройств связи, нынче называемых оптронами, т. е. когда были обсуждены основные характеристики соединения оптического и электронного устройств.
С тех пор оптоэлектроника непрерывно развивается, и полагают, что до конца ХХ века она превратится в огромную отрасль науки и техники, соизмеримую с электроникой. Появление в начале 1960-х годов лазеров способствовало ускорению развития оптоэлектроники. Потенциальные характеристики лазеров описаны еще в 1958 г., а уже в 1960 г. был создан самый первый лазер — газовый, на основе смеси гелия и неона. Генерирующие непрерывное излучение при комнатной температуре полупроводниковые лазеры, которые в настоящее время получили наиболее широкое применение, стали выпускаться с 1970 г.
Появление оптических волокон
Важным моментом в развитии оптоэлектроники является создание оптических волокон. Особенно интенсивными исследования стали в конце 1960-x годов, а разработка в 1970 г. американской фирмой "Корнинг" кварцевого волокна с малым затуханием (20 дБ/км) явилась эпохальным событием и послужила стимулом для увеличения темпов исследований и разработок на все 1970-е годы.
На рис. 2 показано снижение минимальных потерь передачи для различных оптических волокон на протяжении минувших десяти с лишним лет. Можно заметить, что для кварцевых оптических волокон потери за 10 лет (в 1970-е годы) уменьшились примерно на два порядка.
Изначальной и главной целью разработки оптических волокон было обеспечение ими оптических систем связи. Тем не менее в 1970-е годы, когда в технике оптических волокон применительно к оптическим системам связи были достигнуты уже значительные успехи, влияние волокон на развитие волоконно-оптических датчиков, о которых пойдет речь в этой книге, оказалось несколько неожиданным.
Одно- и многомодовые оптические волокна.
Рис. 3. Одномодовое (а) и многомодовое (б) оптическое волокноОптическое волокно обычно бывает одного из двух типов: одномодовое, в котором распространяется только одна мода (тип распределения передаваемого электромагнитного поля), и многомодовое — с передачей множества (около сотни) мод. Конструктивно эти типы волокон различаются только диаметром сердечника — световедущей части, внутри которой коэффициент преломления чуть выше, чем в периферийной части — оболочке (рис. 3).
В технике используются как многомодовые, так и одномодовые оптические волокна. Многомодовые волокна имеют большой (примерно 50 мкм) диаметр сердечника, что облегчает их соединение друг с другом. Но поскольку групповая скорость света для каждой моды различна, то при передаче узкого светового импульса происходит его расширение (увеличение дисперсии). По сравнению с многомодовыми у одномодовых волокон преимущества и недостатки меняются местами: дисперсия уменьшается, но малый (5...10 мкм) диаметр сердечника значительно затрудняет соединение волокон этого типа и введение в них светового луча лазера.
Вследствие этого одномодовые оптические волокна нашли преимущественное применение в линиях связи, требующих высокой скорости передачи информации (линии верхнего ранга в иерархической структуре линий связи), а многомодовые чаще всего используются в линиях связи со сравнительно невысокой скоростью передачи информации. Имеются так называемые когерентные волоконно-оптические линии связи, где пригодны только одномодовые волокна. В многомодовом оптическом волокне когерентность принимаемых световых волн падает, поэтому его использование в когерентных линиях связи непрактично, что и предопределило применение в подобных линиях только одномодовых оптических волокон.
Напротив, хотя при использовании оптических волокон для датчиков вышеуказанные факторы тоже имеют место, но во многих случаях их роль уже иная. В частности, при использовании оптических волокон для когерентных измерений, когда из этих волокон формируется интерферометр, важным преимуществом одномодовых волокон является возможность передачи информации о фазе оптической волны, что неосуществимо с помощью многомодовых волокон. Следовательно, в данном случае необходимо только одномодовое оптическое волокно, как и в когерентных линиях связи. Тем не менее, на практике применение одномодового оптического волокна при измерении нетипично из-за небольшой его дисперсии. Короче говоря, в сенсорной оптоэлектронике, за исключением датчиков-интерферометров, используются многомодовые оптические волокна. Это обстоятельство объясняется еще и тем, что в датчиках длина используемых оптических волокон значительно меньше, чем в системах оптической связи.
Характеристики оптического волокна как структурного элемента датчика и систем связи
Прежде чем оценивать значимость этих характеристик для обеих областей применения, отметим общие достоинства оптических волокон:
широкополосность (предполагается до нескольких десятков терагерц);
малые потери (минимальные 0,154 дБ/км);
малый (около 125 мкм) диаметр;
малая (приблизительно 30 г/км) масса;
эластичность (минимальный радиус изгиба 2 MM);
механическая прочность (выдерживает нагрузку на разрыв примерно 7 кг);
отсутствие взаимной интерференции (перекрестных помех типа известных в телефонии "переходных разговоров");
безындукционность (практически отсутствует влияние электромагнитной индукции, а следовательно, и отрицательные явления, связанные с грозовыми разрядами, близостью к линии электропередачи, импульсами тока в силовой сети);
взрывобезопасность (гарантируется абсолютной неспособностью волокна быть причиной искры);
высокая электроизоляционная прочность (например, волокно длиной 20 см выдерживает напряжение до 10000 B);
высокая коррозионная стойкость, особенно к химическим растворителям, маслам, воде.
В области оптической связи наиболее важны такие достоинства волокна, как широкополосность и малые потери, причем в строительстве внутригородских сетей связи наряду с этими свойствами особое значение приобретают малый диаметр и отсутствие взаимной интерференции, а в электрически неблагоприятной окружающей среде — безындукционность. Последние же три свойства в большинстве случаев здесь не играют какой-либо заметной роли.
В практике использования волоконно-оптических датчиков имеют наибольшее значение последние четыре свойства. Достаточно полезны и такие свойства, как эластичность, малые диаметр и масса. Широкополосность же и малые потери значительно повышают возможности оптических волокон, но далеко не всегда эти преимущества осознаются разработчиками датчиков. Однако, с современной точки зрения, по мере расширения функциональных возможностей волоконно-оптических датчиков в ближайшем будущем эта ситуация понемногу исправится.
Как будет показано ниже, в волоконно-оптических датчиках оптическое волокно может быть применено просто в качестве линии передачи, а может играть роль самого чувствительного элемента датчика. В последнем случае используются чувствительность волокна к электрическому полю (эффект Керра), магнитному полю (эффект Фарадея), к вибрации, температуре, давлению, деформациям (например, к изгибу). Многие из этих эффектов в оптических системах связи оцениваются как недостатки, в датчиках же их появление считается скорее преимуществом, которое следует развивать.
Следует также отметить, что оптические волокна существенно улучшают характеристики устройств, основанных на эффекте Саньяка.
Классификация волоконно-оптических датчиков и примеры их применения
Современные волоконно-оптические датчики позволяют измерять почти все. Например, давление, температуру, расстояние, положение в пространстве, скорость вращения, скорость линейного перемещения, ускорение, колебания, массу, звуковые волны, уровень жидкости, деформацию, коэффициент преломления, электрическое поле, электрический ток, магнитное поле, концентрацию газа, дозу радиационного излучения и т.д.
Если классифицировать волоконно-оптические датчики с точки зрения применения в них оптического волокна, то, как уже было отмечено выше, их можно грубо разделить на датчики, в которых оптическое волокно используется в качестве линии передачи, и датчики, в которых оно используется в качестве чувствительного элемента. Как видно из таблицы 1, в датчиках типа "линии передачи" используются в основном многомодовые оптические волокна, а в датчиках сенсорного типа чаще всего — одномодовые.
Таблица 1. Характеристики волоконно-оптических датчиков
|
Структура |
Измеряемая физическая величина |
Используемое физическое явление, свойство |
Детектируемая величина |
Оптическое волокно |
Параметры и особенности измерений |
|
Датчики с оптическим волокном в качестве линии передачи |
|||||
|
Проходящего типа |
Электрическое напряжение, напряженность электрического поля |
Эффект Поккельса |
Составляющая поляризация |
Многомодовое |
1... 1000B; 0,1...1000 В/см |
|
Проходящего типа |
Сила электрического тока, напряженность магнитного поля |
Эффект Фарадея |
Угол поляризации |
Многомодовое |
Точность ±1% при 20...85° С |
|
Проходящего типа |
Температура |
Изменение поглощения полупроводников |
Интенсивность пропускаемого света |
Многомодовое |
-10...+300° С (точность ±1° С) |
|
Проходящего типа |
Температура |
Изменение постоянной люминесценции |
Интенсивность пропускаемого света |
Многомодовое |
0...70° С (точность ±0,04° С) |
|
Проходящего типа |
Температура |
Прерывание оптического пути |
Интенсивность пропускаемого света |
Многомодовое |
Режим "вкл/выкл" |
|
Проходящего типа |
Гидроакустическое давление |
Полное отражение |
Интенсивность пропускаемого света |
Многомодовое |
Чувствительность ... 10 мПа |
|
Проходящего типа |
Ускорение |
Фотоупругость |
Интенсивность пропускаемого света |
Многомодовое |
Чувствительность около 1 мg |
|
Проходящего типа |
Концентрация газа |
Поглощение |
Интенсивность пропускаемого света |
Многомодовое |
Дистанционное наблюдение на расстоянии до 20 км |
|
Отражательного типа |
Звуковое давление в атмосфере |
Многокомпонентная интерференция |
Интенсивность отраженного света |
Многомодовое |
Чувствительность, характерная для конденсаторного микрофона |
|
Отражательного типа |
Концентрация кислорода в крови |
Изменение спектральной характеристики |
Интенсивность отраженного света |
Пучковое |
Доступ через катетер |
|
Отражательного типа |
Интенсивность СВЧ-излучения |
Изменение коэффициента отражения жидкого кристалла |
Интенсивность отраженного света |
Пучковое |
Неразрушающий контроль |
|
Антенного типа |
Параметры высоковольтных импульсов |
Излучение световода |
Интенсивность пропускаемого света |
Многомодовое |
Длительность фронта до 10 нс |
|
Антенного типа |
Температура |
Инфракрасное излучение |
Интенсивность пропускаемого света |
Инфракрасное |
250...1200° С (точность ±1%) |
|
Датчики с оптическим волокном в качестве чувствительного элемента |
|||||
|
Кольцевой интерферометр |
Скорость вращения |
Эффект Саньяка |
Фаза световой волны |
Одномодовое |
>0,02 °/ч |
|
Кольцевой интерферометр |
Сила электрического тока |
Эффект Фарадея |
Фаза световой волны |
Одномодовое |
Волокно с сохранением поляризации |
|
Интерферометр Маха-Цендера |
Гидроакустическое давление |
Фотоупругость |
Фаза световой волны |
Одномодовое |
1...100 рад×атм/м |
|
Интерферометр Маха-Цендера |
Сила электрического тока, напряженность магнитного поля |
Магнитострикция |
Фаза световой волны |
Одномодовое |
Чувствительность 10-9 А/м |
|
Интерферометр Маха-Цендера |
Сила электрического тока |
Эффект Джоуля |
Фаза световой волны |
Одномодовое |
Чувствительность 10 мкА |
|
Интерферометр Маха-Цендера |
Ускорение |
Механическое сжатие и растяжение |
Фаза световой волны |
Одномодовое |
1000 рад/g |
|
Интерферометр Фабри-Перо |
Гидроакустическое давление |
Фотоупругость |
Фаза световой волны (полиинтерференция) |
Одномодовое |
— |
|
Интерферометр Фабри-Перо |
Температура |
Тепловое сжатие и расширение |
Фаза световой волны (полиинтерференция) |
Одномодовое |
Высокая чувствительность |
|
Интерферометр Фабри-Перо |
Спектр излучения |
Волновая фильтрация |
Интенсивность пропускаемого света |
Одномодовое |
Высокая разрешающая способность |
|
Интерферометр Майкельсона |
Пульс, скорость потока крови |
Эффект Доплера |
Частота биений |
Одномодовое, многомодовое |
10-4...108 м/с |
|
Интерферометр на основе мод с ортогональной поляризацией |
Гидроакустическое давление |
Фотоупругость |
Фаза световой волны |
С сохранением поляризации |
Без опорного оптического волокна |
|
Интерферометр на основе мод с ортогональной поляризацией |
Напряженность магнитного поля |
Магнитострикция |
Фаза световой волны |
С сохранением поляризации |
Без опорного оптического волокна |
|
Неинтерферометрическая |
Гидроакустическое давление |
Потери на микроизгибах волокна |
Интенсивность пропускаемого света |
Многомодовое |
Чувствительность 100 мПа |
|
Неинтерферометрическая |
Сила электрического тока, напряженность магнитного поля |
Эффект Фарадея |
Угол поляризации |
Одномодовое |
Необходимо учитывать ортогональные моды |
|
Неинтерферометрическая |
Скорость потока |
Колебания волокна |
Соотношение интенсивности между двумя модами |
Одномодовое, многомодовое |
>0,3 м/с |
|
Неинтерферометрическая |
Доза радиоактивного излучения |
Формирование центра окрашивания |
Интенсивность пропускаемого света |
Многомодовое |
0,01...1,00 Мрад |
|
Последовательного и параллельного типа |
Распределение температуры и деформации |
Обратное рассеяние Релея |
Интенсивность обратного рассеяния Релея |
Многомодовое |
Разрешающая способность 1 м |
|
|
Рис. 5. Волоконно-оптический датчик проходящего типа. |
|
Рис. 7. Волоконно-оптический датчик антенного типа. |
|
|
Рис. 6. Волоконно-оптический датчик отражательного типа. |
Краткая история исследований и разработок
В истории волоконно-оптических датчиков трудно зафиксировать какой-либо начальный момент, в отличие от истории волоконно-оптических линий связи. Первые публикации о проектах и экспериментах с измерительной техникой, в которой использовалось бы оптическое волокно, начали появляться с 1973 г., а во второй половине 1970-х годов их число значительно увеличилось. В 1978 году Нэмото Тосио предложил общую классификацию волоконно-оптических датчиков (рис. 4.), которая мало отличается от современной. С наступлением 1980-х годов история развития волоконно-оптических датчиков обрастает значительными подробностями.
Заключение
|
|

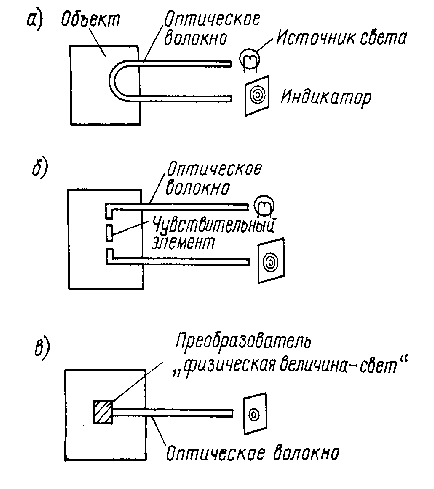

Рис.4. Классификация основных структур волоконно-оптических датчиков: а) с изменением характеристик волокна (в том числе специальных волокон) б) с изменением параметров передаваемого света в) с чувствительным элементом на торце волокна |
Список литературы
Окоси Т. и др. Волоконно-оптические датчики.
