Модернизация стенда сушки футеровок и разогрева погружных стаканов

1 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

1.1 Характеристика установки сушки промковша комплекса МНЛЗ

Комплекс оборудования МНЛЗ предназначен для получения непрерывно-литых сортовых заготовок 100х100 мм, 120х120 мм и 150х150 мм из низкоуглеродистых, углеродистых, низколегированных, легированных, конструкционных и специальных марок сталей. Работа МНЛЗ осуществляется в едином технологическом комплексе конвертер (ковш-печь) МНЛЗ. Основные технические данные комплекса МНЛЗ приведены в табл. 1.1.

Таблица 1.1 – Основные технические данные комплекса МНЛЗ

Наименование параметра	Норма
Тип	радиальная
Производительность, тыс. т/год	900…1000
Масса жидкого металла в стальковше, т	145
Масса жидкого металла в промковше, т	27
Типы разливаемых марок сталей	низкоуглеродистые, углеродистые, низколегированные, легированные, конструкционные, специальные
Сечение заготовок, мм	100100, 120120, 150150
Количество ручьев, шт.	6
Радиус базовой стенки кристаллизатора, м	7
Металлургическая длина, м	22,105
Расстояние между ручьями, мм	1100
Длина заготовок, м	6, 9…12
Скорость разливки, м/мин, средняя для сечений: 100100 мм 120120 мм 150150 мм	5,0 3,8 2,5
Количество точек разгиба, шт.	2
Способы разливки	открытой струей защищенной струей
Количество плавок в серии, шт.	5…10
Длина гильзы кристаллизатора, мм	1000
Амплитуда качания кристаллизатора, мм	1,5…8
Частота качания кристаллизатора, мин-1	50…250
Тип затравки	цепная полужесткая
Скорость заведения затравки, м/мин	5,0
Вторичное охлаждение	4-х зонное водоструйное
Тип режущего устройства	ножницы гидравлические
Способ выдачи заготовок	рольганг, стеллаж разгрузочный, холодильник кантующий, рольганг, стеллаж выдачи
Скорость уборочных рольгангов, м/мин	30

После обработки плавки на установке ковш-печь сталеразливочный ковш с металлом устанавливается литейным краном на поворотный стенд МНЛЗ. С целью снижения потерь тепла металлом в процессе разливки стальковш перед установкой на поворотный стенд МНЛЗ накрывается футерованной огнеупорным материалом крышкой. Выдвигается площадка обслуживания шиберного затвора стальковша и устанавливается гидроцилиндр для управления шибером. Стенд с ковшом разворачивается в позицию разливки.

После разогрева промковша и стаканов-дозаторов производится отключение и перевод в резервную позицию установки для разогрева промежуточного ковша (и устройства для разогрева стаканов-дозаторов). Тележка с промежуточным ковшом перемещается в позицию разливки. Выполняется центровка промежуточного ковша относительно кристаллизаторов (при необходимости) и окончательное позиционирование стальковша относительно промковша.

При разливке металла с защитой струи металла от вторичного окисления, между промковшом и кристаллизаторами устанавливаются сильфоны, производится подключение системы подачи аргона в полость сильфонов. Открывается шиберный затвор стальковша и производится наполнение промковша жидким металлом до заданного уровня. Зеркало металла в промковше защищают от окисления слоем теплоизолирующей смеси. Масса металла в промковше непрерывно измеряется весовым устройством, размещенным на тележке промковша.

В зависимости от сечения непрерывно-литой заготовки (НЛЗ) и марки разливаемой стали возможны два варианта разливки:

– разливка открытой струей через стаканы-дозаторы промковша;

– разливка защищенной струей с использованием стопоров и погружных стаканов.

Основным вариантом запуска ручьев МНЛЗ является автоматический. Предусмотрен также резервный вариант – запуск ручьев МНЛЗ в ручном режиме с прерыванием струи металла из промковша.

После заполнения металлом кристаллизаторов, в которые предварительно введены головки затравок до заданного уровня, включаются механизмы качания кристаллизаторов и привода тянуще-правильной машины (ТПМ).

Предусмотрено два режима работы ТПМ:

– режим заведения-выведения затравки;

– рабочий режим вытягивания НЛЗ.

При разливке металла из промковша, без защиты струи или с защитой струи с помощью сильфонов, в качестве технологической смазки используется масло, марка которого может корректироваться в процессе отработки технологии разливки. При разливке металла из промковша с защитой струи с помощью погружных стаканов используется шлакообразующая смесь (ШОС)

В процессе разливки кристаллизатор совершает возвратно-поступательное движение относительно НЛЗ, что уменьшает вероятность разрыва тонкой корочки слитка. Скорость разливки поддерживается постоянной в автоматическом режиме. Разливка может осуществляться методом «плавка на плавку». Число плавок в серии – 5…10. Методом «плавка на плавку» разливают сталь одной марки с допустимым, согласно нормативно-технической документации, отклонением содержания химических элементов в металле стыкуемых плавок. Стальковш с очередной плавкой должен быть подан в резервную позицию на разливочный стенд не позднее, чем за 5…10 мин. до окончания разливки предыдущей плавки.

Непосредственно перед перековшовкой плавок, с учетом допустимой скорости разливки, уровень металла в промковше поднимают до максимально возможного. Не допускается падение уровня металла в промковше, за время перековшовки, менее 400 мм.

После выхода из кристаллизатора слиток попадает в зону вторичного охлаждения (ЗВО), где на его поверхность с помощью форсунок подается вода. Для утилизации пара, образовывающегося в бункере вторичного охлаждения, предусмотрена система пароотсоса. При выходе из ЗВО слиток проходит через ТПМ, в которой осуществляется последовательное вытягивание слитка и его плавный разгиб в двухфазном состоянии.

После выхода переднего конца слитка из валков ТПМ производится отделение головки затравки от слитка с помощью механизма отделения затравки. После отделения от слитка затравка механизмом уборки и хранения помещается между ручьями на участке рольганга за ножницами. Слиток по рольгангу подается к гидравлическим ножницам, где производится порезка его на мерные длины в автоматическом режиме. Возможна подача команды на рез в ручном режиме от кнопки с ЦПУ.

Отрезанные на гидравлических ножницах заготовки, с помощью рольгангов, транспортируются до стационарных упоров перед холодильником. Для расположения заготовок длиной 6 метров в два ряда на холодильнике, применяются опускающиеся упоры. Рольганг перед холодильником укомплектован системой подъема заготовок на разгрузочный стеллаж для их последующей передачи на кантующий холодильник. Перед холодильником производится распакетирование прибывшего пакета заготовок и их клеймение. Клеймение производится на переднем торце заготовок. При подаче на холодильник заготовок длиной 6 метров в два ряда, заготовки второго ряда клеймятся с заднего торца вторым клеймителем. Далее распакетировщик обеспечивает поштучную подачу заготовок на холодильник кантующий, на котором производится охлаждение заготовок при их пошаговом перемещении с кантовкой на 90º в направлении выдачи. На выходе из холодильника формируется пакет из четырех заготовок, который взвешивается и далее по межпролетному рольгангу поступает на обвязку и отгрузку.

После окончания разливки серии плавок закрывается шиберный затвор стальковша. Поворотным стендом стальковш перемещается в разливочный пролет, где снимается гидроцилиндр шиберного затвора и стальковш краном передается на участок подготовки ковшей. Разливку стали рекомендуется заканчивать на одном или двух средних ручьях МНЛЗ. Прекращение подачи металла из промковша в кристаллизаторы по ручьям осуществляется с учетом получения мерных заготовок с концевой обрезью до 1000мм. После выхода слитков из кристаллизаторов отключаются механизмы качания, прекращается подача технологической смазки на стенки гильз.

Отработанный промковш снимается с тележки и передается на участок подготовки промковшей [1]. Ковш промежуточный предназначен для приема жидкого металла из сталеразливочного ковша, распределения его по кристаллизаторам организованной струей и обеспечения непрерывности струи при разливке способом «плавка на плавку» во время замены стальковша. Конструктивно ковш выполнен в виде стального кожуха, внутренняя полость которого футерована огнеупорным материалом. Для дозирования подачи металла в кристаллизаторы в промковше устанавливаются стаканы-дозаторы (безстопорная разливка) или стопорные механизмы с возможностью ручного и автоматического позиционирования. На случай переполнения промковша предусмотрен аварийный переливной желоб. Сушка промковша осуществляется для удаления избыточной влаги из футеровки промковша и разогрева ее до необходимой температуры. От качественного и правильного проведения процесса сушки зависит стойкость и долговечность работы футеровки. Схема сушки промковша показана на рис. 1.1.

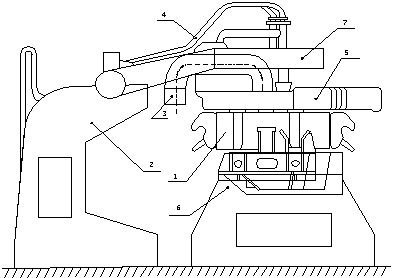

1 - промковш с огнеупорным материалом; 2 -стойка сварной конструкции; 3 - отвод продуктов горения; 4 - подвод газа и воздуха к горелкам; 5 - крышка промковша; 6 - стойка сварной конструкции; 7 - поворотная рама рычажного типа

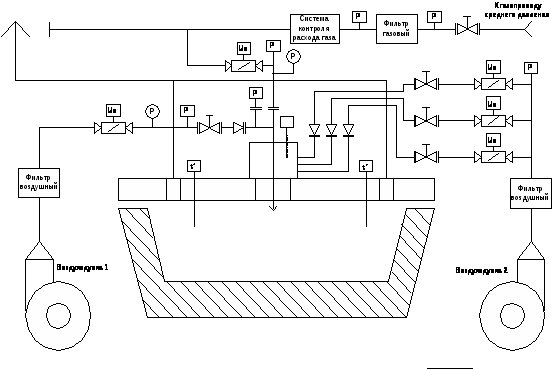

Рисунок 1.1 - Схема сушки промковша

Целью сушки футеровки ковша является удаление из нее влаги, поступившей в период изготовления футеровки, для предотвращения разрушения футеровки и выбросов жидкой стали при разливке связанных с активным парообразованием.

Температурные режимы, а так же продолжительность сушки устанавливаются на основании экспериментальных данных для данного типа футеровки в зависимости от ее физических свойств. Тепловые режимы (расход топлива) зависят от внешних условий и конструкции установок.

Сушка промковша производиться в два этапа (по двум графикам сушки).

Первый этап - сушится арматура (кирпич ШК-38, ШК-39) и торкрет масса (ПКМС) в течении трех часов и при температуре 285 ºС. Затем промковш отстаивается на отдельном стенде в течении 1-1,5 часов.

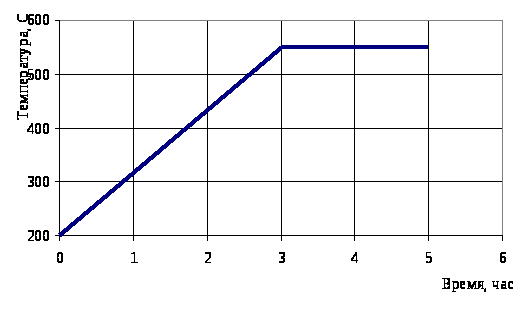

Второй этап сушки длится 5 часов, конечная температура - 550 ºС. Этап разбит на 5 участков (рисунок 1.2).

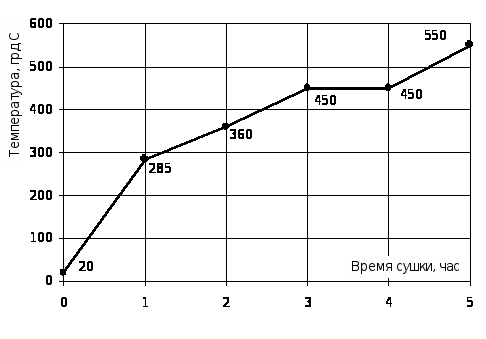

Рисунок 1.2 – 2-й этап (график) сушки промковша

После установки промковша в положение сушки опускается крышка установки на промковш. Далее производится продувка газопровода, и вентиляция воздухом пространства под крышкой установки. Время продувки до 5 минут. При этом включается электродвигатель вентилятора воздуховода, открываются заслонки подачи газа и воздуха.

После разгона электродвигателя вентилятора, открываются воздушная шиберная заслонка, расположенная после вентилятора воздуховода и воздушные заслонки перед горелками. Перед завершением продувки путем взятия проб контролируется окончание продувки (проверкой на «хлопок»).

Выбирается график сушки. Открываются краны подачи газа на горелки и полностью закрывается заслонка исполнительного механизма подачи воздуха. После чего начинается процесс розжига горелок. В случае, если не произошел розжиг какой-либо из трех горелок необходимо снова провести продувку газопровода и начать техпроцесс сушки сначала.

После розжига всех горелок, начинается подача воздуха. Далее процесс сушки ведется автоматически по заданному графику. При этом, система управления, сравнивая фактическую температуру в промковше с температурой заданной в графике, изменяет расход газа путем воздействия на заслонку исполнительного механизма подачи газа.

По окончании сушки отключаются электродвигатель вентилятора, клапаны подачи газа на горелки и исполнительные механизмы подачи газа и воздуха. Закрываются краны перед горелками и задвижка на входе газопровода; открывается кран свечи безопасности [3].

Рассмотрим процесс сушки арматурного слоя.

Сушке подвергается футеровка арматурного слоя, выполненная из наливного бетона на основе Al2O3. В случае использования для футеровки штучных огнеупоров сушка арматурного слоя не требуется.

Рассмотрим процесс сушки рабочего слоя.

Сушка рабочего слоя начинается непосредственно во время нанесения рабочей футеровки на прогретую футеровку арматурного слоя. Влага, находящаяся в виде жидкости, под действием тепла аккумулированного арматурной футеровкой в период предыдущего использования промковша на разливке, перемещается из внутренних слоев (границы арматурной и рабочей футеровкой) к внешней поверхности футеровки (градиент температур) одновременно нагреваясь и частично испаряясь. Кроме этого разогрев рабочего слоя в период его изготовления способствует более быстрому твердению (схватыванию) применяемого материала и недопущению его разрушения в холодное время года, что особенно актуально при отсутствии обогреваемого стенда. После полного твердения материала ковш устанавливается на стенд сушки, где происходит окончательное удаление влаги.

Сушка рабочего слоя на стенде ведется конвективным способом путем подачи в рабочее пространство ковша избыточного количества продуктов горения природного газа с относительно низкой температурой - от 200 С в начале сушки до 800 С в конце. При использовании в качестве футеровки рабочего слоя материалов с низкой теплопроводностью (торкрет массы, плиты) максимальную температуру рекомендуется ограничить на уровне 500 550 С.

На основании вышеизложенного, рекомендуемый график сушки рабочего слоя промежуточных ковшей с рабочей футеровкой выполненной торкрет способом изображен на рис.1.2.

При изготовлении рабочего слоя из штучных огнеупоров необходимость в сушке отпадает. Удаление влаги поступившей в огнеупор из окружающей атмосферы и при изготовлении происходит на разливочной машине в период предварительного разогрева футеровки ковша перед разливкой.

Рассмотрим процесс разогрева промежуточных ковшей.

Разогрев промежуточных ковшей выполняется с целью снижения тепловых потерь жидкого металла и недопущения разрушения рабочей футеровки ковша и стаканов дозаторов связанного с резким перепадом температур в начальный период разливки.

Разогрев выполняется на стенде смонтированном непосредственно на МНЛЗ.

Рекомендуемая минимальная продолжительность и температуры греющей среды в рабочем пространстве ковша приведены в табл. 1.2.

Таблица 1.2- Режимы разогрева промежуточных ковшей перед разливкой

№	Тип футеровки	Минимальная продолжительность нагрева, час	Температура в ковше, С
1	Кварцитовый бетон	1	900-1100
2	Торкрет масса основного состава	0,5	700 - 800
3	Плиты	0,5	700 - 800
4	Кирпичная футеровка	1,5…2	1100 - 1200

Разогрев стаканов дозаторов выполняется индивидуальными горелками, установленными снизу ковша на всем протяжении разогрева основной футеровки.

Рассмотрим процесс сушки засыпок. Сушка и прокаливание засыпок выполняется для уменьшения спекаемости материала во время разливки и осуществляется на отдельно стоящем стенде, оборудованном горелкой и съемным протвенем. Температура материала при прокаливании 400 – 500 С.

Рисунок 1.3 - График сушки рабочего слоя промежуточного ковша

Рассмотрим процесс сушки погружных стаканов. Сушка погружных стаканов осуществляется на отдельно стоящем стенде оборудованным горелкой, при температуре 150…200 С.

1.2 Анализ объекта автоматизации

Подвод жидкого металла из сталеразливочного ковша в кристаллизатор осуществляется через промежуточный ковш (рис. 1.4), который распределяет металл между ручьями МНЛЗ, обеспечивает непрерывность и стабильность технологического процесса в период замены сталеразливочных ковшей при разливке в режиме "плавка на плавку".

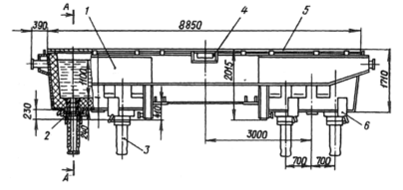

1 - корпус; 2 - шиберный затвор; 3 - погружной стакан; 4 - сливной носок; 5 - крышка; 6 - механизм для смены стакана

Рисунок 1.4 - Промежуточный ковш вместимостью 50 т стали МНЛЗ Енакиевского металлургического комбината

Основные параметры промежуточного ковша – вместимость и глубина жидкого металла, которые определяют качество формирующегося сляба по количеству неметаллических включений в нем и возможность замены сталеразливочных ковшей. Глубина ванны жидкого металла в промежуточном ковше составляет 1100…1300 мм (минимально допустимая глубина 400 мм).

Конфигурация промежуточных ковшей определяется требованием уменьшения попадания неметаллических включений в кристаллизатор, легкодоступностью при его футеровке, удобством наблюдения за мениском металла в кристаллизаторе во время разливки, возможностью беспрепятственной подачи защитных смесей и при необходимости быстрой смены погруженных стаканов.

Некоторые формы промежуточных ковшей слябовых МНЛЗ приведены в табл. 1.3.

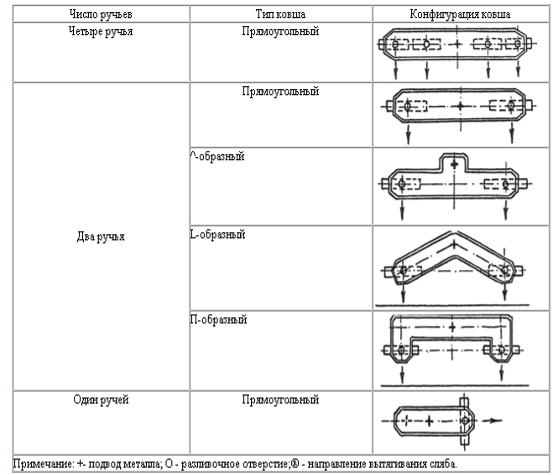

Таблица 1.3 – Конфигурация промежуточных ковшей

Для регулирования подачи металла в кристаллизатор на промежуточных ковшах устанавливают либо стопорные устройства, либо шиберные затворы.

Подачу жидкого металла в кристаллизатор осуществляют через погружные глуходонные огнеупорные стаканы с двумя боковыми отверстиями, через которые металл направляется параллельно широким граням формирующегося сляба.

1.3 Требования к установкам сушки и разогрева промежуточных ковшей

Для обеспечения процесса тепловой обработки промежуточных ковшей с оптимальными показателями по расходу топлива и продолжительности, стенды сушки и разогрева в обязательном порядке оборудуются следующим оборудованием [1]:

- горелочное устройство, позволяющее сжигать топливо с коэффициентом избытка воздуха в диапазоне 1,03  8, для получения рабочей среды с температурой 1200-120⁰С;

- плотной изолированной крышкой, позволяющей снизить тепловые потери через внешнюю поверхность, обеспечить положительное давление в рабочем пространстве ковша для равномерного распределения теплоносителя по объему и создания условий для рециркуляции горячих газов;

- автоматическое управление процессом для плавного изменения расхода топлива в зависимости от температуры в ковше;

- механизмом перемещения крышки, как правило, гидравлическим.

1.4 Требования к системе управления стендом

Управление стендом осуществляется в автоматическом режиме. Ручной режим является вспомогательным режимом, и служит для открытия и закрытия крышки ковша.

При автоматическом режиме управления оператор не имеет возможность вмешаться в процесс и выполнить необходимые коррективы.

По исходным данным локальная система управления рассчитывает и задает необходимую величину давления газа подаваемого на горелку.

Аварийный останов стенда выполняется в случае возникновения нештатных или аварийных ситуаций при работе стенда, а также для предотвращения аварийных ситуаций, угрожающих безопасности обслуживающего персонала.

Система управления стендом сушки должна обеспечивать требуемые точностные характеристики, экономию энергоносителей, надежную работу в различных климатических условиях, а также соответствовать современному уровню развития техники. Кроме того, удовлетворять всем требованиям и пожеланиям заказчика.

Система управления стендом должна предусматривать:

- ключ-бирку, установленную на пульте управления - без перевода данного ключа в рабочее положение оператор не может выполнять управление стендом (защита компетентности);

защиту цепей питания электрооборудования автоматическими выключателями;

аварийный останов стенда с помощью кнопки «Аварийный стоп», установленной на пульте управления;

включение световой и звуковой сигнализации на пульте управления при возникновении аварийных ситуаций;

вывод аварийных сообщений на экране панели оператора;

подогрев либо охлаждение нуждающихся элементов электроники.

1.5 Постановка задач на проектирование

Стенд сушки футеровок и разогрева погружных стаканов является вспомогательным оборудованием, которое предназначено для поддержания непрерывной работы всего объекта. Поэтому бесперебойная работа этого оборудования крайне важна для нормального функционирования объекта. Подробно рассмотрев процесс сушки футеровок и разогрева погружных стаканов, были выявлены недостатки и намечены варианты их устранения.

Одним из главных недостатков в работе стенда является пережог области, в которую направлена горелка. Вторым крупным недостатком является необходимость постоянного контроля оператора за ходом сушки и параметрами стенда.

Оператор не имеет прямой информации о готовности сушки. Заключение о сушке является результатом сравнения графиков сушки поставщика футеровки и полученного графика с регистрирующего самописца. Контролировать наличие влаги в слоях футеровки не представляется возможным как в процессе сушки, так и по завершении процесса. Исходя из этого, построение системы управления будет заключаться в синтезе системы способной выходить на заданные параметры.

Кроме этого система должна обладать опытом, который будет накапливаться с каждой новой сушкой. Создав подобную систему, мы получим минимальный расход энергоносителей при наилучшем соблюдении режимов сушки.

Для обеспечения экономии природного газа, необходимо пересмотреть технологию сушки и процессы испарения влаги в условиях обеспечения стабильности температур и давления.

Для автоматизации процесса сушки и обеспечения требуемой точности позиционирования крышки стенда, что обеспечивает требуемую плотность ее прилегания и снижение тепловых потерь через внешнюю поверхность, необходима разработка подсистемы управления гидроприводом перемещения крышки стенда.

Для снижения стоимости системы автоматизации в целом, нужно пересмотреть элементную базу и по возможности провести замену дорогостоящих компонентов на более дешевые, но не уступающие по параметрам надежности и точности измеряемых параметров.

По желанию заказчика осуществить визуализацию процесса и предусмотреть возможность программирования процесса без применения ПКП (с панели оператора).

В зависимости от типа арматурного слоя длительность графика сушки может находиться в пределах от 5 до 150 часов. Правильность выполнения данного техпроцесса должна четко соблюдаться, т.к. остатки влаги в наливных огнеупорах могут привести к взрыву арматурного слоя, а плохо высушенная торкрет масса будет осыпается со стенок ковша, что так же может вызвать аварийную ситуацию и остановку разливки. В зависимости от типа огнеупора зависит количество плавок, которые может выдержать промковш и технология его сушки.

Таким образом, установка сушки промковшей должна быть универсальной установкой, которая может отработать температурные режимы по заданию технолога.

2 РАСЧЕТНО-КОНСТРУКТОРСКАЯ ЧАСТЬ

2.1 Выбор и техническая характеристика исполнительных механизмов

Исполнительные механизмы серии МЭО-99 производства ОАО «Зэим», которые используются в системе управления сушкой промковша, показали себя как надежные, удобные в эксплуатации устройства. Они хорошо изучены обслуживающим персоналом. Для того, чтобы не усложнять эксплуатацию и не расширять ассортименты оборудования, для управления заслонками газа и воздуха целесообразно применить исполнительные механизмы МЭО-40/10-0,25-99. Данный тип заслонок аналогичен примененным в базовой системе управления, но имеют более лучшие технические характеристики по номинальному крутящему моменту в серии МЭО-99-40 Нм и наименьшую стоимость.

Исполнительный механизмы серии МЭО-99, представлен на рис.2.1, и предназначен для перемещения регулировочных органов в автоматизированных системах управления технологическими процессами.

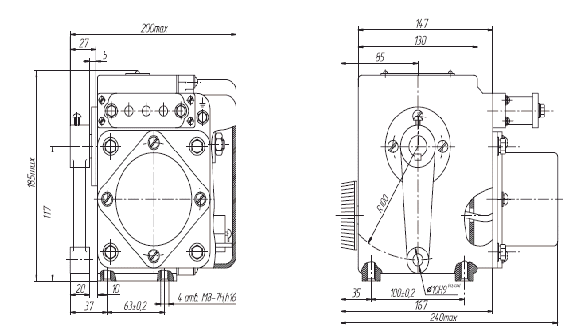

Рисунок 2.2 - Вид исполнительного механизма МЭО-99 с размерами

Исполнительный механизм МЭО-40/10-0,25-99 имеет следующие технические характеристики [3]:

питающее напряжение – от сети однофазного напряжения 220 В частотой 50 Гц;

допустимые отклонения: напряжения питания - от -15% к +10%, частоты питания ±2%;

номинальный крутящий момент на выходном вале - 40 Нм;

номинальное время полного хода выходном вала - 10 с;

номинальный полный ход выходном вала - 90?;

потребляемая мощность - не больше 240 Вт;

тип электродвигателя - 3 ДСОР 135-1,6-150;

класс защиты - IP54;

допустимая температура окружающей среды - 30-50?С.

2.2 Выбор и техническая характеристика измерительных преобразователей давления

Измерительные преобразователи относительного давления газа, поступающего к горелкам и общее относительные давление воздуха на горение, должны удовлетворять следующим требованиям:

диапазон измерения относительного давления - 0 - 6000 Па, согласно характеристикам установки;

исходный сигнал - электрический, нормированный (например, сигнал постоянного тока 0,4 - 20 ма);

высокая стабильность показаний;

высокая надежность и трудоспособность.

Произведем выбор измерительных преобразователей (датчиков) относительно давления газа и воздуха подаваемого на горение. Рассмотрим следующие датчики, который удовлетворяет измеряемому диапазону давления и требуемой точности:

датчик давления VEGABAR 14 производства фирмы VEGA, Германия;

датчик SITRANS P, серия DS III для давления, производства фирмы Siemens, Германия.

Датчик SITRANS P, серия DS III для давления, позволяет осуществить точную подстройку диапазона измерения и статическую характеристику. Например, датчик с градацией шкалы 1 бар позволяет настроить диапазон с минимальным размахом 10 мБар или 1000 Па. У данного измерительного преобразователя следующее допустимые диапазоны измерения:

0 - 1000 Па;

500 - 500 Па;

1000 - 0 Па.

Встроенный в датчик микропроцессор осуществляет обработку результатов измерений (усреднение, фильтрация), а также корректировку показаний в зависимости от положения датчика в пространстве. Датчик оснащен дисплеем, который отображает результаты измерения, кнопками и настроечным HART-интерфейсом. Текущие настройки сохраняются в энергонезависимой памяти. Кроме того, датчик давления SITRANS P, серия
DS III, имеет больше высокую точность, чем датчики, КАРАТ, и как следствие более высокую стоимость.

Аналогом измерительного преобразователя SITRANS P является VEGABAR 14. Этот датчик наиболее подходит для решения поставленной задачи. Он на порядок дешевле датчика давления SITRANS P, серия DS III и имеет более высокую точность и больше широкий диапазон измерения, чем датчик КАРАТ ДА.

Преобразователь давления VEGABAR 14 предназначен для измерения избыточного давления, абсолютного давления или вакуума. Измеренная среда - газы, пары или жидкости. В преобразователе применена измерительная ячейка CERTEC®, которая имеет крепкую керамическую мембрану. Принцип действия измерительной ячейки основан на колебаниях под влиянием давления. При колебаниях изменяется емкость измерительной ячейки и как следствие изменяется величина выходного электрического сигнала от 4...20 mА. Следует также отметить, что измерительная ячейка CERTEC® дополнительно снабжена датчиком температуры. Значение температуры может отображаться на дисплее модуля PLICSCOM или обрабатываться через выход сигнала. Датчик давления VEGABAR 14 имеет следующие технические характеристики [4]:

питающее напряжение - 12-30 В постоянного тока;

номинальный диапазон измерения - 0 - 10000 Па;

исходный сигнал - пропорциональный измеренному давлению постоянный ток в диапазоне 4-20 мА,

диапазон настройки нулевой точки 3-5 мА;

стойкость к повышенному давлению - 800000 Па;

отклонение характеристики относительно диапазона
измерения – < 0,5%;

класс защиты - IP65.

Внешний вид, габаритные и установочные размеры датчика VEGABAR14 изображены на рисунке 2.2

Рисунок 2.2 - Внешний вид датчика VEGABAR 14

2.3 Выбор и техническая характеристика измерительного преобразователя расхода газа и воздуха

В результате анализа технологических параметров измерительных преобразователей расхода газообразных и жидкостных рабочих сред было выявлено, что наиболее лучшее точностные показатели имеют вихревые расходомеры. В качестве измерительного преобразователя предлагается расхода газа и воздуха предлагается применить вихревой расходометр “ЭМИС-ВИХРЬ”. Выбор данного преобразователя обоснован высоким диапазон и точностью измерения, а также стойкостью к пневмоударам и сравнительно невысокой стоимостью.

Вихревые расходометры “ЭМИС-ВИХРЬ” предназначены для измерения:

расхода рабочих жидкостей (напр. воды или водных растворов);

расхода неэлектропроводных жидкостей (напр. светлых нефтепродуктов или спиртов);

расхода агрессивных сред (напр. серной кислоты или щелочей);

расхода природного и технологических газов (напр. сжатого воздуха).

По типам измеренной среды вихревые преобразователи “ЭМИС-ВИХРЬ” являются универсальными, ограничения накладывается лишь на вязкость жидкостей и имеет следующие технические преимущества перед аналогичными преобразователями [5]:

динамический диапазон 1:40;

интеллектуальная обработка сигнала;

дополнительная температурная коррекцию погрешности;

стойкость к пневмо- и термоударам;

высокую стабильность во времени метрологических характеристик.

Принцип измерения основан на образовании вихрей за препятствием (телом обтекания), стоящим на пути потока среды. Согласно физическому закону Кармана, частота пульсаций вихрей за телом обтекания строго пропорциональна скорости потока измеряемой среды. За вихреобразователем расположено крыло сенсора, которое изгибается под воздействием вихрей. Изгибные напряжения воспринимает пьезоэлемент, преобразуя механический сигнал в электрический. Такой тип вихревых расходомеров носит название "Вихревые расходомеры изгибных напряжений". Конструкция пьезоэлемента позволяет отсекать вредные сигналы вибрации и температуры на 1-ом этапе преобразования.2-ой этап преобразования происходит в электронном блоке прибора: сигнальный процессор проводит спектральную обработку сигнала, отсекая вредные гармоники, а также проводит коррекцию полезного сигнала по температуре и числу Рейонольдса

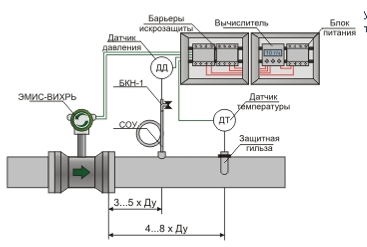

Функциональная схема подключения вихревого расходометра “ЭМИС-ВИХРЬ” изображена на рисунок 2.3.

Рисунок 2.3 – Функциональная схема подключения вихревого расходометра “ЭМИС-ВИХРЬ”–200

Вихревой расходометр “ЭМИС-ВИХРЬ”-200 имеет следующие технические характеристики [5] представленные в табл. 2.1.

Таблица 2.1 – Технические характеристики вихревого расходометра ЭМИС-ВИХРЬ-200

Параметр	Значение
Измеряемая среда	Жидкость, газ, пар
Температура измеряемой среды	от -40 до +550 С
Температура окружающей среды	от -40 до +70 С
Допустимое давление	до 4 МПа
Точность измерения жидкостей	0,6% от 0,1Q>max> до Q>max> / 1,35% до 0,1Q>max>
Точность измерения газа и пара	1,35% от 0,1Q>max> до Q>max> / 2,5% до 0,1Q>max>
Диаметр условного прохода	25/32/50/80/100/150/200/250/300 мм
Выходные сигналы	Частотный 0-1000(10000)Гц Токовый 4-20 мА Цифровой RS-485 Modbus RTU
Взрывозащита	ExibIIB(IIC)(T1-T5)X
Пылевлагозащита	IP 65
Виброустойчивость	вибрации частотой от 10 до 100 Гц и ускорением до 0,5g
Напряжение питания	12-36 В
Межповерочный интервал	3 года
Поверка	Проливная или беспроливная (иммитационная)
Гарантийный срок	18 месяцев

2.4 Обоснование модернизации и выбор горелок

На установке сушки промковшей установлены горелки типа ГТПЦ-3. Эти горелки не менялись на протяжении многих лет, что привело к их физической и моральной старости. Это выражается в образовании прогаров, что приводит к некачественному нагреву. Прогары вызывают излишнюю подачу воздуха в горелки, момент коэффициента излишка воздуха составляет 1,4-1,6, вследствие чего происходит некачественное сгорание газа в горелках, и к возникновению “светлых пятен” в местах установки горелок. Физическая «старость» приводит к частичному сгоранию газа и дальнейшему его дожиганию в процессе сушки. Это приводит к повышению неравномерности нагревания и увеличению температуры в зоне садки и как следствие приводит к снижению качества закалки. Неравномерность нагрева составляет:

на выдержке 660 °С – 10С;

на выдержке 990 – 1010 °С – 20С;

на выдержке 1050 – 1060 °С – 20С.

В связи с выше сказанным необходима замена существующих газовых горелок на новые с учетом следующих технических характеристик:

область мощностей от 1,5 до 1000 кВт;

модульная конструкция;

высокая скорость истечения на выходе горелки и высокий импульс;

прямой розжиг и контроль;

минимальный уровень выброса вредных веществ.

Область применения:

промышленные печи и огневые установки для стале- и чугуноплавильной индустрии;

производство драгоценных, цветных, легких металлов и их сплавов;

обработка руды, камня, сыпучих материалов.

Исходя из проведенного анализа технических характеристик существующих горелок возможно применение следующих горелок. Горелка ВIO(А), ZIO. Данные горелки выпускаются со стальной горелочной трубой или с укороченной горелочной трубой для использования с горелочним камнем. Горелки ВIO(А), ВICF, ВОCF комплектуются керамической насадкой ТSС из SiС и не требуют применения горелочного камня. По скорости истечения на выходе: низко-, средне- и высокоскоростные горелки - со скоростью потока 150 м/с. По принципу отопления: прямой и конвекционный. По принципу регулирования: ступенчатый: плавное включение/выключение; поддержка постоянства коэффициента теплоотдачи и расхода воздуха. По форме пламени: плоское, нормальное, длинное или с отрывом.

Горелки имеют блочную (модульную) конструкцию. Это позволяет легко приспосабливаться к соответствующему технологическому процессу или встраивать горелки в уже имеющиеся системы, тем самым сокращает время обслуживания и облегчает реконструкцию существующего устройства сушки промковшей.

Горелки состоят из трех блоков:

1. Корпус горелки с присоединительным фланцем и предназначен для крепления горелки к крышке, путем установки горелочной части к горелочной трубе, а также для подачи воздуха на горение. В корпус врезан встроен ниппель предназначенный для отбора (измерения) давления воздуха в горелке.

2. Горелочная часть и предназначена для подачи топливных газов. Горелочная часть присоединяется помощью газового фланца со встроенной расходной шайбой и регулированием пропускной способности используемого для простого и точного настраивание горелки. Зажигательный и ионизационный электроды встроены в горелку с возможностью замены

3. Головка горелки предназначена для образования газовоздушной смеси без предварительного смешивания и предотвращение взрыва газа в трубопроводе. Тип смесителя определяет форму пламени. Есть варианты для безпламяного окисления, а также с отдельной подачей газа и воздуха для режима "основной нагрузки".

2.5 Расчет и выбор рекуператора

Металлургическая и машиностроительная промышленность являются одними из основных потребителей газа в стране. В подавляющем большинстве случаев промышленные нагревательные установки работают при довольно низком термическом КПД величина которого в производственных условиях чаще всего не превышает 20-30%. Низкий термический КПД промышленных установок сушки промковшей обуславливается в основному очень большими потерями тепла с отходящими дымовыми газами, которые достигают 50-65% от количества тепла, подведенного на нагрев.

Лучшим методом повышения термического КПД нагревательных установок и экономии топлива является возвращение в установку сушки промковшей части тепла, от отходящих дымовых газов. Это осуществляется путем подогрева в рекуператорах воздуха, используемого для горения топлива, а также подогревом горючего газа отходящими дымовыми газами. Подогрев воздуха не только обеспечивает экономию топлива, но и повышает температуру продуктов сгорания топлива, что оказывает содействие ускорению процессов сушки футеровки.

В промышленности применяют керамические и металлические рекуператоры, причем последние имеют ряд важных преимуществ перед керамическими.

Преимущества металлических рекуператоров состоят в следующему:

1. Компактность. Коэффициент теплопередачи в металлических рекуператорах в 6-8 раз выше, чем в керамических, т.е. при прочих равных условиях поверхность нагревания керамического рекуператора в 6-8 раз больше металлического. С учетом большой толщины стенок элементов керамического рекуператора практически получают, что объем такого рекуператора при одинаковом количестве переданного тепла приблизительно в 10-12 раз больше металлического.

2. Отсутствие необходимости обязательного устройства борования, так как металлические рекуператоры хорошо размещают на печах или возле печей над уровнем пола цеха, а иногда и в печах. В данном случае применительно к объекту управления целесообразнее размещение рекуператора над уровнем пола цеха.

3. Большая герметичность, особенно рекуператоров, в которых отдельные элементы соединены сваркой. Это дает возможность применять в металлических рекуператорах подогрев воздуха, используемого в газовоздушной смеси и подаваемого в промковш с высокой скоростью. Это обеспечивает возможность большей кратности циркуляции продуктов сгорания в рабочем пространстве объекта и, как следствие, равномерность температур в нем; подогревать (в стальных рекуператорах) газ, который невозможно осуществить в керамических рекуператорах.

4. Возможность использовать тепло газов, которые идут из устройства сушки промковшец, со сравнительно низкими температурами (приблизительно 500 – 600°С), что значительно расширяет область их применения в сравнении с керамическими рекуператорами и регенераторами.

К недостаткам металлических рекуператоров относится небольшая их стойкость при высоких температурах, которая обуславливает значительно меньший срок службы металлических рекуператоров в сравнении с керамическими и более низкая температурная граница подогрева воздуха.

Керамические рекуператоры применяют в разном конструктивном оформлении, однако все они имеют важные недостатки, к числу которых относятся: хрупкость, относительно низкий коэффициент теплопередачи, громоздкость, практическая невозможность подогрева газового топлива и необходимость устройства боровов. Указанные недостатки значительно суживают область применения керамических рекуператоров.

Сопоставляя преимущества и недостатки работы металлических и керамических рекуператоров, следует отметить, что замена металлического рекуператора, который вышел из строя, требует нескольких часов, а керамического несколько дней или недель.

Выше перечисленное позволяет сделать вывод, что керамические рекуператоры не целесообразно применять в нашем случае. Поэтому в нашей системе мы применим 2 трубчатых рекуператоры - один для первичного, второй для вторичного воздуха.

Для расчета рекуператоров из цельных стальных труб можно применять формулы и номограммы по теплоотдаче и аэродинамическому сопротивлению для труб и каналов [6]. Рассчитаем трубчатый рекуператор, конструкция которого представлена на рисунке 2.8. Данный рекуператор является четырехходовым по воздуху; схема движения воздуха противоточная. Направляющие воздушной перегородки проходят через все поперечное сеченье рекуператора, а воздушная струя возвращается с помощью внешних воздушных коробок. В результате использования такой конструкции в каждой «походке» рекуператора создается перекрестный ток воздуха по отношению к току дымовых газов. Дымове газы проходят через рекуператор сверху вниз, не меняя своего направления.

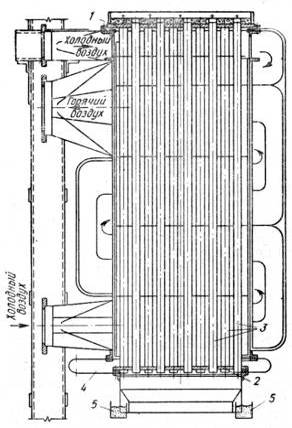

1 – верхняя дырчатая доска; 2 – нижняя дырчатая доска; 3 – трубы рекуператора; 4 – компенсатор; 5 – песочные затворы

Рисунок 2.8 – Четырехходовой трубчатый рекуператор

Исходные данные для расчета:

объем нагревательного воздуха, (при входе в рекуператор) 4200м/г;

объем дымовых газов (при входе в рекуператор) – 5300 м3/ч ;

температура воздуха (при выходе из рекуператора) – 500°С;

начальная температура воздуха – 20°С;

температура дымовых газов перед рекуператором – 1100°С.

Проведем тепловой расчет и определим размеры рекуператора.

Переведем объем воздуха с м /ч в м/с.

г /с; (2.1)

г /с. (2.2)

Принимаем перепад температуры в воздухопроводе от рекуператора до горелок = 50°С; тогда необходимая температура подогрева воздуха равняется

С, (2.3)

где – температура воздуха при выходе из рекуператора, °С;

– заданная температура подогрева воздуха, °С.

Средняя объемная теплоемкость воздуха [6] С_>В> = 1,35 кДж/(м³°С). Энтальпия воздуха после рекуператора

Вт, (2.4)

где – энтальпия воздуха на выходе из рекуператора, Вт;

– температура воздуха при входе в рекуператор, °С.

Принимаем потери тепла рекуператором в окружающую среду равным 10%. Количество тепла, которые дымовые газы должны передать в рекуператоре:

Вт. (2.5)

Энтальпия входят в рекуператор дымовых газов при удельной объемной теплоемкости их С_>д> = 1,55 кДж/(м³°С) [6]:

Вт, (2.6)

где – Энтальпия дымовых газов перед входом в рекуператор, Вт;

– температура дымовых газов при входе в рекуператор, °С.

Энтальпия дымовых газов, которые идут из рекуператора:

Вт. (2.7)

Принимаем объемную теплоемкость дымовых газов, которые идут из рекуператора, предварительно принимая — 700°С, = 1,51 кдж/(м³°С).

Температура дымовых газов, которые идут из рекуператора:

C. (2.8)

Принимаем в рекуператоре схему противотока:

; (2.9)

; (2.10)

; (2.11)

. (2.12)

Средняя логарифмическая разность температур [6] =619 С. Принимаем условную скорость дымовых газов и воздуха в рекуператоре г/с и м/с.

Общее сечение каналов для прохождения воздуха должно быть

м, (2.13)

где – объем воздуха при входе в рекуператор, м/с;

– условная скорость воздуха в рекуператоре м/с.

Общее сечение каналов для прохождения дымовых газов

м. (2.14)

Принимаем, что дымовые газы идут внутри труб, а воздух обтекает трубы извне. Выбираем для рекуператора трубы сечением 53/60 мм, с толщиной стенки 3,5 мм. Сечение одной трубы

м. (2.15)

Число труб (каналов) на пути движения дымовых газов должно быть

. (2.16)

Принимаем расположение труб шахматное и в плане трубы располагаем по прямоугольнику: по потоку воздуха 18 рядов и в направлении, поперечному току воздуха - 12 рядов.

Общее число труб

. (2.17)

Действительная площадь для прохождения дымовых газов

м. (2.18)

Действительная скорость дымовых газов

м/с. (2.19)

Шаг труб в направлении движения потока воздуха и поперек его принимаем:

мм. (2.20)

Ширина воздушных каналов в узком сечении а = 0,03 г. Высота каналов одного хода воздуха

м. (2.21)

Определим коэффициент теплопередачи в рекуператоре. Средняя температура воздуха в рекуператоре

С. (2.22)

Фактическая скорость воздуха при температуре 285°С

г/с. (2.23)

По номограмме черт. 17 [6] _>н> = 75. Поправочные коэффициенты: ; ; . Рассчитаем коэффициент теплоотдачи от стенок рекуператора воздуху

Вт/(м² С), (2.24)

где – поправка на число рядов труб в направлении движения дымовых газов;

– поправочный коэффициент на взаимное расположение труб;

– поправочный коэффициент, который учитывает влияние изменения физических характеристик в зависимости от температуры и состава газа.

Средняя температура дымовых газов в рекуператоре

С. (2.25)

Фактическая скорость дымовых газов при 905° С

м/с. (2.26)

Коэффициент кинематической вязкости [6]: м/с. Критерий Рейнольда

. (2.27)

Таким образом, режим потока переходной. Значения определяют по [6]. Для значений м/с и C:

Вт/(м C), (2.28)

где – коэффициент теплоотдачи от дымовых газов к стенке рекуператора конвекцией, Вт/(м C); = 1,03 [6].

Отсюда

Вт/(м C). (2.29)

Найдем коэффициент теплоотдачи от дымовых газов излучением. Принимаем, что в дымовых газах 8,5% CO_>2> и 16,5% Н_>2>O (продукты сгорания природного газа). По данными, изложенным [6], принимаем эффективную толщину излучаемого пласта м. Тогда получаем для CO_>2>

, (2.30)

где – парциальное давление CO , ат;

– эффективная толщина излучаемого пласта, м;

и для водных паров

, (2.31)

где – парциальное давление водных паров, ат;

– эффективная толщина излучаемого пласта, м.

По полученным данными и средней температурой дымовых газов 905 С [6], находим

; ; , (2.32)

где – степень черноты излучения CO;

– условная степень черноты излучения водных паров;

– поправочный множитель для получения степени черноты водных паров.

, (2.33)

где – степень черноты излучения водных паров.

Среднюю температуру стенки принимаем равной 400 С. По графику на рисунке 9 [6] находим М = 162 (по средней температуре дымовых газов между входом и выходом).

Коэффициент теплоотдачи излучением

; (2.34)

Вт/(м С). (2.35)

Коэффициент теплоотдачи дымовых газов

Вт/(м С), (2.36)

где – коэффициент теплоотдачи от дымовых газов к стенке рекуператора конвекцией, Вт/(м С);

– коэффициент теплоотдачи от дымовых газов к стенке рекуператора излучением, Вт/(м С).

Коэффициент теплопередачи в рекуператоре

Вт/(м С). (2.37)

Необходимая поверхность нагрева рекуператора

м. (2.38)

Средний диаметр труб

м. (2.39)

Определим длину труб :

м. (2.40)

Исходя из выше определенного, что высота одного хода воздуха должна составлять 0,4 м. Принимаем в рекуператоре по потоку воздуха четыре основных и два защитных хода в верхней части рекуператора (см. рис 2.8). Высоту каналов одного защитного хода принимаем равной 200 мм. Длина труб равна

м. (2.41)

Учитывая компенсатор и трубные доски, длину труб принимаем равной 2,2 м (высота рекуператора).

Рассчитаем максимальную температуру стенки рекуператора из отношения

. (2.42)

Окончательно получаем

. (2.43)

Отсюда максимальная температура стенки

С

Таким образом, максимальная температура стенки является допустимой для материала труб данного рекуператора ( С). Следует обратить внимание на то, что вследствие дополнительного излучения предрекуператорного пространства и возможных колебаний соотношения воздуха и дымовых газов при эксплуатации фактическая максимальная температура стенок труб рекуператора будет немного выше определенной аналитическим расчетом и значение ее приблизится к максимально допустимому.

Рассчитаем потери давления в рекуператоре на воздушном пути. Определим сопротивление рекуператорних труб. Фактическая скорость воздуха в узком сечении при С, м/с, d = 0,06 м. Общее число рядов труб (4 хода)

.

За этим данными, из [6], получаем

; ; , (2.44)

Определим аэродинамическое сопротивление

, (2.45)

где – число рядов труб в направлении движения дымовых газов.

Н/м. (2.46)

Оценим потери давления на повороты в переходных воздушных коробках (на 180 С). Скорость воздуха в переходных коробках принимаем _>в> = 6,0 м/с. Учитывая наличие направляющих перегородок и закруглений внешних стенок коробка, принимаем коэффициент сопротивления при повороте на 90 в коробке = 1,0. В проектируемом рекуператоре три коробки, причем в каждой из них струя воздуха возвращается на 180. Общий коэффициент сопротивления для всех трех коробок составит

; C; кг/м.

Определим потерю давлений от местных сопротивлений

Н/м. (2.47)

Определим потери давления в воздушной коробке, которая подводит воздух (диффузоре). Скорость воздуха в воздухопроводе в дифузоре принимаем = 10 м/с. Отношение сечений воздухопровода в наиболее широком сечении ее принимаем . Угол раскрытия . При этом отношении коэффициент сопротивления = 0,81 [6], а поправочный коэффициент = 1,0.

Для диффузора

; С;

Потеря давлений от местных сопротивлений

Н/м. (2.48)

Определим потерю давления в воздушной коробке, которая отводит воздух (конфузоре). Как и для воздушной коробки диффузора принимаем

; = 10 м/с

Угол раскрытия . Принимаем = 0,1 Температура воздуха при выходе из рекуператора C.

Потеря давлений от местных сопротивлений

Н/м. (2.49)

Суммарные потери давления на пути воздуха в рекуператоре

Н/м. (2.50)

Рассчитаем потери давления в рекуператоре на пути дымовых газов. Определим потерю давления от трения в дымовых каналах. Критерий Рейнольда Rе = 4630. Коэффициент трения для турбулентного потока равняется

. (2.51)

Для шероховатой металлической стенки А = 0,129; п= 0,13 [6] ,тогда

. (2.52)

Для дымового канала (L = 2,2 г; d = 0,053 м): C; кг/г ; м/с. Определим сопротивление от трения при движении газа по трубам

Н/м. (2.53)

Определим потерю давления при входе дымовых газов у трубы рекуператора. По [6] принимаем ; м/с; С. Потеря давлений от местных сопротивлений

Н/м (2.54)

Определим потерю давления при выходе дымовых газов из труб рекуператора. По рис. 8 приложению [6] (выход из канала);

м/с; С.

Н/м (2.55)

Вычислим геометрический напор. Средняя температура дымовых газов t_>д >= 905 С. Температура окружающего воздуха t_>в> = 20 С. Высота подъема газа равна длине труб Н = L = 2,2 м. Плотность воздуха при 20 С, равна

кг/м. (2.56)

Плотность дымовых газов при 905 С

кг/м. (2.57)

Рассчитаем геометрический напор

Н/м (2.58)

Направление геометрического напора противоположно направления движения дымовых газов. Поэтому в сумме потерь давления геометрический напор будет со знаком «плюс».

Сумма потерь давления на дымовом пути

Н/м. (2.59)

Проведенный расчет позволяет провести проектирование нового рекуператора позволяющего уменьшить тепловые потери установки сушки промковшец с отходящими газа, и тем самым повысить термический КПД.

3 специальная часть

3.1 Разработка структуры системы управления автоматизированного модуля управления стендом

Установка сушки промковша рассчитана для высушивания огнеупорной кладки. Задачей высушивания является получение огнеупорной кладки промковша стойкой к механическим и тепловым нагрузкам при разливке стали на МНЛЗ.

Установка сушки промковша – агрегат периодического действия, функционирующая в условиях переменной продуктивности, когда изменяются параметры и тип высушиваемого материала, калорийность газа, режим нагрева огнеупорного материала.

Задача управления процессом сушки промковша в установке заключается в выборе и поддержке режима работы, который обеспечит получение качественной высушенной огнеупорной кладки с минимально возможным удельным расходом топлива в условиях переменной продуктивности агрегата.

Работа установки сушки промковша оценивается по следующим основным параметрам: температуре в камере сгорания, экономичности сгорания топлива, давлению в рабочем пространстве. Процесс управления сушкой происходит в условиях, изменяющихся возмущающих воздействий: переменной продуктивности установки, подаче топлива и воздуха, калорийности топлива, теплофизических параметров огнеупорного материала, подсосов. Основные управляющие воздействия в установке сушки промковша следующие: температура в камере сгорания, которая обеспечивается расходом топлива, расход воздуха на горелки, изменения тяги дымовой трубы.

Температура в камере сгорания практически линейно изменяется при изменении расхода топлива. По каналу температура сгорания – коэффициент расхода воздуха зависимость экстремальная. Аналогичный характер имеет и зависимость температуры от давления в камере сгорания. Давление в печи линейно зависит от мощности двигателя дымососа, а уровень определяется расходом топлива.

Динамические свойства определяются только по кривой разгона, Все они имеют типовой вид объектов с самовыравниванием, и время регулирования при регулировании температуры составляет сотни секунд, при регулировании давления – десятки секунд, при регулировании соотношения – единицы секунд.

В общем случае объект управления состоит из нескольких связанных между собой участков управления (установки, агрегаты и так далее) или локальных каналов управления отдельными параметрами одной установки или агрегата. В свою очередь и система управления в зависимости от ремонтных задач может состоять из нескольких пунктов управления. Разделяют одноуровневые централизованные, одноуровневые децентрализованные и многоуровневые структуры управления.

Так как в этом случае объект расположен на небольшой площади и сравнительно простой, то применяется одноуровневая централизованная структура управления. На основе структуры управления и с учетом требований к метрологическому обеспечению технического процесса составляет перечень параметров, подлежащих автоматическому регулированию, контролю и сигнализации.

Параметры, подлежащие регулированию на установке сушки промковша:

температура в рабочем пространстве ;

соотношение газ-воздух;

давление в рабочем пространстве;

Параметры, подлежащие контролю:

температура в рабочем пространстве ;

соотношение газ-воздух;

давление в рабочем пространстве;

расход природного газа;

давление газа и воздуха перед горелкой;

Параметры, отклонение которых от заданных норм должно сигнализироваться:

авария горелки № 1;

авария горелки № 2;

авария горелки № 3;

падение давление природного газа;

неисправность вентилятора воздуховода;

неисправность гидросистемы.

Также должна учитываться отсечка газа при падении давления газа или воздуха ниже допустимого.

Для составления структуры системы обратим внимание на контролируемые и управляемые параметры установки. Схема подачи газа и нагнетаемого воздуха изображена на рис. 3.1.

Рисунок 3.1 – Схема подачи газа и нагнетаемого воздуха к установке сушки промковша

На рисунке изображены все элементы контроля и исполнительные органы процесса сушки.

На газовой магистрали установлены:

- кран ручной;

- газовый фильтр и два датчика давления для контроля его засоренности;

- система контроля расход газа;

- заслонка, управляемая исполнительным механизмом;

- электронный и стрелочного типа датчики давления.

На магистрали подачи воздуха к горелке установлены:

- воздушный фильтр;

- заслонка, управляемая исполнительным механизмом;

- электронный и стрелочного типа датчики давления;

- кран (заслонка) ручной.

На магистрали подачи нагнетаемых газов (воздуха) установлены 3-и ветви подачи. Это сделано для реализации смещения пятна пламени горелки, благодаря чему, система позволяет избежать пережога поверхности под горелкой. Каждая ветвь имеет ручное и электронное независимое управление.

На крышке ковша установлены термопары для контроля температуры газов осуществляющих сушку, а также датчик оптического типа для контроля наличия пламени на горелке.

Система управления необходимая для автоматизации описанного процесса может быть построена на базе комплектов фирмы Siemens. В современных условиях развития рынка автоматизации, сложностей с приобретением и заменой модулей и блоков автоматики этой фирмы, нет. Имеется подробная документация о монтаже, наладке и выборе блоков. Кроме того, автоматика этой фирмы является предпочтительной на большинстве предприятий, так как соответствует уровню развития современной техники. Также существует программа обучения персонала программированию и эксплуатации этого оборудования. Этот фактор ликвидирует потребность в высокооплачиваемом представителе фирмы поставщика автоматики, в периоды пусконаладочных работ. Упрощенная структура системы автоматизации для данного процесса представлена на рис. 3.2.

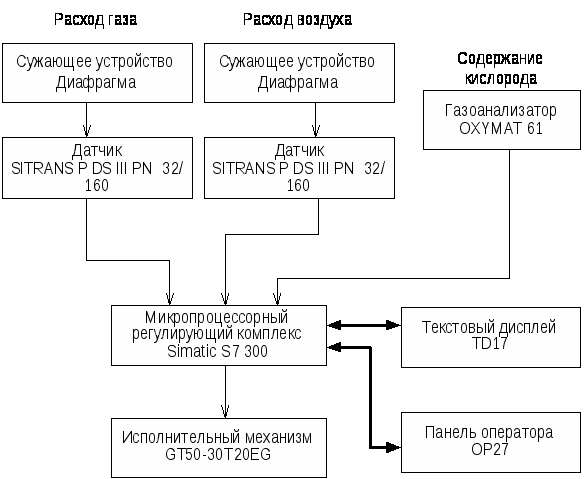

Рисунок 3.2 – Структурная схема системы управления стендом

Для задания параметров сушки необходимо вводить точки графика, а более дешевая панель ОР7 не удобна для выполнения этой процедуры так как не способна представлять графическую информацию. Кроме того, открывается возможность визуализации самого процесса, что снижает вероятность ошибочных действий оператора и удовлетворяет пожелания заказчика системы. Ниже приведены достоинства панели оператора ОР270:

высокая эффективность проектирования,

имитация проекта на компьютере для проектирования (без ПЛК);

удобное представление и легкое управление процессом с помощью пользовательского интерфейса, ориентированного на Windows;

большой выбор готовых элементов изображения при проектировании;

динамизация элементов изображения (напр., перемещение объектов);

несложное и удобное обращение с рецептами и записями данных в изображениях для работы с рецептами и отображениями рецептов;

архивирование сообщений, значений процесса и процессов регистрации входа в систему и выхода из нее;

создание векторной графики с помощью программного обеспечения для проектирования SIMATIC ProTool CS без внешнего графического редактора;

автоматическое переключение в режим загрузки;

загрузка через MPI, PROFIBUS/DP, USB и Ethernet;

последовательная загрузка;

загрузка через TeleService;

стандартные соединения с SIMATIC S5/DP, SIMATIC S7 и SIMATIC 505, а также с ПЛК других изготовителей.

За ходом выполнения программы и сигналами обратных связей получаемых с датчиков объекта, будет следить программируемый контроллер Simatic S7-300. Ресурсов производительности контроллера достаточно для построения непрерывной следящей системы.

3.2 Выбор и обоснование элементов системы управления

Задачей автоматизированной системы управления технологического процесса (АСУ ТП), является расширение и усовершенствование регулируемых объектов, и объединение независимых технологических процессов в единый комплекс с целью управления им на основе единых принципов. Целью автоматизации является обеспечение улучшения качества сушки футеровок, что сможет обеспечить качественную работу МНЛЗ в целом.

После создания автоматизированной системы управления значительно уменьшается число возможных нештатных ситуаций, а затраты на обслуживание при полном использовании оборудования должны поддерживаются на минимальном уровне.

Для реализации управления механизмами стенда необходимо выбрать центральный процессор [3]. Проведём анализ основных характеристик нескольких процессоров и выберем из них более подходящий для решения данной задачи. Технические характеристики процессоров представлены в табл. 3.1.

Для реализации управления механизмами стенда применим программируемый контроллер SIMATIC S7 CPU 315-2DP. CPU 315-2DP имеет более обширную встроенную память, встроенный интерфейс Profibus – DP, более расширенное количество блоков для программы. Кроме того, система будет оперировать с большим количеством аналоговых сигналов, что требует большого количества ресурсов.

Таблица 3.1 – Технические данные процессоров

SIMATIC S7-300	CPU312	CPU314	CPU315–2DP
Рабочая память: - встроенная, RAM Загружаемая память: - микро карта памяти, Flash-EEPROM	16 Кбайт До 4Мб	48 Кбайт До 8Мб	128 Кбайт До 8Мб
Минимальное время выполнения: - логических операций - операций со словами - арифм. операций с фикс. точкой - арифм. операций с плавающей точкой Количество блоков на программу, не более Варианты выполнения программы: - циклическое - по дате и времени - по задержке	0,2мкс 0,4мкс 5,0мкс 6,0мкс 1024(DB,FC, FB) ОВ1 ОВ10 ОВ20	0,1мкс 0,2мкс 2,0мкс 6,0мкс 1024(DB,FC,FB) ОВ1 ОВ10 ОВ20	0,1мкс 0,2мкс 2,0мкс 6,0мкс 2048(DB,FC, FB) ОВ1 ОВ10 ОВ20
- по прерываниям сторожевого таймера - по аппаратным прерываниям - по прерываниям сигнализирующим о достижении заданных состояний	ОВ35 ОВ40 –	ОВ35 ОВ40 –	ОВ35 ОВ40 ОВ55

Центральный процессор CPU 315-2DP является экономичным решением для создания систем управления средней сложности. Центральный процессор помещен в твердый пластиковый корпус. Все органы управления и индикация находятся на лицевой панели.

CPU 315-2DP – мощный центральный процессор, оснащенный встроенным интерфейсом PROFIBUS-DP и предназначенный для выполнения программ среднего и большого объема, способный обслуживать разветвленные системы ввода-вывода.

CPU 315-2DP характеризуется следующими показателями:

Микропроцессор: около 100нс на выполнение логической инструкции с битами, 4мкс на выполнение арифметической операции с плавающей запятой.

Запоминающее устройство: скоростное RAM емкостью 128Кбайт (примерно 43 K инструкций) для выполнения программы; микро карта памяти (до 8Мбайт), выполняющая функции загружаемой памяти и позволяющая сохранять все данные проекта, включая символьные переменные и комментарии к программе.

Гибкое расширение: подключение до 32 модулей S7-300, (4-рядная конфигурация).

Встроенный MPI интерфейс: позволяет устанавливать одновременно до 16 соединений с программируемыми контроллерами S7-300/400 или с программаторами, компьютерами, панелями оператора. Одно соединение зарезервировано для связи с программатором или панелью оператора. MPI может быть использован для построения простейшей сети с подключением до 16 центральных процессоров и поддержкой механизма передачи глобальных данных.

Встроенный интерфейс ведущего/ ведомого устройства PROFIBUS DP с полной поддержкой функций PROFIBUS DP V1. Построение распределенных структур ввода-вывода. Единые процедуры обслуживания каналов локальной и распределенной систем ввода-вывода.

Парольная защита: обеспечивает защиту программы от несанкционированного доступа.

Диагностический буфер: используется для хранения 100 последних сообщений об отказах и прерываниях. Содержимое буфера используется для анализа причин, вызвавших остановку центрального процессора.

Необслуживаемая защита данных: при перебоях в питании все реманентные данные автоматически записываются центральным процессором в микро карту памяти. Модуль ввода дискретных сигналов предназначен для преобразования входных дискретных сигналов контроллера в его внутренние логические сигналы. К входам модуля могут подключаться контактные или бесконтактные датчики.

На их лицевых панелях модулей расположены:

зеленые светодиоды, индицирующие состояние входных цепей;

красный светодиод индикации отказов и ошибок;

разъем для установки фронтального соединителя, закрытый защитной крышкой;

паз на защитной крышке для установки этикетки с маркировкой внешних цепей.

В данной системе управления используются дискретные устройства (датчик горения пламени, фильтры, бесконтактные выключатели и др.), сигналы которых должны быть обработаны контроллером. В данном случае модуль будет выбран по количеству входов, так как остальные характеристики модулей этой серии одинаковы. Для преобразования дискретных сигналов в логические сигналы контроллера применим один модуль ввода дискретных сигналов SM321 DI 16×24B [3]. Модуль SM321 DI 16x24В показан на рис. 3.3.

Технические характеристики SM321 DI 16x24V (6ES7321-1CH00-0AA0):

габариты 40×125×117мм;

масса 0,26кг

количество входов 16;

номинальное значение напряжения 24 V;

длина кабеля не более 600м;

потребляемая мощность 1,5 Вт.

Рисунок 3.3 - Схема цифрового модуля ввода SM321 DI 32x24В

Модули вывода дискретных сигналов предназначены для преобразования внутренних логических сигналов контроллера в его выходные дискретные сигналы. К выходам модулей могут подключаться исполнительные устройства или их коммутационные аппараты. На их лицевых панелях модулей расположены:

зеленые светодиоды, индицирующие состояние выходных цепей;

красный светодиод индикации отказов и ошибок;

разъем для установки фронтального соединителя, закрытый защитной крышкой;

паз на защитной крышке для установки этикетки с маркировкой внешних цепей.

Выберем для вывода дискретных сигналов модуль вывода дискретных сигналов SM322 8×24В/2А [3]. SM322 8×24В/2А представлен на рис. 3.4.

Технические характеристики модуля SM322 8х24В/2А (6ES7322-1BF01-0AA0):

габариты 40×125×117мм;

масса 0,26кг;

количество выходов 8;

длина кабеля 600м;

номинальное значение напряжения питания 24V;

подключение дискретного входа возможно;

потребляемая мощность 10 Вт.

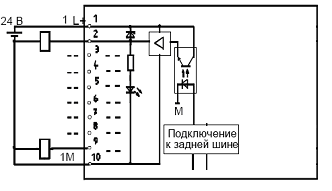

Рисунок 3.4 - Схема цифрового модуля вывода SM322 8х24В/2А

Далее произведём выбор аналогового входного модуля. Модули ввода аналоговых сигналов предназначены для аналого-цифрового преобразования входных аналоговых сигналов контроллера и формирования цифровых величин, используемых центральным процессором в процессе выполнения программы. К входам модулей могут подключаться датчики с унифицированными выходными электрическими сигналами напряжения или силы тока, термопары, термометры сопротивления.

Каждая пара входных каналов модулей может быть настроена на свой вид входного сигнала. Выбор вида входного сигнала (сила тока, напряжение, термо-ЭДС или сопротивление) производится аппаратно установкой кодового элемента в одно из четырех возможных положений. Выбор диапазона измерений каждого входа производится программно из среды Hardware Configuration STEP 7. Кодовые элементы устанавливаются в разъемы, расположенные в боковой стенке сигнального модуля. Кодовые элементы входит в комплект поставки каждого из перечисленных модулей ввода аналоговых сигналов.

В других аналоговых модулях выбор вида входного сигнала определяется схемой подключения датчика.

Модули выпускаются в пластиковых корпусах. На их лицевых панелях расположены:

красные светодиоды индикации отказов и ошибок;

разъем для установки фронтального соединителя, закрытый защитной крышкой;

паз на защитной крышке для установки этикетки с маркировкой внешних цепей.

Разрешающая способность модулей может быть установлена в пределах 9…16 бит плюс знаковый разряд. Настройка выполняется средствами Hardware Configuration STEP 7. От этого параметра зависит и время преобразования. Модули способны формировать запросы на прерывание для передачи диагностических сообщений и сообщений об ограничении входного сигнала. При необходимости от модуля может быть получена расширенная диагностическая информация.

Для измерения давления и температуры, используются аналоговые датчик давления и температуры, на выходе которых токовый сигнал 4 – 20мА. Для преобразования сигналов от датчика используем модуль ввода аналоговых сигналов. Для правильного выбора аналогового модуля произведём расчёт его параметров.

Если применить аналоговый модуль 12 bit (разрядов 2¹²=4095), точность приёма по входу будет равна:

; (3.1)

(3.2)

То есть изменение входного сигнала на 0,0039мА говорит об изменении температуры на 0,67 с. Полученная точность удовлетворяет условиям, так как заданная точность температуры равна 15 ºС.

По результатам расчёта выберем аналоговый модуль ввода SM331 AІ 8×12bit (6ES7331-7КF02-0AB0) [3], имеющий такие технические данные:

габариты 40×125×120мм;

масса 0,272кг;

общее количество входов 8;

разрешающая способность 12bit;

напряжение питания модуля 24В;

потребляемая мощность, типовое значение 1,3 Вт;

подключение датчиков для измерения силы тока возможно;

максимальный входной ток для каналов измерения силы тока 40мА.

Аналоговый модуль ввода SM331 AІ 8×12bit представлен на рис. 3.5.

В данной работе используется исполнительные механизмы, типа GT50-60T20E, они управляются сигналом 4-20 мА. Чтобы управлять этим распределителем, необходимо подключить его к выходам модуля аналогового вывода сигналов.

Модули вывода аналоговых сигналов предназначены для цифро-аналогового преобразования внутренних цифровых величин контроллера и формирования его выходных аналоговых сигналов. К выходам модулей могут подключаться исполнительные устройства, управляемые унифицированными сигналами силы тока или напряжения. На лицевых панелях модуля расположены:

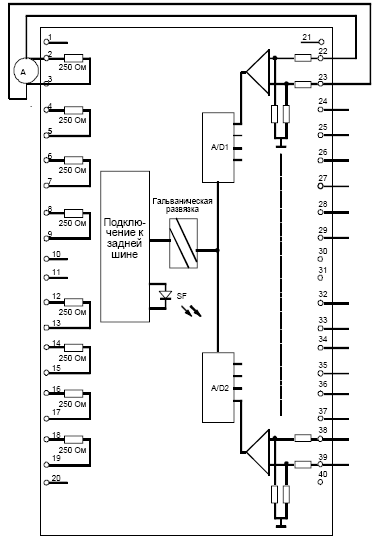

Рисунок 3.5 – Схема аналогового модуля ввода SM331 AІ 8×12bit

красные светодиоды индикации отказов и ошибок;

разъем для установки фронтального соединителя, закрытый защитной крышкой;

паз на защитной крышке для установки этикетки с маркировкой внешних цепей.

Модули способны формировать запросы на прерывание для передачи диагностических сообщений. При необходимости от модуля может быть получена расширенная диагностическая информация. На входе исполнительного механизма управляющий токовый сигнал 4 – 20мА. Выберем выходной аналоговый модуль, предварительно рассчитав его параметры.

Если применить аналоговый выходной модуль 12 bit (разрядов 2¹² =4095), точность приёма на выходе будет равна:

; (3.3)

. (3.4)

То есть изменение выходного сигнала на 0,0039мА говорит об изменении расхода на 0,006м. Полученный результат обеспечивает заданную точность с запасом.

По результатам расчёта выберем аналоговые модули вывода SM332 A0 4×12bit (6ES7332-5НD01-0AB0) [3], имеющий такие технические данные:

габариты 40×125×117мм;

масса 0,25кг;

общее количество выходов 4;

разрешающая способность 12bit;

напряжение питания модуля 24В;

диапазон изменения выходных сигналов для каналов тока 4…20мА;±20мА;0…20мА;

потребляемая мощность, типовое значение 3 Вт;

подключение датчиков для измерения силы тока возможно.

Схема аналогового модуля вывода SM332 A0 4×12bit представлена на рис. 3.6.

Для связи с цеховой АСУ произведём выбор коммуникационного процессора. Коммуникационный процессор позволяет производить подключение контроллеров к сети Industrial Ethernet, он освобождает центральный процессор контролера от выполнения коммуникационных задач.

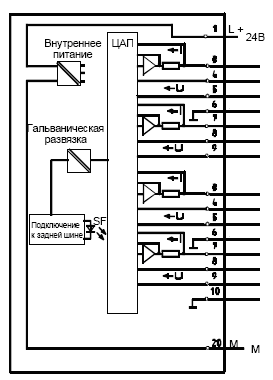

Рисунок 3.6 - Схема аналогового модуля вывода SM332 A0 4×12bit

Применение коммуникационного процессора в данной работе обусловлено необходимостью иметь возможность управлять процессом по сети, а также передавать параметры сушки при смене типа футеровки. Так как в данной работе используется центральный процессор серии S7 300, то и коммуникационный процессор должен быть совместим с ним. Применим коммуникационный процессор СР 343-1, который имеет предварительно установленный уникальный Ethernet адрес. Он осуществляет независимую передачу данных по сети Industrial Ethernet с соблюдением требований международных стандартов.

Применение коммуникационного процессора СР 343-1 позволяет производить непосредственное подключение контроллеров SIMATIC S7 300 к сети Industrial Ethernet со скоростью передачи до 100 Мбит/с.

Технические характеристики СР 343-1:

скорость передачи 10/100Мбит/с;

соединения: с 10BaseT, 100BaseTX; с источником питания он имеет 4-х полюсный терминал;

напряжение питания – 5В±5% и 24В±5%;

потребляемая мощность 8,3 Вт.

Для отслеживания температуры нужно применить датчик типа термопара 7MC2000-1DCO [3]. Проанализировав несколько датчиков, можно сделать вывод, что для данной системы любой другой датчик не подойдёт (по способу измерения), так как агрессивная среда будет препятствовать качественной работе датчика.

Для отслеживания давления, целесообразно применить дешевые (но одного типа) датчики давления Krom Schoder DL5Ec аналоговым выходом
4-20 мА.

Для устанавливаемой модели горелки (BIC 100HB 550/585-(37)ER ф.Krom Schoder), поставщиком настоятельно рекомендуется автомат управления горелкой IFS110 iM-3/1/1T c управлением по шине Profibus.

Для привода газовых и воздушных заслонок, конструктивно подходят исполнительные механизмы модели GT50-60T20E c аналоговым управлением в форме 4-20 мА.

Выберем источники питания системы.

Источники питания шкафа и пульта управления [3]:

• источник питания 220V AC/24V DC, 10 А, ф. Siemens 1 шт;

• источник питания PS 307, 220V АС/24VВ DC, 5А, ф.Siemens 1 шт;

Источник питания 220V AC/24V DC, 10 А, ф. Siemens предназначен для подачи напряжения 24В на модули контроллера, блок – контакты автоматов и пускателей в шкафу.

Источник питания PS 307, 220V АС/24VВ DC, 5А, фирмы Siemens предназначен для питания процессорного модуля.

3.3 Разработка структурной схемы системы управления стендом

Укрупнённая структурная схема системы управления стендом сборки-разборки состоит из шкафа управления, пульта управления, устройств, которые они в себе содержат и устройств, подключаемых к ним.

В шкаф управления поступают сигналы:

входные дискретные сигналы:

с датчика пламени 1шт;

с системы контроля расхода газа 1 шт;

входные аналоговые сигналы:

термопары 2 шт;

датчики давления 6 шт.

выходные дискретные сигналы:

сигналы на контакторы управления ЭД 2шт;

Выходные аналоговые сигналы:

Исполнительные механизмы 5шт;

Регистрирующий автомат 1 шт.

На пульт управления поступают:

входные дискретные сигналы:

кнопка «Аварийный СТОП», 1шт;

ключ – бирка, 1шт;

выходные дискретные сигналы:

лампа «Авария» 1 шт;

звуковой сигнал 1 шт.

3.4 Разработка функциональной схемы системы управления стендом

Система управления стендом сушки состоит из электрооборудования установленного на механизме, шкафа управления и панели управления. Система управления включает в свой состав электрооборудование указанное в табл. 3.2.

Таблица 3.2 – Состав электрооборудования системы управления

Наименование	Кол.
Двигатель вентилятора воздуховода, 5,5 кВт, 2800 об/мин 2шт.	2
Запальный трансформатор TZI 7,5/100T, ф. Kromschroeder1шт.	1
Исполнительный механизм GT50-60T20E Фирма . Kromschroeder5 шт.	5
Клапан предохранительно-запорный электромагнитный газовый КПЭГ – 50П, Uпит. 220V AC51шт.	1
Счетчик газа РГ-К-40, выходной сигнал 10 imp/m3 1 шт.	1
Горелка газовая BIC100HB 550/585-(37)ER, комплектно с запальным и ионизационным электродами 1шт.	1
Шкаф управления 25АМ1:
Выключатель автоматический 3VF32 11-0FU41-0AA0; 125А, Siemens 1 шт.
Выключатель автоматический 3RV10 31-4AB10, 16А, Siemens	2
+ блок сигнальных контактов 3RV19 21-1М, Siemens	2
Лампа освещения шкафа PS 4139.180, Rittal	1
Источник питания LOGO!Power, 230В/ 5В, 3А	1
Источник питания SITOP Power, 400В/ 24В, 40А	1
Контактор 3RT10 26-1AP00, 25А, Uупр. 230В AC, Siemens	2
Ограничитель перенапряжения варисторный 3RT19 26-1BD00, 127-240B AC, Siemens1 шт.	1
Ограничитель перенапряжения диодный 3RT19 16-1LM00, 24-70В DC, Siemens	1
Обогреватель c вентилятором SK 3107.000 + SK 3108.000, 200 W, 230 V AC, Rittal	1

Управление работой стенда осуществляется с панели шкафа. На крышке шкафа будут размещены следующие органы управления и индикации:

• световой индикатор белый, «Напряжение подано», указывает на то, что на пульт управления подано напряжение 220В;

• ключ-бирка, с фиксацией, на 2 положения, «Ключ – бирка», без перевода данного ключа в рабочее положение оператор не может выполнять управление стендом;

• кнопка нажимная, красная, «Аварийный стоп», служит для аварийного останова работы стенда;

• световой индикатор красный, «Авария», указывает на то, что при работе стенда произошла авария;

• звуковое сигнальное устройство, «Звуковой сигнал», подача звукового сигнала указывает на то, что при работе стенда произошла авария;

• панель оператора OP210, служит для отображения и ввода технических параметров, для вывода аварийных сообщений и визуализации.

3.5 Выбор и обоснование комплекса регулирующих средств реализации АСУ процессом сушки

Согласно структуре АСУ информационным сигналом будет сигнал пропорциональный расходу воздуха. Технические средства автоматизации (ТСА) будут эксплуатироваться в специально подготовленном помещении где исключено влияние агрессивных сред резкого колебания температуры окружающей среды

давление 110 кПа;

температура +25°С;

относительная влажность 80 %.

Контролируемая среда не электропроводна. Место установки датчика поддается влиянию окружающей среды в виде атмосферного воздуха с небольшим количеством примесей SO2, CO, CO2 с параметрами

температура от +5 до +50С;

давление 100110 кПа;

влажность воздуха 80 %;

количество пыли 3 мг/м3.

Объект по степени пожароопасности относится к категории Г, согласно СНиП 2-2-80, по взрывоопасности помещения конвертерного цеха, согласно ПУЭ, относится к категории В-1а.

Расстояние между датчиком и вторичным прибором 50 м. Согласно метрологическому каталогу погрешность контроля параметров контролируемой среды не должна превышать 1,5%, запаздывание не должно превышать 1с [8].

Параметры контролируемой среды

температура газа 50°С;

температура воздуха 50°С;

расход газа, не больше 30 м³/ч;

расход воздуха, не больше 60 м³/ч;

давление газа (избыточное) 4 кПа;

давление воздуха (избыточное) 3 кПа.

Для регулирования соотношения газ-воздух необходимо измерить расход топлива (природный газ) и воздуха. Существует ряд устройств для измерения расхода, наиболее распространены из них – расходомеры переменного перепада давления, расходомеры постоянного перепада давления, электромагнитные и тахометрические расходомеры. Ротаметры – наиболее распространенная разновидность расходомеров постоянного перепада, Они используются для измерения малых расходов и требуют обязательной вертикальной установки, поэтому в данном случае они не подходят. Электромагнитные расходомеры используются для измерения расхода электропроводных жидкостей.

Тахометрические расходомеры – наиболее точные устройства измерения расхода. Но они имеют соответствующий недостаток – малый срок службы. Расход воздуха измеряется методом переменного перепада давления, который получил наибольшее распространение. Основное преимущество этого метода в сравнении с другими – возможность определения градуированной характеристики первичного преобразователя расчетным путем. Расходомеры переменного перепада давления применяют зависимость перепада давления на сужающем устройстве, который устанавливается внутри трубопровода, от расхода. Сужающее устройство выбирается, исходя из параметров контролируемой среды, в данном случае диафрагма с отводами для встраивания между фланцами, уплотняющие поверхности гладкие, DN 80,PN 6; W-NR. 1.0460, заказной номер 7ME1120 1JA21-1AA0-Z, производства фирмы Siemens [9].

Сужающее устройство импульсными трубками связан с датчиком давления, который преобразует разницу давления в электрический унифицированный сигнал, пропорциональный расходу жидкости в трубопроводе. Передатчик давления будет эксплуатироваться при изменении температуры окружающей среды от 20 до 50ºС, относительной влажности 80%, класс точности прибора не должен быть ниже ±1,5%, транспортное запаздывание не более 1,5с, также устройство не должно быть чувствительным к вибрации. На основе перечисленных требований выбираем датчик дифференциального давления и расхода SITRANS P DS III PN 32/160, заказной номер 7MF4433, который применяется для измерения разности давлений и для измерения расхода. Технические данные SITRANS P DS III PN 32/160 приведены в табл. 3.3.

Таблица 3.3 – Технические данные SITRANS P DS III PN 32/160 [9]

Наименование параметра	Параметр
Принцип измерения	пьезорезисторный
Нижний предел измерения	30 mbar
Верхний предел измерения	160 bar
Выходной сигнал	4 - 20 mA
Нижнее ограничение выходного сигнала	3,55 mA
Верхнее ограничение выходного сигнала	23,0 mA
Погрешность	≤0,5 % от максимального значения
Нагрузка
без HART коммуникации	RB ≤ (UH -10.5 V) / 0,023 A, Ом UH: напряжение питания, В
с HART коммуникацией	RB = 230 до 500 Ом (HART commun.) RB = 230 до 1100 Ом (SIMATIC PDM)
Характеристика	Линейное повышение, линейное падение или квадратичное повышение
Ошибка измерения при квадратичной характеристике
- расход > 50 %	> 0,1 %
- расход 25 - 50 %	> 0,2 %
Гистерезис	Входит в ошибку измерения
Запаздывание (без электрического демпфирования)	Приблизительно 0,2 с,
Температура окружающей среды	от -40 до +85 °C
Влияние изменения напряжения питания на погрешность	0,005 % в 1 В
Температура хранения	-50 до +85 °C
Степень защиты (по EN 60 529)	IP 65 (взрывобезопасное исполнение)
Вес	Приблизительно 4,5 кг
Индикация и контроль
Цифровой дисплей	Встроенный
Габариты	350*261*153 мм
Электропитание
Напряжение питания	постоянный ток от 10,5 до 45 В
допустимые колебания	Upp – 0,2 V (47 - 125 Гц)
Протокол	HART , версия 5.x
Требования ПК/ноутбука	Совместимый IBM основная память > 32 МБ жесткий диск > 70 МБ наличие интерфейса RS 232 VGA графика
Программное обеспечение для ПК/ноутбука	Windows 95 / 98 / NT 4.0 и SIMATIC PDM

Расход газа и воздуха и содержание кислорода в отходящих газах – параметры, которые нужно контролировать и наблюдать непрерывно в процессе технологического цикла установки сушки промковша. Причем как на локальном так и на главном пультах управления.

Для локального пульта управления выбираем текстовый дисплей TD17 заказной номер 6AV3017-1NE30-0AX0 производства фирмы Siemens, обладающий следующими достоинствами:

большой экран, обеспечивающим возможность просмотра с больших расстояний;

удобное отображение оперативных сообщений, простое конфигурирование;

высокая степень защиты.

Технические данные текстового дисплея TD17 приведены в табл. 3.4.

Таблица 3.4 – Технические данные текстового дисплея TD17

Наименование параметра	Параметр
Дисплей:	LCD с внутренней светодиодной подсветкой
количество строк	8
количество символов в строке	40
цвет	монохромный
высота символов в мм	6-11 мм
матрица символов	12 x 16/5 x 7
Клавиатура:	Мембранная
количество системных клавиш	7
Память пользователя:	Flash EPROM
объем	128 Кбайт
Интерфейсы:	1 x RS 232, 1 x RS 422, 1 x RS 485/422, PROFIBUS-DP со скоростью передачи данных до 12 Мбит/с
Возможность подключения	S5, S7-200/300/400, 505, SINUMERIK, Mitsub>ishi (FX), Telemecanique (ADJUST) Modicon (MODBUS), и других производителей
Напряжение питания	=24 В DC
Потребляемый ток	0,34 А
Номинальное напряжение	= 24 В DC
Допустимый диапазон изменений	От +18 до+30 В DC
Резервные батареи	3,6 В
Часы реального времени	Аппаратные, с дублером
Степень защиты:
фронтальной панели	IP 65
Остальной части корпуса	IP 20
Сертификаты	CE, UL, CSA, FM
Габариты в мм:
- Фронтальной панели	240 x 98
- Монтажного проема	231 x 89 x 53
Масса	0.9 кг
Условия эксплуатации и хранения:
Диапазон рабочих температур:
при вертикальной установке	0 … +50 °C
при горизонтальной установке	0 … +35 °C
Диапазон температур хранения и транспортировки	-25 … +70 °C
Относительная влажность	до 95%, без конденсата
Система сообщений:
- оперативных, не более	999
- системных, примерно	150
- длина текстового сообщения (длина характеристика)	4 х 20 8 х 40 символов
Количество переменных на сообщение, не более	8
Информационный текст для сообщения, не более	320 символов
Буфер сообщений	100 входящих символов, циклический буфер
Количество поддерживаемых языков	3
Конфигурирование	От ProTool/Lite от версии 2.51, под Windows
Передача конфигурирования	Serial

Для главного пульта управления выбираем панель оператора OP27 заказной номер 6AV3627-1JK00-0AX0 производства фирмы Siemens, обладающую следующими достоинствами:

снабжена жидкокристаллическим графическим дисплеем и мембранной клавиатурой;

высокая степень защиты фронтальной панели и незначительная монтажная глубина позволяет встраивать панель оператора непосредственно в управляемое оборудование;

панель поддерживают функции работы с точечными изображениями и позволяет решать задачи визуализации, оперативного управления, выполнять диагностирование оборудования и поиск неисправностей.

Технические характеристики панели оператора OP27 приведены в табл. 3.5

стенд ковш установка сушка

Таблица 3.5 – Технические характеристики панели оператора OP27

Наименование параметра	Параметр
Дисплей	Жидкокристаллический с внутренней подсветкой, пассивный, STN
Разрешающая способность	320х240 точек (монохромный: 8 градаций серого цвета или цветной: 8 цветов)
Размер экрана	115х86 мм (5.7”)
Наработка на отказ при 25°С	Монохромный: 22000 час; цветной: 25000 час
Клавиатура:
тип	Мембранная
системных клавиш	24
функциональных (К) клавиш	10 (10 со встроенными светодиодами)
программируемых (S) клавиш	14 (8 со встроенными светодиодами)
Допустимое расширение:
модуль 24В выходов для прямого управления с панели	8
CPI модуль для подключения	16 или 32 клавиш и 16 или 32 индикаторов
Микропроцессор	80486 33 МГц
DP клавиш непосредственного управления/ светодиодов (клавиш панели оператора/ светодиодов как периферийных входов-выходов)	24 клавиши (F1 … F14, K1 … K10)/ 18 светодиодов
Объем памяти:
микропрограмм/ пользователя	1 Мбайт/ 2 Мбайт (монохромный/ цветной) Flash-EPROM
динамического ОЗУ	2 Мбайт/ 4 Мбайт (монохромный/ цветной)
статического ОЗУ	128 Кбайт, защита буферной батареей
Напряжение питания	=24 В (18 … 30 В)
Потребляемый ток	0.3 А при =24 В
Аппаратные часы	Есть, защищены батареей
Степень защиты:
фронтальная панель	IP 65
корпус	IP 20
Габариты:
фронтальная панель	296х192 мм
корпус	282х178х59 мм
Диапазон рабочих температур:
при 10° наклоне корпуса	0 … +50°С
при 35° наклоне корпуса	0 … +40°С
Относительная влажность:
во время работы	До 95% без конденсата

После выбора датчика нужно оценить суммарную погрешность измерения расхода:

, (3.5)

где _>1> – погрешность метода измерения;

_>2> – погрешность SITRANS P DS III PN 32/160.

Тогда

%, (3.6)

что удовлетворяет метрологическим требованиям.

Регулятор должен обеспечивать формирование ПИ-закона регулирования при расчетных параметрах настройки и возможность работы с унифицированным токовым сигналом 0-20 мА. Для обеспечения возможности усовершенствования и наращивания структуры управления при минимальном изменении аппаратных средств целесообразно использовать микропроцессорный регулятор. Выбираем в качестве регулирующего устройства микропроцессорный регулирующий комплекс Simatic S7 300 производства фирмы Siemens

Наибольшее количество дроссельных регулирующих органов представляет собой или поворотные заслонки, жалюзи, шибера, которые применяются обычно для регулирования расхода газа, или дроссельные клапаны, которые используются для регулирования расхода жидкости и пара.

Регулирующие заслонки и клапаны рассчитаны на определенные статические давления регулирующей среды, ее температуру, агрессивность. Размер регулирующего органа определяется условным диаметром его проходного сечет D_>y>. Расход регулируемой среды через регулирующий орган изменяется с изменением площади его сечения и перепада давления на регулирующим органе.

Зависимость между площадью проходного сечения и положением регулирующего органа представляет собой конструктивную характеристику, а зависимость между расходом регулирующей среды и положением регулирующего органа – его статическую характеристику.

Для регулирования расхода воздуха или газа при низких статических давлениях используют поворотные заслонки с условным диаметром до 500 мм. Чтобы выбрать тип регулирующего органа необходимо знать: качества регулирующей среды, ее статическое давление, температуру, агрессивность, максимальный расход, необходимую форму статической характеристики.

Расчет регулирующего органа делаем в соответствии с методикой изложенной в.

Для расчета регулирующего органа необходимы следующие исходные данные

завод – Енакиевский металлургический;

цех – МНЛЗ;

агрегат – установка сушки промковша;

рабочая характеристика заслонки – близка к нормальному расходу, на заслонке теряется 30% напора;

материал трубопровода – Ст 20;

диаметр трубопровода t = 20C – D_>20> = 100 мм;

наименование регулирующей среды – воздух;

максимальный расход при нормальных условиях Q_>max> =300 м³/ч;

температура воздуха – t = 40 ºС;

избыточное давление в цеховом коллекторе – Р_{>и нач} >= 3 кПа;

избыточный давление в работающем пространстве – Р_{>и кон}> = 0 кПа.

Определим расчетный максимальный расход в нормальных условиях:

Qн мах = (1,1 – 1,2)Qmax= 1,1300= 330 м³/ч. (3.7)

Абсолютное давление в начале участка:

Рнач = 101325 + Ри нач = 101325 + 3000 = 104325 Па. (3.8)

Абсолютная температура воздуха:

Т = t + 273,15 = 40 + 273,15 =313,15 K. (3.9)

Найдем перепад давления на заслонках при максимальном расходе. Принимаем, что при этом теряется 30 % напора:

Рр = 0,3  (Ри нач – Ри кон) = 0,3(3000 – 0) = 900 Па. (3.10)

Проводим выбор диаметра поворотной заслонки.

Максимальный расход в рабочих условиях:

; (3.11)

где Р_>н>, Р_>нач> – давление при нормальных и рабочих условиях, Па;

Т_>н>, Т_>нач> – температуры при нормальных и рабочих условиях, К.

м³/ч. (3.12)

Плотность воздуха в нормальных условиях  = 1,2 кг/м³.

Плотность природного газа в рабочих условиях

; (3.13)

кг/м³. (3.14)

Коэффициент расширения  = 0,98. Эффективное проходное сечение, соответствующее максимальному расходу:

, (3.15)

где  - коэффициент расхода, зависимый от конструкции и степени открытия регулирующего органа.

м². (3.17)

Максимальному расходу отвечает угол открытия заслонки 70º. По рисунку 57 из [11] определим, что углу открытия 70º отвечает F/F_>y> = 0,76.

Площадь проходного сечения:

м². (3.18)

Расчетный условный диаметр проходного сечения

; (3.19)

, м. (3.20)

Принимаем

= 70 мм

Максимальная площадь проходного сечения:

; (3.21)

мм². (3.22)

По полученным данным выбираем заслонку ПРЗ - 75.

Исполнительный механизм выбираем в зависимости от величины усилий необходимого для перестановки регулирующего клапана или величины момента для поворотных заслонок [11]. Для поворотных заслонок величину момента, необходимую для их вращения, определяем по формуле

М = к·(М_>р> + М_>т>), (3.23)

где: М_>р> – реактивный момент, Нм;

М_>т> – момент трения сопротивления, Нм;

к – коэффициент, учитывающий затяжку сальников и загрязнение трубопровода, к=23.

Момент на валу должен равняться или быть более момента, необходимого для вращения заслонки. Реактивный момент, обусловленный стремлением потока закрыть заслонку, определяется за формулой:

М_>р>=0,07Р_>ро>D_>y>³, (3.24)

где Р_>ро> – перепад давления на заслонке, который принимают равным начальному избыточного давления Р_{>и нач}>, Па;

D_>y> – диаметр заслонки, м.

Тогда

М_>р> = 0,0730000,075³ = 0,1 Нм. (3.25)

Момент трения в сопротивлениях определяется по формуле:

М_>т> = 0,785 Р_{>и нач}> ·r_>ш>·, (3.26)

где r_>ш> – радиус шейки вала заслонки, м; = 0,15 – коэффициент трения в сопротивлениях.

Тогда

М_>т> = 0,7850,075²30000,030,15 = 0,06 Нм. (3.27)

Величина момента:

М = 3·(0,1 +0,06) = 0,48 Нм. (3.28)

По величине момента на валу поворотной заслонки выбираем исполнительный механизм GT50-30T20EG производства фирмы KROMSCHROEDER. Условия эксплуатации: температура окружающей среды от –30 к +50С; относительная влажность воздуха 30-80%; вибрация с частотой 3 Гц и амплитудой 0,1 мм

Технические характеристики прибора

номинальный крутящий момент на выходном вале 100 Нм;

номинальное время полного хода исходного вала 25 с;

номинальный ход исходного вала 0,25 оборота (900);

мощность в номинальном режиме не более 20 ВА;

масса не более 14 кг.

В результате проведенного анализа при проектировании автоматизированной системы управления температурным режимом сушки промковшей на ЕМЗ выбраны ТСА, реализующие данную систему регулирования. На основе избранных ТСА были разработаны функциональная схема автоматизации, принципиальная электрическая схема, схема общего вида щита, монтажная схема щита и схема соединений внешних проводок.

4 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА

Модернизация стенда сушки футеровок и разогрева погружных стаканов заключается в усовершенствовании системы управления объекта. Так как данная машина не участвует в основном производстве, а является вспомогательным оборудованием, то прямое воздействие на улучшение производительности стана она не оказывает. Не смотря на это, улучшение её характеристик ведёт к снижению эксплуатационных расходов и расходов на ремонт оборудования. Предположительные экономические показатели использования новой машины будут увеличены, произойдёт увеличение надежности при эксплуатации футеровки, что повлечёт улучшение производительности работы на стане, а в частности можно будет избежать аварийных ситуаций при работе. Данный стенд в процессе своей работы принесёт выгоду, улучшит показатели надежности, снизит затраты времени на смену промковшей, на обслуживание нового стенда будет необходимо меньшее количество вспомогательных рабочих.

В разделе перечислены все преимущества в техническом и экономическом плане выбранного технического решения применения средств автоматизации по сравнению с выбранным аналогом. На основании перечисленных преимуществ, производен расчет экономического эффекта и технико-экономических показателей проекта.

Исходные данные для расчёта экономической эффективности модернизируемой машины приведены в табл. 4.1.

4.1 Цена реализации базовой и новой машины

Величины стоимости (цен) машин С_>МАШ> , грн., и разность цен ∆С_>МАШ> , грн., определяется по формулам:

Таблица 4.1 - Исходные данные к экономической части проекта

№	Наименование данных, обозначение, размерность	Базовый вариант	Новый вариант
1	Назначение машины	вспомогательное
2	Вид производимой продукции	листовой прокат
3	За единицу продукции принято	тонна проката
4	Объем продукции выпускаемой подразделением где установлена машина в базовом варианте, n>ВЫП>Б,т/год	2500000	2500000
5	Масса машины, М>МАШ>, т.	5200	5320
6 6.1 6.2 6.3	Характеристика основных фондов
Наличие фундамента	да	да
Наличие производственных зданий	нет	нет
Наличие капитальных бытовых зданий и сооружений	да	да
7	Установленная мощность, n>УСТ>, квт	15	15
9	Режим работы оборудования (количество смен)	3
10	Увеличение фонда времени работы, У>Ф.ВР>, %	-	на 0%
11	Увеличение производительности работы, У>ПР>, %	-	на 20%
12	Уменьшение потребления электроэнергии, У>П.Э>, %	-	на 0%
13	Уменьшение cosφ, У>C>>os>>φ>, %	-	на 0%
14	Уменьшение расходов на ремонт, У>Р.РЕМ>, %	-	на 0%
15	Снижение квалификации обслуживающего персонала за счет уменьшения ремонтной сложности оборудования в новом варианте (на 1 разряд, на 2 разряда)	-	1
16	Увеличение точности изготовления продукции в новом варианте машины по сравнению с базовым (в рамках одного квалитета или класса точности, выше на один квалитет или класс точности)	-

; (4.1)

; (4.2)

, (4.3)

где М_>МАШ>^Б, М_>МАШ>^Н – масса машины, т.;

С_>ПОЛН>^1Т - полная средняя себестоимость выпуска одной тонны массы машины, грн/т., приведена в;

1,20 – коэффициент учета налога на добавленную стоимость для перехода от оптовой цены предприятия к розничной цене;

1,08^{(ГОД-2005)} - коэффициент учета инфляционных процессов в экономике;

Н_>ПР> - норма прибыли при реализации машины предприятием производителем, составляет 0,2…0,3;

К_>ЭК> – коэффициент, учитывающий экономию электроэнергии на машине нового варианта по сравнению с базовым;

К_>ВР> – коэффициент, учитывающий увеличение фонда времени работы за счет сокращения времени регламентов, на машине нового варианта по сравнению с базовым;

К_>ПР> - коэффициент, учитывающий повышение производительности на машине нового варианта по сравнению с базовым;

К_>СН.КВ >- коэффициент, учитывающий снижение квалификации обслуживающего персонала, за счет уменьшения ремонтной сложности оборудования на машине нового варианта по сравнению с базовым;

К_>ТОЧН> - коэффициент, учитывающий повышение точности обработки продукции в рамках одного квалитета (или класса точности);

К_>COS>_>φ> - коэффициент учета уменьшения величины cosφ на машине нового варианта по сравнению с базовым;

К_>рем> - коэффициент учета уменьшения расходов на ремонт на машине нового варианта по сравнению с базовым.

Порядок назначения коэффициентов К_>ЭК>, К_>ВР>, К_>СН.КВ>, К_>ПР>, К_>ТОЧН>, К_>COS>_>φ>, К_>рем> приведен в [5].

; (4.4)

; (4.5)

(4.6)

4.2 Стоимость капиталовложений в основные производственные фонды предприятия, где будет установлена машина

Основные производственные фонды участвуют в производственном процессе длительное время (не менее года), сохраняя при этом свою натуральную форму, а их стоимость переносится на стоимость изготавливаемой продукции постепенно, по частям, по мере износа.

Общая ориентировочная стоимость капиталовложений (или реальных инвестиций, или, проще говоря, денежных средств) в основные производственные фонды (ОПФ) в балансовых ценах (т.е. в ценах, по которых они числятся на балансе предприятия, на первом году эксплуатации) предприятия, которое приобретет и установит у себя машину К_>ОБЩ>, грн., определяется по формулам:

; (4.7)

, (4.8)

где С_>МАШ>^Б, С_>МАШ>^Н - стоимость реализации машины, грн;

К_>Ф+К>– коэффициент учета расходов на фундамент и подвод коммуникаций;

К_>П.ЗД>– коэффициент учета расходов на производственное здание, в котором устанавливается машина;

К_>Д.Ф>–коэффициент учета расходов на другие основные фонды.

Порядок назначения коэффициентов К_>П.ЗД>,_> >К_>Д.Ф>, К_>Ф+К >приведен в [5].

; (4.9)

. (4.10)

4.3 Фонд времени работы новой машины

Модернизация или реконструкция определенной заданием на проектирование машины, позволяет изменить продолжительность ее эксплуатации, то есть увеличить годовой эффективный фонд времени работы Ф_>Э>^Н , час., по сравнению с базовым Ф_>Э>^Б, час.

Назначим и определим эти величины:

; (4.11)

, (4.12)

где Ф_>НОРМ>- нормативный эффективный фонд времени работы оборудования, час., назначается по данным [5];

У_>Ф.В> - увеличение фонда времени работы на новой машине по сравнению с базовым (табл. 4.1).

4.4 Себестоимость годового выпуска продукции

себестоимость- это денежное выражение используемых в процессе производства продукции сырья, материалов, топлива, энергии, трудовых ресурсов, основных фондов и других затрат на ее изготовление.

Так как машина выполняет вспомогательные функции и не участвует в производственном процессе, объем выпуска в базовом и новом вариантах, будет одинаковым и определяется по формуле:

, (4.13)

где n_>ВЫП>^Б – объем продукции выпускаемой подразделением, где установлена машина в базовом варианте.

Себестоимость годового выпуска продукции в базовом варианте обозначается С_>П.ГОД>^Б, грн., и определяется по формуле:

, (4.14)

где С_>С.П.ЕД>^Б - полная себестоимость единицы продукции [5].

Стенд сборки-разборки рабочих и опорных валков выполняет вспомогательные функции, и улучшение его характеристик ведет только к снижению эксплуатационных расходов и не влияет на увеличение объемов выпуска продукции в подразделении. Себестоимость годового выпуска продукции в новом варианте обозначается С_>П.ГОД>^Н, грн., и определяется по формуле:

(4.15)

где n_>УСТ> - установленная мощность оборудования, квт;

У_>П.Э> - уменьшение потребления электроэнергии, %;

0,18 – стоимость одного кВт-часа электроэнергии для предприятий и организаций, грн.;

0,02 - норма расхода средств от стоимости машины на ее профилактику и ремонт электрооборудования;

С_>МАШ>^Н - стоимость реализации машины в новом варианте, грн.;

У_>Р.РЕМ> - уменьшение расходов на ремонт,

%; ∆Ч_>Т.СТ> – уменьшение часовой тарифной ставки при снижении квалификации обслуживающего персонала за счет уменьшения ремонтной сложности оборудования в новом варианте;

0,10 – норма обслуживания вспомогательных рабочих машин, имеющих электрическое оборудование;

1,00, 0,20, 0,07, 0,12, 1,375 – коэффициенты учета оплаты труда по тарифу, премий, доплат, дополнительной заработной платы и отчислений на социальные нужды;

1840 – годовой фонд времени работы вспомогательного рабочего, час.

(4.16)

4.5 Расчет цены и чистой прибыли годового выпуска продукции

Расчет цены осуществляется, исходя из прогнозируемых объемов производства в год, сложившихся на рынке цен на аналогичную продукцию, внутренних издержек предприятия и многих других факторов объективного и субъективного характера. В соответствии с этим предполагаем, что за первый год выпуска продукции, её себестоимость будет такой, какой мы определили, и вся продукция будет реализована.

Существует три стратегии ценообразования:

1 Стратегия, основанная на издержках: рассчитывают издержки производства, а затем добавляют желаемую прибыль, спрос не учитывается, используются нижняя цена товара – минимальный уровень покрытия издержек.

2 Стратегия, основанная на спросе: устанавливают цену после изучения потребностей рынка, при этом назначается максимальный уровень цены, который потребитель может «осилить».

3 Стратегия, основанная на конкуренции: цены назначают в зависимости от потребителей, предоставляемого сервиса, реальных и предполагаемых различий между собственными товарами и товарами конкурентов.

В нашем случае используем первую стратегию. Цена на продукцию определяется по упрощенной методике и рассчитывается по двум вариантам- базовому и новому.

Величина оптовой цены продукции (без НДС) Ц_>ПР>, грн., определяется по формулам:

; (4.17)

, (4.18)

где Н_>ПР> - норма прибыли при реализации машины предприятием производителем, составляет 0,2…0,3 (20…30%), или назначается самостоятельно, но в обоих вариантах она должна быть одинаковой;

К_>ТОЧН> - коэффициент, учитывающий повышение точности обработки продукции в рамках одного квалитета (или класса точности) [5].

(4.19)

(4.20)

Ежегодная чистая прибыль от реализации продукции, П_>ЧИСТ> , грн., и прирост чистой прибыли ΔП_>ЧИСТ>, грн., определяется по формулам:

; (4.21)

; (4.22)

, (4.23)

где Ц_>ПР>^Б, Ц_>ПР>^Н - величина оптовой цены продукции (без НДС) по базовому и новому варианту;

0,25– норма налога на прибыль;

С_>П.ГОД>^Б, С_>П.ГОД>^Н - себестоимость годового выпуска продукции в базовом и новом варианте.

4.6 составление технико-экономических показателей проекта

Составление технико-экономических показателей (ТЭП) сводится к сравнению двух вариантов проекта машины – до и после модернизации. Это сравнение выполняется по нескольким показателям.

Разность полной годовой себестоимости выпуска продукции или экономическая эффективность ∆С_>П.ГОД>, грн. зависит от того к какому оборудованию относится модернизируемая машина – к вспомогательному или основному. Так как машина выполняет вспомогательные функции, ∆С_>П.ГОД>^Б, грн., определяется по формуле:

. (4.24)

Разность в приведенных затратах или экономический эффект от модернизации ΔЗ_>ПРИВ>, грн., определяется по формуле:

(4.25)

где К_>ОБЩ>^Б, К_>ОБЩ>^Н - общая ориентировочная стоимость капиталовложений по базовому и новому варианту.

0,20 – коэффициент сравнительной экономической эффективности вложений в основные фонды (при окупаемости общих вложений за пять лет);

Срок окупаемости средств, вложенных в модернизацию Т_>ОК.МОД>, грн., определяется по формуле:

(4.26)

Среднемесячная зарплата вспомогательного рабочего, обслуживающего электрическую часть модернизируемой машины новом варианте машины, З_{>С.М.ВСП}>, грн., определяется по формуле:

, (4.27)

где Ч_>Т.СТ> – базовая часовая тарифная ставка вспомогательного рабочего, обслуживающего электрическую часть машины;

Технико-экономические показатели проекта сведены в табл. 4.2.

Таблица 4.2 - Технико-экономические показатели проекта

№	Наименование показателей, обозначение, размерность (откуда взято)	Варианты	Δ (+ -)
Базовый	Новый
1	Назначение машины (основное – вспом - е)	вспомогательное
2	Установленная мощность, n>УСТ>, квт	15
3	Режим работы оборудования (к-во смен)	3
4	Увеличение фонда вр. работы, У>Ф.ВР>, %	100%	100%	0%
5	Увеличение произв-ти работы, У>ПР>, %	100%	120%	20%
6	Уменьшение потр-я эл.энергии, У>П.Э>, %	100%	100%	0%
7	Уменьшение cosφ, У>C>>os>>φ>, %	100%	100%	0%
8	Уменьшение расходов на ремонт, У>Р.РЕМ>, %	100%	100%	0%
9	Снижение квалификации обсл. персонала	-	-	-
10	Увеличение точн. изготовления продукции	1	1,0	0
11	Стоимость машины С>МАШ>, грн.	190584,57	204731,82	14147,45
12	Стоимость капвложений, К>ОБЩ>, грн.	323993,78	348044,09	24050,31
13	Фонд времени работы машины, Ф>Э>, час.	5350	5350	0
14	Объем выпуска продукции, N>ВЫП>	2500000	2500000	-
15	Себестоимость год. выпуска, С>П.ГОД>, грн.	56700000000	56699987068
16	Чистая прибыль, П>ЧИСТ>, грн.	12587400000	12587408151,5	8151,5
17	Эк.эффективность, ∆С>П.ГОД>, грн.	12932,43
18	Эк.эффект, ΔЗ>ПРИВ>, грн.	17742,49
19	Ср. окуп-ти ср-в на модерн-ию, Т>ОК.МОД>, лет	1,7
20	Ср.мес-я зарплата рабочего, З>С.М.ВСП>Б, грн.	965,61

Таким образом, в результате произведенной модернизации была получена годовая чистая прибыль 12587408 тыс. грн., был получен экономический эффект в размере 17742,49 грн., экономическая эффективность составляет 12932,43 грн. Срок окупаемости модернизированного оборудования 1,7 года. Данный проект модернизации оборудования является выгодным с экономической точки зрения.

5 ОХРАНА ТРУДА

5.1 Анализ опасных и вредных производственных факторов при работе стенда

Тщательно рассмотрев технологический процесс работы стенда сушки футеровок и разогрева погружных стаканов, выделим основные опасные и вредные производственные факторы (ГОСТ 12.0.003-74):

подвижные части механизма стенда сушки;

обрыв гибких шлангов или рассоединение стыков гидравлической системы с рабочей жидкостью, находящейся под давлением;

напряжение 380В и 220В;

движущийся по цеху электротранспорт, в данном случае электромостовой кран;

недостаточная освещенность рабочего места и механизма.

При недостаточной освещённости и плохом качестве освещения состояние зрительных функций человека находится на низком исходном уровне, повышается утомление зрения в процессе выполнения работы, возрастает риск производственного травматизма.

С другой стороны, существует опасность отрицательного влияния на органы зрения слишком большой яркости (блескости) источников света, а также больших перепадов яркости соседних объектов.

Следствием этого является временное нарушение зрительных функций глаза, со всеми вытекающими последствиями, нежелательными как для качества трудовой деятельности, так и для самого человека.

В то же время рациональное освещение производственных помещений оказывает положительное психофизиологическое воздействие на работающих, способствует повышению производительности труда, обеспечению его безопасности, сохранению высокой работоспособности человека в процессе труда.

Недостаточное освещение работающего механизма может привести к некачественному контролю качества футеровки, что может повлечь в дальнейшем серьёзные последствия при дальнейшей эксплуатации ковша:

сбой в работе машины непрерывного литья заготовок;

травматизм рабочих, работающих в цехе.

Движущиеся механизмы стенда сушки, могут стать причиной травмы работников, обслуживающих стенд. Запрещается выполнять ремонт на стенде во время его работы.

Электрооборудование стенда находится под напряжением 220В и 380В.

Электрический ток, походя через организм человека, оказывает термическое, электролитическое и биологическое действие, вызывая местные и общие электротравмы или смерть.

Подвижные части стенда перемещаются при помощи гидропривода, то есть при помощи давления подаваемого насосной станцией. Не исключена вероятность обрыва гибких шлангов или рассоединения стыков гидравлической системы с рабочей жидкостью, находящейся под давлением, что в свою очередь может привести к травматизму работников, обслуживающих стенд.

В результате проведенного анализа можно сделать вывод, что в процессе работы стенда сушки на человека действуют опасные и вредные факторы, которые могут привести к травматизму, заболеваниям и даже к летальному исходу. Чтобы избежать таких последствий, необходимо разработать мероприятия по охране труда.

5.2 Разработка мероприятий для обеспечения безопасных условий труда

Соблюдение требований эргономики и технической эстетики в организации рабочего места являются неотъемлемой частью проектирования производственного оборудования и организации производственной среды.

При проектировании производственных технологических процессов требования к организации рабочего места оператора регламентируются стандартом системы СЧМ ГОСТ 22269-76, в котором приведены все требования к взаимному расположению пульта управления, средств отображения информации, органов управления, рабочего сидения, вспомогательного и основного оборудования, организационно-технических средств. Соблюдение указанных требований обеспечивает удобную позу человека, необходимое пространство для его размещения, возможность обзора рабочего места и производства за его пределами, возможность размещения документации и (при необходимости) ведения записей.

Органы управления, расположенные на пульте управления стенда имеют четко выполненные надписи, поясняющие назначение каждой из них. Зоны размещения органов управления на пульте соответствуют требованиям ГОСТ 12.2.032-78. На пульте управления предусмотрена кнопка экстренного выключения стенда, а также автоматически действующая световая сигнализация о подаче напряжения в цепь управления электроприводом.

Расположение рабочего места обеспечивает возможность визуального контроля работы стенда за выполнением операций сушки. Рабочее место оператора оборудовано креслом сиденьем, находится непосредственно перед стендом для качественного визуального наблюдения и соответствует ГОСТу 12.2.032-78 ССТБ. Рекомендуются следующие минимальные размеры помещения для оператора - 2100 мм, ширина дверного проема - 600 мм, площадь – 1700*2000 мм² [6].

Рабочая зона стенда сушки снабжена устройствами местного освещения рабочей зоны в соответствии с требованиями СНиП-11-4-79. Состояние воздушной среды в рабочей зоне производственных помещений соответствует требованиям ГОСТ 12.1.004-76, ГОСТ 12.1.005-88. Шумовые и вибрационные характеристики стенда сушки соответствую ГОСТ 12.1.003-83, ГОСТ 12.1.012-78.

Освещенность панели отображения информации не вызывает возникновения бликов на стекле и не действует раздражающе на глаза оператора, что исключает необходимость менять оператору позу при обзоре прибора. Освещение органов управления оператора соответствует нормам естественного освещения СНиП 23.05-95. В данном случае при средней точности выполняемых операций (наименьший размер объекта различения от 0,5 до 1 мм, разряд зрительной работы 4, боковое освещение) коэффициент естественного освещения , освещённость в данном случае равна лк [6].

Таким образом, рабочее место соответствует всем предъявляемым требованиям по охране труда и даёт возможность ограничить воздействие опасных и вредных производственных факторов на человека.

Механические опасности могут возникать у любого объекта, способного причинить человеку травму в результате контакта объекта или его частей с человеком. Риск подвергнуться такому контакту наблюдается при взаимодействии человека с объектом в трудовом процессе и при случайном прохождении человека в пределах действия объекта в опасной зоне оборудования. Чтобы уберечься от таких опасностей, необходимо разработать мероприятия по обеспечению безопасности оборудования и процессов. Мероприятия по безопасности оборудования регламентирует ГОСТ 12.2.003 – 91 ССБТ.

Для соответствия данному ГОСТу, используемое оборудование обеспечивает:

безопасность для работников и окружающей среды;

надёжность;

удобство.

Безопасность процессов регламентирует ГОСТ 12.3-002-91 ССБТ.

Эксплуатации оборудования ответственными службами предприятия, где устанавливается стенд сушки, производится в соответствии с инструкциями по охране труда, технике безопасности и производственной санитарии [7].

К работе и техническому обслуживанию стенда допускается персонал, изучивший:

инструкцию и правила техники безопасности;

настоящее руководство по эксплуатации стенда;

комплект технической документации, входящей в ведомость эксплуатационных документов;

эксплуатационную документацию на комплектующие изделия (электроаппаратуру, гидравлическую аппаратуру и оборудование);

эксплуатационную документацию по системам электроуправления, гидравлики;

прошедшие инструктаж по технике безопасности;

освоившие безопасные приемы работы;

прошедший инструктаж по выполнению стропальных работ.

В целях предупреждения несчастных случаев и аварий категорически запрещается:

начинать работу без подачи хорошо слышимого предупреждающего звукового сигнала;

начинать и вести работу при наличии каких-либо неисправностей в механизмах, системах гидравлики, электропитания и управления;

подниматься на работающее оборудование, проводить работы в опасной близости от работающего оборудования;

допускать протекание смазки и масла из разводок трубопроводов гидравлики и гидроцилиндров;

производить чистку, уборку или ремонт узлов во время работы;

загромождать проходы;

допускать посторонних лиц к работающему оборудованию.

Оборудование содержится в чистоте. На поверхности оборудования не допускается наличие следов протекания масла из систем гидравлики.

Применяемые инструменты и приспособления соответствуют характеру выполняемых работ и находятся в исправном состоянии.

Площадки для обслуживания стенда запрещается загромождать посторонними предметами. Обеспечено хорошее освещение, хороший обзор и свободные подходы к механизмам.

Приямки и колодцы вокруг стенда перекрыты, пол гладкий и нескользкий.

Электрокабельные разводки надежно изолированы и защищены от механических повреждений.

Оборудование надёжно заземлено.

При длительных перерывах в работе или при остановке стенда на ремонт электрооборудование обесточивается, в системе гидравлики отключается давление.

К системе управления стендом предъявляются такие требования безопасности:

ключ-бирка, установленная на пульте управления - без перевода данного ключа в рабочее положение оператор не может выполнять управление стендом;

защита цепей питания электрооборудования автоматическими выключателями;

аварийный останов стенда с помощью кнопки «Аварийный стоп», установленной на пульте управления.

Аварийный останов стенда сушки выполняется в случае возникновения нештатных или аварийных ситуаций при работе стенда, а также для предотвращения аварийных ситуаций, угрожающих безопасности обслуживающего персонала.

При нажатии кнопки «Аварийный стоп» происходит останов всех движущихся частей стенда и отключение насосной станции, система управления блокирует команды оператора.

включение световой и звуковой сигнализации на пульте управления при возникновении аварийных ситуаций;

вывод аварийных сообщений на экране панели оператора, установленной на пульте ST1-AS1.

Для обеспечения электробезопасности необходимо разработать соответствующие мероприятия. Анализ статистических данных показывает, что несчастные случаи на производстве от поражения электрическим током, сопровождается временной утратой работоспособности, составляют примерно 1%, а имеющие смертельный исход 40% от их общего количества. При этом до 80% случаев со смертельным исходом – от поражения электрическим током напряжением 127 и 220 В.

Электрооборудование стенда использует напряжение 220В и 380В. Требования электробезопасности, рассмотренные в данном разделе, относятся к напряжениям до 1000 В.

Причины поражения электрическим током разнообразны и многочисленны, но основными из них можно считать:

а) случайное прикосновение к токоведущим частям, находящимся под напряжением;

б) прикосновение к нетоковедущим частям электроустановок, случайно оказавшиеся под напряжением вследствие повреждения изоляции или другой неисправности;

в) попадание под напряжение во время проведения ремонтных работ на отключенном электрооборудовании из-за ошибочного его включения;

г) замыкание провода на землю и возникновение шагового напряжения на поверхности земли или основания, на котором находится человек.

Электробезопасность обеспечивается:

защитой электроприборов от самовыключения при внезапном восстановлении исчезнувшего напряжения;

защитным заземлением, занулением, организацией защитного отключения механических устройств, которые могут случайно оказаться под напряжением;

заключением наружной электропроводки в трубы, металлрукава, резиновые шланги и т.д.

Электробезопасность обеспечивается согласно ГОСТ 12.1019 – 79.

Электрические провода имеют цветовую изоляцию (или цветовую изоляционные трубки на концах одноцветных проводов), позволяющую различать назначение проводки и род электрического тока: силовые цепи постоянного и переменного тока - черную, цепи управления переменного тока - красную, цепи управления постоянного тока - синюю, цепи заземления - желто-зеленую.

5.3 Расчет защитного заземления

Одним из основных мероприятий обеспечения безопасности является защитное заземление, состоящее из заземлителей диаметром d=0.05м, длиной l = 2,4 м, расположенных в ряд на расстоянии, а = 2 м друг от друга, соединенных полосой, ширина которой b = 0,04 м. Расчёт произведен для почвы песок, заглубление 0,8м. Схема конструкции заземляющего устройства представлена на рис. 5.1.

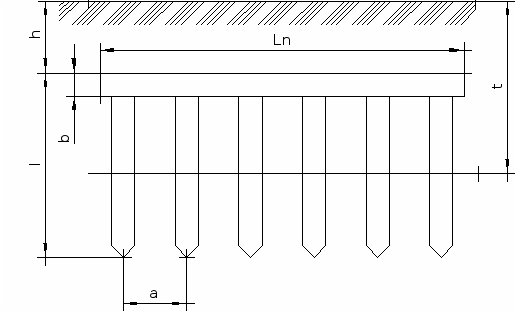

Рисунок 5.1   Схема конструкции заземляющего устройства

Рассчитаем удельное сопротивление грунта (Ом·м) по формуле:

, (5.1)

где ρ - ориентировочное удельное сопротивление песка, ρ=500Ом·м;

φ - климатический коэффициент, который зависит от характера грунта и его влажности во время измерений, φ=2,4 [6].

Определим сопротивление растеканию тока одиночного заземлителя:

, (5.2)

где ρ – удельное сопротивление песка;

d – диаметр трубы;

t – вспомогательная переменная, .

; (5.3)

Определим условное количество труб:

(5.4)

где R_>н> – нормированная величена сопротивления растеканию тока заземляющего устройства, R_>н> = 4 Ом, согласно ПУЭ.

По величине n_>усл>, отношению а/l и графика, определяется коэффициент экранирования труб, который составляет 0,42, [6].

Исходя из соотношения определяется окончательное количество труб с округлением до целого в большую сторону.

(5.5)

принимаем n = 185 шт.

Определим длину соединительной полосы:

(5.6)

Рассчитаем сопротивление растеканию тока полосы:

(5.7)

где Lп – длина полосы;

b – ширина полосы;

h – величена заглубления в грунт конструкции.

Вычислим сопротивление всего заземляющего устройства:

(5.8)

где η_>ш> – коэффициент экранирования полосы;

R_>ш> – сопротивление растеканию тока полосы;

n – количество заземляющих труб;

η_>т> – коэффициент экранирования труб;

R_>ез> – сопротивление растекания тока труб.

Заземляющее устройство рассчитано верно, так как R_>з> меньшеR_>н >3,84 < 4 Ом. Предложенное заземляющее устройство удовлетворяет нормативным требованиям.

5.4 Пожарная безопасность

Пожарная опасность электрических установок, различных приборов аппаратуры управления и других электронных устройств, составляющих технологическое оборудование, связана с применением горючих материалов: резины, пластмасс, масел и др. источниками воспламенения могут быть электрические искры, дуги, короткие замыкания, перегруженные приводы, перегретые опорные поверхности, неисправная аппаратура. Окислителем, как правило, служит кислород.

Для электронных устройств характерно частое появление источников открытого огня при коротких замыканиях, пробоях и перегрузках, однако мощность и продолжительность действия этих источников воспламенения сравнительно малы, поэтому горение, как правило, не развивается. Возникновение пожара в электронных устройствах возможно, если применяются сгораемые и легковоспламеняющиеся материалы.

Кабельные линии электропитания состоят из горючего изоляционного материала, поэтому являются наиболее пожароопасными элементами в конструкции электроаппаратуры. Электроаппаратура представляет собой сложный комплекс электрических цепей. По пожарной опасности их можно сравнить с обычными электрическими цепями. При прохождении электрического тока по проводникам, радиомеханическим элементам и изделиям выделяется тепло. Если на каком-либо участке электрической схемы количество выделяемого тепла превысит допустимый предел, то происходит его перегрев. При соприкосновении перегретых элементов и изделий с горючими веществами и материалами могут произойти загорание и пожары.

Причинами возникновения загорания в электронной схеме могут быть их небрежное изготовление и нарушение правил монтажа. Наличие оголенных концов монтажных проводов при их случайном сближении приводит к короткому замыканию. Особенно это опасно при монтаже разъемных плат: применяемые разъемы с плавающими контактами при перекосе могут сблизить подводящие проводники и также вызвать короткое замыкание.

В радиоэлектронной аппаратуре применяют изоляционные материалы, которые также являются горючими. Важнейшими органическими и элементоорганическими электроизоляционными материалами служат:

а) естественные и органические смолы;

б) пластмассы на основе смол и эфиров целлюлозы;

в) волокнистые материалы, электроизоляционные пленки;

г) материалы на основе каучука;

д) электроизоляционные жидкости;

е) воскообразные вещества;

ж) лаки, компаунды и различные клеи.

Почти все синтетические смолы и пластмассы на их основе являются горючими материалами. В процессе эксплуатации нарушаются свойства этих изоляторов, что приводит к возникновению пожаров.

Частыми источниками открытого огня являются элементы электронных схем. Например, при возможных повреждениях схем мощность рассеивания резисторов может резко возрасти. При двукратном ее увеличении резисторы типа МЛТ нагреваются до температуры 200-3000С, и начинает дымить. Резисторы и другие радиодетали являются не только источниками воспламенения, но и представляют пожарную безопасность как горючие материалы, поэтому в проектируемой системе установлены источники местной вентиляции.

В процессе эксплуатации ухудшаются диэлектрические свойства изоляции. Это приводит к увеличению вероятности появления пробоев. Причинами пробоев являются нарушения технических условий проектирования (завышение напряжений), колебания температурного и влажностного режимов, перебои в работе систем приточно-вытяжной вентиляции или неправильный выбор параметров охлаждающего воздуха. При повышении температуры воздуха на 1⁰С его влажность понижается примерно на 5%. Воздух влажностью 15-20% высушивает изоляцию проводов. Через 3 - 4 года изоляция проводов растрескивается от пересыхания. Многие электроизоляционные материалы не теплостойки. Нарушение температурного режима может привести к их разложению с выделением пожароопасных побочных продуктов и потерей диэлектрических характеристик.

Почти все крупные пожары возникают на силовых кабельных линиях вследствие нарушения правил их укладки, эксплуатации при повышенной температуре. Кабель должен соответствовать номинальным параметрам сети, условиям окружающей среды, температурному режиму и быть снабжен аппаратами защиты.

В зависимости от взрывной и пожарной опасности веществ и материалов все производства делятся по СНиП-90-81 делятся на шесть категорий. Линия смотки рулонов относится к пятой категории.

В системе предотвращения пожаров большое значение имеет пожарная профилактика. Она предусматривает мероприятия по предупреждению и ликвидации пожаров, включая ограничение сферы распространения огня и обеспечение успешной эвакуации людей из горящих помещений. Вероятность возникновения пожаров в зданиях и сооружениях, а также распространения огня в них зависит от конструкций и материалов, из которых они выполнены, размеров зданий и их планировки. Эффективным мероприятием является разделение здания на противопожарные отсеки противопожарными преградами.

Одним из мероприятий в борьбе с распространением пожаров является устройство противопожарных преград, которые предназначены для ограничения распространения пожара. Противопожарные преграды выполняются в виде противопожарных стен, противопожарных зон, разрывов, несгораемых перекрытий. Пожарная защита обеспечивается:

а) в результате применения негорючих и трудногорючих веществ и материалов вместо пожароопасных;

б) ограничения количества горючих веществ и их размещения;

в) изоляции горючей среды; предотвращение распространения пожара за пределы очага; использования систем противодымной защиты;

г) средств пожарной сигнализации и средств извещения о пожаре;

д) организации пожарной охраны объекта.

На территории промышленного предприятия (ремонтного депо) должны устанавливаться специальные пожарные щиты с набором огнетушителей, ящиков с песком, листов асбеста, набором пожарных инструкций. Противопожарные средства и огнетушители должны размещаться на хорошо просматриваемых и легкодоступных местах. Помещения, оборудованные автоматическими установками пожаротушения, обеспечиваются первичными средствами пожаротушения из расчета половины необходимого количества. Согласно СНиП эвакуационные пути должны обеспечивать эвакуацию через эвакуационные выходы всех людей, находящихся в помещениях зданий и сооружений, в течение предусмотренного времени эвакуации. Минимальная ширина участков пути эвакуации устанавливаются в зависимости от назначения здания, но не менее 1 м.

Таким образом, был произведен анализ опасных и вредных факторов, разработаны мероприятия для обеспечения безопасных и комфортных условий труда, а в частности мероприятия по организации рабочего места, по обеспечению безопасности оборудования и процессов, по безопасности системы управления и электробезопасности, рассчитана система защитного заземления.

6 ГРАЖДАНСКАЯ ОБОРОНА

Мероприятия направленные на повышение устойчивости работы проектируемого устройства стенда сушки футеровок на случай взрыва 108 тонн. пропана на расстоянии 495 метров от объекта.

Определим радиус действия детонационной волны по формуле:

м, (6.1)

где Q  количество взрывоопасного продукта, тонн (Q = 108 тонн)

Определим радиус действия продуктов взрыва по формуле:

м. (6.2)

Так как расстояние от центра взрыва до проектируемого объекта rIII = 495 м. больше радиусов действия детонационной волны rI и действия продуктов взрыва rII, то объект находится в зоне действия ударной волны (третья зона).

Определим вспомогательный параметр  для объекта:

. (6.3)

Так как вспомогательный параметр   2 , тогда величина ожидаемого избыточного давления в районе проектируемого объекта

кПа. (6.4)

Влияние избыточного давления на здания, сооружения и оборудование будет охарактеризовано далее.

Характеристика проектируемого объекта.

Объектом автоматизации является стенд для сушки футеровки промковшей. Режим работы стенда  программный с автоматизированным управлением.

В проекте разработана автоматизированная система управления тепловым режимом сушки футеровки промковшей, которая позволяет поддерживать заданный температурный график сушки с точностью 10С.

Участок сушки промковшей, расположен в электротермическом цехе ОАО ЕМЗ , поэтому наряду со стендом там имеется большое количество различного механообрабатывающего, кранового и транспортного оборудования, а также вентиляционная система.

Оценка устойчивости цеха к воздействию ударной волны

Здание электротермического цеха представляет собой массивное промышленное здание c металлическим каркасом и крановым оборудованием грузоподъемностью 2550 тонн. В цехе находится различное технологическое оборудование: мостовые краны, кран-балки, дуговая сталеплавильная печь, имеющая также открытые электродвигатели различных по типу и мощности, наземная кабельная электросеть и вентиляционные воздухопроводы на металлических эстакадах, железнодорожные пути и передвижной состав. Кроме этого стенд сушки футеровок и дуговая сталеплавильная печь имеют чувствительную контрольно-измерительную аппаратуру.

Критерием устойчивости цеха к воздействию ударной волны является максимальное избыточное давление, при котором здания и оборудование цеха сохраняются или получают слабые разрушения.

Составим сводную таблицу 6.1 и внесем в неё характеристики элементов объекта.

Таблица 6.1 — Сводная таблица результатов оценки устойчивости объекта к действию ударной волны

10 20 30 40 50 60 70 80 90 Объект

Элемент объекта

Степень разрушения при , кПа

Предел устойчивости, кПа

эл-та

объекта

Здание

Массивное промышленное строение с металлическим каркасом и крановым оборудованием для подъема и перемещения грузов (труб) весом до 50 т

30

30

Оборудование

Дуговая сталеплавильная печь

40

Кран и крановое оборудование

30

Электродвигатели герметичные мощностью до 2 кВт

50

Контрольно-измерительная аппаратура

10

КЭС и транспорт

Воздушные линии низкого напряжения

60

Трубопроводы, углубленные на 20см

200

выдерживают до 200 кПа

Передвижной железнодорожный склад

40

Ж/д пути

выдерживают до 500 кПа

500

Критерием (показателем) устойчивости объекта к действию ударной волны является значение избыточного давления, при котором здания, сооружения, оборудование объекта сохраняются или получают слабые разрушения.

Пределом устойчивости для каждого элемента объекта является граница между слабыми и средними разрушениями.

Устойчивость объекта в целом принимается как минимальный предел устойчивости входящего в состав объекта элементов. Таким образом, предел устойчивости цеха, где установлен стенд, составит 10 кПа.

Так как ожидаемое избыточное давление на объекте 27,96 кПа, а предел устойчивости цеха 10 кПа, то данный цех не устойчив к воздействию ударной волны. Неустойчивым является контрольно-измерительная аппаратура, краны, здания. Необходимо повысить предел устойчивости до 35 кПа.

Для увеличения предела устойчивости здания, необходимо:

укрепить несущие конструкций зданий и сооружения; установлением дополнительных колонн или ферм;

укрепить цокольный этаж стойками и прогонами;

установить новые перекрытия, подкосы, распорки;

уменьшить прогоны несущих конструкций установлением контрфорсов.

Для контрольно-измерительной аппаратуры – управляющую ЭВМ разместить в дополнительно установленном внутри цеха помещении из металлического каркаса, которое снизит действие ударной волны.

Для кранов и кранового оборудования необходимо установить дополнительные связи между отдельными элементами сооружений;
