Швейные машины - классификация и обозначение
Содержание
1. Классификация швейных машин
2. Обозначение швейных машин
3. Машинные стежки
4. Виды швов
Библиографический список
1. Классификация швейных машин
В швейном производстве приходится перерабатывать материалы различной структуры и физико-механических свойств. Растяжимость, плотность, температура плавления, состояние поверхности и другие параметры определяют требования, которые предъявляются к рабочим органам и механизмам шьющей головки.
Вид стежка, выполняемого петлеобразующими органами, должен соответствовать растяжимости обрабатываемого материала. Если растяжимость стежка ниже такого же параметра материала, нитки в шве рвутся. Ранее мы говорили, что растяжимость цепного переплетения выше растяжимости челночного из-за различной структуры расположения ниток в стежке. И в зависимости от характера переплетения ниток все швейные машины обычно делят на две большие группы: челночные и цепные, точнее, выполняющие челночные стежки и образующие строчки, состоящие из стежков цепного переплетения.
Если принять весь объём работ, осуществляемых с применением ниточного соединения, за 100 %, то 76 % из них выполняется челночным стежком, 9 % – цепным однониточным, 2 % – цепным двухниточным, 5 % – краеобмёточным и 8 % – цепным двухниточным при одновременном обмётывании.
По числу игл машины классифицируются на одно-, двух-, трёх- и многоигольные.
По признаку специализации машины бывают универсальными и специальными. Универсальные машины предназначены для выполнения широкого круга операций, причём квалификация оператора здесь играет определяющую роль. Таковы машины 1022М, 97А и др.
Специальные машины создаются на базе универсальных и в той или иной степени оснащаются различными приспособлениями, позволяющими облегчить выполнение технологических операций.
Ещё один признак классификации – автоматизация. По этому признаку машины делятся на машины неавтоматизированные, автоматизированные, машины-полуавтоматы и машины-автоматы.
Следующий важный признак классификации швейных машин – технологический. По технологическому назначению различают (рис. 1):
а – машины стачивающие прямострочные;
б – машины стачивающие, выполняющие зигзагообразную строчку;
в – машины краеобмёточные и стачивающе-обмёточные;
г
г – машины для выполнения потайных строчек;
д – полуавтоматы для изготовления петель
е – полуавтоматы для пришивания пуговиц;
ж – полуавтоматы для изготовления закрепок и пришивания фурнитуры (короткошовные);
з – полуавтоматы длинношовные;
и – полуавтоматы вышивальные и отделочные.
Рис. 1. Классификация машин по назначению
По скоростным характеристикам машины делятся на три группы:
низкоскоростные (частота вращения главного вала до 2500 мин-1);
среднескоростные (от 2500 до 5000 мин-1);
высокоскоростные (свыше 5000 мин-1).
Дальнейшие признаки классификации учитывают некоторые конструктивные особенности машин.
Так, в зависимости от расположения шьющей головки относительно оператора различают машины: праворукавные, леворукавные и фронтальные.
По величине вылета рукава (это расстояние от иглы до опоры рукава) машины принято делить на три вида: с уменьшенным вылетом (до 200 мм); с нормальным вылетом (от 200 до 260 мм) и длиннорукавные (свыше 260 мм). В последнем случае вылет может достигать 1 м.
В зависимости от расположения платформы шьющей головки относительно крышки стола машины делят на три типа: на уровне стола, выше и ниже.
Кроме того, швейные машины классифицируют по виду платформы: с плоской, рукавной, колонковой и специальной (И-образной, П-образ-ной и др.).
2. Обозначение швейных машин
До последнего времени обозначение швейных машин как у нас, так и за рубежом не носило смысловой информации, а отражало хронологию выпуска оборудования. Однако в последнее время с созданием конструктивно-унифицированных рядов машин (КУР) появилась достаточно стройная система обозначений:
Х>1>Х>2>Х>3 >- Х>4>Х>5>Х>6 >+ Y + Z.
Первая группа обозначает конструктивно-унифицированный ряд и состоит из трёх разрядов.
Первый, Х>1>, определяет последовательность совершенствования или развития ряда; второй, Х>2>, – класс стежка; третий, Х>3>, – особенности данного ряда (например, расположение оси челнока, особенности обрабатываемого материала и т.п.).
Вторая группа характеризует конкретную машину (модификацию) ряда. Разряд Х>4> показывает способ перемещения материала в машине; разряд Х>5> – толщину пакета обрабатываемого материала; разряд Х>6> указывает на наличие встроенных дополнительных устройств, расширяющих технологические возможности машин. Разряд Х>6> для машин челночного стежка не используется, он предназначен для машин цепного и стачивающе-обмёточных стежков.
Третья группа, Y, обозначает комплект средств автоматизации, а четвёртая, Z, – комплект технологической оснастки, специализирующей машину на выполнении конкретной операции.
Зарубежные фирмы имеют, каждая свою, системы индексации и кодирования. В них заключена информация технологического и конструктивного плана. Часто код очень сложный, он может содержать различное число букв и цифр: от 10 до 22. Довольно громоздко, но при заказе и поставке оборудования исключены любая путаница, любые сбои. Клиент получит именно то, что оговорено шифром в договоре: конкретный вариант исполнения машины, скомплектованный с необходимой технологической оснасткой. Конечно, запомнить всё это практически невозможно. Да и необходимости такой нет. Просто нужно пользоваться проспектами, которые предоставляют все фирмы, выпускающие оборудование. Многие фирмы-изготовители швейных машин для лучшего представления о конструктивных особенностях машин применяют в рекламных материалах пиктограммы (символы) функций машин. Большая часть применяемых символов приведена в таблице 1.
швейный стежок шов материал
3. Машинные стежки
Все существующие типы стежков, как машинные, так и ручные, разделены на восемь классов, обозначающихся сотенными номерами, от единицы до восьми включительно

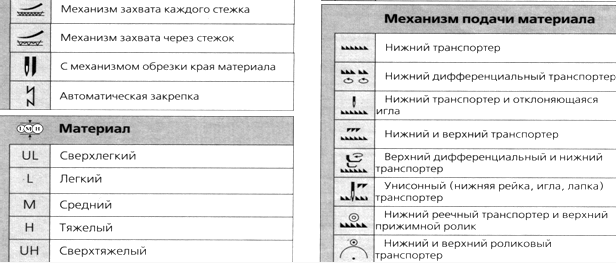

Таблица 1
Условные обозначения функций швейных машин
Этот материал не очень сложный, однако для его понимания он должен быть снабжён очень хорошими иллюстрациями. Объём работы не позволяет сделать это. Тем более, что в изданной литературе вопрос подробно изложен. Можно в этом плане рекомендовать книгу «Оборудование швейного производства» (авторы Л.Б. Рейбарх, С.Я. Лейбман, Л.П. Рейбарх. М.: Легпромбытиздат, 2008. С. 31–38). Дадим только несколько примеров (рис. 2–3).
Буквой А на этих рисунках обозначена верхняя нитка, то есть подаваемая в строчку иглой; буквой В – нижняя нитка от челнока или петлителя.
а

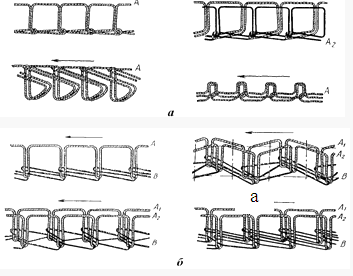

Рис. 2. Виды машинных стежков:
а) стежки класса 100; б) стежки класса 400

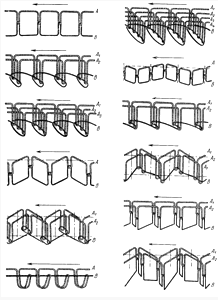

Рис. 3. Виды машинных стежков: стежки класса 300
4. Виды швов
Швы и строчки, применяемые при изготовлении швейных изделий, во многих странах разделены на классы и стандартизированы. Внутри каждого класса швы разделены по типу в зависимости от исполнения. Так, например, соединительные швы включают в себя двенадцать основных видов: стачной, расстрочной, настрочной, накладной, встык, взамок и т.п.
Краевые швы состоят из восьми основных видов: окантовочные, вподгибку, обтачной в рамку и др.
И, наконец, отделочные швы: включают в себя пять видов: простые и сложные отделочные складки, простые и сложные соединительные складки, рельефные швы и швы с кантом.

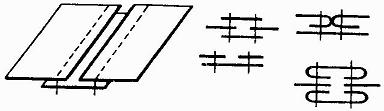

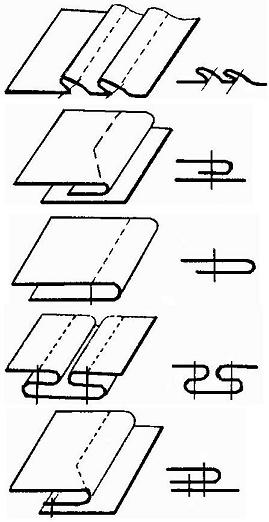

Виды швов, используемых при пошиве, приведены в таблице 2.
Однако общее число разнообразных видов швов с учётом типа стежка, числа строчек и вида подгиба материала в шве может быть чрезвычайно велико и достигать нескольких сотен.
Таблица 2
Виды швов
|
Шов |
Кодовое обозначение шва |
Графическое и условное обозначение шва |
|
1 |
2 |
3 |
|
Стачной |
101 |
|
|
Расстрочной |
102 |
|
|
Стачной с одновременным обмётыванием срезов |
103 |
|
|
Настрочной с открытыми срезами |
104 |
|
|
Настрочной с одним закрытым срезом |
105 |
|
|
Накладной с открытыми срезами |
106 |
|
|
Накладной с закрытым срезом |
107 |
|
|
Накладной с двумя закрытыми срезами |
108 |
|
|
Встык |
109 |
|
|
Запошивочный |
110 |
|
|
Взамок, выполненный на двухигольной машине |
111 |
|
|
Двойной |
112 |
|
|
Окантовочный с открытым срезом |
201 |
|
|
Окантовочный с закрытыми срезами |
202 |
|
|
Вподгибку с открытым или обмётанным срезом |
203 |
|
|
Вподгибку с закрытым срезом |
204 |
|
|
Вподгибку с окантованным срезом |
205 |
|
|
Вподгибку с притачной подкладкой |
206 |
|
|
Обтачной в кант |
207 |
|
|
Обтачной в рамку |
208 |
|
|
Простые соединительные складки |
302 |
|
|
Сложные складки |
303 |
|
|
С кантом |
305 |
|
|
Простые отделочные складки |
301 |
|
|
Рельефные |
304 |
|
