Взаимозаменяемость, допуски и посадки
Курсовая работа
по дисциплине: «Взаимозаменяемость»
на тему
Взаимозаменяемость, допуски и посадки
Содержание
Введение
1. Задание 1 – Расчет и выбор посадок для гладких цилиндрических соединений
2. Задание 2 – Расчет количества групп деталей для селективной сборки соединения требуемой точности
3. Задание 3 – Расчет и выбор полей допусков для деталей, сопрягаемых с подшипниками качения
4. Задание 4 – Выбор допусков и посадок шпоночных соединений
5. Задание 5 – Допуски и посадки шлицевых соединений
6. Задание 6 – Расчет допусков размеров, входящих в заданную размерную цепь
Список использованных источников
Приложения
Введение
Цель курсовой работы – приобретение практических навыков пользования стандартами, а также выбора допусков и посадок в конкретных условиях.
Курсовая работа состоит из следующих основных разделов:
1. Расчет и выбор посадок для гладких цилиндрических соединений;
2. Расчет количества групп деталей для селективной сборки соединения требуемой точности;
3. Расчет и выбор полей допусков для деталей, сопрягаемых с подшипниками качения;
4. Выбор допусков и посадок шпоночных соединений;
5. Допуски и посадки шлицевых соединений;
6. Расчет допусков размеров, входящих в заданную размерную цепь.
Задание 1. Расчет и выбор посадок для гладких цилиндрических соединений
Исходные данные
1. Номинальный размер – 120 мм
2. Значения расчетных зазоров или натягов
мкм; мкм
3. Система полей допусков – система вала cН
Выполнение работы
1. Определить среднее значение числа единиц допуска.
, (1.1)
=346–236=110 мкм
2. Предварительно по таблице А2 приложения А установили квалитет 8, по которому изготавливаются детали соединения.
3. Определить значения предельных технологических натягов.
Шероховатость деталей соединения по формуле
, (1.2)
(1.3)
4. Выбрать поля допусков деталей соединения по таблицам П4-П10/4.
, квалитет 8,
, квалитет 8.
Выбираем основные отклонения отверстия по таблице П8/1 и формулам (1.4), (1.5)
(1.4)
еi=310 мкм
es=ei+Td (1.5)
es=310+54=364мкм
Записываем выбранную посадку
Проверяем соблюдения условия выбора
(1.6)
Условие соблюдается – посадка выбрана верно.
5. Уточняем шероховатость поверхности вала и отверстия по формуле (1.2):
мкм,
мкм.
Выбираем стандартные значения и по таблице (приложение Б):
мкм,
мкм.
По таблице (приложение Б) назначаем завершающий технологический процесс, обеспечивающий требуемую точность и шероховатость:
- для отверстия – растачивание на токарных станках тонкое (алмазное)
- для вала – наружное точение тонкое (алмазное)
6. Выбираем средства измерения.
Для отверстия:
.00, IT = 54 мкм –
Нутромер индикаторный с точностью отсчета 0,01 мм, на нормируемом участке шкалы в 0,1 мм, .
Для вала
, IT =54 мкм - Микрокатр типа ИГП с ценой деления 0,005 (±0,15 мм), .
7. Строим схему полей допусков соединения
Рисунок 1.1 – Схема допусков соединения
8. Чертим эскизы соединения и его деталей
а) б)
в)
Рисунок 1.2 – Эскизы соединения и его деталей: а - вал, б - отверстие,
в- полное соединение
Задание 2. Расчет количества групп деталей для селективной сборки соединения требуемой точности
Исходные данные
1. Соединение технологическое, заданное номинальным размером и полями допусков деталей по возможностям изготовления - .
2. Точность соединения (эксплуатационного), заданная групповым допуском посадки (зазора), требуемое по условиям функционирования соединения - мкм.
Выполнение работы
1. Определить значения допусков, предельных отклонений и предельных размеров вала и отверстия.
По таблице П4/4 определяем верхнее и нижнее предельное отклонения для отверстия.
ES = +87 мкм; EI=0 мкм.
По таблице П8/4 определяем верхнее и нижнее предельное отклонения для вала.
es = -36 мкм; ei=-123 мкм.
Наибольший предельный размер для отверстия:
(2.1)
Наименьший предельный размер для отверстия:
(2.2)
Наибольший предельный размер для вала:
(2.3)
Наименьший предельный размер для вала:
(2.4)
Допуски для отверстия:
TD=ES - EI =100 – 0 = 100 мкм (2.5)
Допуски для вала:
Td=es - ei = (–36) – (–123) = 87 мкм (2.6)
2. Определить значения предельных зазоров в заданном соединении (технологическом).
=ES - ei =87 – (–123) = 210 мкм (2.7)
=EI - es =0 – (–36) = 36 мкм(2.8)
3. Определить число групп вала и отверстия для обеспечения заданной точности соединения.
, (2.9)
где - допуск посадки по возможностям изготовления;
- групповой допуск посадки по требованиям эксплуатации.
; .
Находим количество групп вала и отверстия
, (2.10)
Принимаем .
Групповые допуски деталей для селективной сборки
; ,
т.е. допуски всех размерных групп вала или отверстия будут равны между собой.
(2.11)
4. Выполнить схему полей допусков заданного соединения 100H9/F9, детали которого следует рассматривать на семь размерных групп (рисунок 2.1).
Рисунок 2.1 - Схема полей допусков соединения 100H9/f9, детали которого рассортированы на семь размерные группы
5. Составить карту сортировщика, указав в ней предельные размеры валов и отверстий в каждой размерной группе (таблица 2.1).
Таблица 2.1 - Карта сортировщика для сортировки на семиразмерные группы деталей соединения
Номер размерной группы |
Размеры деталей, мм |
||
отверстие |
вал |
||
1 |
от |
100 |
99,877 |
до |
100,0145 |
99,8915 |
|
2 |
свыше |
100,0145 |
99,8915 |
до |
100,029 |
99,906 |
|
3 |
свыше |
100,029 |
99,906 |
до |
100,0435 |
99,9205 |
|
4 |
свыше |
100,0435 |
99,9205 |
до |
100,058 |
99,935 |
|
5 |
свыше |
100,058 |
99,935 |
до |
100,0725 |
99,9495 |
|
6 |
свыше |
100,0725 |
99,945 |
до |
100,087 |
99,964 |
Задание 3. Расчет и выбор полей допусков для деталей, сопрягаемых с подшипниками качения
Исходные данные
1. Номер подшипника качения - 317
2. Значение радиальной нагрузки на опоре подшипника – 18 кН.

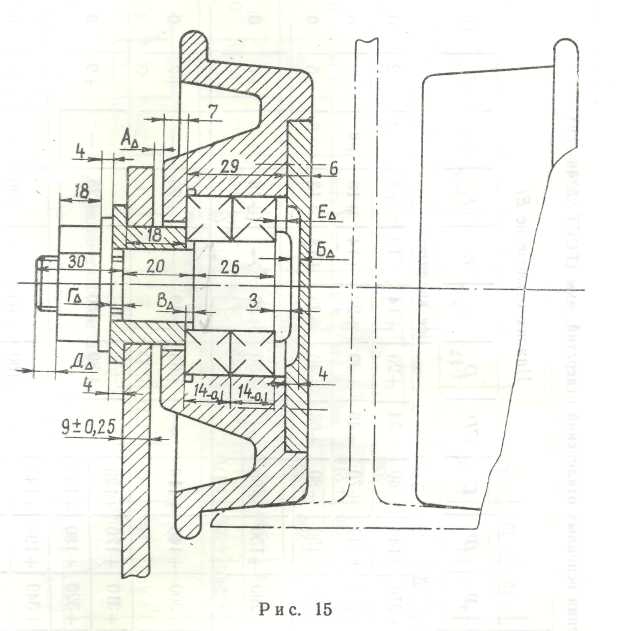

3. Чертеж узла, в котором используют подшипник качения - рисунок 15 (приложение Г).
Выполнение работы
1. Выбираем конструктивные размеры заданного подшипника качения серии 317.
По ГОСТ 8338-75 определяем D=180 мм; d=85 мм; Bк=41 мм; r=4 мм.
2. Обосновать характер нагрузки подшипника.
Выбираем характер нагрузки подшипника – перегрузка до 150%, умеренные толчки вибрации.
3. Установить вид нагружения каждого кольца подшипника.
Для внутреннего кольца устанавливают циркуляционное нагружение, а для наружного кольца – местное.
4. Рассчитать и выбрать посадки подшипника на вал и в корпус.
При циркуляционном нагружении колец подшипников посадки на валы и в корпусы выбирают по значению интенсивности радиальной нагрузки на посадочной поверхности.
Интенсивность радиальной нагрузки определяют по формуле (3.1)
(3.1)
где R- радиальная нагрузка, кН;
В-ширина подшипника, м;
k>n>- динамический коэффициент посадки, зависящий от характера нагрузки, k>n>=1-1,8;
F- коэффициент, учитывающий степень ослабления натяга при полом вале и тонкостенном корпусе, при сплошном вале F=1;
F>A>- коэффициент, учитывающий неравномерность распределения радиальной нагрузки между рядами роликов и шариков, для радиальных и радиальноупорных подшипников с одним наружным или внутренним кольцом F>A>=1.
кН/м
При кН/м и d = 85 мм поле допуска вала j>s>6. Условное обозначение соединения «внутренние кольца подшипника – вал» - для циркулярного нагруженного кольца (таблица П.19/4).
При местном виде нагружения поле допуска корпуса для D=180 мм – H7. Условное обозначение соединения «корпус – наружное кольцо подшипника - (таблица П20/4)
5. Для соединений «корпус-подшипник» и «подшипник-вал» построить схемы полей допусков (рисунок 3.1).
Верхнее предельное отклонения для внутреннего кольца ES = 0 мм
Нижнее предельное отклонения для внутреннего кольца EI = -0,02 мм
Верхнее предельное отклонения для вала es = 0,011 мм
Нижнее предельное отклонения для вала ei = 0,011 мм (таблица П5/4)
Верхнее предельное отклонения для корпуса ES = 0,040 мм
Нижнее предельное отклонения для корпуса EI=0 мм
Верхнее предельное отклонения для наружного кольца es = 0 мм
Нижнее предельное отклонения для наружного кольца ei = -0,025 мм (таблица П4/4)
а)
б)
Рисунок 3.1 – Схемы полей допусков соединений: а- поле допуска для посадки , б – поле допуска для посадки
Задание 4. Выбор допусков и посадок шпоночных соединений
Исходные данные
1. Диаметр вала d=30 мм
2. Вид соединения – нормальное
3. Конструкция шпонки – сегментная
Выполнение работы
1. Определить основные размеры шпоночного соединения.
По ГОСТ 24071-80 для d=30 мм: b=8 мм; высота h=11 мм; =8,0 мм; =3,3 мм; D=28 мм.
2. Выбрать поля допусков деталей шпоночного соединения по ширине шпонки b=8 мм зависит от нормального вида соединения.
При нормальном виде соединения на ширину шпонки выбираем поле допуска – h9; на ширину паза вала - N9; на ширину паза вала - Js9.
3. Назначить поля допуска на другие размеры деталей шпоночного соединения определены в ГОСТ 24071, по которым назначают следующие поля допусков:
- высота шпонки – по h11;
- длина шпонки – по h14;
- длина паза вала – по H15;
- глубина паза вала и втулки - H12;
- диаметр сегментной шпонки.- h12.
Поля допусков шпоночного соединения по номинальному размеру «вал-втулка» устанавливают при точном центрировании втулки на валу - .
4. Вычертить схему расположений полей допусков размеров шпоночного соединения (рисунок 4.1).
Рисунок 4.1- Схема расположения полей допусков шпоночного соединения.
5. Заполнить таблицу 5.1 “Размерные характеристики деталей шпоночного соединения”
Таблица 5.1 - Размерные характеристики деталей шпоночного соединения
Наименование размера |
Номинальный размер, мм |
Поле допуска |
Допуск размера Т, мм |
Предельные отклонения, мм |
Предельные размеры, мм |
||
верхнее ES(eS) |
Нижнее EI(ei) |
max |
min |
||||
Ширина паза вала Ширина паза втулки Ширина шпонки Глубина паза вала Высота шпонки Глубина паза втулки Диаметр втулки Диаметр вала Диаметр сегментных шпонок |
8 8 8 8 11 3,3 30 30 28 |
N9 Js9 h9 H22 H21 H22 H6 m6 H22 |
0,036 0,036 0,036 0,3 0,110 0,200 0,013 0,013 0,210 |
0 +0,018 0 +0,3 0 +0,2 +0,013 +0,021 0 |
-0,036 -0,018 -0,036 0 -0,110 0 0 0,008 -0,210 |
8,00 8,018 8 8,3 11 3,5 30,013 30,013 28,210 |
7,964 7,988 7,964 8 10,890 3,3 30 29,992 21,790 |
Задание 5. Допуски и посадки шлицевых соединений
Исходные данные
1. Условное обозначение прямоточного шлицевого соединения –
.
Выполнение работы
1. Установить способ центрирования заданного шлицевого соединения.
Центрирование осуществлено по внутреннему диаметру.
2. Установить значения основных отклонений, допусков размеров и вычертить схемы полей допусков центрирующих и не центрирующих элементов шлицевого соединения.
По ГОСТу 1139-80 при центрировании соединении по внутреннему диаметру d: число шлицёв z=10; посадка по центрирующему элементу ; посадка по нецентрирующему элементу; ширина зуба b=12,0; посадка по размеру
Посадка по центрирующему элементу :
Верхнее предельное отклонения для отверстия ES = +35 мкм
Нижнее предельное отклонения для отверстия EI=0 мкм
Верхнее предельное отклонения для вала es= -36 мкм
Нижнее предельное отклонения для вала ei=-71 мкм (таблица П4 – П10/4)
Посадка по нецентрирующему элементу
Верхнее предельное отклонения для отверстия ES = +93 мкм
Нижнее предельное отклонения для отверстия EI=+50 мкм
Верхнее предельное отклонения для вала es= -16 мкм
Нижнее предельное отклонения для вала ei=-59 мкм (таблица П4 – П10/4)
Построим схему полей допусков и (рис. 5.1 и 5.2).
Рисунок 5.1 – Схема допусков центрирующего элемента
Рисунок 5.2 – Схема допусков центрирующего элемента
3. Определить неизвестные предельные отклонения и предельные размеры всех элементов деталей шлицевого соединения.
Посадка по центрирующему элементу:
Наибольший предельный размер для отверстия
Наименьший предельный размер для отверстия
Наибольший предельный размер для вала
Наименьший предельный размер для вала
Значение предельных зазоров (натягов) в заданном соединении
Допуски для отверстия:
TD=ES - EI =35 – 0 = 35 мкм = 0,035 мм
Допуски для вала:
Td=es - ei = -36 – (–71) = 35 мкм= 0,035 мм
Посадка по центрирующему элементу
:
Наибольший предельный размер для отверстия
Наименьший предельный размер для отверстия
Наибольший предельный размер для вала
Наименьший предельный размер для вала
Значение предельных зазоров в заданном соединении
Допуски для отверстия
TD=ES - EI =0,093 – 0,050 = 0,043 мм
Допуска для вала
Td=es - ei = –0,016 – (–0,059) = 0,043 мм
4. Заполнить форму 5.1 “Размерные характеристики деталей шлицевого соединения”
Форма 5.1 - Размерные характеристики деталей шлицевого соединения
Наименование элементов шлицевого соединения |
Номинальный размер, мм |
Поле допуска |
Допуск размера Т, мм |
Предельные отклонения, мм |
Предельные размеры, мм |
||
верхнее ES(eS) |
Нижнее EI(ei) |
max |
min |
||||
1. Центрирующие элементы Отверстие Вал 2.Нецентрирующие элементы Ширина паза (впадин отверстия) Ширина зуба (толщина шлицев вала) Отверстие Вал |
112 112 18 18 125 125 |
H7 F7 D9 F9 H22 A12 |
0,035 0,035 0,043 0,043 0,400 0,250 |
0,035 -0,036 0,093 -0,016 0,400 -0,460 |
0 -0,071 0,050 -0,059 0 -0,710 |
112,035 111,964 18,093 17,084 125,400 124,540 |
112 111,929 18,050 17,041 125 124,290 |
5. Сборочный и детальный эскизы шлицевого соединения и его деталей, указав их условные обозначения
Рисунок 5.1 – Сборочный эскиз шлицевого соединения
Рисунок 5.2 – Детальный эскиз шлицевого соединения
Задание 6. Расчет допусков размеров, входящих в заданную размерную цепь
Исходные данные
1. Чертеж узла с указанием замыкающего звена - рисунок (приложение Г).
2. Номинальный размер и предельные отклонения замыкающего звена
мм
Выполнение работы
1. Выполнить размерный анализ цепи с заданным замыкающим звеном.
Рисунок 6.1 - Геометрическая схема размерной цепи с замыкающим звеном по рис. 15.
2. Проверить правильность составления заданной размерной цепи на уменьшающие и увеличивающие звенья.
, (6.1)
3. Установить единицы допуска составляющих звеньев, допуски которых требуется определить.
Известны допуски двух подшипников качения, т.е. размеров . Для размеров, у которых нет полей допусков, единицу допуска следует определить по приложению А.
для ;
для мкм;
для мкм;
для В>4>=3мм-i=0,63 мкм;
для В>5>=20 мм-i=1,44 мкм;
для В>8>=4 мм-i=0,83 мкм.
4. Определить допуск замыкающего звена.
; (6.2)
5. Определить средний коэффициент точности заданной размерной цепи.
(6.3)
6. Установить квалитет, по которому следует назначать допуски на составляющие звенья.
При среднем коэффициенте точности () квалитет 11, из приложения А (по приложению Д).
7. По установленному квалитету назначить допуски и отклонения на составляющие звенья.
для 4 мм допуск ТВ=0,75 мм, отклонения равны es=0,0375 ei=-0,0375
для 18 мм допуск ТВ=0,11 мм, отклонения равны es=0,055 ei=-0,055
для 29мм допуск ТВ=0,13 мм, отклонения равны es=0,065 ei=-0,065
для В>4>=3 мм допуск ТВ=0,06 мм, отклонения равны es=0,03 ei=-0,03
для В>5>=20 мм допуск ТВ=0,13 мм, отклонения равны es=0,065 ei=-0,065
для В>8>=4 мм допуск ТВ=0,75 мм, отклонения равны es=0,0375 ei=-0,0375
8. Сделать проверку правильности назначения предельных отклонений.
Допуск замыкающего звена равен сумме допусков составляющих звеньев.
,(6.4)
(-37,5-55-65-30)-(65+37,5)<-400
(37,5+55+65+30)-(-65-100-100-37,5) <400
Условие не соблюдается.
9. Если условия проверки не соблюдаются, рассчитать отклонения корректирующего звена и его допуск.
, то выбирают более простое звено –В>8>, которое является уменьшающим.
Предельные отклонения замыкающего звена:
(6.5)
ESB-
(-37,5-55-65-30)-(-400)-65=117.5
EIB-
(37.5+65+55+30)-400-(-65-100-100)=82.5
10. Проверить правильность назначения допусков на составляющие звенья размерной цепи.
(-37,5-55-65-30)-(65+117.5)=-400
(37.5+65+55+30)-(-65-100-100-82.5)=400
400-(-400)=800
11. Результаты расчетов занести в форму 6.1.
Форма 6.1 - Результаты расчетов допусков в размерной цепи
Наименование размеров |
Номинальный размер, мм |
Обозначение размера, мм |
Квалитет |
Допуск размера |
Поле допуска |
Предельные отклонен., мм |
Предельные размеры, мм |
||||
значе ние |
приме чание |
верх. ES(es) |
нижн. EI(ei) |
max |
min |
||||||
составляющие |
увеличивающие |
4 18 29 3 |
В>1> В>»> В>3> В>4> |
- - - - |
0,075 0,11 0,13 0,06 |
Js12 Js12 |
0,0375 0,055 0,065 0,030 |
-0,0375 -0,055 -0,065 -0,030 |
4,0375 18,055 29,013 3,030 |
3,9625 17,945 28,987 2,970 |
|
уменьшающие |
20 14 14 4 2 |
В>5> В>6> В>7> В>8> В>∆> |
- - - - - |
0,13 0,100 0,100 0,075 0,650 |
извест извест корр извест |
– – – – – |
0,065 0 0 0,1175 0,4 |
-0,065 -0,100 -0,100 0,0825 -0,4 |
20,065 14 14 4,1175 2,4 |
19,935 13,9 13,9 3,9175 1,6 |
|
замыкающий |
Список использованных источников
1. Некифоров А.Д. Взаимозаменяемость, стандартизация и технические измерения. – Москва, ВШ, 2000. – 510с.
2. Сергеев А.Г., Латышев М.В. Метрология, стандартизация и сертификация, 2001.
3. Якушев А.И., Воронцов Л.Н., Федотов Н.М. Взаимозаменяемость, стандартизация и технические измерения: Учебник для вузов – 6-е изд., перераб. и доп. – М.: Машиностроение, 1986.-352 с.
4. Взаимозаменяемость и технические измерения. Методические указания/ Составители: Б.А. Калачевский, М.С. Корытов, В.В. Акимов, А.Ф. Мишуров. – Омск: СибАДИ, 2004/
5. Допуски и посадки. Справочник в 2 ч. /Под ред. В.Д. Мягкове. – Л.: Машиностроение, 1978/
6. Справочник по машиностроительному черчению/ Федоренко В. А, Шошин А.И. – 14е изд., перераб. и доп./ Под ред. Г.Н. Поповой. – Л.: Машиностроение, Ленингр. отд-ние, 1983. – 416 с.
7. ГОСТ 520 Подшипники качения. Общие технические условия.
8. ГОСТ 2.308 Указание на чертежах допусков, формы и расположения поверхности.
9. ГОСТ 2.309 Обозначения шероховатостей поверхностей.
10. ГОСТ 1643 Основные нормы взаимозаменяемости. Передачи зубчатые и цилиндрические.
11. ГОСТ 8032 Предпочтительные числа или вид предпочтительных чисел.
12. ГОСТ 24642 Основные нормы взаимозаменяемости. Допуски, формы и расположения поверхностей. Основные термины и определения.
13. ГОСТ 25142 Шероховатость поверхности. Термины и определения.
14. ГОСТ 25346 Основные нормы взаимозаменяемости. Общие положения, ряды допусков и основных отклонений.
15. ГОСТ 25347 Основные нормы взаимозаменяемости. Поля допусков и рекомендуемые посадки.
16. ГОСТ 25670 Основные нормы взаимозаменяемости. Предельные отклонения размеров с неуказанными допусками.
17. ГОСТ 8338 Предпочтительные числа и ряды предпочтительных чисел.
18. ГОСТ 23360 Соединения шпоночные с призматическими шпонками.
19. ГОСТ 2.104 ЕСКД. Основные надписи.
20. ГОСТ 2.105 ЕСКД. Общие требования к текстовым документам.
21. ГОСТ 2.106 ЕСКД. Текстовые документы.
22. ГОСТ 7.1-2003 Библиографическая запись. Библиографическое описание.
Приложение А
(обязательное)
Таблица А1 – Значение единицы допуска i для разных интервалов (размеров)
Интервалы размеров, мм |
Единица допуска i, мкн |
1-3 3-6 6-10 10-18 18-30 30-50 50-80 80-120 120-180 180-250 |
0,63 0,83 1 1,21 1,44 1,71 1,9 2,2 2,5 29 |
Таблица А2 – Значение числа единиц допуска для различных квалитетов
Квалитет |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
Число единиц допуска a |
7 |
10 |
16 |
25 |
40 |
64 |
100 |
160 |
250 |
400 |
640 |
1000 |
1600 |
Приложение Б
(обязательное)
Таблица Б.1 - Высота неровностей профиля по десяти точкам по ГОСТ 2789–3, мкм
– |
1000 |
100 |
10,0 |
1,00 |
0,100 |
– |
800 |
80 |
8,0 |
0,80 |
0,080 |
– |
630 |
63 |
6,3 |
0,63 |
0,063 |
– |
500 |
50 |
5,0 |
0,50 |
0,05 |
– |
400 |
40 |
4,0 |
0,40 |
0,04 |
– |
320 |
32 |
3,2 |
0,32 |
0,032 |
– |
250 |
25 |
2,5 |
0,25 |
0,025 |
– |
200 |
20 |
2,0 |
0,20 |
|
1600 |
160 |
16 |
1,6 |
0,160 |
|
1250 |
125 |
12,5 |
1,25 |
0,125 |
Таблица Б.2 - Размерная точность и шероховатость изготовления деталей из стали при различных методах обработки
Вид поверхности |
Метод обработки |
Квалитет |
Шероховатость , мкм |
Вал |
Наружное точение: (токарное) получистовое чистовое тонкое (алмазное) Круглое шлифование: чистовое (в центрах) тонкое |
12–14 7–12 6–7 8–11 5–8 |
80–160 6,3–80 1,6–3,2 0,8–10 0,16–0,8 |
Отверстие |
Сверление Зенкерование Растачивание на токарных станках: получистовое чистовое тонкое(алмазное) Разертывание Шлифование Хонингование |
11–14 11–12 12–14 7–12 6–7 6–7 5–8 5–6 |
80–160 10–80 80–160 6,3–80 3,2–6,3 1,6–3,2 1,6–3,2 0,2–1,6 |
Приложение Г
(обязательное)
Приложение Д
(обязательное)
Таблица Г1 - Таблица значений допусков (мкм) по СТ СЭВ 145-75 для номинальных размеров до 500 мм. Для размеров до 1 мм квалитеты от 14 до 17 не применяются.
Интервалы размеров, мм |
Квалитет |
||||||||||||||||||
01 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
|
До 3 |
0,3 |
0,5 |
0,8 |
1,2 |
2 |
3 |
4 |
6 |
10 |
14 |
25 |
40 |
60 |
100 |
140 |
250 |
400 |
600 |
1000 |
Св 3 до 6 |
0,4 |
0,6 |
1 |
1,5 |
2,5 |
4 |
5 |
8 |
12 |
18 |
30 |
48 |
75 |
120 |
180 |
300 |
480 |
750 |
1200 |
Св 6 до 10 |
0,4 |
0,6 |
1 |
1,5 |
2,5 |
4 |
6 |
9 |
15 |
22 |
36 |
58 |
90 |
150 |
220 |
360 |
580 |
900 |
1500 |
Св10 до 18 |
0,5 |
0,8 |
1,2 |
2 |
3 |
5 |
8 |
11 |
18 |
27 |
43 |
70 |
110 |
180 |
270 |
430 |
700 |
1100 |
1800 |
Св18 до 30 |
0,6 |
1 |
1,5 |
2,5 |
4 |
6 |
9 |
13 |
21 |
33 |
52 |
84 |
130 |
210 |
330 |
520 |
840 |
1300 |
2100 |
Св30 до 50 |
0,6 |
1 |
1,5 |
2,5 |
4 |
7 |
11 |
16 |
25 |
39 |
62 |
100 |
160 |
250 |
390 |
620 |
1000 |
1600 |
2500 |
Св50 до 80 |
0,8 |
1,2 |
2 |
3 |
5 |
8 |
13 |
19 |
30 |
46 |
74 |
120 |
190 |
300 |
460 |
740 |
1200 |
1900 |
3000 |
Св80 до 120 |
1 |
1,5 |
2,5 |
4 |
6 |
10 |
15 |
22 |
35 |
54 |
87 |
140 |
220 |
350 |
540 |
870 |
1400 |
2200 |
3500 |
Св120 до180 |
1,2 |
2 |
3,5 |
5 |
8 |
12 |
18 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2500 |
4000 |
Св180 до250 |
2 |
3 |
4,5 |
7 |
10 |
14 |
20 |
29 |
46 |
72 |
115 |
185 |
290 |
460 |
720 |
1150 |
1850 |
2900 |
4600 |
Св250 до315 |
2,5 |
4 |
6 |
8 |
12 |
16 |
23 |
32 |
52 |
81 |
130 |
210 |
320 |
520 |
810 |
1300 |
2100 |
3200 |
5200 |
Св315 до400 |
3 |
5 |
7 |
9 |
13 |
18 |
25 |
36 |
57 |
89 |
140 |
230 |
360 |
570 |
890 |
1400 |
2300 |
3600 |
5700 |
Св400 до500 |
4 |
6 |
8 |
10 |
15 |
20 |
27 |
40 |
63 |
97 |
155 |
250 |
400 |
630 |
970 |
1550 |
2500 |
4000 |
6300 |
