Расчет авиационного поршневого двигателя

Министерство образования и науки Украины

Национальный аэрокосмический университет

им. Н.Е. Жуковского “ХАИ”

Расчетно-пояснительная записка к курсовому проекту по дисциплине

“Авиационные двигатели”

Харьков 2008

Содержание

1. Тепловой расчет

1.1 Исходные данные

1.2 Выбор дополнительных исходных данных

1.3 Расчет процесса наполнения

1.4 Расчет процесса сжатия

1.5 Расчет процесса сгорания

1.6 Расчёт процесса расширения

1.7 Определение индикаторных параметров двигателя

1.8 Определение эффективных параметров двигателя

1.9 Определение геометрических параметров двигателя

2. Динамический расчет

2.1 Допущения

2.3 Разнос масс КШМ с прицепными шатунами

2.4 Силы инерции

2.5 Построение верхней петли индикаторной диаграммы

2.6 Суммарная сила, действующая на поршень

2.7 Силы, действующие в центральном КШМ

2.8 Суммарные радиальные и окружные силы действующие на шатунную шейку

3. Уравновешивание двигателя

4. Расчет на прочность коленчатого вала

4.1 Силы, действующие на колено коленчатого вала

4.2 Определение запаса прочности в шатунной шейке

4.3 Определение запаса прочности в коренной шейке

5. Расчет поршневого пальца

6. Расчет поршневых колец

Список использованной литературы

1. Тепловой расчет

Под тепловым расчетом поршневого двигателя внутреннего сгорания подразумевается определение параметров, характеризующих рабочие процессы двигателя, а так же величин, определяющих энергетические и экономические параметры его работы.

По данным расчета и по заданным мощности и частоте вращения коленчатого вала можно определить основные размеры проектируемого двигателя. Кроме того, по данным теплового расчета с достаточной для практики точностью можно построить индикаторную диаграмму, необходимую для определения газовых сил, действующих на поршень двигателя, на стенки и головку цилиндра, на элементы кривошипно-шатунного механизма.

1.1 Исходные данные

1) Эффективная мощность на расчетной высоте –.

2) Частота вращения коленчатого вала – .

3) Число цилиндров – .

4) Степень сжатия – .

5) Давление наддува – .

6) Расчетная высота – .

7) Прототип двигателя – АИ-26.

1.2 Выбор дополнительных исходных данных

1. Коэффициент избытка воздуха принимаем равным .

2. Топливо. Сорт применяемого топлива зависит от степени сжатия и давления наддува. В нашем случае (относительно невысокая степень сжатия) наиболее подходящим является бензин Б-91/115.

Низшую теплотворную способность топлива определим по формуле

.

Элементарный состав авиабензина Б-91/115 включает в себя: ; ; , средняя молекулярная масса – . Тогда:

3. Параметры воздуха на расчетной высоте.

1.3 Расчет процесса наполнения

Цель расчета процесса наполнения – определение давления и температуры свежего заряда в конце хода выпуска.

1. Согласно заданию давление наддува . Находим температуру воздуха в конце такта наполнения

,

где - повышение температуры воздуха в нагнетателе. Адиабатическая работа сжатия 1кг воздуха равна:

.

Адиабатический КПД центробежного нагнетателя примем равным .

Тогда:

;

.

2. Определяем коэффициент наполнения двигателя с наддувом на расчетной высоте

,

где - приведенный коэффициент наполнения.

Примем , тогда

.

3. Находим давление в конце такта наполнения.

,

где p>r> – давление остаточных газов в конце такта наполнения. Принимаем:

.

Степень подогрева свежей смеси в процессе наполнения условно характеризует результат суммарного теплообмена смеси со стенками цилиндра и донышком поршня, а также понижение температуры за счет испарения топлива.

При ,. Тогда:

.

После подстановки найденных и полученных величин получим

.

4. Определяем коэффициент остаточных газов

,

где - температура остаточных газов.

Примем , тогда:

.

5. Находим температуру газов в конце такта впуска

.

1.4 Расчет процесса сжатия

Цель расчета процесса сжатия – определение давления и температуры газов в конце этого процесса.

1. Давление в конце такта сжатия:

2. Температура в конце такта сжатия:

1.5 Расчет процесса сгорания

Цель расчета процесса сгорания – определение максимальных значений давления и температуры газов при сгорании топлива.

1. Температура газов определим из уравнения сгорания, полученного на основании первого принципа термодинамики:

,

где - низшая теплота сгорания топлива с учетом условий, при которых протекает процесс сгорания.

;

- коэффициент эффективного выделения теплоты. Примем ;

– теоретически необходимое количество воздуха для сгорания топлива.

Действительное количество воздуха для сгорания 1кг топлива будет составлять:

.

- действительный коэффициент молекулярного изменения, где - химический коэффициент молекулярного изменения.

Для случая определяем

.

Тогда:

.

- средняя молярная теплоемкость газов в интервале температур от 0 до .

Тогда

.

Подставим все известные величины в исходное уравнение:

Решим данное уравнение с помощью программного пакета MathCAD 13.

Расчет температуры в пакете MathCAD 13

В результате получим: ,

2. Определим максимальное давление сгорания

1.6 Расчёт процесса расширения

Цель расчёта процесса расширения – определение давления и температуры в конце такта расширения.

1. Находим давление в конце такта расширения:

2.Находим температуру в конце такта расширения:

1.7 Определение индикаторных параметров двигателя

1. Индикаторное давление

,

где - коэффициент полноты (скругления) индикаторной диаграммы. Примем .

- степень повышения давления.

Тогда:

2. Определяем индикаторный КПД.

3. Удельный индикаторный расход топлива равен

.

1.8 Определение эффективных параметров двигателя

1. Среднее эффективное давление

,

где - коэффициент, оценивающий долю индикаторной мощности, затраченной на привод нагнетателя.

Эффективный КПД нагнетателя:

- теоретически необходимое количество воздуха для сгорания 1кг топлива, .

Тогда

.

Среднее давление механических потерь характеризует мощность, затраченную на преодоление сил трения, на привод вспомогательных механизмов и агрегатов и на “насосные” потери.

Для определения пользуются эмпирическими уравнениями, полученными на основании экспериментальных данных.

,

где

Среднее эффективное давление:

2. Механический КПД

3. Значение эффективного КПД

4. Удельный эффективный расход топлива

1.9 Определение геометрических параметров двигателя

1. Рабочий объем цилиндра двигателя

2. Определяем диаметр цилиндра и ход поршня . Обозначим отношение . Тогда , откуда .

Значение m принимаем по прототипу .

.

3. Ход поршня .

4. Общий рабочий объем двигателя

5. Проверяем правильность расчетов основных размеров двигателя

.

2. Динамический расчет

Цель динамического расчета состоит в построении по данным теплового расчета индикаторной диаграммы и нахождении сил, действующих на все звенья кривошипно-шатунного механизма.

Выполнение динамического расчета авиационного поршневого двигателя связано с довольно большим объемом расчетной работы, поэтому целесообразно проводить его на ЭВМ. Особенность такого расчета – учет в нем главного динамического эффекта, создаваемого прицепными механизмами, - сил второго порядка. Динамический расчет звездообразного двигателя без учета этих сил неприемлем, поскольку при этом создается ложное впечатление об уравновешенности механизма и о запасах прочности коленчатого вала, редуктора и воздушного винта.

2.1 Допущения

1. Учитываем только силы избыточного давления газов на поршень и силы инерции КШМ.

2. Индикаторные диаграммы во всех цилиндрах считаем одинаковыми. Теоретические диаграммы корректируем только в точке, соответствующей концу сгорания.

В конце сжатия и расширения диаграммы не корректируем. Считаем, что в течение насосных ходов газовые силы пренебрежимо малы по сравнению с силами инерции КШМ. Поэтому в тактах всасывания и выхлопа газовые силы считаем равными нулю.

3. Предполагаем геометрическое подобие деталей КШМ проектируемого двигателя и прототипа.

4. Для расчета сил инерции реальное распределение масс в КШМ приводим к расчетной схеме, в которой все массы считаем точечными, сосредоточенными на осях поршневых пальцев и оси шатунной шейки коленчатого вала.

5. Приведенные массы поступательно-движущихся частей в цилиндре с главным и прицепным шатунами считаем одинаковыми.

6. Отличия в кинематике и динамике прицепных механизмов от центрального не учитываем вплоть до заключительного этапа динамического расчета. На заключительном этапе динамического расчета учитываем главный динамический эффект, создаваемый прицепными механизмами.

2.2 Определение основных размеров КШМ

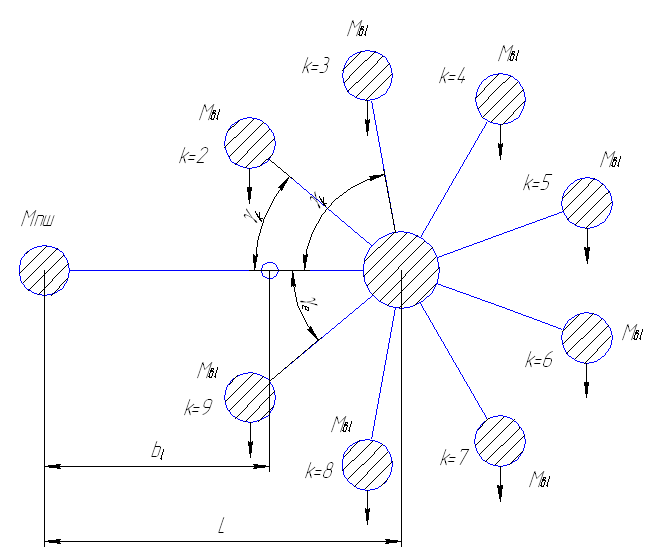

Схема кривошипно-шатунного механизма с прицепными шатунами показана на рисунке 2.

Рисунок 2 Схема кривошипно-шатунного механизма с прицепными шатунами.

Ход поршня и радиус кривошипа найдены в тепловом расчете.

Основные размеры центрального КШМ вполне определяются радиусом и длиной шатуна . Отношение принимаем таким же как и у прототипа, . Тогда длина шатуна:

.

Угол прицепа:

Радиусы прицепов прицепных шатунов в различных цилиндрах неодинаковы. Из условия геометрического подобия следует, что

.

В звездообразных двигателях при одинаковой длине прицепных шатунов всегда минимальным получается радиус прицепа шатунов, которые работают в цилиндрах, противоположных главному. Для семицилиндровых двигателей – это 4-й и 5-й цилиндры. Длину прицепного шатуна определяем по формуле:

,

где - угол между плоскостью симметрии главного шатуна и r>min>.

.

Радиус остальных прицепов находим по формуле:

, где .

Результаты расчета сводим в таблицу 1

Таблица 1 Радиусы прицепов шатунов

1

2

3

0,078

0,79

0,076

2.3 Разнос масс КШМ с прицепными шатунами

1. Каждый прицепной шатун заменяют двумя массами, одна из которых сосредотачивается на оси поршневого пальца, а другая – на оси прицепного шатуна.

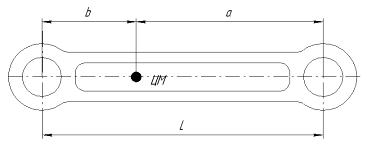

2. Под “приведенным” главным шатуном (рисунок 3) понимают собственно главный шатун плюс массы пальцев прицепных шатунов и массы , сосредоточенные на осях этих пальцев. Обозначим; . Приведенный главный шатун заменяем массами М>ПШ>, сосредоточенной на оси поршневого пальца, и , сосредоточенной на оси шатунной шейки. Величины и определяем из формул:

,

.

Рисунок 3 – Схема приведения масс главного шатуна.

3. Приведенная масса поступательно-движущихся частей.

Эта масса различна в цилиндрах с главным шатуном и с прицепным.

В цилиндре с прицепным шатуном

,

где – масса комплекта поршня;

– часть массы прицепного шатуна, отнесенная к оси поршневого пальца.

В цилиндре с главным шатуном

4. Приведенная масса вращательно-движущихся частей

,

где - масса вращательно-движущихся частей;

> >- часть массы шатуна;

– приведенная масса кривошипа.

2.4 Силы инерции

Силы инерции поступательно-движущихся масс переменны по величине и направлению и действуют по осям цилиндров. Силу инерции в цилиндре с главным шатуном находят из уравнения:

,

а силу инерции в цилиндре с прицепным шатуном – из уравнения:

,

где - ускорения масс и .

Силы инерции вращательно-движущихся масс находят по формулам:

,

.

Силы , постоянные по модулю, приложены к оси шатунной шейки и направлены по радиусу кривошипа.

2.5 Построение верхней петли индикаторной диаграммы

Согласно принятым ранее допущениям считаем, что в такте наполнения и выхлопа разность абсолютных давлений в цилиндре и картере равна нулю. Абсолютные давления в тактах сжатия и расширения меняются по политропам. Сгорание происходит при постоянном объеме. В конце сгорания давление составляет 0.85 от расчетного. Расширение заканчивается скачкообразным падением давления в НМТ от расчетного до давления в картере .

Таким образом, расчету подлежат только давления в ходе расширения и сжатия, определяемые по формуле:

,

где - давление в НМТ;

– полный объем цилиндра,

– текущий объем над поршнем,

,

где

– показатель политропы (в процессе сжатия , в процессе расширения ). После подстановки получим:

.

Вычисления выполнены с помощью пакета Microsoft EXCEL, полученные данные занесены в таблицу 1

Таблица 1 – Давления и объемы в ходе расширения и сжатия

Сжатие

Расширение

180

89267

0,00312

360

1119735

0,00048

190

86819

0,00318

370

862225

0,00058

200

80365

0,00337

380

488627

0,00089

210

72102

0,00365

390

273784

0,00136

220

64068

0,00399

400

167575

0,00196

230

57477

0,00432

410

113280

0,00261

240

52823

0,00460

420

83752

0,00327

250

50251

0,00477

430

66934

0,00386

260

49855

0,00480

440

57259

0,00433

270

51896

0,00466

450

52023

0,00465

280

57000

0,00435

460

49884

0,00480

290

66478

0,00388

470

50197

0,00478

300

82961

0,00329

480

52692

0,00461

310

111869

0,00264

490

57271

0,00433

320

164913

0,00198

500

63797

0,00400

330

268448

0,00138

510

71794

0,00367

340

477973

0,00090

520

80081

0,00338

350

847071

0,00059

530

86642

0,00319

360

1119735

0,00048

540

89265

0,00312

2.6 Суммарная сила, действующая на поршень

Под суммарной силой, действующей на поршень, понимают сумму газовой силы и силы инерции

,

где - сила давления газов на поршень,

- абсолютное давление в цилиндре,

- абсолютное давление в картере,

- сила инерции поступательно-движущихся масс.

2.7 Силы, действующие в центральном КШМ

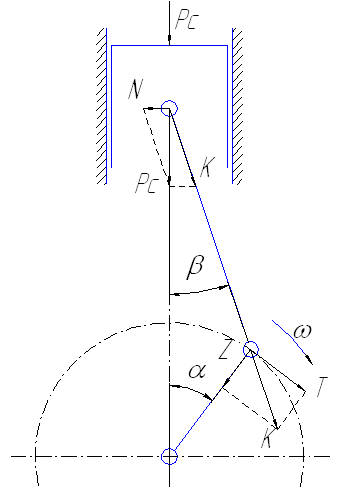

В центральном КЩМ действуют силы, показанные на рисунке 4. Причем они имеют положительные значения. При направлении, противоположном указанному, силы считают отрицательными. Они равны:

,

,

,

,

.

Рисунок 4 – Силы, действующие в центральном КШМ.

2.8 Суммарные радиальные и окружные силы действующие на шатунную шейку

На шатунную шейку звездообразного двигателя действуют силы каждого цилиндра одновременно. Складываясь, они дают суммарную радиальную силу и суммарную касательную силу . Для получения и нужно сложить силы , а затем силы каждого цилиндра, действующие в каждый момент поворота кривошипа коленчатого вала.

Поскольку индикаторный процесс во всех цилиндрах предполагают одинаковым и силы инерции одинаковы, то силы и в различных цилиндрах оказываются сдвинутыми одна относительно другой по фазе на угол .

На шейку кривошипа дополнительно к действует в радиальном направлении центробежная сила вращательно-движущихся масс шатуна .

На щеки коленчатого вала действует в радиальном направлении дополнительно к силе центробежная сила , возникшая в результате вращения массы .

Динамический расчет выполнен на ЭВМ. Это позволило значительно упростить процедуру расчета, а вместе с тем и повысить его точность. Результаты вычисления суммарных окружных и радиальных сил отображены в таблице 2; полных сил, действующих на шатунную шейку в окружном и в радиальном направлениях – в таблице 3.

Результаты расчета избыточного (Р) и абсолютного (PR) давления газов на поршень, силы инерции поступательно-движущихся частей (F), силы, действующей по оси цилиндра (PS), нормально к оси цилиндра (NS), окружной силы от одного цилиндра (Т) и радиальной силы от одного цилиндра (ZS) помещены в таблице 4.

Параметры ввода

Число цилиндров 7

Число однорядных звезд, .

Число прицепных шатунов, .

Частота вращения коленчатого вала, .

Степень сжатия, .

Ход поршня, .

Диаметр цилиндра, .

Отношение радиуса к длине главного шатуна, .

Радиус прицепа шатунов, .

Давление в конце pасшиpения, .

Давление в конце наполнения, .

Атмосферное давление, .

Показатель политpопы сжатия, .

Показатель политpопы pасшиpения, .

Таблица 2 – Суммарные окружные и радиальные силы.

-----------------------------------------------

| TC | ZC | ZCD |

-----------------------------------------------

| 24334.54000| -28539.68000| -28539.68000|

| 16694.21000| -34419.33000| -34419.33000|

| 10324.36000| -34938.66000| -28069.61000|

| 8007.59900| -25581.32000| -25581.32000|

| 9021.97900| -24514.77000| 27376.85000|

| 26920.21000| 28033.34000| 28033.34000|

| 33954.51000| 4737.10500| 4564.03100|

| 31262.81000| -15762.70000| -15762.70000|

-----------------------------------------------

Таблица 3 - Полные силы действующие на шатунную шейку

в окружном и в радиальном направлениях.

| Угол| TSI | ZSI | ZSID |

--------------------------------------------------------

|.00|.24335E+05 | -.20928E+05 | -.20928E+05 |

| 12.86|.15000E+05 | -.26998E+05 | -.26998E+05 |

| 25.71|.70217E+04 | -.28081E+05 | -.21212E+05 |

| 38.57|.32616E+04 | -.19630E+05 | -.19630E+05 |

| 51.43|.30707E+04 | -.19769E+05 |.32123E+05 |

| 64.29|.20062E+05 |.31336E+05 |.31336E+05 |

| 77.14|.26533E+05 |.64309E+04 |.62579E+04 |

| 90.00|.23651E+05 | -.15763E+05 | -.15763E+05 |

|102.86|.16913E+05 | -.30233E+05 | -.30233E+05 |

|115.71|.98361E+04 | -.37722E+05 | -.37722E+05 |

|128.57|.43731E+04 | -.39685E+05 | -.32816E+05 |

|141.43|.32616E+04 | -.31533E+05 | -.31533E+05 |

|154.29|.57193E+04 | -.31373E+05 |.20519E+05 |

|167.14|.25226E+05 |.20612E+05 |.20612E+05 |

|180.00|.33954E+05 | -.28748E+04 | -.30479E+04 |

|192.86|.32957E+05 | -.23184E+05 | -.23184E+05 |

|205.71|.27637E+05 | -.35398E+05 | -.35398E+05 |

|218.57|.21440E+05 | -.40371E+05 | -.40371E+05 |

|231.43|.16276E+05 | -.39685E+05 | -.32816E+05 |

|244.29|.14866E+05 | -.28884E+05 | -.28884E+05 |

|257.14|.16443E+05 | -.26209E+05 |.25683E+05 |

|270.00|.34532E+05 |.28033E+05 |.28033E+05 |

|282.86|.41376E+05 |.64309E+04 |.62578E+04 |

|295.71|.38121E+05 | -.12460E+05 | -.12460E+05 |

|308.57|.30286E+05 | -.23794E+05 | -.23794E+05 |

|321.43|.21440E+05 | -.28468E+05 | -.28468E+05 |

|334.29|.13627E+05 | -.28081E+05 | -.21212E+05 |

|347.14|.97015E+04 | -.18160E+05 | -.18160E+05 |

|360.00|.90220E+04 | -.16903E+05 |.34989E+05 |

|372.86|.25226E+05 |.35454E+05 |.35454E+05 |

|385.71|.30652E+05 |.11595E+05 |.11422E+05 |

|398.57|.26517E+05 | -.98114E+04 | -.98114E+04 |

|411.43|.18383E+05 | -.23794E+05 | -.23794E+05 |

|424.29|.98361E+04 | -.31117E+05 | -.31117E+05 |

|437.14|.29033E+04 | -.33245E+05 | -.26376E+05 |

|450.00|.39568E+03 | -.25581E+05 | -.25581E+05 |

|462.86|.16009E+04 | -.26209E+05 |.25683E+05 |

|475.71|.20062E+05 |.24731E+05 |.24731E+05 |

|488.57|.28003E+05 | -.87905E+01 | -.18186E+03 |

|501.43|.26517E+05 | -.21714E+05 | -.21714E+05 |

|514.29|.21032E+05 | -.35398E+05 | -.35398E+05 |

|527.14|.15000E+05 | -.41840E+05 | -.41840E+05 |

|540.00|.10324E+05 | -.42551E+05 | -.35682E+05 |

|552.86|.97013E+04 | -.33002E+05 | -.33002E+05 |

|565.71|.12325E+05 | -.31373E+05 |.20519E+05 |

|578.57|.31666E+05 |.22082E+05 |.22082E+05 |

|591.43|.39906E+05 | -.89038E+01 | -.18198E+03 |

|604.29|.38121E+05 | -.19065E+05 | -.19065E+05 |

|617.14|.31756E+05 | -.30234E+05 | -.30234E+05 |

|630.00|.24306E+05 | -.34419E+05 | -.34419E+05 |

|642.86|.17745E+05 | -.33245E+05 | -.26376E+05 |

|655.71|.14866E+05 | -.22279E+05 | -.22279E+05 |

|668.57|.14973E+05 | -.19769E+05 |.32123E+05 |

|681.43|.31666E+05 |.33985E+05 |.33985E+05 |

|694.29|.37257E+05 |.11595E+05 |.11422E+05 |

|707.14|.32957E+05 | -.83416E+04 | -.83416E+04 |

|720.00|.24335E+05 | -.20928E+05 | -.20928E+05 |

Таблица 4 – Результаты расчета давлений и сил.

Такт впуска

-------------------------------------------------------------------------------------

| Угол |Давлен. Р | Сила PR |Сила ин. F|Сум.силаPS| Сила NS |Окp.сила T|Pад.сила Z|

-------------------------------------------------------------------------------------

|.00|.0000E+00|.0000E+00|-.1295E+05|-.1295E+05|.0000E+00|.0000E+00|-.1295E+05|

| 12.86|.0000E+00|.0000E+00|-.1242E+05|-.1242E+05|-.7559E+03|-.3501E+04|-.1194E+05|

| 25.71|.0000E+00|.0000E+00|-.1090E+05|-.1090E+05|-.1300E+04|-.5900E+04|-.9254E+04|

| 38.57|.0000E+00|.0000E+00|-.8572E+04|-.8572E+04|-.1481E+04|-.6502E+04|-.5779E+04|

| 51.43|.0000E+00|.0000E+00|-.5725E+04|-.5725E+04|-.1251E+04|-.5256E+04|-.2592E+04|

| 64.29|.0000E+00|.0000E+00|-.2682E+04|-.2682E+04|-.6807E+03|-.2712E+04|-.5506E+03|

| 77.14|.0000E+00|.0000E+00|.2385E+03|.2385E+03|.6585E+02|.2472E+03|-.1113E+02|

| 90.00|.0000E+00|.0000E+00|.2777E+04|.2777E+04|.7882E+03|.2777E+04|-.7882E+03|

|102.86|.0000E+00|.0000E+00|.4766E+04|.4766E+04|.1316E+04|.4354E+04|-.2344E+04|

|115.71|.0000E+00|.0000E+00|.6146E+04|.6146E+04|.1560E+04|.4860E+04|-.4072E+04|

|128.57|.0000E+00|.0000E+00|.6961E+04|.6961E+04|.1521E+04|.4494E+04|-.5529E+04|

|141.43|.0000E+00|.0000E+00|.7336E+04|.7336E+04|.1267E+04|.3583E+04|-.6526E+04|

|154.29|.0000E+00|.0000E+00|.7434E+04|.7434E+04|.8868E+03|.2427E+04|-.7083E+04|

|167.14|.0000E+00|.0000E+00|.7416E+04|.7416E+04|.4514E+03|.1210E+04|-.7331E+04|

|180.00|.0000E+00|.0000E+00|.7396E+04|.7396E+04|.4638E-02|.1170E-01|-.7396E+04|

-------------------------------------------------------------------------------------

Такт сжатия

-------------------------------------------------------------------------------------

| Угол |Давлен. Р | Сила PR |Сила ин. F|Сум.силаPS| Сила NS |Окp.сила T|Pад.сила Z|

-------------------------------------------------------------------------------------

|180.00|.8927E+05|.1731E+03|.7396E+04|.7569E+04|.5239E-02|.1378E-01|-.7569E+04|

|192.86|.9021E+05|.1897E+03|.7416E+04|.7606E+04|-.4629E+03|-.1241E+04|-.7518E+04|

|205.71|.9315E+05|.2416E+03|.7434E+04|.7676E+04|-.9157E+03|-.2505E+04|-.7313E+04|

|218.57|.9843E+05|.3351E+03|.7336E+04|.7671E+04|-.1325E+04|-.3747E+04|-.6824E+04|

|231.43|.1067E+06|.4817E+03|.6961E+04|.7443E+04|-.1626E+04|-.4805E+04|-.5912E+04|

|244.29|.1192E+06|.7014E+03|.6146E+04|.6847E+04|-.1738E+04|-.5415E+04|-.4536E+04|

|257.14|.1375E+06|.1026E+04|.4766E+04|.5792E+04|-.1599E+04|-.5291E+04|-.2848E+04|

|270.00|.1649E+06|.1510E+04|.2777E+04|.4287E+04|-.1217E+04|-.4287E+04|-.1217E+04|

|282.86|.2063E+06|.2241E+04|.2386E+03|.2480E+04|-.6847E+03|-.2570E+04|-.1157E+03|

|295.71|.2702E+06|.3371E+04|-.2682E+04|.6883E+03|-.1747E+03|-.6960E+03|.1413E+03|

|308.57|.3705E+06|.5143E+04|-.5725E+04|-.5817E+03|.1271E+03|.5340E+03|-.2633E+03|

|321.43|.5265E+06|.7900E+04|-.8572E+04|-.6723E+03|.1161E+03|.5100E+03|-.4532E+03|

|334.29|.7503E+06|.1185E+05|-.1090E+05|.9563E+03|-.1141E+03|-.5177E+03|.8121E+03|

|347.14|.9975E+06|.1622E+05|-.1242E+05|.3803E+04|-.2314E+03|-.1072E+04|.3656E+04|

|360.00|.1117E+07|.1834E+05|-.1295E+05|.5387E+04|-.1026E-01|-.4786E-01|.5387E+04|

Такт сгорания

-------------------------------------------------------------------------------------

| Угол |Давлен. Р | Сила PR |Сила ин. F|Сум.силаPS| Сила NS |Окp.сила T|Pад.сила Z|

-------------------------------------------------------------------------------------

|360.00|.4054E+07|.7023E+05|-.1295E+05|.5728E+05|-.7929E-01|-.3724E+00|.5728E+05|

|372.86|.4298E+07|.7454E+05|-.1242E+05|.6212E+05|.3781E+04|.1751E+05|.5972E+05|

|385.71|.3308E+07|.5706E+05|-.1090E+05|.4616E+05|.5507E+04|.2499E+05|.3920E+05|

|398.57|.2390E+07|.4082E+05|-.8572E+04|.3225E+05|.5571E+04|.2446E+05|.2174E+05|

|411.43|.1731E+07|.2918E+05|-.5725E+04|.2345E+05|.5124E+04|.2153E+05|.1062E+05|

|424.29|.1295E+07|.2148E+05|-.2683E+04|.1880E+05|.4770E+04|.1900E+05|.3858E+04|

|437.14|.1011E+07|.1645E+05|.2384E+03|.1669E+05|.4609E+04|.1730E+05|-.7789E+03|

|450.00|.8227E+06|.1313E+05|.2777E+04|.1591E+05|.4515E+04|.1591E+05|-.4515E+04|

|462.86|.6964E+06|.1090E+05|.4766E+04|.1567E+05|.4326E+04|.1431E+05|-.7704E+04|

|475.71|.6104E+06|.9383E+04|.6146E+04|.1553E+05|.3941E+04|.1228E+05|-.1029E+05|

|488.57|.5517E+06|.8345E+04|.6961E+04|.1531E+05|.3344E+04|.9882E+04|-.1216E+05|

|501.43|.5122E+06|.7646E+04|.7336E+04|.1498E+05|.2588E+04|.7318E+04|-.1333E+05|

|514.29|.4868E+06|.7199E+04|.7434E+04|.1463E+05|.1746E+04|.4776E+04|-.1394E+05|

|527.14|.4727E+06|.6949E+04|.7416E+04|.1437E+05|.8743E+03|.2344E+04|-.1420E+05|

|540.00|.4682E+06|.6869E+04|.7396E+04|.1427E+05|.2962E-01|.8129E-01|-.1427E+05|

-------------------------------------------------------------------------------------

Такт выхлопа

-------------------------------------------------------------------------------------

| Угол |Давлен. Р | Сила PR |Сила ин. F|Сум.силаPS| Сила NS |Окp.сила T|Pад.сила Z|

-------------------------------------------------------------------------------------

|540.00|.0000E+00|.0000E+00|.7396E+04|.7396E+04|.1536E-01|.4214E-01|-.7396E+04|

|552.86|.0000E+00|.0000E+00|.7416E+04|.7416E+04|-.4513E+03|-.1210E+04|-.7331E+04|

|565.71|.0000E+00|.0000E+00|.7434E+04|.7434E+04|-.8868E+03|-.2427E+04|-.7083E+04|

|578.57|.0000E+00|.0000E+00|.7336E+04|.7336E+04|-.1267E+04|-.3583E+04|-.6526E+04|

|591.43|.0000E+00|.0000E+00|.6961E+04|.6961E+04|-.1521E+04|-.4494E+04|-.5529E+04|

|604.29|.0000E+00|.0000E+00|.6146E+04|.6146E+04|-.1560E+04|-.4860E+04|-.4072E+04|

|617.14|.0000E+00|.0000E+00|.4766E+04|.4766E+04|-.1316E+04|-.4354E+04|-.2344E+04|

|630.00|.0000E+00|.0000E+00|.2777E+04|.2777E+04|-.7882E+03|-.2777E+04|-.7882E+03|

|642.86|.0000E+00|.0000E+00|.2386E+03|.2386E+03|-.6588E+02|-.2473E+03|-.1114E+02|

|655.71|.0000E+00|.0000E+00|-.2682E+04|-.2682E+04|.6807E+03|.2712E+04|-.5505E+03|

|668.57|.0000E+00|.0000E+00|-.5725E+04|-.5725E+04|.1251E+04|.5256E+04|-.2592E+04|

|681.43|.0000E+00|.0000E+00|-.8572E+04|-.8572E+04|.1481E+04|.6502E+04|-.5779E+04|

|694.29|.0000E+00|.0000E+00|-.1090E+05|-.1090E+05|.1300E+04|.5900E+04|-.9254E+04|

|707.14|.0000E+00|.0000E+00|-.1242E+05|-.1242E+05|.7560E+03|.3501E+04|-.1194E+05|

|720.00|.0000E+00|.0000E+00|-.1295E+05|-.1295E+05|.2237E-01|.1066E+00|-.1295E+05|

-------------------------------------------------------------------------------------

3. Уравновешивание двигателя

Силы инерции вращательно движущихся масс в однорядной звезде как и в одноцилиндровом двигателе, неуравновешенны и уравновешиваются противовесами:

,

где:

- центробежная сила вращающихся частей равна:

- сила инерции от неуравновешенных частей равна:

Тогда получим, что

Рассмотрим вопрос уравновешивания сил инерции поступательно движущихся масс.

Если исходить из положения, что все шатуны в двигателе центральные, то силы и всех цилиндров соответственно равны. В этом случае результирующая сила инерции первого порядка будет представлять собой постоянный по величине вектор, приложенный к шатунной шейке коленчатого вала и вращающийся вместе с коленом. Он равен

,

где - поступательно движущаяся масса, относящаяся к одному цилиндру, ;

Z – число цилиндров в одной звезде.

Тогда . - боковой цилиндр.

Такую силу легко уравновесить, добавив к противовесам соответствующую массу.

Результирующий вектор сил инерции второго порядка равен нулю, т.е. по силам самоуравновешивание обеспечивается.

В действительности же вследствие разницы в массах шатунов и в кинематике поршней главного и боковых цилиндров результирующий вектор сил инерции первого порядка не постоянный по величине, а содержит переменную составляющую; конец вектора описывает эллипс, большая ось которого совпадает с направлением оси главного цилиндра. Амплитуда переменной составляющей

,

где - разность поступательно движущихся масс главного и бокового цилиндра: ,

Тогда в момент равна:

Рисунок 5 – Результирующий вектор сил инерции первого порядка.

4. Расчет на прочность коленчатого вала

Коленчатый вал служит для преобразования возвратно-поступательного движения поршней в цилиндрах двигателя во вращательное движение и для преобразования силы давления газов на поршни – в крутящий момент.

Коленчатый вал воспринимает всю избыточную мощность, развиваемую газами в цилиндрах, и передает ее на винт, который является основным потребителем мощности двигателя, на нагнетатель, механизм газораспределения, агрегаты.

4.1 Силы, действующие на колено коленчатого вала

При работе двигателя колено вала нагружается следующими силами (рисунок 6)

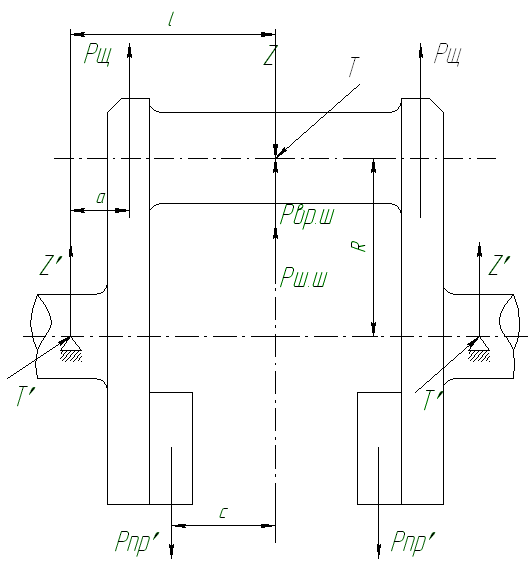

Рисунок 6 – Силовое нагружение колена

1) В плоскости колена действует сила Z

2) Перпендикулярно к плоскости колена действует сила Т

3) В плоскости колена действует сила инерции от вращающихся масс шатуна:

; ;

, (смотри рисунок 7)

где

Тогда

Рисунок 7 – Разнос масс шатуна

4) В плоскости колена действует сила инерции от массы шатунной шейки

(Все необходимые объемы соответствующих частей деталей и радиусы их центров масс определены по твердотельной модели исполненной в пакете Solid Works)

5) В плоскости колена действуют силы инерции от масс щек >.>

6) В плоскости колена действуют силы инерции противовесов Р>ПР.>

7) От сил, действующих в плоскости колена, на опорах колена возникают реакции . В случае симметричного колена

.

8) От силы на опорах колена возникают реакции , действующие перпендикулярно к плоскости колена. В случае симметричного колена .

Силы Т, Z, реакции и переменны по величине и направлению и меняются в зависимости от угла поворота колена. Расчет этих сил реакции приведен в таблице 5.

4.2 Определение запаса прочности в шатунной шейке

Напряжения в расчетном сечении шатунной шейки при любом положении кривошипа можно определить, если колено рассматривать, как разрезную двухопорную балку. Это значит, что каждое колено мысленно вырезается двумя сечениями, проходящими через середины коренных подшипников, и рассматривается как балка на двух опорах (рисунок 8)

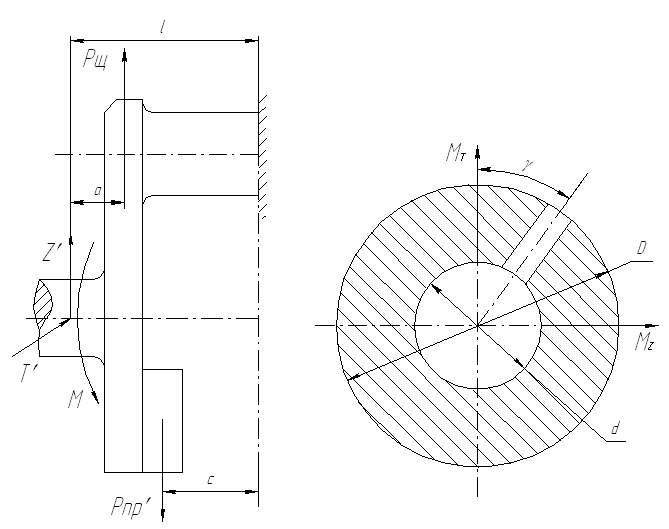

Рисунок 8 – Расчетная модель шатунной шейки

Очевидно, что наиболее напряженным сечением шатунной шейки будет сечение, лежащее посередине шейки.

Разрезаем шатунную шейку посередине, отбрасываем правую часть, закрепляем левую часть по расчетному сечению и определяем напряжения от оставшихся сил и моментов, включая и силы реакций опор:

а) от сил, действующих в плоскости колена, расчетное сечение нагружается изгибающим моментом:

;

б) от сил, действующих в плоскости, перпендикулярной к плоскости колена, расчетное сечение нагружается изгибающим моментом:

Рисунок 7 – Твердотельная модель коленчатого вала (фрагмент)

Опасные точки шатунной шейки расположены у масляного отверстия (смотри рисунок 7.). Если его ось составляет с плоскостью колена угол  (=300º, так как при этом положении силы Т и Z минимальны), то изгибающий момент в плоскости, проходящей через ось масляного отверстия, равен:

Знак “-” показывает, что момент вызывает у края отверстия напряжения сжатия.

Таблица 5 – Результаты расчета

α

T,Н

Z,Н

,Н

,Н

,

My

,

,

0

0

-2950

0

21119

395

0

197

15

0

0

12,86

-3501

-11940

-1751

21624

400

-228

3

0

-133

-5

25,71

-5900

-9254

-2950

22967

413

-384

-125

-9

-224

-8

38,57

-6502

-5779

-3251

24705

431

-423

-151

-11

-247

-9

51,43

-5256

-2592

-2628

26298

447

-342

-73

-5

-199

-7

64,29

-2712

-551

-1356

27319

457

-176

76

6

-103

-4

77,14

247

-11

124

27588

460

16

244

18

9

0

90,00

2777

-788

1389

27200

456

181

384

28

105

4

102,86

4354

-2344

2177

26422

448

283

469

35

165

6

115,71

4860

-4072

2430

25558

439

316

493

37

184

7

128,57

4494

-5529

2247

24830

432

292

469

35

171

6

141,43

3583

-6526

1792

24331

427

233

415

31

136

5

154,29

2427

-7083

1214

24053

424

158

349

26

92

3

167,14

1210

-7331

605

23929

423

79

280

21

46

2

180,00

0

-7396

0

23896

423

0

211

16

0

0

180,00

0

-7569

0

23810

422

0

211

16

0

0

192,86

-1241

-7518

-621

23835

422

-81

141

10

-47

-2

205,71

-2505

-7313

-1253

23938

423

-163

70

5

-95

-4

218,57

-3747

-6824

-1874

24182

425

-244

2

0

-142

-5

231,43

-4805

-5912

-2403

24638

430

-312

-55

-4

-182

-7

244,29

-5415

-4536

-2708

25326

437

-352

-86

-6

-205

-8

257,14

-5291

-2848

-2646

26170

445

-344

-75

-6

-201

-7

270,00

-4287

-1217

-2144

26986

453

-279

-15

-1

-163

-6

282,86

-2570

-116

-1285

27536

459

-167

85

6

-98

-4

295,71

-696

141

-348

27665

460

-45

191

14

-26

-1

308,57

534

-263

267

27462

458

35

259

19

20

1

321,43

510

-453

255

27367

457

33

257

19

19

1

334,29

-518

812

-259

28000

464

-34

203

15

-20

-1

347,14

-1072

3656

-536

29422

478

-70

179

13

-41

-2

360,00

0

5387

0

30288

486

0

243

18

0

0

360,00

0

57280

0

56234

746

0

373

28

0

0

372,86

17510

59720

8755

57454

758

1138

1365

101

665

25

385,71

24990

39200

12495

47194

656

1624

1734

128

948

35

398,57

24460

21740

12230

38464

568

1590

1661

123

928

34

411,43

21530

10620

10765

32904

513

1399

1468

109

817

30

424,29

19000

3858

9500

29523

479

1235

1309

97

721

27

437,14

17300

-779

8650

27205

456

1125

1202

89

657

24

450,00

15910

-4515

7955

25337

437

1034

1114

83

604

22

462,86

14310

-7704

7155

23742

421

930

1016

75

543

20

475,71

12280

-10290

6140

22449

408

798

895

66

466

17

488,57

9882

-12160

4941

21514

399

642

756

56

375

14

501,43

7318

-13330

3659

20929

393

476

608

45

278

10

514,29

4776

-13940

2388

20624

390

310

464

34

181

7

527,14

2344

-14200

1172

20494

389

152

326

24

89

3

540,00

0

-14270

0

20459

388

0

194

14

0

0

540,00

0

-7396

0

23896

423

0

211

16

0

0

552,86

-1210

-7331

-605

23929

423

-79

143

11

-46

-2

565,71

-2427

-7083

-1214

24053

424

-158

75

6

-92

-3

578,57

-3583

-6526

-1792

24331

427

-233

12

1

-136

-5

591,43

-4494

-5529

-2247

24830

432

-292

-37

-3

-171

-6

604,29

-4860

-4072

-2430

25558

439

-316

-54

-4

-184

-7

617,14

-4354

-2344

-2177

26422

448

-283

-21

-2

-165

-6

630,00

-2777

-788

-1389

27200

456

-181

71

5

-105

-4

642,86

-247

-11

-124

27588

460

-16

216

16

-9

0

655,71

2712

-551

1356

27319

457

176

381

28

103

4

668,57

5256

-2592

2628

26298

447

342

519

38

199

7

681,43

6502

-5779

3251

24705

431

423

581

43

247

9

694,29

5900

-9254

2950

22967

413

384

539

40

224

8

707,14

3501

-11940

1751

21624

400

228

397

29

133

5

720,00

0

-12950

0

21119

395

0

197

15

0

0

Определив изгибающий момент в опасной точке сечения, легко вычислить напряжение в этой точке:

,

где - момент сопротивления изгибу.

Касательные напряжения от скручивающего момента

,

где ,

.

Амплитудные напряжения циклов:

;

.

Зная предел усталости материала вала, определим запас прочности по нормальным и касательным напряжениям:

, ,

где - коэффициент, учитывающий влияние концентрации напряжений при переменных нормальных напряжениях;

- коэффициент, учитывающий влияние размеров детали при переменных нормальных напряжениях;

- коэффициент, учитывающий влияние концентрации напряжений при переменных касательных напряжениях;

- коэффициент, учитывающий влияние размеров детали при переменных касательных напряжениях.

Для шеек валов у края смазочных отверстий .

Тогда

,

Суммарный запас прочности

Таким образом, необходимый запас прочности по нормальным и касательным напряжениям для шатунной шейки обеспечивается.

4.3 Определение запаса прочности в коренной шейке

В коренной шейке определяются только касательные напряжения от действия крутящего момента .

Касательные напряжения от скручивающего момента , где

Величина крутящего момента и касательных напряжений приведены в таблице 6.

Таблица 6 – Величина крутящего момента и касательных напряжений

0,0

0,0

0,0

0,0

0,0

0,0

0,0

0,0

-66,5

-1,1

-23,6

-0,4

332,7

5,7

-23,0

-0,4

-112,1

-1,9

-47,6

-0,8

474,8

8,1

-46,1

-0,8

-123,5

-2,1

-71,2

-1,2

464,7

7,9

-68,1

-1,2

-99,9

-1,7

-91,3

-1,6

409,1

7,0

-85,4

-1,5

-51,5

-0,9

-102,9

-1,8

361,0

6,2

-92,3

-1,6

4,7

0,1

-100,5

-1,7

328,7

5,6

-82,7

-1,4

52,8

0,9

-81,5

-1,4

302,3

5,2

-52,8

-0,9

82,7

1,4

-48,8

-0,8

271,9

4,6

-4,7

-0,1

92,3

1,6

-13,2

-0,2

233,3

4,0

51,5

0,9

85,4

1,5

10,1

0,2

187,8

3,2

99,9

1,7

68,1

1,2

9,7

0,2

139,0

2,4

123,5

2,1

46,1

0,8

-9,8

-0,2

90,7

1,5

112,1

1,9

23,0

0,4

-20,4

-0,3

44,5

0,8

66,5

1,1

0,0

0,0

0,0

0,0

0,0

0,0

0,0

0,0

Зная предел усталости материала вала, определим запас прочности по касательным напряжениям:;

,

где:

,

Таким образом, запас прочности по касательным напряжениям для коренной шейки обеспечивается.

5. Расчет поршневого пальца

Расчет производится на прочность от изгибающих моментов; на предельно допустимую деформацию (овализацию) во избежание заклинивания в верхней головке шатуна; на удельное давление на его трущихся поверхностях.

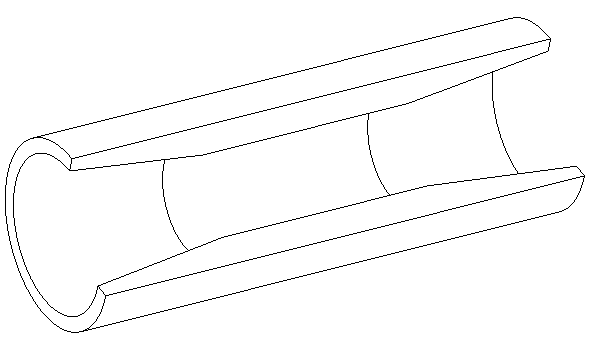

Рисунок 8 – Модель поршневого пальца

При плавающем пальце для каждой точки его расчетного сечения возможен такой случай, когда в момент действия максимального усилия (таковым обычно является ) она окажется либо в зоне максимально растянутых, либо в зоне максимально сжатых волокон. Таким образом, в каждой точке расчетного сечения напряжение может колебаться в соответствии с изменением нагрузки от до , где .

Рисунок 9 – Схема нагружения поршневого пальца

Этот случай симметричного цикла нагружения опасен с точки зрения прочности поршневого пальца и поэтому является расчетным.

Изгибающий момент

(где L – расстояние между серединами опорных участков в бобышках поршня, м; а – длина верхней головки шатуна, м; Р>с> – сила, действующая на палец со стороны поршня, Н, изменяем в пределах от до , где

, где

Масса поршня

Значение в зависимости от угла поворота коленчатого вала приведены в таблица 7.

Таблица 7 – Значение в зависимости от угла поворота коленчатого вала

0,00

-11831,50

51,43

-5235,48

102,86

4348,29

154,29

6791,70

12,86

-11347,48

64,29

-2456,71

115,71

5609,74

167,14

6775,33

25,71

-9958,18

77,14

209,64

128,57

6356,74

180,00

6756,88

38,57

-7835,03

90,00

2529,91

141,43

6700,84

Тогда

Среднее напряжение рассматриваемого цикла равно нулю, а амплитуда цикла . Момент сопротивления пальца изгибу

.

Запас прочности пальца на изгиб определяется по выражению

,

где коэффициент фактора размерности для диаметра пальца 25мм составляет 0,92.

- коэффициент, учитывающий влияние концентрации напряжений (связанных с резким изменением поперечного сечения) при переменных нормальных напряжениях. Так как палец не имеет скачков поперечного сечения по всей своей длине, то принимаем

Величина составляет 450 МПа. Тогда

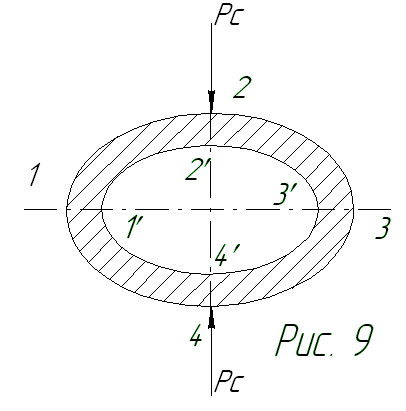

Рисунок 10 – Схема овализации поршневого пальца

Так как по этой формуле запас прочности поршневого пальца значительно занижен по сравнению с действительным запасом, то полученный запас прочности является достаточно надежным критерием оценки прочности.

Под действием силы Р>С> палец овализируется (рисунок 10). В направлении действия Р>С> диаметр пальца уменьшается, в противоположном направлении – увеличивается. Как показали исследования Р.С. Кинасошвили, наибольшие напряжения при овализации возникают в точках и и их величина

,

где ξ=f(α), а α, в свою очередь равна

.

Графическая зависимость ξ=f(α) приведена в пособии [4]. По ней определяем .

Тогда

Так как допустимое напряжение овализации лежит в пределах 230-270МПа [4], то запас прочности по овализации обеспечивается.

Степень овализацци задается обычно как увеличение внешнего диаметра в направлении, перпендикулярном приложению нагрузки. Это увеличение определим по формуле Кинасошвили [4]:

Полученная степень овализации не превышает допустимую (0,05мм), следовательно, условие незаклинивания в верхней головке шатуна соблюдается.

Удельное давление пальца на бобышки поршня:

, где b – длина контактирующей с пальцем поверхности бобышки

Тогда как допустимое удельное давление пальца на бобышки поршня составляет 50 МПа [4].

6. Расчет поршневых колец

При работе поршневое кольцо должно находиться в сжатом состоянии и создавать некоторое давление на стенки цилиндра. Величина этого давления зависит как от упругой деформации кольца, сжатого в цилиндре, так и от размеров сечения кольца.

Если принять, что средний радиус кольца в свободном состоянии равен радиусу наружной поверхности поршня (рисунок 10), то формула

с учетом того, что обычно в 20-25 раз меньше R принимает вид

.

Для чугунных колец Е=82500МПа. Тогда

Рисунок 10 – Схема расположения и геометрические размеры кольца

Допускаемые напряжения сжатия составляют 135-150МПа, поэтому запас прочности по напряжениям сжатия удовлетворяет требованиям прочности.

Расчет поршневого кольца сделан в предположении равномерного давления кольца на стенку цилиндра. Однако теоретическое и экспериментальное изучение условий работы кольца показало целесообразность изготовления кольца с неравномерной эпюрой давления по окружности. В частности, целесообразно увеличивать давление у замка.

Величина зазора в свободном состоянии

. В частном случае при

7. Расчет прицепного шатуна

Производим расчет на устойчивость прицепного шатуна.

Определим осевой момент инерции сечения прицепного шатуна.

,

где - момент инерции прямоугольника, наиболее удаленного от оси х-х (рисунок 11)

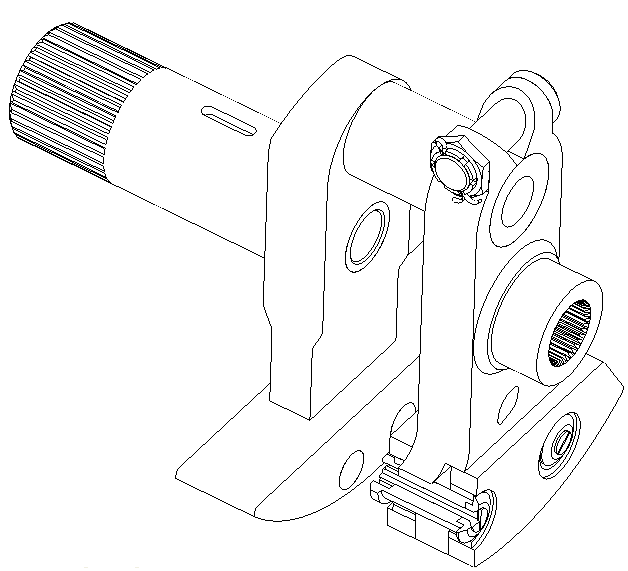

Рисунок 11 – Расчетная схема прицепного шатуна

Полная площадь поперечного сечения (площадь брутто) составляет

Минимальный радиус инерции

Гибкость , где  - коэффициент приведения длины, зависящий от способа заделки стержня. Рассматриваем прицепной шатун как стержень с шарнирно закрепленными концами, при этом способе =0,7.

Тогда .

Так как явление продольного изгиба существует не только в пределах упругости, но и за ними, то для определения критического напряжения нельзя пользоваться формулой Эйлера, так как она дает завышенные значения.

Теоретическое решение задачи об устойчивости за пределом пропорциональности сложно, поэтому обычно пользуются эмпирическими формулами, полученными в результате обработки большого количества опытных данных.

Определим критическое напряжение стержня по формуле Ф.С. Ясинского: , значения эмпирических коэффициентов a и b определяем по таблицам [5]:,. Тогда

Действующее максимальное напряжение в сечении шатуна ,

.

Коэффициент запаса устойчивости:

8. Расчет поршня

Статический расчет твердотельной модели поршня, выполненный в пакете Solid Works, производим в пакете Cosmos Works.

В основу расчета заложен метод конечных элементов (МКЭ). Перед расчетом задаем материал поршня (алюминиевый сплав), условия закрепления по плоскостям и цилиндрическим поверхностям и производим разбиение твердотельной модели на сетку конечных элементов (рисунок 13). Далее производим расчет на статическую прочность.

Рисунок 13 – Результат расчета на статическую прочность

По результатам расчета видно, что максимальные напряжения, а следовательно и минимальные коэффициенты запаса, расположились у основания бобышек (с внутренней стороны поршня) и составляют 136,7МПа, а так же на проточках под поршневые кольца (95МПа) и на периферии маслоотводных отверстий (100МПа).

Максимальные деформации характерны для диаметрально-противоположных точек “дна” поршня, расположенных в плоскости, перпендикулярной к оси поршневого пальца и составляют м.

Список использованной литературы

1 . И.П. Пелепейченко, Н.И. Кормилов “Тепловые двигатели”, - Харьков: ХАИ, 1977. – 108с.

2. И.П. Пелепейченко, В.И. Крирченко “Динамический расчет авиационного однорядного звездообразного двигателя на ЭВМ”, - Харьков: ХАИ, 1982. – 56с.

3. В.И. Крирченко “ Динамический расчет поршневого звездообразного двигателя”, - Харьков: ХАИ, 1973. – 68с.

4. Ю.А. Гусев, С.В. Епифанов, А.В. Белогуб “Поршни двигателей внутреннего сгорания”, - Харьков: ХАИ, 1999. – 32с.

5. Г.С. Писаренко, В.Г. Попков “Сопротивление материалов”, - Киев: Вища школа, 1986. – 776с.
