Размольно-подготовительный отдел фабрики по производству бумаги

Санкт- Петербургский колледж

ДИПЛОМ

Тема: Размольно- подготовительный отдел

фабрики по производству бумаги глубокой печати

Исполнитель – студентка V курса

Руководитель_____________________

г. С.- Петербург

2008

СОДЕРЖАНИЕ

Введение

1.Теория размола

0. Общие сведения

1. Теория процесса размола

1.3.Природа межволоконных сил связи и их формирование

1.4.Контроль за процессом размола

1.5.Направление процесса размола

1.6. Влияние размола на свойства бумаги

1.7. Технологические факторы, влияющие на процесс размола

1.8. Продолжительность размола

1.9. Удельное давление при размоле

1.10.Размалывающая гарнитура

1.11. Окружная скорость размалывающего органа

1.12.Кислотность массы

1.13. Температура массы

2. Аппараты РОУ, конические и дисковые мельницы

2.1.Конические мельницы

2.2. Схемы установок и работа конических мельниц

2.3.Мельница Мордена

2.4. Дисковые рафинеры

3. Расчётная часть

3.1. Выбор композиции вырабатываемой продукции и основного агрегата

проектируемого объекта

3.2. Выбор оборудования для размола полуфабрикатов

3.3. Выбор оборудования для сортирования, очистки и сгущения массы

3.4. Выбор оборудования для хранения массы и подачи на машину

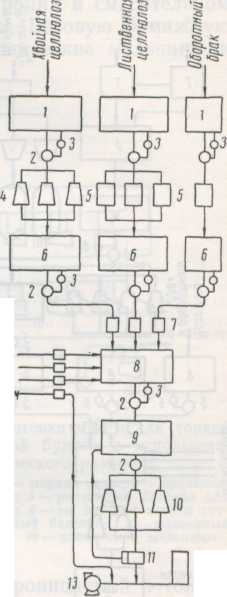

4. Схема подготовки массы для бумаги глубокой печати

5. ГОСТы теории

1. ТЕОРИЯ РАЗМОЛА

1.1.Общие сведения

Размол — одна из важных операций бумажного производства, от которой в значительной степени зависят многие свойства бу­маги. Лист бумаги, отлитый из неразмолотых волокнистых мате­риалов, получается неудовлетворительным по своему строению, внешнему виду и физико-механическим свойствам. Он обладает неравномерным, облачным просветом, большой пористостью, пух­лостью и малой прочностью. Это объясняется тем, что сравни­тельно длинные жесткие волокна сплетаются в хлопья и, оседая на сетке, дают неоднородный по структуре лист. Неразмолотые во­локна обладают малой пластичностью, слаборазвитой поверхно­стью и мало гидратированы, вследствие чего такие волокна плохо связываются друг с другом в бумажном листе.

Цель размола волокнистых материалов заключается в сле­дующем: подготовить волокнистый материал к отливу, придать ему определенную степень гидратации, сделать волокна гибкими, пластичными, увеличить их поверхность (фибрилляцией и набуха­нием), обеспечить лучший контакт и связь волокон в бумажном листе (придать ему прочность); придать бумажному листу путем укорочения, расщепления и фибрилляции волокон требуемую структуру и физические свойства: объемный вес, пухлость, пори­стость, впитывающую способность и др.

Размол ведется в присутствии воды при концентрации волок­нистой массы 2—8% в размалывающих аппаратах периодического и непрерывного действия — роллах, конических мельницах, рафи­нерах и др. Независимо от типа размалывающего аппарата прин­цип размола в волокна один и тот же. Он заключается в том, что волокнистая суспензия непрерывным потоком поступает к ножам рабочего органа аппарата, состоящего из неподвижно закреплен­ных ножей (статора) и вращающихся ножей, расположенных на барабане, конусе или диске (роторе). Проходя между ножами ро­тора и статора, зазор между которыми можно регулировать, во­локна подвергаются режущему действию кромок ножей и укора­чиваются или расщепляются в продольном направлении, раздавливаются торцовыми поверхностями ножей, расчесываются и фибриллируются.

1.2.Теория процесса размола

В результате указанных воздействий волокна при размоле в водной среде претерпевают значительные изменения как в струк­туре, так и в физико-химических свойствах. Бумажная масса при длительном размоле становится жирной на ощупь, она гораздо труднее отдает воду при обезвоживании на сетке бумагоделатель­ной машины, а получаемый из нее лист бумаги отличается большей усадкой при сушке, плотностью и прочностью.

Эти изменения в свойствах массы и бумаги настолько значи­тельны, что трудно объяснить их только одним механическим из­мельчением волокон. Поэтому не удивительно, что первыми тео­риями размола были химические теории. Их авторы Кросс и Бивен полагали, что вода при размоле вступает в химическое взаимодей­ствие с целлюлозой, образуя желатинообразный гидрат. Отсюда и произошел термин гидратация при размоле, широко при­меняемый в бумажном производстве, хотя в настоящее время в этот термин вкладывают несколько иное содержание. Другой автор химической теории Швальбе полагал, что при размоле мо­гут получаться гидро- и оксицеллюлоза, образующие слизь, кото­рая склеивает волокна в бумажном листе при сушке .

Химическая теория размола волокнистых материалов сыграла известную положительную роль: она способствовала применению при размоле ролльных добавок (крахмала, производных целлю­лозы и других гидрофильных коллоидов), ускоряющих процесс размола и повышающих прочность бумаги.

Последующие исследования, посвященные выяснению измене­ния химического состава волокна при размоле, показали несостоя­тельность химических теорий этого процесса. Исследования Кресса, Бьялковского , Керрена и других ученых показали, что хими­ческий состав волокна и его рентгенограмма при размоле не изме­няются. Происходит лишь небольшое уменьшение степени полиме­ризации целлюлозы, увеличивается растворимость в щелочах и гидролизное число. Эти явления объясняются увеличением поверх­ности и доступности целлюлозного волокна для действия щелоч­ных и кислотных реагентов, а также частичным разрушением цел­люлозных цепей при длительном размоле.

Позднее была выдвинута физическая теория размола. Ее ав­торы Стречен (1926) и Кемпбелл (1932) пытались объяснить свой­ства, приобретаемые массой и бумагой при размоле, только одним физическим процессом измельчения волокон. При этом Стречен придавал большое значение процессу фибриллирования, объясняя связь между волокнами в бумаге механическим переплетением по­верхностных фибрилл, а Кемпбелл — силам поверхностного натя­жения воды, под влиянием которых волокна сближаются при сушке и образуют лучший контакт друг с другом.

Физическая теория размола также не могла объяснить причину возникновения межволоконных связей в бумаге и потерю проч­ности ее после увлажнения. Позже эти авторы выдвинули гипотезу «частичной растворимости» целлюлозы в воде и «рекристаллиза­цию» целлюлозных цепей при сушке, чтобы объяснить природу межволоконных связей в бумаге.

Дж. Кларк в 1943 г. выдвинул другую теорию размола. У Стречена он взял его концепцию о фибрилляции волокна, а у Кемпбелла — идею частичной растворимости целлюлозы в воде и действие поверхностного натяжения при сушке. Эти пред­ставления он дополнил своими наблюдениями о влиянии первичной стенки на набухание и фибрилляцию волокон. Однако и эту теорию нельзя было признать вполне удовлетворительной.

Еще раньше Я. Г. Хинчин высказал предположение, что при размоле происходит освобождение полярных гидроксильных групп у макромолекул целлюлозы, находящихся на поверхности микро­фибрилл наружных стенок волокна, и что, по-видимому, через эти группы соседние волокна связываются между собой в бумажном листе. Однако это предположение ничем не подтверждалось.

В 1940 г. Эллисом и Бассом было установлено, что межмолеку­лярное взаимодействие между цепями целлюлозы в клеточных обо­лочках волокна осуществляется через гидроксильные группы за счет водородной связи. Как известно, водородная связь — особый вид межмолекулярного взаимодействия, осуществляемого ато­мами водорода между двумя другими электроотрицательными атомами, например кислородом, фтором, азотом или хлором. Этот вид связи проявляется у веществ, обладающих высоким дипольным характером. Энергия водородной связи находится в пределах 3—8 ккал/'моль. Она значительно больше энергии связи сил ван дер Ваальса, но меньше энергии химической связи.

Водородная связь через кислород типа ОН. . . О возникает при расстояниях между атомами 2,55—2,75 А. Полагают, что в ориен­тированных участках целлюлозы гидроксильные группы целиком включены в водородную связь, а в аморфных — частично. При на­мокании целлюлозного материала вода проникает в доступные участки аморфной целлюлозы и разрушает водородную связь, за­меняя ее менее прочной водной связью также через водородный мостик. При дальнейшем набухании целлюлозы в отдельных ее участках образуются не только мономолекулярные, но и полимо­лекулярные водные пленки, причем связь между цепями ослабе­вает, а гибкость и пластичность волокон повышаются.

Открытие водородной связи в целлюлозных материалах сыграло важную роль в развитии современной теории размола. В основу ее положена гипотеза, что межволоконная связь в бу­маге имеет ту же природу, что и межмолекулярные связи в цел­люлозе. Основные положения современной теории размола были сформулированы автором еще в 1947 г. Одновременно анало­гичные взгляды на процесс размола были высказаны и другими исследователями

В современной теории размола особое значение придается слоистому, фибриллярному строению волокна, содержанию в нем гемицеллюлоз, способствующих набуханию и фибрилляции волокон. Благодаря этим процессам при размоле волокно стано­вится гибким и пластичным, увеличивается связанная поверхность между волокнами и образуются межволоконные связи в готовой бумаге .

Процесс фибрилляции заключается в ослаблении и разруше­нии связей между отдельными фибриллами и микрофибриллами клеточной стенки под влиянием механических воздействий и про­никновения воды в межфибриллярные пространства, т. е. в об­ласти аморфной целлюлозы, где сосредоточена главная часть гемицеллюлоз. Последние, располагаясь на поверхности фибрилл, усиленно набухают, повышая гибкость и пластичность волокон, что способствует скольжению фибрилл в клеточной стенке друг относительно друга.

Фибрилляция может происходить как на поверхности, так и внутри клеточной стенки волокна. В первом случае поверхность волокна разрушается и от нее отделяются фрагменты клеточных оболочек и фибрилл, образуя своеобразный ворс на поверхности волокна, видимый при большом увеличении микроскопа. Такая фибрилляция увеличивает наружную поверхность волокна и его способность к образованию межволоконных связей, однако она ослабляет прочность самого волокна и снижает сопротивление бумаги раздиранию. При внутренней фибрилляции отделения фи­брилл не происходит, повышается лишь гибкость и пластичность волокон в результате усиленного набухания гемицеллюлоз в меж­фибриллярных пространствах, ослабления и частичного разруше­ния связей между фибриллами. Такая фибрилляция сообщает волокну способность к образованию межволоконных связей, не снижая прочности самого волокна, а потому она является более желательной.

Некоторые исследователи высказывают предположение, что ге-мицеллюлозы, обладая более короткими, чем целлюлоза, цепями и ветвистым строением, способны очень сильно набухать, образуя подобие коллоидного раствора на поверхности фибрилл целлю­лозы. В таком состоянии они, обладая известной степенью по­движности, могут перемещаться и сорбироваться на поверхности волокон, что облегчает образование межволоконных связей между микрофибриллами соседних волокон через гидроксильные группы. Вначале при прессовании мокрого листа эта связь уста­навливается через гидратированную пленку воды на поверхности микрофибрилл, затем при удалении воды сушкой — через мономо­лекулярную пленку воды с более четкой ориентацией гидроксиль-ных групп и, наконец, через водородную связь при полном удале­нии воды сушкой и сближении поверхностей волокон силами поверхностного натяжения воды до необходимого расстояния 2,5—2,75 А. Сближению волокон при сушке способствуют пластич­ность и гибкость размолотого волокна и силы поверхностного натя­жения воды, величина которых, как показал Б. Кемпбелл , может достигать 100—200 кгс/см. Силы, стягивающие волокна в единую структуру, оказывают большое влияние на более тонкие и гибкие волокна. В результате действия этих сил бумага при сушке под­вергается значительной усадке и образует более плотный и проч­ный лист.

Резюмируя, можно сказать, что главное действие размола за­ключается в подготовке поверхности волокон для образования межволоконных связей и в придании волокнам способности свя­зываться между собой в прочный лист, что достигается частичным разрушением и удалением наружных клеточных оболочек, прида­нием волокнам гибкости и пластичности вследствие ослабления и частичного разрушения межфибриллярных связей вторичной кле­точной стенки (фибрилляция волокна) и усиленного набухания целлюлозного волокна и особенно гемицеллюлоз в межфибрилляр­ных пространствах и на поверхности фибрилл (гидратация во­локна при размоле). Термин гидратация здесь применяется в смысле коллоидно-физического взаимодействия целлюлозы с во­дой и достаточно хорошо характеризует сущность коллоидно-фи­зических явлений, происходящих с волокном при размоле.

Второе важное действие размола заключается в укорочении во­локон и частичном их расщеплении по длине, что необходимо для предотвращения флокуляции волокон при листообразовании и улучшения формования, а также для придания бумаге требуемой структуры при выработке тонких, жиронепроницаемых, впитываю­щих и других видов бумаги.

Таким образом, механические процессы измельчения волокон обусловливают главным образом структуру бумажного листа, а коллоидно-физические процессы — связь волокон в бумаге. Бла­годаря межволоконным силам связи бумага приобретает плот­ность и прочность, а пористость и пухлость ее снижаются.

1.3.Природа межволоконных сил связи и их формирование.

При­рода межволоконных сил связи в бумаге может быть различной, однако главным и основным видом этой связи является водород­ная связь через гидроксильные группы, расположенные на поверх­ности микрофибрилл соседних волокон. Энергия этой связи по оп­ределению Корте составляет 4,5 ккал/моль, а расстояние между гидроксильными группами, при котором она образуется, составляет 2,7 А. Наряду с водородной связью в бумаге действуют и силы ван дер Ваальса, однако их энергия связи мала и потому не может обеспечить достаточную прочность бумаги.

Прочность бумаги, отлитой в неполярной жидкости, например в бензине, или из целлюлозы, у которой гидрофильные группы за­менены гидрофобными, обусловлена только силами ван дер Ва-альса. Аналогичная картина наблюдается и у бумаги, изготовлен­ной из волокон минерального и органического происхождения: асбеста, стекловолокна, шерсти, синтетических волокон. Все они не имеют функциональных гидроксильных групп и не могут обра­зовать прочной связи, а потому из них нельзя приготовить сколько-нибудь прочную бумагу без введения специального связующего.

В настоящее время наличие водородной связи между волок­нами в бумаге можно считать вполне доказанным. X. Корте и X. Шашек путем обменной реакции дейтерия с водородом установили уменьшение количества гидроксильных групп в бу­маге, образованной из размолотых волокон, за счет образования межволоконных водородных связей. По данным этих исследовате­лей, в водородную связь включается от 0,5 до 2% гидроксильных групп, имеющихся в целлюлозе. Если учесть, что основное коли­чество гидроксильных групп в целлюлозном волокне включено в межмолекулярную водородную связь в кристаллитах, а также частично и в аморфных областях целлюлозы, то это уж не такая малая цифра. Она достаточно хорошо согласуется и с увеличе­нием количества воды, адсорбированной целлюлозным волокном при размоле. По данным Б. Кемпбелла , при сильном размоле целлюлозы поглощение воды по сравнению с немолотой целлюло­зой повышается на 4% и на такую же величину увеличивается общая поверхность волокна.

Доказательством образования водородной связи в бумаге мо­жет служить также и следующее наблюдение: предварительно растянутая бумага, у которой снята первичная ползучесть, релаксирует при повторном цикле нагрузки и ее снятии без поврежде­ния структуры. Такое поведение бумаги невозможно при наличии только механических сил трения между волокнами, оно доказы­вает существование молекулярных сил связи .

Разрешающая сила электронного микроскопа пока еще не по­зволяет рассмотреть отдельные водородные связи, однако тонкие перемычки из прядей и фибрилл между соседними поверхностями волокон хорошо видны на микрофотографиях, и нет сомнений в том, что эти связи имеют молекулярную основу.

Как уже указывалось, большую роль для формирования водо­родных связей между волокнами играют силы поверхностного на­тяжения воды, которые стягивают тонкие и гибкие волокна и при­водят их в тесное соприкосновение между собой при прессовании и сушке бумаги.

У бумаги из стекловолокна нарастание прочности до сухо­сти 25—30% происходит точно так же, как и у целлюлозной бу­маги, так как в этой стадии прочность бумаги обусловливается только силами поверхностного натяжения воды, однако при даль­нейшем обезвоживании сушкой прочность бумаги снова начинает снижаться и притом прогрессивно, падая до нуля, так как проч­ные связи у бумаги из стекловолокна не образуются. Однако если к стекловолокну прибавить подходящее связующее, например крахмальный или силикатный клей, то при сушке такой бумаги также начнут формироваться связи между волокнами и проч­ность бумаги будет возрастать.

1.4.Контроль за процессом размола

Для оценки качества массы при размоле применяют различ­ные методы и приборы. Степень помола массы или ее садкость определяют на приборах Шоппер-Риглера и канадским стандарт­ным, среднюю длину волокна — на приборах Иванова, Имсета и полуавтоматическом курвиметре, на котором также определяют и фракционный состав массы по длине волокон. Визуальную оценку структуры и размеров волокон производят с помощью ми­кроскопа и микропроекционного аппарата. Способность массы удерживать воду определяют по методу Джайме. При иссле­довательских работах определяют также скорость обезвоживания массы, сжимаемость, набухший объем волокна, удельную поверх­ность.

Степень помола массы в большинстве стран Европы опреде­ляют на приборе Шоппер-Риглера, в Америке, в Скандинавских странах и в Англии широко используется также и канадский стан­дартный прибор. На обоих этих приборах определяют способность бумажной массы пропускать через себя воду; полученные данные характеризуют степень разработки и измельчения волокон, а также степень их гидратации при размоле. Однако по показа­ниям этих приборов еще нельзя судить о средних размерах воло­кон. Устройство этих приборов хорошо известно и описание их приведено в любой книге по технологии бумаги.

Прибор Шоппер-Риглера не чувствителен в низкой (от 8 до 16° ШР) и в высокой областях размола массы (свыше 85— 90° ШР). Поэтому он малопригоден для анализа массы, приме­няемой для изготовления древесноволокнистых плит, а также массы для конденсаторной бумаги.

Для оценки структуры волокна при размоле массы пользуются микроскопом или микропроекционным аппаратом, который уста­навливают в темной комнате. Изображение волокна направляют на большой экран, разграфленный на квадраты, масштаб которых позволяет оценивать волокна по длине. Однако определение сред­ней длины волокна с помощью микроскопа сложно, требует опыта от работников и занимает много времени.

Следовательно, предпочтение следует отдать второму по­казателю, которым и надлежит пользоваться для производствен­ного контроля процесса размола массы и при проведении иссле­довательских работ.

В последние годы в Финляндии и Швеции были выпущены полуавтоматические приборы для определения фракционного со­става массы по длине волокон. В этих приборах микроскопическое изображение волокон отбрасывается на стеклянный столик при­бора, разграфленный на несколько секторов, и оператор с помо­щью курвиметра, снабженного мерным колесом, обводит изобра­жения всех волокон. При этом электронный счетчик сразу сумми­рует результаты анализа, регистрируя отсчеты по фракциям. На основании полученных результатов фракционного состава можно вычислить по указанным ранее формулам как среднеарифметиче­скую, так и средневзвешенную длину волокна. Эти приборы дают более надежные и быстрые измерения по сравнению с измерени­ями, выполненными с помощью обычного микроскопа, однако они значительно уступают в скорости определения средней длины во­локна на приборах Иванова и Имсета, а потому они менее при­годны для производственного контроля процесса размола.

В последнее время стали широко применять для оценки ка­чества массы при размоле, особенно при проведении научных ис­следований, показатель водоудерживающей способности массы после ее центрифугирования при определенных стандартных ус­ловиях обезвоживания (навеска 0,15 г абс. сухого волокна, цент­робежная сила 3000 гс): Этот показатель выражается в процен­тах удерживаемой волокном воды и характеризует степень набу­хания и гидратации волокон при размоле. Считают, что этот показатель лучше, чем степень помола по Шоппер-Риглеру, ха­рактеризует способность волокон к образованию межволоконных связей и получению прочной бумаги.

1.5.Направление процесса размола

Чтобы судить наиболее полно о процессе размола массы, не­обходимо контролировать не только степень помола, но и длину волокна. Соотношение в изменении этих двух показателей, назван­ное нами коэффициентом ужирнения К, позволяет судить о направ­лении процесса размола : идет ли он в сторону гидратации (ужирнения), или в направлении механического укорочения во­локон.

1.6. Влияние размола на свойства бумаги

При размоле массы с большим удельным давлением сопротив­ление готовой бумаги разрыву, излому и раздиранию было го­раздо ниже, чем при размоле исходного волокна при меньшем удельном давлении. Причина этого заключается в том, что в пер­вом случае процесс размола направлен больше в сторону укоро­чения волокна, а во втором — в сторону гидратации. Об этом можно судить по кривой изменения средней длины волокна при размоле и по коэффициенту ужирнения.

При размоле сульфатной целлюлозы наблюдаются те же за­кономерности, однако бумага получается при этом с большим сопротивлением разрыву, раздиранию и излому; само волокно ос­тается более длинным, хотя приходится применять при размоле более высокое удельное давление.

Рассмотрим типичное развитие основных свойств готовой бу­маги, происходящее в процессе размола исходной целлюлозы, и выясним закономерности, обусловливающие развитие этих свойств.

Примерно также изменяется и кривая сопротивления бумаги излому, но обычно эта кривая достигает максимума несколько раньше, т. е. при несколько меньшей степени помола целлюлозы, чем кривая разрывной длины. Кривая сопротивления раздиранию также имеет переломную точку, но она достигается раньше в первой стадии размола целлюлозы, а далее кривая снижается, следуя за из­менением длины волокна при размоле.

Следова­тельно, на показатель разрывной длины бумаги наибольшее влия­ние оказывают силы связи между волокнами, на показатель сопро­тивления излому они влияют меньше, а на показатель сопро­тивления раздиранию еще мень­ше, преобладающее же влияние на него оказывает длина волокна. Положение точки перегиба кривых прочности может изме­няться в зависимости от применяемого удельного давления при размоле и исходной прочности самого волокна.

Наиболее важными факторами, определяющими прочность бумаги являются: межволоконные силы связи, зависящие от вели­чины связанной поверхности и от концентрации связей на еди­нице площади контакта, длина волокон и отношение длины воло­кон к его ширине, прочность волокон, их гибкость и эластичность, ориентация волокон и распределение связей в листе бумаги, т. е. ее однородность.

Относительное значение перечисленных выше факторов раз­лично для разных показателей прочности бумаги. Так, для сопро­тивления бумаги разрыву (разрывная длина) первостепенное зна­чение имеют силы связи и прочность волокон, тогда как длина волокна, как и гибкость и эластичность волокон, имеет меньшее значение. Наоборот, для сопротивления бумаги излому первосте­пенное значение имеет наряду с длиной волокна и его прочностью эластичность волокон, а силы связи между волокнами здесь не играют такой большой роли, так как при испытании на излом бумага не испытывает большого напряжения на растяжение] Для сопротивления раздиранию наибольшее значение имеет длин*"а во­локон и их прочность, значительного же развития сил связи для этого показателя не требуется, и максимальное значение сопротив­ления раздиранию бумаги достигается уже при относительно не­большой величине межволоконных сил связи. Наоборот, усиление связей за счет размола или введения связующего снижает сопро­тивление бумаги раздиранию, так как облегчает разрыв волокон в плотной структуре листа.

При всех видах разрушения бумаги рвутся не только связи между волокнами, но и сами волокна. Количественные соотноше­ния разрыва связей и разрыва волокон могут быть весьма различ­ными и зависят главным образом от развития сил связи: чем сла­бее силы связи, тем легче они разрушаются и меньше рвутся сами волокна и, наоборот, чем сильнее развиты межволоконные силы связи и длиннее волокна, тем больше рвутся волокна и меньше разрушаются связи между ними.

Показатели объемного веса бумаги, впитывающей способности и воздухопроницаемости зависят главным образом от сил связи между волокнами. Кривая изменения впитывающей способности бумаги в зависимости от степени помола целлюлозы является как бы обратным изображением кривой соответствующего развития межволоконных связей в бумаге. По мере того, как эти силы связи растут, волокна сближаются между собой, поры в бумаге умень­шаются, что и приводит к понижению впитывающей способности.

Зависимость деформации бумаги после увлажнения от степени помола исходной целлюлозы носит линейный характер: деформа­ция бумаги увеличивается с повышением степени помола целлю­лозы. На этот показатель, кроме сил связи, влияют и другие факторы: ориентация волокон, условия отлива и сушки бумаж­ного полотна и др.

Из приведенных данных видно, что процесс размола целлю­лозы оказывает большое влияние на все основные свойства гото­вой бумаги. Главными определяющими факторами при этом яв­ляются изменения размеров волокон и величины межволоконных связей в бумаге.

1.7. Технологические факторы, влияющие на процесс размола

К факторам, определяющим процесс размола волокнистых ма­териалов, его скорость, экономичность и направление или харак­тер размола, относятся : продолжительность размола; удельное давление при размоле; концентрация массы; вид размалывающей гарнитуры; окружная скорость размалывающих органов; кислот­ность и температура массы при размоле; свойства волокнистых материалов; влияние гидрофильных добавок.

Из этих факторов главными управляемыми факторами про­цесса являются первые два, т. е. время размола и удельное дав­ление при размоле. Концентрация массы является вспомогатель­ным управляемым фактором. Остальные факторы практически ос­таются постоянными, неуправляемыми.

1.8. Продолжительность размола

От этого фактора зависят степень помола массы, укорочение и расщепление волокон, а также развитие межволоконных сил связи. В роллах периодического действия размол массы чере­дуется с длительными перерывами, когда волокна проходят через обратный канал ванны ролла. Поэтому процесс размола растяги­вается на несколько часов, тогда как при размоле в аппаратах непрерывного действия он протекает значительно быстрее, за не­сколько секунд. Однако и при размоле массы в аппаратах непре­рывного действия время размола (или время пребывания массы непосредственно в аппарате) является не менее важным факто­ром, позволяющим регулировать процесс. Увеличение времени обработки материалов в аппаратах непрерывного действия обычно достигается путем дросселирования массы на выходе из размалы­вающего аппарата при помощи задвижки, увеличения коэффици­ента рециркуляции массы или путем установки нескольких аппа­ратов последовательно в одном потоке. Это будет изложено под­робнее в разделе о непрерывном размоле массы.

Продолжительность размола массы в роллах периодического действия зависит от требуемых параметров массы, от конструкции ролла и типа применяемой гарнитуры, от удельного давления при размоле, свойств самого волокнистого материала и некоторых Других технологических факторов. Она может колебаться в преде­лах от 0,5—1 ч при размоле целлюлозы для бумаги с садким по­молом до 18—24 ч при производстве тончайшей конденсаторной бумаги.

При увеличении продолжительности размола пропускная спо­собность любого размалывающего аппарата понижается, при этом между пропускной способностью и временем обработки наблю­дается обратно пропорциональная зависимость. Соответственно повышается эффект обработки: увеличивается степень помола массы, изменяется средняя длина волокна и повышается проч­ность бумаги.

1.9. Удельное давление при размоле

Удельное давление при размоле влияет на характер размола (направление процесса), его скорость и эффективность. Так, если при размоле какого-либо волокнистого материала постепенно по­вышать удельное давление от нуля до высокого значения, то вна­чале волокна будут только расчесываться, затем начнут расщеп­ляться, раздавливаться и, наконец, укорачиваться. При этом ре­жущее действие размалывающей гарнитуры будет возрастать, а гидратирующее и фибриллирующее—снижаться, в результате чего прочность бумаги на разрыв, раздирание и излом будет сни­жаться, а пухлость и пористость бумаги при одинаковой степени помола массы будут повышаться.

Удельное давление при размоле связано с величиной зазора между размалывающими поверхностями рабочей части аппарата. В роллах, имеющих весовое или поршневое присадочное устройство ролльного барабана, величина зазора является функцией удель­ного давления, концентрации массы и свойств волокна. Между ножами размалывающих органов образуется волокнистая про­слойка, толщина которой тем меньше, чем выше удельное давле­ние, ниже концентрация, выше степень помола массы.

При работе с постоянным давлением зазор между ножами ус­танавливается автоматически и определяется степенью сжатия волокнистой прослойки. При размоле, по мере того как волокна измельчаются, гидратируются и становятся более пластичными, величина зазора между размалывающими поверхностями аппа­рата постепенно уменьшается. При размоле в роллах старой кон­струкции, не имеющих весового устройства, когда ролльный ба­рабан жестко закреплен в определенном положении с помощью винтового присадочного устройства и сохраняет постоянный зазор между ножами, по мере измельчения волокна и изменения свойств волокнистой прослойки размалывающий эффект постепенно ос­лабевает. Поэтому в процессе размола массы применяют ступен­чатую присадку ролльного барабана.

Расстояние между ножами ролльного барабана при работе ролла обычно находится в пределах от 0 до 1 мм. Величина зазора при расчесе волокна составляет обычно 0,5—0,8 мм, при легком размоле, при котором волокна будут не только расчесываться, но и расщепляться по длине волокна,— в пределах 0,2—0,4 мм, при средней интенсивности процесса размола — 0,1—0,2 мм и при сильном размоле с высоким удельным давлением — меньше 0,1 мм. Иногда роллы снабжаются указателями величины зазора между ножами, однако, как показала практика, подобные уст­ройства обычно плохо работают, так как величина зазора очень мала и на показания прибора влияют: степень износа ножей, ве­личина люфта в подшипниках ролльного барабана и др.

Удельное давление при размоле в аппаратах, имеющих весо­вое или поршневое присадочное устройство, является более на­дежным показателем этого процесса.

Аппараты непрерывного действия обычно работают с постоян­ным зазором между размалывающими органами, поскольку ха­рактер волокнистой массы при размоле остается неизменным. Ко­нические мельницы Жордана работают с меньшей, а гидрофайнеры и дисковые рафинеры с большей величиной зазора (около 0,2—0,3 мм) между ножами.

Величину удельного давления при размоле массы выбирают с учетом требуемых параметров массы и свойств вырабатываемой бумаги, типа размалывающего аппарата и гарнитуры, а также прочности исходного волокна. Для интенсивного укорочения воло­кон при минимальной их гидратации применяют высокое удель­ное давление, для интенсивной фибрилляции и продольного рас­щепления волокон при высокой гидратации — относительно низкое удельное давление. Прочные волокнистые материалы (сульфатную небеленую целлюлозу и тряпичную полумассу) размалывают при более высоком давлении, чем менее прочные материалы (сульфитную целлюлозу). Коротковолокнистую целлюлозу из лиственной древесины и однолетних растений (соломы, тростника и др.), а также макулатуру размалывают при низком удельном давле­нии, чтобы не укорачивать волокон, а подвергать лишь легкому рафинирующему воздействию.

1.10.Размалывающая гарнитура

Размалывающая гарнитура аппаратов может быть металличе­ская, базальтовая и комбинированная (из первых двух).

Металлическая гарнитура может быть литой (цельноме­таллической) и наборной (из отдельных ножей). Первая харак­терна для гидрофайнеров и дисковых рафинеров, вторая — для роллов и конических мельниц Жордана.

Базальтовая гарнитура применяется в роллах, в кониче­ских и дисковых мельницах в тех случаях, когда требуется жир­ный помол массы.

Комбинированная гарнитура применяется в роллах и иногда в конических мельницах.

Тип размалывающей гарнитуры следует выбирать с учетом ха­рактера требуемого размола и свойств вырабатываемой бумаги. Металлическая гарнитура в отличие от базальтовой позволяет, изменяя удельное давление при размоле, получить массу с любыми свойствами. Однако процесс размола с использованием этой гар­нитуры не всегда экономичен. Металлическая гарнитура эффек­тивна в тех случаях, когда требуется укорочение волокна. Когда нужно расщепление или раздавливание волокон и получение хо­рошо гидратированной массы жирного помола, целесообразнее применять базальтовую гарнитуру. Базальтовая гарнитура непри­годна для укорачивания волокна при малом его ужирнении.

Применение комбинированной гарнитуры из базальта и метал­лических ножей расширяет возможности процесса размола.

Эффективность работы роллов и конических мельниц с метал­лической гарнитурой и характер помола массы зависят от пра­вильного выбора толщины ножей. Тонкие ножи, толщиной 2—5 мм, применяют для садкого помола массы; средние по толщине ножи (6—8 мм) используют при выработке большинства массовых ви­дов бумаги; ножи толщиной 9—12 мм служат для получения массы жирного помола и в тех случаях, когда желательна гидра­тация волокон без существенного их укорочения.

В роллах на планке обычно ставят ножи на 2—-3 мм тоньше, чем на барабане: ножи на барабане труднее менять, чем на план­ках. У конических мельниц толщина ножей на статоре и роторе обычно одинакова.

Литая гарнитура используется для гидрофайнеров и диско­вых рафинеров при рафинирующем размоле целлюлозы в первой ступени, перед размолом в конических мельницах Жордана. У гид­рофайнеров на роторе и статоре устанавливают ножи толщиной 10—16 мм, а у рафинеров более тонкие.

Ножи роллов, конических и дисковых мельниц с наборной гар­нитурой изготовляются из нержавеющей стали разных марок и твердости, углеродистой высококачественной стали и бронзы. Мюллер-Рид с соавторами считают, что при размоле прочной сульфатной целлюлозы для лучшего укорочения волокон лучше всего применять ножи из твердой хромоникелевой стали (твердо­стью по Бринеллю 350—370 кгс/мм²). Такие ножи пригодны и для размола сульфитной небеленой целлюлозы. При размоле менее прочных волокнистых материалов и при желании получить менее укороченные волокна с большей степенью гидратации рекомен­дуется применять ножи из стали твердостью по Бринеллю 225— 275 кгс/мм². Ножи из марганцовистой стали и фосфористой бронзы твердостью 180—220 кгс/мм² применяются для рафинирующего и фибриллирующего размола при малом укорочении волокон.

Эти авторы придают очень большое значение микроструктуре материала ножей и считают, что размол массы можно значительно улучшить, создав надлежащую микроструктуру материала ножей. Чиаверина пришел к заключению, что для ускорения размола и повышения его эффективности следует применять пористые ножи. Ножи, изготовленные из пористого металла «Порал», по­зволяют получать при небольшом расходе энергии на размол массу низкой степени помола, но дающую очень прочную бумагу. Бухайер и Пижоль показали, что в дисковых рафинерах для рафинирующего размола волокна наиболее пригодна чугунная литая и базальтовая гарнитура, а для размола с укорочением во­локон— стальная. В обоих случаях достигается максимальная эффективность и экономичность процесса.

Из-за большой размалывающей поверхности, пористой струк­туры и наличия большого количества режущих кромок базаль­товая гарнитура создает значительное истирающее действие, и потому она весьма эффективна при жирном помоле массы. Приме­нение в роллах и конических мельницах Жордана ножей значи­тельной толщины для получения массы жирного помола нельзя признать целесообразным. Применять такие ножи рекомендуется в скоростных конических мельницах — гидрофайнерах, в которых действие гидратации усиливается эффектом гидроразмола вслед­ствие ударного действия гарнитуры при высоких скоростях вра­щения ротора. Наиболее рационален двухступенчатый размол, при котором гидратирующее действие достигается в одних аппа­ратах, а укорочение волокон до требуемых размеров — в других аппаратах, с тонкими ножами.

Для работы конических мельниц имеет значение не только материал гарнитуры и толщина ножей, но и конусность ротора, а также расположение ножей. При одиночном расположении но­жей с равными промежутками между ними достигается большее режущее действие ножей, а при групповом расположении повы­шается гидратация волокон. С увеличением конусности ротора конической мельницы уменьшается режущее действие аппарата.

Как показал В. Брехт, режущее действие ножей умень­шается при увеличении угла (в диапазоне от 0 до 40°) между но­жами ротора и статора размалывающих аппаратов, но при этом возрастает расход энергии на размол. Наиболее благоприятным углом между ножами барабана и планки у ролла он считает угол 6^е. При таком расположении ножей ролл работает более ста­бильно, с меньшим шумом, исключается возможность западания и ударов ножей и вместе с тем достигается наиболее эффективная и экономичная работа аппарата.

1.11. Окружная скорость размалывающего органа

Окружная скорость размалывающего барабана роллов пери­одического действия составляет обычно 10—12 м/сек, скорость ротора конических мельниц Жордана (по среднему диаметру ро­тора) — в пределах 10—23 м/сек (у мельниц с интенсивным режу­щим действием 10—16 м/сек, а у мельниц с большим гидратирующим действием 17—23 м/сек), у гидрофайнеров — в пределах 25—33 м/сек, у дисковых рафинеров —в пределах 20—45 м/сек (по большому диаметру).

Окружная скорость размалывающего аппарата обычно не ре­гулируется в процессе работы, однако часто возможна работа ко­нических и дисковых мельниц при разных скоростях; в зависимо­сти от назначения мельницы устанавливают электродвигатель с соответствующим числом оборотов.

С увеличением числа оборотов размалывающего органа при всех прочих равных условиях снижается режущее и повышается гидратирующее действие аппарата при размоле волокна. Это про­исходит, по-видимому, вследствие возрастания эффекта гидрораз­мола за счет ударного действия ножей о массу, а также ударов самой массы о стенки размалывающего аппарата, так как живая сила этих ударов возрастает пропорционально квадрату скорости. Наряду с этим возрастает и напряжение сдвига в зазоре между размалывающими органами аппарата, которое приводит к усилен­ной фибрилляции и гидратации волокна. По этой причине ско­ростные размалывающие аппараты,— гидрофайнеры и дисковые рафинеры,— снабженные к тому же и более толстыми ножами и работающие при более высокой концентрации массы, больше гидратируют и расчесывают волокна, а мельницы Жордана, ра­ботающие на меньших скоростях при меньшей концентрации массы и с более тонкими ножами, больше укорачивают волокно.

1.12.Кислотность массы

Изменение кислотности среды в пределах рН 5—8,5, при кото­ром обычно производится размол, не оказывает существенного влияния на скорость процесса размола и его эффективность. Уве­личение рН среды до 10—11 ускоряет процесс размола и позво­ляет снизить расход энергии на 15—20%, так как набухание во­локна повышается, однако целлюлоза при этом желтеет. Пожел­тение целлюлозы, как показал В. Гартнер, можно устранить введением в бумажную массу наряду со щелочью окислителей, например перекиси водорода, в количестве менее 1% от веса во­локна. По данным этого автора, расход едкого натра (для созда­ния рН массы 10—10,5) и окислителя экономически оправды­вается, так как стоимость сэкономленной энергии выше стоимости затрат на химикаты, а получаемая бумага обладает более высо­кой разрывной длиной (на 10%) и сопротивлением излому (на 25%).

1.13. Температура массы

Повышение температуры массы при размоле неблагоприятно отражается на этом процессе и на свойствах получаемой бумаги. Длительность размола увеличивается, волокна больше укорачи­ваются при размоле, а гидратация их снижается, что приводит к тому, что прочность бумаги из такой массы снижается, а пухлость, пористость и впитывающая способность бумаги повышаются. Эти свойства бумаги изменяются потому, что явления гидратации и набухания целлюлозного волокна носят экзотермический харак­тер. Чем ниже температура массы при размоле, тем сильнее набу­хают, гидратируются и фибриллируются волокна и тем больше увеличивается их пластичность. Понижение температуры массы способствует сокращению продол­жительности процесса размола и снижению расхода энергии при одновременном повышении механи­ческой прочности бумаги.

2. АППАРАТЫ РОУ. КОНИЧЕСКИЕ И ДИСКОВЫЕ

МЕЛЬНИЦЫ

2.1.Конические мельницы

Непрерывный размол бумажной массы находит в настоящее время все большее применение и вытесняет ролльный размол. Из большого количества различных размалывающих аппаратов непре­рывного действия наибольшее значение имеют конические мель­ницы и дисковые рафинеры. Кроме того, применяются роллы не­прерывного действия, мельницы Мордена, полуконические мель­ницы, супротонаторы и др.

Коническая мельница, изобретенная Иосифом Жорданом в 1848 г., длительное время использовалась лишь как подсобный размалывающий аппарат в дополнение к роллам и самостоятель­ного значения не имела. Она применялась для домалывания массы после роллов и для лучшего рафинирования волокна перед поступ­лением его на бумагоделательную машину.

Только в начале 30-х годов настоящего столетия были сделаны первые попытки осуществить непрерывный размол массы в одних конических мельницах. У нас такие опыты были проведены в 1934 г. Н. О. Зейлигером [51] на Вишерском комбинате при выработке пис­чей и бумаги для печати из 100% сульфитной беленой целлюлозы. Несмотря на то, что эти и другие опыты, проведенные за рубежом, показали значительные преимущества непрерывного размола бу­мажной массы перед периодическим размолом в роллах, особенно при выработке массовых видов бумаги в условиях специализации бумагоделательных машин, значительное распространение непре­рывный размол в конических и дисковых мельницах получил зна­чительно позже.

В настоящее время из конических мельниц наибольшее приме­нение находят мельницы Жордана (с наборной гарнитурой) и гидрофайнеры (с литой гарнитурой). Первые отличаются более тон­кими ножами, работают с меньшей окружной скоростью конуса, при более низкой концентрации массы и производят размол воло­кон при значительном их укорочении. Вторые отличаются более толстыми литыми ножами, работают при более высокой окружной скорости конуса, с более высокой концентрацией массы и произво­дят рафинирующий, расчесывающий размол, при котором волокна не претерпевают значительного укорочения, однако они хорошо фибриллируются, гидратируются и дают достаточно прочный лист бумаги, в особенности по показателям сопротивления раздиранию и излому при относительно низкой степени помола по Шоппер-Риглеру.

К коническим мельницам можно отнести также мельницы Мор­дена, получившие теперь большое распространение за рубежом, и полуконические мельницы.

Чаще всего непрерывный размол бумажной массы ведут в две ступени, в гидрофайнерах и в мельницах Жордана. Иногда его осу­ществляют в три ступени, используя эти и другие аппараты, напри­мер мельницы Мордена и дисковые рафинеры, и применяя различ­ную размалывающую гарнитуру. При выработке массовых видов бумаги из массы сравнительно садкого помола ее размол может быть осуществлен в одну ступень в мельницах Жордана или в гид­рофайнерах.

Коническая мельница Жордана (рис. 1). Она состоит из кони­ческого ротора с отдельными, закрепленными на нем, ножами и статора (кожуха) с такими же ножами. Конический ротор (рис.2)

Приводится в движение от электродвигателя через эластичную муфту сцепления, допускающую осевое перемещение конуса отно­сительно неподвижного кожуха, чем достигаются сближение ножей ротора и статора и необходимая присадка размалывающего ор­гана. Перемещать конус в осевом направлении можно с помощью ручного маховичка через червячную или зубчатую передачу, а также с помощью электрического, пневматического или гидравли­ческого серводвигателя. В последнем случае возможна присадка конуса с пульта управления и автоматизация процесса размола.

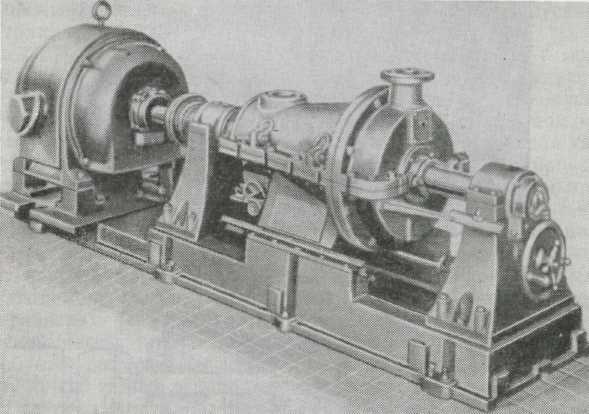

Рис 1. Общий вид конической мельницы Жордана: 1— кожух (статор); 2 — присадочное устройство; 3 — вход массы; 4 — выход массы

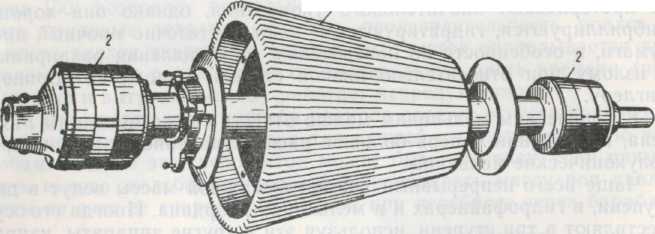

Рис. 2. Ротор мельницы Жордана:

1- конус (ротор); 2 — подшипники

Масса внутри мельницы перемещается не только за счет гид­равлического напора при ее входе в узкий конец мельницы, но и за счет центробежной силы, увеличивающейся при движении массы от малого диаметра конуса к большому. Наблюдения, проведенные в последнее время рядом исследователей как у нас, так и за рубежом (Пашинский, Шильников, Хальме и Сирьянен), пока­зали, что масса внутри мельницы совершает сложное движение и в зависимости от величины напора внутри мельницы всегда имеется больший или меньший обратный поток массы, движущейся в пазах между ножами от широкого конца мельницы к узкому. Это говорит о том, что волокнистая масса не может беспрепятственно пройти между ножами без размола.

Конический ротор может быть изготовлен вместе с валом из одного куска металла, но может быть и полым чугунным, закреп­ленным на стальном валу. В продольные пазы на поверхности ко­нуса вставляют ножи, которые крепятся к ротору стальными коль­цами, и между ними закладываются деревянные прокладки. При­меняют и другие методы крепления ножей на конусе и кожухе ко­нических мельниц Жордана.

Ножи на конусе располагают по образующей с промежутками 15—30 мм, которые суживаются к узкому концу конуса. Обычно на конусе устанавливают ножи двух размеров: длинные, по всей длине конуса, и короткие, между длинными в широком конце мельницы.

Кожух мельницы изготовляют обычно из чугуна разъемным из двух половин и часто с ребрами жесткости, чтобы ножи не вибри­ровали при работе мельницы. Ножи на кожухе изогнуты под углом 170—174° и установлены так, что ножи конуса набегают на вер­шину угла этих ножей, что предотвращает западание ножей при работе мельницы и улучшает размалывающее действие аппарата. У других конструкций мельниц Жордана кожух выполнен неразъ­емным, из одной чугунной отливки. Расстояние между ножами кожуха обычно бывает несколько меньше, чем на конусе, и состав­ляет 10—20 мм. Высота выступа ножей на роторе и статоре обычно равна 10—20 мм. Толщина ножей у мельниц Жордана изменяется от 5 до 10 мм. Более тонкие ножи, толщиной 5—7 мм, применяют у конических мельниц Жордана, устанавливаемых во второй или третьей ступени размола после гидрофаинеров или дисковых рафи­неров для укорочения волокон, более же толстые ножи, 8—10 мм, применяют при размоле массы в одну ступень с меньшим укоро­чением волокон.

У конических мельниц Жордана срок службы ножей зависит от их толщины и материала, из которого они изготовлены, и сте­пени присадки, а также от кислотности среды и может колебаться в пределах от 1 до 3 и более лет. Мельницы Жордана могут быть снабжены базальтовой и полубазальтовой гарнитурой.

Конические мельницы создаются разных типоразмеров с конус­ностью ротора 11—24°. Мощность двигателя колеблется от 60 до 600 кет, окружная скорость по диаметру от 8 до 22 м/сек. Некото­рые конструкции мельниц позволяют работать при разных окруж­ных скоростях. Мельницы Жордана, предназначенные для укороче­ния волокон, работают при скорости 8—12 м/сек. Если при размоле необходимо подвергнуть волокно большему гидратирующему действию при меньшем укорочении, применяют конические мель­ницы с более толстыми ножами, работающие со скоростью 14—22 м/сек.

Угол конуса мельницы также влияет на характер размола, а именно: уменьшение угла конуса приводит к усилению режущего действия ножей мельницы, а увеличение угла — к уменьшению этого действия.

На характер размола массы влияет также расположение ножей на конусе мельницы. При групповом расположении ножей мельница работает с меньшим режущим действием, чем при их одиночном расположении через равные промежутки.

Конические мельницы Жордана в СССР выпускаются таких же типоразмеров с углом конуса 22°, а также с базальтовой гар­нитурой (марки МКБ).

Как видно из таблицы, мельницы марки МКН в зависимости от их назначения и требований производства могут выпускаться в двух вариантах по мощности электродвигателя, а следовательно, и скорости вращения ротора.

Конические мельницы Шартля — Миами фирмы Блек-Клоусон (США) выпускаются 11 типоразмеров с различными углами кону­сов и мощностью двигателя от 25 до 588 кет.

Широкое применение находят также конические мельницы Жор­дана Мессон-Миджет (Англия) и скоростные мельницы Джонса (США).

Скоростная мельница Джонса отличается малым габаритом, малым весом и компактностью. Она имеет конус дли­ной 500 мм и диаметром 350/200 мм, снабжена роликовыми под­шипниками и двигателем мощностью 55 или ПО кет (число оборо­тов 900 или 1200 в минуту). Она очень экономична по расходу энергии и позволяет точно контролировать качество массы (имеется указатель зазора между ножами ротора и конуса). Под­бирая соответствующую гарнитуру и электродвигатель, можно под­вергать массу в этой мельнице как режущему, так и гидратирующему действию. Применяется скоростная мельница Джонса для размола тряпичной полумассы и целлюлозы при производстве вы­сокосортных, конденсаторных и других видов бумаги .

Гидрофайнер. Гидрофайнеры представляют собой скоростные конические мельницы с цельнометаллической литой гарнитурой, предназначенные для расчеса, рафинирования и гидратации массы без существенного укорочения волокна. Они отличаются малым га­баритом, очень компактны и обладают вместе с тем сравнительно высокой производительностью.

Рис. 3. Скоростная мельница Джонса

Наиболее распространен у нас гидрофайнер первой величины типа «Дилтс» завода Тампелла (рис. 4). Ротор диаметром 235/387 мм и длиной 673 мм насажен на стальной вал, снаружи имеет ножевую рубашку из хромистой стали, на которой выфрезерованы ножи трех размеров по длине толщиной от 10 до 14 мм в количестве 48 шт. (24+12+12).

Чугунный корпус статора, как и ротор, снабжен съемной ноже­вой рубашкой из хромистой стали с выфрезерованными зигзаго­образными ножами двух размеров (58 шт.) и толщиной 10—12 мм.

Подшипники ротора сферические, перемещающиеся вместе с ва­лом при его передвижении вдоль оси. На валу ротора со стороны

входа массы установлена крыльчатка для гона массы. Присадка ротора производится перемещением его в осевом направлении, как и у мельниц Жордана, при помощи ручного маховичка. Некоторые современные конструкции гидрофайнеров снабжены электрическим, пневматическим или гидравлическим присадочным устройством, управляемым со щита.

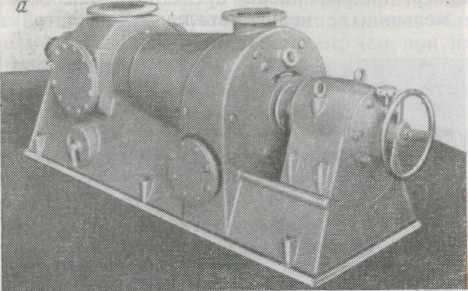

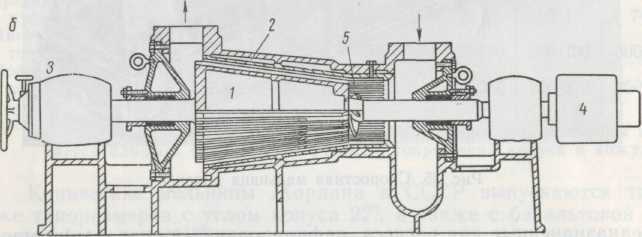

Рис. 4. Гидрофайнер:

а — общий вид; б —разрез; / — ротор; 2— статор; 3 — присадочное устройство; 4 — муфта 5 — крыльчатка

Ротор гидрофайнера приводится во вращение от электродвига­теля мощностью 150 кет (число оборотов 1450 в минуту) без про­межуточного редуктора. При этом окружная скорость по среднему диаметру ротора составляет около 24 м/сек.

Благодаря установке на валу крыльчатки гидрофайнер может работать при концентрации массы до 6%. Такая концентрация массы, как известно, лучше способствует гидратирующему дей­ствию размола, чем более низкая, при которой обычно работают конические мельницы. Поэтому при двухступенчатой схеме размола на гйдрофайнерах и мельницах Жордана целесообразно иметь со­ответствующие концентрации массы на каждой ступени размола.

Гидрофайнеры завода Тампелла выпускаются трех величин с мощностью двигателя 65, 150 и 260 кет. Гидрофайнеры Блек-Клоусон (США) выпускаются разных типоразмеров с мощностью двигателя от 37 до 300 кет и снабжаются автоматическим приса­дочным устройством «Дюотролл» (электродвигатель), управляю­щим присадкой ротора по заданной программе и поддерживающим нагрузку аппарата постоянной.

Большое применение получили у нас также гидрофайнеры Юль-хафайнер, выпускаемые в Финляндии, и Эшер-Висс, выпускаемые в Австрии.

В СССР гидрофайнеры выпускаются шести величин с мощно­стью двигателя от 55 до 600 кет и пропускной способностью от 5 до 150 т массы в сутки. Все гидрофайнеры имеют угол конуса 22° и могут работать в зависимости от назначения при разном числе оборотов ротора и разной мощности двигателя. (Подробная харак­теристика отечественных гидрофайнеров марки МКЛ приведена в «Справочнике бумажника», т. II, 1965 г.) Они с успехом приме­няются при двухступенчатой схеме размола в комбинации с мель­ницами Жордана при выработке многих видов бумаги из целлю­лозы и в особенности крафт-мешочной, электроизоляционных и других видов бумаги из сульфитной целлюлозы и древесной массы. В последнем случае размол целлюлозы можно проводить на одних гйдрофайнерах. При выработке бумаги с высоким содержанием древесной массы, например газетной или типографской № 2 и 3, не требуется размол целлюлозы до высокой степени помола. Цел­люлозу нужно только освободить от пучков (рафинировать), расче­сать и слегка гидратировать. Более экономично такой размол осу­ществляется на гйдрофайнерах.

При размоле бумажной массы в гйдрофайнерах степень помола массы растет незначительно, поэтому масса легко обезвоживается на сетке бумагоделательной машины. Наряду с этим улучшаются механические свойства бумаги, особенно сопротивление раздира­нию, надрыву и излому, так как волокно хорошо фибриллируется и гидратируется при размоле без значительного укорочения и при­обретает пластичность.

2.2. Схемы установок и работа конических мельниц.

Конические мельницы могут быть использованы для домалывания и рафиниро­вания массы в дополнение к роллам, а также в качестве самостоя­тельных размалывающих аппаратов непрерывного действия. В за­висимости от назначения схемы их установок могут быть различными. В первом случае конические мельницы могут уста­навливаться либо в ролльном отделе между массным и машинным бассейнами, либо после машинного бассейна непосредственно перед бумагоделательной машиной. Вторая установка предпочтительнее, так как позволяет быстрее исправлять недостатки качества массы, поступающей из ролльного отдела, и лучше приспосабливать ее к требованиям производства. Конической мельницей в этом случае управляет сеточник. Коническую мельницу для рафинирования и регулирования помола массы устанавливают сравнительно неболь­шой производительности с таким расчетом, чтобы она была полно­стью загружена, иначе аппарат будет работать неэкономично.

При использовании конических мельниц в качестве самостоя­тельных размалывающих аппаратов непрерывного действия при­меняются циклические и непрерывные схемы размола. Первая из них приме­няется при сравнительно небольшой производительности установки и мо­жет быть использована при размоле до высокой степени помола массы. Она может с успехом применяться при выработке широкого ассортимен­та бумаги на одной и той же бумагоде­лательной машине, так как позволяет менять характер размола волокна.

Количество размолотой массы, поступающей в метальный бас­сейн, устанавливается с таким расчетом, чтобы обеспечить беспере­бойную работу бумагоделательной машины. Эффект обработки массы в этой системе зависит от степени присадки ротора мель­ницы и величины потока размолотой массы, возвращающейся в мельницу (т. е. от коэффициента рециркуляции). Чем больше за­гружена мельница и чем меньше от нее отводится размолотой массы в бассейн готовой массы, тем выше эффект ее обработки (больше увеличивается степень помола по Шоппер-Риглеру).

Таким образом, в обеих схемах непрерывного размола массы в конических мельницах эффективность обработки массы регули­руется присадкой размалывающих органов мельниц, а также отбо­ром размолотой массы (или производительностью мельницы). Сле­довательно, между эффектом обработки массы и производительно­стью конической мельницы существует обратная зависимость, производительность мельниц зависит от вида волокна и требуе­мой степени помола массы.

Принципиальная разница между двумя вышеуказанными схе­мами непрерывного размола массы заключается в том, что при размоле массы по второй схеме с рециркуляцией процесс обра­ботки волокна прерывается на время циркуляции массы в бачке (при этом волокно лучше набухает). Кроме того, размол массы протекает при меньшем гидравлическом давлении в мельнице. В схеме с рециркуляцией напор массы не превышает обычно 2—3 м вод. ст., тогда как при подаче массы в мельницу насосом этот на­пор может достигать гораздо больших значений. Повышение гид­равлического давления внутри мельницы при сильном дросселиро­вании массы задвижкой на выходном массопроводе приводит к воз­растанию потребления мощности мельницей, и этот повышенный расход энергии на размол не компенсируется пропорциональным возрастанием эффекта обработки массы.

Таким образом, в отношении расхода энергии на размол эта схема, по-видимому, имеет некоторые преимущества перед схемой с дросселированием массы на выходе из последней мельницы. Тем не менее вторая схема проще и имеет более широкое применение на бумажных и картонных предприятиях, нежели первая. Как по­казала практика, схема включения мельниц с дросселированием массы на выходном трубопроводе работает достаточно эффективно при сравнительно большой пропускной способности мельниц и, сле­довательно, при малом дросселировании массы, когда гидравличе­ское давление массы внутри мельницы не очень велико.

2.3.Мельница Мордена

Мельница Мордена является разновидностью конической мель­ницы с регулируемым рециркуляционным потоком массы внутри самой мельницы. Она очень компактна, производительна и позво­ляет вести достаточно

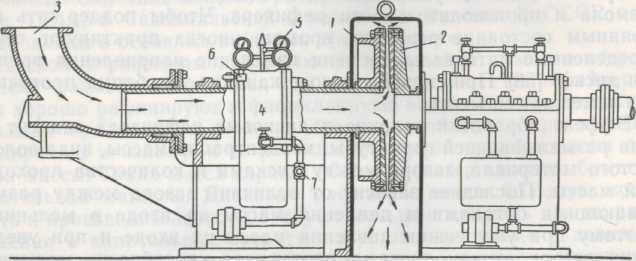

5. Рис. 5. Мельница Мордена «Стокмейкер»:

1 — общий вид и разрез мельницы; 2 — ротор; 3 — статор; 4 — рециркуляцион­ный клапан; 5 — присадочный маховичок;

6 — крыльчатка

эффективно как рафинирование, так и раз­мол с укорочением волокна.

Современная мельница Мордена (рис. 5) представляет собой размалывающий аппарат непрерывного действия. Мельница со­стоит из вращающегося полого ротора, соединенного непосред­ственно с электродвигателем эластичной муфтой, и неподвижного статора (кожуха), соединенного с маховичком присадочного меха­низма.

Ротор и статор неразъемные и изготовлены из отдельных отливок хромистой стали или фосфористой бронзы (при работе в слабокислой среде). Ножи на роторе установлены на таком же расстоянии друг от друга, как и на ролльном барабане, а на ста­торе— с меньшими промежутками.

Масса подается насосом внутрь полого ротора под давлением около 1,75 кгс/см² и при помощи крыльчатки, насаженной на конце вала, прогоняется между ножами ротора и статора в направлении от широкого конца мельницы к узкому, при этом давление массы повышается до 3,5—4,2 кгс/см². Из выпускной камеры массу при помощи клапанов можно направить на выход или снова в прием­ную камеру, а затем обратно в мельницу. В первом случае мель­ница будет работать с однократным пропуском массы, во втором — с многократным (с рециркуляцией). Величину рециркуляционного потока массы, а следовательно, и степень обработки волокна и производительность мельницы при помощи указанных клапанов можно регулировать в широких пределах.

До 1952 г. мельницы Мордена выпускались с двигателем мощностью 11О кВт для размола сульфитной целлю­лозы и 150 кВт для размола сульфатной целлюлозы. Число оборо­тов ротора 750—900 в минуту, вес мельницы 2—3 г, число ножей на роторе 40 и на статоре 63. Окружная скорость ротора на широ­ком конце аппарата 17,5—21 м/сек. Максимальная пропускная способность аппарата 100 г в сутки. Коэффициент полезного дей­ствия мельницы 60—65%.

Конические мельницы Мордена работают при концентрации массы 2—5% и применяются при выработке широкого ассорти­мента бумаги: писчей, для печати, крафт-мешочной, папиросной, пергамина и др. Устанавливают их в качестве самостоятель­ных размалывающих аппаратов непрерывного действия как в раз­мольно-подготовительном отделе, так и непосредственно перед бумагоделательной машиной. При необходимости получить массу высокой степенью помола в одном потоке устанавливают последо­вательно две и более мельницы.

2.4. Дисковые рафинеры

Дисковые рафинеры — размалывающие аппараты непрерывного действия. В настоящее время они находят широкое применение в производстве бумаги, картона, полуцеллюлозы и древесноволок­нистых плит. Все шире начинают применяться для непрерывного размола бумажной массы и в ряде случаев вытесняют конические мельницы. Особенно широкое распространение они получили в Ка­наде, США, в Скандинавских странах и в Японии. В СССР они установлены в основном на новых предприятиях.

Дисковые рафинеры применяются в первой и даже во второй ступени размола целлюлозы, где они вытесняют гидрофайнеры. Они хорошо рафинируют и фибриллируют волокно без укорочения, повышая прочностные свойства бумаги, особенно сопротивление раздиранию и излому, и ее растяжимость при низкой степени по­мола массы. Такая масса хорошо обезвоживается на сетке бумаго­делательной машины. Дисковые рафинеры имеют большую мощ­ность и производительность, требуют меньшие площадь для их раз­мещения и капитальные затраты на установку, проще и дешевле в обслуживании, расходуют меньше энергии на размол и экономич­нее в работе, чем конические мельницы.

В последующих стадиях размола наряду с коническими мель­ницами Жордана с успехом применяются трехдисковые рафинеры фирмы Спроут-Вальдрон.

Дисковые рафинеры с базальтовой гарнитурой особенно при­годны для размола коротковолокнистой целлюлозы из лиственных пород древесины и однолетних растений — соломы, багассы, трост­ника и др. Кроме того, они в последнее время получили применение для размола волокнистых материалов при высокой концентрации массы, 20—30%.

Дисковые рафинеры выпускаются с двумя и тремя дисками. У первых могут вращаться один или оба диска (в разных направ­лениях), у вторых вращается лишь один средний диск. Мельницы с двумя дисками выпускаются фирмами Сутерленд (только с одним вращающимся диском), Бауера, Спроут-Вальдрон. В СССР изго­товляются рафинеры марок МФ и ФД. Мельницы с тремя дисками выпускаются фирмами Спроут-Вальдрон и Бертрам.

Двухдисковые мельницы обычно изготовляются с литой гарни­турой иногда с базальтовой, трехдисковые — как с литой, так и с наборной гарнитурой. В бумажном и картонном производстве применяются обычно двухдисковые рафинеры с одним вращаю­щимся диском и трехдисковые, работающие при концентрации массы 3—5%. Двухдисковые рафинеры, у которых оба диска вра­щаются в разные стороны, применяются главным образом для размола щепы и других волокнистых отходов в производстве древесноволокнистых плит и работают при концентрации от 8— 10% до 12-15%.

Размалывающая гарнитура обычно выполняется в виде шести сменных сегментов, закрепляемых на внутренней поверхности дис­ков. Сегменты выполняются из чугуна или стали. Расположение и форма канавок на сегментах выбираются в зависимости от вида и характера обработки волокнистого материала. Обычно канавки располагаются кольцевыми рядами с разным углом наклона в каж­дом ряду к радиусу диска, а глубина канавок уменьшается от центра к периферии. По мере износа кромки канавок затупляются и глубина канавок уменьшается, что отражается на характере размола и производительности рафинера. Чтобы поддержать по­стоянным состояние режущих кромок, иногда практикуют через определенные интервалы времени изменение направления враще­ния дисков. При сильном износе канавки углубляют проточкой или заменяют сегменты.

Эффект обработки волокна в дисковых рафинерах зависит от типа размалывающей гарнитуры, концентрации массы, вида волок­нистого материала, зазора между дисками и количества проходя­щей массы. Последнее зависит от величины зазора между разма­лывающими органами и давления массы на входе в мельницу. Поэтому при увеличении давления массы на входе и при увели­чении зазора между дисками пропускная способность мельницы возрастает, а эффект обработки снижается.

Обычно дисковые рафинеры устанавливают параллельно в одну или две ступени, причем избыток массы из общего сборника раз­молотой массы направляют обратно по переливному рециркуля­ционному массопроводу в приемный бассейн. Изменяя количество рециркулируемой массы, можно значительно повысить эффект об­работки бумажной массы.

Последовательная установка дисковых рафинеров обычно не практикуется, так как она затрудняет регулирование давления массы у рафинеров, расположенных в одной цепочке.

Обычно дисковые рафинеры работают при величине зазора между дисками 0,1—0,2 мм, давлении массы на входе около 2 кгс/см² и при достаточно высокой нагрузке двигателя.

Рафинер Сутерленда. Рафинер Сутерленда имеет два диска, из которых один неподвижен, а другой вращается от элек­тродвигателя через эластичную муфту. Масса подается под напо­ром по трубе и через центральное отверстие в неподвижном диске проходит в зазор между дисками рафинера. Далее под влиянием центробежной силы и напора масса продвигается к периферии, подвергаясь обработке между размалывающими поверхностями дисков.

Диски рафинера толщиной 50 мм литые, сменные с выфрезеро-ванными на них параллельными канавками, глубина которых сни­жается от центра к периферии. Общий срок службы дисков 10 лет, а время между проточками канавок 6—8 месяцев. Присадка раз­малывающих органов производится перемещением в осевом на­правлении неподвижного диска при помощи гидравлического поршня.

Процесс размола массы в рафинере Сутерленда регулируют изменением его пропускной способности (изменяя давление массы на входе и выходе из рафинера при постоянном зазоре между дис­ками) и оптимальной потребляемой мощности, обеспечивающих надлежащую обработку волокнистого материала, а также изме­нением величины рециркулируемого потока, возвращаемого на ра­финер. При понижении давления массы до 0,2 кгс/см² электродвигатель мельницы автоматически отключается во избежание повреж­дения дисков .

Рис. 6. Дисковый рафинер Сутерленда:

1 — неподвижный диск; 2— вращающийся диск; 3 — вход массы; 4 — гидравлический

цилиндр для присадки неподвижного диска; 5 — манометр; 6 — указатель перемещения

диска; 7—регулирование воды на поршень

Рафинеры работают при концентрации массы 3—4,5% и при­меняются для размола бумажной массы при выработке всевоз­можных видов бумаги (в том числе мешочной, оберточной, салфе­точной, книжной, писчей, шелковки, а также крафт-картона). Кроме того, эти рафинеры используются для рафинирования цел­люлозы и полуцеллюлозы после варки. Рафинеры Сутерленда вы­пускаются четырех величин с дисками диаметром от 864 до 1372 мм и мощностью двигателя от ПО до 750 кет.

Двухдисковые рафинеры с двумя вращающимися дисками. Ра­финер этого типа состоит из двух цельнометаллических дисков со сменными секторами, на поверхности которых выфрезерованы канавки. Оба диска вращаются в разные стороны от двух электродвигателей. Волокнистый материал подается специальным питателем через боковое отверстие в одном из дисков. Присадка дисков осуществляется осевым перемещением одного из дисков при помощи ручного маховичка со стороны, противоположной входу массы.

Рафинеры этого типа применяются для рафинирования волок­нистых отходов при выработке грубых оберточных видов бумаги и картона, а также для размола щепы в производстве древесно­волокнистых плит. Размол щепы производится при высокой кон­центрации— 12—15%.

3. РАСЧЁТНАЯ ЧАСТЬ

3.1. Выбор композиции вырабатываемой продукции и основного агрегата

Бумага должна обладать хорошим восприятием печатных красок, иметь прочную поверхность и не должна пылить.

Просвет бумага должен быть равномерным и соответствовать образцу, согласованному между потребителем и изготовителем.

Разнооттеночность в одной партии бумаги не допускается.

Обрез кромок бумаги должен быть чистым и ровным.

Намотка бумаги должна быть равномерной и плотной по всей ширине рулона.

В бумаге не допускаются складки, морщины, залощенные и матовые полосы, пятна, в том числе просвечивающие, надрывы и отверстия, видимые на просвет невооруженным глазом.

В рулонной бумаге допускаются малозаметные морщины и другие дефекты, кроме надрывов и отверстий, которые не могут быть обнаружены в процессе перемотки, если показатель этих внутрирулонных дефектов, определенный по ГОСТ 13525.5—68, не превышает 1,0%.

Число склеек в рулоне не должно превышать двух, для
бумаги марки В и поставляемой на экспорт — одной, а для бумаги
с государственным Знаком качества — одной на 10 рулонов для
бумаги форматом до 90 см включительно, и одной на 5 рулонов
для бумаги форматом свыше 90 см.

Концы полотна бумаги в местах обрывов должны быть прочно склеены по всей ширине рулона без склеивания смежных слоев.

По показателям качества бумага первого сорта должна соответствовать нормам, указанным в таблице.

Таблица 1

Наименование показателя	Норма для бумаги марки А	Метод испытания
Состав по волокну, % Целлюлоза сульфитная белёная хвойная по ГОСТ 3914-74 , не менее Целлюлоза сульфитная белёная лиственная по нормативно- технической документации, не более	80 20	По ГОСТ 7500-75
Масса бумаги площадью 1 м2 , г	120	По ГОСТ 13199-67
3. Плотность, г/см3	0,95-1,10	По ГОСТ 13199-67
4.Разрывная длина в среднем по двум направлениям , м, не менее: рулонной листовой	2200 1900	По ГОСТ 135.25.1-79
5. Сопротивление излому (число двойных перегибов) в поперечном направлении , не менее	5	По ГОСТ 135.25.2-68
6. Степень проклейки, мм: а) для бумаги всех масс, кроме массы бумаги площадью 1 м2 220 г	0,25- 0,75	По ГОСТ 8049- 82
7. Зольность, %	18-22	По ГОСТ 7629- 77
8. Гладкость, с	300 -650	По ГОСТ 12795- 78
9. Впитываемость, с	25-40	По ГОСТ 12603- 67
10 Сорность	100	По ГОСТ 13525.4- 68
11. Белизна,% а) без оптического отбеливателя, не менее Разница значений белизны по сторонам, %, не более б) с оптическим отбеливателем , не менее Разница значений белизны по сторонам , %, не более	76	По ГОСТ 7690- 76
12. Влажность, %	5,5+1	По ГОСТ 13525.19- 71

На дисковых мельницах осуществляют следующие виды размо­ла волокнистых материалов:

1.Предварительный размол - осуществляется в варочных цехах с целью разделения сучков, костры и непроваренной щепы на во­локна.

2.Размол щепы - осуществляется оря производстве различных видов древесной массы (термомеханическом, химико-термомеханическом и т.п.) и при размоле полуцеллюлозы высокого выхода.

3. Размол отходов сортирования целлюлозного и древесномассного

производства,

4. Массный размол - осуществляется в размольно-поодготовительных цехах для придания размалываемым волокнам определенных тех­нологических свойств.

5. Окончательный размол или "выравнивание" массы - осуществляет­ся перед подачей массы на бумаго- или картоноделательную ма­шину для расщепления сгустков волокон в массе.

Основным видом размола, применяемым на всех предприятиях, выпускающих бумагу и картон, является массный размол. Массный размол может проводиться как при низкой концентрации (2-6 %), так и при высокой (10-13 %).

Оптимальным режимом работы дисковых мельниц считается такой.при котором прирост степени помола за одну ступень сос­тавляет 5-15 ^○ ШР. При этом для трудноразмалываемых материалов (сульфатная, хлопковая целлюлоза и др,) рекомендуется прирост степени помола 5-8°ШР за одну ступень, а для легкоразмалываемых (сульфитной целлюлозы, нейтральносульфитной полуцеллюлозы и др.) рекомендуется - 8-15°ШР.

Необходимое количество дисковых мельниц определяется по затратам энергии на размол. Для расчета используют показатель удельного расхода энергии А_>о>, показывающий, сколько энергии нуж­но затратить, чтобы повысить степень помола I т полуфабриката на 1°ШР. Этот показатель практически не зависит от типа размалываю­щего оборудования и определяется только видом полуфабриката. Зна­чения удельных расходов энергии для основных видов полуфабрика­тов в зависимости от глубины процесса размола приведены в табл.3.

Таблица 3

Средние значения удельных расходов энергии (А_>0>)

при размоле основных видов полуфабрикатов

Вид волокнистого полуфабриката	Удельный расход энергии (А>0>), кВт*ч/т*○ШР
размол от 13 – 15 до 27-30 ○ШР
Сульфитная хвойная беленая целлюлоза	5

3.2. Выбор оборудования для размола полуфабрикатов

Размалывающее оборудование предназначено для разделения полуфабрикатов на волокна, их измельчения, фибрилляции, гидратации и придания им ряда определённых свойств.

Для размола полуфабрикатов применяются различные виды оборудования: дисковые и конические мельницы, роллы, пульсационные мельницы и т.п. В настоящее время на предприятиях, вырабатывающих массовые виды бумаги и картона, применяются почти исключительно дисковые мельницы. Широкое их применение объясняется рядом преимуществ: возможностью размола массы при высокой концентрации (до 40%) ; повышением однородности получаемой массы ; меньшими габаритами и удобством обслуживания; значительно большей мощностью одного агрегата и снижением удельного расхода электроэнергии на 15- 25 % по сравнению с коническими мельницами. Применяем следующую дисковую мельницу.

Таблица 4

Тип или марка	Мощность _л.двигателя., М>ЭД>, кВт	Частота вращения ротора, с-1	Диаметр диска. Мм	Производительность воздушно- сухого волокна, т/сутки	Примечание
МД -17	250	1500	630	70	1

Расход электроэнергии на размол полуфабриката определяется по формуле, кВт*ч/сут

А = А_>0> * Q (П_>К> – П_>Н>)

где А_>0 >– удельный расход энергии ,кВт*ч/т*^○ШР (из табл. 5)

Q – количество воздушносухого полуфабриката, направляемого на размол, т;

П_>К> и П_>Н > - конечная и начальная степень помола массы, ^○ШР

Суммарный расход электроэнергии на размол (А) составит:

А = 5* 200 (30-14) = 16000 кВт*ч/сут

Далее определяется суммарная мощность электродвигателей дисковых мельниц (М_>ЭД>) с учётом круглосуточной работы мельниц:

А 16000

М_>ЭД> = ----------------- = --------------- = 766 кВт

τ * η 24 * 0,87

где τ – количество часов работы мельницы в сутки (24 час)

η - коэффициент загрузки электродвигателей (0,85 – 0,90)

Определяем количество ступеней размола полуфабриката (n)^

П_>К> – П_>Н > 30 -14

n = ---------------- = ------------------- = 1.6

∆ ^○ШР 10

где ∆ ^○ШР- рекомендуемый прирост степени помола полуфабриката за одну ступень.

Распределение мощности между ступенями размола может быть различным и определяется принятым технологическим режимом. Допустим, что 60 % мощности расходуется на первой ступени размола, а остальные 40 % на второй, тогда суммарная мощность электродвигателей мельниц первой ступени будет равна:

М_>ЭД1> = М_>ЭД> * 0,6 = 766 * 0,6 = 460 кВт

а для второй ступени:

М_>ЭД2> = М_>ЭД> * 0,4 = 766 * 0,4 = 306 кВт

Принимаем для размола мельницы МДС – 17 с электродвигателями мощностью по 250 кВт. Тогда количество мельниц, необходимых для первой ступени размола, составит

460 /250 = 2 шт.С учётом резерва необходимо предусмотреть установку 3 мельниц.

Для второй ступени размола соответственно 306 / 250 = 2 . С учётом резерва устанавливаем 3 шт. МДС -1 7.

3.3. Выбор оборудования для сортирования, очистки и сгущения массы

Перед изготовлением бумаги и картона волокнистую массу необходимо очистить от различного вида загрязнений. Загрязнения. Имеющие плотность большую чем волокна (песок, уголь, металл и т.п.) , обычно удаляют на вихревых очистителях, а также загрязнения, как непровар, сучки, костра, сгустки волокон удаляются в различных сортировках. Для сортирования волокнистой массы перед бумаго-и картоноделательными машинами применяются центробежные и напорные сортировки.

Центробежные сортировки (типа СЦ) применяются для тонкого сортирования сульфитной целлюлозы, сульфатной целлюлозы, полуцеллюлозы, древесной и макулатурной массы.

Таблица 5

Техническая характеристика центробежной сортировки

Наименование параметров

СЦ – 0,4 – 01

Площадь сита, м 2 Производительность по воздушно- сухому волокну, т/сутки: сульфитная целлюлоза при диаметре отверстий сита 2,2 мм (с = 1,2-1,4%) древесная масса при диаметре отверстий сита 1,8 мм (с = 1,2 – 1,4 %) максимальная концентрация сортируемой массы , % давление сортируемой массы ,Мпа Давление разбавительной воды, Мпа Количество разбавительной воды, % от количества сортированной массы Количество лопастей Частота вращения ротора, мин-1 Мощность электродвигателя, кВт Габаритны размеры, м: длина ширина высота Масса с электродвигателем, т

0,4 25- 30 20 -28 2,5 0,012- 0,024 0,035- 0,04 10 -30 6 1250 22 1,12 0,59 1,04 0,51

Очень широкое применение на современных предприятиях получили вихревые очистители. В России они выпускаются двух типов: ОМ – для грубой очистки массы концентрацией до 5% и ОК в основном для тонкой очистки массы концентрацией до 1%. Вихревые очистители Ом чаще всего используют для грубой очистки макулатурной массы. Очистители ОК -01 применяют для очистки полуфабрикатов , в которых строго регламентируется сорность, ОК- 02 для очистки древесной массы и некоторых видов целлюлозы, очистители Ок – 04 – перед бумаго –и картоноделательными машинами, а ОК -08 – для грубой очистки массы.

Для снижения потерь волокна с отходами от вихревых очистителей они компонуются в установки (УВК) , состоящие из нескольких последовательных ступеней. Выпускаемые у нас в стране установки – трёхступенчатые, укомплектованные очистителями ОК – 01, ОК-02 или ОК-04. Оптимальная концентрация массы, подаваемой на установки вихревых очистителей , - 0,5- 0,7 %. Следует отметить, что установки УВК … 0,4, применяемые в основном перед бумаго –и картоноделательными машинами, позволяют не только очистить, но и провести одновременную деаэрацию массы, что положительно сказывается на работе машины и качестве получаемой продукции.

Таблица 6

Техническая характеристика очистителя ОМ -01

Наименование параметров	ОМ -01
Диаметр очистителя, мм	140
Пропускная способность, л/мин.	670
Эффективность очистки массы от минеральных включений размером более 3 мм, скрепок, кнопок и т.п. , %	Не менее 80
Габаритны размеры, м: Длина Ширина высота	1,02 0,94 2,66
Масса, т	0,33

В целлюлозно – бумажном производстве часто применяется операция сгущения волокнистой суспензии. Для её осуществления применяются барабанные бесшаберные (для сгущения целлюлозы) и шаберные (преимущественно – для древесной массы) сгустители для повышения концентрации массы от 0,2 до 7 %, барабанные сгустители с подачей массы внутрь барабана и сгущающие транспортёры до концентрации 4-7 5, двухбарабанные сгустители для сгущения массы до концентрации 20-50 %. Более перспективными в настоящее время считаются двухбарабанные сгустители. Производительность сгущающего оборудования зависит от следующих основных факторов: степени помола, концентрации, температуры и вида волокнистой массы.

Таблица 7

Техническая характеристика шаберного сгустителя СШ -06

Наименование параметров	СШ -06
Боковая поверхность цилиндра, м2	6
Производительность по воздушносухому волокну. т/сут: древесная масса целлюлоза масса из макулатуры	10-15 20-25 8-12
Концентрация поступающей на сгущение массы. %	0,4-1,0
Концентрация сгущенной массы, %	5-7
Частота вращения цилиндра, мин -1	14,4
Диаметр шаберного вала, мм	460
Мощность электродвигателя, кВт	2,2
Габаритные размеры, м длина ширина высота	3,16 2,16 2,09
Масса, т	4,00

3.4. Выбор оборудования для хранения массы и подачи на машину

В целлюлозно –бумажном производстве применяются различные бассейны, необходимые для создания запаса волокнистой массы между производственными цехами и отделами; для составления и выравнивания композиции и концентрации массы. Эти бассейны оснащаются перемешивающими устройствами для поддержания массы во взвешенном состоянии.

По конструкции бассейны бывают горизонтальные и вертикальные, а по типу перемешивающих устройств – лопастные, циркуляционные и пропеллерные.

Горизонтальные бассейны применяются на старых предприятиях. Их объём составляет от 30-40 до 100-150 м³. Основными недостатками горизонтальных бассейнов являются – большая занимаемая площадь и недостаточно интенсивное перемешивание массы во всём объёме бассейна.

В настоящее время применяются почти исключительно вертикальные бассейны.

Таблица 8

Размеры вертикального машинного бассейна и характеристика

перемешивающих устройств

Объём бассейна	Внутренний диаметр , м, d	Высота пропеллера над уровнем днища бассейна, м h>2>	Пропеллерное перемешивающее устройство
Диаметр gропеллера, м. D	Частота вращения, с-1	Мощность _л. двигателя, кВт
80	4,2 -4,6	0,250	1.200	3,60	40

Расчёт ёмкости бассейна производится исходя из максимального количества массы, подлежащей хранению, и потребного времени хранения массы в бассейне. Согласно рекомендациям ГИПРОБУМа бассейны должны быть рассчитаны на 8 часов хранения массы.

Как правило, продолжительность хранения полуфабрикатов принимается до и после размола – 2 ч., а бумажной массы в смесительном (композиционном0 и машинном бассейнах – 15 -30 мин.

В некоторых случаях предусматривается хранение полуфабрикатов до размола в башнях высокой концентрации (12- 15%), рассчитываемых на 15-24 – часовой запас.

Расчёт ёмкости бассейна производится по формуле:

P *(100 – n)*t 70* (100 – 0.12) * 8

V= ------------------------------- * k = ---------------------------------- * 1.2 = 66,6 м³

Z* C 24 * 40

Расчёт времени, на которое рассчитан запас массы в бассейне определённой ёмкости рассчитывается по формуле:

V * Z * C 70 * 24 * 40

t = ---------------------------- = ------------------------------- = 8 ч.

P*(100 – n)*1.2 70 * (100-0,12 ) *1.2

где Р - количество воздушносухого волокнистого материала. т/сут.;

V – объём бассейна, м³ ;

n – влажность воздушносухого волокнистого материала . % (в соответствии с ГОСТ для полуфабрикатов n = 12% , для бумаги и картона

n = 5-8%).

T - время хранения массы;

z – количество рабочих часов в сутки (принимается 24 ч.);

с – концентрация волокнистой суспензии в бассейне, %;

к – коэффициент, учитывающий неполноту заполнения бассейна;

Ёмкости бассейнов необходимо унифицировать, чтобы облегчить их изготовление, компоновку, эксплуатацию и ремонт. Желательно иметь не больше двух типоразмеров.

Таблица 9

Унификация объёмов бассейнов

Назначение бассейна	По расчёту	После унификации	Тип циркуляционного устройства	Мощность Электродвигателя ЦУ, кВт
Время запаса массы,ч	Объём бассейна, м3	Объём бассейна, м3	Время запаса массы,ч
Приёмный бассейн целлюлозы	2	482	550	2,3	ЦУ-04	40*2
Приёмный бассейн древесной массы	2	385	350	1,8	ЦУ-04	28*2
Бассейн машинный	0,5	319	350	0,6	ЦУ-04	28*2

Таблица 10

Техническая характеристика массного насоса типа «БМ»

Параметр	Марка насоса 5БМ-7
Концентрация массы, %	4
Производительность, м3/ч	39,6
Напор, м	15,7
Частота вращения, мин-1	1450
Мощность электродвигателя, кВт	5,5
Габариты насоса, мм	1250* 410*555
Масса насоса, т	0,25

Для перекачки волокнистой массы от одного участка производства к другому применяются массные насосы. Выбор насоса производится исходя из полного напора массы, который должен создавать насос, и его производительности.

Расчёт полного напора насоса следует производить после того, как выполнены компоновочные чертежи и точно определено местонахождение насоса. При этом необходимо составить схему трубопроводов с указанием их длины и всех местных сопротивлений (тройник, переход, отвод и т.д.).

Обычно для передвижения волокнистых суспензий в пределах массоподготовительного отдела насос должен обеспечить напор 15-25 м.

Производительность насоса (м³/ч) рассчитывается по формуле:

Р * (100 – n) 80 *(100 – 0.12)

Q _>М> = --------------------- = --------------------- = 8300 м³/ч

z*с 24 *40%

Q _>Н> = Q _>М >* 1,3 = 830*1.3 = 10800 м³/ч

где Р – количество воздушносухого волокнистого материала, т/сут.;

n – влажность воздушносухого волокнистого материала, % ;

z – количество рабочих часов в сутки (принимается 24 ч.);

с - концентрация волокнистой суспензии на нагнетающей линии насоса, % ;

1,3 – коэффициент, учитывающий запас производительности насоса.

На быстроходных машинах масса из машинного бассейна разбавляется оборотной водой до заданной концентрации в смесительном насосе и далее проходит до напускного устройства машины по трубопроводам и оборудованию , не соприкасаясь с воздухом.

Для обеспечения постоянства количества подаваемой в смесительный насос массы применяется ящик постоянного напора, а для стабилизации уровня регистровой воды, подаваемой на разбавление применяется перелив её избытка в сборник избыточной воды.

Ящик постоянного напора позволяет снизить пульсацию масс, возникающую в трубопроводах, удалить значительное количество воздуха из массы и обеспечить постоянное давление массы, идущей на разбавление. Конструктивно ящик постоянного напора представляет собой металлическую ёмкость объёмом до 12 м³ , состоящую из трёх отделений:

а) отделения подачи массы;

б) отделения отвода избытка массы;

в) отделения отвода массы на смесительный насос.

Далее, согласно принятой в проекте технологической схеме, масса направляется на очистку, деаэрацию и в напорное устройство машины.

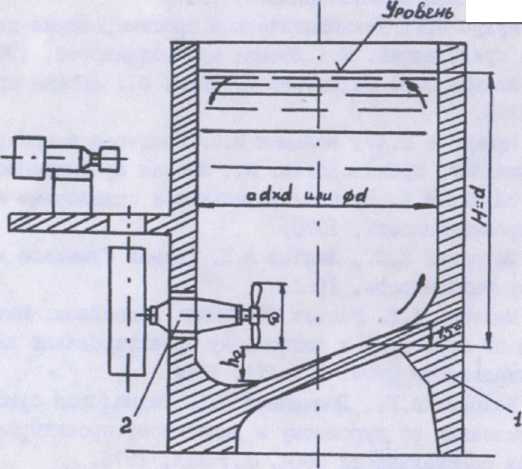

Устройство вертикального машинного бассейна:

1- бассейн 2 пропеллерное устройство

4. Схема подготовки массы для бумаги глубокой печати

Рис 8.Схема подготовки массы для бумаги глубокой печати

1. приёмный бассейн

2. насос

3. регулятор концентрации

4. гидрофайнер

5. дисковый рафинер

6. промежуточный бассейн

7. магнитный расходомер

8. массный бассейн

9. машинный бассейн

10. мельница Жордана

11. переливной бачок

12. 12- сборник оборотной воды

13- смесительный насос

Бумагу для глубокой печати вырабатывают из 100% - ной белёной сульфитной целлюлозы или из нескольких волокнистых материалов. Чаще всего применяют комбинацию из длинноволокнистых хвойных и коротковолокнистых лиственных целлюлоз или однолетних растений – соломы, тростника, багассы и др. Вырабаты­вают их из массы сравнительно низкого помола, не превышающего 35—40° ШР. Коротковолокнистые компоненты требуют еще более низкого и притом только рафинирующего размола. Размол волок­нистых материалов проводится в две ступени: на первой ступени все волокнистые компоненты подвергают раздельному размолу на дисковых рафинерах или гидрофайнерах, затем их смешивают в определенной пропорции в массном бассейне, куда поступают также оборотный брак и химикаты. Готовую бумажную массу перекачивают в машинный бассейн, откуда она насосом подается на домалывающие конические мельницы Жордана и далее на машину.

Привозную листовую целлюлозу предварительно распускают на во­локнистую суспензию в гидроразбивателях. Оборотный бумажный брак, распущенный в гидроразбивателе, пропускают через аппараты типа энтштипперов или рафинирую­щих мельниц для полного устране­ния пучков. Уловленное волокно можно вводить непосредственно в бассейн размолотого брака.

При необходимости получения массы более высокой степени по­мола в схему вводят либо дополни­тельную ступень размола, либо уве­личивают количество размалываю­щих аппаратов, устанавливая их последовательно.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Оборудование целлюлозно-бумажного производства. Т. I. Оборудование для производства волокнистых полуфабрикатов. Т.2. Бумагоделательные машины / Под ред. В.А.Чичаева . М.; Лесная промышленность, 1981.

2.Жудро С.Г. Проектирование целлюлозно-бумажных предприятий. М.: Лесная промышленность, 1981.

3.Жудро С.Г. Технологическое проектирование целлюлозно- бумажных предприятий. М.: Лесная промышленность, 1970.

4.Иванов С.Н. Технология бумаги. М.: Лесная промышленность, 1970.

5.Бушмелев В.А., Вольман Н.С. Процессы и аппараты целлюлозно-бумажного производства, М.: Лесная промышленность, 1969.

6.Эйдлин И.Я. Бумагоделательные и отделочные машины. М.: Лесная промышленность, 1970.

7.Легоцкий С.С, Лаптев Л.Н. Размол бумажной массы. М.: Лесная промышленность, 1981.

8.Махонин А.Г. Расчет мешальных бассейнов: Методические указания по курсовому и дипломному проектированию для студен­тов специальности 0904. Л.: ЛТА, 1974.

9.Махонин А.Г., Демченков П.А. Технология бумаги: Методи­-ческие указания по курсовому и дипломному проектированию для студентов специальности 0904. Л.: ЛТА, 1976.
