Проектирование привода технологического оборудования

КУРСОВАЯ РАБОТА

"Проектирование привода технологического оборудования"

Задание

1. Выполнить необходимые расчеты, выбрать наилучшие параметры схемы.

2. Разработать конструкторскую документацию:

– чертеж общего вида редуктора;

– чертеж разреза редуктора;

– чертеж корпусной детали;

– рабочие чертежи деталей: чертеж тихоходного вала, чертеж зубчатого колеса, чертеж крышки подшипникового колеса

Тип ременной передачи

Частота вращения ведомого вала

Тип ременной передачи

Тип цепи

Режимы работы

Ревер-

сивность

Продолжи-

тельность включений%

Срок

Службы

в годах

Коэффициент использования привода

5

55

плоско ременная

ПР

Легкий

Н/Р

20

8

В течении года

В течении суток

0,7

0,6

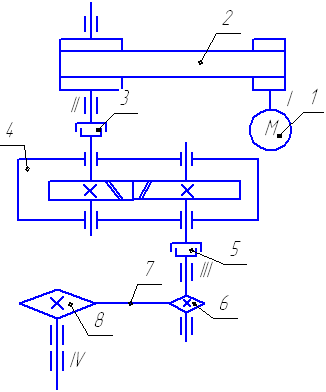

Рисунок 1 – Кинематическая схема привода

Введение

Объектом изучения расчетов и проектирования является привод технологического оборудования состоящий из двигателя, ременной передачи и двухступенчатого цилиндрического редуктора. Зубчатые редукторы подобного типа широко используются в приводе различных машин (транспортеры, металлорежущие станки и т.д.). Рассматриваемый привод служит для передачи крутящего момента на исполнительный орган – транспортер.

Для проектирования редуктора выполнены проектные и проверочные расчеты зубчатых передач. Спроектированы (ременные / цепные) передачи.

На основе эскизного проектирования полученные данные для прочностных расчетов валов и подшипников качения. Расчеты выполненные на основании современных подходов по проектированию зубчатых передач с использованием критерия работоспособности – прочности по контактным напряжениям. На основе методики расчета по ГОСТ ………. Полученные размеры принимаются стандартными по ГОСТ…………….

Конструкторская часть проекта выполнена с применением системы автоматизированного проектирования «Компас» и «Autocad».

Пояснительная записка состоит из 25-ти страниц, рисунков 2, список литературы 15 наименований.

1. Выбор электродвигателя

1.1 Расчет требуемой мощности

Требуемая мощность электродвигателя, кВт

P>1 >= ,

где Рвых – выходная мощность на IV валу,

Рвых=5кВт;

η>0> – общий КПД привода,

η>0 >= η1*η>2 *>η>3*>η4;

здесь – КПД одной пары подшипников качения, -> >КПД ременной передачи, η>3> –> >КПД цилиндрической передачи, η4 –> >КПД цепной передачи примем = 0,99, = 0.96, 0,98, η4=0,97

η>0>> >=0,99*0,96*0,98*0,97=0,85

Тогда P>1>= =5,9 кВт

По требуемой мощности из табл. П. 1 [1] выбираем асинхронный электродвигатель 132S6 с ближайшей большей стандартной мощностью P>э >= 5,5 кВт, синхронной частотой вращения n>с >= 1000 мин-1 и скольжением S = 3,3%.

Частота вращения вала электродвигателя

n>1>= n>с >(1 – ) = 1000 мин

Общее передаточное число привода

u>o>==

Передаточное число зубчатой передачи

u’= == 2,93

Округлим u’ до ближайшего стандартного значения (табл. 3 [1]). Принимаем u= 3,15

1.2 Частоты вращения валов

Частоты вращения валов (индекс соответствует номеру вала на схеме привода):

n>1>= 967 об/мин

n>2>= 483,5 об/мин

n>3>= 153,5 об/мин

n>4>= 51,2 об/мин

1.3 Мощность на валах

Мощности, передаваемые валами:

P>1 >= Р = 5,9 кВт

P>2 >= Р = 5,61 кВт

P>3>= Р = 5,33 кВт

P>4>= Р = 5,33 кВт

1.4 Крутящие моменты, передаваемые валами

Крутящие моменты, передаваемые валами, определяется по формуле

T>i >= 9550.

Тогда T>1>= 58,3 Нм

T>2>= 110,8 Нм

T>3>= 331,6 Нм

T>4>= 955 Нм

Полученные данные заносим в таблицу П2;

Таблица 2

№

вала

Ni

об/мин

Pi

кВт

Ti

Нм

1

967

5.9

58

2

483.5

5.61

111

3

153.5

5.33

332

4

51.2

5.12

955

2. Расчет цилиндрической прямозубой передачи

2.1 Выбор материалов

Исходные данные:

Тип зуба – Косой. Тип передачи – нереверсивная.

Крутящий момент на шестерне Т>2> = 111 Н•м

Частота вращения шестерни n>2>= 483,5 мин-1

Передаточное число u= 3,15

Режим нагружения – легкий

Коэффициент использования передачи:

в течение года – K>г> = 0,7

в течение суток – K>с> = 0,6

Cрок службы передачи в годах – L = 8

Продолжительность включения – ПВ = 20%

Для выбора материала определим размеры характерных сечений заготовок по формулам:

Dm=20*=20*=65.6 мм

Sm=1.2*(1+U)*= 1.2*(1+3.15) *=16.33 мм

Материалы выбираем по табл. 4 [1]

При выборе материала заготовок должны выполняться следующие условия:

Dm= Dm1; Sm= Sm1.

Шестерня:

Материал – Сталь 45

Термическая обработка – Улучшение

Твердость поверхности зуба – 269–302 HB

Колесо:

Материал – Сталь 45

Термическая обработка – Улучшение

Твердость поверхности зуба – 235–262 HB

Средние значение твердости поверхности зуба и колеса:

HB1=0.5*(HB1min+HB1max)=0.5*(269+302)=285.5

HB2=0.5*(HB2min+HB2max)=0.5*(235+262)=248.5

2.2 Допускаемые контактные напряжения

>HPj>> >=

где j=1 для шестерни, j=2 для колеса;

>H>>lim>> >>j>  предел контактной выносливости (табл. 5 [1]),

>H>>lim>>1> = 2HB1+70=641 МПа

>H>>lim>>2 >= 2HB2+70=567 МПа

S>H>>j>  коэффициент безопасности (табл. 5 [1]),

S>H>>1>= 1,1 S>H>>2>= 1,1

K>HLj>> >- коэффициент долговечности;

K>HLj> =1,

здесь N>H>>0>>j> – базовое число циклов при действии контактных напряжений (табл. 4 [1]),

N>H>>0>>1>= 23,5*10 N>H>>0>>2> = 16.8*10

Коэффициент эквивалентности при действии контактных напряжений определим по табл. 6 [1] в зависимости от режима нагружения: >h> = 0,125

Суммарное время работы передачи в часах

t>h>> >= 365L24K>г>К>с>ПВ = 365*8*24*0,7*0,6*20 = 5887 ч

Суммарное число циклов нагружения

N>>>j> = 60 n>j>> >c t>h>, N>>>2>=>>

где с – число зацеплений колеса за один оборот, с = 1;

n>j>> >– частота вращения> >j-го колеса, n>2>= 483,5 мин-1

N>>>1>=1,71; N>>>2>=>>=0,54

Эквивалентное число циклов контактных напряжений, N>HE>> >>j>= >h> N>Σj>>;>

N>HE>>1>=0,21 N>HE>>2>=0,07

Коэффициенты долговечности

K>HL>>1>= 1,02 K>HL>>2>= 1,16

Допускаемые контактные напряжения для шестерни и колеса

>HP>>1>==594,38 МПа >HP>>2>= 597,93 МПа

Для прямозубых передач >HP>=>HP>>2>, для косозубых и шевронных передач

>HP>=0.45 (>HP>>1>+>HP>>2>)=0,45*(594,38+597,93)=536,54 МПа>HP>I

>HP>I>=1.23*>>HP>>1>>=731.1> МПа

Допускаемые контактные напряжения передачи:

>HP>= 536.54 Мпа

2.3 Допускаемые напряжения изгиба

>FPj>=,

где >F>> >>lim>> >>j>  предел выносливости зубьев при изгибе (табл. 7 [1]), >F >>limi>=1.75*HB>i>

>F >>lim 1> = 499,6 МПа >F>> lim 2> = 434,9 Мпа

S>Fj>  коэффициент безопасности при изгибе (табл. 7 [1]), S>F>>1>= 1,7, S>F>>2>= 1,7;

K>FCj>  коэффициент, учитывающий влияние двухстороннего приложения нагрузки, (табл. 7 [1]) K>FC>>1>= 0,65, K>FC>>2>= 0,65

K>FLj>  коэффициент долговечности при изгибе:

K>FL>> >>j>=1.

здесь q>j> – показатели степени кривой усталости: q>1> = 6, q>2> = 6 (табл. 6 [1]);

N>F>>0> – базовое число циклов при изгибе; N>F>>0 >= 4•106.

N>FEj> – эквивалентное число циклов напряжений при изгибе; N>FE>> >>j>= >Fj> N>Σ>>j>>.>

Коэффициент эквивалентности при действии напряжений изгиба определяется по табл. 6 [1] в зависимости от режима нагружения и способа термообработки:

>F>>1 >=0.038, >F>>2> =0.038,

N>FE>>1> ==6,5, N>FE>>2> ==2,1

K>FL>>1 >=, K>FL>>2 >=

Допускаемые напряжения изгиба:

>FP>>1>= 191,03 МПа

>FP>>2>= 282,67 МПа

2.4 Геометрические параметры передачи

Межосевое расстояние определяем из условия контактной прочности:

=(u + 1),

где – коэффициент вида передачи, = 410

K>Н> – коэффициент контактной нагрузки, предварительно примем K>Н >=1.2.

Коэффициент ширины зубчатого венца = 0,4 (ряд на с. 4 [1]).

Расчетное межосевое расстояние = 121,84 мм

Округлим до ближайшего большего стандартного значения (табл. 2 [1])

= 125 мм.

Модуль выберем из диапазона (для непрямозубых передач стандартизован нормальный модуль m>n>)

m>n> = =(0,01…0,02) 125=(1,25…2,5)

Округлим m>n>> >до стандартного значения (табл. 1 [1]): m>n> = 2

Суммарное число зубьев:

Z=,

где =для прямозубых передач, = для косозубых передач и = для шевронных передач.

Z= 122,27

Значение Z округлим до ближайшего целого числа Z=123

Уточним для косозубых и шевронных передач делительный угол наклона зуба:

= arccos =

Число зубьев шестерни:

Z>1>===29,6

Округлим до ближайшего значения Z>1>=30

Число зубьев колеса:

Z>2>= Z – Z>1>=123–30=93

Фактическое передаточное число:

u>ф >= ==3,1

Значение u>ф >не должно отличаться от номинального более чем на 2.5% при u4.5 и более чем на 4% при u > 4.5.

u = 100 =100

Поскольку Z>1>>17 примем коэффициенты смещения: x>1>= 0, x>2>= 0

Ширинa венца колеса:

b>w>>2>==0,4 50

Округлим b>w>>2 >до ближайшего числа из ряда на с. 10 [1].

Ширину венца шестерни b>w>>1> примем на 3 мм больше чем b>w>>2>:

b>w>>1>= 50+3=53

Определим диаметры окружностей зубчатых колес, принимая далее для непрямозубых колес m = m>n>.

Диаметры делительных окружностей прямозубых колес d>j>> >= mZ>j>,

то же, для косозубых колес :

d>1 >==61 мм; d>2 >==188 мм.

Диаметры окружностей вершин при x= 0: d>aj>> >= d>j>> >+ 2m (1 + x>j>):

d>a>>1 >=65 мм; d>a>>2>=192 мм

Диаметры окружностей впадин d>fj>> >= d>j> – 2m (1.25 – x>j>):

d>f>>1 >=56 мм; d>f>>2 >=183 мм

Вычислим окружную скорость в зацеплении

V == 1,54 м/с

Степень точности передачи выбираем по табл. 8 [1] в зависимости от окружной скорости в зацеплении: n>ст>=8

2.5 Проверочные расчеты передачи

2.5.1 Проверка прочности на выносливость по контактным напряжениям

Условие контактной прочности передачи имеет вид >.>

Контактные напряжения равны

=,

где Z- коэффициент вида передачи, Z= 8400

K>Н> – коэффициент контактной нагрузки,

K>Н >= K>H>>α> K>H>>β> K>Н>>V>.

Коэффициент неравномерности распределения нагрузки между зубьями

K>H>>α >=1+ A (n>ст> – 5) K>w>=1+0,15 (8–5)*0,228=1,103

где А = 0.06 для прямозубых и А = 0.15 для косозубых и шевронных передач;

K>w> – коэффициент, учитывающий приработку зубьев.

K>w>> >= 0.002НВ>2 >+ 0.036 (V – 9)=0,228

Коэффициент неравномерности распределения нагрузки по ширине колеса

K>H>>β>> >=1+ (K– 1) K>w>,

где K – коэффициент распределения нагрузки в начальный период работы, определяемый по табл. 9 [1] в зависимости от коэффициента ширины венца по диаметру.

= 0.5(u + 1)=0,83

K= 1,07 K>H>>β>> >=1+(1,07–1)*0,228=1,02

Динамический коэффициент определим по> >табл. 10 [1]

K>Н>>V>= 1,06

Окончательно получим

K>H>= 1,193

Расчетные контактные напряжения

= 515,657МПа

Допускается перегрузка по контактным напряжениям не более 5%, рекомендуемая недогрузка до 15%. Расчет перегрузки или недогрузки выполним по формуле

=100==3,9%

2.5.2 Проверка на прочность по напряжениям изгиба

Условия изгибной прочности передачи имеют вид >Fj>>FPj>>.>

Напряжение изгиба в зубьях шестерни

>FP>>1>,

где Y>Fj>  коэффициенты формы зуба;

K>F>> >- коэффициент нагрузки при изгибе;

Y>>  коэффициент, учитывающий влияние угла наклона зуба на его прочность: Y>е>= коэффициент, учитывающий перекрытие зубьев.

Напряжение изгиба в зубьях колеса

>FP>>2>.

Коэффициенты формы зуба

Y>Fj>=3.47 + ,

где Z>Vj> – эквивалентное число зубьев, для непрямозубых передач Z>Vj>> >= .

Z>V>>1 >= =31,48; Z>V>>1 >= =97,586

Y>Fj>=3.47 + =3,89 Y>Fj>=3.47 + =3,61

Коэффициент, учитывающий влияние угла наклона зуба на его прочность:

Y>>=

Коэффициент, учитывающий перекрытие зубьев:

;

где коэффициент торцевого перекрытия:

Коэффициент нагрузки при изгибе

K>F>> >= K>F>>α>> >K>F>>β>> >K>FV>>=>

Коэффициент неравномерности распределения нагрузки между зубьями

K>F>>α>> >=1+0,15 (n>c>>т>-5)=1–0,15 (8–5)=1,45

Коэффициент неравномерности распределения нагрузки по ширине колеса

K>F>>β>> >= 0.18 + 0.82K=1,057

Динамический коэффициент при НВ>2 >< 350

K>FV> = 1+ 1.5 (K>HV>> >– 1)=1,09

Напряжения изгиба

>F>>1>==117.11 МПа

>F>>2>==133.76 МПа

Допускается перегрузка по напряжениям изгиба не более 5%, недогрузка не регламентируется.

Условия изгибной прочности передачи выполняются, поскольку >F>>1>>FP>>1> и> >>F>>2>>FP>>2.>

2.6 Силы в цилиндрической косозубой передаче.

Окружная сила F>t>> >= == 3639 Н

Распорная сила F>r>> >= F>t>> > == 1346 Н

Осевая сила F>а >= F>t>*tg=3639*=659 H

3. Расчет валов

3.1 Проектный расчет и конструирование быстроходного вала.

Расчет выполняется на кручение по пониженным допускаемым напряжениям [>k>]=20 МПа. Ориентировочно определим диаметр вала в опасном сечении, мм

d==

где Т – крутящий момент в опасном сечении вала, T= 332 Нм

Полученное значение округлим до ближайшего числа из ряда на с. 5 [2]: d= 45,

Длина ступицы будет равна:

Диаметр ступицы определим по формуле:

Тогда расстояние от середины ширины зубчатого колеса до середины ширины подшипника будет:

А=12+5+10+27=54 мм

1. Определение опорных реакций

Плоскость ZOX

Примем что

; R>в>z=

; R>а>z=

; R>в>z + R>а>z-F>r>=1246+100–1346=0

Плоскость XOY

; R>в>y=

R>a>y= F>t> – R>в>y=3639–1819.5=1819.5Н=1,819 кН

2. Определение радиальных опорных реакций:

R>а >==

R>В >==

4. Расчеты подшипников качения

4. Расчет подшипников качения тихоходного вала. Шарикоподшипники радиальные однорядные легкой серии

Исходные данные

Расчет подшипника выполняем для наиболее нагруженной опоры.

Подшипник №46308

Размеры подшипника: d =40 мм, D = 90 мм, B = 23 мм

Динамическая грузоподъёмность C = 50,8 кН

Статическая грузоподъёмность C>0> = 30,1 кН

Радиальная нагрузка на подшипник F>r>> >= 1,346 кН

Осевая нагрузка на подшипник F>a> = 0,659 кН

Частота вращения кольца подшипника n = 332 мин-1

Радиальные опорные реакции R>a>=1.82 кН; R>в>=2,21 кН.

Расчет подшипников на долговечность

1. Эквивалентная динамическая нагрузка

P> >= K>б> K>Т >(XVF>r>> >+ YF>a>),

где X – коэффициент радиальной нагрузки;

Y – коэффициент осевой нагрузки;

K>б >- коэффициент безопасности (табл. 9 [2]); K>б>=1,5

K>Т> – температурный коэффициент, K>Т>=1 при температуре подшипникового узла T <105;

V – коэффициент вращения, V=1 при вращении внутреннего кольца подшипника.

2. Параметры осевого нагружения.

Для шарикоподшипников радиальных однорядных параметр осевого нагружения e определяют по формуле из табл. 2,6 [2]

e>а> =0.574==0,314>0.3

e>B> =0.574==0,327>0.3

3. Осевые составляющие от радиальных нагрузок.

При нагружении шарикового радиально-упорного подшипника радиальной нагрузкой R>a>, R>в >возникают осевые составляющие:

>>

>>

4. Внешние осевые силы, действующие на подшипники.

Условие равновесия вала под действием приложенных к нему осевых сил запишем в виде

Поскольку для данной схемы нагружения выполняется неравенство

то внешние осевые силы, действующие на подшипники, определяются по формулам

;

5. Коэффициент нагрузки

Если e следует принять X=1, Y=0. При >e для этих подшипников принимают X = 0.45, Y =

Окончательно получим >e

X = 0.45 Y =

Тогда эквивалентная динамическая нагрузка

P = = 4,9 кН

Долговечность подшипника при максимальной нагрузке, ч:

L>h>==

где m=3 показатель степени кривой усталости для шарикоподшипников.

Если задан типовой режим нагружения, то эквивалентная долговечность подшипника

L>E>> >= ,

где >h> – коэффициент эквивалентности, определяемый по табл. 12 [2] в зависимости от типового режима нагружения:

>h>=0,18 L>E>> >= ч.

Для подшипников зубчатых редукторов должно выполняться условие L>E>> > 10000 ч.

5. Расчет вала на усталостную прочность

5.1 Моменты и силы в опасном сечении

2. Суммарный изгибающий момент

M== = Нм

где M>Z>- изгибающий момент в горизонтальной плоскости, M>Z>=67.7 Нм; M>Y>> >- изгибающий момент в вертикальной плоскости M>Y>> >= 98.2 Нм.

Осевая сила F>a>> >=0.659кН

2. Геометрические характеристики опасного сечения

Значения площади поперечного сечения A, осевого и полярного > >моментов сопротивлений для типовых поперечных сечений определяют по формулам.

Для сплошного круглого вала

A =, =, =;

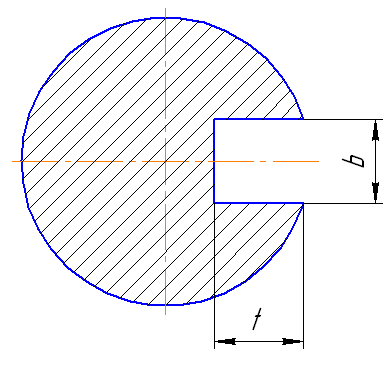

Для сечения с одним шпоночным пазом:

A =, =– , =– ,

где b – ширина; t>1> – глубина шпоночного паза на валу (табл. 8 [2]),

b= 14 мм t>1>= 5,5 мм

A = =мм

=– =мм

=– ==16557 мм

4. Суммарный коэффициент запаса прочности

Определяем по формуле (2) [2]:

S =

где и - коэффициенты запаса прочности по нормальным и касательным напряжениям.

Условие прочности вала имеет вид

S[S]

где [S] – допускаемый коэффициент запаса прочности.

Рекомендуемое значение [S] =2…2.5.

Значения и определяют по формулам

=

=

где и – пределы выносливости материала при симметричном цикле изгиба и кручения; и - амплитуды напряжений цикла; и - средние напряжения цикла, и – коэффициенты перехода от пределов выносливости образца к пределам выносливости детали, и - коэффициенты чувствительности к асимметрии цикла.

Значения и равны:

= 0.02 (1+0.01) =0,02 (1+0,01*890)=0,198

= 0.5=0,5*0,198=0,099

Пределы выносливости материала при симметричном цикле изгиба и кручения определяются по следующим формулам:

для углеродистых сталей = 0.43=0,43*890=382,7 МПа

= 0.58=0,58*382,7=222 МПа

При вычислении амплитуд и средних напряжений цикла принимают, что напряжения изгиба меняются по симметричному циклу, а касательные по наиболее неблагоприятному отнулевому циклу. В этом случае

== МПа

== МПа

=== МПа

5. Коэффициенты

= (+K>F>> >-1)/K>V>, = (+K>F>> >-1)/K>V>,

Для посадки с натягом определяется методом линейной интерполяции по (табл7,5 [])

=4,5;

где и – эффективные коэффициенты концентрации напряжений

и - коэффициенты влияния размера поперечного сечения вала;

K>F> – коэффициент влияния шероховатости поверхности, определяется по табл. 5,5 [2] в зависимости от , примем что поверхность вала под зубчатое колесо получена чистовым обтачиванием тогда:

=3,2 мкм K>F>=1,25

K>V> – коэффициент влияния упрочнения.

При отсутствии упрочнения поверхности рассчитываемого участка вала принимают K>V>> >=1.

В результате расчета получили:

=; =

=; =

Тогда общий коэффициент запаса прочности будет равен:

S =

6. Шпоночное соединение

Длину шпонки назначают из стандартного ряда, принимая ее на 5…10 мм меньше длины ступицы. Размеры шпонки в поперечном сечении, а также размеры шпоночных пазов на валу и ступицы определяются диаметром вала по (табл. 1,8 [2])

Исходные данные

Диаметр вала d>в>=45 мм

Ширина шпонки b=14 мм

Высота шпонки h= 9 мм

Глубина паза на валу t>1>=5,5 мм

На ступице t=3,8 мм

Крутящий момент T>3>=332 Нм

1. Расчет призматических шпонок выполняется как проверочный на смятие по формуле

Где Т>3> – крутящий момент на участке вала со шпоночным пазом, Нм

h – высота шпонки; t>1> – глубина паза на валу; l>р >– рабочая> >длина шпонки;

[] – допускаемое напряжения смятия.

l>р>=l – b = 31 мм

где l – длина шпонки; b – ширина шпонки.

Тогда

Для стальных ступиц при нереверсивном приводе =150МПа при реверсивном =120 МПа

Заключение

В конструкторской части проекта рассчитана двухступенчатая зубчатая передача с межосевым расстоянием первой (быстроходной) ступени 180 мм, передаточным числом первой ступени 5,6, межосевым расстоянием второй (тихоходной) ступени 225 мм, передаточным числом второй ступени 3,55.

Расчеты передач, валов удовлетворяют условиям прочности, чем подтверждается работоспособность конструкции.

В проектной части выполнены чертежи общего вида редуктора, рабочие чертежи тихоходного вала, колеса и корпусной детали. Для сборочного чертежа составлена спецификация.

Данный проект является учебным. Полученные знания по расчету проектирования будут использованы при изучении спец дисциплин и выполнении выпускной квалификационной работы.

Список литературы

1 Курсовое проектирование деталей машин / Чернавский С.А., Боков К.Н., Чернин И.М., Ицкович Г.М., Козинцов В.П. – 3-е изд., стереотипное. Перепечатка с издания 1987 г. – М.: ООО ТИД «Альянс», 2005. – 416 с.

2 Баранов Г.Л. Расчет деталей машин. Екатеринбург: ГОУ ВПО УГТУ-УПИ, 2005. – 172 с.

3 Березовский. Детали машин.

4 Эйдинов М.С. Конспект лекций по деталям машин

5 Иванов. Детали машин
