Кинематический анализ зубофрезерного станка модели 5М324А

СОДЕРЖАНИЕ:

Задание

1. Общий вид станка с указанием основных узлов, техническая характеристика станка и его назначение

2. Принципиальные схемы нарезания колёс и соответствующие частные кинематические структуры. Анализ кинематических структур. Общая кинемати- ческая структура станка

3. Кинематическая схема станка и её анализ с выводом расчётных формул настройки кинематических цепей

4. Настройка кинематических цепей станка при нарезании колёс по заданным..параметрам.

Список используемой литературы

Задание 1К4

Выполнить кинематический анализ зубофрезерного станка модели 5М324А и произвести его настройку на нарезание цилиндрического прямозубого, косозубого колеса и червячного колеса.

Содержание задания

1. Дать общий вид станка с указанием основных узлов, привести техническую характеристику и определить его назначение.

  1. Дать принципиальные схемы нарезания колес и привести соответствующие частные
    кинематические структуры. Выполнить анализ кинематических структур. Привести
    общую кинематическую структуру станка.

  2. Выполнить кинематическую схему станка и произвести ее анализ с выводом расчетных
    формул настройки кинематических цепей.

  3. Произвести настройку кинематических цепей станка при нарезании колес по следующим данным:

Прямозубое цилиндрическое колесо

Номер

Модуль

Число

Диаметр

Число

Угол

Направле

Скорость

Подача

варианта

m,мм

зубьев,

фрезы

заходов

подъема

ние

резания V,

S>b>,

Z

D>фр>, мм

фрезы

Витков

витков

м/мин

мм/об

К

фрезы, 

фрезы

4

1,25

45

71

2

2°08'

левое

41

1,6

1. Назначение: зубофрезерный полуавтомат мод 5М324А предназначен для нарезания цилиндрических колес с прямыми и винтовыми зубьями и червячных колес в условиях крупносерийного и серийного производства.

Техническая характеристика станка

Наибольший диаметр нарезания прямозубых колес, мм 500

Наибольший модуль колес, мм8

Наибольшая длина зуба прямозубых колес, мм 350

Наибольший угол наклона зубьев, град±60

Наибольшие размеры червячной фрезы, мм

диаметр 18

длина 20

Пределы частот вращения фрезы, мин 50-31

Пределы вертикальных подач фрезы, мм /об0,68-6,10

Пределы радиальных подач фрезы, мм/об0,35-2,

Мощность главного электродвигателя, кВт 7,5

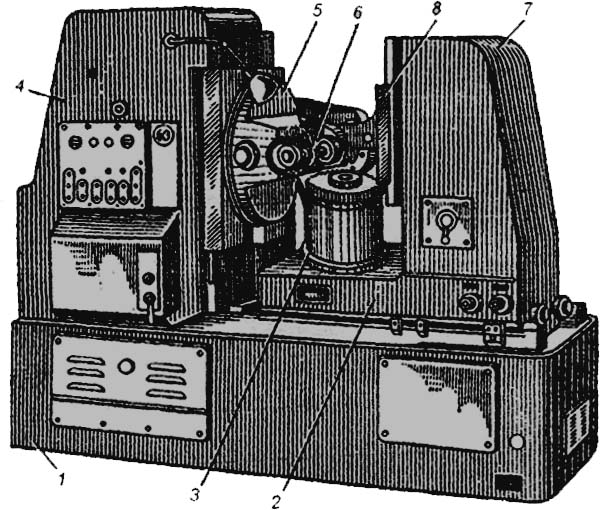

Рисунок 1-Зуборезный станок мод. 5М324А:

1-станина; 2-салазки; 3-стол; 4-неподвижная стойка; 5-суппорт; 6-фреза; 7-подвижная стойка; 8-кронштейн (люнет) для поддержки оправки с заготовкой.

2. Принципиальные схемы нарезания колес и соответствующие частные кинематические структуры. Анализ кинематических структур. Общая кинематическая структура станка.

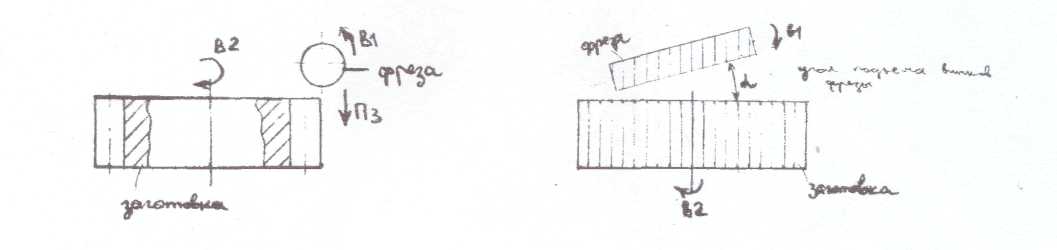

Рисунок 2-Принципиальная схема нарезания цилиндрического прямозубого колеса

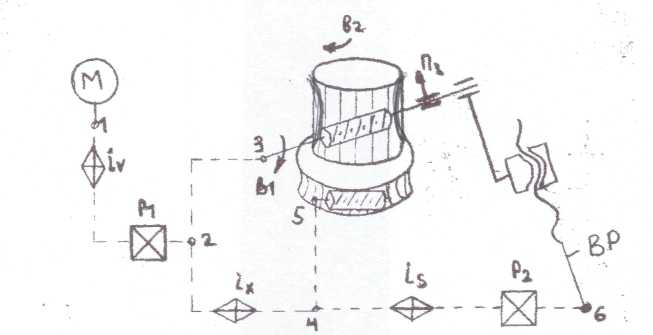

Рисунок 3-Кинематическая структура на нарезание цилиндрического прямозубого колеса

Таблица 1 - Анализ кинематической структуры станка при нарезании цилиндрического прямозубого колеса.

Обрабатываемая деталь

цилиндрическое колесо с прямым зубом

Структурная схема

Рисунок 3

Анализируемые параметры

Результат анализа

1.Образуемая поверхность

1.1 Форма поверхности

эвольвента

1.2Форма производящих линий:

1.2.1 Образующей

эвольвента

1.2.2Направляющей

прямая

1 .3 Методы получения производящих линий

1.3.1 Образующей

обкат

1.3.2Направляющей

касание

2Условная запись движений

2.1 Формообразования

2.1.1 Скорость резания

Ф>v>(В>1>В>2>)

2.1.2Подачи

Фs(П>3>)

2.2 Деления

нет

2.3Врезания

нет

3 Класс структуры

К23

4Структура кинематических групп

4.1 Группа движения скорости резания

4.1.1 Внутренняя связь

B>1>-3-2-i>x>-4-5-B>2>

4.1 2 Внешняя связь

M-l-i>v> P>1>-2

4.2 Группа движения подачи

4.2.1 Внутренняя связь

Нет

4.2.2 Внешняя связь

M-l-i>v>-P>1>-2-i>x>-4-i>s>-P>2>-6-BB-П>3>

5 Настройка движений по параметрам

5.1 Движение скорости резания

5.1.1 На траекторию

Гитара i>x>

5.1.2 На путь

нет

5.1.3На скорость

Гитара i>v>

5.1.4 На направление

Реверс P>1>

5.1.5 На исходное положение

нет

5.2 Движение подачи

5.2.1 На траекторию

Нет

5.2.2 На путь

Упор В

5.2.3На скорость

Гитара i>s>

5.2.4 На направление

Реверс Р>2>

5.2.5 На исходное положение

Упор Н

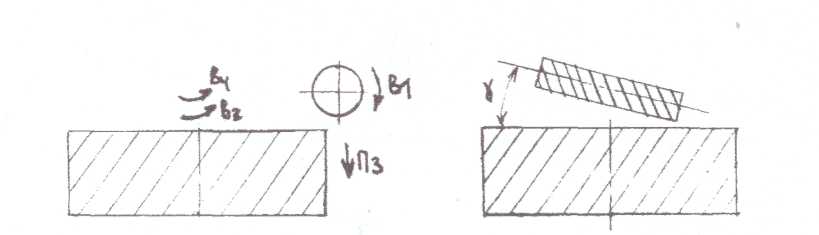

Рисунок 4-Принципиальная схема нарезания косозубого цилиндрического колеса

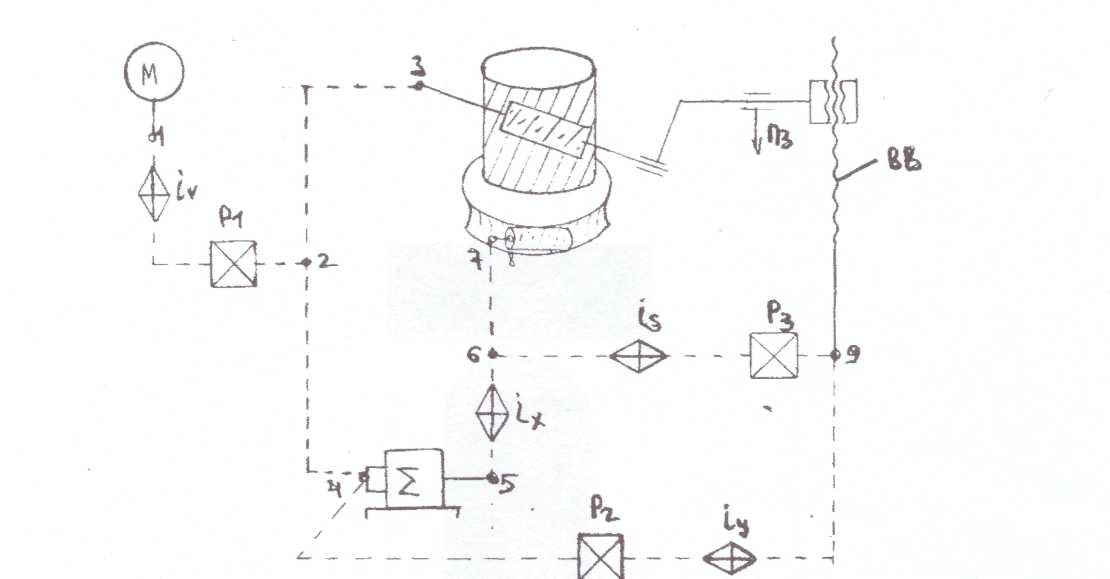

Рисунок 5-Кинематическая структура на нарезание цилиндрического колеса с винтовыми зубьями

Таблица 2-Анализ кинематической структуры станка при нарезании цилиндрического колеса с винтовым зубом.

Обрабатываемая деталь

цилиндрическое колесо с винтовым зубом

Структурная схема

Рисунок 5

Анализируемые параметры

Результат анализа

1. Образуемая поверхность

1.1 Форма поверхности

винтовая

1.2Форма производящих линий:

1.2.10бразующей

эвольвента

1.2.2Направляющей

винтовая

1 .ЗМетоды получения производящих линий

1.3.1 Образующей

обкат

1.3.2Направляющей

касание

2Условная запись движений

2.1 Формообразования

2.1. 1Скорость резания

Ф>v>(В,В>2>)

2.1.2Подачи

Ф>s>(П>3>В>4>)

2.2Деления

Нет

2.3Врезания

Нет

3 Класс структуры

С24

4Структура кинематических трупп

4.1Группа движения скорости резания

4.1.1 Внутренняя связь

B>1>-3-2-4--5-i>x>-6-7-8-B>2>

4.1.2Внешняяя связь

M-l-i>v>-P>1>-2

4.2Группа движения подачи

4.2.1 Внутренняя связь

П>3>-ВВ-9-Р>2>-4--5- i>x>-6-7-8-B>4>

4.2.2Внешняяя связь

M-l-i>v>-P>1>-2-4--5- i>x>-6-is-P>3>-9

5Настройка движений по параметрам

5.1 Движение скорости резания

5.1.1 На траекторию

Гитара i>x>

5.1.2 На путь

Нет

5.1.3На скорость

Гитара i>v>

5.1.4 На направление

Реверс P>1>

5.1.5 На исходное положение

нет

5.2 Движение подачи

5.2.1 На траекторию

гитарой i>y>, реверс Р>2>

5.2.2 На путь

упор В

5.2.3На скорость

гитара i>s>

5.2.4 На направление

реверс Р>3>

5.2.5 На исходное положение

Упор Н



а. б.

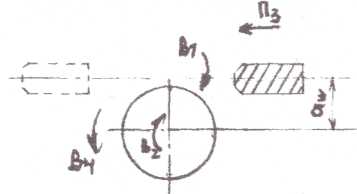

Рисунок 6-Принципиальные схемы нарезания червячных колес

а) нарезание червячного колеса методом тангенсальной подачи;

б) нарезание червячного колеса методом радиального врезания.


Рисунок 7-Кинематическая структура на нарезание червячного колеса методом радиального врезания

Таблица 3-Анализ кинематической структуры станка при нарезании червячного колеса методом радиального врезания.

Обрабатываемая деталь

Червячное колесо

Структурная схема

Рисунок 7

Анализируемые параметры

Результат анализа

1. Образуемая поверхность

1.1 Форма поверхности

1.2Форма производящих линий:

1.2.1 Образующей

1.2.2Направляющей

1.3Методы получения производящих линий 1.3.1 Образующей

1.3.2Направляющей

2Условная запись движений

2.1 Формообразования

2.1.1 Скорость резания

винтовая

эвольвента

винтовая

обкат

след

Ф>v>(В>1>В>2>)

2.1.2Подачи

Нет

2.2 Деления

Нет

2.3 Врезания

Вр(Пз)

3Класс структуры

С12

4Структура кинематических групп

4.1 Группа движения скорости резания

4.1.1 Внутренняя связь

B>1>-3-2-i>x>-4-5-B>2>

4.1.2Внешняяя связь

M-l-i>v>-P>1>-2

4.2Группа движения подачи

нет

4.3Группа движения врезания

4.3.1 Внутренняя связь

нет

4.3.2Внешняяя связь

M-l-i>v>-P>1>-2-i>x>-4-i>5>-P>2>-6-ВР-П>3>

5Настройка движений по параметрам

5 Л Движение скорости резания

5.1.1 На траекторию

Гитара i>x>

5.1.2 На путь

Нет

5.1.3 На скорость

Гитара i>v>

5.1.4 На направление

Реверс P>1>

5.1.5 На исходное положение

нет

5.2 Движение врезания

5.2.1 На траекторию

Гитара i>v>, реверс P>1>

5.2.2 На путь

упоры

5.2.3На скорость

Гитара i>s>

5.2.4 На направление

Реверс Р>2>

5.2.5 На исходное положение

Упоры


Рисунок 8-Кинематическая структура на нарезание червячного колеса методом

тангенсального врезания

Таблица 4- Анализ кинематической структуры станка при нарезании червячных

колес методом тангенсального врезания.

Обрабатываемая деталь

Червячное колесо

Структурная схема

Рисунок 8

Анализируемые параметры

Результат анализа

1. Образуемая поверхность

1.1 Форма поверхности

1.2Форма производящих линий:

1.2.1Образующей

1.2.2Направляющей

1.3Методы получения производящих линий 1.3.1Образующей

1.3.2Направляющей

2Условная запись движений

2.1 Формообразования

2.1.1 Скорость резания

2.1.2Подачи

2.2Деления

винтовая

эвольвента

винтовая

обкат

след

Ф>v>(В>1>В>2>)

Ф>s>(П>5>В>6>)

Нет

2.3Врезания

Нет

3Класс структуры

С24

4Структура кинематических групп

4.1 Группа движения скорости резания

4.1.1 Внутренняя связь

B>1>-3-2-4--5-i>x>-6-7-8-9-B>2>

4.1 2Внешняяя связь

M-l-i>v>-P>1>-2

4.2Группа движения подачи

4.2.1 Внутренняя связь

П>5>-BT-12-10-P>2>-i>y>-l l--5- i>x>-6-7-8-9-B>6>

4.2.2Внешняяя связь

M-1-i>v>-P>1>-2-4--5- i>x>-6- i>s>-P>3>-10

5Настройка движений по параметрам

5.1 Движение скорости резания

5.1.1 На траекторию

Гитара i>x>

5.1.2 На путь

Heт

5.1.3На скорость

Гитара i>v>

5.1.4 На направление

Реверс P>1>

5.1.5 На исходное положение

Нет

5.2 Движение подачи

5.2.1 На траекторию

Гитара i>v>>,> реверс P>1>

5.2.2 На путь

Упоры

5.2.3На скорость

Гитара i>s>

5.2.4 На направление

Реверс Р>3>

5.2.5 На исходное положение

Упоры

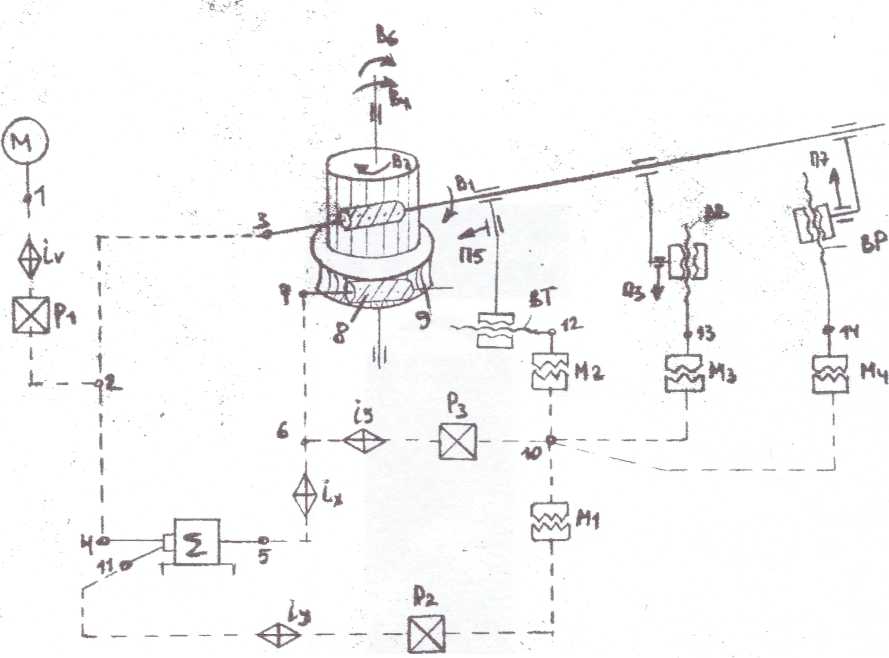

Рисунок 8-Общая кинематическая структура станка

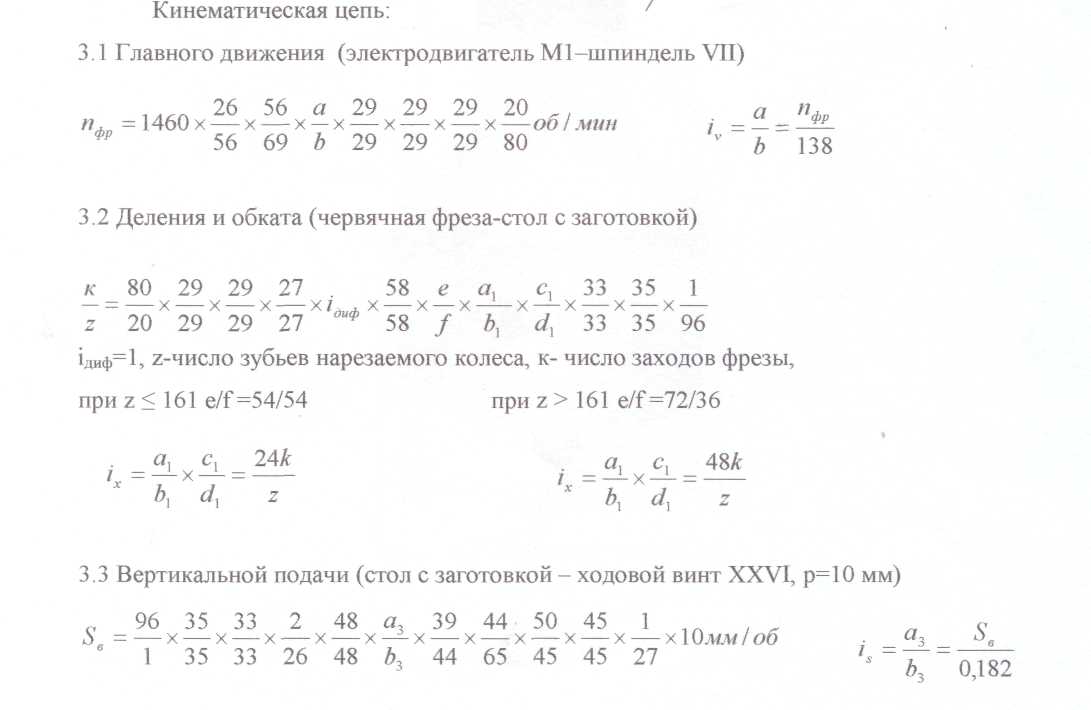

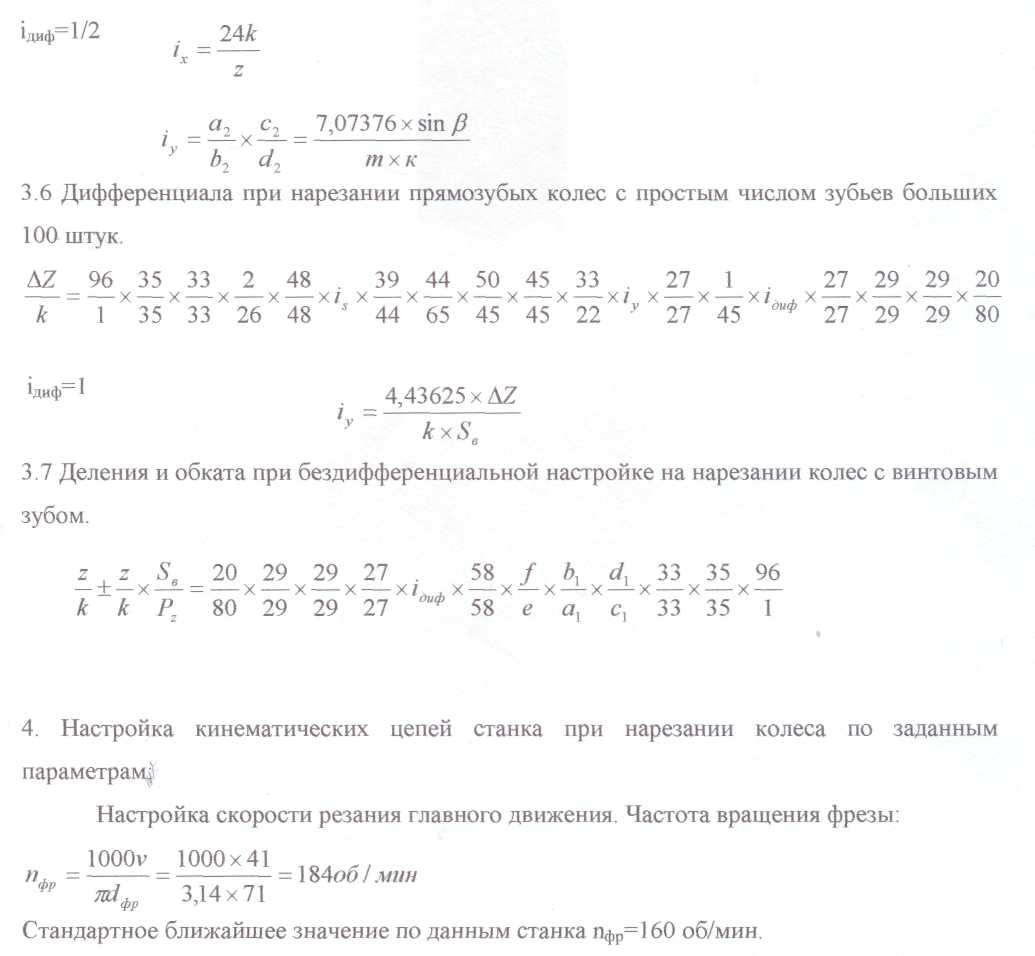

3. Анализ кинематической схемы станка
