Исследование винтового механизма (передачи винт-гайка)
Белорусский государственный университет информатики и радиоэлектроники
Кафедра инженерной графики
Отчет по лабораторной работе № 2
Исследование винтового механизма (передачи винт-гайка)
Выполнили: Проверил:
Студенты группы № 810701 Вышинский Н. В
Селезнев А.А.
Душевский А. И
Кравцов В. Э
Гарбуз И. И
Минск 2009
Цель работы:
Ознакомиться с винтовыми механизмами.
Определить зависимость коэффициента полезного действия винтовой пары от величины осевой и эксцентричной нагрузки на гайку.
Кинематическая схема установки
1 - основание,
2 - стойка,
4 - редуктор,
5 - электродвигатель,
6 - приводной вал,
7 - рычаг,
8 - плоская пружина,
9 - индикатор,
10 - винт,
11 - гайка,
12 - сигнальная лампа,
13 - тумблер,
14 - кнопка.
Теоретический КПД определим по формуле:
= tg / tg( + т),
где - угол подъема винтовой линии; т - приведенный угол трения.
Для резьбы приведенный угол трения
т = arctg f = arctg [f / cos( / 2)],
где f - приведенный коэффициент трения скольжения; f - коэффициент трения скольжения между материалами винта и гайки; - угол профиля резьбы.
При этом: tg γ = p / (πd2), р = 2мм; d2 = 13 мм; угол трения ρ = arctg [f / cos(α / 2)], где
f = 0,1 - коэффициент трения скольжения для пары сталь-бронза; α = 30º - угол профиля трапецеидальной резьбы.
Действительный КПД при проведении экспериментов определяют по формуле
ηд = Ту / Тд,
где Ту - необходимый для осуществления движения гайки уравновешивающий момент, действующий в перпендикулярной к оси винта плоскости, Тд - крутящий момент на валу двигателя, который определяется по формуле
Тд = k·μ, [Нмм],
путем измерения показаний индикатора.
Необходимый для движения гайки момент Ту при осевой нагрузке силой Q должен быть
Ту = Q·tg(γ+ρ) ·(d2/2).
Величину действительного КПД ηд для выбранного значения плеча а определяют по формуле
ηд = Ту / Тд,
Вращающий момент Тд электродвигателя рассчитывают по формуле
Тд = k·μ, [Нмм],
Необходимый для движения гайки вращающий момент Ту при эксцентрично расположенной нагрузке Q и приложенной к гайке на расстоянии а должен быть
,
где f - коэффициент трения скольжения в винтовой паре (f = 0,1); Н - высота гайки (Н = 26 мм); ρ - угол трения; γ - угол подъема винтовой линии; d2 - средний диаметр резьбы (d2 = 13 мм).
Результаты проведенных экспериментов занесем соответственно в таблицу 1 и таблицу 2:

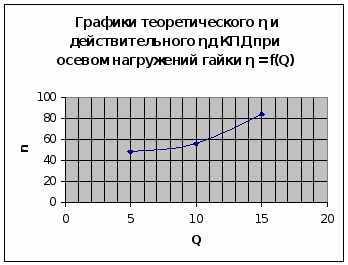

Таблица 1
Q Н |
k |
Тд мм*Н |
Ту мм*Н |
ŋд% |
|
1 |
5 |
3.5 |
10.5 |
5.03 |
48 |
2 |
10 |
6 |
18 |
10.06 |
56 |
3 |
15 |
6 |
18 |
15.09 |
84 |

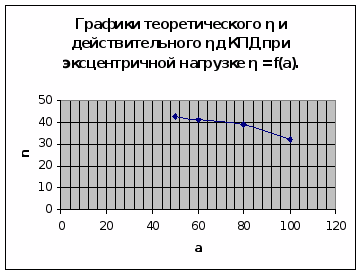

Таблица 2
а мм |
К |
Тд мм*Н |
Ту мм*Н |
ŋд% |
ŋ% |
|
1 |
50 |
17.6 |
52.8 |
22.575 |
43 |
14 |
2 |
60 |
18.7 |
56.1 |
25.075 |
41 |
13 |
3 |
80 |
26 |
78 |
30.075 |
39 |
11 |
4 |
100 |
36.5 |
109.5 |
35.075 |
32 |
9 |
Вывод
Достоинства винтовых передач - простота конструкции, компактность, надежность в работе, большая плавность и точность перемещения, возможность получения самотормозящейся передачи и доступность изготовления винтовой пары на любом производстве.
К недостаткам винтовых передач относят наличие больших потерь на трение, а следовательно, большой износ и низкий КПД.
КПД прямо пропорциональна Q, и обратно пропорциональна “а”.
Литература
1. Лабораторный практикум по курсу "Техническая механика".
