Технологический расчет электродвигателя

Содержание

Кинематический и энергетический расчёт привода……………....……..2
Расчёт передач редуктора……………………………………………….…4
Расчёт цепной передачи…………………………………………………..12
Предварительный расчёт валов…………………………………...……...16
Определение конструктивных размеров зубчатых колёс и корпуса…..18
Эскизная компоновка редуктора…………………………………...…….20
Подбор подшипников……………………………………………..……...22
Проверка прочности шпоночных соединений………………...………...32
Проверочный расчёт валов редуктора…………………………...………33
Выбор муфты…………………………………………………...…………45
Смазка редуктора………………………………………………...……….46
Сборка редуктора……………………………………………………...….47

Библиографический список ………………………………………….............…49

1. Кинематический и энергетический расчёт привода

Определяем требуемую мощность электродвигателя на основании исходных данных.

где N = 1,7 кВт – мощность на ведомом валу привода;

 - КПД привода, равный произведению частных КПД;

где по [1, табл. 1.1]

Ц. = 0,9 – КПД цепной передачи,

1,2 = 0,97 – КПД закрытой зубчатой передачи с цилиндрическими колёсами,

П. = 0,99 – КПД в подшипниках.

При выборе электродвигателя учитываем возможность пуска транспортёра с полной загрузкой. Поэтому выбираем двигатель с повышенным пусковым моментом. По требуемой мощности подходит двигатель АИР112МА8 Nдв.=2,2 кВт, n =750 об/мин.

Передаточное отношение

где nдв. = 750 об/мин. – частота вращения выбранного электродвигателя,

n = 30 об/мин. – частота вращения ведомого вала.

Намечаем, ориентируясь на [1, табл. 1.2] частные передаточные числа: цепной передачи редуктора .

Разбираем общее передаточное отношение редуктора i: принимаем для быстроходной ступени iБ =4 и для тихоходной iТ =2,5.

Определяем угловые скорости и частоты вращения валов:

Ведущий вал редуктора

;

Промежуточный вал редуктора

Ведомый вал редуктора

Вал барабана

Вращающие моменты на валах определим, исходя из требуемой мощности электродвигателя:

2. Расчёт передач редуктора

Так как в задании нет особых требований в отношении габаритов передачи, выбираем материалы со средними механическими характеристиками. По [1, табл. 3.3] принимаем для шестерен сталь 45 улучшенную с твёрдостью НВ 230; для колёс сталь 45 улучшенную с твёрдостью НВ 200.

Рассчитываем допускаемые контактные напряжения

где =2НВ+70 – предел контактной выносливости при базовом числе циклов по [1, табл. 3.2];

KHL =1 – коэффициент долговечности при длительной эксплуатации редуктора;

[n]H =1,15 – коэффициент запаса прочности.

Принимаем по [1, табл. 3.1] значения коэффициента нагрузки для случая несимметричного расположения колёс .

Коэффициенты ширины венцов по межосевому расстоянию для быстроходной ступени baБ =0,25 и для тихоходной baТ =0,4.

Расчёт тихоходной ступени

Межосевое расстояние из условия контактной выносливости активных поверхностей зубьев

где KН =1,25 – коэффициент нагрузки для несимметричного расположения

колёс по [1, табл. 3.1];

baT =0,4 – коэффициент ширины венцов по межосевому расстоянию.

Принимаем по стандарту аТ =140 мм.

Нормальный модуль

По СТ СЭВ 310-76 принимаем мм.

Принимаем предварительный угол наклона зубьев =10 и определяем числа зубьев шестерни и колеса:

Принимаем z3=28.

Тогда .

Уточняем значения угла :

; .

Основные размеры шестерни и колеса:

Диаметры делительные

проверка:

Диаметры вершин зубьев:

Ширина колеса

Ширина шестерни

Определяем коэффициент ширины шестерни по диаметру:

Окружная скорость колёс тихоходной ступени

При данной скорости назначаем 8-ю степень точности. Коэффициент нагрузки для проверки контактных напряжений

где КН =1,072 – по [1, табл. 3.5];

КН =1,06 – по [1, табл. 3.4];

КН =1 – по [1, табл. 3.6].

Проверяем контактные напряжения:

Силы, действующие в зацеплении тихоходной ступени:

Окружная

Радиальная

Осевая

Проверка зубьев тихоходной ступени на выносливость по напряжениям изгиба:

где - коэффициент нагрузки,

здесь KF =1,12 по [1, табл. 3.7];

KFv =1,15 по [1, табл. 3.8];

YF =3,611 – коэффициент формы зуба;

Допускаемое напряжение и отношения

где - предел выносливости при отнулевом цикле

изгиба;

- коэффициент запаса прочности по [1, табл. 3.9];

- коэффициент, учитывающий повышение прочности косых зубьев по сравнению с прямыми;

KF =0,75.

Проверяем зуб колеса .

Расчёт быстроходной ступени

Межосевое расстояние из условия контактной выносливости активных поверхностей зубьев

где KН =1,25 – коэффициент нагрузки для несимметричного расположения колёс по табл. 3.1 [1];

baБ =0,25 – коэффициент ширины венцов по межосевому расстоянию.

Принимаем по стандарту аБ =125 мм.

Нормальный модуль

По СТ СЭВ 310-76 принимаем мм.

Принимаем предварительный угол наклона зубьев  = 10 и определяем числа зубьев шестерни и колеса:

Принимаем z1=22.

Тогда .

Уточняем значения угла :

Основные размеры шестерни и колеса:

Диаметры делительные

проверка:

Диаметры вершин зубьев:

Ширина колеса

Ширина шестерни

Определяем коэффициент ширины шестерни по диаметру:

Окружная скорость колёс быстроходной ступени

При данной скорости назначаем 8-ю степень точности. Коэффициент нагрузки для проверки контактных напряжений

где КН =1,07 – по [1, табл. 3.5];

КН =1,09 – по [1, табл. 3.4];

КН =1 – по [1, табл. 3.6].

Проверяем контактные напряжения:

Силы, действующие в зацеплении быстроходной ступени:

Окружная

Радиальная

Осевая

Проверка зубьев быстроходной ступени на выносливость по напряжениям изгиба:

где - коэффициент нагрузки,

здесь KF =1,07 по [1, табл. 3.7];

KFv =1,15 по [1, табл. 3.8];

YF =3,605 – коэффициент формы зуба;

Допускаемое напряжение и отношения

где - предел выносливости при отнулевом цикле

изгиба;

- коэффициент запаса прочности по [1, табл. 3.9];

- коэффициент, учитывающий повышение прочности косых зубьев по сравнению с прямыми;

KF =0,75.

Проверяем зуб колеса .

3. Расчёт цепной передачи

Выбираем приводную роликовую цепь по [1, табл. 5.12].

Вращающий момент на ведущей звёздочке

Передаточное число было принято .

Числа зубьев: ведущей звёздочки

;

Ведомой звёздочки

Расчётный коэффициент нагрузки

;

где kД =1- динамический коэффициент при спокойной нагрузке;

kа =1 – учитывает влияние межосевого расстояния;

kН =1 – учитывает влияние угла наклона линии центров;

kР =1,25 – при периодическом регулировании натяжении цепи;

kС = 1,4 – при периодической смазке;

kП =1,25 – при двухсменной работе.

Определяем шаг однорядной цепи:

где [p] =32,9 – допускаемое среднее давление по [1, табл. 5.15].

Принимаем t =25,4 мм (ГОСТ 13568-75); Q =5670 кгс; q =2,6 кг/м; F =179,7 мм2.

Определяем скорость цепи:

Окружное усилие

Проверяем давление в шарнире:

Уточняем по табл. 5.15 допускаемое давление

Условие выполнено.

Усилия в цепи:

от провисания

где kf =1,5 – коэффициент, учитывающий влияние расположения передачи по [1, табл. 5.12]; аЦ =1,106 – межосевое расстояние.

от центробежных сил

Расчётная нагрузка на валы

Проверяем коэффициент запаса прочности цепи на растяжение:

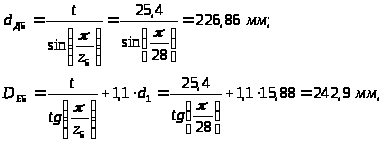

Основные размеры ведущей звёздочки:

где d1 = 15,88 – диаметр ролика.

Толщина диска звёздочки:

где Ввн = 15,88 - расстояние между пластинками внутреннего звена по [1, табл. 5.12].

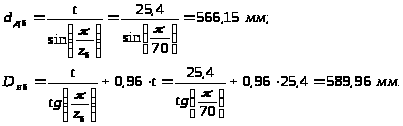

Основные размеры ведомой звёздочки:

Число звеньев цепи:

где at =40 – коэффициент по межосевому расстоянию;

z =98 – суммарное число зубьев;

Уточняем межосевое расстояние:

Для свободного провисания цепи уменьшаем расчётное межосевое расстояние на 0,4%. Получаем a =1010 мм.

4. Предварительный расчёт валов

Определяем крутящие моменты в поперечных сечениях валов:

Диаметр выходного конца ведущего вала при допускаемом напряжении

Так как вал редуктора соединён муфтой с валом электродвигателя, то необходимо согласовать диаметры ротора dДВ = 32мм и вала dВ1.

Примем мм; диаметры шеек под подшипники мм. Шестерню выполним за одно целое с валом.

У промежуточного вала определяем диаметр по пониженным допускаемым напряжениям

Шестерню выполним за одно целое с валом. Принимаем диаметр под колесом мм; под подшипниками мм.

Учитывая влияние изгиба вала от натяжения цепи, ведомый вал рассчитываем при .

Диаметр выходного конца вала

Принимаем мм; диаметры под подшипниками мм; под колесом мм.

5. Определение конструктивных размеров зубчатых колёс и корпуса

Рассчитываем конструктивные размеры зубчатых колёс по следующим формулам и сводим результаты в табл. 1.

Диаметр ступицы стальных колёс:

где dВ – диаметр вала;

Длина ступицы:

Толщина обода цилиндрических колёс:

где mn – нормальный модуль.

Толщина диска:

где b – ширина венца.

Диаметр центровой окружности:

где

- внутренний диаметр обода.

Диаметр отверстий:

Фаска: .

Таблица№1 Конструктивные размеры зубчатых колёс, мм.

№ Колеса	mn	z	b	da	d	dВ	dСТ	lСТ	0	C	D0	Dотв	dотв	n
Z1	2,25	22	36	54,5	50	-	1
Z2	88	32	204,5	200	36	60	46	8	10	178	120	30
Z3	2,75	28	62	85,5	80	-	1,5
Z4	70	56	205,5	200	56	90	56	8	17	178	134	22

Конструктивные размеры корпуса редуктора.

Толщина стенок:

Принимаем мм.

Толщина фланцев

мм;

мм; принимаем мм.

Толщина рёбер основания корпуса

мм.

Диаметр фундаментных болтов

мм; принимаем мм.

Диаметр болтов: у подшипников

мм; принимаем мм.

соединяющих основания корпуса с крышкой

мм; принимаем мм.

Размер, определяющий положение болтов d2

мм.

Размеры штифта:

диаметр

; принимаем мм.

длина

мм; принимаем мм.

6. Эскизная компоновка редуктора

Компоновку проводим в два этапа. Первый этап служит для приближенного определения положения зубчатых колес и звездочки относительно опор для последующего определения опорных реакций и подбора подшипников.

Выявляем расстояния между опорами и положение зубчатых колёс относительно опор. Выполняем чертёж в масштабе 1 : 1, рис.1.

Выбираем способ смазки: зубчатые зацепления – окунанием зубчатых колёс в масляную ванну, подшипники – консистентной смазкой.

Последовательность выполнения компоновки такова:

Проводим две вертикальные осевые линии на расстоянии aБ = 125мм и слева от второй третью на расстоянии aТ =140мм.

Рис.1. Предварительная компоновка двухступенчатого цилиндрического редуктора.

Ориентировочно намечаем для ведущего вала радиальные шарикоподшипники особо мелкой серии и конические роликовые лёгкой серии для промежуточного и ведомого валов, подбирая их по диаметрам посадочных мест.

Таблица№2 Подобранные подшипники по ГОСТ 8338-75 и ГОСТ 27365-87.

№ вала	Обозначение подшипника	d, мм.	D, мм.	B, мм.	C, кН.	С0, кН.
1	7000106	30	55	9	11,2	5,85
2	7207А	35	72	18,25	48,4	32,5
3	7210А	50	90	20,75	51,9	39,8

Принимаем зазоры между торцами колёс и внутренней стенкой корпуса 10мм.

Вычерчиваем зубчатые колёса в виде прямоугольников и очерчиваем внутреннюю стенку корпуса.

Размещаем подшипники в корпусе редуктора, углубив их от внутренней стенки корпуса на 10мм.

Для предотвращения вытекания внутрь корпуса и вымывания пластичной смазки жидким маслом из зоны зацепления устанавливаем мазеудерживающие кольца. Их ширина 12мм, остальные размеры определяем конструктивно.

Замером устанавливаем расстояния, определяющие положения звёздочки, подшипников и зубчатых колёс.

7. Подбор подшипников

Ведущий вал.

Из предыдущих расчётов имеем:

Реакции опор:

в плоскости XZ

Проверка:

в плоскости YZ

Рис. 2. Схема ведущего вала.

Проверка:

Суммарные реакции:

Подбираем подшипники по более нагруженной опоре 2.

Эквивалентная нагрузка:

где Fa =PaБ =154 Н – осевая нагрузка;

V =1 – коэффициент, учитывающий вращение колец;

Kб = 1,1 – коэффициент безопасности по [1, табл. 7.2];

KТ = 1 – температурный коэффициент по [1, табл. 7.1].

Отношение

;

этой величине по [1, табл. 7.3] соответствует .

Отношение

; .

Расчётная долговечность, млн. об.

Расчётная долговечность, ч

Промежуточный вал.

Из предыдущих расчётов имеем:

Реакции опор:

в плоскости XZ

Проверка:

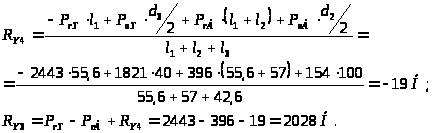

в плоскости YZ

Рис.3. Схема промежуточного вала.

Проверка:

Суммарные реакции:

Осевые составляющие радиальных реакций конических радиально-упорных подшипников:

Осевые нагрузки подшипников в данном случае тогда

Рассмотрим левый подшипник:

;

поэтому осевую нагрузку учитываем .

Эквивалентная нагрузка

Расчётная долговечность, млн. об.

Расчётная долговечность, ч

Рассмотрим правый подшипник:

;

осевую нагрузку не учитываем.

Расчётная долговечность, млн. об.

Расчётная долговечность, ч

Ведомый вал.

Из предыдущих расчётов имеем:

Реакции опор:

в плоскости XZ

Проверка:

в плоскости YZ

Рис.4. Схема ведомого вала.

Проверка:

Суммарные реакции:

Осевые составляющие радиальных реакций конических радиально-упорных подшипников:

Осевые нагрузки подшипников в данном случае тогда

Рассмотрим левый подшипник:

;

поэтому осевую нагрузку не учитываем.

Эквивалентная нагрузка

Расчётная долговечность, млн. об.

Расчётная долговечность, ч

Рассмотрим правый подшипник:

;

осевую нагрузку учитываем .

Расчётная долговечность, млн. об.

Расчётная долговечность, ч

8. Проверка прочности шпоночных соединений

Для передачи вращающих моментов применяем шпонки призматические со скруглёнными торцами по СТ СЭВ 189-75 и вычерчиваем их:

Ведущий вал - 24 мм, bhl = 8736 мм;

где Мк – крутящий момент на валу;

dк – диаметр колеса;

t1 – глубина шпоночного паза на валу;

- допускаемое напряжение смятия.

Промежуточный вал - 42 мм, bhl = 12832 мм;

;

Ведомый вал :

55 мм, bhl = 161045 мм;

;

42 мм, bhl = 12856 мм;

;

Вал барабана - 50 мм, bhl = 161080 мм;

9. Проверочный расчёт валов редуктора

Примем, что нормальные напряжения от изгиба изменяются по симметричному циклу, а касательные от кручения – по отнулевому (пульсирующему).

Уточнённый расчёт состоит в определении коэффициентов запаса прочности n для опасных сечений и сравнений их с требуемыми значениями [n]. Прочность соблюдена при

Будем производить расчёт для предположительно опасных сечений каждого из валов.

Ведущий вал:

Материал вала тот же, что и для шестерни, т. е. сталь 45, термообработка – улучшение. По [1, табл. 3.3] при диаметре заготовки до 90мм (dа1=85,5мм) среднее значение

Предел выносливости при симметричном цикле изгиба

Предел выносливости при симметричном цикле касательных напряжений

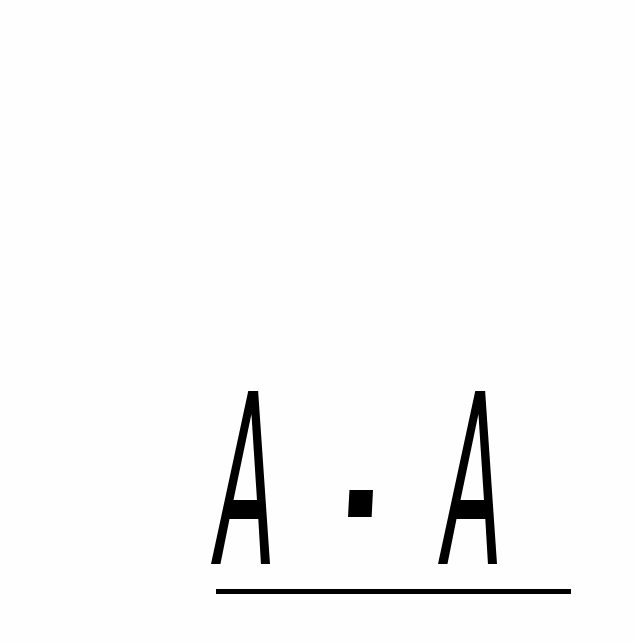

Сечение А-А. В этом сечении при передаче вращающего момента от электродвигателя через муфту возникают только касательные напряжения. Концентрацию напряжений вызывает наличие шпоночной канавки.

Коэффициент запаса прочности

где - амплитуда и среднее напряжение отнулевого цикла;

= 1,68 – эффективный коэффициент касательных напряжений по [1, табл. 6.5];

= 0,8 – масштабный фактор для касательных напряжений по [1, табл. 6.8];

= 0,1 – для углеродистых сталей;

Wк нетто – момент сопротивления кручению.

где d = 25мм – диаметр вала;

b = 8мм – ширина шпоночного паза;

t1 = 4мм – глубина шпоночного паза.

Такой большой коэффициент запаса прочности объясняется тем, что диаметр вала увеличен при конструировании для соединения его муфтой с валом электродвигателя. По этой же причине проверять прочность в остальных сечениях вала нет необходимости.

Промежуточный вал:

Материал вала – сталь 45 нормализованная,

Предел выносливости при симметричном цикле изгиба

Предел выносливости при симметричном цикле касательных напряжений

Сечение А-А. Концентрация напряжений обусловлена наличием шпоночной канавки.

Изгибающие моменты:

относительно оси y

;

относительно оси x

Результирующий изгибающий момент

Моменты сопротивления сечения нетто:

Амплитуда номинальных напряжений изгиба

Среднее напряжение цикла нормальных напряжений

Амплитуда и среднее напряжение цикла касательных напряжений

Коэффициенты запаса прочности:

где

= 1,79 – эффективный коэффициент нормальных напряжений по [1, табл. 6.5];

= 0,844 – масштабный фактор для нормальных напряжений по [1, табл. 6.8];

= 0,21 – для углеродистых сталей;

где

= 1,68 – эффективный коэффициент касательных напряжений по [1, табл. 6.5];

= 0,724 – масштабный фактор для касательных напряжений по [1, табл. 6.8];

= 0,1 – для углеродистых сталей.

Общий коэффициент запаса прочности

Сечение Б-Б. Концентрация напряжений обусловлена переходом от 45мм к 34,5мм: при и коэффициенты концентрации напряжений . Масштабные факторы .

Осевой момент сопротивления сечения

Амплитуда нормальных напряжений

где MXY = 49,56103 Н*мм – изгибающий момент (эпюр моментов в схеме вала).

Полярный момент сопротивления

Амплитуда и среднее напряжение цикла касательных напряжений

Среднее напряжение цикла нормальных напряжений

Коэффициенты запаса прочности:

;

Общий коэффициент запаса прочности

Ведомый вал:

Материал вала – сталь 45 нормализованная,

Предел выносливости при симметричном цикле изгиба

Предел выносливости при симметричном цикле касательных напряжений

Сечение А-А. Концентрация напряжений обусловлена наличием шпоночной канавки.

Изгибающие моменты:

относительно оси y

;

относительно оси x

Результирующий изгибающий момент

Моменты сопротивления сечения нетто:

Амплитуда номинальных напряжений изгиба

Среднее напряжение цикла нормальных напряжений

Амплитуда и среднее напряжение цикла касательных напряжений

Коэффициенты запаса прочности:

где

= 1,79 – эффективный коэффициент нормальных напряжений по [1, табл. 6.5];

= 0,805 – масштабный фактор для нормальных напряжений по [1, табл. 6.8];

= 0,21 – для углеродистых сталей;

где

= 1,68 – эффективный коэффициент касательных напряжений по [1, табл. 6.5];

= 0,688 – масштабный фактор для касательных напряжений по [1, табл. 6.8];

= 0,1 – для углеродистых сталей.

Общий коэффициент запаса прочности

Сечение Б-Б. Концентрация напряжений обусловлена наличием шпоночной канавки.

Изгибающий момент (положим x1= 20,5мм)

Моменты сопротивления сечения нетто:

Амплитуда номинальных напряжений изгиба

Среднее напряжение цикла нормальных напряжений

Амплитуда и среднее напряжение цикла касательных напряжений

Коэффициенты запаса прочности:

где

= 1,79 – эффективный коэффициент нормальных напряжений по [1, табл. 6.5];

= 0,844 – масштабный фактор для нормальных напряжений по [1, табл. 6.8];

= 0,21 – для углеродистых сталей;

где

= 1,68 – эффективный коэффициент касательных напряжений по [1, табл. 6.5];

= 0,724 – масштабный фактор для касательных напряжений по [1, табл. 6.8];

= 0,1 – для углеродистых сталей.

Общий коэффициент запаса прочности

Сечение В-В. Концентрация напряжений обусловлена переходом от 63мм к 55мм: при и коэффициенты концентрации напряжений . Масштабные факторы .

Осевой момент сопротивления сечения

Амплитуда нормальных напряжений

где MXY = 176,5103 Н*мм – изгибающий момент (эпюр моментов в схеме вала).

Полярный момент сопротивления

Амплитуда и среднее напряжение цикла касательных напряжений

Среднее напряжение цикла нормальных напряжений

Коэффициенты запаса прочности:

;

Общий коэффициент запаса прочности

10. Выбор муфты

При выборе муфт руководствуемся следующими соображениями. В приводах, испытывающих ударные нагрузки, следует предусматривать упругие муфты. Упругие муфты рекомендуется применять при не строго выдержанной соосности соединяемых валов в процессе монтажа и эксплуатации. Широкое распространение получили муфты с неметаллическими упругими элементами. Примем наиболее простую из них – муфта упругая втулочно- пальцевая (МУВП) по ГОСТ 21424-75 с цилиндрическим отверстием на концы валов по ГОСТ 12080-66. Упругие втулки из специальной резины, стойкой в минеральном масле, воде, бензине и керосине. Муфты выдерживают кратковременные двукратные перегрузки. Материал полумуфт – чугун СЧ 21-40. Материал пальцев – сталь 45. Муфту выбираем по диаметру вала и по величине расчётного момента

где k = 1,4 – коэффициент, учитывающий эксплуатационные условия;

Мном .= 26,75 Нм – номинальный передаваемый момент.

Для согласования вала электродвигателя и вала редуктора выбираем муфту с номинальным крутящим моментом . Полумуфту для вала электродвигателя выбираем по второму ряду (d = 30мм) и растачиваем до диаметра 32мм.

11. Смазка редуктора

Смазка зубчатого зацепления производится окунанием зубчатого колеса в масло, заливаемое внутрь корпуса до уровня, обеспечивающего погружение колеса на высоту зуба (примерно 10мм). Объем масляной ванны VM определяем из расчета 0,5 дм3 масла на 1 кВт передаваемой мощности дм3.

По [1, табл. 8.8] устанавливаем вязкость масла в зависимости от окружной скорости. В быстроходной паре при скорости м/с рекомендуемая вязкость ; в тихоходной м/с рекомендуемая вязкость . Среднее значение . По [1, табл.8.10] принимаем масло индустриальное И-100А по ГОСТ 20799—75 с вязкостью .

Уровень масла контролировать жезловым маслоуказателем при остановке редуктора.

Подшипники смазывать пластичной смазкой, которую закладывают в подшипниковые камеры при сборке. Периодически смазку пополнять шприцем через пресс-маслёнки, заполняя на 2/3 объёма узла. Сорт смазки — УТ-1 ГОСТ 1957-73 [1, табл. 7.15].

12. Сборка редуктора

Перед сборкой внутреннюю полость корпуса редуктора тщательно очищают и покрывают маслостойкой краской.

Сборку производят в соответствии с чертежом общего вида редуктора, начиная с узлов валов:

на ведущий вал насаживают мазеудерживающие кольца и шарикоподшипники, предварительно нагретые в масле до 80— 100° С;

в промежуточный вал- шестерню закладывают шпонку 12832, напрессовывают быстроходное зубчатое колесо до упора в зубчатый венец вал- шестерни, насаживают распорную втулку и мазеудерживающие кольца, устанавливают предварительно нагретые в масле конические роликоподшипники;

в ведомый вал закладывают шпонку 161045 и напрессовывают тихоходное зубчатое колесо до упора в бурт вала, затем надевают распорную втулку, мазеудерживающие кольца и устанавливают конические роликоподшипники, предварительно нагретые в масле.

На ведущий и ведомый валы насаживаются распорные втулки и крышки сквозные с впрессованными в них манжетами.

Собранные валы укладывают в основание корпуса редуктора, вкладывают регулировочные шайбы, регулировочные крышки (ранее собранные с регулировочным винтом и стопорным рычагом) и надевают крышку корпуса; покрывая предварительно поверхности стыка крышки и корпуса спиртовым лаком. Для центровки устанавливают крышку на корпус с помощью двух конических штифтов, затягивают болты, крепящие крышку к корпусу.

После этого в подшипниковые камеры закладывают пластичную смазку, регулируют натяг подшипников. Проверяют проворачиванием валов отсутствие заклинивания подшипников (валы должны проворачиваться от руки).

Далее на конец ведомого вала в шпоночную канавку закладывают шпонку, устанавливают звездочку и фиксируют её шайбой. Шайба крепится болтом М6, который фиксируется стопорной шайбой и штифтом.

Затем ввертывают пробку маслоспускного отверстия с прокладкой и жезловый маслоуказатель. Заливают в корпус масло и закрывают смотровое отверстие крышкой с прокладкой; закрепляют крышку болтами.

Собранный редуктор обкатывают и подвергают испытанию на стенде по программе, устанавливаемой техническими условиями.

Библиографический список

С. А. Чернавский, Курсовое проектирование деталей машин, М.: «Машиностроение», 1980г.
П. Ф. Дунаев, О. П. Леликов, Конструирование узлов и деталей машин, М.: «Высшая школа», 1998г.
