Технологический процесс восстановления коленчатого вала ЗМЗ-53

Реферат

Пояснительная записка содержит: 38 листов, 3 рисунка, 10 таблиц, 4 источника, 1 приложение.

КОЛЕНЧАТЫЙ ВАЛ, ВОССТАНОВЛЕНИЕ, ОПЕРАЦИИ, НАПЛАВКА, НОРМЫ ВРЕМЕНИ, РЕЖИМЫ РЕЗАНИЯ.

Объектом исследования является коленчатый вал ЗМЗ-53 изготовленный из ВЧ-50-15.

Цель работы – разработать технологический процесс восстановления коленчатого вала ЗМЗ-53.

В процессе работы были выбраны: рациональный способ восстановления, разработаны режимы восстановления, определены нормы времени выполнения операций, проведена технико-экономическая оценка технологического процесса восстановления.

Область применения - автоколонна, ремонтное предприятие.

Эффективность проекта обусловлена научным подходом к решению поставленных задач и его экономической целесообразностью.

Содержание

Введение

1. Краткое описание детали, принцип работы и возможные неисправности

2. Выбор средств измерения

3. Определение дефектов деталей и коэффициентов их повторяемости

4. Построение гистограммы распределения износов

5. Выбор рационального способа восстановления

6. Расчет основных режимов нанесения покрытия

6.1. Сущность способа восстановления наплавкой под легирующим флюсом по оболочке

6.2. Разработка режимов восстановления

7. Расчет режимов механической обработки нанесенного покрытия

8 Определения норм времени выполнения операции

9. Технико-экономическая оценка технологического процесса восстановления коленчатого вала двигателя ЗМЗ-53

Список использованных источников

Введение

В новых условиях хозяйствования, когда в сельскохозяйственном производстве после капитального ремонта эксплуатируются более 50 % тракторов и 75 % двигателей, необходимо увеличивать темпы технического перевооружения производственных, перерабатывающих и других отраслей АПК. В связи с этим важное значение имеет повышение качества и надежности выпускаемых машин, уровня их технического обслуживания и ремонта, включая организацию и проектирование ремонтно-обслуживающего производства. Однако с ростом балансовой стоимости сельскохозяйственной техники существенно увеличиваются и затраты на ее ремонт. Следовательно, встает задача снижения этих затрат за счет повышения качества и надежности изготовления и капитального ремонта машин.

Наиболее важный фактор снижения затрат – высокое качество капитального ремонта машин. Улучшения качества ремонтных работ можно добиться, с одной стороны, за счет модернизации устаревшего ремонтно-технологического оборудования и совершенствования технологий ремонта на крупных предприятиях, а с другой – за счет увеличения уровня концентрации ремонта разномарочных агрегатов и машин, имеющих близкие по характеру дефекты и конструктивно-технологические свойства (использование принципов узловой и технологической специализации), и углубления профессиональной специализации.

В системе мер по снижению затрат на ремонт важное значение имеет рациональный выбор способа восстановления изношенных деталей. Как известно, в настоящее время существует огромное количество различных методов нанесения покрытий и их последующей обработки. Основная задача предприятий ремонтного производства – оснащение производственных подразделений современным энергосберегающим оборудованием и внедрением ресурсосберегающих технологий ремонта. При этом необходимо добиваться того, чтобы затраты на внедрение новых технологий не приводили бы к значительным экономическим издержкам. Этого можно достичь путем предварительной тщательной дефектации часто изнашиваемых деталей и последующим грамотным назначением всех операций технологического процесса восстановления. Кроме того, необходимо сочетать преимущества агрегатного (обезличенного) метода ремонта с необезличенным методом ремонта, когда не происходит раскомплектовки прецизионных пар трения. Это позволяет достичь наибольшего ресурсосбережения и высокой экономии денежных средств.

Краткое описание детали, принцип работы и возможные неисправности

Коленчатый вал - важнейшая деталь двигателя. Он воспринимает усилия, передаваемые от поршней шатунами, и преобразует их в крутящий момент, который через маховик передается на трансмиссию.

Коленчатый вал двигателя СМД-62 выполняется литым из высокопрочного чугуна (НВ 153-245).

Чугуны с шаровидным графитом применяют при повышенных требованиях к прочности; их обрабатывают в расплавленном состоянии присадками магния или церия, что придает графиту шаровидную форму и тем самым сильно уменьшает внутреннюю концентрацию напряжений. Предел выносливости высокопрочных чугунов с шаровидным графитом при средних размерах сечений приближается к пределу выносливости стали 45 и до двух раз выше, чем у обычного чугуна СЧ20 с пластинчатым графитом; модуль упругости (1, 6... 1, 9)10⁵ МПа.

Чугун с шаровидным графитом может успешно заменять стальные отливки и поковки, а также ковкий чугун.

Повышение механических свойств чугунов позволяет применять их вместо сталей для деталей, работающих в условиях значительных переменных напряжений.

Характерным примером таких деталей являются коленчатые валы двигателей многих современных тракторов и автомобилей. В коленчатых валах пониженные механические свойства чугунов по сравнению с таковыми для термически обработанных сталей компенсируются более совершенной формой литых валов, существенно меньшей чувствительностью к концентрации напряжений, большим демпфированием колебаний в чугуне и меньшим модулем упругости, что уменьшает дополнительные напряжения от смещения опор. Для трущихся деталей в условиях ненапряженного режима работы и при непрерывном смазывании допустимо применение антифрикционного чугуна по ГОСТ 1585—85.

В таблице 1 приведены механические свойства чугуна с шаровидным графитом (ГОСТ 7293–85)

Таблица 1- Механические свойства чугуна с шаровидным графитом

Марка чугуна	Временное сопротивление, МПа	Условный предел текучести, МПа	Относительное удлинение, %, не менее	Твёрдость НВ
ВЧ50	500	320	7	153…245

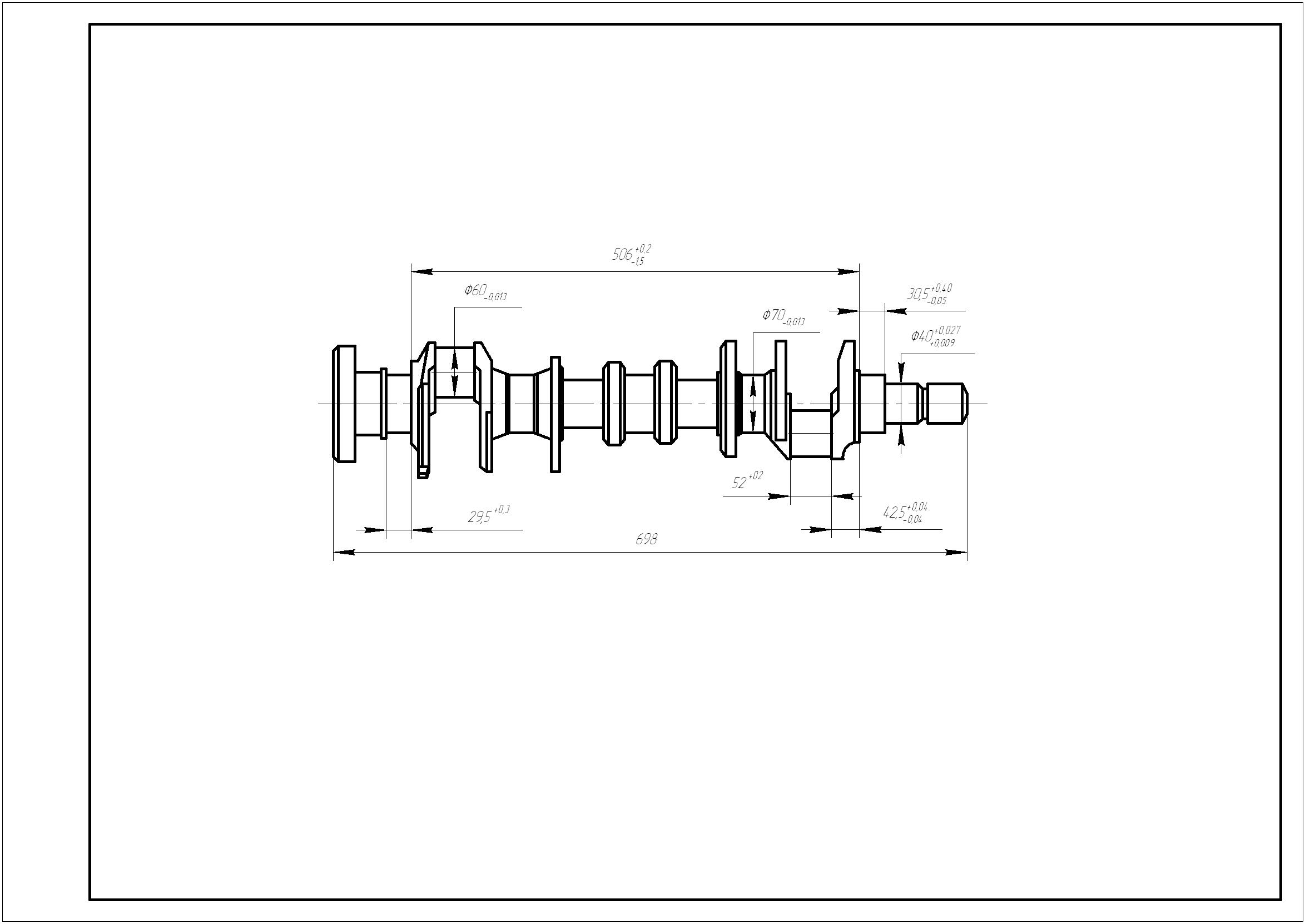

Коленчатый вал состоит из опорных коренных шеек, шатунных шеек, щек и противовесов. На переднем конце вала выполнены шпоночные канавки для крепления распределительной шестерни и шкива привода вентилятора. В торце вала сделано нарезное отверстие для ввертывания маховика. В центре фланце высверлено углубление для установки подшипника ведущего вала коробки передач.

Коленчатый вал двигателя СМД-62 является V-образный с четырьмя шатунными шейками, расположенными под углом 90°. Причем у такого коленчатого вала число коренных шеек на одну больше, чем шатунных. Такой вал называется полноопорным.

Коленчатый вал работает в условиях периодических нагрузок от сил давления газов, сил и моментов инерции, которые в совокупности вызывают значительные скручивающие и изгибающие моменты, а также крутильные продольные колебания вала, создающие при резонансе дополнительные напряжения.

Основные дефекты коленчатых валов: изгиб, износ посадочных мест и шпоночных канавок под шестерню или шкив вала, повреждение или износ резьбы под храповик; износ отверстий или резьбы во фланце для крепления маховика, износ шеек и т. д. Коленчатые валы выбраковывают при трещинах и отслаивании металла на поверхностях шеек, если их нельзя устранить шлифованием под ремонтный размер или при любых трещинах в щеках вала. Коленчатый вал также выбраковывают при износе коренных и шатунных шеек, выходящем за пределы последнего ремонтного размера.

Коренные и шатунные шейки изнашиваются неравномерно. Шатунные шейки в результате износа по окружности приобретают эллипсность, а по длине конусность.

Наибольший износ шатунных шеек наблюдается по лини поверхности, обращенной к оси вала. Коренные шейки, как правило, по длине изнашиваются равномерно, а по окружности на овал.

2 Выбор средств измерения

При выборе средств измерения учитываются их метрологические и экономические показатели. Обобщающим показателем при выборе инструмента является погрешность при измерении. В общем случае должно выполнятся следующее условие:

_>>, (1)

где ΔLim – суммарная погрешность средства измерения (по таблицам соответствующего ГОСТа, см. прил. 8, 9), мкм;

δ – допускаемая погрешность измерения, мкм.

Допускаемая погрешность измерения показывает, на сколько можно ошибиться при измерении размера заданной точности в меньшую или большую стороны, т.е. имеет знаки δ.

При расчете в курсовом проекте в учебных целях значения δ примем 20 % (для 10…17 квалитета) от значения допуска на изготовление.

Выбираем микрометр 0кл. МК-25-75 ГОСТ 6507-90 и штангенциркуль ШЦ-1-125 ГОСТ 166-74, прибор индикаторный ИЧ-02 кл.0 ГОСТ-577-68.

После расчета и подбора измерительных инструментов в курсовом проекте описывается каждый измерительный инструмент и его применение для выбранного объекта ремонта

3 Определение дефектов деталей и коэффициентов их повторяемости

Исходными данными для определения дефектов детали и коэффициентов их повторяемости являются размеры исследуемых поверхностей новой детали по чертежу, допустимые размеры детали в соединении с бывшими в эксплуатации деталями и с новыми.

Перед проведением расчетов необходимо произвести замеры исследуемых поверхностей у 50 – 60 изношенных деталей. Измеряемая поверхность должна быть тщательно очищена от загрязнений. Для измерений выбирают инструмент согласно методике, изложенной в [1].

В нашем случае имеется три дефекта:

- износ шатунных шеек;

- износ шейки под шестерню;

- износ коренных шеек.

Размер шатунных шеек:

- по чертежу d_>н> = 60_>-0,013> мм.

- допустимый размер без ремонта

в соединении с новыми деталями – 59,987 мм.

Замерен диаметр у 50 шатунных шеек, получены следующие результаты:

58,12; 58,33; 58,30; 58,31; 58,13;

58,16; 58,16; 58,10; 58,12; 58,36;

58,15; 58,08; 58,15; 58,30; 58,42;

58,36; 58,46; 58,36; 58,10; 58,31;

58,38; 58,24; 58,12; 58,30; 58,17;

58,32; 58,38; 58,39; 58,11; 58,04;

58,12; 58,14; 58,38; 58,27; 58,12;

58,45; 58,16; 58,38; 58,17; 58,26;

58,13; 58,03; 58,43; 58,43; 58,03;

58,43; 58,13; 58,12; 58,43; 58,33.

Значения износов определяем по формулам:

- для валов И = d_>min> - d_>изм>;

- для отверстия И = D_>изм> - D_>max>,

где d_>изм> и D_>изм> – измеренный диаметр соответственно вала и отверстия, мм;

d_>min> и D_>max> – соответственно наименьший и наибольший предельные размеры вала и отверстия.

Для шатунных шеек d_>min> = 60 - 0,013 = 59,987 мм.

Тогда величины износов составят:

И_>1> = 59,987 - 58,12 = 1,867 мм; И_>2> = 59,987 - 58,33 = 1,657 мм;

И_>3> = 59,987 - 58,30 = 1,687 мм; И_>4> = 59,987 - 58,31 = 1,677 мм.

Остальные вычисления износов для сокращения не приводим, а результаты представим в сводной таблице 2 (вариационном ряде) информации, в которой полученные расчетом износы расположены в порядке их возрастания.

Таблица 2 Сводная ведомость по износам шатунных шеек

№ детали	Износ, мм	№ детали	Износ, мм	№ детали	Износ, мм
1	2	3	4	5	6
1	1,527	21	1,687	41	1,867
2	1,537	22	1,687	42	1,867
3	1,557	23	1,687	43	1,867
4	1,557	24	1,717	44	1,877
5	1,557	25	1,727	45	1,887
6	1,557	26	1,747	46	1,887
7	1,567	27	1,817	47	1,907
8	1,597	28	1,817	48	1,947
9	1,607	29	1,827	49	1,957
10	1,607	30	1,827	50	1,957
11	1,607	31	1,827
12	1,607	32	1,837
1	2	3	4	5	6
13	1,627	33	1,837
14	1,627	34	1,847
15	1,627	35	1,857
16	1,657	36	1,857
17	1,657	37	1,857
18	1,667	38	1,867
19	1,677	39	1,867
20	1,677	40	1,867

Размер шеек под шестерню:

- по чертежу d_>н> = мм.

- допустимый размер без ремонта

в соединении с новыми деталями – 40,009 мм.

Замерен диаметр у 50 шеек под шестерню, получены следующие результаты:

39,32; 39,33; 39,30; 39,31; 39,33;

39,26; 39,06; 39,30; 39,12; 39,36;

39,25; 39,38; 39,15; 39,30; 39,12;

39,36; 39,16; 39,36; 39,10; 39,31;

39,32; 39,32; 39,36; 39,30; 39,38;

39,34; 39,36; 39,38; 39,36; 39,37;13;

39,33; 39,39; 39,25; 39,27; 39,36;

39,33; 39,33; 39,23; 39,43; 39,33;

39,23; 39,08; 39,34; 39,38; 39,63.

Для шеек под шестерню d_>min> = 40 + 0,009 = 40,009 мм.

Результаты вычисления износов шеек под шестерню представим в сводной таблице 3.

Таблица 3- Сводная ведомость по износам шеек под шестерню

№ детали	Износ, мм	№ детали	Износ, мм	№ детали	Износ, мм
1	0,379	21	0,679	41	0,829
2	0,579	22	0,679	42	0,849
3	0,619	23	0,679	43	0,859
4	0,629	24	0,679	44	0,879
5	0,629	25	0,689	45	0,889
6	0,629	26	0,689	46	0,889
7	0,629	27	0,689	47	0,909
8	0,639	28	0,689	48	0,929
9	0,649	29	0,699	49	0,929
10	0,649	30	0,699	50	0,949
11	0,649	31	0,709
12	0,649	32	0,709
13	0,649	33	0,709
14	0,649	34	0,709
15	0,649	35	0,739
16	0,649	36	0,749
17	0,669	37	0,759
18	0,669	38	0,759
19	0,679	39	0,779
20	0,679	40	0,779

Размер шеек под шестерню

- по чертежу d_>н> = мм.

- допустимый размер без ремонта

в соединении с новыми деталями – 69,987 мм.

Замерен диаметр у 50 коренных шеек, получены следующие результаты:

68,57; 68,97; 68,80; 68,95; 68,83;

68,56; 68,36; 68,51; 68,52; 68,96;

68,51; 68,58; 68,25; 68,45; 68,35;

68,56; 68,96; 68,51; 68,44; 68,01;

68,31; 68,54; 68,22; 68,85; 68,57;

68,51; 68,48; 68,49; 68,24; 68,75;

68,51; 68,52; 68,58; 68,17; 68,62;

68,55; 68,86; 68,81; 68,35; 68,56;

68,23; 68,53; 68,11; 68,02; 68,47;

68,41; 68,07; 68,42; 68,54; 68,07.

Для коренных шеек d_>min> = 70 – 0,013 = 69,987 мм.

Результаты вычисления износов коренных шеек представим в сводной таблице 4.

Таблица 4-Сводная ведомость по износам коренных шеек

№ детали	Износ, мм	№ детали	Износ, мм	№ детали	Износ, мм
1	2	3	4	5	6
1	1,017	21	1,447	41	1,737
2	1,027	22	1,457	42	1,747
3	1,027	23	1,467	43	1,757
4	1,037	24	1,467	44	1,767
5	1,127	25	1,477	45	1,817
6	1,137	26	1,477	46	1,877
1	2	3	4	5	6
7	1,157	27	1,477	47	1,917
8	1,177	28	1,477	48	1,917
9	1,187	29	1,477	49	1,967
10	1,237	30	1,497	50	1,977
11	1,367	31	1,507
12	1,407	32	1,517
13	1,407	33	1,537
14	1,417	34	1,547
15	1,417	35	1,567
16	1,427	36	1,577
17	1,427	37	1,627
18	1,427	38	1,637
19	1,437	39	1,637
20	1,447	40	1,677

Определяем коэффициент повторяемости дефекта по формуле:

, (2)

где К_>i> – коэффициент повторяемости i-го дефекта детали;

n_>i> – число деталей, размеры поверхностей которых выходят за поле допуска на изготовление или на ремонтный размер изделия;

N – общее число замеренных деталей.

В нашем примере из табл. 3 n_>i> = 50 деталей, так как у нас все детали изношенные, тогда по (3) получим:

Аналогично рассчитываются коэффициенты повторяемости для остальных дефектов.

4 Построение гистограммы распределения износов

Для построения гистограммы распределения износов необходимо первоначально составить статистический ряд информации. Он представляет собой таблицу, куда входят следующие характеристики: интервалы, середины интервалов, частота и опытная вероятность (частость). Вся информация по износам разбивается на интервалы, количество которых определяется по формуле:

, (3)

где N – общее число измеренных деталей.

В нашем примере

Протяженность одного интервала определяем по соотношению:

, (4)

где И_>max> и И_>min> – соответственно наибольшее и наименьшее значение износов (берется из таблицы 2). Подставим значения для шатунных шеек, получим:

мм.

Протяженность интервала всегда округляют в большую сторону, тогда А=0,07 мм. Интервалы должны быть одинаковыми по величине и прилегать друг к другу без разрывов. Число интервалов и их протяженность используется для построения первой строки статистического ряда (таблица 5). Вторая строка статистического ряда представляет собой середину каждого интервала. Например, для первого интервала она составит:

мм.

где И_>1>, И_>2> –износы границ интервала, мм.

Для второго интервала середина определится как:

мм.

Аналогично определяются остальные середины интервалов. Результаты сводятся в таблицу 4. Третья строка статистического ряда показывает частоту, то есть сколько деталей попадает в каждый интервал износов (исходные данные берутся из таблицы 2). При этом если на границе двух интервалов окажется несколько деталей с равным износом, то их поровну распределяют между этими интервалами. Четвертая строка статистического ряда показывает значения опытных вероятностей (частостей), которые определяются по формуле:

, (5)

где m_>j> – опытная частота в i-ом интервале,

N – общее число замеренных деталей.

Например, , и т.д.

Таблица 5-Статистический ряд

Показатель

Интервал, мм

1,527-1,597

1,597

1,667

1,737

1,807

1,877

1,947

2,017

Середина интервала

И_>ср>_>j>, мм

Частота

Опытная вероятность Р_>j>

1,562

0,16

1,632

0,22

1,702

0,16

1,772

0,02

1,842

0,36

1,912

0,1

1,982

0,06

Данные таблицы 5 используют для построения графиков, наглядно характеризующих опытное распределение случайной величины (в данном случае износов шатунных шеек): гистограммы и полигона.

Рисунок 1 Гистограмма и полигон распределения износов шатунных шеек.

Аналогично рассчитываются статистические показатели для других дефектов детали и строятся гистограммы и полигоны распределения износов.

Рассчитаем статистические показатели для шеек под шестерню.

Протяжённость одного интервала для шеек под шестерню:

мм.

Округляем в большую сторону, получим А=0,09 мм. Построим статистический ряд (таблица 6).

Таблица 6-Статистический ряд

Показатель

Интервал, мм

0,379-0,469

0,469

0,559

0,649

0,739

0,829

0,919

1,009

Середина интервала

И_>ср>_>j>, мм

Частота

Опытная вероятность Р_>j>

0,424

0,02

0,514

0,604

0,3

0,694

0,54

0,784

0,06

0,874

0,14

0,964

0,06

По данным таблицы 6 строим гистограмму и полигон распределения износов шеек под шестерню.

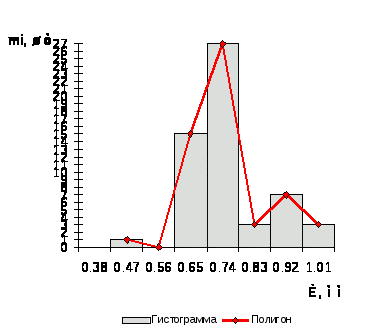

Рисунок 2 Гистограмма и полигон распределения износов шеек под шестерню.

Рассчитаем статистические показатели для коренных шеек.

Протяжённость одного интервала для шеек под шестерню:

мм.

Округляем в большую сторону, получим А=0,14 мм.

Построим статистический ряд (таблица 7).

Таблица 7-Статистический ряд

Показатель

Интервал, мм

1,017-1,157

1,157

1,297

1,437

1,577

1,717

1,857

1,997

Середина интервала

И_>ср>_>j>, мм

Частота

Опытная вероятность Р_>j>

1,087

0,14

1,227

0,08

1,367

0,18

1,507

0,36

1,647

0,1

1,787

0,1

1,927

0,1

По данным таблицы 7 строим гистограмму и полигон распределения износов шеек под шестерню.

Рисунок 3 Гистограмма и полигон распределения износов коренных шеек.

5. Выбор рационального способа восстановления детали

Как правило, изношенные поверхности деталей могут быть восстановлены несколькими способами. В каждом конкретном случае необходимо выбрать самый рациональный из них для обеспечения наилучших экономических показателей. Это зависит от конструктивно-технологических характеристик детали (формы, размера, материала, термообработки, поверхностной твердости и шероховатости), условий ее работы (характера нагрузки, рода и вида трения) и величины износа, а также стоимости восстановления.

Для учета названных факторов рекомендуется последовательно использовать три критерия:

технологический критерий, или критерий применимости;
технический критерий (критерий долговечности);

3) технико-экономический критерий (отношение себестоимости восстановления к коэффициенту долговечности).

Первый учитывает, с одной стороны, особенности поверхностей, а с другой – технологические возможности способов восстановления. После выявления возможных способов, исходя из технологических соображений, применяют технический критерий, то есть отбирают те методы, которые обеспечивают наибольший последующий межремонтный ресурс этих поверхностей. Эта оценка производится по коэффициенту долговечности К_>Д>, который в общем случае представляет собой функцию трех других коэффициентов:

К_>Д>=f (К_>И> К_>В> К_>СЦ>), (6)

где К_>И> – коэффициент износостойкости,

К_>В> – коэффициент выносливости,

К_>СЦ> – коэффициент сцепляемости,

f – поправочный коэффициент, учитывающий фактическую работоспособность восстановления деталей в условиях эксплуатации (f = 0,8…0,9). Для количественной оценки критерия долговечности необходимо иметь информацию по техническим ресурсам детали. Получение этих данных в процессе эксплуатации машин занимает много времени. К тому же не представляется возможным выявить основные физико-химические свойства восстановленных и новых деталей, которые определяют их долговечность. При получении указанных параметров на практике применяют методы ускоренных лабораторно-стендовых испытаний на надежность. Чтобы получить достоверную информацию, необходимо проводить испытания соответствующих деталей и соединений при одинаковых режимах нагрузки, скоростях относительного скольжения, температурах рабочих поверхностей и смазочных материалах. Оптимальным признается способ, имеющий минимальный технико-экономический показатель, равный отношению себестоимости восстановления к коэффициенту долговечности:

(7)

где С_>В> – себестоимость восстановления поверхности, руб.;

К_>Д> – коэффициент долговечности восстанавливаемой поверхности.

Себестоимость восстановления С_>В> определяется из выражения:

С_>В> = С_>У> S (8)

где С_>У> – удельная себестоимость восстановления, руб./дм²;

S – площадь восстанавливаемой поверхности, дм².

У коленчатого вала поверхности шатунных и коренных шеек могут быть восстановлены следующими способами: вибродуговая наплавка в жидкости, двухслойная наплавка под легирующим слоем флюса, плазменная металлизация, наплавка под легирующим флюсом по оболочке.

Предварительно отобранные методы восстановления для изношенных поверхностей сравниваются по значению технико-экономического показателя и сводятся в таблицу 8.

Таблица 8-Технико-экономическая характеристика способов восстановления шатунных шеек, шеек под шестерню и коренных.

№ де-фекта	Наименова-ние дефекта	Характеристика способов восстановления	Коэф. долго-вечнос-ти	Уд. себе-стоимость, С_>у>, руб./дм	Площадь восстанов-ления, дм²	Технико-экономч. показа-тель, С_>в>/К_>д>, руб.
1	Износ поверхности шатунных шеек	Вибродуговая наплавка в жидкости	0,53	17	3,918	125,66
Двухслойная наплавка под слоем флюса	0,80	24	3,918	117,5
Наплавка под легирующим флюсом по оболочке	0,80	24	3,918	117,5
2	Износ поверхности шейки под шестерню	Вибродуговая наплавка в жидкости	0,53	17	0,6049	19,4
Двухслойная наплавка под слоем флюса	0,80	24	0,6049	12,85
Наплавка под легирующим флюсом по оболочке	0,80	24	0,6049	12,85
3	Износ поверхности коренных шеек	Вибродуговая наплавка в жидкости	0,53	17	3,297	105,75
Двухслойная наплавка под слоем флюса	0,80	24	3,297	98,91
Наплавка под легирующим флюсом по оболочке	0,80	24	3,297	98,91

Несмотря на одинаковые технико-экономические показатели последних двух способов, наиболее приемлемым является способ под легирующим слоем флюса по оболочке.

Достоинство этого способа является отсутствие пор и трещин, высокие прочностные характеристики и простое, доступное по цене оборудование.

При испытании на усталостную и статическую прочность на машине УП-50 конструкции ЦНИИМАШ, лучшими характеристиками обладали образцы, восстановленные именно этим способом.

6 Расчет основных режимов нанесения покрытия.

6.1 Сущность способа восстановления наплавкой под легирующим флюсом по оболочке.

Сущность способа заключается в следующем. Деталь обвертывают металлической оболочкой из листовой стали, плотно прижимают оболочку к поверхности детали с помощью специального приспособления и сваркой в среде углекислого газа прихватывают ее в стыке. После удаления приспособления производят автоматическую наплавку под флюсом непосредственно по металлической оболочке.

Технические требования при наплавке под легирующим флюсом по оболочке:

- твердость шеек после наплавки HRC 56-62;

- масляные каналы и грязеуловители должны быть очищены;

- овальность и конусность шеек не более Ra 0,2-0,4;

- биение средней коренной шейки относительно крайних не более 0,02 мм;

- не параллельность осей шатунных и коренных шеек не более 0,012 мм.

При наплавке выбираем проволоку Св.-08, ГОСТ-2246-70; флюс АН-348-А, ГОСТ-9087-69 по оболочке.

6.2 Разработка режимов восстановления

Основные режимы наплавки.

Сварочный ток выбираем по эмпирической формуле:

, (9)

где D - диаметр детали, мм.

Для шатунных и коренных шеек, с диаметром 60 мм и 70 мм соответственно, сварочный ток принимаем:

I_>св> = 40 (3,91…4,12) = 156,4…164,8 А

Принимаем I_>св> = 160 А.

Напряжение при наплавке принимаем U = 20…21 В.

Диаметр проволоки d_>пр> = 1,6 мм.

Для шейки под шестерню, с диаметром 40 мм, сварочный ток принимаем:

I_>св> = 40·3,41 = 136,4 А

Принимаем I_>св> = 140 А.

Напряжение при наплавке принимаем U = 18…20 В.

Диаметр проволоки d_>пр> = 1,2 мм.

Скорость наплавки определяется по формуле:

, м/ч, (10)

где α_>Н> – коэффициент наплавки, г/А·ч (при наплавке постоянным током обратной полярности α_>Н> = 10 - 12 г/А·ч);

I – сила тока, А;

h – толщина наплавляемого слоя, мм;

S – шаг наплавки, мм;

γ – плотность электродной проволоки, г/см³ (γ = 7,85 г/см³).

Скорость наплавки

для шатунных шеек:

м/ч,

для коренных шеек:

м/ч,

для шеек под шестерню:

м/ч.

Принимаем скорость наплавки V_>Н> = 29…32 м/ч.

Частота вращения детали:

, мин^-1, (11)

где d – диаметр детали, мм.

Частота вращения вала:

для шатунных шеек:

мин^-1,

для коренных шеек:

мин^-1,

для шеек под шестерню:

мин^-1.

Выбираем частоту вращения вала n = 2…4 мин^-1.

Скорость подачи электродной проволоки:

, м/ч, (12)

где d_>ПР> – диаметр электродной проволоки, мм.

Скорость подачи электродной проволоки:

для шатунных и коренных шеек:

м/ч,

для шеек под шестерню:

м/ч.

Шаг наплавки определяется из соотношения:

S = (2…2,5)d_>ПР>, мм (13)

S = 3,5 мм/об – для шатунных и коренных шеек.

S = 2,64 мм/об – для шеек под шестерню.

Смещение электрода определяется из соотношения:

l = (0,05…0,07)d, мм (14)

где d – диаметр детали, мм.

l = 3 мм – для шатунных шеек.

l = 3,5 мм – для коренных шеек.

l = 2 мм – для шеек под шестерню.

Вылет электрода определяется из соотношения:

δ = (10…12)d_>ПР>, мм. (15)

δ = 17,6 мм – для шатунных и коренных шеек.

δ = 13,2 мм – для шеек под шестерню.

Толщина покрытия h определяется из соотношения:

h = + z_>1> + z_>2>, мм (16)

где И – износ детали, мм (берём средний из 50 износов);

z_>1> – припуск на обработку перед покрытием на сторону (z_>1> = 0,1…0,3 мм);

z_>2> – припуск на механическую обработку после нанесения покрытия на сторону, мм. Определяется согласно табл. 9 [1].

h_>ШШ> = 1,97 мм;

h_>КШ> = 1,84 мм;

h_>ШПШ> = 1,458 мм,

h_>ШШ>, h_>КШ>, h_>ШПШ> – соответственно толщина покрытия для шатунных шеек, коренных шеек и шеек под шестерню.

Норма времени на выполнение наплавочных работ определяется по формуле:

Т_>Н> = Т_>0> + Т_>ВС> + Т_>ДОП> + , (17)

где Т_>0> – основное время, определяется по формуле:

, мин, (18)

где l – длина наплавляемого участка детали, мм; n – количество наплавляемых деталей, шт. (в учебных целях n = 7…12 штук).

Для шатунных шеек:

Для коренных шеек:

Для шеек под шестерню:

Т_>ВС> – вспомогательное время наплавки, мин. (в учебных целях принимается 2 – 4 мин.);

Т_>ДОП> – дополнительное время, определяется по следующей формуле:

, мин, (19)

где К = 10…14 % - коэффициент, учитывающий долю дополнительного времени от основного и вспомогательного.

Для шатунных шеек:

Для коренных шеек:

Для шеек под шестерню:

Т_>ПЗ> – подготовительно-заключительное время, мин (в учебных целях принимается 16…20 мин).

Норма времени на выполнение наплавочных работ для шатунных шеек:

Для наплавочной операции коренных шеек:

Для наплавочной операции шеек под шестерню:

7 Расчет режимов механической обработки нанесенного покрытия

Расчёт шлифовальной операции

Механическая обработка покрытий, наносимых на изношенные поверхности, является завершающей операцией в технологии восстановления деталей. Шлифование применяют, если твердость обрабатываемой поверхности больше HRC 35 – 40 или нужно получить высокую точность обработки и малую шероховатость. В таблице 9 приведены режимы шлифования восстанавливаемых поверхностей.

Таблица 9 – Режимы шлифования восстанавливаемых поверхностей

Способ восстановления	Вид обработки	Материал и характеристики шлифовального круга	Режим обработки
Ско-рость враще-ния круга V_>К>, м/с	Скорость вращения детали, V_>Д>, м/мин	Про-дольная подача камня, м/мин	Глуби-на реза-ния, мм
Наплавка под слоем флюса	Черно-вая	Нормальный электрокорунд зернистость 40…50, твердость СТ – СТ1, связка керамическая	25 – 30	10 – 15	0,7 – 1,2	0,01 – 0,05
Чисто-вая	Белый электро-корунд, зернистость 25…40, твердость СМ1 – СМ2, связка керамическая	30 – 32	12 – 15	0,4 – 0,7	0,008–0,015

Используется кругло – шлифовальный станок 3Б161.

Выбран шлифовальный круг – ЭСТ (60) К.

Диаметр круга Dк – 600 мм;

Ширина круга Вк – 20 мм;

Расчёт шлифовальной операции проведём на примере чернового шлифования шатунных шеек.

Определим расчетную скорость шлифования:

, (20)

где D_>д> – диаметр шлифуемой поверхности, D_>д> = 62,9 мм;

Т – стойкость шлифовального круга, примем Т = 40 мин.;

t – глубина шлифования;

β – расчетный коэффициент шлифования, β = 0,35.

Расчётная частота вращения детали:

, (21)

Продольную подачу камня принимаем S_>к> = 0,7 м/мин.

Скорость вращения шлифовального круга:

, (22)

где D_>к> – диаметр шлифовального круга, мм;

n_>х> – частота вращения шлифовального круга. Принято по паспортным данным станка n_>х> = 1200 об/мин.

Скорость перемещения стола:

(23)

где S_>пр> – перемещение обрабатываемой детали вдоль ее оси за один оборот;

где В_>к> – ширина шлифовального круга, мм;

Полученное значение V_>c> = 0,39 мм/мин находится в пределах скоростей перемещения стола, указанных в паспортных данных выбранного станка.

Основная нагрузка при шлифовании приходится на черновое шлифование. Определим потребную мощность на вращение шлифовального круга.

Эффективная мощность на вращение шлифовального круга:

, (24)

Р_>z> – тангенциальная сила резания.

, (25)

Потребная мощность:

, (26)

где η – КПД шлифовального станка. Принято η = 0,75.

кВт

Мощности выбранного станка достаточно для чернового шлифования на выбранных режимах.

Расчет коренных шеек и шеек под шестерню произведен аналогично. Полученные результаты внесены в таблицу 10

Таблица 10 – Режимы механической обработки коленчатых валов

Наименова-ние операции	V_>д>, м/мин	n_>д>, об/мин	V_>K>, м/мин	Vc, м/мин	S_>пр>, мм/об	N_>ПМ>, кВт
Черновое шлифование шатунных шеек	11	56	2,261	0,392	7	2,9
Чистовое шлифование шатунных шеек	18,1	95	2,261	0,665	7
Черновое шлифование коренных шеек	11,5	50	2,261	0,385	7	2,2
Чистовое шлифование коренных шеек	19	85	2,261	0,6	7
Черновое шлифование шеек под шестерню	9,82	73	2,261	0,51	7	2
Чистовое шлифование шеек под шестерню	15,4	108	2,261	0,74	7

8 Определения норм времени выполнения операции

Расчет норм времени произведен по общемашиностроительным нормам:

Т_>шт> = Т_>осн> + Т_>в> + Т_>обс> + Т_>ф>, (27)

где Т_>шт> – штучное время, мин;

Т_>осн> – основное (техническое) время, мин;

Т_>в> – вспомогательное время на установку и снятие детали с оборудования, Т_>в> = 1,5 мин.

Т_>обс> – время на обслуживание рабочего места и оборудования, мин. Принято 5% от (Т_>о> + Т_>в>), Т_>обс> =2 мин.

Т_>ф> – время на физические надобности и отдых, мин. Принято 5% от (Т_>о> + Т_>в>), Т_>ф> = 2 мин.

Время на установку и снятие детали при обработке в центрах t = 1,5 мин.;

Основное (технологическое) время:

, (28)

где L – длина продольного хода детали, мм;

, (29)

где L_>пов> – длина обрабатываемой поверхности, мм;

В_>ш> – ширина круга, мм

h – припуск на обработку, мм;

К – коэффициент, учитывающий точность шлифования и износ круга. При черновом шлифовании К = 1,3 – 1,4, принято К = 1,3; при чистовом шлифовании К = 1,5 – 1,7, принято К = 1,3.

Время, затраченное на 4 шатунные шейки:

Штучное время для чернового шлифования шатунных шеек:

Т_>шт> = 39,2 + 1,5 + 2 + 2 = 44,7 мин.

Штучное время для чистового шлифования шатунных шеек:

Т_>шт> = 20,1 + 1,5 + 1,1 + 1,1 = 23,8 мин.

9 Технико-экономическая оценка технологического процесса восстановления коленчатого вала двигателя СМД-62

Оценка целесообразности и эффективности применения разработанного технологического процесса восстановления детали производится по технико-экономическому критерию, который выражается неравенством:

, (30)

где С_>В> – стоимость восстановления детали, руб.;

К_>Д> – коэффициент долговечности, К , = 0,8;

С_>Н> – стоимость новой детали. С_>Н> = 3260 руб.

Значение С_>В> находим по формуле:

С_>В> = С_>П> + Н, (31)

где С_>П> – полная себестоимость восстановления, руб.;

Н – прибыль ремонтного предприятия, руб.

Прибыль ремонтного предприятия определяется по формуле:

Н = 1,05 ∙ С_>П>. (32)

Полную себестоимость восстановления детали рассчитываем по формуле:

С_>П> = З_>П> + С_>РМ> + С_>ОП> + С_>ОХ> + С_>ВН>, (33)

где З_>П> – заработная плата производственных рабочих, руб.;

С_>РМ> – стоимость ремонтных материалов, руб.;

С_>ОП>, С_>ОХ>, С_>ВН> – соответственно общепроизводственные, общехозяйственные и внепроизводственные накладные расходы, руб.

Заработная плата производственных рабочих определяется по формуле:

З_>П> = З_>О> + З_>Д> + С_>СОЦ>, (34)

где З_>О> – основная заработная плата рабочих, руб.;

З_>Д> – дополнительная заработная плата рабочих, руб.;

С_>СОЦ> – начисления по единому социальному налогу в размере 35,6% от (З_>О> + З_>Д>), руб.

Значение З_>О> находим по формуле:

З_>О> = Т_>Р> ∙ С_>Ч> ∙ К_>t>, (35)

где Т_>Р> – трудоемкость восстановления детали, чел.-ч.;

С_>Ч> – часовая тарифная ставка, руб./ч.;

К_>t> – коэффициент, учитывающий доплату за сверхурочные и другие работы, равный 1,1–1,12

З_>О> = 28 ∙ 8,2 ∙ 1,1 = 252,56 руб.

Дополнительная заработанная плата:

, (36)

Отсюда получим:

З_>П> = 252,56 + 50,51 + 107,9 =411 руб.

Стоимость ремонтных материалов укрупнённо можно определить исходя из доли заработной платы и доли стоимости материалов:

, (37)

где К_>РМ> – доля стоимости ремонтных материалов, К_>РМ> = 0,25-0,35;

К_>ЗП> – доля заработной платы, К_>ЗП> = 0,66-0,75.

Общепроизводственные расходы определим по формуле:

, (38)

где П_>ОП> – процент общепроизводственных накладных расходов для ремонтной мастерской, равен 73,7%.

Общехозяйственные расходы определим по формуле:

, (39)

где П_>ОХ> - процент общехозяйственных расходов, равен 20%

Внепроизводственные накладные расходы определяем по выражению:

, (49)

где П_>ВН> – процент внепроизводственных расходов, равен 3%.

Подставляя полученные данные в формулу (33), получим:

С_>П> = 411 + 109,6 + 302,9 + 82,2 + 12,3 = 918 руб.

Прибыль ремонтного предприятия составит:

Н = 1,05 ∙ 918 = 963,9 руб.

Подставив значения в формулу (31) определим стоимость восстановления коленчатого вала:

С_>В> = 918 + 963,9 =1881,9 руб.

Подставляя в неравенство значения С_>В>, получим:

Неравенство верно, следовательно, разработанный технологический процесс восстановления коленчатого вала двигателя СМД-62 экономически целесообразен.

Список использованных источников:

В. А. Комаров, Е. А. Нуянзин. Курсовое проектирование по технологии ремонта машин: учебное пособие. – Саранск: "Рузаевский печатник", 2006. – 60 с.
И. С. Серый, А. П. Смелов, В. Е. Черкун. Курсовое и дипломное проектирование по надёжности и ремонту машин. – 4-е издание, перераб. и доп. – М.: Агропромиздат, 1991. – 185 с.
Д. Н. Решетов. Детали машин: Учебник для студентов машиностроительных и механических специальностей вузов. – 4-е изд., перераб. и доп. – М.: Машиностроение, 1989. – 496 с.
Сенин П. В. Курсовое проектирование по метрологии, стандартизации и квалиметрии : Учеб. пособие. – Саранск: Изд-во Мордов. ун-та, 1997. – 80 с.
