Разработка технологического процесса механической обработки колеса зубчатого 6Р12.31.58А

Кафедра “Металлорежущие станки и инструменты”

КУРСОВОЙ ПРОЕКТ

По дисциплине “Технология станкостроения”

На тему: Разработка технологического процесса механической обработки колеса зубчатого 6Р12.31.58А

План

Введение

Назначение и конструкция детали

Анализ технологичности конструкции детали

Предварительный выбор типа производства

Выбор заготовки

Принятый маршрутный технологический процесс

Расчёт припусков на обработку

Расчёт режимов резания

Расчет норм времени

Определение типа производства

Конструкторская часть

Список используемых источников

Введение

Уровень развития машиностроения является определяющим фактором развития всего хозяйственного комплекса страны. Важнейшими условиями ускорения развития хозяйственного комплекса являются рост производительности труда, повышение эффективности производства и улучшение качества продукции.

Использование более совершенных методов изготовления машин имеет при этом первостепенное значение. Качество машины, надежность, долговечность и экономичность в эксплуатации зависят не только от совершенства ее конструкции, но и от технологии ее изготовления.

Инженер-технолог стоит последним в цепи создания новой машины и от объема его знаний и опыта во многом зависит ее качество.

Эти основные предпосылки определяют следующие важнейшие направления развития технологии механической обработки в машиностроении.

1. Совершенствование существующих и изыскание новых высокопроизводительных методов и средств выполнения резко возросших по объему отделочных операций с целью повышения точности обработки и сокращения их трудоемкости.

2. Совершенствование существующих и изыскание новых высокопроизводительных процессов выполнения получистовых и чистовых операций металлическим и абразивным режущим инструментом.

3. Комплексная механизация и автоматизация технологических процессов на основе применения автоматических линий, автоматизированных и полуавтоматизированных станков, средств активного контроля, быстродействующей технологической оснастки, групповых методов обработки технологически подобных деталей.

4. Развитие процессов формообразования пластическим деформированием и применение методов тонкого пластического деформирования для отделочных операций.

5. Развитие электрофизических и электрохимических методов обработки.

1 Назначение и конструкция детали

Зубчатое колесо 6Р12.31.58А предназначено для работы в составе механизма подач вертикально-фрезерного консольного станка 6Р12.

Принцип работы механизма подач заключается в следующем: при вращении штурвала на себя проворачивается кулачковая полумуфта, которая через ступицу вращает вал-шестерню.

Происходит ручной подвод шпинделя. Когда инструмент подойдет к детали, на валу-шестерне возрастает крутящий момент, который не может быть передан зубцами кулачковой муфты и ступица перемещается влево вдоль вала до тех пор, пока торцы кулачков, деталей станут друг против друга.

В этот момент кулачковая полумуфта проворачивается свободно относительно вала на угол двадцать градусов. На ступице сидит двухсторонний храповый диск, связанный со ступицей собачками. При смещении ступицы зубцы диска входят в зацепление с зубцами второго диска, прикрепленного к зубчатому колесу, сидящему на одном валу с шестерней, входящей в зацепление с зубчатой рейкой. Таким образом, вращение от колеса передается на реечную шестерню и происходит механическая подача.

Поверхность Ø70Н7 предназначена установки колеса на вал и является базой для торцовых поверхностей, шпоночного паза и зубьев колеса.

Шпоночный паз предназначен для передачи крутящего момента от колеса на вал и выполнен таким образам, чтобы призматическая шпонка, выполненная в размер 12Н9, обеспечивала соединение с натягом.

По торцовым поверхностям колеса происходит контакт с сопрягаемыми деталями, поэтому их биение и шероховатость ограничены величинами 0,02мм и Ra 3,2 соответственно.

Поверхность Ø222h11 предназначена для вхождение в зацепление с шестерней. Поэтому биение поверхности не должно превышать 0,125мм

Для обеспечения необходимых рабочих параметров в качестве материала для вала выбрана Сталь 40Х ГОСТ 4543-71.

Таблица 1.1- Механические свойства стали 40Х

Предел текучести, МПа

Предел выносливости, МПа

Относительное сужение, S,%

Относительное удлинение,u,%

785

880

45

10

Химический состав стали 40Х приведем в таблице 2.

Таблица 1.2- Химический состав стали 40Х

С

Si

Мn

Cr

Ni, не

более

S, не

более

Р, не

более

0,34-0,36

0,17-0,37

0,5-0,8

0,8-1,1

0,3

0,035

0,035

2 Анализ технологичности конструкции детали

Анализ технологичности является одним из важных этапов в разработке технологического процесса, от которого зависят его основные технико-экономические показатели: металлоемкость, трудоемкость, себестоимость.

Деталь – колесо – изготовлено из легированной стали 40Х и проходит термическую обработку , что имеет значение в отношении короблений , возможных при нагревании и охлаждении детали. В этом смысле перемычка, связывающая тело зубчатого венца и ступицу, расположена неудачно, так как при термической обработке возникнут односторонние искажения. Зубчатый венец уменьшится в размерах и вызовет сжатие ступицы с левого торца. Таким образом , отверстие приобретет коническую форму ,что скажется на характере искажения зубчатого венца. Поэтому перемычку между венцом и ступицей следует в осевом сечении расположить наклонно. Такое конструктивное изменение приведет к меньшим искажениям при термической обработке.

С точки зрения механической обработки зубчатые колеса вообще не технологичны, так как операция нарезания зубьев со снятием стружки производится в основном малопроизводительными методами.

При конструировании деталей должны учитываться вопросы повышения производительности зубообработки. Так, например, отсутствие выступа относительно зубчатого венца на левом торце при обработке двух деталей фрезерованием не приведет к увеличению длины резания и снижению производительности, что произошло бы при наличии такого выступа ,так как потребовалась бы установка между деталями прокладки в виде кольца. Это привело бы также к тому, что на нижнем торце верхней детали при зубофрезеровании образовывались заусенцы, которые нужно было бы снимать.

В целом деталь можно считать технологичной.

В соответствии с ГОСТ 14.202-73 рассчитываем показатели технологичности конструкции детали.

Средний квалитет точности обработки детали [3]

(1)

где – номер квалитета точности i - ой поверхности;

- количество размеров деталей, обрабатываемых по - му квалитету.

Для расчета составляем исходную таблицу точности 3.1

Таблица 2.1- Точность поверхностей вала

Квалитет точности, JT

7

10

11

14

Количество размеров, h

1

1

2

9

Коэффициент точности обработки [3]

, (2)

Средняя шероховатость поверхностей [3]

, (3)

где - значение шероховатости i-ой поверхности;

-количество поверхностей, имеющих шероховатость .

Для расчета составляем исходную таблицу 3.2 шероховатости детали.

Таблица 2.2-Шероховатость поверхностей детали

Шероховатость Rа, мкм

1,6

3,2

6,3

12,5

Количество поверхностей n

1

5

1

6

Коэффициент шероховатости детали

(4)

В целом конструкция вала является достаточно технологичной и позволяет сравнительно легко и гарантированно обеспечивать заданные требования известными технологическими способами. При этом на всех операциях обеспечивается соблюдение принципа единства и постоянства баз.

3 Предварительный выбор типа производства

По годовому выпуску и массе детали по табл. 3 [15] тип производства – серийный.

Для серийного производства определяем размер партии:

, (5)

где N- годовой объем производства;

a – количество дней запаса на деталей на складе (для средних деталей a=3…5.

n = 1500*4/250=24

Предварительно тип производства – мелкосерийное.

4 Выбор заготовки

Деталь представляет собой деталь типа диска, у которой толщина уменьшается от центра к краям. Поэтому заготовка вала может быть получена штамповкой на кривошипном горячештамповочном прессе (КГШП) с формированием отдельных поверхностей.

При отсутствии сведений о методе получения заготовки по базовому варианту стоимость заготовки рассматривается по двум возможным методам ее получения (прокат или штамповка на КГШП) и делается их сравнение.

Определяем индекс заготовки по проектному варианту по ГОСТ 7505-89

Расчётная масса поковки

, (6)

где - масса детали;

-расчётный коэффициент, =1,7.

Размеры описывающей поковку фигуры (цилиндра) : D=233мм; L=68мм.

Расчётная масса описывающей фигуры

(7)

Отношение массы поковки к массе описывающей фигуры

=7,63:22,75=0,34

Класс точности- T4.

Степень сложности – С2

Группа стали – М2.

Индекс заготовки-14 по ГОСТ 7505-89.

Стоимость заготовки из проката рассчитывается по формуле [3]

, (8)

где - затраты на материалы заготовки, руб.;

- технологическая себестоимость правки, калибрования, разрезки, р.

Затраты на материалы

, (9)

где - масса заготовки, ;

- цена 1 кг материала заготовки, руб.;

- масса детали, 7,63 кг;

- цена 1 кг отходов, 100руб.

22,83*927,1-(22,83+10/57*326,15)*100=13924руб.

Технологическая себестоимость

, (10)

где - приведенные затраты на рабочем месте, 4356руб/ч;

- штучное или штучно-калькуляционное время выполнения заготовительной операции.

Штучное или штучно-калькуляционное время рассчитывается по формуле

, (11)

где - длина резания при резании проката на штучные заготовки, 230мм;

- величина врезания и перебега, 7мм;

- минутная подача при разрезании, 65мм/мин;

- коэффициент, показывающий долю вспомогательного времени в штучном, 1,84

мин

руб.

13924+436=14360руб.

Расчет стоимости заготовок полученных штамповкой выполняется по формуле [3]

(12)

где - базовая стоимость одной тонны заготовок, =1202507 руб.;

- масса заготовки, =12,216 кг;

- масса детали, =7,63 кг;

- стоимость одной тонны отходов, =100000 руб.;

- коэффициент, зависящий от класса точности , =1;

- коэффициент, зависящий от степени сложности , =1,13;

- коэффициент, зависящий от массы заготовки , =0,87;

- коэффициент, зависящий от марки материала, =0,8;

- коэффициент, зависящий от объема выпуска, =0,8.

Годовой экономический эффект рассчитываем по формуле [3]

, (13)

где - объём выпуска, шт.

=(14360-8784)*1500=8364000 руб.

5 Принятый маршрутный технологический процесс

В принятом технологическом процессе на всех операциях, требующих большой точности изготовления, базовыми поверхностями являются центровые отверстия. При этом технологические и конструкторские базы совпадают. Базы изменены лишь на тех операциях, где нет возможности использовать центровые отверстия, и вводятся дополнительные базовые поверхности там, где это необходимо (фрезерная).

Таблица 4.1 - Принятый технологический процесс

N

Операции

Наименование и краткое содержание операции

Модель станка

Режущий инструмент, размеры, марка инструментального материала

Технологические базы

1

2

3

4

5

005

Токарная с ЧПУ

Установ 1:

1.Точить поверхности 1, 2, 3, 4

Снять фаску 5,6

Установ 2:

1.Точить поверхность1

Точить выточку 2

Снять фаску 3

16К20Ф4

Резец проходной 1625 Т15К6,

Резец проходной упорный,

резец проходной отогнутый

1.Ø222;

2.Ø90

010

Вертикально-протяжная

1.Протянуть шпоночный паз 1;

7Б64

Протяжка шпоночная Р6М5

Ø90

015

Вертикально-протяжная

1.Протянуть шпоночный паз 2;

7Б64

Протяжка шпоночная Р6М5

Ø90,шпоночный паз 1

020

Токарная

1.Точить поверхность Ø222

2.Снять фаску 1, 2.

1A616

Резец проходной 1625 Т15К6

Ø70 и шпоночный паз

025

Вертикально-сверлильная

1.Сверлить 4 отверстия Ø8

2Н118

Сверло Р6М5

Ø70 и шпоночный паз

030

Вертикально-зубофрезерная

1.Фрезеровать зубья колеса

5В312

Фреза червячная модульная

Ø70 и шпоночный паз

035

Слесарная

1.Снять заусенцы

Напильник

Ø70 и шпоночный паз

040

Термическая

1.Закалка ТВЧ

045

Плоскошлифовальная

1.Шлифовать торец 1

2Н118

Шлифовальный круг

Ø70

050

Плоскошлифовальная

1.Шлифовать торец 2

2Н118

Шлифовальный круг

Торец 1

055

Зубошлифовальная

1. Шлифовать зубья колеса.

5В833

шлифовальный круг

Ø70 с упором в торец и шпоночный паз

060

Контрольная

Стол ОТК

065

Упаковочная

Расчет необходимого количества операций проведем для поверхности Ø70 Н7 ().

Допуск заготовки согласно ГОСТ 7505-89 составляет 3,6 мм, т.е.

= 3600 мкм.

Допуск детали

= 0,03 мм = 30 мкм.

Необходимую величину уточнения определим по формуле [15]

(14)

С другой стороны, уточнение определяется как произведение уточнений, полученных при обработке поверхности на всех операциях(переходах) принятого техпроцесса:

, (15)

где - величина уточнения, полученного на i-ой операции (переходе);

n – количество принятых в техпроцессе операций (переходов).

Для обработки данной поверхности в маршрутном технологическом процессе предусмотрены следующие операции:

1.Черновое точение

2.Чистовое точение

3.Чистовое шлифование.

Промежуточные значения рассчитываются по формулам[15]

(15)

где - допуски размеров, полученные при обработке детали на первой, второй и т.д. операциях.

1) Черновое точение

300мкм;

2) Чистовое точение

120мкм;

3) Чистовое шлифование

30мкм.

Тогда

; 2,5; 4.

Определяем общее уточнение для принятого маршрута обработки:

12*2,5*4=120

Полученное значение показывает, что при принятом маршруте точность обработки поверхности Ø70 Н7 обеспечивается, т.к., т.е.

120 = 120.

6 Расчёт припусков на обработку

6.1 Расчёт припусков на обработку поверхности Ø70 Н7

Заготовка вала получена штамповкой на кривошипном горячештамповочном прессе. Маршрут обработки включает следующие операции (переходы):

1.Черновое точение

2.Чистовое точение

3 Обтачивание тонкое

При точении обработка ведется в трехкулачковом самоцентрирующемся патроне, из чего следует, что погрешность установки детали в радиальном направлении равна нулю, т.е. =0.

Погрешность заготовки определяем по формуле [3].

, (16)

где – погрешность заготовки по смещению, мм;

– погрешность эксцентричности пробитого отверстия, мм;

Согласно ГОСТ 7505-89

= 0,8 мм.

1,5 мм.

Тогда = 1700 мкм.

Величина остаточных пространственных отклонений [3]

    после чернового точения

=0,06*1700=102 мкм;

2) после чистового точения

=0,04*1700=68 мкм;

3) после точения тонкого =0,02*1700=34 мкм.

Выписываем параметры шероховатости и глубины дефектного слоя Т для всех операций:

1) заготовка

=150 мкм; Т=250 мкм;

2) точение черновое

=50 мкм; Т=50 мкм;

3) точение чистовое

=20 мкм; Т=25 мкм;

4) точение тонкое

=10 мкм; Т=20 мкм;

Расчёт минимальных значений припусков производим по формуле [3], предварительно заполнив расчётную таблицу 3.7.

, (17)

где - высота неровностей, полученных на предыдущей операции;

- глубина дефектного слоя, полученного на предыдущей операции;

- пространственное отклонение, полученное на предыдущей операции.

Минимальные припуски

1) под черновое точение

=2*(150+250+1700)=2*2100 мкм;

2) под чистовое точение

=2*(50+50+102)=2*202 мкм;

3) под точение тонкое

=2*(10+20+34)=2*64 мкм.

Определяем расчетный размер путем последовательного вычитания расчетного минимального припуска каждого технологического перехода, начиная с максимального размера:

=70,03мм;

=70,03-2*0,064=69,902 мм;

= 69,902-2*0,113=69,676 мм;

=69,676-2*0,202=69,272 мм

В графу записываем расчётные размеры. Графу «допуск» заполняем в соответствии с достигнутой точностью при обработке деталей на

данной операции.

Наименьшие предельные размеры определяем вычитанием допуска из наибольшего предельного размера:

=69,3-3,2=66,2 мм;

=69,7-0,3=69,4 мм;

=69,9-0,12=69,78 мм;

=70,03-0,03=70 мм;

Предельные значения припусков определяем как разность наименьших предельных размеров и - как разность наибольших предельных размеров последующего и выполняемого переходов:

= 69,7-69,3=0,4 мм;

= 69,9-69,7=0,2 мм;

= 70,03-69,9=0,13 мм;

= 69,1-66,2=2,9 мм;

= 69,78-69,1=0,68 мм;

= 70-69,78=0,22 мм;

Общие припуски Z>0>>max> и Z>0>>min> рассчитываем, суммируя их промежу-

точные значения и записывая их внизу соответствующих граф:

= 400+200+130=730 мкм;

= 2900+380+220=3500 мкм.

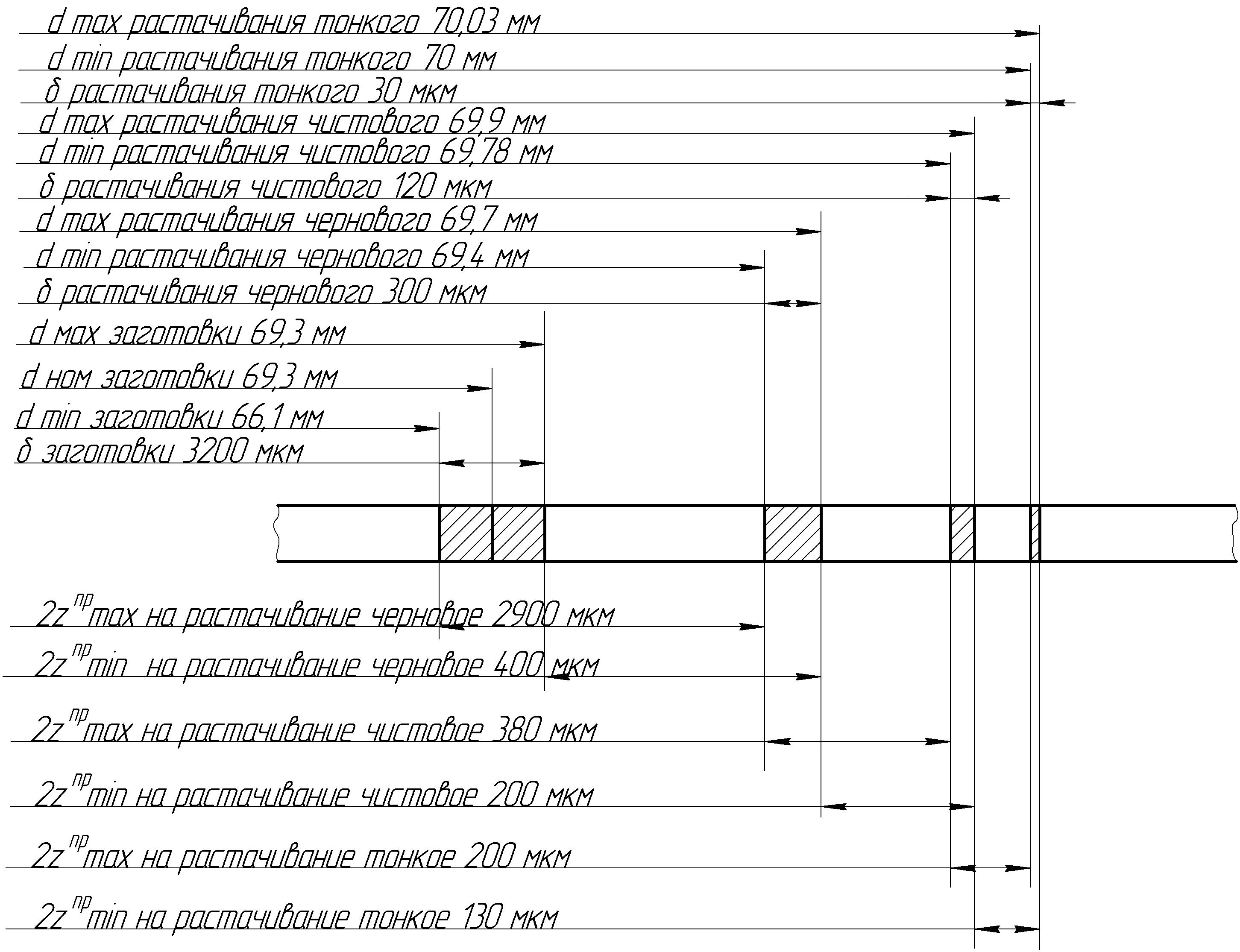

Таблица 5.1-Расчёт припусков на обработку поверхности Ø70Н7

Технологические переходы обработки поверхности

Элементы припуска, мкм

Расчётный припуск, мкм

Расчётный размер d>Р>, мм

Допуск , мкм

Предельный размер, мм

Предельные значения припусков, мкм

T

>>

>>

Заготовка

150

250

1700

69,272

3200

66,1

69,3

Точение

черновое

50

50

102

2*202

69,676

300

69,4

69,7

400

3300

Точение

чистовое

20

25

68

2*113

69,902

120

69,78

69,9

200

380

Точение

тонкое

10

20

34

2*64

70,03

30

70

70,03

130

220

Итого

730

3900

Величину номинального припуска определяем с учётом несимметричности расположения поля допуска заготовки.> >

>2>, (18)

где - максимальный диаметр заготовки =69,3 мм;

- максимальный диаметр детали ВD>д>=70,03 мм.

=0,73+69,3-70,03=0 мм.

Номинальный диаметр заготовки

>, >(19)

=69,3-0=69,3 мм.

Производим проверку правильности расчётов по формуле [3]

>>> >(20)

220-130=120-30 90=90

380-200=300-120 180=180

3300-400=3200-300 2900=2900

Проверка показывает, что расчёты припусков выполнены правильно.

Строим схему графического расположения припусков и допусков поверхности Ø70Н7 (рисунок5.1).

6.2 Расчёт припусков на обработку поверхности Ø65h11

Заготовка вала получена штамповкой на кривошипном горячештамповочном прессе. Маршрут обработки включает следующие операции (переходы):

1. Черновое точение

2. Чистовое точение

3. Шлифование

При точении обработка ведется в трехкулачковом патроне, из чего следует, что погрешность установки детали в радиальном направлении равна =124, при шлифовании заготовка устанавливается в приспособлении с пневматическим зажимом , поэтому ε=90.

Погрешность заготовки определяем по формуле [3].

, (21)

где – погрешность заготовки по смещению, мм;

– погрешность эксцентричности пробитого отверстия, мм;

Согласно ГОСТ 7505-89

= 0,8 мм.

1,5 мм.

Тогда = 1700 мкм.

Расчёт минимальных значений припусков производим по формуле [3], предварительно заполнив расчётную таблицу 3.7.

,

где - высота неровностей, полученных на предыдущей операции;

- глубина дефектного слоя, полученного на предыдущей операции;

- пространственное отклонение, полученное на предыдущей операции.

Минимальные припуски

1) под черновое точение

=2*(150+250+1700+124)=2*2224 мкм;

2) под чистовое точение

=2*(50+50+102+124)=2*326 мкм;

3) под предварительное шлифование

=2*(30+30+68+124)=2*252мкм;

4) под чистовое шлифование

=2*(5+15+34+90)=2*144 мкм.

Определяем расчетный размер путем последовательного прибавления расчетного минимального припуска каждого технологического перехода, начиная с минимального размера:

=64,81мм;

=64,81+0,288=65,098 мм;

= 65,098+0,504=65,602 мм;

=65,602+0,652=66,254 мм;

В графу записываем расчётные размеры. Графу «допуск» заполняем в соответствии с достигнутой точностью при обработке деталей на данной операции.

Наибольшие предельные размеры определяем прибавлением допуска к наименьшему предельному размеру:

=64,81+0,046=64,856 мм;

=65,1+0,19=65,29 мм;

=65,6+0,3=65,9 мм;

=66,3+3,2=69,5 мм;

Предельные значения припусков определяем как разность наибольших предельных размеров и - как разность наименьших предельных размеров предыдущего и выполняемого переходов:

= 65,29-64,856=0,434 мм;

= 65,9-65,29=0,61мм;

= 69,5-65,9=3,6мм;

= 65,1-64,81=0,29 мм;

= 65,6-65,1=0,5 мм;

= 66,3-65,6=0,7 мм;

Общие припуски Z>0>>max> и Z>0>>min> рассчитываем, суммируя их промежу-

точные значения и записывая их внизу соответствующих граф:

=700+500+290=1490 мкм;

=3600+610+434=4644 мкм.

Таблица 5.2-Расчёт припусков на обработку поверхности Ø65h11.> >

Технологические переходы обработки поверхности

Элементы припуска, мкм

Расчётный припуск, мкм

Расчётный размер d>p>, мм

Допуск , мкм

Предельный размер, мм

Предельные значения припусков, мкм

T

ε

>>

>>

Заготовка

150

250

1700

124

-

66,254

3200

66,3

69,5

-

-

Точение

черновое

50

50

102

124

2*

326

65,602

300

65,6

65,9

700

3600

Точение

чистовое

30

30

68

124

2*

252

65,098

190

65,1

65,29

500

610

Шлифование

5

15

34

90

2*

144

64,81

46

64,81

64,856

290

434

Итого

1490

4644

Величину номинального припуска определяем с учётом несиммет-

ричности расположения поля допуска заготовки по формуле (18).

>>, (22)

где - нижнее отклонение заготовки =1,1 мм;

- нижнее отклонение размера детали Н>з>=0,19 мм.

=1,49+(-1,1)-(-0,19)=0,58 мм.

Номинальный диаметр заготовки

>, >(23)

=66,3+0,58=66,88 мм.

Производим проверку правильности расчётов по формуле [3]

>>> >(24)

434-290=190-46 144=144

610-500=300-190 110=110

3600-700=3200-300 2900=2900

Проверка показывает, что расчёты припусков выполнены правильно.

Cтроим схему графического расположения припусков и допусков верхности Ø65h11 (рисунок 5.2).

На остальные поверхности заготовки припуски назначаем по ГОСТ 7505-89 и результаты сводим в таблицу 5.3.

Таблица 5.3- Припуски и допуски на обрабатываемые поверхности вала

Размер

Припуск

Допуск

табличный

расчетный

1

2

3

4

222h11

2*3,5

90

2*2,5

70H7

2*2,4

65

2*0,94

30

6

5

2,5

7 Расчёт режимов резания

7.1. Расчёт режимов резания аналитическим методом

Операция 010- токарная. Черновое и чистовое точение 90, 70Н7, размер 30, 65. Станок токарно-винторезный с ЧПУ модели 16К20Ф4. Резец проходной Т15К6, проходной упорный Т5К10, проходной отогнутый Т15К6.

Поверхность 70Н7 :

Выбираем геометрические параметры:

φ = 45ْ H>1,2>=25, В>1> = 16, В>2> =16, φ>1> =20ْ , r=3.

Глубина резания t= 0,9 мм;

Подача =0,6-1,2мм/об , принимаем S=0,9.

Скорость резания рассчитываем по формуле [12]

(25)

где - постоянный коэффициент;

- стойкость инструмента;

-поправочный коэффициент;

- показатели степеней.

=340; =60мин; =0,2; =0,15; =0,45

Поправочный коэффициент рассчитываем по формуле[12]

=, (22)

где - коэффициент, учитывающий влияние материала заготовки;

- коэффициент, учитывающий состояние поверхности;

- коэффициент, учитывающий материал заготовки, остальные коэффициенты учитывают условия обработки и геометрию режущего инструмента.

(26)

=1 ;=0,8; =1;nv=1.

K>φv> =1; K>φ>>1>>v> =0,94; K>rv> =1,03; K>qv> =1; K>ov> =1.

=0,8*0,94*1,03*1,36=1,053

.

Частоту вращения шпинделя при обработке рассчитываем по формуле [12]

, (27)

где – скорость резания, м/мин;

– диаметр поверхности, мм.

Поверхность  100

мин

Принимаем по паспорту станка

=800мин-1

Действительная скорость резания

м/мин.

Силу резания рассчитываем по формуле [12]

, (28)

где – постоянный коэффициент;

– поправочный коэффициент;

, , – показатели степеней.

=300; =1,0; =0,75; =-0,15

Поправочный коэффициент рассчитываем по формуле[12]

(29)

=1,0; =1,0; =1,0; =1,04.

=1,127*1*1*1*1,04=1,172

Н

Мощность резания рассчитываем по формуле [12]

(30)

где – сила резания, Н;

– скорость резания, м/мин.

кВт.

Мощность двигателя главного привода станка =13 кВт, К.П.Д. привода станка =0,85. Тогда

, (31)

=13*0,85=11,05 кВт.

, т.е. 0,402<11,05

Таким образом, привод станка обеспечивает обработку при заданных режимах.

7.2 Расчёт режимов резания по нормативам

Операция 025 – вертикально-сверлильная. Сверление 4 отверстий Ø8 на глубину 25мм, отверстия сквозные . Станок модели 2Н118. Инструмент сверло из быстрорежущей стали Р6М5.

Длину рабочего хода рассчитываем по формуле[10]

, (32)

где длина резания, мм;

длина подвода, врезания и перебега, мм.

=25мм; 6мм

25+6=31мм

Подача при сверлении определяется по формуле с.266[10]

S>o> = S>o>>т> * K>s >(33)

K>s >= K>sl >* K>s>>ж>> >* K>s>>и>> >* K>sd >* K>s>>м>> , >(34)

где> >K>sl>> >– коэффициент, учитывающий глубину сверления;

K>s>>ж> – коэффициент, учитывающий жесткость технологической системы;

K>s>>и> – коэффициент, учитывающий материал инструмента;

K>sd> – коэффициент, учитывающий тип обрабатываемого отверстия;

K>s>>м> – коэффициент, учитывающий марку обрабатываемого материала.

Табличное значение подачи

S>o>>т> =0,1 мм/об

K>s> = 0,82*0,5*1*1*1=0,41

S>o> = 0,1*0,41=0,041 мм/об

Определяем стойкость инструмента по нормативам Т в минутах резания.

Т=К*Т* (35)

Где Т-стойкость инструмента наладки.

Т=10 мин.

К-коэффициент, учитывающий количество инструментов в наладке.

К=1

- коэффициент времени резания инструмента

(36))

Т=1*10*0,806=8,06мин

Скорость резания определяется по формуле с.268[10]

V=V>T> *K>V>> > (37)

Табличное значение скорости

37 м/мин

K>v>> >= K>v>>м >* K>v>>и >* K>vd>> >* K>vo>> >* K>vl>> > , (38)

где> >K>v>>м >– коэффициент, учитывающий марку обрабатываемого материала;

K>v>>и> – коэффициент, учитывающий материал инструмента;

K>vd> – коэффициент, учитывающий тип отверстия;

K>vo> – коэффициент, учитывающий условия обработки;

K>vl> – коэффициент, учитывающий длину сверления.

K>v>> >= 0,91*0,9*0,8*1*1=0,655

V= 37*0,655=24,235 м/мин

Частоту вращения инструмента рассчитываем по формуле [10]

, (39)

где - скорость резания, м/мин;

диаметр фрезы, 10мм.

мин

По паспорту станка принимаем частоту вращения

n=1000 мин-1

Действительная скорость резания

(40)

м/мин

Рассчитываем минутную подачу по принятому значению числа оборотов шпинделя.

s=s>о пр>*n (41)

.n-частота вращения шпинделя по паспорту станка, мин.

s=0,05*1000=50мм/мин.

Осевая сила резания определяется по формуле c.124 [11]

Po=P>табл> * К>р> , (42)

Где P>табл> – табличное значение силы резания;

К>р> – коэффициент, зависящий от обрабатываемого материала

Po = 1450 * 1=1450 Н

Мощность резания определяется по формуле c.126 [11]

N>р>=N>табл> * К>N> , (43)

Где N>табл> – табличное значение мощности;

К>N> – коэффициент, зависящий от обрабатываемого материала

N>р>=0,22*1=0,22

Мощность двигателя главного привода станка =2,2 кВт, К.П.Д. привода станка =0,85. Тогда

, (44)

=2,2*0,85=1,87 кВт.

, т.е. 0,22<1,87

Таким образом, привод станка обеспечивает обработку при заданных режимах.

Аналогично рассчитываем режимы резания на остальные операции и результаты сводим в таблицу 6.1

Таблица 6.1 – Сводная таблица режимов резания

Номер операции

Наименование операции

Глубина

резания t, мм

Длинна резания L, мм, (d)

Подача S>0> ,мм/об

Скорость V, м/сек

Частота вращения,

мин-1

Подача S,мм/мин

Основное время t, мин

расч

прин

расч

прин

прин

Прин

прин

1

2

3

4

5

6

7

8

9

10

11

Токарная с ЧПУ

Установ 1:

1.Точить поверхность 1

а)предварительно

б)окончательно

2. Точить

поверхность 2

а)предварительно

б)окончательно

3. Точить

поверхность 3

а)предварительно

б)окончательн,

снять фаску 5

4. Точить

поверхность 4

а)предварительно

б)окончательн,

снять фаску 6

в)тонко

Установ 2:

1.Точить поверхность1

а)предварительно

б)окончательн,

снять фаску 3

2.Точить выточку 2

1,75

0,5

2,1

0,9

2,45

0,7

2,45

1,4

0,22

2,45

0,7

1,5

72

36

69,5

69,5

75

75

164

72

72

120

120

30

0,31

0,34

0,5

0,41

0,33

0,2

0,9

0,13

0,13

0,5

0,22

0,46

0,3

0,35

0,5

0,4

0,35

0,2

0,9

0,125

0,125

0,5

0,2

0,5

86

94,17

176,5

20,95

185,6

158,4

167,8

110

124,8

170,7

287,1

197,4

94

94

180

227

188

188

175,8

110

138,5

188

280

188

315

315

250

315

630

630

800

500

630

250

400

400

94,5

110,25

125

126

220,5

126

720

62,5

78,75

125

80

160

0,76

0,33

0,56

0,55

0,34

0,5

0,23

1,15

0,914

0,96

1,5

0,19

010

Вертикально-протяжная

1.Протянуть шпоночный паз 1.

4,3

65

0,15

0,15

2,4

40

0,1

015

Вертикально-протяжная

1.Протянуть шпоночный паз 2

4,3

65

0,15

0,15

2,4

40

0,1

020

Токарная

1.Точить поверхность Ø222

а)предваритель

б)окончательно,

снять фаску 1, 2.

2,45

1,4

30

30

0,5

0,22

0,5

0,2

117,9

167,5

112

174

160

250

80

50

0,38

0,6

025

Вертикально-сверлильная

1.Сверлить 4 отверстия Ø8

4

31

0,041

0,5

24,2

25

1000

50

0,62

030

Вертикально-зубофрезерная

1.Фрезеровать зубья колеса

6,5

30

2,4

2,5

56

70

100

3,47

8,65

045

Плоскошлифовальная

1.Шлифовать торец 1

0,3

222

0,0017

0,002

15

12,6

3340

6,68

2,64

050

Плоскошлифовальная

1.Шлифовать торец 2

0,3

90

0,0027

0,002

15

12,6

3340

6,68

1,07

055

Зубошлифовальная

1. Шлифовать зубья колеса

0,02

30

0,005

0,005

10

809

1500

0,67

8,6

8 Расчет норм времени

8.1 Расчёт нормы времени на операцию 010 – токарную с ЧПУ

Тип производства изготовления колеса соответствует мелкосерийному производству, в котором в качестве нормы времени рассчитывается штучно-калькуляционное время [15]

, (45)

где – основное время;

- подготовительно-заключительное время;

время на установку, снятие детали;

время на закрепление, открепление детали;

время на управление станком;

время на измерение выполняемых размеров;

время на техническое обслуживание рабочего места;

время на организационное обслуживание рабочего места;

- время на отдых.

Основное время рассчитываем по формуле [15]

, (46)

где длина резания, =65мм;

величина врезания и перебега, 12мм [11]

количество рабочих ходов, ;

подача на оборот, 0,125мм/об;

частота вращения шпинделя, 500 мин.

Основное время на операцию

0,67мин

Вспомогательное время рассчитываем по формуле [15]

, (47)

где время на установку и снятие детали, 0,3мин;

время на закрепление и открепление детали, 0,19мин;

время на приемы управления станком;

время на измерение детали.

Время на приемы управления детали состоит из:

    времени подведения инструмента к детали– 0,025мин;

мин

Время на измерение детали состоит из времени измерения нутромером диаметра 70.

мин

Вспомогательное время

мин

Для крупносерийного производства вспомогательное время рассчитываем по формуле

, (48)

где коэффициент, зависящий от типа производства, 1,85.

мин

Оперативное время рассчитывается по формуле[15]

(49)

мин

Время на обслуживание рассчитывается по формуле[15]

, (50)

где время на организационное обслуживание, мин;

время на техническое обслуживание, мин.

Время на организационное обслуживание для шлифования определяется в проценах от оперативного времени . Для всех остальных операций определяется сумма времен на организационное и техническое обслуживание рабочего места.

Т>об. отд.> = 0,098 мин.

Время на техническое обслуживание составляет

Штучно – калькуляционное время составляет

мин.

8.2 Расчёт нормы времени на операцию 025 –вертикально-сверлильную

Тип производства изготовления зубчатого колеса соответствует мелкосерийному производству, в котором в качестве нормы времени рассчитывается штучно-калькуляционное время [15]

, (51)

где – основное время;

- подготовительно-заключительное время;

время на установку, снятие детали;

время на закрепление, открепление детали;

время на управление станком;

время на измерение выполняемых размеров;

время на техническое обслуживание рабочего места;

время на организационное обслуживание рабочего места;

- время на отдых.

Основное время рассчитываем по формуле [15]

, (52)

где длина резания, =25мм;

величина врезания и перебега, 6мм [11]

количество рабочих ходов, ;

подача на оборот, 0,1мм/об;

частота вращения шпинделя, 1000 мин.

Основное время на операцию

0,62мин

Вспомогательное время рассчитываем по формуле [15]

, (53)

где время на установку и снятие детали, 0,2мин;

время на закрепление и открепление детали, 0,24мин;

время на приемы управления станком;

время на измерение детали.

Время на приемы управления детали состоит из:

1)времени подведения инструмента к детали– 0,05мин;

мин

Время на измерение детали состоит из времени измерения штангенциркулем диаметра 8.

мин

Вспомогательное время

мин

Для крупносерийного производства вспомогательное время рассчитываем по формуле

, (54)

где коэффициент, зависящий от типа производства, 1,85.

мин

Оперативное время рассчитывается по формуле[15]

(55)

мин

Время на обслуживание рассчитывается по формуле[15]

, (56)

где время на организационное обслуживание, мин;

время на техническое обслуживание, мин.

Время на организационное обслуживание для шлифования определяется в проценах от оперативного времени . Для всех остальных операций определяется сумма времен на организационное и техническое обслуживание рабочего места.

Т>об. отд.> = 0,781 мин.

Время на техническое обслуживание составляет

Штучно – калькуляционное время составляет

мин.

Расчеты норм времени на остальные операции выполняется аналогично и сводятся в таблицу

Таблица 7.1-Сводная таблица норм времени.

Номер оп-ции

Наим оп-ции

Оперативное время,

t>оп>,

мин

Оснвремя , мин

Вспомог.

время

, мин

Опера

тив. время

мин

Время обслуж.

>, мин>

Время на

отд.

,

> мин>

>Штучно-калькуляционн. время, мин>

>мин>

>мин>

>мин>

> мин>

>мин>

005

Токарная с ЧПУ

Установ 1:

1.Точить поверхность 1

а)предварительно

б)окончательно

2. Точить

поверхность 2

а)предварительно

б)окончательно

3. Точить

поверхность 3

а)предварительно

б)окончательн,

снять фаску 5

4. Точить

поверхность 4

а)предварительно

б)окончательн,

снять фаску 6

в)тонко

Установ 2:

1.Точить поверхность1

а)предварительно

б)окончательн,

снять фаску 3

2.Точить выточку 2

9

9

9

9

9

9

9

9

9

9

9

9

0,76

0,33

0,56

0,55

0,34

0,50

2,7

1,15

0,914

1,5

0,19

0,96

0,357

0,3

0,3

0,3

0,3

0,3

0,3

0,3

0,3

0,3

0,3

0,3

0,035

0,025

0,065

0,025

0,065

0,025

0,105

0,025

0,025

0,025

0,135

0,065

0,13

0,13

0,16

0,22

0,13

0,22

0,16

0,17

0,17

0,22

0,16

0,16

1,911

1,172

1,23

1,558

1,145

1,045

3,095

1,508

1,409

2,508

1,291

1,931

0,124

0,076

0,080

0,101

0,074

0,065

0,201

0,098

0,092

0,163

0,084

0,126

0,471

1,236

1,54

1,571

,284

1,485

4,321

2,118

1,876

2,583

2

1,986

010

Вертикально-протяжная

1.Протянуть шпоночный паз 1.

11

0,1

0,13

0,18

0,1

0,859

0,069

1,037

015

Вертикально-протяжн.

1.Протянуть шпоночный паз 2

11

0,1

0,13

0,12

0,1

0,784

0,060

0,968

020

Токарная

1.Точить поверхность Ø222

а)предваритель

б)окончательно,

снять фаску 1, 2.

8

8

0,38

0,6

0,3

0,3

0,115

0,035

0,17

0,22

1,462

1,627

0,175

0,106

1,473

1,594

025

Вертикально-сверлильная

4

0,62

0,44

0,095

0,04

1,654

0,091

1,856

030

Вертикально-зубофрезерная

18

8,65

0,32

0,021

0,26

9,762

0,781

10,692

045

Плоскошлифовальная

1.Шлифовать торец 1

11

2,64

0,2

0,05

0,19

3,454

0,138

0,062

0,173

3,911

050

Плоскошлифовальная

1.Шлифовать торец 2

10,5

1,07

0,078

0,05

0,19

1,658

0,066

0,030

0,083

2,005

055

Зубошлифовальная

120

8,60

0,32

0,615

0,26

10,811

0,649

0,216

0,541

16,201

9 Определение типа производства

Тип производства в соответствии с ГОСТ 3.1108-74 характеризуется коэффициентом закрепления операций, который показывает число различных операций, закрепленных в среднем по цеху за каждым рабочим местом в течение месяца.

(57)

где О- количество операций, выполняемых на рабочем месте.

Р- принятое количество рабочих мест.

(58)

где - нормативный коэффициент загрузки оборудования

- фактический коэффициент загрузки станка.

= (59)

где m- расчетное количество станков на операции.

Р- принятое количество рабочих мест.

Определяем расчетное количество станков m для каждой операции.

m, (60)

где T– штучное время, мин;

N – годовой объем выпуска деталей, шт;

Fд – действительный годовой фонд времени, ч.

- нормативный коэффициент загрузки оборудования (=0,85).

Количество станков на операции 005.

Принятое число станков Р=1,0

Коэффициент загрузки

Количество операций, выполняемых на рабочем месте.

Аналогичным образом рассчитываем количество операций, выполняемых на рабочем месте.

Таблица 8.1 Расчет коэффициента закрепления операций.

Операция

F>д>,ч

t,мин

m

P

O

005 Токарная с ЧПУ

4029

25,538

0,1860

1

0,1860

4,570

010 Вертикально-протяжная

4029

1,037

0,0146

1

0,0146

58,22

015 Вертикально-протяжная

4029

0,968

0,0135

1

0,0135

62,96

020 Токарная

4029

3,07

0,1580

1

0,1580

30,63

025Вертикально-сверлильн.

4029

1,856

0,0270

1

0,0270

31,48

030 Зубофрезерная

3904

10,692

0,0800

1

0,0800

5,379

045 Плоскошлифовальная

4029

2,077

0,0152

1

0,0152

55,92

050 Плоскошлифовальная

4029

3,53

0,0258

1

0,0258

32,95

055 Зубошлифовальная

3904

3,53

0,0266

1

0,0266

31,95

9

314,1

Определяем коэффициент закрепления операций.

По ГОСТ 3.1121-84 принимаем мелкосерийноесерийное производство (20<К<40).

10 Конструкторская часть

10.1 Поворотный стол нормализованный

10.1.1 Назначение и устройство станочного приспособления

Станочное приспособление предназначено для обработки деталей, отверстия в которых расположены по окружности.

Накладные поворотные столы устанавливаются на рабочий стол вертикального или радиально-сверлильного станка.

Плантшайба 1 стола установлена на пустотелом шпинделе 2 , который вращается во втулке 10, запрессованной в литом корпусе стола 11. В этот же корпус запрессована втулка 7 , в которой направляется реечный фиксатор 5, заскакивающий во втулку 3 под действием пружины 6.

Управление реечным фиксатором осуществляется через рукоятку 4. Для облегчения поворота плантшайба 1 опирается на шарики 13 , собранные в обойме 12 и заключенные между кольцами 14.

Осевой зазор , необходимый для вращения шпинделя с плантшайбой, регулируется гайкой 8, гайка стопорится винтом 9.

Центрирование рабочих приспособлений (наладок) на плантшайбе производится с помощью цилиндрической цапфы пальца, вставленного в конусное гнездо шпинделя 2. Для фиксации углового положения в случае необходимости к корпусу наладки привинчивается шпонка, входящая в точный паз плантшайбы. Закрепление наладок производится Т-образными болтами.

Кольца шарикоподшипника 14 шлифуются после сборки с плантшайбой и корпусом приспособления . Шарики расположены на плоскости , чем облегчается изготовление подшипника.

10.1.2 Расчет приспособления на прочность

На операции 025 вертикально- сверлильной крепление обрабатываемой детали к приспособлению осуществляется четырьмя болтами M10 – 8g×85.109.Ст3 ГОСТ 7798-70

Исходными данными для расчета приспособления является сила резания.

Расчет выполняем для операции 030

Сила резания бала рассчитана в п. 6.2:

Осевая сила резания определяется по формуле c.124 [11]

Po=P>табл> * К>р> (61)

Где P>табл> – табличное значение силы резания;

К>р> – коэффициент, зависящий от обрабатываемого материала

Po = 1450 * 1=1450 Н

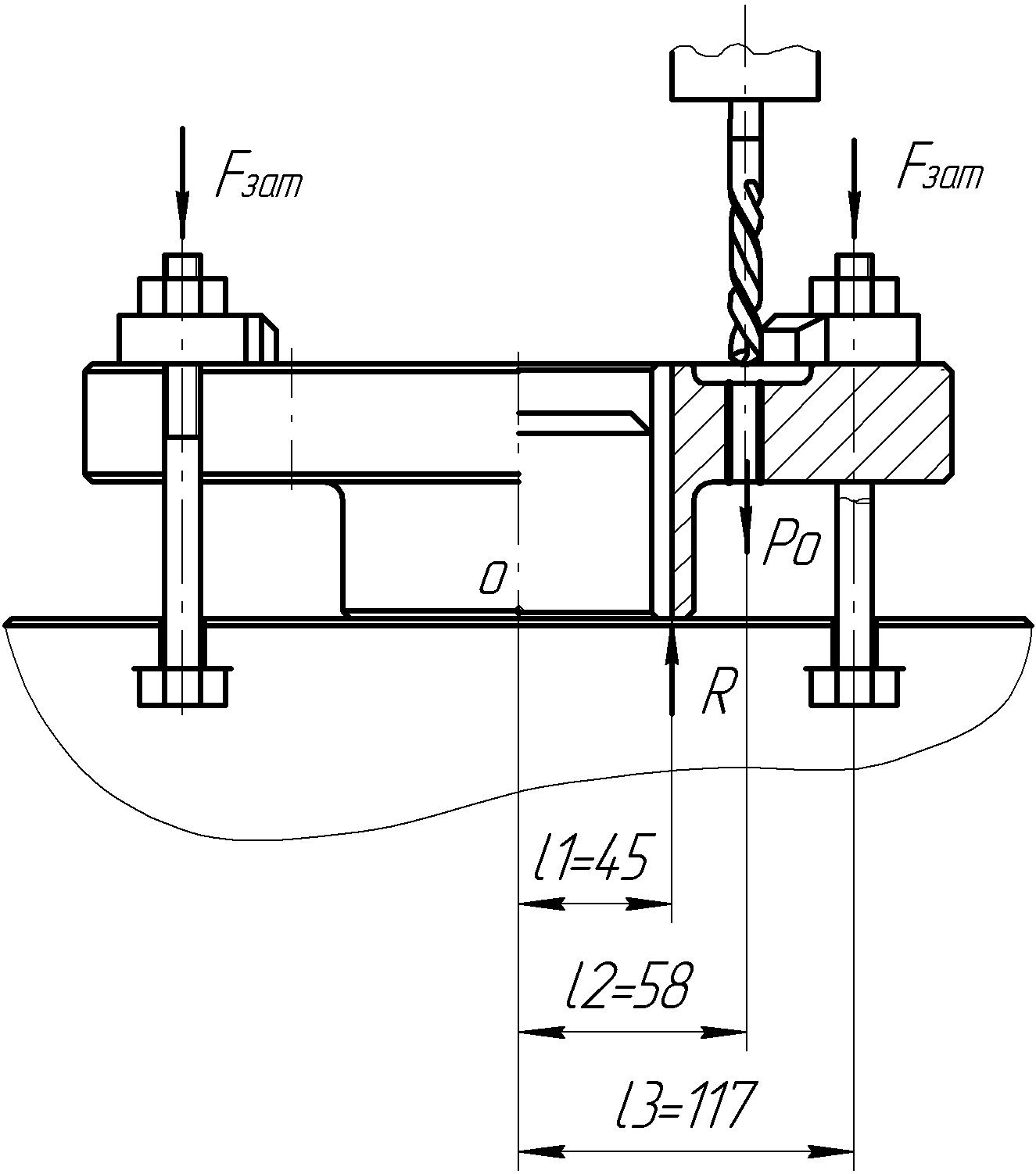

Внешними, действующими силами на деталь, являются: сила зажима Q, реакция стола приспособления R, силы резания Pо. Схема сил представлена на рис.3

Требуемую силу затяжки болтов рассчитаем из условия опрокидывания:

=0

F>зат>*l>3> + (4F>зат>+P>o>)*l>1> – P>o>*l>2>=0

Условие прочности болта на изгиб, учитывая эксцентричность нагружения c.45 [16]:

, (62)

где Fзат – сила затяжки болтов

d>1> – диаметр болта.

МПа

σ>и><[σ]=120МПа

Условие прочности на изгиб выполняется.

Условие прочности резьбы на срез c.33 [16]:

τ = F>зат> /(π*d>ср> *H*K*K>м> )<=[ τ ] , (63)

где F>зат > - сила затяжки болтов;

d>ср> – средний диаметр болта;

H – высота гайки;

K – коэффициент полноты резьбы , для треугольной резьбы K= 0,87;

K>м> – коэффициент неравномерности нагрузки по виткам резьбы.

K>м> =0,5; H=12 мм; d>ср> 9,025мм.

МПа

[ τ ] = 0,4*σ>т> =0,4*200=80 МПа

τ < [ τ ] Условие прочности резьбы на срез выполняется.

Выбранные крепежные элементы удовлетворяют условиям прочности.

Список используемых источников

1 Антонюк В.Е. Конструктору станочных приспособлений: Справ. пособие.- Мн.: Беларусь, 1991.

2 Афонькин М.Г. Производство заготовок в машиностроении / М.Г. Афонькин, М.В. Магницкая.- Л: Машиностроение, 1987.

3 Горбацевич А.Ф. Курсовое проектирование по технологии машиностроения / А.Ф. Горбацевич, В.А. Шкред.– Мн.: Выш. шк., 1983.

4 Горошкин А.К. Приспособления для металлорежущих станков: Справ. - М: Машиностроение, 1979.

5 Дипломное проектирование по технологии машиностроения / Под общ. ред. В.В. Бабука. – Мн.: Выш. шк., 1979.

6 Общемашиностроительные нормативы режимов резания для технического нормирования работ на металлорежущих станках. Зуборезные, горизонтально-расточные станки. – М.: Машиностроение, 1974.

7 Общемашиностроительные нормативы режимов резания для технического нормирования работ на шлифовальных и доводочных станках. – М.: Машиностроение, 1974.

8 Общемашиностроительные нормативы времени вспомогательного на обслуживание рабочего места и подготовительно-заключительного для технического нормирования. Серийное производство. – М.: Машиностроение, 1974.

9 Прогрессивные режущие инструменты и режимы резания металлов: Справ. / В.И. Баранчиков, А.В. Жаринов, Н.Д. Юдина и др.; Под общ. ред. В.И. Баранчикова. - М.: Машиностроение, 1990.-400с.: ил.

10 Режимы резания металлов: Справ. / Под ред. Ю.В. Барановского - М.: Машиностроение, 1972.

11 Справочник технолога-машиностроителя. Т.1 / Под ред. А.Г. Косиловой, Р.К. Мещерякова.– М.: Машиностроение, 1985.

12 Справочник технолога-машиностроителя. Т.2 / Под ред. А.Г. Косиловой, Р.К. Мещерякова.– М.: Машиностроение, 1985.

13 Станочные приспособления: Справ. Т.1 / Под ред. Б.Н. Вардашкина и А.А. Шатилова. - М.: Машиностроение, 1984.

14 Технология автоматизированного производства. Т.2 / Под ред. А.А. Жолобова. – Мн.: Дизайн ПРО, 1997.

15 Курсовое проектирование по технологии станкостроения. Методические указания для студентов специальности Т.03.01.00 – Могилев: МГТУ, 2003. – 34с.

16 Детали машин. / М.Н. Иванов – М.: Высш. Шк., 1991 – 383с.
