ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРОИЗВОДСТВО ЭТАНОЛА МЕТОДОМ СЕРНОКИСЛОТНОЙ ГИДРАТАЦИИ

Этиловый спирт— (этанол) кипит при 78,3 °С; смесь C>2>H>5>ОН [30% (об.)] с воздухом взрывоопасна; с водой спирт образует азеотропную смесь, содержащую 95,6% C>2>H>5>OH; кипящую при 78,1 °С. Этиловый спирт широко применяется в пищевой и медицинской промышленности, является компонентом жидкостного ракетного топлива, антифризом и т. д. Особенно широко этанол используется как полупродукт органического синтеза, и, в частности, для получения сложных эфиров, хлороформа, хлораля, ацетальдегида, уксусной кислоты, бутадиена и других продуктов. По объему производства синтетический этиловый спирт занимает первое место среди других органических соединений. Ранее этиловый спирт получали из пищевого сырья — картофельного крахмала и некоторых зерновых культур, однако этот способ связан с большими затратами пищевого сырья. Кроме того, его получают гидролизом древесины (гидролизный спирт). Этанол получают сернокислотной и прямой гидратацией этилена. При сернокислотном способе получения этанола (рисунок 1) этилен под давлением 1,5—2,5 МПа поступает в абсорбер барботажного типа, орошаемый 97%-ной серной кислотой. Температура в абсорбере 65—75 °С. Серная кислота в этом процессе является катализатором и реагентом, Этилен взаимодействует с серной кислотой с образованием моноэтилсульфата C>2>H>5>OSO>3>H и диэтилсульфата (C>2>H>5>O)>2>SO>2>

C>2>H>4> + H>2>SO>4> → С>2>H>5>OSO>3>H + Q

2C>2>H>4> + H>2>SO>4> → (C>2>H>5>O)>2>SO>2> + Q

Газы, не поглощенные в абсорбере 1, проходят водяной 2 и щелочной 3 скрубберы и далее могут быть использованы как топливо.

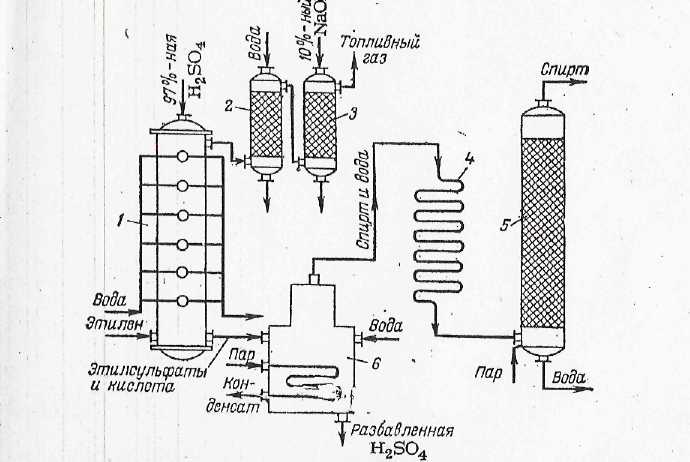

Рисунок 1. Схема производства этилового спирта сернокислотной гидратацией этилена

1— тарельчатый абсорбер; 2, 3 — скрубберы; 4 — холодильник; 5 — колонна; 6 — гидролизер.

Этилсульфаты и серная кислота из абсорбера 1 поступают в гидролизер 6, в который подается вода. В гидролизере при давлении 1 МПа и температуре 70—90 °С происходит гидролиз этилсульфатов

С>2>Н>5>ОSO>3>H + H>2>O → С>2>Н>5>ОН + H>2>SO>4>

(С>2>Н>5>О)>2>SO>2 >+ 2H>2>O → 2С>2>Н>5>ОН + H>2>SO>4>

Пары спирта и воды далее проходят холодильник 4, где они конденсируются; конденсат поступает в ректификационную колонну 5 для разгонки и очистки от примесей. Разбавленная кислота (50%) выводится из гидролизера, направляется на концентрирование и снова возвращается в процесс. При ректификации концентрация этилового спирта достигает 95—96%. По этому способу из 1 т этилена получают 1,2 т этанола и около 100 кг этилового эфира.

ПРАКТИЧЕСКАЯ ЧАСТЬ

Задание:

    Составить и описать технологическую схему производства этанола методом сернокислотной гидратации

    Составить материальный баланс процесса

    Рассчитать технологические и технико-экономические показатели

    Реклама

В основу расчета принять следующие реакции:

C>2>H>4>+H>2>O → C>2>H>5>OH

2C>2>H>5>OH → (C>2>H>5>)>2>O + H>2>O

Исходные данные:

Пропускная способность этан-этиленовой фракции, кг/ч

300

Потери этанола в побочной реакции, % масс

7

Конверсия этилена, %

97

Состав этан-этиленовой фракции, % мас.

    этилен

    этан

67

33

Мольное соотношение этилен – водяной пар

1 : 1.5

Потери этилена, % масс

0,5

Расчет:

Материальный баланс:

Схема потоков:

Приход

Расход

кг/час

кмоль/час

кг/час

кмоль/час

C>2>H>4>

201

7.18

6 + 1>потери>

0,21 + 0,04>потери>

C>2>H>5>OH

0

0

296.41

6.44

(C>2>H>5>)>2>O

0

0

18.13

0,245

С>2>Н>6>

99

3.3

99

3.3

H>2>O (1)

193.86

10.77

69.12

3.84

H>2>O (2)

0

0

4.41

0,245

>1>=493.86

>2>=494.07

Mr(C>2>H>4>)=12*2+1*4=28 кг/кмоль

Mr(C>2>H>6>)=12*2+6*1=30 кг/кмоль

Mr(C>2>H>5>ОН)=12*2+1*6+16*1=46 кг/кмоль

Mr((C>2>H>5>)>2>О)=12*4+1*10+16*1=74 кг/кмоль

Mr(H>2>О)=1*2+16*2=18 кг/кмоль

m(фракции)=300 кг/ч;

Масса этилена поданного на реакцию:

m (С>2>H>4>) – 67%

300 – 100%

m>всего>(С>2>H>4>)=300*67/100=201 кг/ч

w>всего>(С>2>H>4>)=201/28=7.18 кмоль/ч

m(С>2>Н>6>)= m(фракции) - m (С>2>H>4>) = 300 – 201 = 99 кг/ч

w(С>2>Н>6>)=99/30 = 3.3 кмоль/ч

Поданный водяной пар:

w( H>2>O(1)) = 1.5w>всего>(С>2>H>4>) =10.77 кмоль/ч

m( H>2>O(1))= 10.77*18=193.86 кг/ч

Поданный этилен, учитывая потери:

m>под>(С>2>H>4>) – 100 %

m>п>(С>2>H>4>) – 0.5%

m>потери>(С>2>H>4>) = 201*0,5/100 = 1 кг/ч

w>потери >(С>2>H>4>) = 1/28 = 0,04 кмоль/ч

m>общ> (С>2>H>4>) = m>всего>(С>2>H>4>) - m>потери>(С>2>H>4>) = 201 - 1 = 200 кг/ч

Прореагировавший этилен:

m>прор>(С>2>H>4>) – 97 %

200 – 100%

m>прор>(С>2>H>4>) = 200*97/100 = 194 кг/ч

w>прор >(С>2>H>4>) = 194/28 = 6.93 кмоль/ч

Непрореагировавший этилен:

m>непр>(C>2>H>4>) = m>общ>(C>2>H>4>) – m>прор>(C>2>H>4>) = 200 – 194 = 6 кг/ч

w>непр>(C>2>H>4>) = 6/28 = 0,21 кмоль/ч

Количество и масса этанола:

w>всего>(C>2>H>5>ОН) = w>прор>(C>2>H>4>) = 6.93 кмоль/ч

m>всего>(С>2>H>5>ОН) = 6.93*46 = 318.78кг/ч

Прореагировало этанола:

m>прор>(C>2>H>5>ОН) – 5 %

192,05–100 %

m>прор>(C>2>H>5>ОН) = 192,05*5/100 = 9,603 кг/ч

w>прор>(C>2>H>5>ОН) = 9,603/46 = 0,209 кмоль/ч

Непрореагировавшего этанола:

m>ост>(C>2>H>5>ОН) = m>всего>(C>2>H>5>ОН) – m>прор>(C>2>H>5>ОН) = 192,05 - 9,603 = 182,447 кг/ч

w>ост>(C>2>H>5>ОН) = 182,447/46= 3,966 кмоль/ч

Количество воды пошедшей на образование этанола:

w>прор>( H>2>O(1)) = w>всего>(C>2>H>5>ОН) = 6.93 кмоль/ч

Количество не прореагировавшей воды:

w>ост>( H>2>O(1)) = w>под>( H>2>O(1)) – w>прор>( H>2>O(1)) = 10.77 – 6.93 = 3.84 кмоль/ч

m>ост>( H>2>O(1)) = 3.84 * 18 = 69.12 кг/ч

Масса и количество этанола, пошедшее на образование диэтилового эфира:

m>прор>(C>2>H>5>ОН) – 7 %

m>всего>(C>2>H>5>ОН) – 100 %

m>прор>(C>2>H>5>ОН) = 318.78 * 7/100 = 22.31 кг/ч

w>прор>(C>2>H>5>ОН) = 2.31/46 = 0.49 кмоль/ч

Масса и количество не прореагировавшего этанола:

m>ост>(C>2>H>5>ОН) = m>всего>(C>2>H>5>ОН) - m>прор>(C>2>H>5>ОН) = 318.48 – 22.31 = 296.41 кг/ч

w>ост>(C>2>H>5>ОН) = 296.41/46 = 6.44 кмоль/ч

Полученно диэтилового эфира: на 2 моль (C>2>H>5>ОН) – 1 моль (С>2>Н>5>)>2>О

w>прор> (C>2>H>5>ОН) - w ((C>2>H>5>)>2>О)

w ((C>2>H>5>)>2>О) = 0.49*1/2 = 0,245 кмоль/ч

m ((C>2>H>5>)>2>О) = 0,245 * 74 = 18.13 кг

Найдем количество и массу воды, образовавшейся во второй реакции:

w( H>2>O(2)) = w((С>2>Н>5>)>2>О) = 0,245 кмоль/ч

m( H>2>O(2) ) = 0,245 * 18 = 4.41 кг/ч.

Технологические и технико-экономические показатели процесса

    Пропускная способность установки: 493.86 кг/ч

    Конверсия этилена : 97 %

3. Выход на поданное сырье:

      Фактический выход:

Q>Ф> = m(C>2>H>5>ОН) = 296.41 кг;

      Теоретический выход:

Mr(СН>2>)  Mr(C>2>H>5>ОН), 28  46,

m(C>2>H>4>)  Q>Т>; 201  Q>Т>> >;

Q>Т> = 330.21 кг;

Выход C>2>H>5>ОН> >по C>2>H>4>

>СН>>3>>СОН> = Q>Ф>> >/ Q>Т>> >* 100%> >= 89.76 %

4. Теоретический выход на превращенное сырье:

Mr(C>2>H>4>)  Mr(C>2>H>5>ОН), 28  46,

m>пр>(C>2>H>4>)  Q>Т>'; 194  Q>Т>'> >;

Q>Т>' = 318.71 кг;

' >СН>>3>>СОН> = Q>Ф>> >/ Q>Т>'> >* 100%> >= 93 %

5. Теоретические расходные коэффициенты по сырью:

по C>2>H>4 >:

т> >= Mr(C>2>H>4>) / Mr(C>2>H>5>ОН) = 28 / 46 = 0,61 кг/кг;

по Н>2>О:

т :> >= Mr(Н>2>О) / Mr(C>2>H>5>ОН) = 18/46 = 0.39 кг/кг.

6. Фактические расходные коэффициенты:

по C>2>H>4>:

ф = m>техн>(C>2>H>4>) / m(C>2>H>5>ОН) = 300/296.41 = 1.01 кг/кг;

по Н>2>О:

ф> >= m>техн>(C>2>H>4>) / m(C>2>H>5>ОН) = 193/296.41 = 0.65 кг/кг.

РЕКЛАМА

СПИСОК ЛИТЕРАТУРЫ

1. Лебедев Н.Н. Химия и технология основного органического и нефтехимического синтеза. Изд. 2-е, пер. М., "Химия", 2005, 736 с.

2. Юкельсон И.И. Технология основного органического синтеза. М.: "Химия", 2008, 846 с.

3. Общая химическая технология /Под ред. А.Г.Амелина. М.: "Химия", 2007, 400 с.

4. Расчеты химико-технологических процессов /Под ред. И.П.Мухленова. Л.:Химия, 2008, 300 с.
