ПРИСПОСОБЛЕНИЯ, ПРИМЕНЯЕМЫЕ ПРИ РЕМОНТЕ ОБОРУДОВАНИЯ

Стационарные приспособления для восстановления направляющих

Ремонтные службы предприятий и производственных объединений восстанавливают изношенные направляющие промышленного оборудования (в том числе станков) разными способами, зависящими от оснащенности предприятия специальными станками для финишной обработки таких поверхностей. Многие предприятия, не имея специального дорогостоящего оборудования для механической обработки направляющих станин, применяют относительно недорогие специальные стационарные и переносные приспособления, позволяющие механизировать эту трудоемкую операцию и производить ее фрезерованием или шлифованием.

Стационарное приспособление устанавливают на продольно-строгальных, продольно-фрезерных и других станках, закрепляя их на соответствующем узле станка. Эти приспособления имеют различные конструкции, в основном отличающиеся тем, что в одних движение от электродвигателя шпинделю передается через ременную или зубчатую передачу, а в других шпиндель является валом электродвигателя. Первые относительно громоздки, однако обладают достаточной жесткостью, вторые более компактны, но менее жесткие в эксплуатации. На предприятиях применяют и те, и другие приспособления.

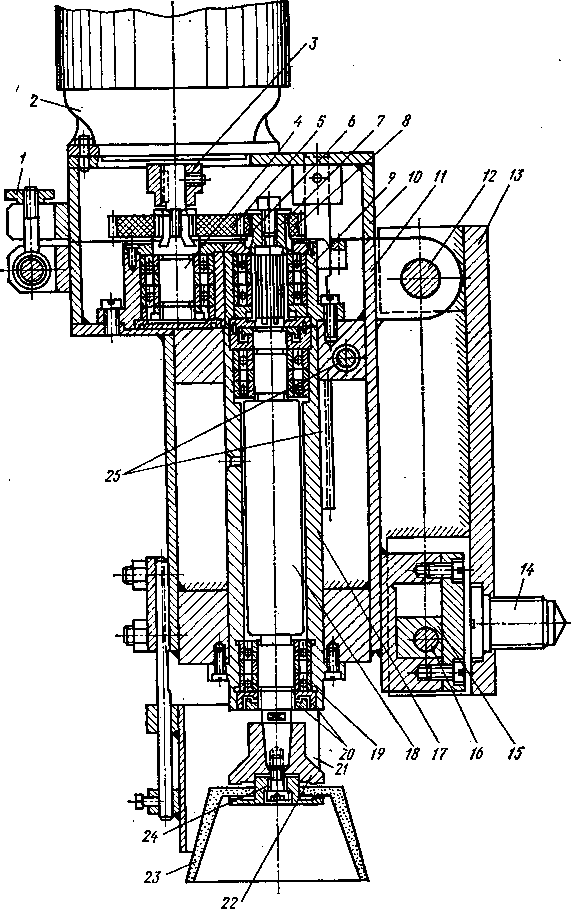

В одном из наиболее совершенных шлифовальных приспособлений (рис. 8.1) шпиндель 18 установлен на четырех радиально-упорных шарикоподшипниках 19 и вмонтирован в гильзу 17, установленную в корпусе //. Нижняя опора шпинделя прикреп­лена к корпусу и шпинделю гайками 20, на которых имеются лабиринтовые канавки. Электродвигатель 2, размещенный на крышке 10 и передающий вращение шпинделю через сменные спиральные зубчатые колеса 5 и 5, а также валики 4 и 7, смонтированные на подшипниках качения в стаканах 6 и Р, соединяется с валиком 4 кулачковой муфтой 3; валик 7 связан со шпинделем шлицевым соединением.

Приспособление закрепляют на суппорте станка тремя винтами 14. Корпус 11 соединен шарнирно с плитой 13 осью 12. Поворотом эксцентрикового валика 16 через сухарь 15 осуществляют наклон оси шпинделя на 1—3° по отношению к направлению движения обрабатываемой поверхности (для предварительного шлифования), а затем шпиндель устанавливают в исходное положение (без наклона) для окончательного шлифования. Поворотом суппорта станка (на рисунке не показан) устанавливают приспособление под различными углами в зависимости от формы и расположения обрабатываемых направляющих.

Для переустановки сменных колес и изменения частоты вра­щения шпинделя (в пределах 1000—6000 об/мин) отвинчивают гайку / шарнирного болта и поднимают крышку 10 'С помощью реечной передачи 25.. Абразивный чашечный круг 23 защищен выдвижным кожухом 21 и установлен на переходном фланце 22, закрепленном шайбой 24.

Тонкую подачу шпинделя на глубину резания осуществляют суппортом станка через червяк и червячное колесо, которые спе­циально устанавливают в механизме подач (на рисунке не показан). Приспособление выполняют и в другом варианте, когда тонкую подачу шпинделя производят перемещением гильзы со шпинде­лем. Для этого на выступающей части гильзы нарезают резьбу, навинчивая на нее червячное колесо. Подачу осуществляют через

Рис. 8.1. Стационарное приспособление для восстановления направляющих шлифованием или фрезерованием.

червяк, вмонтированный в кожух, который удерживает червячное колесо от осевого смещения.

Рассмотренное приспособление применяют для фрезерования или шлифования направляющих станков, в том числе и станин, с одной установки. Наклонять ось шпинделя можно на ходу станка, что обеспечивает высокую производительность.

— 1

^ — =ч\

а) б)

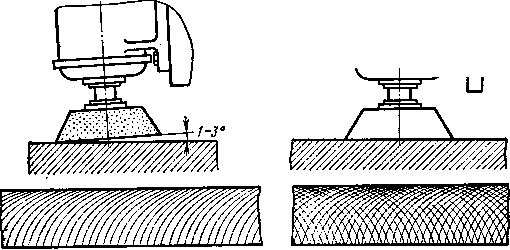

Рис. 8.2. Схема шлифования торцом круга:

а — с уклоном,

б — без уклона

При шлифовании поверхности торцом чашечного шлифоваль­ного круга при наклоне последнего на 1—3° (рис. 8.2, а) вдоль направляющих возрастает производительность обработки. В этом случае улучшается отвод стружки, обеспечивается меньший нагрев поверхности и достигается необходимая прямолинейность. Однако при этом шероховатость поверхности немного превышает норму, а поверхность в поперечном сечении оказывается несколько вогнутой, поэтому данным производительным способом пользуются при черновой стадии обработки, т. е. при предварительном шлифовании. На обработанной поверхности образуются неперекрещивающиеся штрихи.

Чистовое шлифование осуществляют, когда ось шпинделя строго перпендикулярна обрабатываемой направляющей. Однако в этих условиях ухудшается отвод стружки и повышается нагрев обрабатываемой поверхности. В связи с этим снижают глубину резания до 0,01 мм и осуществляют охлаждение подводом СОЖ или подачей сжатого воздуха. Точность установки шпинделя определяют по узору на обрабатываемой поверхности, образующемуся в результате перекрещивания штрихов (рис. 8.2, б).

Рассмотренным приспособлением обрабатывают направляющие разных типоразмеров (см. рис. 8.3, б — ж). Для их обработки пользуются сменными переходными фланцами 22 (см. рис. 8.1), а разворот головки на заданный угол в соответствии с формой направляющей осуществляют суппортом станка с закрепленным приспособлением (как видно на рисунке, в ряде случаев приходится переустанавливать или заменять шлифовальный круг). Шлифование производят с подачей стола 8—10 м/мин и скоростью резания 35-40 м/с. Черновую обработку осуществляют при глубине резания 0,03 мм, а чистовую — до 0,01 мм. На обработку шлифованием станины токарного станка с направляющей длиной 3 м при износе 0,5 мм затрачиваете 2-3 ч и обеспечиваются заданные точность и шероховатость поверхности. Направляющие с износом более 0,5 мм восстанавливают фрезерованием этим же приспособлением. Для этого вместо шлифовального круга устанавливают торцовую фрезу с резцами из твёрдых сплавов. Обработку ведут со скоростью резания 5-6 м/с, подачей стола 2-3 мм на один оборот шпинделя и глубиной резания 0,1—0,2 мм.

Приспособление для ремонта направляющих кареток суппортов:

предназначено для установки кареток токарно-винторезных станков разных типов и размеров при обработке их поперечных направляющих чистовым строганием, шлифованием или скоростным чистовым финишным фрезерованием. Двухступенчатое основание 7 приспособления (рис. 8.5) — облегченной конструкции с пазами и ребрами жесткости. В трех пазах нижней его ступени, изготовленной из серого чугуна, установлены три домкрата, состоящие из подвижных опор с винтами // и регулировочными гайками 10. В среднем пазу также подвижно установлено зажимное устрой-

11

1 89

Рис. 8.6. Приспособление для ремонта рабочих поверхностей шаботов мо­лотов:

I —- направляющие, 2, 12 — планки, 3 — опоры, 4 — салазки, 5 — коробка подач, 6 — электродвигатель, 7, 14 — винты, 8 — траверса, 9 — маховик,. 10 — фрезерная головка,

II — реечное зацепление, 13 ^- кронштейны

ство, которое состоит из болта, ввинченного в подвижную гайку, и упорного винта с подпятником и клеммой. На нижней ступени основания неподвижно закреплена верхняя ступень, представляющая собой каленую опорную площадку с тремя Т-образными пазами 5, в каждом из которых подвижно размещены гайки с винтами. При использовании приспособление устанавливают на столе станка и размещают на нем подлежащую обработке каретку, по­верхность 6 которой (для крепления фартука) базируется на верхнюю опорную площадку и закрепляется на ней винтами и гайками через отверстия 8 каретки, предназначенные для крепления фартука и совпадающие с одним или двумя пазами опорной площадки. Под поверхность 12 подводят подвижные домкраты и регулируют их гайками 10 так, чтобы обеспечить легкий подпор для исключения деформации каретки при закреплении ее зажимным устройством 14. С помощью индикатора (на рисунке не показан) выверяют поверхность 13 закрепленной каретки — она должна быть расположена параллельно движению стола в поперечном направ­лении (допускается отклонение до 0,03 мм на всей длине). Эту выверку можно осуществить по контрольной оправке, которую устанавливают в отверстие 5 каретки. После этого приспособление закрепляют на столе станка с помощью зажимного устройства и винтов с гайками.

Поперечные направляющие типа «ласточкин хвост» предпочтительно обрабатывать скоростным фрезерованием специальной угловой фрезой 15 с режущими пластинками из твердого сплава (скорость резания 4—5 м/с; подача 300 мм/мин). Сначала за один или два рабочих хода обрабатывают одновременно поверхности / и 2, затем 3 и 4 (или наоборот). Достигаемая точность обработки находится в пределах 0,01—0,03 мм, а шероховатость поверхностей Ка 1,25. Поперечные направляющие после обработки оказываются взаимно параллельными, а также параллельными оси отверстия 8 и поверхности с пазами 9.

Применение рассмотренного приспособления позволяет значительно сократить трудоемкость восстановления изношенных направляющих кареток, а также исключает необходимость изготовления и применения контрольных оправок, обычно устанавливаемых в отверстие 5 для восстановления параллельности направляющих оси винта. На установку приспособления и каретки за­трачивают 10—15 мин и примерно столько же — на обработку поверхностей.

Приспособление для ремонта рабочих поверхностей шаботов молотов.

При ремонте крупных шаботов на месте их эксплуатации применяют специальные механизированные приспособления, одно из которых показано на рис. 8.6. Фрезерная головка 10 приспо­собления перемещается по траверсе 5 электродвигателем 6 через коробку передач 5 и винт 7 с гайкой. Головку вместе с траверсой можно устанавливать под углом к вертикальной плоскости (вдоль направляющих — рельсов /) с помощью салазок 4, скользящих по сферической поверхности опор 3. Кроме того, траверса может быть повернута под углом и в горизонтальной плоскости, так как соединена с салазками 4 круглыми цапфами. Траверсу с опорами 3 перемещают по направляющим 1 вручную с помощью реечного зацепления 11. Монтаж и наладку приспособления начинают с крепления к шаботу планок 12. Для этого в шаботе выполняют резьбовые отверстия и крепят болтами планки, к которым прикрепляют кронштейны 13 с находящимися в них винтами 14, выполненными заодно с опорами. На опоры укладывают направляющие 1, поло­жение которых выверяют винтами 14 по уровню, и закрепляют планками 2. Приспособление устанавливают на направляющие и выверяют на параллельность его перемещения поверхностям, подлежащим обработке, и по уровню.

Приспособление, работающее торцовой фрезой, дает возможность обрабатывать горизонтальные, вертикальные и наклонные поверхности шабота; для подачи фрезы служит маховик 9. Обработку поверхностей выполняют частями (полосами), соответствующими диаметру или ширине фрезы. После завершения первого рабочего хода приспособление перемещают с помощью реечного зацепления 11 и затем обрабатывают следующую полосу поверхности. Вертикальные и наклонные поверхности обрабатывают радиальными фрезами.

Контроль точности ремонтных операций

Большое значение для повышения качества технического обслуживания и ремонта имеет контроль отклонений деталей и сборочных единиц оборудования от геометрических форм, так как от точности показателей прямолинейности, плоскостности, перпендикулярности, параллельности поверхностей, перекосов направляющих, округлости и соосности отверстий цапф, осей и других зависят как точность движения рабочих органов станка совместно с заготовкой и инструментом, так и точность формы, постоянство размеров и соответствие шероховатости поверхности обработанного изделия заданной. В результате измерения направляющих определяют действительную их форму на любых стадиях ремонта или монтажа; эта операция является неотъемлемой частью технологического процесса.

Методы и средства измерения прямолинейности, используемые при ремонте, разделяют на две основные группы:

1) предназначенные для измерения линейных величин, определяющих положения конкретных площадок поверхности направляющей относительно исходной прямой линии;

2) предназначенные для измерения угловых величин (в том числе перпендикулярности), определяющих углы наклона отдельных участков направляющей, ограниченных элементарными площадками, относительно исходной прямой линии. Практически исходной прямой может служить контрольная линейка, струна, линия визирования. Точность отремонтированного станка зависит в основном от восстановления геометрической точности базовых деталей и их взаимного расположения. Проверка точности обеспечивается гидростатическими, оптическими, механическими и другими измерительными инструментами, объединенными с различными приспособлениями, расширяющими возможности их использования.

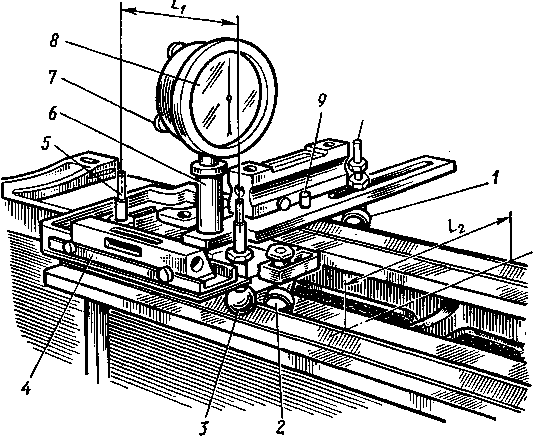

Рис. 8.7. Универсальный мостик:

/, 2, 3 — подпятники, 4, 9 — корытообразные площадки, 5, 10 — колонки, 6 — стойка, 7 — барашки, 8 — зеркало
