Нормирование точности, допуски и посадки
Государственное образовательное учреждение высшего профессионального образования
«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»
ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
КАФЕДРА «ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ»
Контрольная работа
Нормирование точности, допуски и посадки
Вариант № 16
Тюмень 2010
Задача №1
Дано: Ø77 , для номинального размера построить расположение полей допусков трех видов соединений.
Определить и указать на схеме значение предельных отклонений размеров, зазоров и натягов. Определить: допуски, посадки и в каких пределах может находиться действительный размер годной детали.
Решение:
1). Ø77 Н8 ES=+0,046 мм
EI=0 мм
Ø77 d7 es= -0,100 мм
ei= -0,130 мм
Предельные размеры:
Допуск:

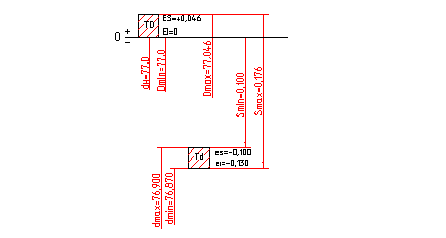

Посадка с зазором
Зазор:
Действительные размеры годной детали:
для отверстия от Ø77,046 до Ø77,0 мм
для вала от Ø76,900 до Ø76,870 мм
2). Ø77 Н8 ES=+0,046 мм
EI=0 мм
Ø77 n7 es= +0,050 мм
ei= +0,020 мм
Предельные размеры:
Допуск:

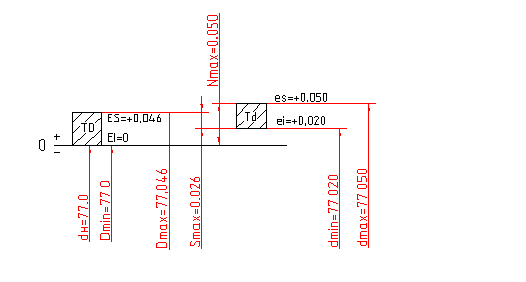

Посадка переходная
Зазор и натяг
Действительные размеры годной детали:
для отверстия от Ø77,046 до Ø77,0 мм
для вала от Ø77,020 до Ø77,050 мм
3). Ø77 Н8 ES=+0,046 мм
EI=0 мм
Ø77 s7 es= +0,089 мм
ei= +0,059 мм
Предельные размеры:
Допуск:

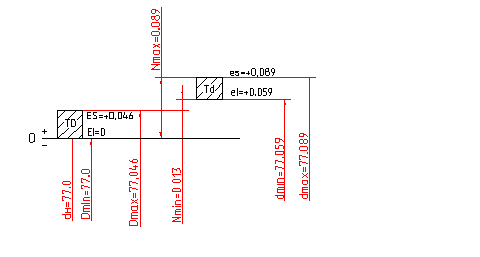

Посадка с натягом
Натяг:
Действительные размеры годной детали:
для отверстия от Ø77,046 до Ø77,0 мм
для вала от Ø77,059 до Ø77,089 мм
Задача №2
Дано: вид шпоночного соединения –С (свободное), диаметр вала Ø77
1). Выбираем размеры призматической шпонки:
22 х 14, интервал длины от 63 до 250 мм
9 мм глубина паза на валу
5,4 мм глубина паза во втулке
2). Выбираем поля допусков для шпонки и для пазов зависимости от характера шпоночного соединения:
для шпонки - 22h9 х 14H21 х 100H24
ширина шпоночного паза на валу - 22H9
ширина паза во втулке - 22D10

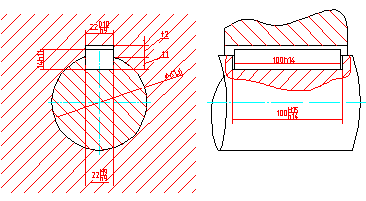

3). Эскиз шпоночного соединения

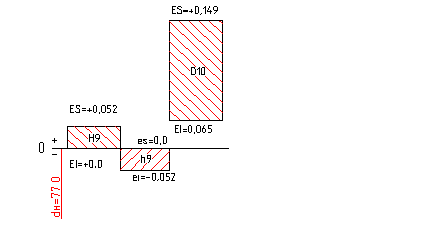

4). Схема расположения полей допусков шпоночного соединения
5). Условное обозначение шпонки:
2-22h9 х 14H21 х 100H24 ГОСТ23360-78
Задача №3
Дано: шлицевое соединение 6х11х14, закалена втулка.
1). Принимаем способ центрирования шлицевого соединения- центрирование по внутреннему диаметру втулки d.
2). Находим из таблицы ширину зуба - b= 3 мм.
3). Находим из таблицы рекомендуемые поля допусков и посадки для размеров шлицевого соединения:
Для размера d = 11
Для размера b= 3

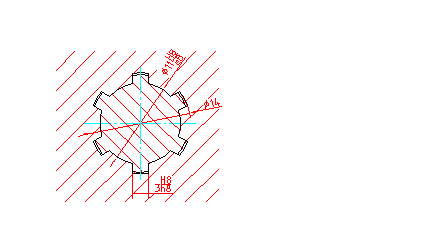

4). Эскиз шлицевого соединения:
5). Схема расположения полей допусков шлицевого соединения
6). Условное обозначение шлицевого соединения
d – 6 x 11 x 14 x 3
