Нахождение объема бетонной строительной конструкции

Министерство образования и науки Украины

Харьковский государственный технический университет строительства и архитектуры

Заочный факультет

Кафедра экономической кибернетики

КОНТРОЛЬНАЯ РАБОТА

по дисциплине:

"Основы системного анализа"

Харьков

2009

Задание

Найти объем бетонной строительной конструкции по данным периферического, серединного и корневого сечений.

Решение

Найдем площадь периферического поперечного сечения строительной конструкции по данным таблицы:

x	Выпуклая часть переф. сечения	Вогнутая часть переф. сечения
0	2,5	0
22	17	12
42	28,5	23
62	37,5	31
82	46	38
102	51	44
122	54	48
142	55	50

Проведем аппроксимацию выпуклой и вогнутой кривых с помощью Excel.

Как базовую функцию используем полином второго порядка:

f(x) = a_>o> + a_>1>  x + a_>2>  x²

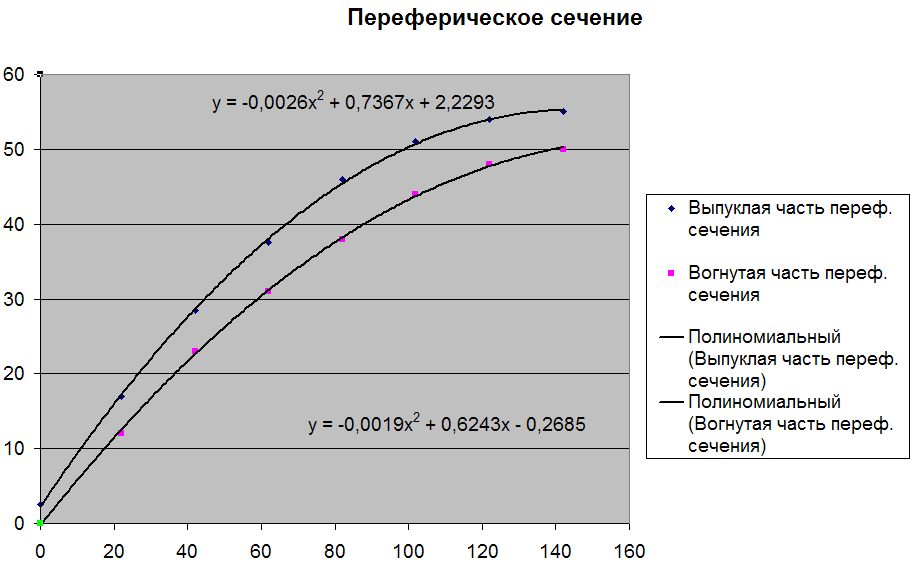

В результате получим диаграммы с уравнениями аппроксимации для периферического сечения:

В результате решения получаем a_>o> = 2,2293 , a_>1 >=0,7367, a_>2> = -0,0026 для выпуклой части и a_>o> = -0,2685 , a_>1 >= 0,6243 , a_>2> = -0,0019 – для вогнутой.

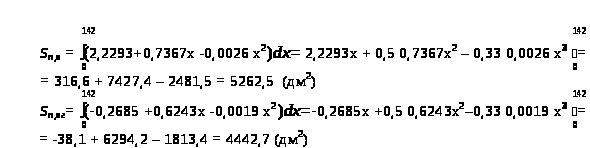

Определим площади S_>п,в> и под выпуклой и вогнутой кривыми как определенные интегралы функции f(x) на интервале (0;142) с соответствующими коэффициентами.

Тогда площадь периферического сечения равна:

S_>п >= S_>п,вг> – S_>п,вг> = 5262,5 – 4442,7 = 819,8 (дм²) .

Аналогично для серединного сечения по данным таблицы:

x	Выпуклая часть серединного сечения	Вогнутая часть серединного сечения
0	2,5	0
22	19,5	13
42	31,5	22
62	40	28
82	43	31
102	41	30
122	35	25

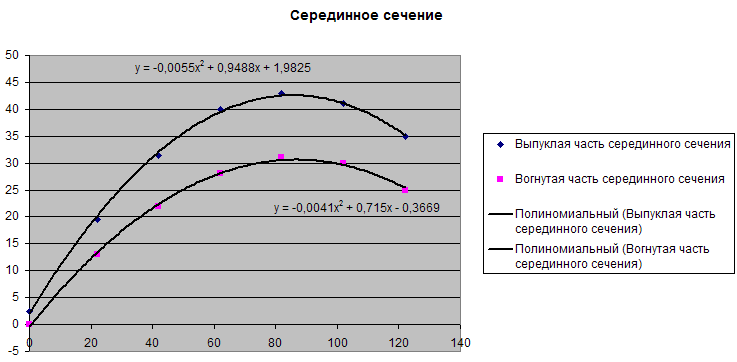

Получим диаграммы с уравнениями аппроксимации для серединного сечения:

В результате решения получаем a_>o> = 1,9825 , a_>1 >= 0,9488, a_>2> = -0,0055 для выпуклой части и a_>o> = -0,3669 , a_>1 >= 0,715 , a_>2> = -0,0041 – для вогнутой.

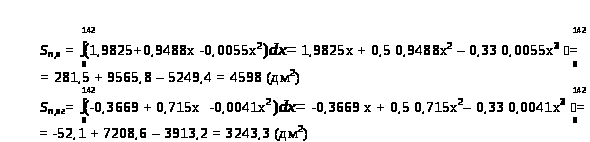

Определим площади S_>п,в> и под выпуклой и вогнутой кривыми как определенные интегралы функции f(x) на интервале (0;142) с соответствующими коэффициентами.

Тогда площадь периферического сечения равна:

S_>п >= S_>п,вг> – S_>п,вг> = 4598 – 3243,3 = 1354,7 (дм²) .

Аналогично для серединного сечения по данным таблицы:

x	Выпуклая часть корневого сечения	Вогнутая часть корневого сечения
0	2,5	0
22	26	13,3
42	39,8	20,6
62	43,2	21,8
82	36,2	16,7

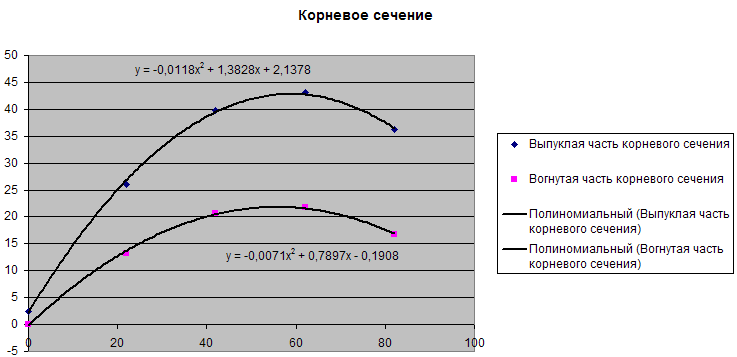

Получим диаграммы с уравнениями аппроксимации для серединного сечения:

В результате решения получаем a_>o> = 2,1378 , a_>1 >= 1,3828, a_>2> = -0,0118 для выпуклой части и a_>o> = -0,1908 , a_>1 >= 0,7897 , a_>2> = -0,0071 – для вогнутой.

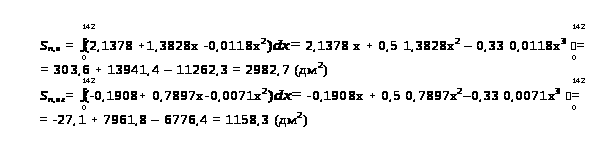

Определим площади S_>п,в> и под выпуклой и вогнутой кривыми как определенные интегралы функции f(x) на интервале (0;142) с соответствующими коэффициентами.

Тогда площадь периферического сечения равна:

S_>п >= S_>п,вг> – S_>п,вг> = 2982,7 – 1158,3 = 1824,4 (дм²) .

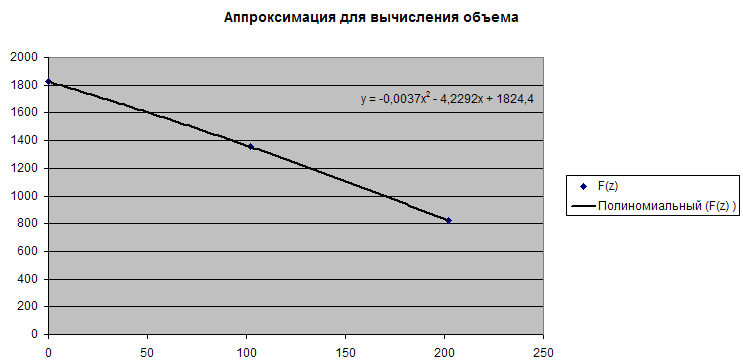

Для расчета целевой функции V(a_>0>, … a_>12>) получим аналитическую зависимость F(z). Для этого проведем аппроксимацию полученных ранее данных с помощью Excel:

F(z) = b_>0> + b_>1> z + b_>2> z²

	F(z)
0	1824,4
102	1354,7
202	819,8

F(0)= 1824,4 F(102)= 1354,7 F(202)= 819,8 b_>0> =1824,4 b_>1> = - 4,2292

b_>2>= -0,0037 F(z) =1824,4 – 4,2292 z – 0,0037 z²

Далее, интегрируя, получим

Ответ: V = 272079 дм³
