Введение
Автомобиль ГАЗ-66 был призван заменить в классе грузоподъемности 2 т грузовик ГАЗ-63.
Новый автомобиль оснащался восьмицилиндровым карбюраторным двигателем жидкостного охлаждения. Все колеса машины - односкатные ведущие. Размер шин 12,00-18". Трансмиссия - восьмиступенчатая без межосевого дифференциала. Диапазон передаточных чисел трансмиссии - 14,7. Главная передача - гипоидная. Установлены самоблокирующиеся кулачковые межколесные дифференциалы. В состав оборудования машины входили также гидроусилитель руля, гидровакуумный усилитель в приводе тормозов, омыватель лобового стекла.
Новый автомобиль имел кабину, расположенную над двигателем и отличался пониженным центром тяжести, что придавало машине повышенную устойчивость, особенно при прохождении поворотов.
Серийное производство автомобиля началось в 1964 году. Первыми модификациями машины были ГАЗ-66-01 - бортовой автомобиль без лебедки и ГАЗ-66-02 - модификация с лебедкой.
С 1968 года все модификации машины стали оснащаться системой централизованного регулирования давления воздуха в шинах. В процессе серийного производства автомобиль неоднократно модернизировался, в результате чего появились модификации ГАЗ-66-11, ГАЗ-66-40. Все варианты грузовика использовались в Вооруженных Силах под армейским обозначением ГАЗ-66.
В 2004 году Горьковский автозавод прекратил крупносерийное производство машины и перешел к выпуску ее малыми партиями, которые продолжали поступать в войска.1 июля 2005 года после ровно 35 лет серийного выпуска производство автомобиля ГАЗ-66 было прекращено. За эти годы был произведен 965941 экземпляр машины.
Автомобили последних серий выпуска имели универсальную грузовую платформу новой конструкции, унифицированную с коммерческим автомобилем ГАЗ-3309.
ГАЗ-66 широко применялся в Армии и в значительных количествах поставлялся за рубеж.
На базе ГАЗ-66 создано значительное число армейских транспортных и специальных автомобилей различного целевого назначения. Особое место среди модификаций грузовика занимает ГАЗ-66Б - автомобиль в специальном исполнении для Воздушно - десантных Войск. Эта машина имеет складную кабину с брезентовым верхом. Рамка ветрового стекла и боковины дверей - съемные. Автомобиль аэротранспортабелен, приспособлен для парашютного десантирования и оснащен всеми необходимыми швартовочными и крепежными приспособлениями. На базе ГАЗ-66Б также выпускалось большое количество различных спецавтомобилей, в том числе установка залпового огня БМ-21В. Для монтажа на шасси ГАЗ-66Б изготавливались спецкузова с малым габаритом по высоте.
В 1966-67 годах на базе ГАЗ-66 были созданы опытные машины ГАЗ-34 грузоподъемностью 3 т с колесной формулой 6x6 и ГАЗ-33 грузоподъемностью 7 т (колесная формула 6x4). Эти автомобили не пошли в серию, так как ко времени их создания уже началось производство близкого по характеристикам ЗиЛ-131, кроме того, продолжалось производство грузовика ЗиЛ-157, и запускать в серию еще один подобный автомобиль было сочтено нецелесообразным.
Автомобили семейства ГАЗ-66 сходили с конвейера до июля 2005 года. На смену им пришли грузовики "Садко" ГАЗ-3308. У этого автомобиля силовой агрегат и узлы шасси сохранены от ГАЗ-66, но компоновка машины выполнена по капотному типу.
Одним из доводов в пользу такого решения стали большие потери военных водителей в так называемых горячих точках, связанные с особенностями конструкции ГАЗ-66.
Когда кабина вынесена в зону передних колес, водитель легко становится жертвой подрыва на мине. При капотной компоновке мина взрывается под двигателем, и вероятность ранений меньше.
История развития ГАЗ-66
Грузовик, получивший в народе прозвище "шишига", по-своему уникален: он стал первым советским грузовым автомобилем с бескапотной компоновкой! В 1967 году ГАЗ-66 завоевал Золотую медаль на ярмарке в Лейпциге, а в 1969 году первым среди отечественных грузовых автомобилей получил Знак качества.
Бензиновый двигатель V8 был прожорливым, но достаточно мощным (115 л. с). А проходимость "шишиги" была просто потрясающей: здесь, помимо прочего, стояли самоблокирующиеся дифференциалы и система централизованной подкачки шин.
Вначале выпускались три основных варианта - 66Э с экранированным электрооборудованием, 66А с лебедкой и централизованной системой подкачки, а также 66ЭА. Позже системой подкачки стали оснащаться все экземпляры без исключения, а базовые версии обозначались индексами 66-01 (без лебедки) и 66-02 (с лебедкой).
В 1985 году "шишига" получила чуть более мощный, 120-сильный, мотор, а вместе с ним - индекс 66-11. В девяностых годах выпускались машины с "родным" дизелем воздушного охлаждения, а в институте НАМИ даже проходил испытания экземпляр, оснащенный дизелем Cummins и автоматической коробкой передач.
Общие характеристики
Рисунок.1. Габаритные размеры ГАЗ-66
ГАЗ-66-11 выпускается Горьковским автозаводом с 1985 г.
Кузов - металлическая платформа армейского типа с откидным задним бортом, продольными откидными сиденьями, боковыми и передней съемными решетками, предусмотрена установка дуг и тента. (габаритные размеры можно увидеть на рнс.1)
Кабина - двухместная, расположена над двигателем, откидывается вперед, оборудована местами крепления ремней безопасности и спальным местом. Сиденье водителя регулируется по длине и углу наклона спинки.
Ранее выпускался автомобиль ГАЗ-66-01 (1964-1985 гг.).
Основной прицеп - ГКБ-8302 (армейский).
Грузоподъемность 2006 кг.
Снаряженная масса (без лебедки) 3440 кг.
В том числе:
на переднюю ось 2125 кг.
на заднюю ось 1315 кг.
Полная масса (с дополнительным снаряжением) 5770 кг.
В том числе:
на переднюю ось 2715 кг.
на заднюю ось 3055 кг.
Допустимая масса прицепа 2006 кг.
Макс. скорость автомобиля 90 км/ч.
То же, автопоезда 80 км/ч.
Время разгона автомобиля до 60 км/ч 30 с.
Макс. преодолеваемый подъем автомобилем 31 град
То же, автопоездом 20 град.
Тормозной путь автомобиля с 50 км/ч 25 м.
То же, автопоезде 26,5 м.
Контрольный расход топлива автомобиля при скорости 60 км/ч, л/100 км 20 л.
Глубина преодолеваемого брода с твердым дном при номинальном давлении воздуха в шинах 1,0 м.
Радиус поворота:
по внешнему колесу 9,5 м.
габаритный 10,0 м.
Колеса и шины.
Двигатель
Мод. ЗМЗ-66-06, оборудованный компрессором для подкачки шин и привода тормозов прицепа. (см. рис.2. и 3)

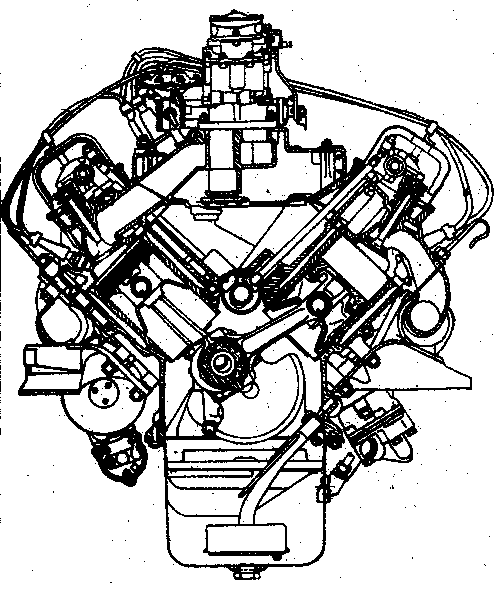

Рисунок 2. Поперечный разрез двигателя ГАЗ-66

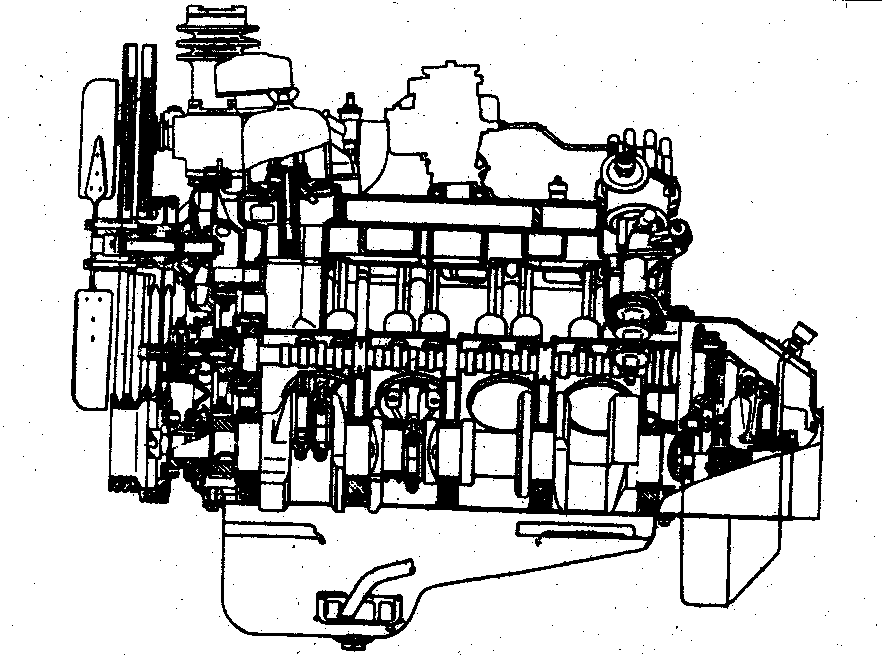

Рисунок 3. Продольный разрез двигателя ГАЗ-66

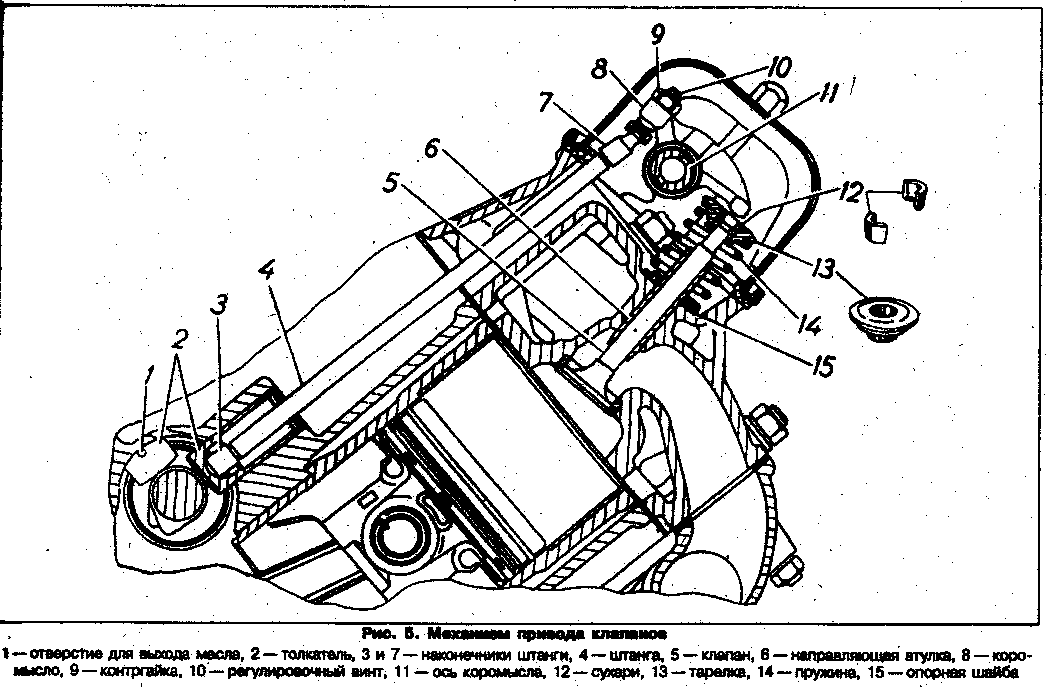

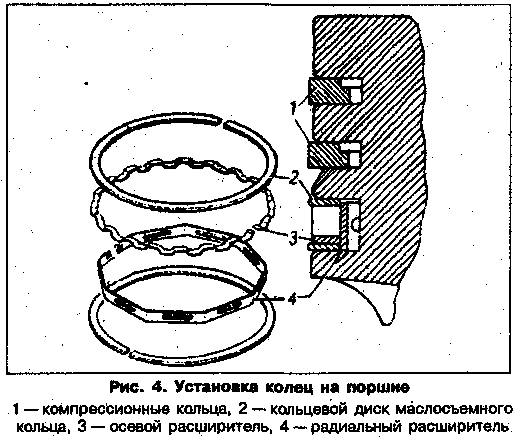

Установка колец на поршень показана на рис.4., а механизм привода клапанов на рис.5.
Система охлаждения и питания

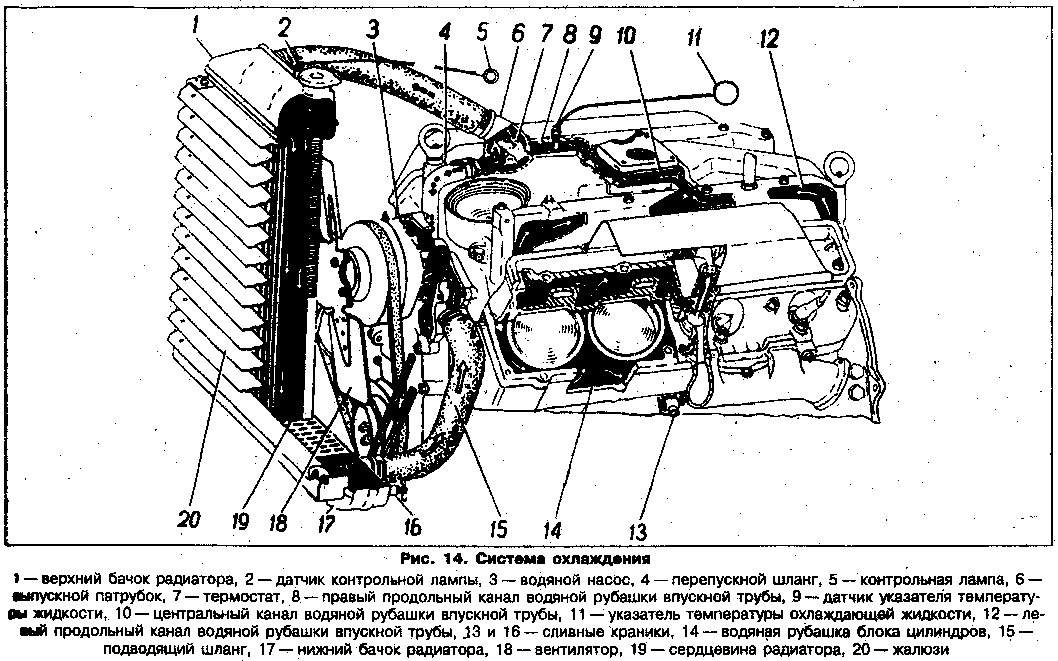

Рис. 6 Система охлаждения

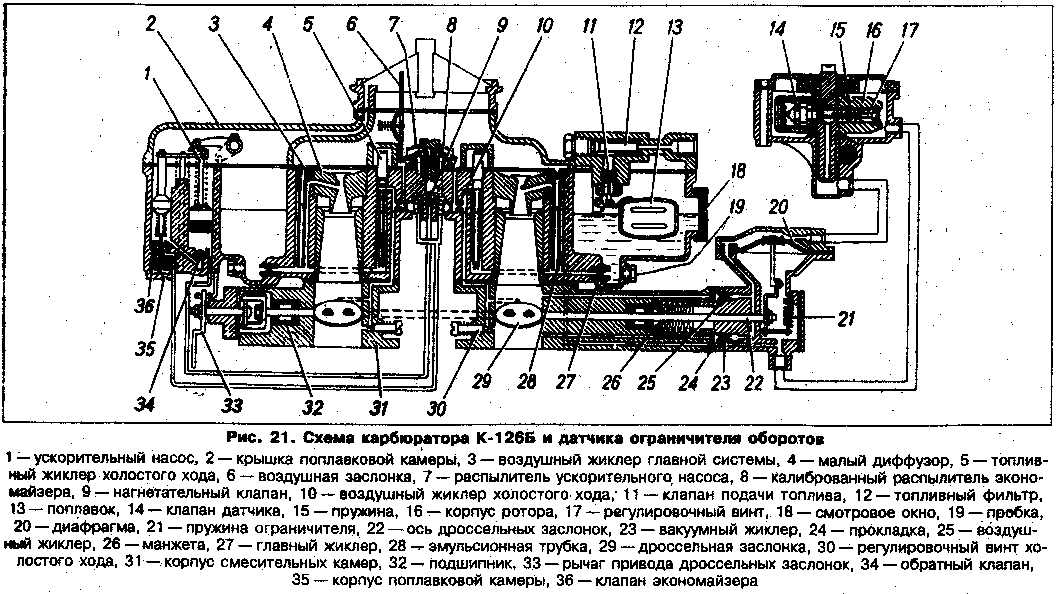

Рис.7 Схема карбюратора
Трансмиссия
Раздаточная коробка - двухступенчатая, передаточные числа: I-1,982; II-1,0, управление раздаточной коробкой - двумя рычагами. Отбор мощности от раздаточной коробки - до 29,4 кВт (40 л. с). Карданная передача состоит из трех карданных валов.
Главная передача ведущих мостов - гипоидная, передаточное число - 6,83, дифференциал - кулачкового типа. Поворотные кулаки имеют шарниры равных угловых скоростей. Сцепление изображено на рис 7,8.
Коробка передач автомобиля является агрегатом трансмиссии, преобразующим крутящий момент по величине и направлению. Коробка передач служит для изменения тягового усилия на колесах автомобиля, для получения тягового усилия на колесах автомобиля, а также для получения заднего хода и отъединения двигателя от ведущих колес при работе двигателя на холостом ходу.
Упрощенно можно считать, что величина крутящего момента двигателя примерно постоянна, а на ведущих колесах крутящий момент следует изменять в очень широких пределах - это и обеспечивает коробка передач.

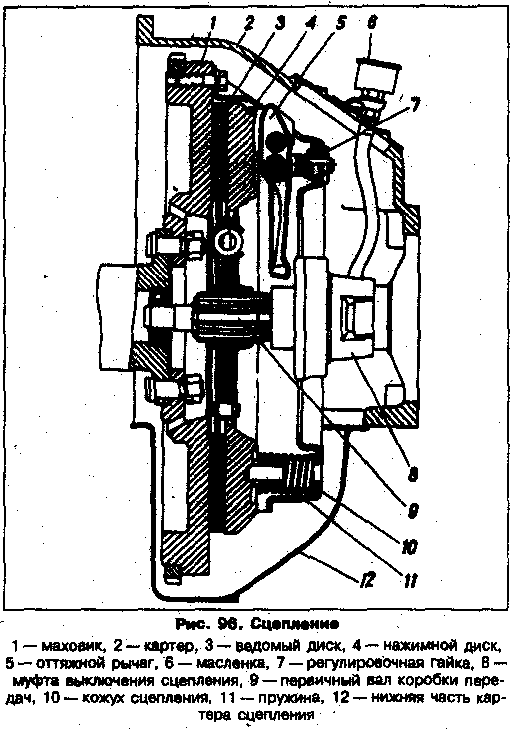

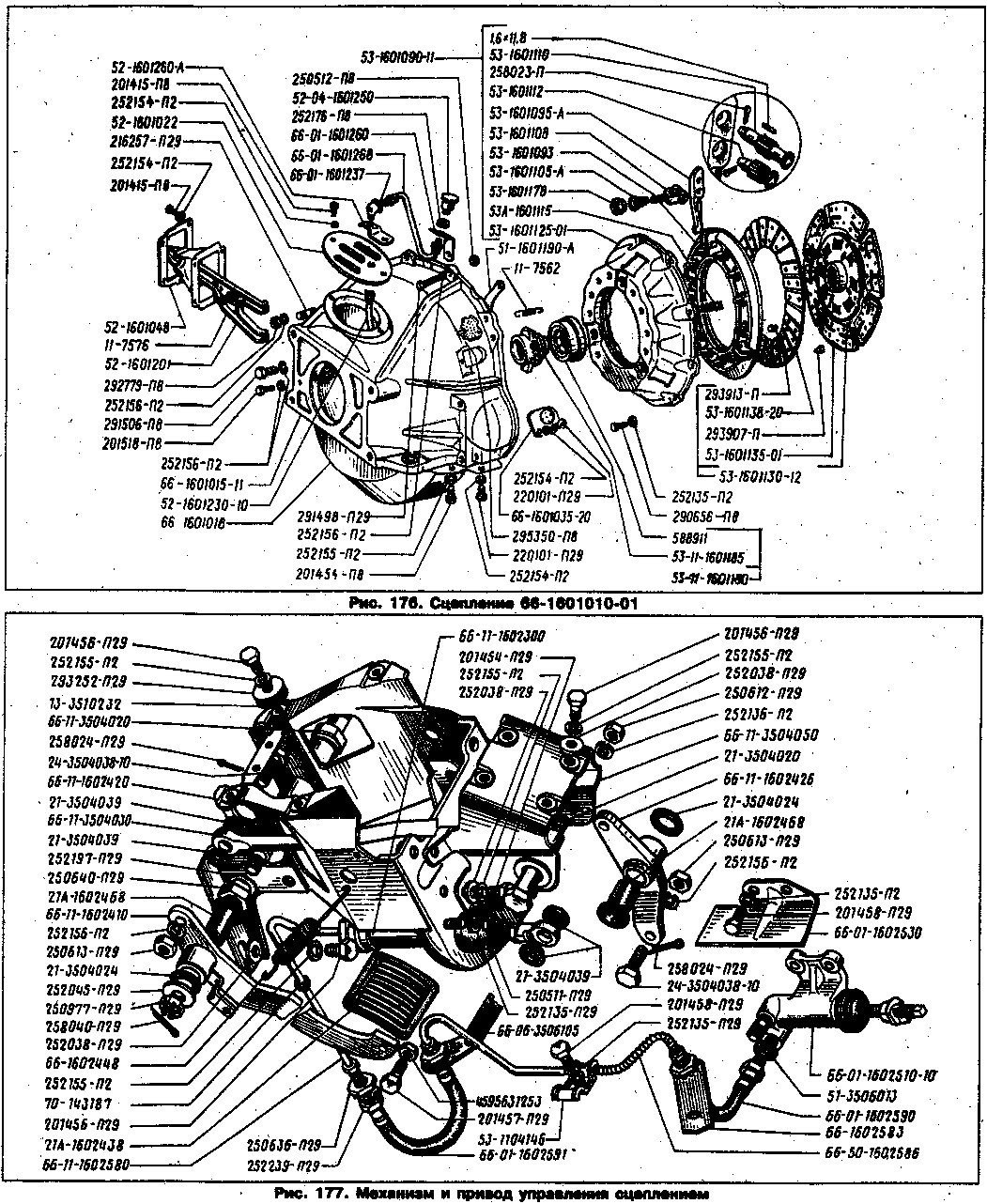

Рис.8 Сцепление
Рис. 8 Сцепление
Ведущий мост автомобиля состоит из балки, главной передачи, дифференциала и привода к ведущим колесам.
Балки ведущих мостов автомобилей по конструкции бывают разрезными и неразрезными. Мосты с разрезными балками применяются при независимой подвеске ведущих колес.
Балка моста должна обладать малым весом, иметь высокую прочность и жесткость; надежно защищать от пыли, грязи и воды находящиеся в ней механизмы.
Главные передачи различают:
а) по числу пар зацепления - одинарные и двойные
б) по конструкции (шестеренчатые, червячные).
Двойные шестеренчатые главные передачи состоят из двух пар зацепления: одна пара коническая, другая - цилиндрическая.
Рис.9 Коробка передач
Рис. 10 Раздаточная коробка
Рис. 11 Раздаточная коробка в сборе
Рис. 12 Картер крышки раздаточной коробки. Шестерни привода спидометра
Карданные передачи различаются:
1. По назначению:
для привода механизмов ведущих мостов, которые изменяют свое положение относительно рамы или остова машины во время работы (максимальный угол между осями карданных валов до 15-20°);
для привода механизмов, установленных на раме и имеющих малые относительные перемещения (угол 3-5°); для привода ведущих колес с независимыми подвесками (угол до 20°)" ведущих и управляемся колес (угол до 30-40°); для привода дополнительных механизмов: лебедок, насосов, опрокидывающих устройств самосвалов и т.д. (угол до 15-20°).
По числу карданных шарниров: одинарные (одношарнирные), двойные (двухшарнирные), многошарнирные.
По конструкции: открытые и закрытые.
Карданные шарниры по кинематике бывают неравных угловых скоростей (простые, асинхронные) и равных угловых скоростей (синхронные). Карданные шарниры равных угловых скоростей по конструкции подразделяются на шариковые с делительным рычагом, кулачковые, сдвоенные, простые.
К карданным передачам предъявляются требования:
равномерное вращение приводимого карданной передачей механизма при равномерном вращении ведущего вала передачи;
высокий к. п. д.
Ходовая часть
Зависимая: передняя и задняя на полуэллиптических рессорах с амортизаторами, концы коренных листов установлены в резиновых подушках опорных кронштейнов.
Передний управляемый мост предназначен для поддержания передней части автомобиля, передачи продольных и боковых сил со стороны колес на раму и, наоборот, для восприятия реактивных моментов и осуществления поворотов.
Управляемый мост может быть ведущим и неведущим, разрезным и неразрезным. Неразрезной мост применяется при зависимой подвеске и состоит из балки, поворотных пальцев (шкворней) и кулачков (цапф), рычагов рулевого привода, поперечной тяги и колес. Разрезной мост выполняется при независимой подвеске. Он может быть независимым агрегатом и иметь поперечину, которая при установке на автомобиль жестко соединяется с рамой или кузовом, а функции моста практически выполняет направляющее устройство подвески. В случае отсутствия балки направляющее устройство крепится непосредственно к раме или к кузову автомобиля.
Передний мост должен обеспечивать:
легкость управления и необходимую кинематику поворота при всех режимах движения автомобиля;
высокую долговечность шин;
устойчивость и стабилизацию управляемых колес. Выполнение указанных требований во многом определяется правильность установки управляемых колес, которая характеризуется их развалом в вертикальной плоскости к схождением в горизонтальной, а также наклоном шкворней или стоек в продольной и поперечной плоскостях.
Для облегчения поворота колес и уменьшения нагрузки на внешний подшипник ступицы, существует угол развала колес.
Схождение колес обеспечивает их правильное качение при наличии развала, что приводит к снижению нагрузок на мост и повышению долговечности шин.
Поперечный наклон шкворня вызывает подъем центра тяжести автомобиля при повороте. В этом случае появляется стабилизирующий момент, который стремится вернуть колеса к прямолинейному направлению.
Продольный наклон шкворня обеспечивает стабилизирующий момент, пропорциональный квадрату скорости автомобиля и его чаше называется скоростным или динамическим стабилизирующим моментом.

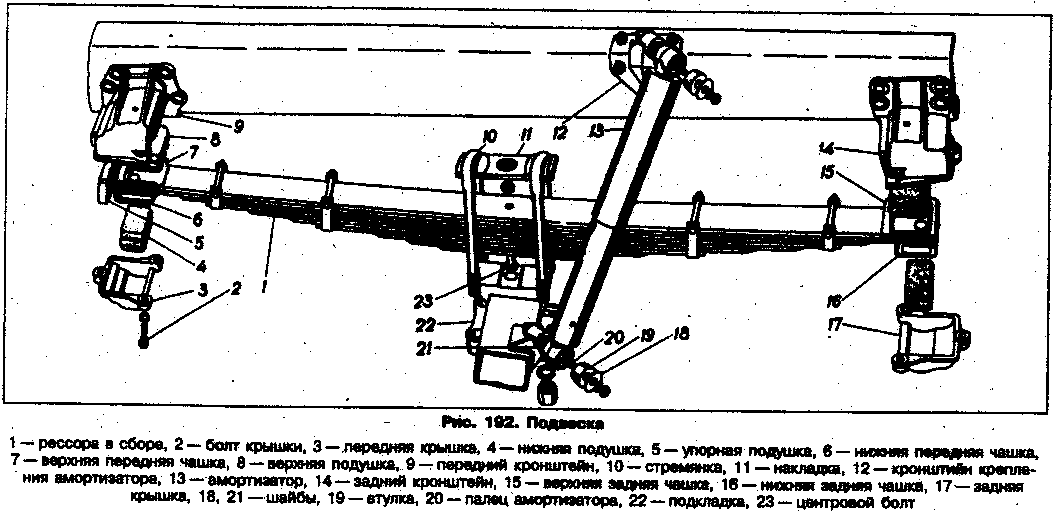

Рис. 13 Подвеска

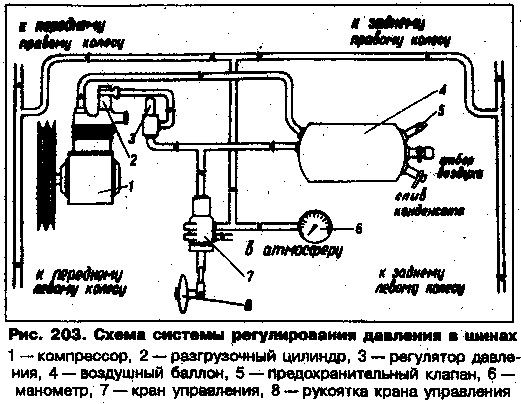

Рис. 14 Схема системы регулирования давления в шинах
Подвески осуществляют соединение рамы и кузова с мостами (колесами) автомобиля и состоят из упругих элементов, направляющих устройств и амортизаторов, т.е. подвеска представляет собой совокупность элементов, связывающих колеса и раму (или кузов) автомобиля.
Каждый из этих элементов выполняет свои функции: упругий элемент смягчает удары и воспринимает вес автомобиля, приходящийся на данное колесо; направляющее устройство передает усилия от колес на раму (кузов); гасящее устройство способствует быстрому гашению колебаний за счет превращения механической энергии колебаний в тепловую энергию.
В некоторых подвесках функции элементов совмещаются. Например, листовые рессоры способны быть одновременно упругим элементом и направлявшим устройством, а за счет межлистового трения гасят колебания. Поэтому, чтобы хорошо понять данную тему, разберитесь с усилиями и крутящими моментами, действующими на подвеску.
Подвеска воспринимает следующие усилия и моменты:
тяговое (толкающее) усилие, возникающее между ведущим колесом и дорогой;
реактивный момент, возникавший на ведущем мосту как реакция крутящего момента, подведенного к шестерням главной передачи (реактивный момент выворачивает мост в сторону, противоположную направлению вращения колес);
тормозной момент, который стремится повернуть мост в сторону вращения колес и возникает от инерции массы автомобиля при торможении;
боковые усилия, возникающие на колесах при поворотах и движении по неровной дороге;
вес автомобиля.
Упругие элементы бывают:
а) по конструкций:
металлическими (листовые рессоры, спиральные пружины, упругие стержни - торсионы);
резиновыми, работавшими на сжатие, на срез, на кручение; пневматическими (резинокордные баллоны, диафрагменные, телескопические и комбинированные);
гидравлическими
комбинированными (гидропневматические, металлические в комбинации с резиновыми и т.д.);
б) по виду упругой характеристики с линейной и нелинейной характеристикой.

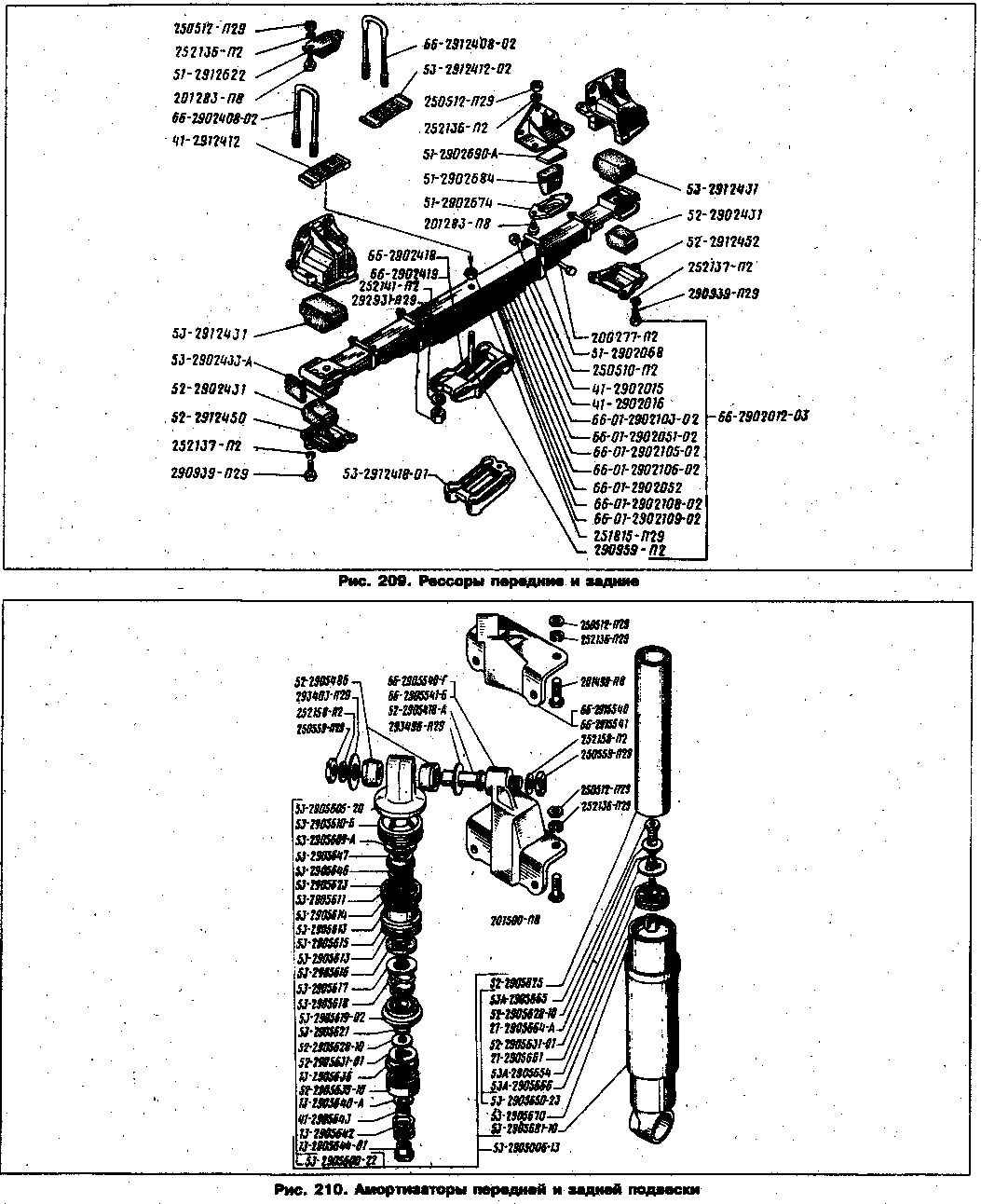

Рис.15 Рессоры передние и задние
Рис. 16 амортизаторы: передний и задний

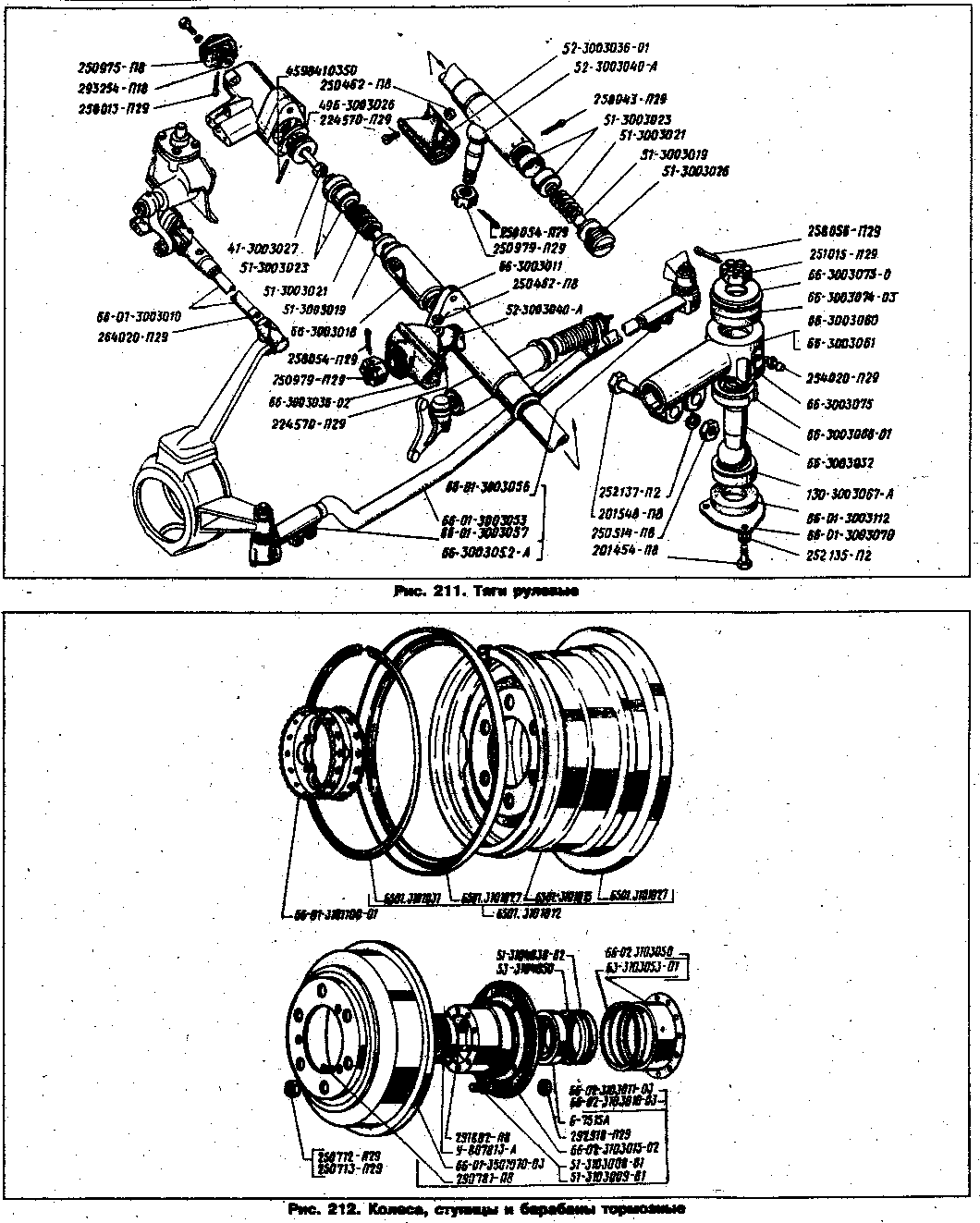

Рис. 17 Тяги рулевые
Рис 18 Колесо, ступицы и барабаны тормозные
Колеса - дисковые 8.00СУ-18 с разъемным ободом. Кропление на 6 шпильках. Шины - с регулируемым давлением воздуха 12,00-18 (320-457), мод. К-70. Номинальное давление воздуха в шинах передних и задних колес - 2,8 кгс/см. кв., минимальное - 0,5 кгс/см. кв. Число колес 4+1
Рабочая тормозная система - с барабанными механизмами (диаметр 380 мм, ширина накладок - 80 мм), двухконтурным гидравлическим приводом (раздельным по осям) с гидровакуумным усилителем в каждом контуре, оборудована двухпроводным пневмовыводом для тормозов прицепа. Стояночный тормоз - трансмиссионный, барабанный (диаметр 220 мм, ширина накладок 60 мм), установлен на раздаточной коробке, привод - механический. Запасной тормоз - каждый контур рабочей тормозной системы.
Рулевое управление
Рулевой механизм - глобоидальный червяк с трехгребневым роликом, передаточное число - 21,3 (см рис). Имеется разнесенный гидравлический усилитель.
Рис. 19 Рулевой механизм

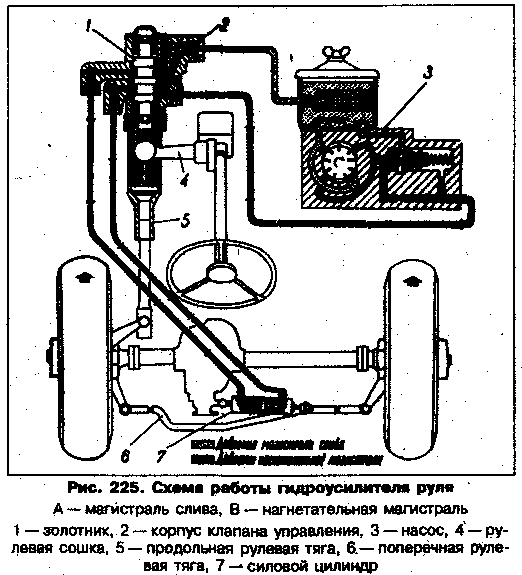

Рис. 20 Схема работы гидроусилителя руля

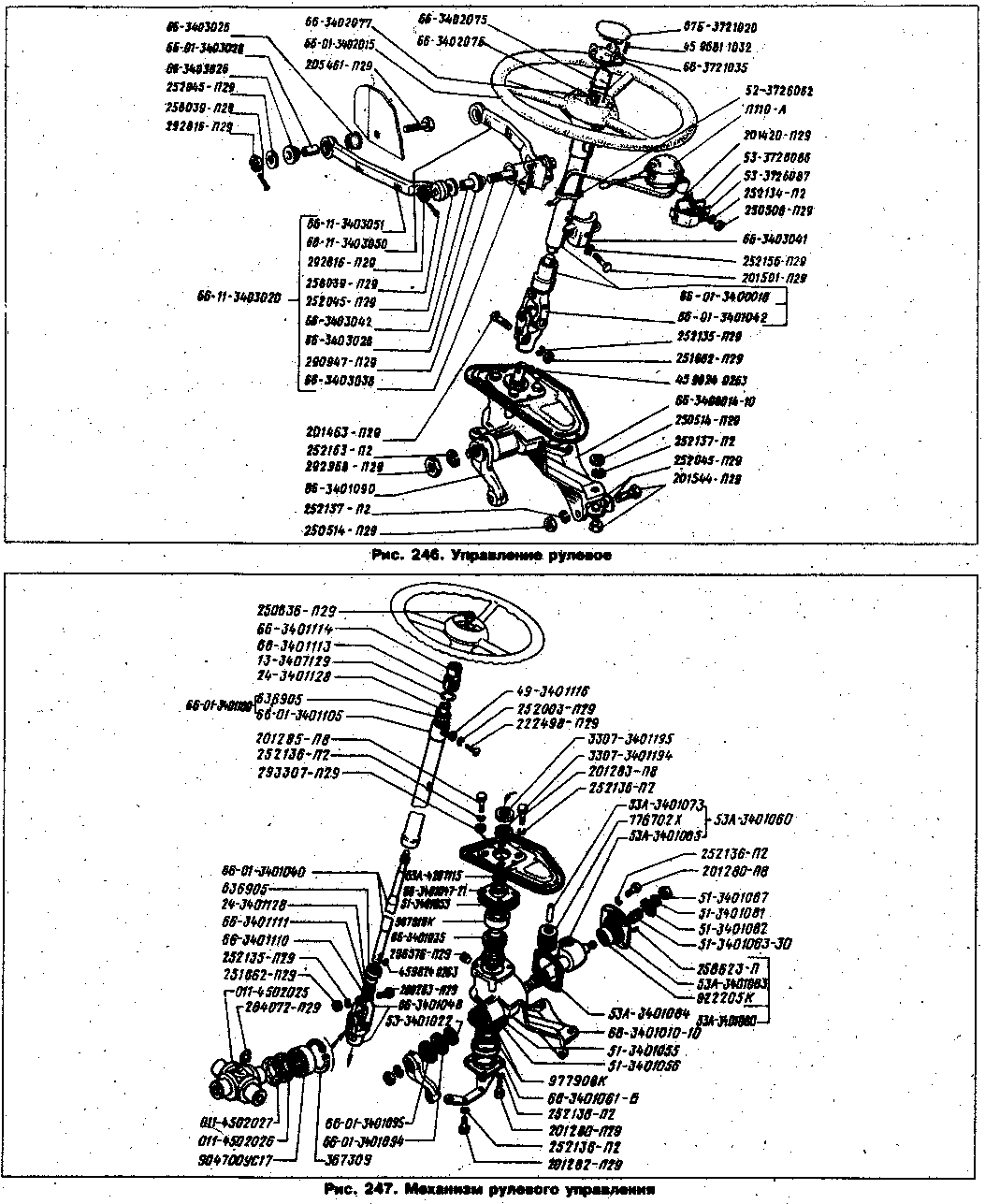

Рис. 21 Управление рулевое
Рис. 22 Механизм рулевого управления
Электрооборудование
Напряжение 12 В, ак. батарея 6СТ-75ЭМ, 6СТ-75ЭР, 6СТ-75ТМ или 6СТ-75ТР, генератор Г287, регулятор напряжения РР132А, стартер СТ230-А1, коммутатор зажигания 13.3734-01, Добавочный резистор - 14.3729, аварийный вибратор 51.3747. Схема электросоединений представлена на рис.

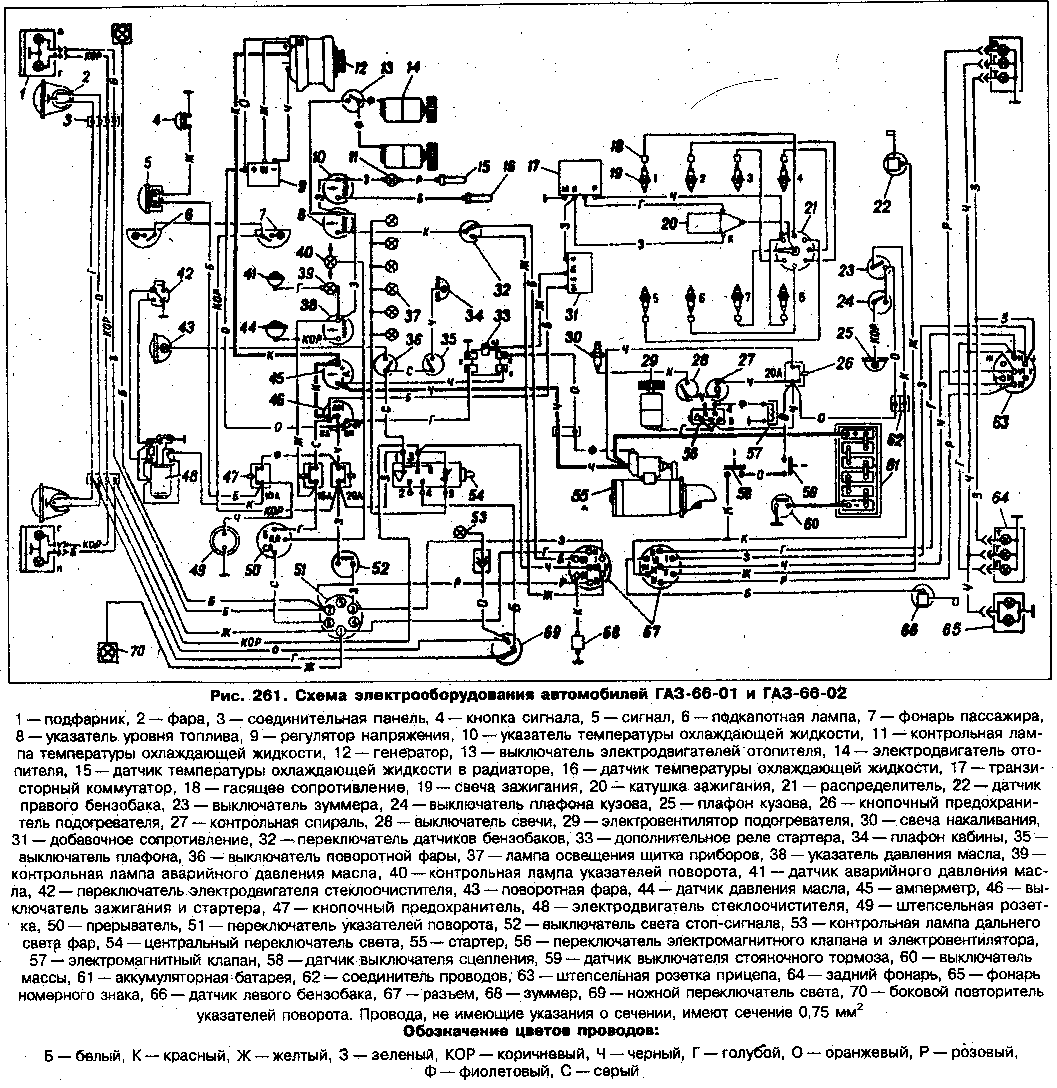

Рис. 23 Схема электрооборудования ГАЗ-66
Устройство генератора подробно показано на рис.

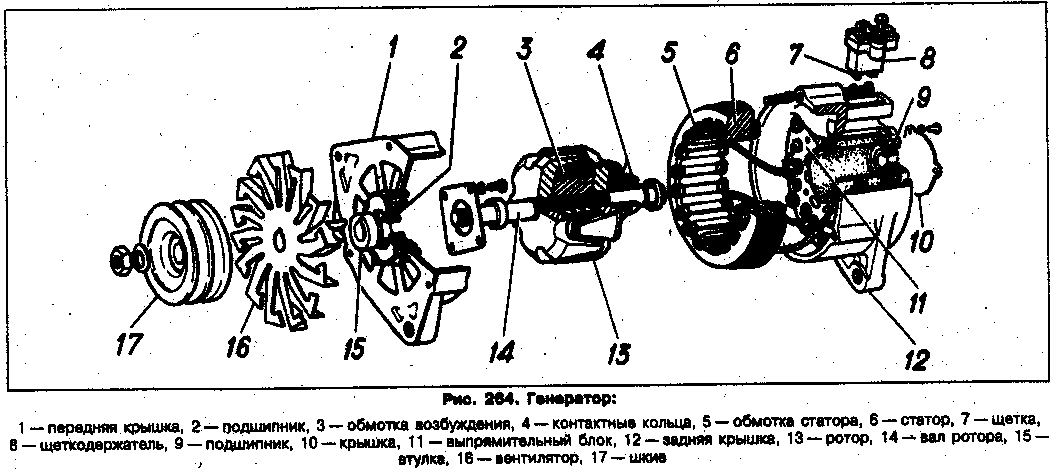

Рис. 24 Генератор
Устройство стартера показано на рис.
Рис. 25 Стартер
Схема зажигания представлена на рис.
Рис. 26 Схема системы зажигания
Дополнительное оборудование
Лебедка для автомобиля ГАЗ 66 является дополнительным оборудованием, её схема представлена на рис.

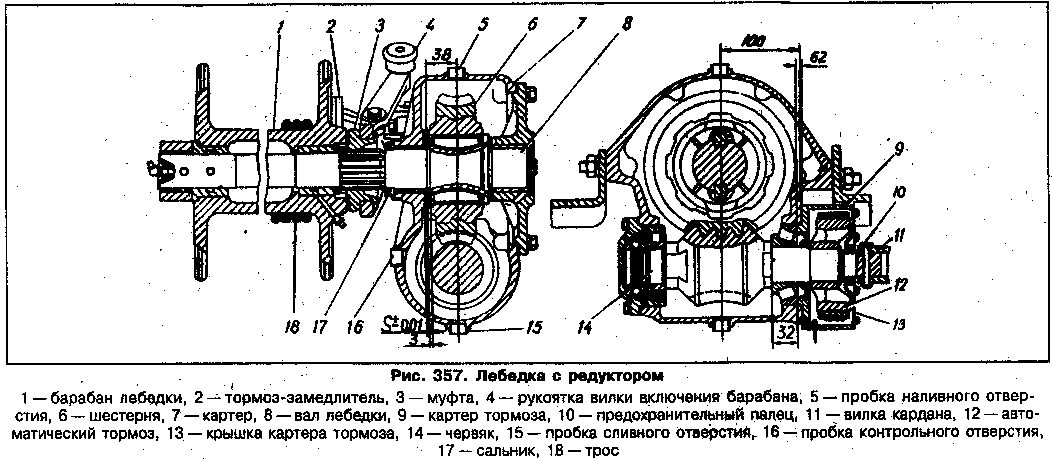

Рис. 27 Лебедка с редуктором
Рис. 28 Рама, буферное устройство
Рис.29 Брызговики двигателя, бампер перердний
Эксплуатационные жидкости
Топливные баки (2х105 л) бензин А-76:)
Система охлаждения (25,5 л) тосол А-40 (допускается вода)
Система смазки двигателя (10 л) масла М-8Вр, М-6/10В (ДВ-АСЗп-10В),
зимой - масло АСЗп-6, всесезонно АСЗп-10;
Гидроусилитель рулевого привода (1,8л) масло марки Р (заменитель - масло веретенное АУ);
Картер коробки передач (3 л) при температурах до - 25°С - ТАп-15В (заменители ТСп-15К, ТСп-Мгип) при температурах до - 45°С - ТСп-10 (заменители, смесь масла ТАП-15В или ТСп 15к с 10-15% диз. топлива З или
А или масло ТСз-9гип);
Картер раздаточной коробки (1,5 л) масло для коробки передач;
Картер заднего моста (6,4 л) и картер переднего моста (7,7 л)
Гидравлический привод тормозов и сцепления (1,35 л) жидкость ГГЖ-22М (заменитель жидкость "Нева", "ТОМЬ")
Амортизаторы (4х0,4 л) амортизаторная жидкость АЖ-12Т (заменитель - масло МГЕ-10А);
Поворотные кулаки переднего моста (1,0 кг) смесь 70% Литола-24 и 30% масла ТАп-15В.
Заключение
Почти у каждого популярного российского автомобиля среди водителей есть своя кличка. "Буханка", "Копейка", "Зубило", "Захар"... А эту модель окрестили "Шишигой" - вероятно за сходство звучания со словом "шестьдесят шестая". Производство полноприводного бескапотного грузовика ГАЗ-66 стартовало со второго на третье ноября 1963 года.
Машина колесной формулы 4х4 может перевозить чуть больше тонны груза и имеет кабину, расположенную над двигателем.
Высокую проходимость этого грузовика обеспечивают не только одинаковая колея передних и задних колес с широкопрофильными шинами и большой дорожный просвет (315 мм). Удачное сочетание таких инженерных решений, как система подкачки шин на ходу, самоблокирующие дифференциалы кулачкового типа, лебедка, восьмиступенчатая трансмиссия, сделало ГАЗ-66 незаменимым автомобилем для работы в условиях бездорожья. К тому же автомобиль имеет низкий центр тяжести и довольно большой запас мощности. Установленный на ГАЗ-66 8-цилиндровый двигатель развивает мощность 115 л. с. (после модернизации - 120 л. с). Он позволяет грузовику снаряженной массой в 3640 кг (вариант с лебедкой) идти по шоссе со скоростью до 90 км/ч., брать подъемы крутизной до 30 градусов и преодолевать брод глубиной до 1 метра.
Автомобиль прекрасно зарекомендовал себя в самых тяжелых условиях эксплуатации, получил признание среди водителей.
Список литературы
