Блок дифференциальных реле электровоза ВЛ80с

Блок дифференциальных реле электровоза ВЛ80

1. Назначение

Блок дифференциальных реле предназначен для защиты выпрямительных установок электровоза от коротких замыканий с помощью главного выключателя.

2. Технические данные

Технические данные блока дифференциальных реле:

Номинальное напряжение силовой цепи, В…………………………………………2500

Номинальный ток силовой цепи (эффективное значение однополупериодного выпрямления), А……………………………………………………………………………….1500

Параметры контактов в цепи переменного тока:

Напряжение, В…………………………………………………………………………380

Номинальный отключаемый ток (при cos φ ≥ 0.4), А…………………………5

Число размыкающих контактов (соединены параллельно)……………………2

Параметры контактов в цепи постоянного тока:

Напряжение, В…………………………………………………………………50

Номинальный отключаемый ток (при постоянной времени цепи 0.05с), А…5

Число размыкающих контактов (соединены последовательно и имеют один общий вывод)…………………………………………………………………………….2

Число замыкающих контактов (соединены последовательно)……………….2

Сопротивление удерживающей катушки, Ом………………………………. 3,6

Число витков катушки…………………………………………………………700

Диаметр провода ПЭТ-155 (ГОСТ 21428–75), мм………………………….. 0,8

Ток в цепи удерживающей катушки при включенном добавочном резисторе и напряжение 50 В, А………………………………………………………. 0,5–0,7

Время включения удерживающих катушек на напряжение 50 В без добавочных резисторов не более, с……………………………………………30

Ток установки (разность токов в силовых витках I¹-I²), А…………….500_>-30>⁺⁵⁰

Время срабатывания от момента достижения значения установки до начала касания размыкающих контактов при скорости нарастания общего силового тока 1,3×10⁶ А/с не более, с………………………………………………. 0,01

3. Устройство

Блок дифференциальных реле (рис. 1–4) состоит из двух электромагнитных реле, собранных на панели 2 (см. рис. 1), общей для двух реле силовой шины 1 с двумя параллельными разветвлениями и индуктивным шунтом 14, надетым на одну из ветвей шины 1.

Реле состоит из шихтованного магнитопровода 9, катушки 11, якоря 12 и блокировки 13. Якорь вращается на оси 10. Одним концом якорь производит переключение блокировки, на другой конец действует отключающая пружина 7, натяжение которой регулируется гайкой 6. Зазор а между якорем и полюсом магнитопровода регулируется положением шпильки 4. Реле закрыто прозрачным кожухом 3, который крепится при помощи гайки 5 и шпильки 4.

Силовая шина с индуктивным шунтом при помощи клиц 15 и шпилек 16, 17 крепится к панели 18. Панель 18 с закрепленной на ней шиной 1 и индуктивным шунтом 14 крепится стойками 19 к верхней панели 2. В нижней панели 18 имеются четыре овальных отверстия, которые предназначены для крепления блока в электровозе. На верхней панели размещены добавочные резисторы 8 и выводы, осуществлен внутренний монтаж электрической цепи.

4. Принцип действия

В окна двух магнитных систем 1 (см. рис. 2) клапанного типа пропущены навстречу друг другу два силовых витка, являющихся разветвлениями шины 2, выводы А и Б которой подключаются в силовую цепь электровоза между равнопотенциальными точками двух выпрямительных установок (см. рис. 3). На одну из ветвей шины помещается шихтованный сердечник 3 (см. рис. 2). Обе ветви шины имеют незначительно отличающиеся друг от друга сопротивления, длина их и площадь сечения одинаковы.

Ветвь, в которую включен индуктивный шунт, обладает большим индуктивным сопротивлением. Общий ток I_>общ.>распределяется по ветвям шины пропорционально их активным и индуктивным сопротивлениям. Поэтому при протекании общего тока I_>общ>, меняющегося во времени, будет иметь место небаланс _>>I= I_>1> – I_>2>, который зависит от скорости изменения тока и соотношения индуктивностей в ветвях шины.

Силовые ветви шины пропущены в окна магнитной системы таким образом, что магнитодвижущая сила от тока небаланса _>>I в одном реле действует в одну сторону, в другом реле – в противоположную.

Магнитодвижущая сила от удерживающей катушки 5 действует на участке якоря 6 при обозначенном направлении протекания силового тока через катушку у реле I встречно с магнитодвижущей силой от тока небаланса _>>I, а через катушку реле II – согласно. Поэтому при аварии в правой выпрямительной установке со стороны вывода А (к. з. цепи якоря тягового двигателя) резко возрастает ток в направлении от вывода А к выводу Б и вследствие перераспределения тока по ветвям шины увеличивается небаланс _>>I. Это вызывает срабатывание реле I, которое своими размыкающими контактами замкнет цепь отключающей катушки главного выключателя, В этом случае реле II не срабатывает, так как на участке якоря магнитодвижущая сила от небаланса действует согласно с магнитодвижущей силой, удерживающей катушки.

При аварии в выпрямительной установке со стороны вывода Б ток I_>общ>

потечет в направлении от вывода Б к выводу А что вызывает срабатывание реле II (реле I не срабатывает). Обе катушки реле включены на напряжение 50 В последовательно, но с добавочными резисторами R_>д>.

Одинаковое активное сопротивление ветвей шины 2 необходимо для уменьшения тока естественного небаланса между ветвями, от которого было бы необходимо отстраиваться, увеличивая установку реле.

Реле включается (замыкается якорь) при подаче напряжения 50 В на последовательно соединённые удерживающие катушки, минуя добавочные резисторы R_>д>, ограничивающие ток. При этом уменьшение тока должно быть достаточно для удержания якоря в притянутом положении. Для регулировки тока в цепи катушек сопротивление добавочного резистора может регулироваться.

5. Текущий ремонт БРД-356

ТР-1.

Проверить состояние реле и шин, счистить от пыли рабочие поверхности магнитопроводов. При появлении на полюсах магнитопроводов ржавчины очистить её мелкозернистой наждачной бумагой. Проверить состояние контактов реле.

ТР-2.

Выполнить ревизию блока. Зачистить поверхности прилегания якоря к полюсу магнитопровода и нижнего пакета к магнитопроводу. Проверить состояние катушек и шин. Места нарушения изоляции катушек залить эпоксидной смолой холодного отверждения. При нарушении покрытия шины восстановить его красной эмалью ГФ-92ХС. Места нарушения покрытия магнитопровода покрыть чёрным лаком.

Проверить чёткость включения реле. Проверить блок. Перечень проверяемых параметров приведён в табл. 1.

Проконтролировать отрывное усилие якорей по центрам сердечников. Замер производить динамометром, усилие которого приложить к якорю по центру сердечников.

Отрегулировать аппарат следующим образом:

Подайте на выводы 1 (плюс) и Ж (см. рис. 4) напряжение 50 В постоянного тока. Изменяя сопротивление добавочного резистора передвижением движка, установить ток в катушках 0,7 А, после чего затянуть винт движка резистора.

Пропустить через верхние части окон магнипроводов обоих реле провод в направлении, согласном с витков силовой шины, не содержащим шихтованный пакет. Отрегулировать, кратковременно пропуская через провод постоянный ток, изменением усилия пружины 4 ток срабатывания обоих реле 500А. При этом при протекании тока слева направо должно срабатывать первое реле и наоборот (см. рис. 2). После регулировки реле опломбировать.

6. Неисправности и методы их устранения

Неисправность	Вероятная причина	Метод устранения
Аппарат не включается	Обрыв в цепи	Устраните обрыв
	Неисправность катушки	Замените катушку
	Наличие большого зазора между якорем и полюсом	Отрегулируйте зазор согласно техническим требованиям
При форсировке аппарат включается, но не удерживается во включенном положении.	Обрыв в цепи резистора	Устраните обрыв
	Неисправность резистора	Замените резистор
Ток уставки уменьшился	Межвитковое замыкание в катушке	Замените катушку
	Нарушение зазоров между якорем и полюсом	Восстановите зазоры припиловкой в соответствии с техническими требованиями
Не переключается блокировка	Нарушена регулировка блокировки	Отрегулируйте блокировку
	Наличие малого зазора между якорем и полюсом	Отрегулируйте зазор

7. Охрана труда

1. Все виды производства ремонтных работ; выявление и устранение неисправностей, должны производиться только работниками, получившими после соответствующего испытания право на выполнение этих работ.

2. Испытания и выдача удостоверений на право производства данных работ должны производиться специальной комиссией.

3. Данные работы должны производиться в специально оборудованных помещениях (цехах) заводов, локомотивных ДЕПО и т.д.

4. Запрещается:

производить данные работы не в специально оборудованных помещениях;

производить данные работы лицам, не имеющим доступа, специального образования и разрешения для производства данных работ.

5. При составлении любой аварийной схемы или при устранении какой-либо неисправности строго выполнять требование инструкции по технике личной безопасности.

Список литературы

Н.М. Васько, А.С. Девятков, А.Ф. Кучеров и др. «Электровоз ВЛ80^С» Москва «Транспорт» 1990 г.

Дополнительные справочные материалы

0100090000030202000002008a01000000008a01000026060f000a03574d464301000000000001007ee10000000001000000e802000000000000e8020000010000006c000000000000000d0f00002c0000000f0f00000000000000000000c41a0000c43f000020454d4600000100e80200000e000000020000000000000000000000000000007f120000771a0000c80000001f010000000000000000000000000000000f030058600400160000000c000000180000000a0000001000000000000000000000000900000010000000550600000e0f0000250000000c0000000e000080120000000c000000010000005200000070010000010000009cffffff00000000000000000000000090010000000000cc04400012540069006d006500730020004e0065007700200052006f006d0061006e00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000122d093000000000040000000000ae304f2d09300000000047169001cc0002020603050405020304877a0020000000800800000000000000ff01000000000000540069006d00650073002000000065007700200052006f006d0061006e00000000000000c62b093050cbae30f83214000100000000000000044811006ab40230044811004c4eaf301c4811006476000800000000250000000c00000001000000180000000c000000000000025400000054000000000000000d0f00002c0000000f0f000001000000e7298740a48e874000000000670f0000010000004c00000004000000000000000000000053060000100f000050000000200000002d00000046000000280000001c0000004744494302000000ffffffffffffffff560600000e0f0000000000004600000014000000080000004744494303000000250000000c0000000e0000800e000000140000000000000010000000140000000400000003010800050000000b0200000000050000000c020a02db00040000002e0118001c000000fb020200010000000000bc02000000cc0102022253797374656d0000000000000000000000000000000000000000000000000000040000002d01000004000000020101001c000000fb02f2ff0000000000009001000000cc0440001254696d6573204e657720526f6d616e0000000000000000000000000000000000040000002d010100050000000902000000020d000000320a170200000100040000000000db000b0220990600040000002d010000030000000000

Рис. 1. Блок дифференциальных реле БРД-356

Рис. 2. Схема БРД-356

1 – магнитная система; 2 – шина; 3 – шихтованный сердечник; 4 – пружина; 5 – катушка; 6 – якорь.

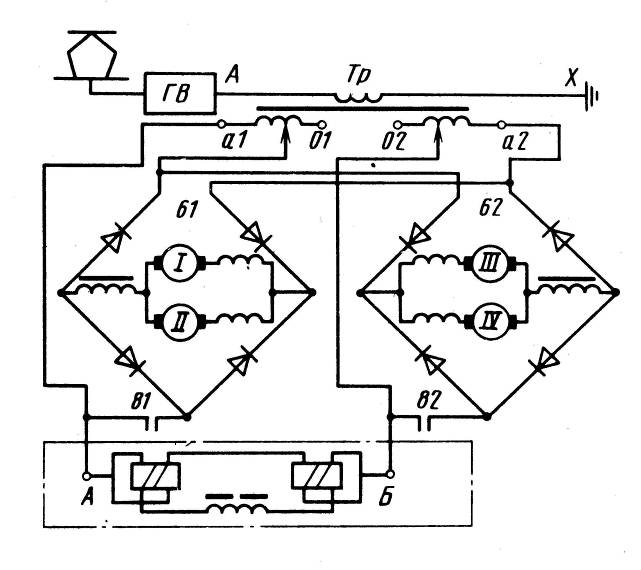

Рис. 3. Схема включения БРД-356

Рис. 4. Схема низковольтной цепи БРД-356

Таблица 1

Параметр	Инструмент, прибор, оборудование для проверки	Значение параметра
Раствор контактов, мм	Штангенциркуль	4
Провал контактов, мм	Штангенциркуль	2
Зазор, мм:
между отключенным якорем и серединой полюса магнитопровода	Штангенциркуль или щуп(шаблон)	4±0,5
между якорем и основным магнитопроводом в месте шарнира	Штангенциркуль или щуп(шаблон)	0,02–0,06
в местах прилегания пакета к нижним торцам магнитопроводов не более	Штангенциркуль или щуп(шаблон)	0,05
Площадь прилегания якоря к сердечнику магнитопровода (по отпечатку на бумаге) не менее, %	______________	65
Запас тягового усилия при притянутых якорях по центрам сердечников при снижении напряжения до 35В на двух соед. последовательно катушках и добавочном резисторе не менее, Н (кгс)	Динамометр	5 (0,5)
Отрывное усилие якоря по центру сердечников, Н (кгс)	Динамометр	80–100 (8–10)
Наименьший ток в катушках, при котором обеспечивается включение обоих реле не более, А	Амперметр	4,2
Ток установки, А	Амперметр	550 (+50 -30)
Электрическая прочность изоляции, В:
между силовой шиной и выводом Ж, магнитопроводами 9 (см. рис. 1)	Испытательный трансформатор	9000
Между выводами А и Б и остальными выводами низковольтной цепи.	Испытательный трансформатор	2250
