Состояние железобетонных мостов Саратовской области
Состояние железобетонных мостов Саратовской области
Маринин А.Н., Овчинников И.Г.
В последнее время проблемы строительства и эксплуатации мостовых сооружений приобретают всё большую актуальность. Увеличение интенсивности движения по дорогам, рост грузонапряжённости в сочетании с ухудшением экологической ситуации создают угрозу надёжности мостовой конструкции и, как следствие, долговечности. Тенденция резкого ухудшения состояния мостов отмечена практически во всех странах и климатических зонах.
В данной статье приводится обзор состояния мостовых сооружений на крупных дорогах Саратовской области на основе данных, предоставленных НТЦ Госстроя России институтом «Проектмостореконструкция» (г. Саратов).
Абсолютное большинство мостов в данном регионе, как и во многих других регионах РФ и стран Ближнего Зарубежья построены из железобетона. Поэтому в данной работе рассматриваются именно такие мосты.
Для начала сделаем одно замечание – рассматриваются не все мосты, а лишь их часть, т.е. 63 обследованных моста (общее же количество их на порядок больше). Но так как они расположены в различных регионах области, в различных климатических условиях, то данные о этих мостах с определённой долей уверенности можно перенести на все железобетонные мосты Саратовской области.
На рисунке 1 приведены данные о количестве мостов, построенных в разные периоды времени.

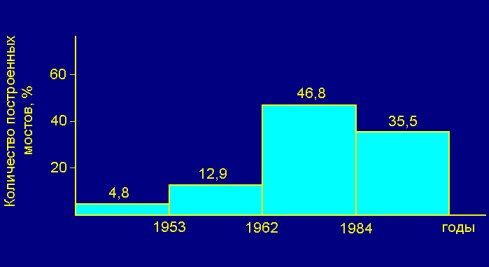

Рисунок 1. Годы постройки мостов, эксплуатирующихся в настоящее время
Как известно, в настоящее время в качестве проектных используются нагрузки А11 (в последнее время строятся мосты и под нагрузку А14) и НК-80. Но на дорогах области всё ещё эксплуатируются мосты, построенные и по более старым нормам. И если нагрузка Н-30 (нормы 1962-го года) соразмерна с современной А11, то о нагрузках Н-18 и Н-13 (нормы 1953-го года) такого говорить не приходится. Встречаются мосты (даже на дорогах федерального значения) запроектированные на воздействие фуры, общей массой чуть более 8 тонн. Но из этих мостов 38% уже подверглись ремонту или реконструкции и ещё около 30% требую проведения данных работ.
Несколько слов о конструкциях мостов. Практически все они балочные сборные. Большинство из них построены с использованием двух типовых проектов (таблица 1) – выпуск 56 и серия 3.503-14 вып.5 (№710/5).
Таблица 1. Используемые типовые проекты
|
№ п.п. |
Типовой проект |
Количество обследованных мостов |
% |
|
1 |
Выпуск 56 |
17 |
27,0 |
|
2 |
Серия 3.503-14 вып.5 (№710/5) |
21 |
33,3 |
|
3 |
Инв.№4827 ГДНИИ |
5 |
7,9 |
|
4 |
Серия 3.503-12 (вып.384/45) |
4 |
6,5 |
|
5 |
Другие типовые проекты |
10 |
15,9 |
|
6 |
Индивидуальные проекты |
6 |
9,4 |
|
Итого |
63 |
100 |
Что касается состояния мостов, то наиболее кратко его можно описать с помощью оценок технического состояния моста по ВСН 4-81 (рис.2).
По ВСН все дефекты и неисправности подразделяются на 3 категории по безопасности движения и долговечности, и чем выше категория, тем больше мост не удовлетворяет предъявляемым к нему требованиям. Если грузоподъемность сооружения соответствует проектной и все неисправности относятся к 1-й категории, состояние сооружения оценивается в четыре балла (4). Если же при этом в конструкции проезжей части или в несущих элементах имеются неисправности, отнесенные ко 2-й категории, то состояние оценивают в три балла (3). Если грузоподъемность снижена более чем на 10% или имеются неисправности 3-й категории, то состояние оценивают в два балла (2).
Рисунок 2. Техническое состояние обследованных мостов
Характеристики и количественное соотношение различных дефектов и повреждений, выявленных на обследованных мостах приведены в таблице 2.
Таблица 2. Наиболее часто встречающиеся дефекты и повреждения
|
Элемент моста |
Дефекты и повреждения |
Количество мостов, на которых обнаружен дефект |
% к общему количеству обследованных мостов |
|
Мостовое полотно |
- выбоины, неровности покрытия |
25 |
39,7 |
|
- трещины в асфальтобетонном покрытии над деформационными швами закрытого типа |
40 |
63,5 |
|
|
- разрушение деформационных швов или их отсутствие |
16 |
25,4 |
|
|
- отсутствие водоотводных трубок, недостаточная их длина или повреждение |
8 |
12,7 |
|
|
- превышение проектной толщины покрытия проезжей части |
21 |
33,3 |
|
|
- недостаточная высота ограждения проезжей части |
16 |
25,4 |
|
|
- габарит не отвечает современным нормам |
6 |
9,5 |
|
|
Пролётное строение |
- сколы бетона, разрушение защитного слоя |
36 |
57,1 |
|
- поперечные трещины в плите |
10 |
15,9 |
|
|
- продольные трещины вдоль рабочей арматуры |
8 |
12,7 |
|
|
- наклонные трещины в ребре балок |
3 |
4,8 |
|
|
- протечки воды, выщелачивание |
45 |
71,4 |
|
|
Опоры |
- вертикальные трещины |
17 |
27,0 |
|
- разрушение бетона |
16 |
25,4 |
|
|
- протечки воды, выщелачивание |
24 |
38,1 |
Анализируя данные таблицы 2, можно сделать вывод о том, что наибольшее количество дефектов возникло из-за ненадлежащей эксплуатации сооружений и ошибок при их строительстве. Всё это приводит к значительному снижению долговечности конструкций.
И как уже говорилось выше полученные результаты с определённой погрешностью возможно отнести ко всем мостам Саратовской области.
Автор приносит благодарность институту «Проектмостореконструкция» (г.Саратов) за предоставленные данные по осмотрам и обследованиям мостов Саратовской области.
Список литературы
Для подготовки данной применялись материалы сети Интернет из общего доступа
