Организация, планирование и управление предприятием (работа 2)
Московский
Авиационный Государственный Институт
(Технический Университет)
Расчётно-графическая работа
по курсу
"Организация, планирование и управление предприятием."
Выполнила студентка гр. 07-508 Синегубкина Е.В.
Проверил преподаватель каф. 501 Алёшина О.Н.
1997 год.
Содержание и последовательность выполнения РГР.
1.На основании задания, характеризующего конкретный объект ОКР, рассчитываются основные технические параметры объекта, определяющие организационно-плановые показатели ОКР.
2.Рассчитывается трудоёмкость, стоимость и длительность цикла разработки данного объекта.
3.Распределяется трудоёмкость и стоимость ОКР по основным этапам.
|
Номер этапа |
Наименование этапа |
|
1 |
Разработка ТЗ, ТП и эскизного проекта |
|
2 |
Разработка технического проекта и рабочей документации |
|
3 |
Изготовление опытных образцов |
|
4 |
Заводские испытания |
|
5 |
Государственные испытания |
4.Определяется длительность цикла этапов разработки.
5.Строится предварительный календарный график разработки заданного объекта, дифференцированный по основным этапам.
6.Строится график готовности объекта разработки по трудоёмкости на конец каждого календарного планового периода её выполнения.
7.Строится график распределения по календарным плановым периодам материальных затрат и фонда основной заработной платы, приходящихся на разработку объекта ОКР.
Структура планируемого к разработке СПЛА (Гидропривод системы автосопровождения с дроссельным регулированием) и данные о составе элементов приводов-аналогов:
Таблица №1
|
№ |
Элементы привода |
Трудоёмкость, чел-ч |
Группа сложности |
к>НI> |
|
1 |
Потенциометрический ДСС |
910 |
1 |
0.5 |
|
2 |
ШИМ транзисторный |
6370 |
3 |
0.5 |
|
3 |
Тиристорный УМ |
3640 |
3 |
0.65 |
|
4 |
Электродвигатель постоянного тока |
ПГИ |
- |
- |
|
5 |
Питание от бортсети |
ПГИ |
- |
- |
|
6 |
Механическая передача ( редуктор ) |
910 |
2 |
0.65 |
Стоимость разработки СПЛА-аналога С>о >= 43200р.
Проектируя тиристорный усилитель мощности и редуктор предусмотрим модификацию существующих моделей с изменением размерных параметров, для уменьшения массогабаритных показателей. Поэтому К>Н>>I>=0.65.Проектировать остальные элементы будем по имеющимся образцам без значительных конструктивных и размерных изменений. Поэтому К>Н>>I>=0.50.
Трудоёмкость проектирования СПЛА (суммарная трудоёмкость этапов 1 и 2) определяется путём пересчёта трудоёмкости проектирования функциональных элементов-аналогов Т>О>>I> с учётом степени новизны и конструктивной преемственности разработки по формуле
Коэффициенты сложности разработки элементов определяются по группе сложности из таблицы:
Таблица №2
-
Потенциометрический ДСС
1
ШИМ транзисторный
1.6
Тиристорный УМ
1.6
Механическая передача
1.3
Коэффициент преемственности разработки характеризует уровень использования в конструкции планируемого к разработке СПЛА готовых элементов
Подставляя в уравнение
значения
К>ПР>,
К>Н>>i>
и К>СЛ>>i>,
получим Т>ПР>=36131.0065
чел.-ч.
Трудоёмкость этапов разработки СПЛА Т>ОКР>>J> насчитывается по нормативам:
Таблица №3
|
наименование этапа |
удельный вес этапа по трудоёмкости q>Т> |
удельный вес этапа по стоимости q>С> |
Т>ОКР>>J> |
|
Разработка ТЗ,ТП и эскизного проекта |
0.28 |
0.23 |
15564.1 |
|
Разработка технического проекта |
0.37 |
0.36 |
20566.8 |
|
Изготовление опытных образцов |
0.27 |
0.35 |
15008.3 |
|
Заводские испытания |
0.07 |
0.05 |
3891 |
|
Государственные испытания |
0.01 |
0.01 |
555.9 |
Суммарная трудоемкость разработки определяется как сумма трудоёмкости отдельных этапов
чел.-ч.
Общая длительность разработки Т>Ц>=8 кварталов
Общая стоимость всей ОКР определяется путём пересчёта стоимости разработки привода-аналога по коэффициенту сложности планируемой разработки
С>ОКР>=С>0>К>СЛ>=С>0
>
q>TI>К>СЛ>=84323
, где q>TI>=T>0I>/Т>ПР>
Определим длительность этапов разработки:
Т>Ц>>J>=Т>Ц>К>ПАР>>J>К>ПЕР>>J>/А, кварталы,
где К>ПАР>>J>> >,К>ПЕР>>J>-коэффициенты параллельности и возможных перерывов в работах по проектируемому приводу на jом этапе (взяты из таблиц).
Коэффициент А рассчитывается по формуле:
А=
(К>ПАР>>J>К>ПЕР>>J>+
К>ПАР>>J>>+1>К>ПЕР>>J>>+1>)
К>ПАР>>J>>,>>J>>+1>-
К>ПАР>>J>К>ПЕР>>J>=
=(1.4*1.25+1.25*4.6)*0.85+(1.25*4.6+3.2*2)*0.55+(3.2*2+1.7*3.15)*0.6+
+(1.7*3.15+1.9*2.3) *0.82-1.25*4.6-3.2*2-1.7*3.15-1.9*2.3 @11
После подстановки соответствующих коэффициентов получим длительности этапов разработки:
Т>Ц1>=1.3 Т>Ц2>=4.4 Т>Ц3>=4.7 Т>Ц4>=3.9 Т>Ц5>=3.2
Найдём совместную длительность двух смежных этапов с учётом параллельности выполнения работ во времени:
Т>Ц>>J>>,>>J>>+1>= К>ПАР>>J>>,>>J>>+1>(Т>Ц>>J> +Т>Ц>>J+1>)
Т>Ц1,2>=4.7 Т>Ц2,3>=4.9 Т>Ц3,4>=5.1 Т>Ц4.5>=5.2
Исходя из полученных значений длительности основных этапов ОКР по разработке соответствующего объекта и с учётом того, что длительность разработки в целом равна Т>Ц>, а степень параллельности этапов во времени должна соответствовать значениям К>ПАР>>J>>,>>J>>+1>,строим предварительный календарный график разработки объекта(см.рис.1).
Рисунок 1
По данным расчёта трудоёмкости этапов ОКР и календарного графика определяется суммарная трудоёмкость разработки объекта на календарный период и показатель готовности (%) разработки на конец календарного периода (см. таблицу №4). Считается, что трудоёмкость каждого этапа распределяется по времени равномерно.
Таблица №4
|
Этапы |
К в а р т а л ы |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
1 |
11972.4 |
3591.7 |
||||||
|
2 |
2448.4 |
4896.9 |
4896.9 |
4896.9 |
3427.8 |
|||
|
3 |
9589 |
3193.3 |
3193.3 |
3193.3 |
3193.3 |
1277.3 |
||
|
4 |
997.7 |
997.7 |
997.7 |
897.9 |
||||
|
5 |
69.5 |
173.7 |
173.7 |
139.2 |
||||
|
Итого |
15378.8 |
11681.9 |
9087.9 |
9087.9 |
7688.3 |
2328.9 |
173.7 |
139.2 |
|
К>гот>, % |
27.7 |
48.7 |
65.1 |
81.5 |
95.3 |
99.5 |
99.8 |
100 |
График показателя К>гот> приведён ниже (см.рис.2):
К>гот>,%
Кварталы
Рисунок 2
Из таблиц определяется общая стоимость каждого этапа ОКР С>ОКР>>J>, а затем для каждого этапа рассчитываются статьи затрат на материалы и основную заработную плату работников.
Таблица №5
|
Этапы |
Уд. вес этапа по стоимости q>TJ> |
С>ОКР>>J> |
Уд. вес мат. затрат q>MJ> |
З.м. |
Уд. вес зарплаты q>ЗП>>J> |
З.зп |
|
1 |
0.23 |
19394.3 |
0.05 |
969.7 |
0.3 |
5818.3 |
|
2 |
0.36 |
30356.3 |
0.05 |
1517.8 |
0.3 |
9106.9 |
|
3 |
0.35 |
29513 |
0.3 |
8853.9 |
0.1 |
2951.3 |
|
4 |
0.05 |
4216.2 |
0.31 |
1307 |
0.15 |
632.4 |
|
5 |
0.01 |
843.2 |
0.29 |
244.5 |
0.15 |
126.5 |
Затраты на материалы и основную заработную плату работников расчитаны в таблицах №6 и №7 и показаны в виде графиков (см.рис.3 и рис.4).
Таблица №6 Материальные затраты
|
Этапы |
К в а р т а л ы |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
1 |
745.9 |
223.8 |
||||||
|
2 |
180.7 |
361.4 |
361.4 |
361.4 |
253 |
|||
|
3 |
565.1 |
1883.8 |
1883.8 |
1883.8 |
1883.8 |
753.5 |
||
|
4 |
335.1 |
335.1 |
335.1 |
301.6 |
||||
|
5 |
30.6 |
76.4 |
76.4 |
61.1 |
||||
|
Итого |
1491.7 |
2469 |
2580.3 |
2580.3 |
2502.5 |
1131.5 |
76.4 |
61.1 |
Смз, руб.
Кварталы

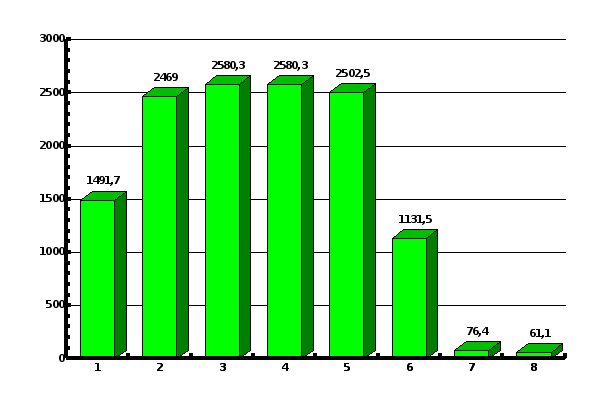

Рисунок 3
Таблица №7 Фонд основной заработной платы
|
Этапы |
К в а р т а л ы |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
1 |
4475.6 |
1342.7 |
||||||
|
2 |
1084.2 |
2168.3 |
2168.3 |
2168.3 |
1517.8 |
|||
|
3 |
188.4 |
627.9 |
627.9 |
627.9 |
627.9 |
251.2 |
||
|
4 |
162.2 |
162.2 |
162.2 |
116.2 |
||||
|
5 |
15.8 |
39.5 |
39.5 |
31.6 |
||||
|
Итого |
5748.2 |
4138.9 |
2958.4 |
2958.4 |
2323.7 |
406.9 |
39.5 |
31.6 |
Сзп, руб.
Кварталы

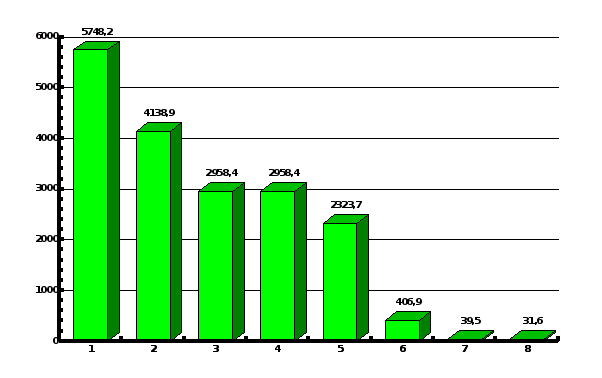

Рисунок 4
Московский
Авиационный Государственный Институт
(Технический Университет)
Расчётно-графическая работа
по курсу
"Организация, планирование и управление предприятием"
Выполнил: студент гр. 07-508 Синегубкин С.А.
Консультант: преподаватель каф. 501 Алёшина О.Н.
SINCOPRESS Ó1997
Содержание и последовательность выполнения РГР.
На основании задания, характеризующего конкретный объект ОКР, рассчитываются основные технические параметры объекта, определяющие организационно-плановые показатели ОКР.
Рассчитывается трудоёмкость, стоимость и длительность цикла разработки данного объекта.
Распределяется трудоёмкость и стоимость ОКР по основным этапам:
Таблица 1 - Этапы ОКР
-
Номер этапа
Наименование этапа
Разработка ТЗ, ТП и эскизного проекта
Разработка технического проекта и рабочей документации
Изготовление опытных образцов
Заводские испытания
Государственные испытания
Определяется длительность цикла этапов разработки.
Строится предварительный календарный график разработки заданного объекта, дифференцированный по основным этапам.
Строится график готовности объекта разработки по трудоёмкости на коне каждого календарного планового периода её выполнения.
Строится график распределения по календарным плановым периодам материальных затрат и фонда основной заработной платы, приходящихся на разработку объекта ОКР.
Структура планируемого к разработке СПЛА (Гидропривод системы автосопровождения с дроссельным регулированием) и данные о составе элементов приводов-аналогов:
Таблица 2 - Структура СПЛА
|
Элементы привода |
Трудоёмкость T>Oi>, чел-ч |
Коэф. новизны К>Н>>i> |
Группа сложности |
Коэф. сложности K>СЛi> |
|
|
|
СКВТ |
9100 |
0.50 |
4 |
2,0 |
|
|
ДМ (транзисторный) |
3185 |
0.65 |
3 |
1,6 |
|
|
УПТ(транзисторный) |
6370 |
0.65 |
3 |
1,6 |
|
|
Транзисторный линейный УМ |
13650 |
0.65 |
3 |
1,6 |
|
|
Питание от бортсети |
ПГИ |
- |
- |
- |
|
|
Электродвигатель пост. тока |
ПГИ |
- |
- |
- |
|
|
Механическая передача (редуктор) |
910 |
0.80 |
2 |
1,3 |
Стоимость разработки СПЛА-аналога С>о>=31500 руб.
Коэффициенты новизны К>Н>>i> выбираем на основании знаний о конструкции и тенденциях совершенствования выбранных функциональных элементов привода:
Проектировать синусно-косинусный вращающийся трансформатор будем по имеющимся образцам без значительных конструктивных и размерных изменений. Поэтому К>Н>>i>=0,50.
Проектируя демодулятор, усилитель постоянного тока и линейный усилитель мощности предусмотрим модификацию существующих моделей с использованием унифицированных узлов для повышения надёжности. Поэтому К>Н>>i>=0,65.
Проектируя редуктор предусмотрим проектирование деталей с новыми параметрами, связанное с проведением экспериментальной проверки характеристик, для уменьшения массогабаритных показателей и увеличения КПД. Поэтому К>Н>>i>=0,80.
Трудоёмкость проектирования СПЛА (суммарная трудоёмкость этапов 1 и 2) определяется путём пересчёта трудоёмкости проектирования функциональных элементов-аналогов Т>Оi> с учётом степени новизны и конструктивной преемственности разработки по формуле:
Коэффициенты сложности K>СЛi> разработки элементов определяются по группе сложности (см. таблицу 1).
Коэффициент преемственности разработки характеризует уровень использования в конструкции планируемого к разработке СПЛА готовых элементов
Подставляя в уравнение
значения
n, n>гэ>, T>Oi>,
К>ПР>,
К>Н>>i>
и К>СЛ>>i>,
получим Т>ПР>=25094,01
чел.-ч.
Трудоёмкость этапов разработки СПЛА Т>ОКР>>j> насчитывается по нормативам, с учётом того что Т>ПР>= Т>ОКР>>1>+ Т>ОКР>>2> :
Таблица 3 - Трудоёмкость этапов разработки СПЛА
|
наименование этапа |
удельный вес этапа |
Т>ОКР>>j> |
|
|
по трудоёмкости q>Тj> |
по стоимости q>Сj> |
||
|
Разработка ТЗ, ТП и эскизного проекта |
0.28 |
0.23 |
10809,73 |
|
Разработка технического проекта |
0.37 |
0.36 |
14284,28 |
|
Изготовление опытных образцов |
0.27 |
0.35 |
10423,67 |
|
Заводские испытания |
0.07 |
0.05 |
2702,43 |
|
Государственные испытания |
0.01 |
0.01 |
386,06 |
Суммарная трудоемкость разработки определяется как сумма трудоёмкости отдельных этапов:
чел.-ч.
Общая длительность разработки Т>Ц>=8 кварталов.
Общая стоимость всей ОКР определяется путём пересчёта стоимости разработки привода-аналога по коэффициенту сложности планируемой разработки:
С>ОКР>=С>0*>К>СЛ>=С>0*>q>Ti*>К>СЛi>=
С>0*>(T>0i>/Т>ПР>)К>СЛi>
=70937,108 руб. ,
где С>0 >- стоимость разработки привода-аналога.
Определим длительность этапов разработки:
Т>Ц>>j>=Т>Ц*>К>ПАРj*>К>ПЕРj>/А, [кварталы],
где К>ПАР>>j>> >, К>ПЕР>>j> -коэффициенты параллельности и возможных перерывов в работах по проектируемому приводу на jом этапе (взяты из таблиц).
Коэффициент А рассчитывается по формуле:
А=
(К>ПАРj*>К>ПЕРj>+
К>ПАРj+1*>К>ПЕРj+1>)К>ПАРj,j+1>
-К>ПАРj*>К>ПЕРj>=
=(1.4´1.25+1.25´4.6)´0.85+(1.25´4.6+3.2´2)´0.6+(3.2´2+1.7´3.15)´0.6+
+(1.7´3.15+1.9´2.3)´0.82-(1.25´4.6+3.2´2+1.7´3.15)=11,1875
После подстановки соответствующих коэффициентов получим длительности этапов разработки:
Т>Ц1>=1,25 Т>Ц2>=4,1 Т>Ц3>=4,6 Т>Ц4>=3,8 Т>Ц5>=3.1
Найдём совместную длительность двух смежных этапов с учётом параллельности выполнения работ во времени:
Т>Цj,j+1>= К>ПАРj,j+1>(Т>Цj> +Т>Цj>>+1>)
Т>Ц1,2>=4,55 Т>Ц2,3>=5,2 Т>Ц3,4>=5,05 Т>Ц4.5>=5,65
Исходя из полученных значений длительности основных этапов ОКР по разработке соответствующего объекта и с учётом того, что длительность разработки в целом равна Т>Ц>, а степень параллельности этапов во времени должна соответствовать значениям К>ПАРj,j+1>,строим предварительный календарный график разработки объекта (см.рис.1):

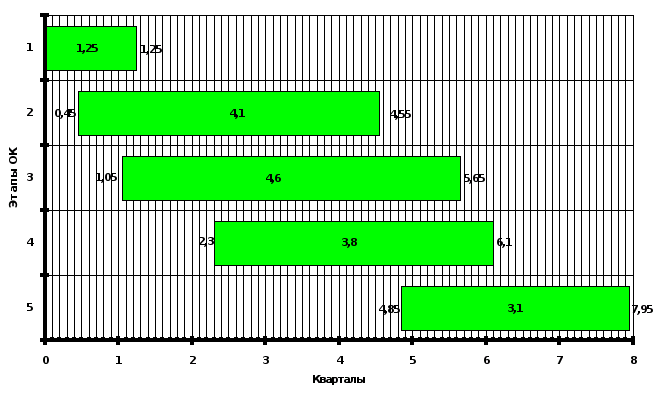

Рисунок 1 - Календарный график разработки объекта
По данным расчёта трудоёмкости этапов ОКР и календарного графика определяется распределение трудоёмкости этапов по календарным периодам (кварталам), суммарная трудоёмкость разработки объекта на каждый календарный период и показатель готовности (D>гот>, %) разработки на конец календарного периода (см. таблицу 4). Считается, что трудоёмкость каждого этапа распределяется по времени равномерно.
Таблица 4 - Распределение трудоёмкости этапов по календарным периодам (кварталам), суммарная трудоёмкость разработки объекта на каждый календарный период и показатель готовности (D>гот>, %) разработки на конец календарного периода
|
Этапы |
q>Тj> |
Т>ОКР>>j> |
К в а р т а л ы |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|||
|
1 |
0,28 |
10809,73 |
|
|
||||||
|
2 |
0,37 |
14284,28 |
||||||||
|
3 |
0,27 |
10423,67 |
||||||||
|
4 |
0,07 |
2702,43 |
||||||||
|
5 |
0,01 |
386,06 |
||||||||
|
Итого |
1 |
38606,17 |
10564,96 |
7800,63 |
6247,81 |
6461,16 |
4912,05 |
2308,62 |
195,66 |
118,31 |
|
D>гот>, % |
|
График показателя D>гот> приведён ниже (см.рис.2):
D>гот>´10-2> >, %
Кварталы

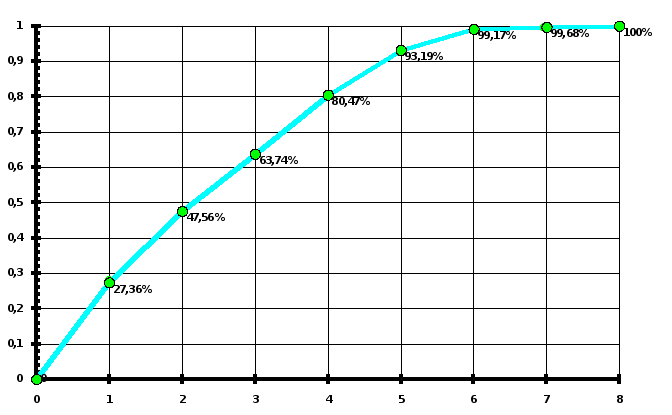

Рисунок 2 - Показатель готовности разработки на конец календарного периода
Из таблиц определяется общая стоимость каждого этапа ОКР С>ОКР>>j>, а затем для каждого этапа рассчитываются статьи затрат на материалы и основную заработную плату работников и их распределение по календарным периодам (кварталам).
Таблица 5 - Материальные затраты
|
Этапы |
q>Сj> |
С>ОКР>>j> |
q>МЗj> |
С>МЗ>>j> |
К в а р т а л ы |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|||||
|
1 |
0,23 |
16315,54 |
0,05 |
815,78 |
|
|||||||
|
2 |
0,36 |
25537,36 |
0,05 |
1276,87 |
||||||||
|
3 |
0,35 |
24827,99 |
0,3 |
7448,4 |
||||||||
|
4 |
0,05 |
3546,86 |
0,31 |
1099,53 |
||||||||
|
5 |
0,01 |
709,37 |
0,29 |
205,72 |
||||||||
|
Итого |
1 |
70937,11 |
10846,3 |
824,91 |
2014,85 |
2133,2 |
2220 |
2089,81 |
1408,2 |
95,3 |
63,04 |
|
|
D>МЗ>, % |
|
Таблица 6 - Фонд основной заработной платы
|
Этапы |
q>Сj> |
С>ОКР>>j> |
q>ЗПj> |
С>ЗП>>j> |
К в а р т а л ы |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|||||
|
1 |
0,23 |
16315,54 |
0,3 |
4894,66 |
|
|||||||
|
2 |
0,36 |
25537,36 |
0,3 |
7661,21 |
||||||||
|
3 |
0,35 |
24827,99 |
0,1 |
2482,8 |
||||||||
|
4 |
0,05 |
3546,86 |
0,15 |
532,03 |
||||||||
|
5 |
0,01 |
709,37 |
0,15 |
106,41 |
||||||||
|
Итого |
1 |
70937,11 |
15677,11 |
4944,45 |
3362,27 |
2506,34 |
2548,34 |
1712,62 |
525,17 |
48,33 |
32,61 |
|
|
D>ЗП>, % |
|
Распределение затраты на материалы и основную заработную плату работников по календарным периодам (кварталам) показаны в виде диаграмм (см.рис.3):
Рисунок 3 - Распределение затраты на материалы и основную заработную плату работников по календарным периодам (кварталам)
Перечень таблиц:
Стр:
Таблица 1 - Этапы ОКР 2
Таблица 2 - Структура СПЛА 3
Таблица 3 - Трудоёмкость этапов разработки СПЛА 5
Таблица 4 - Распределение трудоёмкости этапов по календарным периодам (кварталам), суммарная трудоёмкость разработки объекта на каждый календарный период и показатель готовности (Dгот, %) разработки на конец календарного периода 8
Таблица 5 - Материальные затраты 10
Таблица 6 - Фонд основной заработной платы 10
Перечень рисунков:
Стр:
Рисунок 1 - Календарный график разработки объекта 7
Рисунок 2 - Показатель готовности разработки на конец календарного периода 9
Рисунок 3 - Распределение затраты на материалы и основную заработную плату работников по календарным периодам (кварталам) 11
