А. Н. Соколов, А. А. Шульженко, В. Г. Гаргин
Получение поликристаллов и композитов на основе алмазных порошков с твердостью по Виккерсу HV выше 50 ГПа имеет большое практическое значение. Указанные материалы применяются для механической обработки точением цветных металлов и их сплавов.
Известно, что высокий уровень физико-механических свойств алмазных порошков определяется высокодисперсной структурой зерен поликристалла, что, в частности, непосредственно вытекает из экспериментально установленной зависимости Холла—Петча (1) твердости и предела текучести от размера зерна [1].
где HV — твердость, <зт — предел текучести, Н0 — твердость тела зерна, о0 — внутреннее напряжение, препятствующее распространению пластического сдвига в теле зерна, ky — коэффициент пропорциональности, L — средний размер зерна.
Отсюда следует, что для получения качественного поликристаллического материала с плотной, однородной, мелкозернистой структурой перспективно использование алмазных порошков нанометрического диапазона. При соответствующих условиях в нанодис-персном поликристалле возможна реализация уникального комплекса механических свойств, например, сочетание очень высоких твердости и стойкости к растрескиванию.
При разработке технологий получения новых сверхтвердых материалов с использованием компонентов нанометрического диапазона важной проблемой является сохранение нанодисперсного состояния материала в процессе спекания. Кроме того, необходимо помнить о высокой структурной чувствительности механических свойств, что особенно остро проявляется при использовании наноматериалов. Как известно [1], особенностями структуры таких материалов являются малая величина кристаллитов и, соответственно, большая объемная доля границ, приграничных областей и тройных стыков нанозерен; высокий уровень внутренних напряжений; наличие примесей и других дефектов, присущих самим наноматериалам и привнесенным в процессе весьма сложной технологии их получения.
Спекание нанопорошков алмаза
В работах [2—4] показано, что различные виды воздействия на исходные нанопорошки алмазов и подготовленную шихту: химическое модифицирование поверхности частиц в сочетании с вакуумной очисткой и дегазацией, предварительная механическая активация, например, методом холодного изостатическо-го прессования, а также использование активирующих процесс спекания добавок — позволяет улучшить физико-механические свойства спеченных материалов.
Наиболее эффективным подходом к улучшению физико-механических свойств поликристаллов алмаза на основе нанопорошков является поиск оптимального режима спекания шихты, содержащей активирующие добавки, выполняющие роль как растворителей углерода (Со, Ni, Fe, их сплавы и др.) так и ингибиторов роста зерен. При этом шихта должна пройти предварительный этап механической активации.
Целью данной работы было исследование влияния условий спекания на формирование структуры и свойства наноалмазных композитов.
В качестве исходного материала использовали смеси нанопорошков алмаза статического синтеза АСМ5 0,1/0 и АСМ5 0,5/0, не подвергавшиеся предварительной химической очистке и термообработке в вакууме, фракционный и примесный состав которых соответствовал ДСТУ 3292-95 [5]. В качестве активирующих процесс спекания добавок были выбраны растворители углерода на основе кобальта, которые в исходной шихте составляли 5—15%(масс.).
Подготовленную смесь активировали методом многократного изостатического прессования при давлениях от 1,1 до 5,0 ГПа. Спекание проводили в аппарате высокого давления (АВД) типа «тороид» с диаметром центрального углубления 13 мм, рассчитанном на проведение процессов при давлениях до 8,0 ГПа. Спекание шихты проводили при давлении 8,0 ГПа, температуре 2000 К, продолжительность спекания составляла 20—30 с.
Структура алмазных композитов
Рассмотрим некоторые особенности структуры полученных композитов. В образцах, полученных при спекании шихты, содержащей 15%(масс.) СоО, даже в микрообъемах не выявляется неалмазный углерод. На микроэлектронограммах от различных участков образцов видны единичные точечные отражения, которые могут быть отнесены к кобальту и(или) его соединениям (рис. 1).
Зеренная микроструктура образцов однородна по всему объему. Основной составляющей микроструктуры являются зерна размерами 70—100 нм. На рис. 2 представлены типичные электронно-микроскопические изображения зеренной структуры образцов. Нано-дисперсные зерна имеют в основном форму многогранников с сильно сглаженными вершинами. На светлопольных электронно-микроскопических изображениях между зернами всех размеров выявляются как тонкие линейные границы, так и широкие изгиб-ные контуры (см. рис. 2, а). На темнопольных изображениях границы между сростками зерен видны часто в виде тонких линий. В объеме зерен всех размеров выявляются также изгибные контуры, что указывает на высокий уровень напряжений в них.
Установленные особенности структуры исследованных образцов позволяют заключить, что в условиях спекания нанодисперсного порошка алмаза происходят процессы структурных превращений как на границах, так и в объеме частиц. Поскольку между зернами имеются сплошные границы, то это является свидетельством того, что при спекании проходят процессы диффузионного массопереноса. Так как диффузионная подвижность алмазного углерода низка в исследованных термодинамических условиях спекания (8 ГПа, 2000 К), то можно предположить, что диффузионный массоперенос алмаза обусловлен главным образом присутствием жидкой фазы.

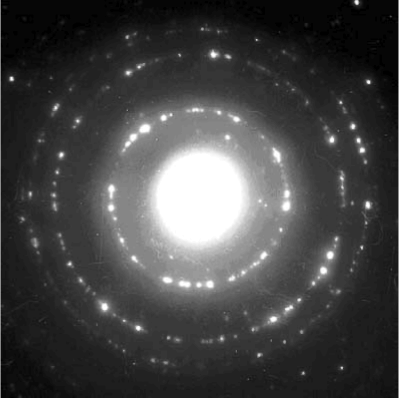

Рис. 1. Типичная микроэлектронограмма образцов, спеченных из шихты с 15%(масс.) СоО.
Область площадью -0,5 мкм2
Таблица
Физико-механические свойства сверхтвердых поликристаллов и композита
|
Материал |
Условия получения |
Твердость HV (ГПа), при нагрузке на индентор (н) |
Нанотвердость HF, ГПа |
Трещиностойкость, МПа-м-1/^ |
|
|
5 |
10 50 |
||||
|
Алмазный композит |
8 ГПа |
64,8 |
47,0 43,6 |
71,3 |
14,5 |
|
2000 К |
|||||
|
Алмазный поликристалл |
8 ГПа |
46,2 |
35,4 |
6,8 |
|
|
2000 К |
Рентгеноструктурный анализ образцов, спеченных в условиях высоких давлений и температур в системе Салм + СоО, показывает полное отсутствие чистого кобальта, который мог бы выступать в качестве жидкой фазы.
В результате исследований установлено, что большая часть композитной добавки (СоО) после спекания остается без изменений, а примерно 1/4 ее часть при взаимодействии с углеродом образует карбонат кобальта (СоСО3), который в условиях высоких давлений и температур растворяет углерод и, вероятно, является источником жидкой фазы в системе
Салм + СоО.
В таблице приведены физико-механические свойства полученных поликристаллов.
Выводы
Сочетание предварительной механической активации исходной шихты с введением в нее активирующих добавок позволяет существенно улучшить физико-механические характеристики. Твердость алмазного нанокомпозита, спеченного в условиях высоких давления и температуры, выросла в 1,7 раза, а трещино-стойкость почти в 2 раза. Этот результат достигнут, прежде всего, за счет однородности микроструктуры спеченного композита и подавления процесса формирования микротрещин благодаря введению активирующих добавок.
Разработанная технология позволяет спекать композиты нанопорошков алмаза, которые могут успешно конкурировать с однокристальным алмазным инструментом из природных алмазов. Они могут применяться для изготовления режущего, деформирующего или мерительного инструмента многократного использования. Благодаря высоким значениям трещиностойко-сти композиты пригодны и для бурового инструмента, в том числе ударно-вращательного типа.
Работа выполнена при финансовой поддержке Украинского научно-технологического центра (проект № 1745).
Список литературы
1. Андриевский Р.А., Глезер A.M. Физика металлов и металловедение, 1999, № 1, с. 50—73.
2. Сверхтвердые материалы. Получение и применение. Т. 1: Синтез алмаза и подобных материалов. Отв. ред. А.А. Шульженко. Киев: ИСМ им. В.Н. Бакуля, ИПЦ «АЛКОН», 2003, 320 с.
3. Шульженко А.А., Соколов А.Н., Гаргин ВТ. Породоразру-шающий и металлообрабатывающий инструмент — техника, технология его изготовления и применения, 2004, вып. 7, с. 101 — 106.
4. Сенють В.Т., Мосунов Е.И. Физика твердого тела, 2004, т. 46, № 4, с. 746-748.
5. Порошки алмазн! синтетичш. Загальн! техшчн! умови. ДСТУ 3292-95, Ки'ш: Держстандарт Украши, 1995, 71 с.
