Кодовый замок (работа 1)
Кодовый замок
Содержание.
1). Задание на проектирование. -2-
2). Введение. -2-
3). Абстрактный синтез автомата. -5-
4). Структурный синтез автомата. -8-
5). Набор элементов для физического синтеза. -8-
6). Литература, дата, подпись. -8-
Задание.
Спроектировать автомат «кодовый замок», имеющий три информационных входа A, B, C, на которые подается входной сигнал в восьмеричном коде, и два выхода Z>1>, Z>2>.
Z>1> – возбуждается при подаче, на (A, B, C) входы, заданной последовательности сигналов.
Z>2> - возбуждается при нарушении заданной последовательности сигналов.
В качестве элементной базы рекомендуется использовать RS и JK триггеры и интегральные микросхемы с набором логических элементов.
После получения функциональной схемы следует провести анализ на возможные ложные комбинации и состязания в автомате.
Для варианта № 6 принять следующую последовательность входных сигналов:
0 – 1 – 5 – 4 – 5
7 – 5 – 7 – 3 – 7
1 – 0 – 4 – 5 – 4
– 4 – 0 – 1 – 0
Введение в проблематику и методику проектирования автоматов с памятью
Узлы и устройства, которые содержат элементы памяти, относятся к классу автоматов с памятью (АП). Наличие элементов памяти (ЭП) придает АП свойство иметь некоторое внутреннее состояние Q, определяемое совокупностью состояний всех элементов памяти. В зависимости от внутреннего состояния (далее называемого просто состоянием), АП различно реагирует на один и тот же вектор входных сигналов X. Воспринимая входные сигналы при определенном состоянии, АП переходит в новое состояние и вырабатывает вектор выходных переменных Y. Таким образом, для АП Q>H> = f(Q, X) и Y = φ(Q, X), где Q>H> и Q — состояния АП после и до подачи входных сигналов (индекс "н" от слова "новое").
Переходы АП из одного состояния в другое начинаются с некоторого исходного состояния Q>0>, задание которого также является частью задания автомата. Следующее состояние зависит от Q>0> и поступивших входных сигналов X. В конечном счете, текущее состояние и выходы автомата зависят от начального состояния и всех векторов X, поступавших на автомат в предшествующих сменах входных сигналов. Таким образом, вся последовательность входных сигналов определяет последовательность состояний и выходных сигналов. Это объясняет название "последователъностные схемы", также применяемое для обозначения АП.
Структурно АП отличаются от КЦ наличием в их схемах обратных связей, вследствие чего в них проявляются свойства запоминания состояний (полезно вспомнить схемы триггерных элементов, где указанная особенность проявляется очень наглядно).
Автоматы с памятью в каноническом представлении разделяют на две части: память и комбинационную цепь. На входы КЦ подаются входные сигналы и сигналы состояния АП. На ее выходе вырабатываются выходные сигналы и сигналы перевода АП в новое состояние.
Принципиальным является деление АП на асинхронные и синхронные. В асинхронных (рис. 1, а) роль элементов памяти играют элементы задержки, через которые сигналы состояния передаются на входы КЦ, чтобы совместно с новым набором входных переменных определить следующую пару значений Y и Q на выходе. Элементы АП переключаются здесь под непосредственным воздействием изменений информационных сигналов. Скорость распространения процесса переключений в цепях асинхронного автомата определяется собственными задержками элементов.
В синхронном АП (рис. 1, б) имеются специальные синхросигналы (тактирующие импульсы) С, которые разрешают элементам памяти прием данных только в определенные моменты времени. Элементами памяти служат синхронные триггеры. Процесс обработки информации упорядочивается во времени, и в течение одного такта возможно распространение процесса переключения только в строго определенных пределах тракта обработки информации.

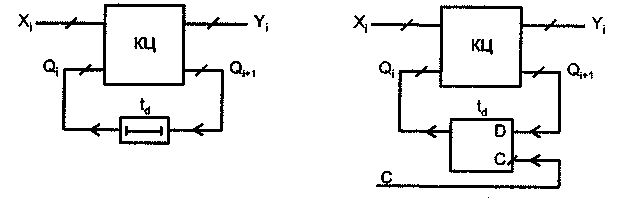

Рис. 1. Асинхронный (а) и синхронный (б) автоматы с памятью
Практическое применение асинхронных автоматов существенно затруднено сильным влиянием на их работу задержек сигналов в цепях АП, создающих статические и динамические риски, гонки элементов памяти (неодновременность срабатывания ЭП даже при одновременной подаче на них входных сигналов) и др. В итоге характерным свойством асинхронного автомата является то, что при переходе из одного устойчивого состояния в другое он обычно проходит через промежуточные нестабильные состояния. Нельзя сказать, что методы борьбы с нежелательными последствиями рисков и гонок в асинхронных АП отсутствуют, но все же обеспечение предсказуемого поведения АП — сложная проблема. В более или менее сложных АП асинхронные схемы встречаются очень редко, а в простейших схемах применяются. Примером могут служить асинхронные RS-триггеры.
В синхронных автоматах каждое состояние устойчиво и переходные временные состояния не возникают. Концепция борьбы с последствиями рисков и гонок в синхронных автоматах проста — прием информации в элементы памяти разрешается только после завершения в схеме переходных процессов. Это обеспечивается параметрами синхроимпульсов, задающих интервалы времени для завершения тех или иных процессов. В сравнении с асинхронными, синхронные АП значительно проще в проектировании.
На сегодняшний день и достаточно длительную перспективу основным путем построения АП следует считать применение тактирования, т. е. синхронных автоматов.
В работах отечественных и зарубежных ученых разрабатывается направление, называемое проектированием самосинхронизирующихся устройств, в которых тактовые импульсы следуют с переменной частотой, зависящей от длительности реального переходного процесса в схеме. Однако перспективность этого направления еще не вполне ясна.
В теории автоматов проводится их классификация по ряду признаков. Не вдаваясь в подробности, отметим, что в схемотехнике преобладают автоматы Мура, выходы которых являются функциями только состояния автомата. Для этого автомата Q>H> = f(Q, X) и Y = φ(Q).
Зависимость выходов и от состояния автомата и от вектора входных переменных свойственна автоматам Мили.
Некоторые функциональные узлы принадлежат к числу автономных автоматов, которые не имеют информационных входов, и под действием тактовых сигналов переходят из состояния в состояние по алгоритму, определяемому структурой автомата.
В нашем случае, для формирования последовательности выходных сигналов Y = {Z>1>, Z>2>} при соответствующей последовательности входных сигналов (A, B, C)>i>, можно использовать автомат с жесткой логикой и законом функционирования автомата Мили:
Q>t+1> = f(Q>t>, ABC>t>);
Y>t> = φ(Q>t>, ABC>t>),
где: Q = {Q>1>, Q>2>, Q>3>, Q>n>} – множество состояний автомата; t = 0, 1, 2, 3, 4,…
I. Абстрактный синтез автомата.
1.1)
Интерфейс автомата (рис. 2).
Алфавит состояний автомата
-
D>4>
D>3>
D>2>
D>1>
D>0>
Q>0>
0
0
0
0
0
Q>1>
0
0
0
0
1
Q>2>
0
0
0
1
0
Q>3>
0
0
0
1
1
Q>4>
0
0
1
0
0
Q>5>
0
0
1
0
1
Q>6>
0
0
1
1
0
Q>7>
0
0
1
1
1
Q>8>
0
1
0
0
0
Q>9>
0
1
0
0
1
Q>10>
0
1
0
1
0
Q>11>
0
1
0
1
1
Q>12>
0
1
1
0
0
Q>13>
0
1
1
0
1
Q>14>
0
1
1
1
0
Q>15>
0
1
1
1
1
Q>16>
1
0
0
0
0
В соответствии с заданием и алфавитом состояний строим граф переходов
В соответствии с графом переходов и таблицей состояний строим таблицу переходов
|
Q |
C |
B |
A |
(CBA) |
Z>1> |
Z>2> |
Q>н> |
||||||||||
|
D>4> |
D>3> |
D>2> |
D>1> |
D>0> |
D>4> |
D>3> |
D>2> |
D>1> |
D>0> |
||||||||
|
Q>0> |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
Q>1> |
|
Q>0> |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
7 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
Q>5> |
|
Q>0> |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
Q>9> |
|
Q>0> |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
5 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
Q>13> |
|
Q>1> |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
Q>2> |
|
Q>2> |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
5 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
Q>3> |
|
Q>3> |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
4 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
Q>4> |
|
Q>4> |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
5 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
Q>0>/Z>1> |
|
Q>5> |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
5 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
Q>6> |
|
Q>6> |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
7 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
Q>7> |
|
Q>7> |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
3 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
Q>8> |
|
Q>8> |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
7 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
Q>0>/Z>1> |
|
Q>9> |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
Q>10> |
|
Q>10> |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
4 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
Q>11> |
|
Q>11> |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
5 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
Q>12> |
|
Q>12> |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
4 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
Q>0>/Z>1> |
|
Q>13> |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
4 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
Q>14> |
|
Q>14> |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
Q>15> |
|
Q>15> |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
Q>16> |
|
Q>16> |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
Q>0>/Z>1> |
Чтобы не загромождать таблицу переходами в состояние Q>0>/Z>2>, условимся, что при всех остальных комбинациях Q и CBA, не описанных в таблице, переход будет осуществляться так:
|
Q |
C |
B |
A |
(CBA) |
Z>1> |
Z>2> |
Q>н> |
||||||||||
|
D>4> |
D>3> |
D>2> |
D>1> |
D>0> |
D>4> |
D>3> |
D>2> |
D>1> |
D>0> |
||||||||
|
Q>x> |
x |
x |
x |
x |
x |
все другие комбинации |
x |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
Q>0>/Z>2> |
Далее можно было бы выводить функции переходов, минимизировать, упрощать, опять минимизировать… Но есть способ лучше – прошить все эти функции “как есть” в ПЗУ, а в качестве элементов памяти использовать параллельный регистр с двухступенчатыми D-триггерами. При этом состояние Q и сигналы CBA будут являться адресом ПЗУ, а Z>1>, Z>2> и Q>н> – данными, которые необходимо записать по этому адресу. Во все же остальные адреса необходимо записать 01000000.
I. Структурный синтез автомата.
2.1) Использование всех наборов исключает присутствие ложных комбинаций в функциональной схеме.
2.2) Введение дополнительного синхронизирующего провода в интерфейс автомата (рис № 2) позволяет использовать тактируемый регистр с двухступенчатыми триггерами, которые, в свою очередь, предотвращают возможные гонки в автомате.
2.3) На странице № 7 реализуем функциональную схему.
Набор элементов для физического синтеза.
В качестве элементной базы можно использовать регистры с разрядностью ≥ 7 и асинхронным сбросом, ПЗУ с разрядностью адресов ≥ 8 и разрядностью данных ≥ 7, например, соответственно, 74LS199 и 573РФ2.
Остается добавить, что работоспособность автомата была проверена в системе проектирования электронных схем CircuitMaker Pro 6.0
Литература.
Е.Угрюмов «Цифровая схемотехника», BHV 2000.
«12» апреля 2001г. _________________

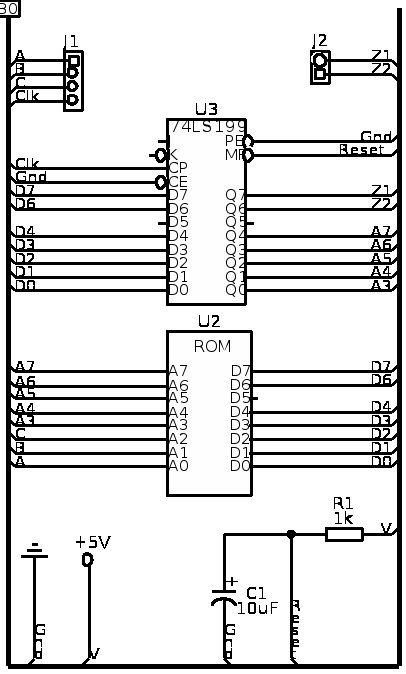

Схема автомата
Цепочка R>1>C>1> обеспечивает сброс регистра и приведение автомата в исходное состояние при включении питания.
