Эффект Холла (работа 1)

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ МОРСКОЙ

ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра физики

Реферат

на тему

Эффект Холла

Выполнил:

студент группы 32СУ1

Лазарев Герасим

Проверил:

преподаватель Скидан В.В.

2000

Содержание.

Общие сведения

Объяснение эффекта Холла с помощью электронной теории

Эффект Холла в ферромагнетиках

Эффект Холла в полупроводниках

Эффект Холла на инерционных электронах в полупроводниках

Датчик ЭДС Холла

Список используемой литературы

1.Общие сведения.

Эффектом Холла называется появление в провод­нике с током плотностью j, помещён­ном в магнитное поле Н, электрического поля Е_>х>, перпендикулярного Н и j. При этом на­пряжённость электрического поля, называемого ещё полем Холла, равна:

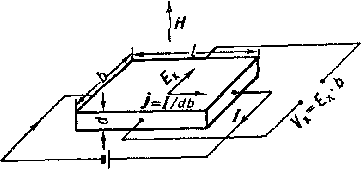

Рис 1.1

E_>x> = RHj sin a, (1)

где a угол между векторами Н и J (a<180°). Когда H^j, то величина поля Холла Е_>х> максимальна: E_>x> = RHj. Ве­личина R, называемая коэффициентом Холла, является основной характеристикой эффекта Холла. Эффект открыт Эдвином Гербертом Холлом в 1879 в тонких пла­стинках золота. Для наблюдения Холла эффекта вдоль прямоугольных пластин из иссле­дуемых веществ, длина которых l значитель­но больше ширины b и толщины d, про­пускается ток:

I = jbd (см. рис.);

здесь маг­нитное поле перпендикулярно плоскос­ти пластинки. На середине боковых граней, перпендикулярно току, распо­ложены электроды, между которыми из­меряется ЭДС Холла V_>x>:

V_>x> = Е_>х>b = RHj/d. (2)

Так как ЭДС Холла меняет знак на обратный при изменении направления магнитного поля на обратное, то Холла эффект относится к не­чётным гальваномагнитным явлениям.

Простейшая теория Холла эффекта объясняет появление ЭДС Холла взаимодействием носителей тока (электронов проводимости и дырок) с магнитным полем. Под дейст­вием электрического поля носители заряда приобретают направленное движе­ние (дрейф), средняя скорость которого (дрейфовая скорость) v_>др>¹0. Плотность тока в проводнике j = n*ev_>др>, где n — концентрация чи­сла носителей, е — их заряд. При наложе­нии магнитного поля на носители действу­ет Лоренца сила: F = e[Hv_>дp>], под действием которой частицы отклоняются в направлении, перпендикулярном v_>др>_> >и Н. В результате в обеих гранях провод­ника конечных размеров происходит на­копление заряда и возникает электростатическое поле — поле Холла. В свою очередь поле Холла действует на заряды и урав­новешивает силу Лоренца. В условиях равновесия eE_>x> = еНv_>др>, E_>x> =1/ne Hj, отсюда R = 1/ne (cм^з/кулон). Знак R сов­падает со знаком носителей тока. Для металлов, у которых концентрация носи­телей (электронов проводимости) близка к плотности атомов (n»10²²См^-3), R~10^-3(см³/кулон), у полупроводников кон­центрация носителей значительно меньше и R~10⁵ (см³/кулон). Коэффициент Холла R мо­жет быть выражен через подвижность носителей заряда m = еt/m* и удельную электропроводность s = j/E = еnv_>лр>/Е:

R=m/s (3)

Здесь m*— эффективная масса носи­телей, t — среднее время между двумя последовательными соударениями с рассеивающи­ми центрами.

Иногда при описании Холла эффекта вводят угол Холла j между током j и направлением суммарного поля Е: tgj= E_>x>/E=Wt, где W — циклотронная частота носи­телей заряда. В слабых полях (Wt<<1) угол Холла j»Wt, можно рассматривать как угол, на который отклоняется движу­щийся заряд за время t. Приведённая те­ория справедлива для изотропного про­водника (в частности, для поликристал­ла), у которого m* и t их— постоянные вели­чины. Коэффициент Холла (для изотроп­ных полупроводников) выражается через парциальные проводимости s_>э> и s_>д> и концентрации электронов n_>э> и дырок n_>д>:

_>> (a) для слабых полей

(4)

_> > (б) для сильных полей.

При n_>э> = n_>д>, = n для всей области магнитных полей :

_>>,

а знак R указывает на преобладающий тип про­водимости.

Для металлов величина R зависит от зонной структуры и формы Ферми поверхности. В случае замкнутых по­верхностей Ферми и в сильных магнит­ных полях (Wt»1) коэффициент Холла изо­тропен, а выражения для R совпадают с формулой 4,б. Для открытых поверхно­стей Ферми коэффициент R анизотропен. Одна­ко, если направление Н относительно кристаллографических осей выбрано так, что не возникает открытых сечений поверхности Ферми, то выражение для R аналогич­но 4,б.

2. Объяснение эффекта Холла с помощью электронной теории.

Если металлическую пластинку, вдоль которой течет постоянный электрический ток, поместить в перпендикулярное к ней магнитное поле, то между гранями, параллельными направлениям тока и поля возникает разность потенциалов U=j_>1>-j_>2> (смотри рис 2.1). Она называется Холловской разностью потенциалов (в предыдущем пункте – ЭДС Холла) и определяется выражением:

u_>h> =RbjB (2.1)

Здесь b — ширина пластинки, j — плотность тока, B — магнитная индукция поля, R — коэффициент пропорциональности, получивший название постоянной Холла. Эффект Холла очень просто объясняется электронной теорией, отсутствие магнитного поля ток в пластинке обусловливается электрическим полем Е_>о> (смотри рис 2.2). Эквипотенциальные поверхности этого поля образуют систему перпендикулярных к вектору Е_>о> скоростей. Две из них изображены на рисунке сплошными прямыми линиями. Потенциал во всех точках каждой поверхности, а следовательно, и в точках 1 и 2 одинаков. Носители тока — электроны — имеют отрицательный заряд, поэтому скорость их упорядоченного движения и направлена противоположно вектору плотности тока j.

При включении магнитного поля каждый носитель оказывается под действием магнитной силы F, направленной вдоль стороны b пластинки и равной по модулю

F=euB (2.2)

В результате у электронов появляется составляющая скорости, направленная к верхней (на рисунке) грани пластинки. У этой грани образуется избыток отрицательных, соответственно у нижней грани — избыток положительных зарядов. Следовательно, возникает дополнительное поперечное электрическое поле Е_>B>. Тогда напряженность этого поля достигает такого значения, что его действие на заряды будет уравновешивать силу (2.2), установится стационарное распределение зарядов в поперечном направлении. Соответствующее значение E_>B> определяется условием: eE_>B>=euB. Отсюда:

Е_>B>=uВ.

Поле Е_>B> складывается с полем Е_>о> в результирующее поле E. Эквипотенциальные поверхности перпендикулярны к вектору напряженности поля. Следовательно, они повернутся и займут положение, изображенное на рис. 2.2 пунктиром. Точки 1 и 2, которые прежде лежали на одной и той же эквипотенциальной поверхности, теперь имеют разные потенциалы. Чтобы найти напряжение воз­никающее между этими точками, нужно умножить расстояние между ними b на напряженность Е_>B>:

UH=bE_>B>=buB

Выразим u через j, n и e в соответствии с формулой j=neu. В результате получим:

U_>H>=(1/ne)bjB (2.3)

Последнее выражение совпадает с (2.1), если положить

R=1/ne (2.4)

Из (2.4) следует, что, измерив постоянную Холла, можно найти концентрацию носителей тока в данном металле (т. е. число носи­телей в единице объема).

Важной характеристикой вещества является подвижность в нем носителей тока. Подвижностью носителей тока называется средняя скорость, приобретаемая носителями при напряженности электри­ческого поля, равной единице. Если в поле напряженности Е носи­тели приобретают скорость u то подвижность их u_>0> равна:

U_>0>=u/E (2.5)

Подвижность можно связать с проводимостью_>>s и концентрацией носителей n. Для этого разделим соотношение j=neu на напряжённость поля Е. Приняв во внимание, что отношение j к Е дает s, а отношение u к Е - подвижность, получим:

s=neu_>0> (2.6)

Измерив постоянную Холла R и проводимость s, можно по формулам (2.4) и (2.6) найти концентрацию и подвижность носи­ли тока в соответствующем образце.

Рис 2.1

Рис 2.2

3. Эффект Холла в ферромагнетиках.

В ферромагнетиках на электроны про­водимости действует не только внешнее, но и внутреннее магнитное поле:

В = Н + 4pМ

Это приводит к особому ферромагнит­ному эффекту Холла. Экспериментально обнаруже­но, E_>x>= (RB + R_>а>M)j, где R — обык­новенный, a R_>a> — необыкновенный (ано­мальный) коэффициент Холла. Между R_>a> и удельным электросопротивлением ферромагнетиков установлена корреляция.

4. Эффект Холла в полупроводниках.

Эффект Холла наблюдается не только в металлах, но и в полупроводниках, причем по знаку эффекта можно судить о принадлеж­ности полупроводника к n- или p-типу, так как в полупроводниках n-типа знак носителей тока отрицательный, полупроводниках p-типа – положительный. На рис. 4.1 сопоставлен эффект Холла для образцов с положительными и отрицательными носителями. Направление магнитной силы изменяется на противоположное как при изменении направления движения заряда, так и при изменении его знака. Следовательно, при одинаковом направлении тока и поля магнитная сила, действующая на положительные и отрицательные носители, имеет одинаковое направление. Поэтому в случае положительных носителей потенциал верхней (на рисунке) грани выше, чем нижней, а в случае отрицательных носителей — ниже. Таким образом, определив знак холловской разности потенциалов, можно установить знак носителей тока. Любопытно, что у некоторых металлов знак U_>н> соответствует положительным носителям тока. Объяснение этой аномалии дает квантовая теория.

Рис 4.1

5. Эффект Холла на инерционных электронах в полупроводниках.

Предсказан новый физический эффект, обусловленный действием силы Лоренца на электроны полупроводника, движущегося ускоренно. Получено выражение для поля Холла и выполнены оценки холловского напряжения для реальной двумерной гетероструктуры. Выполнен анализ возможной схемы усиления холловского поля на примере двух холловских элементов, один из которых — генератор напряжения, а второй — нагрузка.

Известен опыт Толмена и Стюарта, в котором наблюдался импульс тока j, связанный с инерцией свободных электронов. При инерционном разделении зарядов в проводнике возникает электрическое поле напряженностью E. Если такой проводник поместить в магнитное поле B, то следует ожидать появления эдс, аналогичной эффекту Холла, обусловленной действием силы Лоренца на инерционные электроны.

В проводнике, движущемся с ускорением dv_>x>/dt, возникает ток j_>x> и поле E_>x>

_>>, (1)

_>>, (2)

где s = enm — проводимость, m — подвижность. В магнитном поле B(0; 0; B_>z>) возбуждается поле E_>y> = (1/ne) j_>x>B_>z> или

_>> (3)

Последнее выражение эквивалентно E_>y> = E_>x>mB_>z>.

Наиболее подходящий объект для экспериментального наблюдения эффекта — двумерные электроны в гетеросистеме n-Al_>x>Ga_>1-x>As/GaAs. В единичном образце (1x1 см²) в поле 1 Тл и m@ 10⁴ см² (В * с) для dv_>x>/dt @ 10 м/с² следует ожидать сигнал V_>y>@ 6*10^-11B, что вполне доступно для современной техники измерений.

Рассмотрим одну из возможностей усиления эффекта на примере двух холловских элементов, один из которых (I) является генератором поля Холла, а второй (II) —нагрузкой. Схема соединений холловских элементов I и II показана на рисунке.

Итак, в магнитном поле B_>z> (направление которого на рисунке обозначено знаком Å) в первом холловском элементе (I) возбуждается ток j⁽¹⁾_>x> , поле E⁽¹⁾_>x> и холловское поле E⁽¹⁾_>y>, даваемые выражениями (1)–(3). Замкнув потенциальные (холловские) контакты X_>1>-X_>1> на токовые контакты T_>2>-T_>2> холловского элемента II, в последнем дополнительно к первичному полю E⁽²⁾_>x> = E⁽¹⁾_>x>, определяемому выражением (2), имеем и поле E⁽¹⁾_>y>. Так что результирующее поле имеет два компонента — E⁽²⁾_>x> = E⁽¹⁾_>x>+ E⁽¹⁾_>y>. Это возможно, если холловский элемент I рассматривать как генератор напряжения, нагруженный на холловский элемент II. В этом случае должен выполняться режим ”холостого хода”, для чего необходимо выполнить условие R(X_>1>-X_>1>)<<R(T_>2>-T_>2>), где R — сопротивление между соответствующими контактами. В таком случае в холловском элементе II возбуждается поле

E⁽²⁾_>y>=(E⁽¹⁾_>y>+ E⁽¹⁾_>y>)mB_>z> (4)

Учитывая соотношение E⁽¹⁾_>y>=E⁽¹⁾_>x>mB_>z>, получаем

E⁽²⁾_>y>=(1+mB_>z>)mB_>z>E⁽¹⁾_>x> (5)

Непосредственное наблюдение эффекта, видимо, затруднено. Более реально осуществить опыты с вибрацией образца в магнитном поле. Полезный сигнал e_>y> при этом может быть отделен от наводки e^*_>y> по квадратичной зависимости от частоты колебаний w (наводка пропорциональна 1-й степени частоты колебаний).

В самом деле, для данной геометрии опыта (см рисунок) в магнитном поле B(0; 0; B_>z>) при изменении координаты x со временем по закону x = x_>0> cos wt, где w — частота задающего генератора, нагруженного на пьезоэлемент, и x_>0> — амплитуда колебаний последнего, имеем из соотношения (3)

_>> (6)

где l_>y> — расстояние между холловскими контактами образца (X_>1>-X_>1>) т. е. E_>y> = E_>y>l_>y>. Паразитная наводка e^*_>y>, возникающая в соединительных проводах в соответствии с законом электромагнитной индукции Фарадея, определяется выражением

_>> (7)

где l^*_>y> — эффективная длина соединительных проводников, включающих образец в схему измерений. Таким образом, полезный сигнал e_>y> имеет отличительные особенности по отношению к наводке e^*_>y>. Первая особенность это пропорциональность величине w², тогда как e^*_>y>»w. Одновременно e_>y> во времени изменяется синфазно, а e^*_>y> — противофазно напряжению задающего генератора. Существенно отметить, что масса, входящая в выражения (1)-(3), это масса свободного электрона; величина же подвижности m определяется эффективной массой.

Рис 5.1

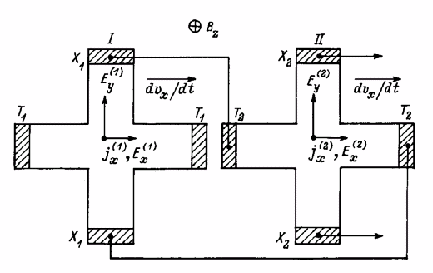

Схема усиления холловского поля из двух элементов I и II.

Указаны направления: знаком Å — магнитного поля B_>z>; стрелками — ускорения dV_>x>/dt; полей Холла E⁽¹⁾_>y> , E⁽²⁾_>y> ; плотностей тока j⁽¹⁾_>x> , j⁽²⁾_>x> .

6. Датчик ЭДС Холла.

Датчик ЭДС Холла – это элемент автоматики, радиоэлектроники и измерительной техники, используемый в качестве измерительного преобразователя, действие которого основано на эффекте Холла. Представляет собой тонкую прямоугольную пластину (площадь – несколько мм²), или пленку, изготовленную из полупроводника (Si, Ge, InSb, InAs), имеет четыре электрода для подвода тока и съёма ЭДС Холла. Чтобы избежать механических повреждений, пластинки Холла ЭДС датчика монтируют (а пленку напыляют в вакууме) на прочной подложке из диэлектрика (слюды, керамики). Для получения наибольшего эффекта толщина пластины (плёнки) делается возможно меньшей. Датчики ЭДС Холла применяют для бесконтактного измерения магнитных полей (от 10^-6 до 10⁵ Э). При измерении слабых магнитных полей пользуются Холла ЭДС датчиками, вмонтированными в зазоре ферро– или ферримагнитного стержня (концентратора), что позволяет значительно повысить чувствительность датчика. Так как в полупроводниках концентрация носителей зарядов (а следовательно, и коэффициент Холла) может зависеть от температуры, то в случае точных измерений необходимо либо термостатировать Холла ЭДС датчик, либо применять сильнолегированные полупроводники (последнее снижает чувствительность датчика).

При помощи Холла ЭДС датчика можно измерять любую физическую величину, которая однозначно связана с магнитным полем; в частности можно изменять силу тока, так как вокруг проводника с током образуется магнитное поле, которое можно измерить. На основе Холла ЭДС датчика созданы амперметры на токи до 100 кА. Кроме того Холла ЭДС датчики применяются в измерителях линейных и угловых перемещений, а также в измерителях градиента магнитного поля, магнитного потока и мощности электрических машин, в бесконтактных преобразователях постоянного тока в переменный, и, наконец, в воспроизводящих головках систем звукозаписи.
