Организация и расчёт КПН ОНПЛ
Министерство образования Республики Беларусь
Белорусский государственный университет
информатики и радиоэлектроники
Факультет компьютерного проектирования
Пояснительная записка
к курсовому проекту
по предмету: "Основы менеджмента"
на тему: "Организация и расчёт КПН ОНПЛ"
Выполнил:
студент группы 810202
Воронович А.В.
Минск 2001
Содержание
Введение
1. Определение типа производства
1.1 Краткое описание объекта производства и технологического процесса
1.2 Выбор и обоснование типа производства и вида поточной линии
2. Расчёт календарно-плановых нормативов
3. Расчет производственной площади и планирование участка
3.1 Расчет производственной площади участка
3.2 Планировка производственного участка
4. Расчет технико-экономических показателей
4.1 Расчет стоимости и амортизации основных производственных фондов
4.3 Расчет технико-экономических показателей
Заключение
Список используемой литературы
Введение
Основные производственные процессы в радиоэлектронном производстве протекают в следующих стадиях:
заготовительная стадия;
обрабатывающая стадия;
сборочная стадия;
регулировочно-настроечная стадия.
Сборочная стадия - это производственный процесс, в результате которого получаются сборочные единицы или готовые изделия. Предметом труда на сборочной стадии являются детали, узлы, сборочные единицы. Различают две основные формы организации сборки: стационарную и подвижную. Стационарная сборка узлов производится в специально закрепленном помещении на постоянных рабочих местах, подвижная - на месте производства сборочных единиц и комплектующих. Орудия труда на участке серийной сборки простые.
В организации производственного процесса на любом предприятии в любом его цехе лежит рациональное сочетание в пространстве и времени всех основных, вспомогательных и обслуживающих процессов. Это позволяет выпустить продукцию при минимальных затратах живого и овеществленного труда. Особенности и методы этого сочетания различны на различных предприятиях в различных производственных условиях, однако, при всем их разнообразии они подчиняются общим принципам: специализации: пропорциональности, параллельности, прямоточности, непрерывности, ритмичности, автоматичности, стандартизации, профилактики, гибкости, оптимальности.
Поточное производство - это такая форма организации производства, при которой технологический процесс совершается непрерывно и ритмично на расположенных в технологической последовательности рабочих местах с закреплением за каждым отдельных операций. Поточное производство - наиболее прогрессивный метод организации производства, позволяющий обеспечить высокую степень непрерывности и параллельности процесса, что снижает длительность производственного цикла, повышает производительность труда, уменьшает себестоимость изготовления продукции.
Наиболее широкое применение поточные методы работы нашли в массовом и крупносерийном производствах, они могут применяться также в серийном и мелкосерийном производствах.
В данной курсовой работе предусматривается организация и расчет параметров однопредметной непрерывно-поточной линии. Однопредметная непрерывно-поточная линия (ОНПЛ) является необходимым элементом на многих видах производства, поэтому правильная ее организация является одной из важнейших задач, стоящих перед руководством предприятия. В решении этой задачи большую роль играют технико-экономические расчеты. С их помощью можно рассчитать важнейшие показатели ОНПЛ заранее, определить наиболее тонкие места в ее организации и откорректировать соответствующие решения еще на этапе проектирования.
Оборудование на ОНПЛ простое, состоит в основном из сборочных столов, вспомогательных предметов и др. Расположение оборудования производится с учетом возможности обеспечения подвоза комплектующих и других организационных и экономических факторов.
1. Определение типа производства
1.1 Краткое описание объекта производства и технологического процесса
Предметом сборки однопредметной непрерывно-поточной линии является блок питания А.
Блок питания А применяется в радиоэлектронной аппаратуре. Габаритные размеры блока 320х180 мм. Вес блока - 3 кг. Используемые материалы, комплектующие изделия и полуфабрикаты представлены в табл.1.1 и 1.2 Технологический процесс представлен в табл.1.3 Варианты технологических процессов по нормам времени представлены в табл.1.4
Месячная программа выпуска данного изготавливаемого изделия N>В> = 28000. Количество рабочих дней в месяце - 21, режим работы - двухсменный.
Таблица 1.1 - Цены и нормы расхода материалов для технологического изготовления блока питания
Наименование |
Марка, Профиль |
Единицы измерения |
Норма расхода на комплект |
Оптовая цена, руб. |
1. Провод |
НВ-020 |
м |
0.5 |
150 |
2. Флюс |
ФКСН |
кг |
0.001 |
1.000 |
3. Олово |
- |
кг |
0.003 |
2.000 |
4. Спирт |
- |
л |
0.001 |
10.000 |
5. Припой |
ПОС-40 |
кг |
0.08 |
1.000 |
Таблица 1.2 - Цены и нормы расхода комплектующих изделий и полуфабрикатов для технологического процесса изготовления блока питания
Наименование |
ГОСТ, Марка |
Норма расхода на комплект |
Оптовая цена за ед., руб. |
1. Трансформатор |
ТН1 46/220 |
2 |
5.000 |
2. Реле |
РЭН 29-11 |
3 |
400 |
3. Вилка |
РШ1П |
1 |
300 |
4. Транзистор |
КТ 603В |
4 |
150 |
5. Конденсатор |
К50-6 |
2 |
100 |
6. Печатная плата |
- |
1 |
1.000 |
Таблица 1.3 - Технологический процесс электромонтажа блока питания
Номер и содержание операции |
Разряд работы |
Приспособления, инструменты, оборудование |
1. Изготовить шаблон вязки жгута. Количество штырьков - 51 |
3 |
Гаечный ключ |
2. Закрепить узлы начала провода за штырёк на жгуте согласно чертежу и таблице соединений |
3 |
Пинцет |
3. Развести провод по трассе на жгут согласно чертежу и таблице соединений |
3 |
Вручную |
4. Закрепить второй конец провода за соответствующий штырёк узлом, оставив бирку с порядковым номером на конце провода |
3 |
Пинцет |
5. Обрезать излишек провода, оставив запас на 1-2 перепайки |
3 |
Остро-губцы |
6. В целях предотвращения совпадении маркировочных бирок завязать на обоих концах провода по узлу |
3 |
Вручную |
7. Жгуты вязать нитками двойным узлом. Шаг вязки 10-15 мм. Длина провязываемой части жгута - 0.8 м |
3 |
Ключ монтажный |
8. Снять изоляцию с концов провода на длину 5-8 мм |
3 |
Эл. обжигалка |
9. Скрутить жилы провода вдоль продольной оси |
3 |
Пинцет |
10. Флюсовать жилы проводов. Количество жил - 140 |
3 |
Ванна для флюсования |
11. Лудить жилы проводов погружением в припой ПОС40. Температура припоя 250°С |
3 |
Эл. лудилка |
12. Уложить жгут в раму блока согласно монтажному чертежу. Отрегулировать положение жгута |
3 |
пинцет |
Таблица 1.4 - Нормы времени на технологический процесс изготовления блока питания
Номер операции |
Тшт, мин |
1 |
0.7 |
2 |
0.7 |
3 |
0.2 |
4 |
0.5 |
5 |
1.4 |
6 |
0.7 |
7 |
0,7 |
8 |
0,7 |
9 |
0,7 |
10 |
0,7 |
11 |
0,7 |
12 |
0,7 |
Итого общее время Тшт. - 8.4 мин.
1.2 Выбор и обоснование типа производства и вида поточной линии
Форма организации производственного процесса на участке (цехе) определяется, как правило, типом производства. Тип производства - это степень постоянства загрузки рабочих мест, линии, участка, цеха, завода одной и той же работой. Различают три типа производства: массовый, серийный, единичный.
Правильное определение типа производства на участке позволяет выбрать эффективную форму его организации. Основой для определения типа производства являются программа выпуска, вид изделия и трудоемкость его изготовления. Показателями для определения типа производства могут служить коэффициенты специализации (), массовости ().
Коэффициент массовости () определяется по формуле:
; (1)
где - количество операций по данному технологическому процессу.
- норма штучного времени -й операции с учетом коэффициента выполнения норм времени, ;
- такт (ритм) выпуска изделий, определяется по формуле:
; (2)
где - месячная программа выпуска запускаемого изделия, считаем равным 28000
- месячный эффективный фонд времени работы оборудования, определяется по формуле:
; (3)
где - сменность работы (двухсменный);
- количество дней в плановый период;
- продолжительность рабочего дня, ;
K>П.О. >>- >коэффициент, учитывающий время простоя оборудования в плановом ремонте (K>П.О. >= 0.98).
Подставив все значения в формулу (3), получаем:
.
Подставив все значения в (2), получаем:
.
Следовательно, коэффициент массовости по формуле (1) равен:
.
Коэффициент специализации () определяется по формуле:
; (4)
где - количество операций по технологическому процессу;
- количество рабочих мест (единиц оборудования), необходимых для выполнения данного технологического процесса (рассчитывается по формуле (5)).
Подставив значения в формулу (4), получаем:
.
Так как Км =1 и Ксп=1, то тип производства массовый, в связи с тем, что каждая операция технологического процесса полностью загружает минимум одно рабочее место на протяжении всего планируемого периода. Следовательно, целесообразна организация поточного производства. Видом поточной линии будет однопредметная непрерывно-поточная линия.
Так как в задании время выполнения технологических операций равно или кратно такту (ритму) потока, и отклонения не превышают 5-7%, то технологический процесс будет синхронным.
2. Расчёт календарно-плановых нормативов
Однопредметные непрерывно-поточные линии (ОНПЛ) применяются в массовом и крупносерийном типах производства, когда нормы времени операций равны или кратны такту (ритму). Предметы труда перемещаются с одного рабочего времени на другое без пролёживания, каждая операция постоянно закреплена за определенным рабочим местом, рабочие места расположены в порядке следования технологического процесса.
Основной состав календарно-плановых нормативов ОНПЛ: такт или ритм потока; количество рабочих мест по операциям и по всей поточной линии; скорость движения конвейера; период конвейера; величина заделов; длительность производственного цикла; стандарт-план ОНПЛ; темп поточной линии.
Такт поточной линии определяется по формуле (3). Его величина зависит от программы выпуска изделий и эффективного фонда работы времени работы поточной линии. Он определяется как произведение такта на размер транспортной партии.
Расчет необходимого количества рабочих мест для однопредметных непрерывно-поточных линий производится по формуле:
; (5)
где - норма штучного времени на данной -й операции с учетом коэффициента выполнения норм (), ; - такт поточной линии, . Подставив значения в формулу, получаем:
.
Если нормы времени на операциях равны или кратны такту, то при расчете количества рабочих мест получаем целые числа. В случае если процесс не полностью синхронизирован, то полученное по расчету число рабочих мест после соответственного анализа округляется до целого числа в большую или меньшую сторону (примем = 12).
Коэффициент загрузки рабочих мест на каждой данной -й операции определяется по формуле:
; (6)
где - расчетное количество рабочих мест на -й операции;
- принятое количество рабочих мест на -й операции.
Так как нормы времени равны или кратны такту, то коэффициент загрузки рабочих мест равен единице для всех операций ().
Средний коэффициент загрузки рабочих мест по поточной линии определяется по формуле:
; (7)
Расчет потребного количества оборудования (рабочих мест) и коэффициент загрузки представлен в таблице 2.1.
Таблица 2.1 - Расчет потребного количества оборудования (рабочих мест) и коэффициент загрузки
Номер и содержание операции |
Норма штучного времени (t>шт>), мин |
Такт линии (r>нл>), мин/шт |
Количество единиц оборудования (раб. мест) |
Коэффициент загрузки рабочих мест, оборудования К>з> |
|
Расчетное С>р> |
Принятое С>пр> |
||||
1. Изготовить шаблон вязки жгута. Количество штырьков - 51 |
0.7 |
0.7 |
1 |
1 |
1 |
2. Закрепить узлы начала провода за штырёк на жгуте согласно чертежу и таблице соединений |
0.7 |
0.7 |
1 |
1 |
1 |
3. Развести провод по трассе на жгут согласно чертежу и таблице соединений. Закрепить второй конец провода за соответствующий штырёк узлом, оставив бирку с порядковым номером на конце провода |
0.2+0.5 |
0.7 |
1 |
1 |
1 |
4. Обрезать излишек провода, оставив запас на 1-2 перепайки |
1.4 |
0.7 |
2 |
2 |
1 |
5. В целях предотвращения совпадении маркировочных бирок завязать на обоих концах провода по узлу |
0.7 |
0.7 |
1 |
1 |
1 |
6. Жгуты вязать нитками двойным узлом. Шаг вязки 10-15 мм. Длина провязываемой части жгута - 0.8 м |
0,7 |
0.7 |
1 |
1 |
1 |
7. Снять изоляцию с концов провода на длину 5-8 мм |
0,7 |
0.7 |
1 |
1 |
1 |
8. Скрутить жилы провода вдоль продольной оси |
0,7 |
0.7 |
1 |
1 |
1 |
9. Флюсовать жилы проводов. Количество жил - 140 |
0,7 |
0.7 |
1 |
1 |
1 |
10. Лудить жилы проводов погружением в припой ПОС40. Температура припоя 250°С |
0,7 |
0.7 |
1 |
1 |
1 |
11. Уложить жгут в раму блока согласно монтажному чертежу. Отрегулировать положение жгута |
0,7 |
0.7 |
1 |
1 |
1 |
Итого: 8.4 12 12
При организации поточного производства, особенно непрерывно-поточного, должен строго выдерживаться режим, заключающийся в подаче изделий на рабочие места равными партиями через равные промежутки времени. Это условие выполняется только в том случае, если в качестве транспортных средств используются конвейеры: транспортные, распределительные, рабочие, пульсирующие.
Скорость непрерывно движущихся конвейеров (для выполнения операций предметы труда снимаются с ленты) определяется по формуле:
; (8)
где - шаг конвейера (расстояние между осями смежно расположенных на конвейере предметов труда), зависит от габаритов изделия, ;
- такт поточной линии, .
Расстояние между смежно-расположенными предметами на линии , равное шагу конвейера, можно принимать при одностороннем расположении рабочих мест - , при двустороннем - . Для нашего случая выбираем двустороннее расположение рабочих мест.
Подставив значения в формулу, получаем:
.
Определим период конвейера. Период конвейера это наименьшее общее кратное числа рабочих мест.д.ля нашего случая - 2. Период конвейера используется для адресации изделий на конвейере. Для этого лента конвейера размечается так, чтобы период в длине ленты укладывался целое число раз (см. рисунок 1).
После разметки конвейера необходимо провести закрепление номеров периода за каждым рабочим местом, в соответствии с которыми каждый рабочий должен брать и класть предметы труда на ленту.
Порядок закрепления номеров по данному примеру показан в таблице 1.6
Таблица 2.2 - Порядок закрепления номеров разметочных знаков за рабочими местами распределительного конвейера
Номер операции |
Число рабочих мест на операции |
Номера рабочих мест |
Число закрепленных знаков за рабочим местом |
Последовательность закреплённых знаков за каждым рабочим местом |
1 |
1 |
1 |
2 |
1,2 |
2 |
1 |
2 |
2 |
1,2 |
3 |
1 |
3 |
2 |
1,2 |
4 |
2 |
4 5 |
1 1 |
1 2 |
5 |
1 |
6 |
2 |
1,2 |
6 |
1 |
7 |
2 |
1,2 |
7 |
1 |
8 |
2 |
1,2 |
8 |
1 |
9 |
2 |
1,2 |
9 |
1 |
10 |
2 |
1,2 |
10 |
1 |
11 |
2 |
1,2 |
11 |
1 |
12 |
2 |
1,2 |
После определения периода конвейера, разметки ленты и закрепления разметочных знаков за рабочими местами, необходимо рассчитать рабочую и полную длину ленты конвейера.
Рабочая длина ленты распределительного конвейера определяется по формуле:
; (9)
где - принятое количество рабочих мест, ;
- шаг конвейера, .
Подставив все значения в формулу (9), получаем:
.
Полная длина ленты конвейера распределительного конвейера должна быть несколько больше двойной рабочей длины ленты и согласована с условием распределения, определяется по формуле:
; (10)
где - постоянное число, равное 3,14;
- диаметр натяжного и приводного барабанов, примем Д = 0.4 м;
- число повторений периода на общей длине ленты конвейера равно 13; - период конвейера равен 2.
Подставив значения в формулу (10) получим:
.
Если оба условия не удовлетворяются, то корректируется шаг конвейера .
Длительность производственного цикла на поточных линиях определяется графически (составляется стандарт план работы линии) и аналитическим способом.
Производственный цикл - отрезок времени от поступления предмета труда на первую операцию поточной линии до выхода с нее.
Определяется длительность производственного цикла аналитическим способом по формулам в зависимости от движения предмета перед первой и после последней операцией и графически (приложение рис.1).
Так как обработка изделия начинается непосредственно с первого рабочего места без лишнего интервала движения после операции, длительность цикла определяется по формуле:
; (11)
Из (11) следует:
На однопредметных непрерывно-поточных линиях создаются заделы трех видов: технологический, транспортный, резервный (страховой).
Технологический задел соответствует тому числу изделий, которое в каждый данный момент времени находится в процессе обработки на рабочих местах.
При поштучной передаче изделий он соответствует числу рабочих мест и определяется по формуле:
; (12)
При передаче партиями величина технологического задел, определяется, как произведение числа принятых мест на размер партии.
Из (12) следует, что:
Технологический задел - это количество изделий, которое в каждый данный момент находится на конвейере в процессе транспортировки. При поштучной передаче изделий задел равен:
; (13)
Из (13) получаем:
При передаче изделий транспортными партиями величина задела при поштучной передаче изделий - умножается на размер партии. На непрерывно-поточных линиях с применением пульсирующего или рабочего конвейера транспортный задел совпадает с технологическим. Резервный задел создается на линиях на наиболее ответственных и нестабильных по времени выполнения операций, а также на контрольных пунктах. Величина резервного задела определяется по формуле:
; (14)
где - программа выпуска изделий, . Из (14):
Общая величина задела на непрерывно-поточной линии определяется по формуле:
(15)
Из (15):
Величина незавершенного производства на однопредметных непрерывно-поточных линиях определяется по формуле:
; (16)
где - общая суммарная величина задела, ; - суммарная норма времени по всем операциям технологического процесса,
Величина незавершенного производства в денежном выражении определяется по формуле:
; (17)
где С>z> - цеховая себестоимость изделия, находящегося в заделе, равная 0,85С>Ц>
руб.
Производительность поточной линии определяется через величину, обратную такту (ритму), называемую темпом. Темпы - это количество изделий, сходящих с линии за единицу времени, определяется по формуле:
; (18)
где - такт поточной линии, Подставив значения в (18), получаем:
Часовую производительность конвейера в единицах массы можно определить по формуле:
; (19)
где - средний вес единицы продукции, .
Мощность, потребляемая конвейером, определяется по формуле:
; (20)
где - мощность, потребляемая конвейером, измеряемая в , определяется по формуле:
; (21)
где - полная длина конвейера, ; - скорость движения конвейера, ; - вес ленты конвейера (в расчетах принимается в пределах ); - часовая производительность конвейера.
Из (20) получаем:
.
Стандарт-план работы линии приведён на листе 1 ГЧ.
3. Расчет производственной площади и планирование участка
3.1 Расчет производственной площади участка
Производственная площадь участка (цеха), занимаемая поточной линией, включает непосредственную площадь, занимаемую оборудованием исходя из его габаритных размеров и дополнительную площадь, занимаемую проходами, проездами и вспомогательным оборудованием и хозяйственным инвентарем (устройствами ЧПУ, магазинами для хранения инструментов, приспособлений, деталей (заделов), занятую приборами для контроля качества продукции и др.).
Размер производственной площади определяется на основе технологической планировки оборудования и рабочих мест и исходя из норм удельной площади на единицу оборудования и количества единиц оборудования. Нормы удельной площади устанавливаются на единицу оборудования исходя из того, к какой группе станков оно относится, и включает всю дополнительную площадь. Все станки в зависимости от габаритных размеров подразделяются на три группы: мелкие, средние и крупные. Для мелких станков нормы удельной площади устанавливаются в размере 5-12 м2; для средних станков - 12-25 м2; для крупных станков - 25-45 м2; для верстаков - 3-5 м2. После определения размера производственной площади участка выбирается его длина и ширина, при этом учитывается, что ширина пролетов в цехе 9 м, 12 м и 15 м, а шаг колонн равен 6 м. Выберем размер участка 13х6. Тогда площадь участка получается равной 81 м2. Затем производится окончательная расстановка оборудования с учетом соблюдения норм и условий. Расчет производственной площади произведем в табличной форме (табл.3.1)
Таблица 3. 1 - Расчет производственной площади
№пп |
Наименование оборудования |
Габаритные размеры, мм. |
Количество единиц оборудования (С>пр>), шт |
Норма удельной площади, м2/шт. f>i> |
Производственная площадь участка (S), м2 |
1 |
Верстак |
1200x700 |
9 |
5 |
45 |
2 |
электрообжигалка |
1200x700 |
1 |
5 |
5 |
3 |
ванна для флюсования |
1200x700 |
1 |
5 |
5 |
4 |
электролудилка |
1200x700 |
1 |
5 |
5 |
итого |
12 |
60 |
Планировка участка считается выполненной правильно, если удовлетворяется условие:
; (22)
где - площадь участка, полученная по результатам технологической планировки, ;
- количество станков й группы на участке, ;
- удельная площадь на один станок й группы оборудования, ;
- количество групп станков, .
Исходя из норм производственной площади, установленных предприятиями-изготовителями, используются следующие нормы производственной площади: верстак - 5 м2, электрообжигалка - 5 м2, электролудилка - 5 м2, ванна для флюсования - 5 м2.
Из (22) получаем:
Определив производственную площадь участка, необходимо рассчитать вспомогательную площадь, занимаемую под конторские и бытовые помещения. Она, как правило, составляет 30-45% от производственной площади.
3.2 Планировка производственного участка
Планировка участка - это план расположения технологического оборудования и рабочих мест. На плане должны быть также показаны:
строительные элементы (стены, колонны, дверные и оконные проемы и т.д.);
основной производственный инвентарь (верстаки, плиты, складочные площадки);
подъемно-транспортные устройства (мостовые и другие краны, конвейеры, монорельсы, электрокары, робоэлектрокары и др.).
При планировке необходимо предусмотреть удобные подходы к станкам для проведения ремонта и обслуживания; выделить необходимые площади для размещения накопителей деталей (заделов) и подходы к ним; площади для размещения устройств ЧПУ, устройств управления, магазинов для хранения инструментов и приспособлений; места для проведения контроля качества продукции. Расстановка оборудования зависит от конструкции производственного здания и характера изготавливаемых деталей и изделий, а также от характера и вида используемого оборудования и транспортных средств. Планировка данного производственного участка приведена на листе 2 ГЧ.
4. Расчет технико-экономических показателей
4.1 Расчет стоимости и амортизации основных производственных фондов
Основными производственными фондами называются средства труда, которые участвуют в производстве длительный период времени, сохраняя свою натурально вещественную форму, и постоянно переносят свою стоимость на изготавливаемую продукцию частями по мере снашивания. К ним относятся:
здание, занимаемое под основное и вспомогательное производство;
технологическое оборудование и рабочие машины, с помощью которых, изменяется форма или свойства предметов труда;
энергетическое оборудование (трансформаторы, электромоторы и т.п.);
транспортные средства всех видов (автомобили, электрокары, конвейеры, краны всех видов и т.п.);
измерительные и регулирующие приборы и устройства, предназначенные для измерения, регулирования и контроля различных параметров изделий; дорогостоящий инструмент и приспособления со сроком службы более года;
производственный и хозяйственный инвентарь (верстаки, контейнеры, предметы противопожарного назначения) со сроком службы более года;
прочие неучтенные основные производственные фонды.
Расчет стоимости здания производится исходя из общей площади, занимаемой участком, и стоимости 1 кв. м. площади (приведен в табл.4.1).
Таблица 4. 1 - Расчет стоимости здания
Элементы расчета |
Стоимость 1 м2 здания, руб. /м2 |
Площадь, занимаемая зданием, м2 |
Стоимость здания, руб. |
1. Производственная площадь |
50.000 |
60 |
3.000.000 |
2. Вспомогательная площадь |
30.000 |
21 |
630.000 |
ИТОГО |
- |
81 |
3.630.000 |
Расчет затрат на рабочие машины и технологическое оборудование производится исходя из оптовой цены единицы машины и оборудования и количества единиц машин и оборудования данной модели. К цене оборудования добавляются затраты на упаковку, транспортировку, монтаж, пуск, наладку в размере 10-15% от цены оборудования. Примем 12%.
Таблица 4.2 - Расчет стоимости рабочих машин и технологического оборудования
Наименование |
Кол. шт. |
Оптовая |
Затраты на упаковку, транспортировку, монтаж, пуск, наладку, руб. |
Первоначальная стоимость техники, руб. |
|
Цена единицы, руб. |
Цена принятого количества, руб. |
||||
Верстак |
9 |
210.000 |
1.890.000 |
201.600 |
2.091.600 |
Электролудилка |
1 |
1.700.000 |
1.700.000 |
204.000 |
1.904.000 |
Электрообжигалка |
1 |
1.300.000 |
1.300.000 |
156.000 |
1.456.000 |
Ванна для флюсования |
1 |
5.50.000 |
550.000 |
66.000 |
616.000 |
Итого: |
12 |
- |
5.440.000 |
627.600 |
6.067.600 |
После определения затрат на здание, рабочие машины и технологическое оборудование производится расчет затрат на остальные виды основных производственных фондов и расчет амортизационных отчислений.
Таблица 4.3 - Расчет стоимости производственных фондов и амортизационных отчислений
Наименование групп основных производственных фондов |
Структура основных производ-ственных фондов, % |
Балансовая стоимость производственных фондов, рассчитанная прямым счетом, руб. |
Расчетная балансовая стоимость основных производственных фондов, руб. |
Норма амортизации в год,% |
Сумма амортизационных отчислений в месяц, руб. |
1. Здание |
34 |
3.630.000 |
3.630.000 |
3.1 |
112.530 |
2. Сооружения |
3 |
5.360.294 |
2.7 |
144.727 |
|
3. Передаточные устройства |
2.7 |
4.824.265 |
10.5 |
506.548 |
|
4. Машины и оборудование |
56 |
6.067.600 |
6.067.600 |
9.1 |
552.152 |
5. Транспортные средства |
2 |
344.564 |
16 |
55.130 |
|
6. Прочие основные производственные фонды |
2.3 |
396.249 |
15 |
59.437 |
|
Итого: |
100 |
- |
20.622.972 |
- |
1.430.524 |
Расчет доли амортизации , включаемой в себестоимость единицы продукции и в добавленную себестоимость, производится по формуле (допускаем, что на себестоимость единицы продукции переносится амортизация только данного участка):
(23)
где - сумма амортизационных отчислений по всем видовым группам основных производственных фондов в месяц, руб.;
- месячный выпуск продукции, шт.;
(руб.)
4.2 Расчет себестоимости и отпускной цены единицы продукции
Себестоимость единицы продукции - выраженная в денежной форме сумма затрат на ее производство и реализацию.
Все затраты, включаемые в себестоимость единицы продукции, разнообразны по своему составу. Это вызывает необходимость их классификации по определенным статьям расходов. Каждая статья расходов указывает целевое назначение затрат и их связь с процессом производства.
Расчет статьи затрат “Сырье и материалы за вычетом реализуемых отходов" производится по формуле:
(23)
где - норма расхода материала i-го вида на одно изделие в принятых единицах измерения;
- количество реализуемого отхода материала i-го вида при изготовлении изделия в принятых единицах измерения;
и - соответственно цены единицы i-го вида материала и i-го вида отходов, руб.;
- коэффициент, учитывающий транспортно заготовительные расходы при приобретении материалов (3-5% от стоимости материала).
Возвратные расходы принимаются из расчета 0.5 - 1% от всех затрат.
Расчет данной статьи представлен в табл.4.4
Таблица 4.4 - Расчет затрат на сырье и материалы за вычетом реализуемых отходов
Наименование |
Марка, профиль |
Ед. измерения |
Норма расхода на комплект |
Оптовая цена, руб. |
Сумма затрат |
Провод |
НВ-020 |
к |
0.5 |
150 |
75 |
Флюс |
ФКСН |
кг |
0.001 |
1.000 |
1 |
Олово |
--- |
кг |
0.003 |
2.000 |
6 |
Спирт |
--- |
л |
0.001 |
10.000 |
10 |
Припой |
ПОС-40 |
кг |
0.08 |
1.000 |
80 |
Итого |
172 |
||||
Транспортно-заготовительные расходы |
8.6 |
||||
Всего затрат |
180.6 |
||||
Возвратные расходы |
1.8 |
||||
Всего с учетом возвратных расходов |
178.8 |
Расчет статьи затрат “Покупные комплектующие изделия, полуфабрикаты, производственные услуги” осуществляются аналогично предыдущей статье в табличной форме (табл.4.5).
Таблица 4.5 - Расчет затрат на покупные комплектующие изделия и полуфабрикаты
Наименование |
ГОСТ, марка |
Кол-во на комплект, шт. |
Оптовая цена за единицу, руб. |
Сумма затрат, руб. |
Трансформатор |
ТНI 46/220 |
2 |
5000 |
10000 |
Реле |
РЭН 29-11 |
3 |
400 |
1200 |
Вилка |
РШ1П |
1 |
300 |
300 |
Транзистор |
КТ 603 В |
4 |
150 |
600 |
Конденсатор |
К50-6 |
2 |
100 |
200 |
Печатная плата |
--- |
1 |
1000 |
1000 |
Итого |
13300 |
В состав статьи “Основная заработная плата основных производственных рабочих" включается как прямая (тарифная) зарплата, так и доплата по сдельно-премиальной (сдельно-прогрессивной) системе. Размер премий, выплачиваемый рабочим из фонда заработной платы при 100-процентном выполнении плана можно принять равным 20-30% от прямого фонда зарплаты.
Прямой фонд зарплаты по работам, оплачиваемым сдельно, определяется на основе трудоемкости и часовых тарифных ставок соответствующих определенным разрядам работ.
; (25)
где - число разрядов работ по операциям;
- норма времени на операцию по - му виду работ, ;
- часовая тарифная ставка -го разряда, ;
Прямой и основной фонд заработной платы рассчитан в табл.4.6
Таблица 4.6 - Расчет основной заработной платы производственных рабочих-сдельщиков
№ пп |
Наименование операции |
Разряд работ |
Норма времени (t>шт>>i>) мин. |
Часовая тарифная ставка, руб. |
Сумма зарплаты, руб. |
01 |
Изготовить шаблон вязки жгута. Количество штырьков-51. |
3 |
0.7 |
74 |
0.86 |
02 |
Закрепить узлы начала проводов за штырек на жгуте согласно чертежу и таблице соединений. |
3 |
0.7 |
74 |
0.86 |
03 |
Развести провод по трассе на жгут согласно чертежу и таблице соединений. Закрепить второй конец провода за соответствующий штырек узлом, оставив бирку с порядковым номером на конце провода. |
3 |
0.2 0.5 |
74 74 |
0.86 |
04 |
Обрезать излишек провода, оставив запас на 1-2 перепайки. |
3 |
1.4 |
74 |
1.73 |
05 |
В целях предотвращения спадания маркировочных бирок завязать на обоих концах провода по узлу. |
3 |
0.7 |
74 |
0.86 |
06 |
Жгуты вязать нитками двойным узлом. Шаг вязки 10-15мм. Длина провязываемой части жгута - 0,8м. |
3 |
0.7 |
74 |
0.86 |
07 |
Снять изоляцию с концов проводов на длину 5-8мм. |
3 |
0.7 |
74 |
0.86 |
8 |
Скрутить жилы проводов вдоль продольной оси. |
3 |
0.7 |
74 |
0.86 |
9 |
Флюсовать жилы проводов. Количество жил - 140 |
3 |
0.7 |
74 |
0.86 |
10 |
Лудить жилы проводов погружением в припой ПОС 40. Температура припоя - 250С. |
3 |
0.7 |
74 |
0.86 |
11 |
Уложить жгут в раму блока согласно монтажному чертежу. Отрегулировать положение жгута. |
3 |
0.7 |
74 |
0.86 |
Итого прямой фонд заработанной платы |
10.33 |
||||
Премии за выполнение плана |
2.07 |
||||
Всего основная заработанная плата |
12.4 |
Затраты, относящиеся к косвенным, не могут быть перенесены на себестоимость продукции прямым способом. В этом случае эти затраты переносятся пропорционально какой-либо базе, за который принимается одна из статей прямых затрат.
Наиболее часто в качестве такой статьи выступает статья “Основная зарплата основных производственных рабочих”.
К косвенным статьям относятся:
дополнительная зарплата основных производственных рабочих;
основная и дополнительная зарплата прочих категорий работников - кроме основных производственных рабочих, в изготовлении продукции принимают участие и другие категории ППП. Затраты по этой статье можно рассчитать с помощью коэффициента, учитывающего соотношение заработной платы прочих категорий работающих и заработной платы основных производственных рабочих.
отчисления в фонд социальной защиты - производится со всех сумм выплат работающих в размере установленного норматива (35%).
чрезвычайный налог - производится со всех сумм выплат работающих в размере установленного норматива (4%).
отчисления в фонд занятости населения - производится со всех сумм выплат работающих в размере установленного норматива (1%).
отчисления в фонд ведомственных дошкольных учреждений - производится со всех сумм выплат работающих в размере установленного норматива (5%).
возмещение износа специнструмента и спецоснастки - определяется исходя из установленного норматива к основной заработной плате производственных рабочих.
амортизационные отчисления - определяется исходя из балансовой стоимости основных производственных фондов и норм амортизации.
накладные (косвенные) расходы - определяется исходя из установленного норматива к основной заработной плате производственных рабочих.
прочие производственные расходы - включает затраты на гарантийный ремонт и гарантийное обслуживание техники и другие виды затрат. В расчете можно величину этих затрат определить укрупнено, приняв равным 0,5-2% от суммы затрат по всем предыдущим статьям.
Суммированием всех предыдущих статей определяем производственную себестоимость продукции.
В состав статьи “Внепроизводственные расходы" включаются затраты на упаковку и транспортировку продукции до места ее отправления на реализацию и другие виды расходов. В расчете величину этих затрат можно определить укрупнено, приняв равными 1-2% от производственной себестоимости.
Методика и расчет себестоимости единицы продукции и отпускной цены единицы продукции приведена в табл.4.7
Таблица 4.7 - Расчет себестоимости и отпускной цены продукции
Наименование статей затрат |
Условное обозначение |
Сумма, руб. |
Методика расчета или источник информации |
1. Сырье и материалы за вычетом реализуемых отходов |
|
178.8 |
см. табл.4.4 |
2. Покупные комплектующие изделия, полуфабрикаты, производственные услуги |
|
13300 |
см. табл.4.5 |
3. Основная зарплата основных производственных рабочих |
|
12.4 |
см. табл.4.6 |
4. Дополнительная зарплата основных производственных рабочих |
|
2.48 |
|
5. Основная и дополнительная зарплата прочих категорий работников |
|
29.76 |
|
6. Отчисления в фонд социальной защиты |
|
15.624 |
|

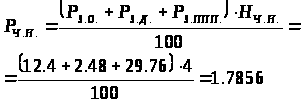

7. Чрезвычайный налог |
|
1.7856 |
|
8. Отчисления в фонд занятости населения |
|
0.4464 |
|
9. Отчисления в фонд ведомственных дошкольных учреждений |
|
2.232 |
|
10. Возмещение износа специнструмента и спецоснастки (10% от ) |
|
1.24 |
|
11. Амортизационные отчисления |
|
51.1 |
см. табл.4.3 |
12. Накладные (косвенные) расходы (90% от ) |
|
11.78 |
|
13. Прочие производственные расходы ( (0.5-2)% от суммы статей 1-12) |
|
204.115 |
|
Итого: производственная себестоимость |
|
13811.763 |
|
14. Внепроизводственные расходы (=2% от ). |
|
276.235 |
|
Итого: полная себестоимость продукции |
|
14087.998 |
|
15. Нормативная прибыль на единицу продукции (=50%) |
|
7044 |
|
16. Добавленная стоимость |
|
7155.81 |
|
17. Налог на добавленную стоимость |
|
1431.162 |
|
Итого: договорная цена |
|
22563.16 |
|
4.3 Расчет технико-экономических показателей
Результаты производственно-хозяйственной деятельности любого производственно-хозяйственного подразделения оцениваются с помощью ряда технико-экономических показателей. Их определение основывается на тщательном экономическом анализе и расчетах, которые дают возможность судить о степени использования материальных, трудовых и финансовых ресурсов подразделения.
Методика и расчет стоимостных технико-экономических показателей приведен в табл.4.8
Таблица 4.8 - Расчет технико-экономических показателей
Наименование статей затрат |
Условное обозначение |
Сумма, млн. руб. |
Методика расчета |
1. Объем товарной продукции. |
|
631.768 |
|
Себестоимость товарной продукции. |
|
394.464 |
|
3. Отчисление в фонд поддержки производителей с/х продукции. |
|
6.318 |
|
4. Отчисление в фонд на содержание жилищного ведомственного фонда |
|
3.127 |
|
5. Отчисления в дорожный фонд |
|
6.223 |
|
6. Затраты предприятия на программу выпуска. |
|
450.205 |
|
7. Балансовая прибыль предприятия. |
|
181.564 |
|
8. Налог на недвижимость. |
|
0.206 |
|
9. Налог на прибыль. |
|
54.407 |
|
10. Транспортный сбор. |
|
6.348 |
|
11. Прибыль, остающаяся в распоряжении предприятия. |
|
120.603 |
|
12. Стоимость нормируемых оборотных средств (50%Пс). |
|
10.311 |
|
Помимо стоимостных технико-экономических показателей определим следующие нестоимостные технико-экономические показатели:
Рентабельность изделия. Определяется по формуле:
%; (26)
Рентабельность производства. Определяется по формуле:
%; (27)
Затраты на 1 руб. товарной продукции. Определяются по формуле:
; (28)
Фондоотдача. Определяется по формуле:
; (29)
.
Заключение
В ходе проведения курсовой работы были углубленны, закреплены и конкретизированы теоретические знания в области экономики и организации производства, привить навыки практических расчетов по проектированию и организации участка производства отдельной детали радиоаппаратуры. Научились критически пользоваться исходными данными, справочными и нормативными материалами с учетом конкретных производственных условий. Развили навыки самостоятельного критического анализа, творческого осмысливания и обобщения технических, технологических и экономических решений и практического опыта. Получили хорошую подготовку к выполнению дипломного проекта.
В данной курсовой работе проведен расчет однопредметной непрерывно-поточной линии (ОНПЛ), рассчитаны себестоимость и отпускная цена изделия, технико-экономические показатели. Данная линия полностью удовлетворяет условиям технического задания.
В качестве заключения подведем итог всей проделанной работе. В процессе работы над курсовым проектом был произведен выбор типа производства, в частности в результате оценки полученных значений было принято решение о целесообразности применения крупносерийного типа производства. Так же был произведен расчет календарно плановых нормативов однопредметной непрерывно поточной линии, получен график поточного процесса, а так же осуществлена разметка рабочей ленты конвейера. Так же можно сказать, что для выполнения двенадцати технологических операций, запланирована организация шести рабочих мест. Кроме всего прочего было произведено планирование участка и расчет производственной площади. В результате получен участок общей площадью . Из них отводится под производственные нужды, а - это вспомогательная площадь. При расчете технико-экономических показателей был произведен расчет стоимости здания, расчет стоимости машин и технологического оборудования, расчет стоимости производственных фондов и амортизационных отчислений. Итогом работы стал расчет себестоимости и отпускной цены единицы продукции, а также расчет технико-экономических показателей. В результате можно сказать, что в процессе работы над курсовым проектом был произведен комплекс расчетов, позволяющих оценить изделие с точки зрения экономических показателей.
Список используемой литературы
Новицкий Н.И. Методическое пособие для выполнения курсовой работы по курсу “Организация и планирование производства. Управление предприятием". Ч.1 и 2. - Мн.: БГУИР, 1994.
Организация и планирование радиотехнического производства. Управление предприятием радиопромышленности. Под ред. А.И. Кноля, Г.М. Лапшина. - М.: Высшая школа, 1987.
