Ультразвуковая анатомия печени

Реферат на тему

Ультразвуковая анатомия печени

Санкт - Петербург

2009

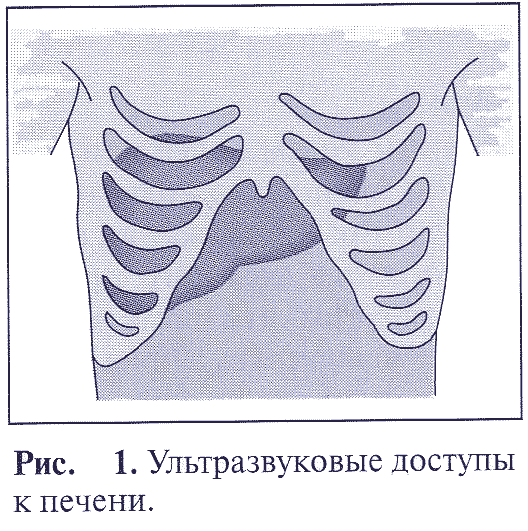

В подавляющем большинстве случаев при ультразвуковом исследовании печень визуализируется в правом подреберье, за исключением варианта инверсии внутренних органов (рис. 1).

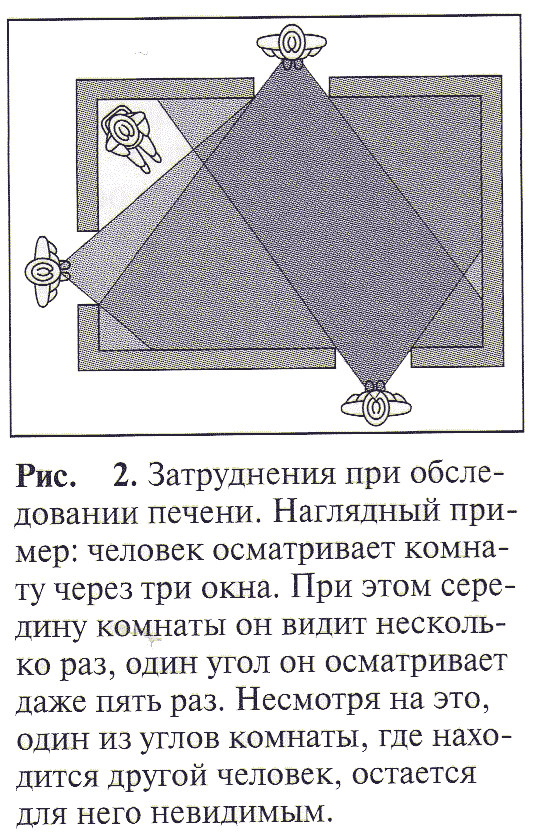

Изображение печени, получаемое при ультразвуковом исследовании, состоит из множества томографических срезов, имеющих небольшую толщину, что не позволяет получить визуальное отображение формы всего органа в целом (рис. 2).

Поэтому исследователю приходится проводить мысленно реконструкцию формы органа. Однако в каждом из срезов имеется возможность проанализировать контуры поверхностей и сопоставить их с анатомическими вариантами. Образно говоря, форму изображения печени при продольном срезе через все доли в положении косого сканирования можно сравнить с большой, горизонтально расположенной запятой. Поперечный срез правой доли печение в положении продольного сканирования чаще напоминает «состарившийся» полумесяц, а форма левой доли при тех же условиях имеет вид Г-образной структуры.

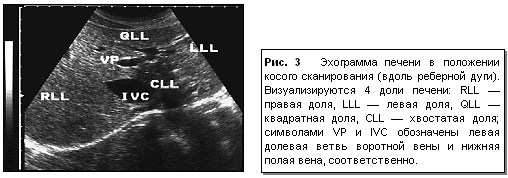

При ультразвуковом исследовании в печени в большинстве случаев четко различаются все четыре доли (правая, левая, квадратная и хвостатая) (рис. 3).

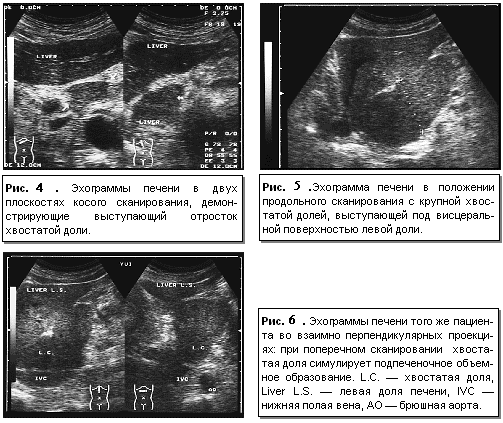

Анатомическими ориентирами границ между долями, выявляемыми при эхографии, служат: между правой и квадратной долями – ложе желчного пузыря; между квадратной и левой долями – круглая связка и борозда круглой связки; между квадратной и хвостатой долями – ворота печени; выемка венозной связки в виде гиперэхогенной перегородки (удвоенный листок капсулы и жировая клетчатка) – между левой и хвостатой долями. Хвостатая доля имеет в той или иной степени ярко выраженный хвостатый отросток, располагающийся на эхограммах кзади от ворот печени, кпереди от нижней полой вены и в латеральном направлении от основной массы хвостатой доли. Причем при достаточно больших размерах хвостатый отросток может значительно выступать со стороны висцеральной поверхности печени (рис. 4, 5 ,6).

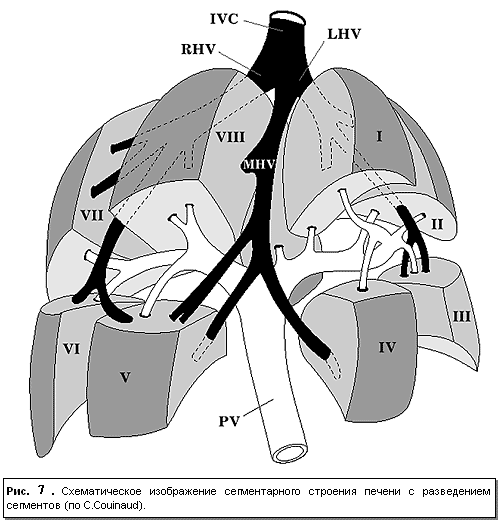

Помимо долей в печени при ультразвуковом исследовании можно идентифицировать 8 анатомических сегментов по Куино (рис. 7, 8).

Приводимое ниже описание локализации сегментов относится к изображению, получаемому в положении косого и поперечного сканирования. I сегмент соответствует хвостатой доле. Он имеет четкие эхографически определяемые границы со II, III, IV сегментами – от II и III сегментов I сегмент отграничивается венозной связкой, а от IV сегмента – воротами печени. От VIII сегмента правой доли I сегмент частично отграничивается нижней полой веной и устьем правой печеночной вены. II и III сегменты располагаются в левой доле – II сегмент виден в нижне-каудальной части изображения левой доли с центральным расположением сегментарной ветви левой долевой доли с аналогичным расположением соответствующей ветви воротной вены. III сегмент занимает верхне-краниальную часть изображения левой доли с аналогичным расположением соответствующей ветви воротной вены. Отграничение этих сегментов от остальных соответствует границам левой доли, определяемым при эхографии. IV сегмент печени соответствует квадратной доле. Его условными границами являются – от III сегмента круглая связка печени и борозда круглой связки, от I сегмента – ворота печени. Четко видимый ориентир, отграничивающий IV сегмент от сегментов правой доли, отсутствует. Косвенными ориентирами служат: во-первых, ямка желчного пузыря (ложе), видимая при ультразвуковом исследовании как гиперэхогенный тяж различной толщины (в зависимости от выраженности жировой ткани), идущий в косом направлении от ворот печени к нижнему краю правой доли; во-вторых, средняя печеночная вена, проходящая частично позади IV сегмента. Ложе желчного пузыря указывает на приблизительную границу между IV и V сегментами, а средняя печеночная вена – на приблизительную границу между IV и VIII сегментами. V, VI, VII, VIII сегменты относятся к правой доле. Определение их границ в толще правой доли затруднительно в связи с отсутствием четких ориентиров – возможно лишь примерное определение сегмента при учете центрального расположения в нем соответствующей сегментарной ветви воротной вены. V сегмент располагается за областью ложа желчного пузыря и несколько латеральнее. VI сегмент занимает область 1/3 части правой доли латеральнее и ниже V сегмента. Еще ниже располагается VII сегмент, который доходит своей границей до контура диафрагмы. Оставшуюся часть правой доли занимает VIII сегмент, который еще иногда называют «язычковым». Особенностью VIII сегмента является его переход на диафрагмальную поверхность позади квадратной доли, где он практически неотличим от последней. Необходимо отметить, что четко размежевать сегменты печени при ультразвуковом исследовании не удается ввиду отсутствия явных анатомических и эхографических маркеров границ сегментов в пределах долей (рис. 9, 10).

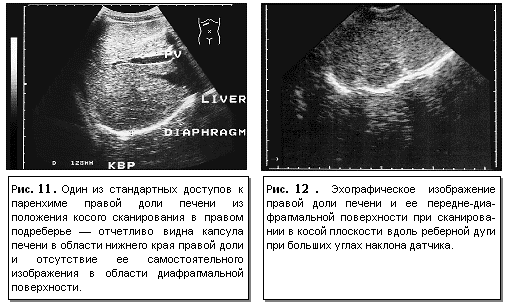

Во время исследования возможно лишь выделять центральные зоны сегментов, ориентируясь на ветви воротной вены. Капсула печени отчетливо визуализируется в виде гиперэхогенной структуры, окружающей паренхиму печени, за исключением участков, прилежащих к диафрагме, где капсула не дифференцируется от последней (рис. 11). Контуры печени имеют достаточно ровные и четкие очертания. Поверхности печени имеют различную кривизну на различных участках (рис. 12).

На висцеральной поверхности печени, обращенной к брюшной полости, имеется несколько вдавлений, образованных тесным прилеганием ряда органов – правой почки, печеночного изгиба толстой кишки, двенадцатиперстной кишки, желудка, правого надпочечника. Достаточно часто хорошо визуализируется круглая связка и венечная борозда, изредка – серповидная связка. Круглая связка обычно имеет вид гиперэхогенной округлой (при косом сканировании) структуры, часто дающей акустическую тень или эффект дистального ослабления эхосигнала. При продольном сканировании связка видна в виде гиперэхогенного тяжа, идущего косо в кранио-каудальном направлении снизу вверх. Венечная борозда чаще всего выявляется в виде участка втяжения на передней поверхности печени при косом сканировании. Главным образом у тучных пациентов в области борозды выявляется утолщенный слой жировой клетчатки, который, находясь в углублении борозды, может симулировать поверхностно расположенное объемное образование смешанной эхогенности и неоднородной структуры. Прочие структуры связочного аппарата печени в обычных условиях не дифференцируются и становятся доступными для идентификации только при наличии асцита или локальных скоплений жидкости. При продольном сканировании четко визуализируется нижний край печени. Угол нижнего края левой доли не превышает 45 градусов, правой – 75 градусов (рис. 13). Левая оконечность печени также имеет острый угол – до 45 градусов (рис. 14).

В норме нижний край печени практически не выступает из-под реберной дуги и при установке датчика перпендикулярно последней акустическая тень от нее падает на нижний край печени. Исключение составляют случаи, когда имеется опущение печени без увеличения ее размеров и без особенности конституционального строения. Так, у гиперстеников нижний край печени чаще выступает на 1-2 см из-под реберной дуги, а у астеников, наоборот, печень скрыта в глубине подреберья. При определении размеров печени можно пользоваться различными методиками. Наиболее информативными и общепринятыми являются косой вертикальный размер правой доли (КВР) – до 150 мм, кранио-каудальный размер левой доли (ККР) – до 100 мм, толщина правой доли – до 110-125 мм, толщина левой доли – до 60 мм.

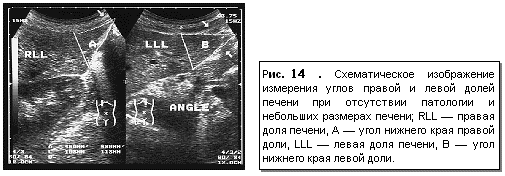

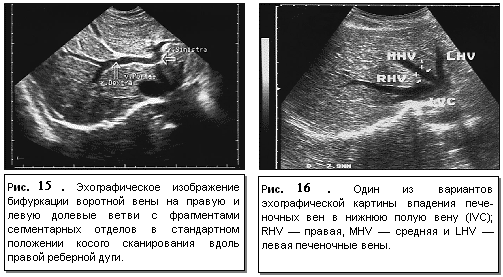

Эхография позволяет дифференцировать разнообразные трубчатые структуры, находящиеся внутри паренхимы печени. К ним в первую очередь относятся печеночные вены и их мелкие ветви, ветви воротной вены, печеночной артерии и желчевыводящие протоки. В паренхиме неизмененной печени четко прослеживаются ветви воротной вены и печеночные вены, причем отчетливая визуализация мелких (до 1-2 мм в диаметре) ветвей печеночных вен в ряде случаев является важным диагностическим признаком. Воротная вена делится на два крупных ствола в воротах печени – правую и левую долевые ветви, образующие характерный рисунок при косом сканировании (рис. 15). Сегментарные ветви воротной вены располагаются в центральных отделах сегментов печени и далее разделяются на субсегментарных ветви, характерными признаками которых является горизонтальное расположение на томограммах и наличие четко выраженных эхопозитивных стенок. Внутренний диаметр воротной вены прогрессивно уменьшается в направлении более мелких ветвей. Печеночные вены обычно представлены тремя крупными магистральными стволами – правым, средним и левым, и мелкими ветвями (рис. 16). Правая печеночная вена располагается в толще правой доли печени, средняя проходит в главной междолевой борозде, а левая – в толще левой доли печени. В глубине, за хвостатой долей, они впадают в нижнюю полую вену. В некоторых случаях может встретиться иной вариант – «рассыпной» тип, когда вместо трех магистральных стволов визуализируются несколько менее крупных вен. Отличительными признаками печеночных вен являются их радиальное расположение – направление от периферии в центр, «отсутствие» стенок (за исключением случаев, когда сканирующий луч проходит по направлению к стенке под углом, близким к 90°), четкая прослеживаемость мелких ветвей (до 1 мм в диаметре) до периферии органа.

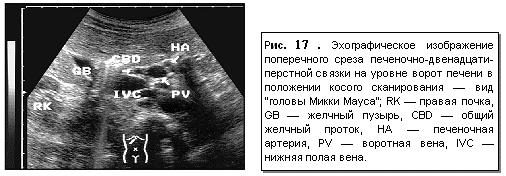

Нормальный диаметр воротной вены составляет 10-14 мм, печеночных вен – 6-10 мм на расстоянии до 2 см от устьев. Диаметр нерасширенного основного ствола воротной вены в области печеночно-двенадцатиперстной связки, в зависимости от конституции исследуемого, составляет 10-14 мм. В комплекс исследования печени входит также осмотр нижней полой вены на участке ее прилегания к печени. Нижняя полая вена располагается в борозде между правой, левой и хвостатой долями. Ее поперечное сечение может иметь диаметр до 20-25 мм, четко видимые стенки и близкую к овальной форму. Печеночная артерия визуализируется в области ворот печени как трубчатая структура небольшого диаметра, обычно до 4-6 мм, с высокоэхогенными стенками. Ветви печеночной артерии могут быть выявлены в В-режиме в области бифуркации и долевых ветвей. Более мелкие градации обычно не дифференцируются. Возможность выявить и идентифицировать мелкие сегментарные и субсегментарные ветви печеночной артерии имеется при использовании диагностических приборов высокого класса, имеющих высокую разрешающую способность и функции цветового и спектрального доплеровского исследования. Желчевыводящие протоки печени могут дифференцироваться только начиная с долевых. Они также имеют высокоэхогенные стенки и небольшой диаметр – около 1 мм. В некоторых случаях могут наблюдаться те или иные особенности строения и расположения печеночных сосудов, например, добавочные сосуды – дополнительная ветвь печеночной артерии к квадратной доле, хвостатой доле или V сегменту, своевременное выявление которых может предотвратить некоторые осложнения при проведении операций на печени и желчевыводящей системе. Дифференциация трубчатых структур обычно не представляет существенных сложностей, если учитываются все признаки, включая исследование «на протяжении», т.е. прослеживание дальнейшего хода трубчатой структуры в обоих направлениях. Современные методики цветового и импульсного доплеровского исследования позволяют в подавляющем числе случаев легко дифференцировать эти структуры по наличию цветового сигнала и разности скоростей и направлению кровотока в них. Ворота печени являются зоной повышенного интереса для исследователя, поскольку во многих случаях позволяют решить диагностические задачи, учитывая расположение в них крупных сосудов, желче- и лимфоотводящих протоков. Важным моментом исследования является дифференциация выявляемых трубчатых структур – магистрального ствола воротной вены, собственной печеночной артерии, общего печеночного и общего желчного протоков. По оригинальному сравнению, поперечный срез этой области, сделанный в положении косого сканирования имеет вид «головы Микки Мауса», где голова – воротная вена, левое ухо – желчевыводящий проток, а правое ухо – собственная печеночная артерия (рис. 17). Как правило, сложности могут возникнуть при дифференциации протока и артерии, т.к. они имеют приблизительно одинаковый диаметр, расположение, направление и характер изображения стенок. Для более точной оценки используется исследование «на протяжении», выявление пульсации, применение доплеровских методик (спектральное и цветовое исследования, энергетический допплер).

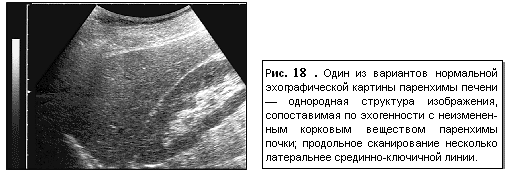

По мнению большинства исследователей, структура паренхимы неизмененной печени представлена мелкозернистым изображением, состоящим из множества мелких точечных и линейных структур, равномерно расположенных по всей площади полученного среза (рис. 18). Иногда вариантом неизменной паренхимы печение может быть более крупнозернистое изображение, при условии сохранения однородности ткани. По эхогенности ткань нормальной печени сопоставима или несколько превышает эхогенность коркового вещества почки (являющегося эталоном при отсутствии патологии этого органа) (рис. 18). В ряде случаев в области ворот печени может наблюдаться некоторое повышение эхогенности паренхимы печени. Эхогенность хвостатой доли из-за особенностей ее расположения часто может быть несколько ниже эхогенности хвостатой доли, чаще всего является повышенное поглощение и отражение ультразвука круглой связкой и воротами печени. Еще одним важным признаком считается звукопроводимость органа, которая в норме является хорошей и при исследовании возможна отчетливая визуализация глубоких отделов печени и диафрагмы. Звукопроводимость характеризует отражающую, поглощающую и рассеивающую способности ткани. Чем больше изменений присутствует в ткани (жировых, фиброзных и т.д.), тем хуже ее звукопроводимость и, соответственно, хуже визуализация глубоко расположенных отделов и структур.

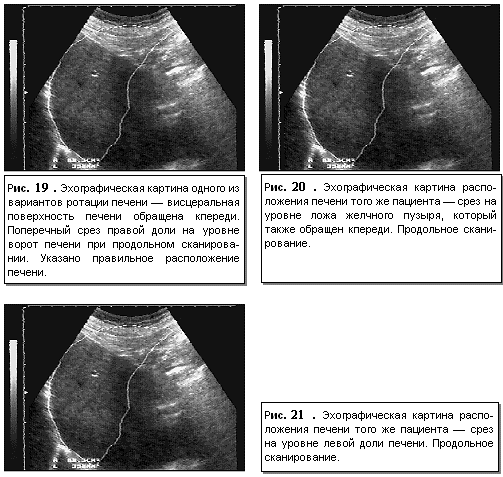

Ведя разговор об ультразвуковой анатомии печени, нельзя не отметить возможные анатомические варианты развития, которые в некоторых случаях могут имитировать те или иные патологические состояния. К таковым анатомическим вариантам развития печени относятся: инверсия печени, ротация печени, вариация контуров и размеров долей, доля Риделя, истончение левой доли, врожденное отсутствие левой доли, локальная гипертрофия долей и сегментов печени, дополнительные борозды, интерпозиция толстой кишки и т.п. Инверсия печени – расположение органа в ином месте брюшной полости – чаще всего в левом подреберье, сочетающееся с инверсией прочих органов пищеварительной системы. Ротация печени – изменение ее расположения вдоль одной из осей – длинной или короткой. Чаще наблюдается вариант ротации по длинной оси, при котором к передней брюшной стенке обращен не нижний край печени, а либо висцеральная, либо диафрагмальная поверхности (рис. 19-21).

ультразвуковой печень анатомический сегмент доля

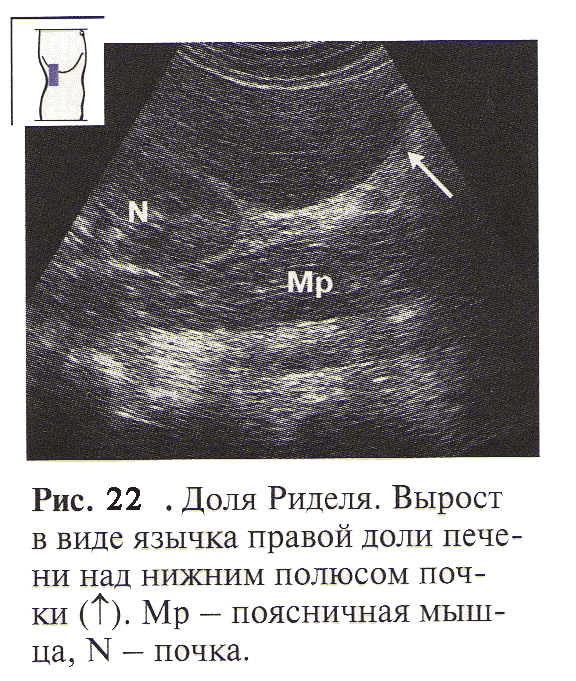

Вариации контуров и размеров являются достаточно частой находкой, однако, для их идентификации необходимо сопоставление данных, полученных при эхографии, касающихся не только строения органа, но и его частей, с данными анамнеза и клинико-лабораторно-инструментальных исследований. То же самое относится и к остальным вариантам анатомических особенностей печени. Доля Риделя (рис. 22) представляет собой врожденную изолированную гипертрофию правой доли печени, при которой может сложиться впечатление о гепатомегалии вследствие патологического процесса, хотя данные эхографии указывают на нормальный характер строения печеночной паренхимы.

Дополнительные борозды на поверхности печени могут привнести лишние сложности, особенно в тех случаях, когда речь идет о травме органа. В этом случае решающее значение имеет оценка контура, капсулы и субкапсулярной паренхимы печени в области предполагаемых изменений. Интерпозиция толстой кишки связана с таким вариантом расположения поперечно-ободочной кишки и восходящей ободочной кишки, при котором акустический доступ к печени или ее отделам осложнен настолько, что проведение исследование через традиционные доступы является проблематичным.

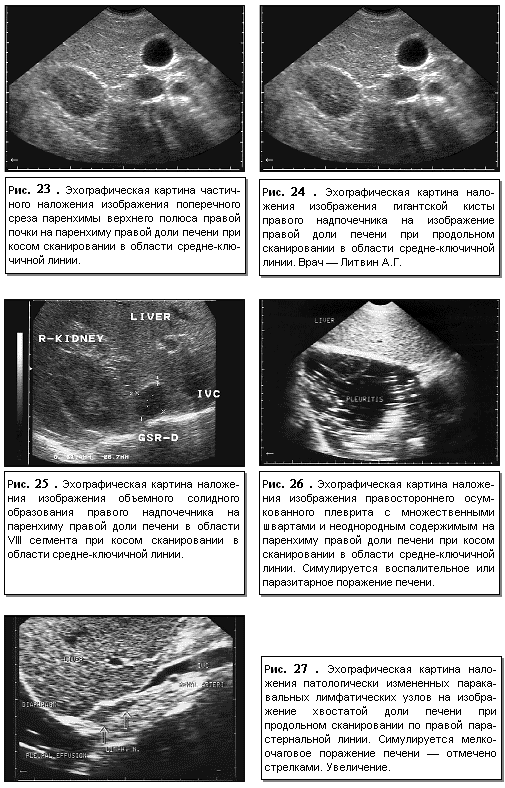

Определенное влияние на качество и характер изображения печени может оказывать наложение изображения прилегающих органов и структур и патологических процессов в них (рис. 23-27).

Помимо перечисленных имеется ряд других особенностей визуализации и оценки эхографической картины печени, связанных с типом и классом применяемой ультразвуковой диагностической аппаратуры. В первую очередь это особенности, связанные с качеством изображения, глубиной сканирования, разрешающей способностью и др., зависящими от технических параметров приборов.

Литература:

1. Практическое пособие по ультразвуковой диагностике. Общая ультразвуковая диагностика; Под ред. В.В. Митькова. – М.: Видар-М, 2005. – 720 с.;

2. УЗИ внутренних органов: Бертольд Блок; Пер. с нем.; Под общ. ред. проф. А.В. Зубарева. – М.: МЕДпресс-информ, 2007. – 256 с.
