9. Физические явления и законы. Анализ процессов

Демонстрационный вариант Основнóй госудáрственный экзáмен ОГЭ 2017 г. – задание №9

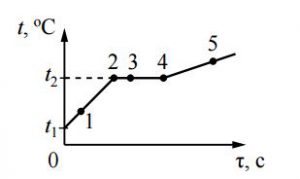

На рисунке представлен график зависимости температуры t от времени τ , полученный при равномерном нагревании вещества нагревателем постоянной мощности. Первоначально вещество находилось в твёрдом состоянии.

Используя данные графика, выберите из предложенного перечня два верных утверждения. Укажите их номера.

1) Точка 2 на графике соответствует жидкому состоянию вещества.

2) Внутренняя энергия вещества при переходе из состояния 3 в состояние 4 увеличивается.

3) Удельная теплоёмкость вещества в твёрдом состоянии равна удельной теплоёмкости этого вещества в жидком состоянии.

4) Испарение вещества происходит только в состояниях, соответствующих горизонтальному участку графика.

5) Температура t2 равна температуре плавления данного вещества.

Ответ:

Решение:

1) Точка 2 есть на­ча­ло процесса плав­ле­ния твер­до­го ве­ще­ства.=> Утверждение неверно

2) Пе­ре­хо­д из со­сто­я­ния 3 в со­сто­я­ние 4 — часть про­цес­са плав­ле­ния, по­сту­па­ю­щее тепло идёт на раз­ру­ше­ние кри­стал­ли­че­ской струк­ту­ры, внут­рен­няя энер­гия уве­ли­чи­ва­ет­ся. => Утвер­жде­ние  верно.

3) Удель­ная теплоёмкость ве­ще­ства в твёрдом со­сто­я­нии не равна удель­ной теплоёмко­сти этого ве­ще­ства в жид­ком со­сто­я­нии, так как гра­фи­ки в этих со­сто­я­ни­ях имеют раз­ные на­кло­ны. => Утвер­жде­ние  не­вер­но.

4) Ис­па­ре­ние — это пе­ре­ход из жид­ко­го со­сто­я­ния в га­зо­об­раз­ное. На дан­ном гра­фи­ке го­ри­зон­таль­но­му участ­ку со­от­вет­ству­ет плав­ле­ние. => Утвер­жде­ние  не­вер­но.

5) Твёр­дое тело на­чи­на­ет пла­вит­ся в точке 2, зна­чит — тем­пе­ра­ту­ра плав­ле­ния. => Утвер­жде­ние  верно.

Ответ:

25
