19. Физические явления и законы

Демонстрационный вариант Основнóй госудáрственный экзáмен ОГЭ 2017 г. – задание №19

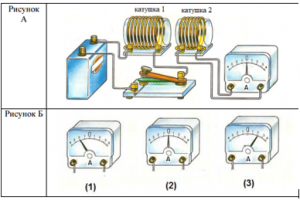

Используя две катушки, одна из которых подсоединена к источнику тока, а другая замкнута на амперметр, ученик изучал явление электромагнитной индукции. На рисунке А представлена схема эксперимента, а на рисунке Б – показания амперметра для момента замыкания цепи с катушкой 1 (рис. 1), для установившегося постоянного тока, протекающего через катушку 1 (рис. 2), и для момента размыкания цепи с катушкой 1 (рис. 3).



Из предложенного перечня выберите два утверждения, соответствующих экспериментальным наблюдениям. Укажите их номера.

1) В катушке 1 электрический ток протекает только в момент замыкания и размыкания цепи.

2) Направление индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку 2.

3) При изменении магнитного поля, создаваемого катушкой 1, в катушке 2 возникает индукционный ток.

4) Направление индукционного тока в катушке 2 зависит от того, увеличивается или уменьшается электрический ток в катушке 1.

5) Величина индукционного тока зависит от магнитных свойств среды.

Ответ:

Ответ:

1) Катушка 1 подсоединена к источнику тока и ток в ней течет только когда цепь замкнута.

2) Скорость изменения магнитного потока влия­ет на величину индукционного тока, а не на его направление.

3) Индукционный ток — электрический ток, возникаю­щий в замкнутом проводящем контуре при изменении потока магнитной индукции

4) В зависимости от того, увеличивается или уменьшается электрический ток, увеличивается или уменьшается магнитная индукция, а следовательно и меняется направление тока

5) Величина индукционного тока не зависит от магнитных свойств среды

Ответ:

34
