Симплексний метод лінійного програмування

Завдання 1

Кондитерська фабрика для виробництва трьох видів карамелі А>1>, А>2>, А>3> використовує три види сировини: цукор-пісок, патоку і фруктове пюре. Норми використання сировини кожного виду на виробництво однієї тони карамелі подано в таблиці, відома також загальна кількість сировини кожного виду і прибуток від реалізації 1 тонни карамелі певного виду.

Вид сировини

Норми витрат сировини (т) на 1 т карамелі

Об’єм сировини, т

А>1>

А>2>

А>3>

Цукор-пісок

0,8

0,5

0,6

1000

Патока

0,4

0,4

0,3

800

Фруктове пюре

-

0,1

0,1

150

Прибуток від реалізації 1 т продукції (грн. од.)

21

23

25

Розв’язок

Складаємо математичну модель задачі. Позначимо через х>1 >кількість карамелі 1-го виду, що виготовляє підприємство за деяким планом, а через х>2> кількість карамелі 2-го виду та через х>3> кількість карамелі 3-го виду. Тоді прибуток, отриманий підприємством від реалізації цих виробів, складає

∫ = 21х>1>+23х>2>+25х>3>.

Витрати сировини на виготовлення такої кількості виробів складають відповідно:

C>I> =0,8х>1>+0,5х>2>+0,6х>3>,

C>IІ> =0,4х>1>+0,4х>2>+0,3х>3>,

C>IІІ> =0х>1>+0,1х>2>+0,1х>3>.

Оскільки запаси сировини обмежені, то повинні виконуватись нерівності:

0,8х>1>+0,5х>2>+0,6х>3>≤1000

0,4х>1>+0,4х>2>+0,3х>3>≤800

>1>+0,1х>2>+0,1х>3>≤150.

Оскільки, кількість виробів є величина невід'ємна, то додатково повинні виконуватись ще нерівності: х>1>> 0, х>2>> 0, х>3>>0.

Таким чином, приходимо до математичної моделі:

Знайти х>1>, х>2>, х>3> такі, що функція ∫ = 21х>1>+23х>2>+25х>3 >досягає максимуму при системі обмежень:

Розв'язуємо задачу лінійного програмування симплексним методом.

Для побудови першого опорного плану систему нерівностей приведемо до системи рівнянь шляхом введення додаткових змінних.

0,8x>1> + 0,5x>2> + 0,6x>3> + 1x>4> + 0x>5> + 0x>6> = 1000

0,4x>1> + 0,4x>2> + 0,3x>3> + 0x>4> + 1x>5> + 0x>6> = 800

0x>1> + 0,1x>2> + 0,1x>3> + 0x>4> + 0x>5> + 1x>6> = 150

де х>1>,...,х>6>>0

Матриця коефіцієнтів A = a(ij) цієї системи рівнянь має вигляд:



Базисні змінні це змінні, які входять лише в одне рівняння системи обмежень і притому з одиничним коефіцієнтом.

Вирішимо систему рівнянь відносно базисних змінних:

x>4 >, x>5 >, x>6>

Вважаючи, що вільні змінні рівні 0, отримаємо перший опорний план:

X1 = (0,0,0,1000,800,150)

Оскільки завдання вирішується на максимум, то ведучий стовпець вибираємо по максимальному негативному кількістю та індексного рядку. Всі перетворення проводимо до тих пір, поки не вийдуть в індексному рядку позитивні елементи.

Складаємо симплекс-таблицю:

План

Базис

В

x>1>

x>2>

x>3>

x>4>

x>5>

x>6>

min

1

x>4>

1000

0.8

0.5

0.6

1

0

0

1666.67

x>5>

800

0.4

0.4

0.3

0

1

0

2666.67

x>6>

150

0

0.1

0.1

0

0

1

1500

Індексний рядок

F(X1)

0

-21

-23

-25

0

0

0

0

Оскільки, в індексному рядку знаходяться негативні коефіцієнти, поточний опорний план неоптимальний, тому будуємо новий план. У якості ведучого виберемо елемент у стовбці х>3>, оскільки значення коефіцієнта за модулем найбільше.

План

Базис

В

x>1>

x>2>

x>3>

x>4>

x>5>

x>6>

min

2

x>4>

100

0.8

-0.1

0

1

0

-6

125

x>5>

350

0.4

0.1

0

0

1

-3

875

x>3>

1500

0

1

1

0

0

10

0

Індексний рядок

F(X2)

37500

-21

2

0

0

0

250

0

Даний план, також не оптимальний, тому будуємо знову нову симплексну таблицю. У якості ведучого виберемо елемент у стовбці х>1>.

План

Базис

В

x>1>

x>2>

x>3>

x>4>

x>5>

x>6>

min

3

x>1>

125

1

-0.13

0

1.25

0

-7.5

0

x>5>

300

0

0.15

0

-0.5

1

0

2000

x>3>

1500

0

1

1

0

0

10

1500

Індексний рядок

F(X3)

40125

0

-0.63

0

26.25

0

92.5

0

Оскільки, в індексному рядку знаходяться негативні коефіцієнти, поточний опорний план неоптимальний, тому будуємо новий план. У якості ведучого виберемо елемент у стовбці х>2>, оскільки значення коефіцієнта за модулем найбільше.

План

Базис

В

x>1>

x>2>

x>3>

x>4>

x>5>

x>6>

min

4

x>1>

312.5

1

0

0.13

1.25

0

-6.25

0

x>5>

75

0

0

-0.15

-0.5

1

-1.5

2000

x>2>

1500

0

1

1

0

0

10

1500

Індексний рядок

F(X4)

41062.5

0

0

0.63

26.25

0

98.75

0

Оскільки всі оцінки >0, то знайдено оптимальний план, що забезпечує максимальний прибуток: х>1>=312.5, х>2>=1500. Прибуток, при випуску продукції за цим планом, становить 41062,5 грн.

Завдання 2

Записати двоїсту задачу до поставленої задачі лінійного програмування. Розв’язати одну із задач симплексним методом і визначити оптимальний план іншої задачі. Оптимальні результати перевірити графічно.

Розв’язок

Розв’яжемо задачу лінійного програмування симплексним методом.

Визначимо мінімальне значення цільової функції F(X)=5x>1>+3x>2> при наступних умовах-обмежень.

8x>1>-14x>2>≥14

3x>1>+2x>2>≥27

x>2>≤11

Для побудови першого опорного плану систему нерівностей приведемо до системи рівнянь шляхом введення додаткових змінних.

8x>1>-14x>2>-1x>3> + 0x>4> + 0x>5> = 14

3x>1> + 2x>2> + 0x>3>-1x>4> + 0x>5> = 27

0x>1> + 1x>2> + 0x>3> + 0x>4> + 1x>5> = 11

Введемо штучні змінні x.

8x>1>-14x>2>-1x>3> + 0x>4> + 0x>5> + 1x>6> + 0x>7> = 14

3x>1> + 2x>2> + 0x>3>-1x>4> + 0x>5> + 0x>6> + 1x>7> = 27

0x>1> + 1x>2> + 0x>3> + 0x>4> + 1x>5> + 0x>6> + 0x>7> = 11

Для постановки задачі на мінімум цільову функцію запишемо так:

F(X) = 5x>1>+3x>2>+Mx>6>+Mx>7> => min

Вважаючи, що вільні змінні рівні 0, отримаємо перший опорний план:

X1 = (0,0,0,0,11,14,27)

План

Базис

В

x>1>

x>2>

x>3>

x>4>

x>5>

х>6>

х>7>

0

х>6>

14

8

-14

-1

0

0

1

0

x>7>

27

3

2

0

-1

0

0

1

х>5>

11

0

1

0

0

1

0

0

Індексний рядок

F(X0)

0

0

0

0

0

0

0

0

Переходимо до основного алгоритму симплекс-методу.

План

Базис

В

x>1>

x>2>

x>3>

x>4>

x>5>

x>6>

х>7>

min

1

х>6>

14

8

-14

-1

0

0

1

0

1.75

x>7>

27

3

2

0

-1

0

0

1

9

х>5>

11

0

1

0

0

1

0

0

0

Індексний рядок

F(X1)

0

0

0

0

0

0

0

0

0

Оскільки, в індексному рядку знаходяться позитивні коефіцієнти, поточний опорний план неоптимальний, тому будуємо новий план. У якості ведучого виберемо елемент у стовбці х>1>, оскільки значення коефіцієнта за модулем найбільше.

План

Базис

В

x>1>

x>2>

x>3>

x>4>

x>5>

x>6>

х>7>

min

2

х>1>

1.75

1

-1.75

-0.125

0

0

0.125

0

0

x>7>

21.75

0

7.25

0.375

-1

0

-0.375

1

3

х>5>

11

0

1

0

0

1

0

0

11

Індексний рядок

F(X2)

0

0

0

0

0

0

0

0

0

Даний план, також не оптимальний, тому будуємо знову нову симплексну таблицю. У якості ведучого виберемо елемент у стовбці х>2>.

План

Базис

В

x>1>

x>2>

x>3>

x>4>

x>5>

x>6>

х>7>

3

х>1>

7

1

0

-0.0345

-0.2414

0

0.0345

0.2414

x>2>

3

0

1

0.0517

-0.1379

0

-0.0517

0.1379

х>5>

8

0

0

-0.0517

0.1379

1

0.0517

-0.1379

Індексний рядок

F(X3)

0

0

0

0

0

0

0

0

Оптимальний план можна записати так:

x>1> = 7

x>2> = 3

x>5> = 8

F(X) = 5*7 + 3*3 = 44

Складемо двоїсту задачу до поставленої задачі лінійного програмування.

8y>1>+3y>2>≤5

-14y>1>+2y>2>+y>3>≤3

14y>1>+27y>2>+11y>3> => max

y>1> ≥ 0

y>2> ≥ 0

y>3> ≤ 0

Рішення двоїстої задачі дає оптимальну систему оцінок ресурсів. Використовуючи останню інтеграцію прямої задачі знайдемо, оптимальний план двоїстої задачі. Із теореми двоїстості слідує, що Y = C*A-1.

Сформуємо матрицю A із компонентів векторів, які входять в оптимальний базис.

Визначивши обернену матрицю А-1 через алгебраїчне доповнення, отримаємо:



Як видно із останнього плану симплексної таблиці, обернена матриця A-1 розміщена у стовбцях додаткових змінних.

Тоді Y = C*A-1 =

Запишемо оптимальний план двоїстої задачі:

y>1> = 0.02

y>2> = 1.62

y>3> = 0

Z(Y) = 14*0.02+27*1.62+11*0 = 44

Завдання 3

Розв’язати транспортну задачу.

5

2

3

6

1

200

1

1

4

4

2

150

4

3

1

2

1

350

110

170

200

180

110

Розв’язок

Побудова математичної моделі. Нехай x>ij> — кількість продукції, що перевозиться з і-го пункту виробництва до j-го споживача . Оскільки , то задачу треба закрити, тобто збалансувати (зрівняти) поставки й потреби:

У нашому випадку робиться це введенням фіктивного постачальника, оскільки . З уведенням фіктивного постачальника в транспортній таблиці додатково заявляється n робочих клітинок.

Ціни додатковим клітинкам, щоб фіктивний рядок був нейтральним щодо оптимального вибору планових перевезень, призначаються усі рівні нулю.

Занесемо вихідні дані у таблицю

В>1>

В>2>

В>3>

В>4>

В>5>

Запаси

А>1>

5

2

3

6

1

200

А>2>

1

1

4

4

2

150

А>3>

4

3

1

2

1

350

А>4>

0

0

0

0

0

70

Потреби

110

170

200

180

110

Забезпечивши закритість розв'язуваної задачі, розпочинаємо будувати математичну модель даної задачі:

Економічний зміст записаних обмежень полягає в тому, що весь вантаж потрібно перевезти по пунктах повністю.

Аналогічні обмеження можна записати відносно замовників: вантаж, що може надходити до споживача від чотирьох баз, має повністю задовольняти його попит. Математично це записується так:

Загальні витрати, пов’язані з транспортуванням продукції, визначаються як сума добутків обсягів перевезеної продукції на вартості транспортування од. продукції до відповідного замовника і за умовою задачі мають бути мінімальними. Тому формально це можна записати так:

minZ=5x>11>+2x>12>+3x>13>+6x>14>+1x>15>+1x>21>+1x>22>+4x>23>+4x>24>+2x>25>+4x>31>+3x>32>+1x>33>

+2x>34>+ +1x>35>+0x>41>+0x>42>+0x>43>+0x>44>+0x>45>.

Загалом математична модель сформульованої задачі має вигляд:

minZ=5x>11>+2x>12>+3x>13>+6x>14>+1x>15>+1x>21>+1x>22>+4x>23>+4x>24>+2x>25>+4x>31>+3x>32>+1x>33>

+2x>34>+ +1x>35>+0x>41>+0x>42>+0x>43>+0x>44>+0x>45>.

за умов:

Запишемо умови задачі у вигляді транспортної таблиці та складемо її перший опорний план у цій таблиці методом «північно-західного кута».



A>i>

B>j>

u>i>

b>1 >= 110

b>2 >= 170

b>3 >= 200

b>4>=180

b>5>=110

а>1 >= 200

5

110

2

[-] 90

3

6

1

[+]

u>1> = 0

а>2 >= 150

1

1

[+] 80

4

[-] 70

4

2

u>2> = -1

а>3 >= 350

4

3

1

[+] 130

2

180

1

[-] 40

u>3> = -4

а>4 >= 70

0

0

0

0

0

70

u>4> = -5

v>j>

v>1 >= 5

v>2 >= 2

v>3 >= 5

v>4 >= 6

v>5 >= 5

В результаті отримано перший опорний план, який є допустимим, оскільки всі вантажі з баз вивезені, потреба магазинів задоволена, а план відповідає системі обмежень транспортної задачі.

Підрахуємо число зайнятих клітин таблиці, їх 8, а має бути m+n-1=8. Отже, опорний план є не виродженим.

Перевіримо оптимальність опорного плану. Знайдемо потенціали u>i>, v>i>. по зайнятих клітинам таблиці, в яких u>i> + v>i> = c>ij>, вважаючи, що u>1> = 0:

u>1>=0, u>2>=-1, u>3>=-4, u>4>=-5, v>1>=5, v>2>=2, v>3>=5 v>4>=6, v>5>=5.

Ці значення потенціалів першого опорного плану записуємо у транспортну таблицю.

Потім згідно з алгоритмом методу потенціалів перевіряємо виконання другої умови оптимальності u>i> + v>j> ≤ c>ij >(для порожніх клітинок таблиці).

Опорний план не є оптимальним, тому що існують оцінки вільних клітин для яких u>i> + v>i> > c>ij>

(1;3): 0 + 5 > 3

(1;5): 0 + 5 > 1

(2;1): -1 + 5 > 1

(2;4): -1 + 6 > 4

(2;5): -1 + 5 > 2

(4;4): -5 + 6 > 0

Тому від нього необхідно перейти до другого плану, змінивши співвідношення заповнених і порожніх клітинок таблиці. Вибираємо максимальну оцінку вільної клітини (А>1>B>5>): 1. Для цього в перспективну клітку (1;5) поставимо знак «+», а в інших вершинах багатокутника чергуються знаки «-», «+», «-». Цикл наведено в таблиці.

Тепер необхідно перемістити продукцію в межах побудованого циклу. З вантажів х>ij> що стоять в мінусових клітинах, вибираємо найменше, тобто у = min (3;5) = 40. Додаємо 40 до обсягів вантажів, що стоять в плюсових клітинах і віднімаємо 40 з х>ij>, що стоять в мінусових клітинах. В результаті отримаємо новий опорний план.

Для цього у порожню клітинку А>1>B>4> переносимо менше з чисел х>ij>, які розміщені в клітинках зі знаком «–». Одночасно це саме число х>ij> додаємо до відповідних чисел, що розміщені в клітинках зі знаком «+», та віднімаємо від чисел, що розміщені в клітинках, позначених знаком «–».

Усі інші заповнені клітинки першої таблиці, які не входили до циклу, переписуємо у другу таблицю без змін. Кількість заповнених клітинок у новій таблиці також має відповідати умові невиродженості плану, тобто дорівнювати (n + m – 1).

Отже, другий опорний план транспортної задачі матиме такий вигляд:

A>i>

B>j>

u>i>

b>1 >= 110

b>2 >= 170

b>3 >= 200

b>4>=180

b>5>=110

а>1 >= 200

5

110

2

[-] 50

3

6

1

[+] 40

u>1> = 0

а>2 >= 150

1

1

[+] 120

4

[-] 30

4

2

u>2> = -1

а>3 >= 350

4

3

1

[+] 170

2

[-] 180

1

u>3> = -4

а>4 >= 70

0

0

0

0

[+]

0

[-] 70

u>4> = -1

v>j>

v>1 >= 5

v>2 >= 2

v>3 >= 5

v>4 >= 6

v>5 >= 1

Перевіримо оптимальність опорного плану. Знайдемо потенціали u>i>, v>i>. по зайнятих клітинам таблиці, в яких u>i> + v>i> = c>ij>, вважаючи, що u>1> = 0.

Опорний план не є оптимальним, тому що існують оцінки вільних клітин для яких u>i> + v>i> > c>ij>

(1;3): 0 + 5 > 3

(2;1): -1 + 5 > 1

(2;4): -1 + 6 > 4

(4;1): -1 + 5 > 0

(4;2): -1 + 2 > 0

(4;3): -1 + 5 > 0

(4;4): -1 + 6 > 0

Вибираємо максимальну оцінку вільної клітини (А>4>B>4>): 0

Для цього в перспективну клітку (А>4>B>4>) поставимо знак «+», а в інших вершинах багатокутника чергуються знаки «-», «+», «-». Цикл наведено в таблиці.

З вантажів х>ij> що стоять в мінусових клітинах, вибираємо найменше, тобто у = min (А>2>B>3>) = 30. Додаємо 30 до обсягів вантажів, що стоять в плюсових клітинах і віднімаємо 30 з Х>ij>, що стоять в мінусових клітинах. В результаті отримаємо новий опорний план.

A>i>

B>j>

u>i>

b>1 >= 110

b>2 >= 170

b>3 >= 200

b>4>=180

b>5>=110

а>1 >= 200

5

[-] 110

2

20

3

6

1

[+] 70

u>1> = 0

а>2 >= 150

1

1

150

4

4

2

u>2> = -1

а>3 >= 350

4

3

1

200

2

150

1

u>3> = 1

а>4 >= 70

0

[+]

0

0

0

30

0

[-] 40

u>4> = -1

v>j>

v>1 >= 5

v>2 >= 2

v>3 >= 0

v>4 >= 1

v>5 >= 1

Перевіримо оптимальність опорного плану. Знайдемо потенціали u>i>, v>i>. по зайнятих клітинам таблиці, в яких u>i> + v>i> = c>ij>, вважаючи, що u>1> = 0.

Опорний план не є оптимальним, тому що існують оцінки вільних клітин для яких u>i> + v>i> > c>ij>

(2;1): -1 + 5 > 1

(3;1): 1 + 5 > 4

(3;5): 1 + 1 > 1

(4;1): -1 + 5 > 0

(4;2): -1 + 2 > 0

Вибираємо максимальну оцінку вільної клітини (А>4>B>1>): 0

Для цього в перспективну клітку (А>4>B>1>) поставимо знак «+», а в інших вершинах багатокутника чергуються знаки «-», «+», «-». Цикл наведено в таблиці.

З вантажів х>ij> що стоять в мінусових клітинах, вибираємо найменше, тобто у = min (А>4>B>5>) =40. Додаємо 40 до обсягів вантажів, що стоять в плюсових клітинах і віднімаємо 40 з Х>ij>, що стоять в мінусових клітинах.

В результаті отримаємо новий опорний план.

A>i>

B>j>

u>i>

b>1 >= 110

b>2 >= 170

b>3 >= 200

b>4>=180

b>5>=110

а>1 >= 200

5

[-] 70

2

[+] 20

3

6

1

110

u>1> = 0

а>2 >= 150

1

[+]

1

[-] 150

4

4

2

u>2> = -1

а>3 >= 350

4

3

1

200

2

150

1

u>3> = -3

а>4 >= 70

0

40

0

0

0

30

0

110

u>4> = -5

v>j>

v>1 >= 5

v>2 >= 2

v>3 >= 4

v>4 >= 5

v>5 >= 1

Перевіримо оптимальність опорного плану. Знайдемо потенціали u>i>, v>i>. по зайнятих клітинам таблиці, в яких u>i> + v>i> = c>ij>, вважаючи, що u>1> = 0.

Опорний план не є оптимальним, тому що існують оцінки вільних клітин для яких u>i> + v>i> > c>ij>

(1;3): 0 + 4 > 3

(2;1): -1 + 5 > 1

Вибираємо максимальну оцінку вільної клітини (А>2>B>1>): 1

Для цього в перспективну клітку (А>2>B>1>) поставимо знак «+», а в інших вершинах багатокутника чергуються знаки «-», «+», «-». Цикл наведено в таблиці.

З вантажів х>ij> що стоять в мінусових клітинах, вибираємо найменше, тобто у = min (А>1>B>1>) =70. Додаємо 70 до обсягів вантажів, що стоять в плюсових клітинах і віднімаємо 70 з Х>ij>, що стоять в мінусових клітинах.

В результаті отримаємо новий опорний план.

A>i>

B>j>

u>i>

b>1 >= 110

b>2 >= 170

b>3 >= 200

b>4>=180

b>5>=110

а>1 >= 200

5

2

90

3

6

1

110

u>1> = 0

а>2 >= 150

1

70

1

80

4

4

2

u>2> = -1

а>3 >= 350

4

3

1

200

2

150

1

u>3> = 0

а>4 >= 70

0

40

0

0

0

30

0

110

u>4> = -2

v>j>

v>1 >= 2

v>2 >= 2

v>3 >= 1

v>4 >= 2

v>5 >= 1

Перевіримо оптимальність опорного плану, тобто повторюємо описані раніше дії.

Знайдемо потенціали u>i>, v>i>. по зайнятих клітинам таблиці, в яких u>i> + v>i> = c>ij>, вважаючи, що u>1> = 0.

Перевірка останнього плану на оптимальність за допомогою методу потенціалів показує, що він оптимальний.

Розрахуємо значення цільової функції відповідно до другого опорного плану задачі:

F(x) = 2*90 + 1*110 + 1*70 + 1*80 + 1*200 + 2*150 + 0*40 + 0*30 = 940

За оптимальним планом перевезень загальна вартість перевезень всієї продукції є найменшою і становить 940 грн.

симплексний прибуток транспортування витрати

Завдання 4

Знайти графічним методом екстремуми функцій в області, визначеній нерівностями.

.

Розв’язок

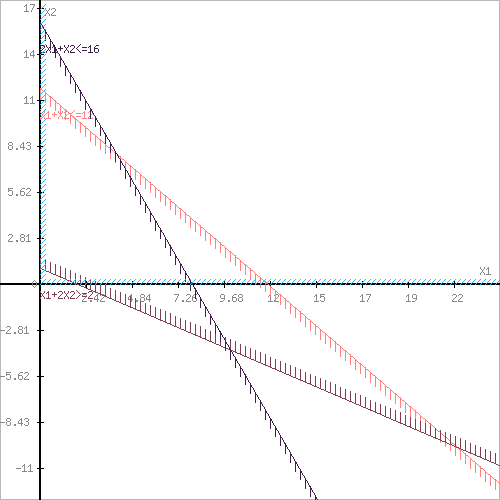

Побудуємо область допустимих рішень, тобто вирішимо графічно систему нерівностей. Для цього побудуємо кожну пряму і визначимо півплощини, задані нерівностями (півплощини позначені штрихом).

Межі області

Цільова функція F(x) => min

Розглянемо цільову функцію завдання F = 3X1+6X2 => min.

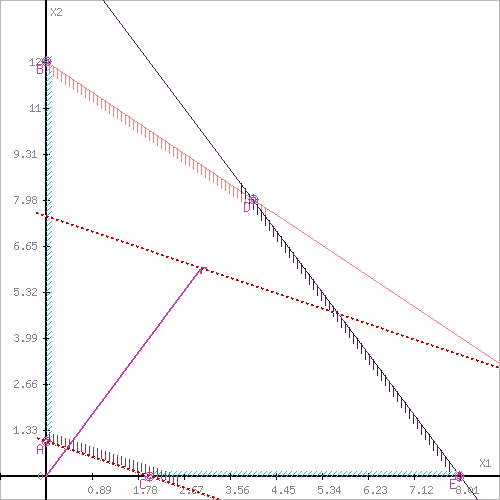

Побудуємо пряму, що відповідає значенню функції F = 0: F = 3X1+6X2 = 0. Будемо рухати цю пряму паралельним чином. Оскільки нас цікавить мінімальне рішення, тому рухався прямо до першого торкання позначеної області. На графіку ця пряма позначена пунктирною лінією.

Рівний масштаб

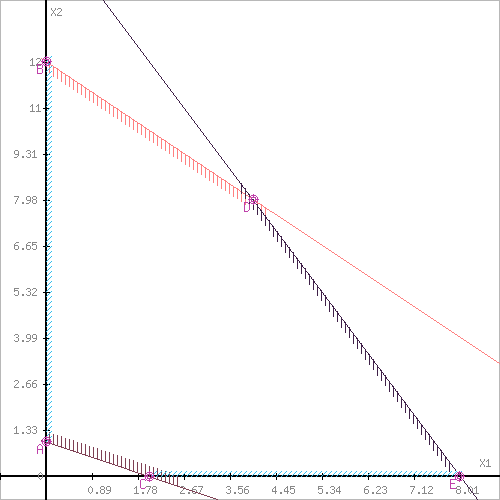

Перетином півплощини буде область, яка представляє собою багатокутник, координати точок якого задовольняють умові нерівностей системи обмежень задачі.

Пряма F(x) = const перетинає область у точці C. Оскільки точка C отримана в результаті перетину прямих 4 i 2, то її координати задовольняють рівнянням цих прямих:

x2=0

x1+2x2≥2

Вирішивши систему рівнянь, одержимо: x1 = 2, x2 = 0

Звідки знайдемо мінімальне значення цільової функції:

F(X) = 3*2 + 6*0 = 6

Оскільки функція мети F(x) паралельна прямій 2, то на відрізку CA функція F (x) буде приймає одне і теж мінімальне значення.

Для визначення координат точки A вирішимо систему двох лінійних рівнянь:

x1+2x2≥2

x1=0

Вирішивши систему рівнянь, одержимо: x1 = 0, x2 = 1

Звідки знайдемо мінімальне значення цільової функції:

F(X) = 3*0 + 6*1 = 6
