Метод касательных решения нелинейных уравнений (работа 2)

Пензенский приборостроительный колледж




на тему:

Метод касательных решения нелинейных уравнений

Выполнил: Ст-т 22п группы ЛЯПИН Р.Н.

Проверила: ______________


Ковылкино – 1999 г.

ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ

студент Ляпин Р.Н. группа 22п

    Тема: "Метод касательных решения нелинейных уравнений".

    Изучить теоретический материал по заданной теме.

    Составить блок схему алгоритма решения задачи .

    Написать программу на языке Турбо-Паскаль для решения задачи в общем виде.

    Выполнить программу с конкретными значениями исходных данных.

    Определить корни уравнения х3 + 0,1 * х2 + 0,4 * х – 1,2 = 0 аналитически и уточнить один из них с точностью до 0,000001 методом касательных

    Срок представления работы к защите: 10 мая 1999 г.

    Исходные данные для исследования: научная и техническая литература.

Руководитель курсовой работы: Кривозубова С.А.

Задание принял к исполнению: Ляпин Р.Н.

РЕФЕРАТ

Курсовая работа содержит: страниц, 1 график, 5 источников.

Перечень ключевых понятий: производная, метод касательных, программирование, нелинейное уравнение.

Объект исследования: Корни нелинейного уравнения.

Цель работы: Определение корней нелинейного уравнения.

Методы исследования: изучение работ отечественных и зарубежных авторов по данной теме.

Полученные результаты: изучен метод касательных решения нелинейных уравнений; рассмотрена возможность составления программы на языке программирования Турбо-Паскаль 7.0

Область применения: в работе инженера.

СОДЕРЖАНИЕ

стр.

ВВЕДЕНИЕ........................................ 5

1. Краткое описание сущности метода касательных

( метода секущих Ньютона).................... 7

2. Решение нелинейного уравнения аналитически .. 9

3. Блок схема программы ........................ 11

4. Программа на языке PASCAL 7.0 ............... 12

5. Результаты выполнения программы ............. 13

СПИСОК ИСПОЛЬЗОВАННИХ ИСТОЧНИКОВ ............... 14

ВВЕДЕНИЕ

Процедура подготовки и решения задачи на ЭВМ достаточно сложный и трудоемкий процесс, состоящий из следующих этапов:

    Постановка задачи (задача, которую предстоит решать на ЭВМ, формулируется пользователем или получается им в виде задания).

    Математическая формулировка задачи.

    Разработка алгоритма решения задачи.

    Написание программы на языке программирования.

    Подготовка исходных данных .

    Ввод программы и исходных данных в ЭВМ.

    Отладка программы.

    Тестирование программы.

    Решение задачи на ЭВМ и обработка результатов.

В настоящей курсовой работе условие задачи дано в математической формулировке, поэтому необходимость в выполнении этапов 1 и 2 отпадает и сразу можно приступить к разработке алгоритма решения задачи на ЭВМ. Под алгоритмом понимается последовательность арифметических и логических действий над числовыми значениями переменных, приводящих к вычислению результата решения задачи при изменении исходных данных в достаточно широких пределах. Таким образом, при разработке алгоритма решения задачи математическая формулировка преобразуется в процедуру решения, представляющую собой последовательность арифметических действий и логических связей между ними. При этом алгоритм обладает следующими свойствами: детерминированностью, означающей, что применение алгоритма к одним и тем же исходным данным должно приводить к одному и том уже результату; массовость, позволяющей получать результат при различных исходных данных; результативностью, обеспечивающей получение результата через конечное число шагов.

Наиболее наглядным способом описания алгоритмов является описание его в виде схем. При этом алгоритм представляется последовательность блоков, выполняющих определенные функции, и связей между ними. Внутри блоков указывается информация, характеризующая выполняемые ими функции. Блоки схемы имеют сквозную нумерацию.

Конфигурация и размеры блоков, а также порядок построения схем определяются ГОСТ 19.002-80 и ГОСТ 19.003-80.

На этапе 4 составляется программа на языке Турбо-Паскаль. При описании программы необходимо использовать характерные приемы программирования и учитывать специфику языка. В качестве языка программирования выбран язык ПАСКАЛЬ ввиду его наглядности и облегченного понимания для начинающих программистов, а также возможности в дальнейшем использовать для решения более трудных задач.

Этапы алгоритмизации и программирования являются наиболее трудоемкими, поэтому им уделяется большое внимание.

В процессе выполнения курсовой работы студент готовит исходные данные, вводит программу и исходные данные. При работе ввод программы и исходных данных осуществляется с клавиатуры дисплея.

Отладка программы состоит в обнаружении и исправлении ошибок, допущенных на всех этапах подготовки задач к решению на ПЭВМ. Синтаксис ошибки обнаруживается компилятором, который выдает сообщение, указывающее место и тип ошибки. Обнаружение семантических ошибок осуществляется на этапе тестирования программы, в котором проверяется правильность выполнения программы на упрощенном варианте исходных данных или с помощью контрольных точек или в режиме пошагового исполнения.

Задание при обработке на ЭВМ проходит ряд шагов: компиляцию, редактирование (компоновку) и выполнение.

Обработка результатов решения задачи осуществляется с помощью ЭВМ. Выводимые результаты оформлены в виде, удобном для восприятия.

1. Краткое описание сущности метода касательных

( метода секущих Ньютона)

Пусть на отрезке [a; b] отделен корень с уравнения f (x) = 0 и f -функция непрерывна на отрезке [a; b], а на интервале ]a; b[ существуют отличные от нуля производные f ’ и f ”.

Так как f ’(x)  0 , то запишем уравнение f (x) = 0 в виде :

x = x – ( f (x) / f ’(x)) (1)

Решая его методом итераций можем записать :

x>n+1> = x> n>– ( f (x> n>) / f ’(x> n>)) (2)

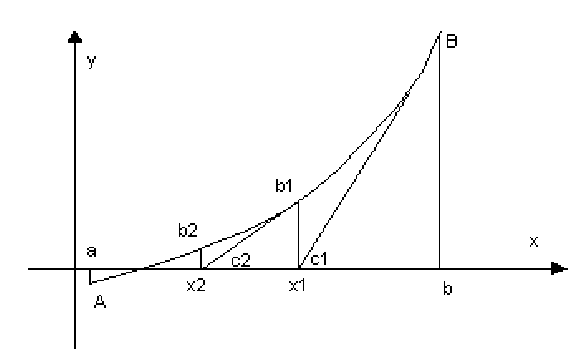

Если на отрезке [a;b] f ’(x) * f “(x) > 0, то нул – евое приближение выбираем x0=a. Рассмотрим геометрический смысл метода . Рассмотрим график функции y=f(x). Пусть для определенности f ‘(x) > 0 и f “(x) > 0 (рис. 1). Проведем касательную к графику функции в точке B (b, f (b)). Ее уравнение будет иметь вид :

y = f (b) + f ’(b) * (x – b)

Полагая в уравнении y = 0 и учитывая что f ’(x)  0, решаем его относительно x. Получим :

x = b – (f (b) /f ‘(b))

Нашли абсциссу x>1> точки c>1> пересечения касательной с осью ox :

x>1> = b – (f (b) – f ’ (b))






Проведем касательную к графику функции в точке b>1> (x>1>; f (x>1>)).Найдем абсциссу x>2> точки с>2> пересечения касательной с осью Ox :

x>2> = x>1> – (f (x>1>) / ( f ’(x>1>))

Вообще :

x>k+1>> >= x> k> – ( f (x> k>) / f ’(x> k>)) (3)

Таким образом, формула (3) дает последовательные приближения (x>k>) корня, получаемые из уравнения касательной , проведенной к графику функции в точке b> k> (x> k>; f (x> k>>0>) метод уточнения корня c [a;b] уравнения f (x) = 0 с помощью формулы (3) называется методом касательной или методом Ньютона.

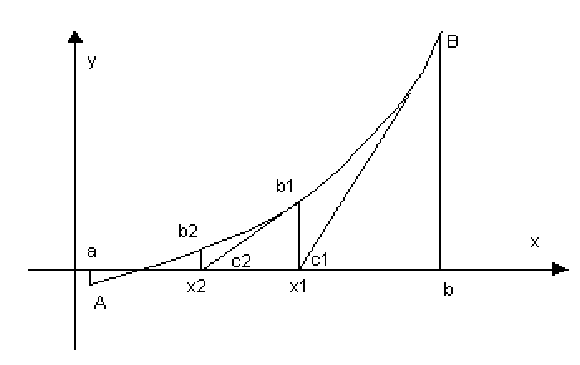

Геометрический смысл метода касательных состоит в замене дуги y = f (x) касательной, одной к одной из крайних точек . Начальное приближение x> >>0> = a или x>0> = b брать таким, чтобы вся последовательность приближения х> k> принадлежала интервалу ]a;b[ . В случае существования производных f ’, f ”, сохраняющих свои знаки в интервале, за х>0> берется тот конец отрезка [a;b], для которого выполняется условие f ’(х>0>) * f (х>0>) > 0. Для оценки приближения используется общая формула :

|c-x> k>>-1> |  | f (x> k>>+1>)/m| , где m = >min> f ’(x) на отрезке [a;b] .

На практике проще пользоваться другим правилом :

Если на отрезке [a;b] выполняется условие 0 < m < | f (x)| и заданная точность решения, то неравенство | x> k+>>1>-x> k>|   влечет выполнение неравенства |c-x> k>>-1>|  

В этом случае процесс последовательного приближения продолжают до тех пор, пока не выполнится неравенство :

|c-x> k>>-1>|  

2. Решение нелинейного уравнения аналитически

Определим корни уравнения х3 + 0,1х2 + 0,4х – 1,2 = 0 аналитически. Находим : f (x) = х3 + 0,1х2 + 0,4х – 1,2

f ‘ (x) = 3х2 + 0,1х + 0,4

f (–1) = –2,5 < 0 f (0) = –1,2 < 0 f (+1) = 0,3 > 0

x

-

-1

0

+1

+

sign f (x)

-

-

-

+

+

Следовательно, уравнение имеет действительный корень, лежащий в промежутке [ 0; +1 ].

Приведем уравнение к виду x =  (x) , так , чтобы |  ‘ (x) | <1 при 0 x  +1.

Так как max | f ’(x) | = f ’(+1) = 3 + 0,1 + 0,4 = 3,5 то можно взять R = 2.

Тогда  (x) = x – ( f (x) / R) = x – 0,5 х3 – 0,05 х2 – 0,2 х + 0,6 = – 0,5 х3 – 0,05 х2 + 0,8 х + 0,6.

Пусть х>0> = 0 , тогда х >n+1> =  (х >n>).

Вычисления расположим в таблице.

n

х>n>

х2>n>

х3>n>

 (х>n>).

f (x)

1

1

1

1

0,85

-0,17363

2

0,85

0,7225

0,614125

0,9368125

0,08465

3

0,9368125

0,87761766

0,822163194

0,89448752

-0,04651

4

0,89448752

0,800107923

0,715686552

0,917741344

0,024288

5

0,917741344

0,842249174

0,772966889

0,905597172

-0,01306

6

0,905597172

0,820106238

0,74268589

0,912129481

0,006923

7

0,912129481

0,83198019

0,758873659

0,908667746

-0,0037

8

0,908667746

0,825677072

0,750266124

0,910517281

0,001968

9

0,910517281

0,829041719

0,754856812

0,909533333

-0,00105

10

0,909533333

0,827250884

0,752412253

0,910057995

0,000559

11

0,910057995

0,828205555

0,753715087

0,909778575

-0,0003

12

0,909778575

0,827697055

0,753021048

0,909927483

0,000159

13

0,909927483

0,827968025

0,753390861

0,909848155

-8,5E-05

14

0,909848155

0,827823665

0,753193834

0,909890424

4,5E-05

15

0,909890424

0,827900583

0,753298812

0,909867904

-2,4E-05

16

0,909867904

0,827859602

0,753242881

0,909879902

1,28E-05

17

0,909879902

0,827881437

0,753272681

0,90987351

-6,8E-06

18

0,90987351

0,827869803

0,753256804

0,909876916

3,63E-06

19

0,909876916

0,827876002

0,753265263

0,909875101

-1,9E-06

20

0,909875101

0,827872699

0,753260756

0,909876068

1,03E-06

График функции y = х3 + 0,1х2 + 0,4х – 1,2

3. Блок схема программы









4. Программа на языке PASCAL 7.0

program metod_kasatel;{Название программы}

uses Crt; {Модуль дисплейных функций}

var {Блок описаний переменных}

xn,xn1,a,b,c,mx,y0,x0 :real;

function f1(x1:Real): Real; {Основная функция}

begin

f1 := x1*x1*x1*(-0.5)-0.05*x1*x1+0.8*x1+0.6;

end;

function f2(x4:Real): Real; {Производная от основной функции}

begin

f2 := x4*x4*x4+0.5*x4*x4+0.1*x4*x4+0.4*x4–1.2;

end;

begin {Начало основного тела программы}

Clrscr; {Очистка экрана перед выполнением программы}

a:=0;b:=1;c:=0.00000001;

Writeln(' От A=',a,' до B=',b); {Вывод на экран}

Writeln(' Погрешность с=',c);

Readln; { Ожидание нажатия клавиши Enter}

xn:=b;

xn1:= f1(xn);

y0:=f2(b);

while ABS(y0)>c do {Проверка по точности вычисления корня}

begin {Тело цикла}

xn:=xn1;

xn1:=f1(xn);

y0:= f2(xn1);

{Печать промежуточного результата}

Writeln('xn=',xn,' xn+1=',xn1,' f(xn+1)=',y0);

Readln; { Ожидание нажатия клавиши Enter}

end; {Конец тела цикла}

Writeln('Конечные значения'); {Печать полученного результата}

Writeln(' xn+1=',xn1,' f(xn+1)=',y0);

Readln; { Ожидание нажатия клавиши Enter}

end. {Конец основного тела программы}

5. Результаты выполнения программы

От A= 0.0000000000E+00 до B= 1.0000000000E+00

Погрешность с= 1.0000000000E-08

От A= 0.0000000000E+00 до B= 1.0000000000E+00

Погрешность с= 1.0000000000E-08

xn= 8.5000000000E-01 xn+1= 9.3681250000E-01 f(xn+1)= 8.4649960270E-02

xn= 9.3681250000E-01 xn+1= 8.9448751986E-01 f(xn+1)=-4.6507647892E-02

xn= 8.9448751986E-01 xn+1= 9.1774134381E-01 f(xn+1)= 2.4288343840E-02

xn= 9.1774134381E-01 xn+1= 9.0559717189E-01 f(xn+1)=-1.3064617920E-02

xn= 9.0559717189E-01 xn+1= 9.1212948085E-01 f(xn+1)= 6.9234699658E-03

xn= 9.1212948085E-01 xn+1= 9.0866774587E-01 f(xn+1)=-3.6990702320E-03

xn= 9.0866774587E-01 xn+1= 9.1051728099E-01 f(xn+1)= 1.9678960780E-03

xn= 9.1051728099E-01 xn+1= 9.0953333295E-01 f(xn+1)=-1.0493249720E-03

xn= 9.0953333295E-01 xn+1= 9.1005799543E-01 f(xn+1)= 5.5884091853E-04

xn= 9.1005799543E-01 xn+1= 9.0977857497E-01 f(xn+1)=-2.9781681224E-04

xn= 9.0977857497E-01 xn+1= 9.0992748338E-01 f(xn+1)= 1.5865717614E-04

xn= 9.0992748338E-01 xn+1= 9.0984815480E-01 f(xn+1)=-8.4537703515E-05

xn= 9.0984815480E-01 xn+1= 9.0989042365E-01 f(xn+1)= 4.5040009354E-05

xn= 9.0989042365E-01 xn+1= 9.0986790364E-01 f(xn+1)=-2.3997676180E-05

xn= 9.0986790364E-01 xn+1= 9.0987990248E-01 f(xn+1)= 1.2785800209E-05

xn= 9.0987990248E-01 xn+1= 9.0987350958E-01 f(xn+1)=-6.8122881203E-06

xn= 9.0987350958E-01 xn+1= 9.0987691573E-01 f(xn+1)= 3.6295678001E-06

xn= 9.0987691573E-01 xn+1= 9.0987510095E-01 f(xn+1)=-1.9338276616E-06

xn= 9.0987510095E-01 xn+1= 9.0987606786E-01 f(xn+1)= 1.0303429008E-06

xn= 9.0987606786E-01 xn+1= 9.0987555269E-01 f(xn+1)=-5.4896190704E-07

xn= 9.0987555269E-01 xn+1= 9.0987582717E-01 f(xn+1)= 2.9248803912E-07

xn= 9.0987582717E-01 xn+1= 9.0987568093E-01 f(xn+1)=-1.5583464119E-07

xn= 9.0987568093E-01 xn+1= 9.0987575885E-01 f(xn+1)= 8.3031409304E-08

xn= 9.0987575885E-01 xn+1= 9.0987571733E-01 f(xn+1)=-4.4236003305E-08

xn= 9.0987571733E-01 xn+1= 9.0987573945E-01 f(xn+1)= 2.3572283681E-08

xn= 9.0987573945E-01 xn+1= 9.0987572766E-01 f(xn+1)=-1.2558302842E-08

xn= 9.0987572766E-01 xn+1= 9.0987573394E-01 f(xn+1)= 6.6920620156E-09

Конечные значения

xn+1= 9.0987573394E-01 f(xn+1)= 6.6920620156E-09

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

    Алексеев В. Е., Ваулин А.С., Петрова Г. Б. – Вычислительная техника и программирование. Практикум по программированию :Практ .пособие/ –М.: Высш. шк. , 1991. – 400 с.

    Абрамов С.А., Зима Е.В. – Начала программирования на языке Паскаль. – М.: Наука, 1987. –112 с.

    Вычислительная техника и программирование: Учеб. для техн. вузов/ А.В. Петров, В.Е. Алексеев, А.С. Ваулин и др. – М.: Высш. шк., 1990 – 479 с.

    Гусев В.А., Мордкович А.Г. – Математика: Справ. материалы: Кн. для учащихся. – 2-е изд. – М.: Просвещение, 1990. – 416 с.

    Марченко А.И., Марченко Л.А. – Программирование в среде Turbo Pascal 7.0 – К.: ВЕК+, М.: Бином Универсал, 1998. – 496 с.
