Расчет телекоммуникационной сети ГТС малой емкости

Введение

Актуальность проблемы в настоящее время развития телекоммуникаций происходит в направлении создания рынка телекоммуникационных услуг, внедрения новых телекоммуникационных технологий, их конвергенция. Внедрение новых услуг, как и поддержание существующих, требует соответствующих сетевых ресурсов, при этом современные телекоммуникационные услуги реализуются на основе других новых телекоммуникационных технологий и создания мультисервисных сетей.

Условия рынка требуют повышения качества представляемых потребителям услуг и, как следствие этого, увеличения затрат на поддержание требуемого качества услуг со стороны операторов связи. Однако операторы связи заинтересованы в снижении эксплуатационных расходов и повышении эффективности процессов эксплуатации систем связи и их элементов.

Как показывает мировой опыт, решение указанных задач невозможно без создания и внедрения на телекоммуникационных сетях эффективных систем управления, позволяющих поддерживать на заданном уровне сетевые ресурсы, необходимые для предоставления качественных услуг. На указанные цели в мире тратится 10–20% от стоимости оборудования телекоммуникационных сетей. Следует учитывать, что на существующих сетях используется различное телекоммуникационное оборудование: электромеханические телефонные станции и системы передачи ИКМ современные цифровые системы коммутации и оборудование SDH, а также оборудование, поддерживающее новейшие инфокоммуникационные технологии.

При этом применяются различные методы эксплуатации, существует различная степень приспособленности оборудования сетей к современным технологиям управления.

Комплексное решение вышеперечисленных задач представляет собой сложную проблему, связанную с разработкой научно-обоснованных методов проектирования систем, обеспечивающих поддержание процессов эксплуатации, технического обслуживания, администрирования и управления телекоммуникационными сетями и их элементами.

Очень важно отметить, что высокий показатель работоспособности телекоммуникационных сетей может обеспечить слаженный подход к реконструкции или строительству нового сегмента.

Учитывается планирование различных видов работ и представляемых услуг – строительство зданий и сооружений, прокладка и монтаж кабельных линий, установка оборудования кабельных устройств и коммутационных систем, эффективная программа для привлечения новых клиентов.

Ташкент является крупнейшим городом Центральной Азии и как утвердившийся мегаполис имеет несколько городов-спутников, такие как Зангиота, Кибрай, Келес, Уртаул, Назарбек, Минводы и т.д., в которые заселяется все больше и больше жителей из города Ташкента. В этих малонаселённых городах всё ещё остается большой вопрос об организации широкополосного доступа к услугам телекоммуникаций по проводной сети.

Целью данной работы является решение проблемы проектирования отдельного сегмента телекоммуникационной сети на примере вымышленного города-спутника, название которого с численностью населения 105 500 человек.

Спроектированная телекоммуникационная сеть соединяется с TShTT по средством IP – телефонии

В первой главе рассматриваются вопросы по выбору архитектуры сети, виды работ, необходимые для строительства и запуска в строй телекоммуникационной сети.

Во второй главе рассматриваются вопросы по составлению графика выполнения работ, методы управления и ход проведения строительных работ. Также описываются способы предоставления услуг и техническая поддержка клиентов.

В третьей главе рассматриваются общие вопросы по ТБ. Особое внимание уделяется вопросу правильного проведения инструктажа по ТБ перед началом работ, как правильно консультироваться по ТБ у инженера по ТБ.

1. Проектирование телекоммуникационной сети

1.1 Общие положения по проектированию

Развитие народного хозяйства страны осуществляется по планам, в которых, в числе других отраслей предусматривается соответствующее развитие отрасли связи. На базе плана развития средств связи республики Узбекистан составляются планы для областей, районов и городов. Перспективное развитие городской телефонной сети согласуется с планом развития городского хозяйства в целом. Для городов, являющихся районными центрами, план развития ГТС согласуется также с развитием СТС района.

Проектирование является начальной стадией реализации планов. Этапы проектирования, как и народнохозяйственные планы, охватывают пятилетние периоды. Проектирование ведётся на 3 этапа: начальный, промежуточный и перспективный. Первый этап, начальный, охватывает 4–5 лет со времени ввода ГТС в эксплуатацию. Второй, промежуточный, охватывает последующие 5 лет. Третий, перспективный – последующие 10 лет после второго. Проектные периоды, как правило, совпадают с общими планами развития народного хозяйства. Поэтапное проектирование позволяет рационально осуществлять капитальное строительство избегая технических трудностей развития и излишних затрат на реконструкцию в будущем.

Проектирование ГТС в начальный период осуществляется в одну или две стадии. При одностадийном проектировании дают законченные решения всех вопросов в рабочем проекте. В состав проекта входят сводные сметы и рабочие чертежи. При двухстадийном проектирование сначала разрабатывается технический проект со сметно-финансовом расчётом. В техническом проекте разрабатываются все основные решения в комплексе по ГТС или по отдельным видам сооружения. Возможна разработка проекта какой-либо части ГТС. После утверждения технического проекта составляются рабочие чертежи и сметы к ним.

Основой проектных решений являются:

– техническое задание на проектирование или утверждённый технический проект;

– исходные данные и материалы изысканий;

– государственные стандарты, технические условия, нормы технологического проектирования;

– инструкция, правила, руководства, указания, распоряжения и другие директивные материалы по вопросам проектирования и строительства сооружений связи.

При проектировании широко используются типовые проекты и типовые решения по отдельным составным элементам сооружений ГТС. В проектах предусматривается использование наиболее совершенных конструкций, материалов и оборудования.

Проектная документация состоит из нескольких частей. В общей части проекта даётся характеристика города или его района, характеристика ГТС в целом и её составных сооружений, в том числе и линейных. В характеристике даются планируемое развитие города, структура промышленности, развитие жилого фонда, благоустройства. Кроме того в характеристике отмечаются наличии железнодорожного и городского электрифицированного транспорта, состояние дорожных покрытий, категории грунтов, рельеф, наличие грунтовых вод и горизонты их залегания, глубина промерзания грунта и его агрессивность по отношению к подземным сооружениям связи, а также другие сведения, определяющие проектные решения. В общей части обосновывается также схема построения связи на ГТС, ёмкости сети или отдельных её районов, месторасположение АТС.

Технологическая сметная части составляются отдельно по разделам: «Станционные сооружения» и «Линейные сооружения». В особые части проекта выделяются вопросы проектирования здания АТС, вопросы энергоснабжения, организация строительства и другие специальные вопросы.

Проектирование осуществляется специализированно по отделам и группами инженерами и техниками соответствующего профиля. Общее руководство проектированием осуществляет главный инженер проекта.

1.2 Общая часть проекта

Город Ок-йул находится в Ташкентском вилояте в 20 км от г Ташкента в юго-западном направлении.

Население: 105. 500 человек

Административное деление города Ок-йул 4 района: Северо-Восточный, Юго-Восточный, Юго-Западный, Северо-Западный.

Пути сообщения: автотрасса Е-390, железнодорожный путь сообщения Ташкент-Самарканд.

Общая схема города изображена на рис. 1.

Рис. 1. Общая схема города Ок-йул

Характеристика данного города состоит из нескольких частей:

– расстояние и название улиц, проспектов, тупиков и проездов;

– плотность населения;

– расчет количества абонентов

    Расчет длины улиц, проспектов, проездов

В таблице 1 перечислены улицы и их расстояния

Таблица 1

район

проспекты, улицы, проезды

Длина

1

С Е В Е Р О – В О С Т О К

ул Тургиновой

900

2

просп. Хан

3350

3

пр Хана

300

4

ул Чиряевой

1000

5

ул Хен

850

6

Ул Галимовой

1300

7

ул. Кривова

1400

8

ул Рогашова

2300

9

Ул Нурмахмудова

1100

10

ул. Петущак

1450

11

ул Ритор

1300

12

ул Бикжановой

4075

13

ул Афанасьевой

1950

14

ул Емельянова

650

15

ул Игонченко

850

16

ул Кологривого

450

17

ул Гайдара

1300

18

1 пр Гайдара

200

19

2 пр Гайдара

175

20

ул Козловой

750

21

ул Зайцевой

575

22

ул Гончаровой

1800

23

ул Ережепова

1200

итого

29225

24

С Е В Е Р О – З А П А Д

пр Шин

3650

25

ул Ларионовой

2450

26

ул Иляхиной

1200

27

ул Электротехника

3800

28

ул Петренко

1300

29

ул Дияровой

550

30

ул Коротеева

1150

31

ул Мусиной

1300

32

ул Гавриловых

800

33

ул ГЭК

1250

34

ул Сабзавот

850

35

пр Сабзавот

500

36

ул Буланик

350

37

ул Степнова

1050

38

ул ТПКИТ

1350

39

1 пр ТПКИТ

225

40

2 пр ТПКИТ

200

41

3 пр ТПКИТ

350

42

4 пр ТПКИТ

500

43

5 пр ТПКИТ

250

44

6 пр ТПКИТ

200

45

7 пр ТПКИТ

150

46

ул Студенческая

750

47

ул Муртазаевой

1100

итого

25275

48

ЮГО-ВОСТОК

пр Дружбы народов

5250

49

пр Плинтовая

5375

50

ул Чернильная

900

51

ул Симметричная

600

52

ул Маркера

800

53

ул Астрономическая

600

54

1 пр Плинтовая

400

55

ул Магистральная

1200

56

туп Байтаева

550

57

туп Ефимова

250

58

1 пр Магистральная

325

59

туп Умерова

300

60

ул Умерова

375

61

ул Почтамская

1725

62

ул Морзе

400

63

ул Грибоедова

875

64

ул Линейщиков

550

65

ул Телеграфная

600

66

ул. Белла

425

67

ул. Пужайцева

500

68

1 пр Пужайцева

400

69

2 пр Пужайцева

50

70

туп Коаксиальный

550

71

ул Затейников

450

72

ул Художников

1375

73

пр Мухаммедовой

2925

74

ул Собир-Рахимова

950

75

ул Мошейника

450

76

ул Сибирская

1150

77

1 пр Сибирский

315

78

2 пр Сибирский

100

79

ул Кумыш

575

80

ул Вдовиченко

300

81

1 пр Вдовиченко

250

82

ул Светлая

1275

83

ул Дроздова

575

84

ул Мухаммедовой

575

85

ул Меджитовой

150

86

ул Лермонтова

800

87

ул Алиматовой

425

88

ул Ташкент

150

89

ул TShTT

550

90

ул Сафроновой

575

91

1 пр Сафроновой

150

92

ул Чиланзар

950

93

1 пр Чиланзар

400

94

ул Хамза

100

итого

38515

95

ЮГО-ЗАПАД

ул. Молодежная

1375

96

ул Байнона

600

97

ул Болалар

400

98

1 пр Байнона

50

99

ул Кравченко

475

100

ул Светлакова

700

101

1 пр Светлакова

300

102

ул Губкина

1100

103

1 пр Губкина

175

104

2 пр Губкина

175

105

3 пр Губкина

175

106

4 пр Губкина

100

107

ул Крутовой

1410

108

туп Крутовой

375

109

ул Кологривого

500

110

ул 5 июля

325

111

ул Пушкина

700

112

ул Хамида-Амирова

1900

113

ул Ялангач

550

114

ул Кузнецова

350

115

1 пр Крутовой

335

116

1 пр Кузнецова

350

117

2 пр Кузнецова

300

118

ул Кольцевая

500

119

ул Ореховая

350

120

1 пр Молодёжный

300

121

ул Каланова

250

122

ул Южная

250

123

ул Плеханова

800

124

1 пр Плеханова

175

125

ул Пожарников

950

126

ул Сарварова

3500

127

ул Деловая

150

128

ул Предпринимательская

800

129

ул Гоголя

100

130

ул Кулинарная

350

131

ул Навои

800

132

ул ДециБелла

700

133

ул Победа

600

134

ул Ревиной

1600

135

ул Перекрёсток

600

136

ул Ибн Сино

800

137

ул Ломная

500

138

ул Чайная

200

139

ул Сезам

500

140

ул Футболистов

550

141

ул Дании

500

142

ул Сергеева

400

143

ул Зигзаговая

1050

144

1 пр Зигзаговый

400

145

ул Школьников

625

146

1 пр Ревиной

200

147

ул Сантехников

450

148

2 пр Ревиной

150

149

3 пр Ревиной

200

150

4 пр Ревиной

400

151

5 пр Ревиной

500

152

6 пр Ревиной

500

153

ул Рублёвка

800

154

ул Хрулева

600

155

ул Чайковского

600

156

ул Чехова

625

157

1 пр Чайковского

100

158

ул Омарова

1600

159

ул Вишнёвая

650

160

ул 8 марта

900

161

ул Подводников

400

162

ул Останкино

1100

163

ул Комарова

400

164

ул Рахимова

200

165

ул Мухина

175

166

ул Громаковой

150

167

ул Мать и Дитя

225

168

ул Тигровая

550

169

ул Бабуина

200

170

ул Содырова

650

171

ул Харьково

250

172

1 пр Тигровый

100

173

ул Волковой

1000

174

1 пр Волковой

200

175

ул Рахимовой

1425

176

2 пр Волковой

200

177

3 пр Волковой

100

178

итого

46620

179

ВСЕГО ПО ГОРОДУ

139635

    Расчет потенциальных абонентов города Ок-йул

Расчет абонентов квартирного сектора показан в таблице 2.

Таблица 2

район

наименование массива

дома

габариты здания

кол абонентов

С Е В Е Р О – В О С Т О К

м-в Долото

1

4х9х2

72

2

4х9х2

72

3

4х9х2

72

4

4х9х2

72

5

2х5х2

20

6

2х5х2

20

7

4х9х2

72

8

4х9х2

72

9

4х9х2

72

итого

544

м-в Спальный

1

4х9х4

144

2

4х9х4

144

3

4х9х4

144

4

4х9х4

144

5

4х9х4

144

6

4х9х4

144

7

4х9х4

144

8

4х9х4

144

9

4х9х4

144

10

4х9х4

144

11

4х9х5

180

12

4х9х3

108

13

4х9х5

180

14

4х9х3

108

15

4х9х3

108

16

4х9х2

72

17

4х9х2

72

итого

2268

всего по району

2812

Ю Г О – В О С Т О К

м-в Кумыш-1

1

4х9х4

144

2

4х9х3

108

3

4х9х3

108

4

4х9х3

108

5

4х9х4

144

6

4х9х2

72

7

4х9х2

72

8

4х9х3

108

9

4х9х3

108

10

4х9х2

72

11

4х9х10

360

12

4х9х2

72

13

4х9х2

72

14

4х9х3

108

15

4х9х3

108

итого

1764

м-в Кумыш-2

1

4х9х3

108

2

4х9х3

108

3

4х9х2

72

4

4х9х3

108

5

4х9х3

108

6

4х9х2

72

7

4х9х2

72

8

4х9х4

144

9

4х9х4

144

10

4х9х4

144

11

4х9х3

108

итого

1188

м-в Кумыш-3

1

4х9х2

72

2

4х9х2

72

3

4х9х2

72

4

4х9х4

144

5

4х9х2

72

6

4х9х2

72

7

4х9х2

72

8

4х9х2

72

9

4х9х2

72

10

4х9х2

72

11

4х9х2

72

12

4х9х2

72

13

4х9х2

72

14

4х9х2

72

15

4х9х2

72

16

4х9х3

108

17

4х9х3

108

18

4х9х3

108

19

4х9х3

108

20

4х9х3

108

21

4х9х3

108

21а

4х9х3

108

22

4х9х3

108

23

4х9х2

72

24

4х9х2

72

25

4х9х2

72

26

4х9х2

72

27

4х9х4

144

28

4х9х3

108

29

4х9х3

108

30

4х9х3

108

31

4х9х2

72

32

4х9х2

72

33

4х9х2

72

34

4х9х3

108

35

4х9х2

72

36

4х9х2

72

37

4х9х2

72

38

4х9х2

144

39

4х9х4

108

40

4х9х3

144

41

4х9х4

72

42

4х9х2

144

43

4х9х4

72

44

4х9х2

108

итого

4104

м-в Кумыш-4

1

4х9х3

108

2

4х9х4

144

3

4х9х2

72

4

4х9х3

108

5

4х9х4

144

6

4х9х3

108

7

4х9х2

72

8

4х9х2

72

9

4х9х2

72

10

4х9х2

72

11

4х9х2

72

12

4х9х2

72

13

4х9х2

72

14

4х9х2

72

15

4х9х4

144

16

4х9х2

72

17

4х9х2

72

18

4х9х2

72

итого

1620

м-в Кумыш-5

1

4х9х2

72

2

4х9х2

72

3

4х9х2

72

4

4х9х2

72

5

4х9х2

72

6

4х9х2

72

7

4х9х3

108

8

4х9х3

108

9

4х9х2

72

10

4х9х2

72

итого

792

м-в Элит

1

2х9х4

72

2

2х9х1

18

3

2х9х2

36

4

2х9х2

36

5

2х9х2

36

6

2х9х1

18

7

2х9х1

18

8

2х9х1

18

9

2х9х3

54

10

2х9х3

54

11

2х9х3

54

12

2х9х2

36

13

2х9х3

54

14

2х9х3

54

15

2х9х3

54

16

2х9х2

36

17

2х9х2

36

18

2х9х1

18

19

2х9х1

18

20

2х9х1

18

21

2х9х1

18

22

2х9х1

18

23

2х9х4

72

24

2х9х2

36

25

2х9х1

18

26

2х9х3

54

27

2х9х1

18

28

2х9х1

18

29

2х9х2

36

30

2х9х2

36

31

2х9х1

18

32

2х9х1

18

33

2х9х1

18

34

2х9х4

72

35

2х9х3

54

36

2х9х3

54

37

2х9х2

36

38

2х9х2

36

39

2х9х3

54

40

2х9х3

54

итого

1476

всего по району

10944

ЮГО-ЗАПАД

м-в Ялангач 1

1

10х16

160

2

2х5х3

30

3

10х16

160

4

2х5х4

40

5

2х5х3

30

6

3х5х6

80

7

2х5х3

30

8

2х5х3

30

9

2х5х3

30

10

2х5х3

30

11

2х5х3

30

12

3х5х4

60

13

2х5х2

20

14

2х5х2

20

15

2х5х2

20

16

2х5х2

20

17

2х5х3

30

18

2х5х3

30

19

2х5х8

80

итого

930

м-в Ялангач 2

1

2х4х2

16

2

2х4х2

16

3

2х4х2

16

4

2х4х2

16

5

2х4х4

32

6

3х4х4

48

7

2х4х4

32

8

3х4х6

72

9

2х4х6

48

10

2х4х6

48

11

2х4х6

48

12

2х4х2

16

13

2х4х2

16

14

2х4х2

16

15

2х4х2

16

16

2х4х2

16

17

2х4х2

16

18

2х4х2

16

итого

504

м-в Замон

1

3х9х1

18

2

3х9х1

18

3

3х9х1

18

4

3х9х1

18

5

3х9х1

18

6

3х9х3

27

7

3х9х1

18

8

3х9х1

18

9

3х9х1

18

10

3х9х1

18

11

3х9х3

27

12

3х9х1

18

итого

234

всего по району

1668

СЕВЕРО-ЗАПАД

м-в Атака

1

3х4х2

24

2

3х4х2

24

3

2х4х2

16

4

2х4х2

16

5

3х4х2

24

6

3х4х5

60

7

2х4х2

16

8

2х4х2

16

9

2х4х2

16

10

3х4х2

24

11

2х4х2

16

12

2х4х2

16

13

2х4х2

16

14

2х4х2

16

15

3х4х2

24

16

3х4х5

60

17

2х4х2

16

18

2х4х2

16

19

2х4х2

16

20

2х4х2

16

21

2х4х2

16

22

3х4х2

24

23

2х4х2

16

24

2х4х2

16

25

3х4х2

24

26

2х4х2

16

27

2х4х2

16

28

2х4х2

16

29

2х4х2

16

30

2х4х2

16

итого

624

м-в Муратине

1

2х5х2

20

2

2х5х2

20

3

2х5х2

20

4

2х5х2

20

5

2х5х2

20

6

2х5х2

20

7

3х5х4

60

8

2х5х2

20

9

2х5х2

20

10

2х5х2

20

11

2х5х2

20

12

3х5х4

60

13

2х5х1

10

14

2х5х1

10

15

2х5х2

20

16

2х5х1

10

17

2х5х1

10

18

3х5х5

75

19

2х5х2

20

20

2х5х2

20

21

2х5х2

20

итого

515

м-в Веселый

3х4х5

60

2х4х2

16

2х4х2

16

2х4х2

16

2х4х2

16

2х4х2

16

2х4х2

16

2х4х2

16

3х4х5

60

3х4х5

60

3х4х5

60

3х4х5

60

3х4х5

60

2х4х5

40

2х4х5

40

2х4х2

16

2х4х2

16

2х4х2

16

2х4х5

40

2х4х5

40

2х4х5

40

2х4х5

40

10а

2х4х5

40

10б

2х4х5

40

10в

2х4х5

40

11а

2х4х5

40

11б

2х4х5

40

12а

2х4х5

40

12б

2х4х5

40

12в

2х4х5

40

13а

3х5х6

90

13б

3х5х6

90

14а

2х4х5

40

14б

2х4х5

40

итого

1340

всего по району

2479

ВСЕГО ПО ГОРОДУ

17903

архитектура строительный график управление

Примечание: в столбце «габариты» указывается количество абонентов в одном доме axbxc, где a – количество квартир на этаже, b – количество этажей в одном доме, c – количество подъездов

Таблица 3

район

Название махалли

Кол абонентов

ЮГ О – В О С Т О К

Собир-Рахимов

130

Бустон

36

ЮГ О – ЗАПАД

Олмазор

191

Ибн Сино

111

Амир Темур

334

Бобур

51

Белтибо

159

Коттеджи

4

Всего по городу

1016

Расчет абонентов учрежденческого сектора показан в таблице 4.

Таблица 4

Наименование учреждений

Название учреждения

Количество абонентских номеров

Район

Учебные учреждения

Институт физической культуры

20

Ю-З

Окйулевский Проф Колл Информ Технологий

8

Ю-З

Окйулевский Государств Технич Университет

15

С-В

Инстит информац технологий

35

Ю-З

Колледж легкой промышленности

28

С-З

Колледж бытовых услуг

8

С-З

Кулинарный колледж

8

Ю-З

Финансовый колледж

16

Ю-З

Ж/Д колледж

11

Ю-З

Автодорожный колледж

8

Ю-З

Школа 209

6

С-3

Школа 116

5

Ю-З

Школа 204

6

С-З

Школа 49

4

С-З

Школа 4

7

С-В

Школа 7

7

С-В

Школа 47

4

Ю-В

Школа 5

4

Ю-В

Школа 2

4

Ю-В

Школа 3

4

Ю-В

Школа 151

5

С-З

дет сад 1

4

С-З

дет сад 2

4

С-З

дет сад 3

4

С-З

детсад 4

5

С-В

дет сад 5

3

С-В

дет сад 6

5

С-В

дет сад 7

5

Ю-В

дет сад 8

4

Ю-В

дет сад 9

3

Ю-З

Город Клиника 2

12

С-В

Гор Клиника 1

14

С-З

Город клиника 3

15

Ю-В

Поликлиника 25

11

Ю-З

Город клиника 4

15

Ю-З

Etynh город больница

16

С-З

Род дом

16

Ю-З

Культурные и административные здания

Пожарна охрана

10

С-В

ЗАГС

8

С-В

СУД

16

С-В

БАНК

48

С-З

Кинотеатр

10

С-З

Театр

8

С-З

Выстав галлере

6

С-З

Салон Красоты

13

Ю-З

Ипподром

10

Ю-З

Стадион

12

Ю-З

Бассейн

8

Ю-З

Вокзал

12

С-В

Аквапарк

8

С-В

Хокимият

22

Ю-З

Телецентр

30

С-В

ГУВД

50

С-В

Отель Хилтон

30

С-В

Хотел Хилтон

10

С-В

Ресторан Какаду

8

С-В

Дворец Молодёжи

10

С-В

Городская Библиотека

4

С-В

Учебный центр Language

12

С-В

Автозаправка

4

С-З

Клуб Opera

6

С-В

Торговые центры

Супер Оптовый базар

25

С-В

Мини базар

4

Ю-З

Центральный Алайский базар

10

С-В

Бутики

12

С-З

Супер маркет Дуние

5

Ю-З

Овощной Рынок

4

Ю-З

Бизнес центры

Б-Ц 1

256

Ю-З

Б-ц 2

125

Ю-З

Б-Ц 6

100

С-З

Б-Ц 4

150

Ю-В

Б-Ц 5

140

С-В

Б-Ц 7

58

Ю-В

всего по городу

1593

Расчет абонентов народно-хозяйственного сектора показан в таблице 5.

Таблица 5

Название предприятия

Количество абонентских номеров

Район

ЭЛЕВАТОР

154

С-З

Макаронная Фабрика

158

С-З

Железо-Бетонный завод

156

С-З

С-З Котельная

148

С-З

Хлебобулочная фабрика

125

С-З

Кондитерская фабрика

148

С-З

NESTLE

135

С-З

TEGEN

148

С-З

Кабельный завод

198

С-З

Кисломолочный комбинат

126

С-З

С-З Подстанция

120

С-З

Текстильная фабрика

190

С-З

Обувная фабрика

129

С-З

Завод A K F A

168

С-З

Мясокомбинат

179

С-З

Складские помещения

124

С-З

ДЕПО

189

С-В

Завод Фотон

125

С-В

Автобаза

126

С-В

Науч-техн центр информ технолог

526

С-В

С-В Подстанция

115

С-В

Текстильн Комбин

168

Ю-В

Ю-В Котельная

122

Ю-В

всего по городу

3777

    Выполнение анализа распределения нагрузки по районам города

– Северо-Западный район.

Таблица 6

Категория абонента

Наименование объекта

Кол абон номеров

всего

Квартирный сектор

м-в Атака

624

2479

м-в Муратине

515

м-в Веселый

1340

Учрежденческий сектор

Колледж легкой промышленности

28

270

Колледж бытовых услуг

8

Школа 209

6

дет сад 6

5

дет сад 1

4

дет сад 2

4

дет сад 3

4

Гор Клиника 1

14

БАНК

48

Кинотеатр

10

Театр

8

Автозаправка

4

Гор Больница

16

Бутики

12

Б-Ц 6

100

Макаронная Фабрика

158

Железо-Бетонный завод

156

С-З Котельная

148

Хлебобулочная фабрика

125

NESTLE

135

TEGEN

148

Кабельный завод

198

Кисломолочный комбинат

126

С-З Подстанция

120

Текстильная фабрика

190

Обувная фабрика

129

Завод A K F A

168

Мясокомбинат

179

Складские помещения

124

всего

5009

5009

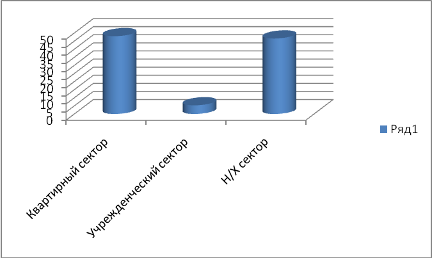

Диаграмма 1. Анализ количества абонентов в Северо-Западном районе

– Северо-Восточный район

Таблица 7

категория абонента

наименование объекта

кол абон номеров

всего

Квартирный сектор

м-в Долото

544

2812

м-в Спальный

2268

Учрежденческий сектор

ВУЗ городок

456

963

Школа 4

7

Школа 7

7

детсад 4

5

дет сад 5

3

дет сад 6

5

Город Клиника 2

12

Пожарная охрана

10

ЗАГС

8

СУД

16

Вокзал

12

Аквапарк

8

ГУВД

50

Отель Хилтон

30

Хотел Хилтон

10

Ресторан Какаду

8

Дворец Молодёжи

10

Городская Библиотека

4

Учебный центр Language

12

Клуб Opera

6

Супер Оптовый базар

25

Центральный Алайский базар

10

Б-Ц 5

140

Б-Ц4

150

Н/Х сектор

ДЕПО

189

1081

Завод Фотон

125

Автобаза

126

Науч-техн центр информ технолог

526

С-В Подстанция

115

всего по району

4843

4843

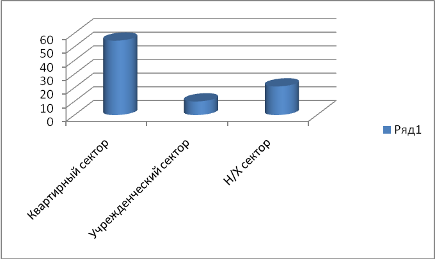

Диаграмма 2. Анализ количества абонентов в Северо-Восточном районе города Ок-йул

– Юго-Восточный район

Таблица 8

Категория абонента

Наименование объекта

Кол абон номеров

Всего

Квартирный сектор

мНв Кумыш 1

1764

11110

м-в Кумыш 2

1188

м-в Кумыш 3

4104

м-в Кумыш 4

1620

м-в Кумыш 5

792

м-в Элит

1476

мах Сабир Рахимов

130

мах Бустон

36

Учрежденческий сектор

Школа 47

4

148

Школа 5

4

Школа 2

4

Школа 3

4

дет сад 7

5

дет сад 8

4

Город клиника 3

15

Б-Ц 7

58

Н/Х сектор

Текстильный Комбинат

168

290

Ю-В Котельная

122

Итого по району

11648

11548

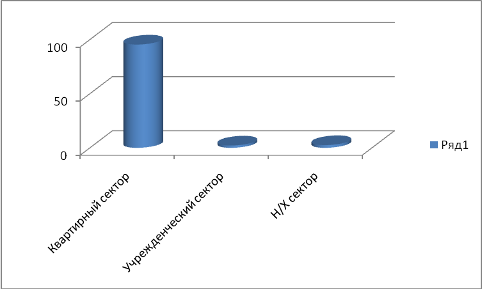

Диаграмма 3. Анализ количества абонентов в Юго-Восточном районе города Ок-йул

– Юго-Западный район

Таблица 9

Категория абонента

Наименование объекта

Кол абон номеров

всего

Квартирный сектор

м-в Ялангач 1

930

2518

м-в Ялангач 2

504

м-в Замон

234

мах Олмазор

191

мах Ибн Сино

111

мах Амир Темур

334

мах Бобур

51

мах Белтибо

159

Коттеджи

4

Учрежденческий сектор

Институт физической культуры

20

615

Окйулевский Проф Колл Информ Технологий

8

Инстит информац технологий

35

Кулинарный колледж

8

Финансовый колледж

16

Ж/Д колледж

11

Автодорожный колледж

8

Школа 116

5

дет сад 9

3

Поликлиника 25

11

Город клиника 4

15

Род дом

16

Салон Красоты

13

Ипподром

10

Стадион

12

Бассейн

8

Хокимият

22

Мини базар

4

Супер маркет Дуние

5

Овощной Рынок

4

Б-Ц 1

256

Б-ц 2

125

Н/Х сектор

Кондитерская Фабрика

148

148

Итого по району

3281

3281

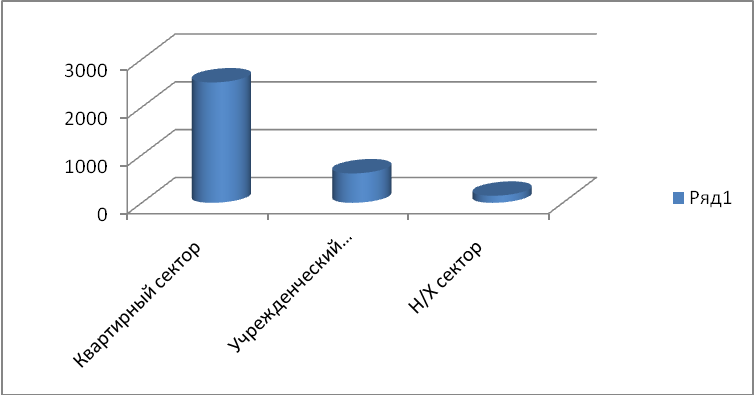

Диаграмма 4. Анализ количества абонентов в Юго-Западном районе города Ок-йул

    Распределение нагрузки по категориям

Таблица 10

Район

Квартирный сектор

Учрежденческий сектор

Народно-хозяйственный сектор

Северо-Западный

2479

270

2258

Северо-Восточный

2812

963

1081

Юго-Восточный

11110

148

290

Юго-Западный

2518

615

148

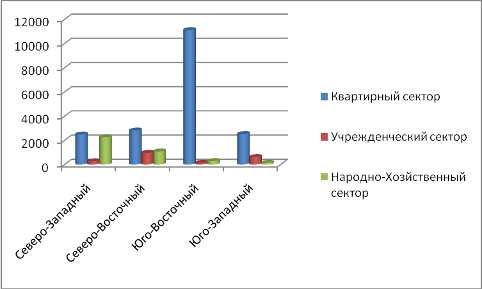

Диаграмма 5. Распределение нагрузки по категориям

1.3 Выбор места строительства зданий районных коммутационных станций

Для районированных сетей вначале определяют границы обслуживания каждой проектируемой АТС. Для выбора места строительства здания АТС следует учитывать, кроме абонентских линий, направление и количество соединительных линий, наличие свободных участков для застройки и общую планировку района. Выбор места производят с соответствующим технико-экономическим обоснованием, излагаемым в проекте.

Согласно проведённым расчетам и анализам распределения абонентской нагрузки по районам города Ок-йул.

В следующей таблице показана примерные абонентские ёмкости проектируемых коммутационных станций. Количество коммутационных станций в этом городе равно количеству административных единиц – районов.

Таблица 11

Номер станции

Район

Ёмкость

Ёмкость с запасом

АТС – 1

Северо-Западный

5161

6000

АТС – 2

Северо-Восточный

4406

5000

АТС – 3

Юго-Восточный

11648

12000

АТС – 4

Юго-Западный

3133

4000

24348

27000

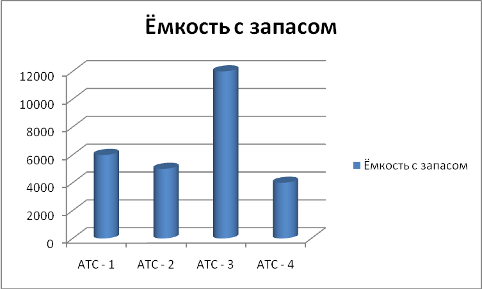

Диаграмма 6. Абонентские ёмкости АТС

Из таблицы 11 следует, что Юго-Восточный район имеет самую большую ёмкость. Следовательно в этом районе необходима установка выносных концентраторов. А в трёх других районах запас номеров в пределах нормы, следовательно установка концентраторов не требуется.

    Проектирование магистральной сети

Для квартирных телефонов проектируют равное число магистральных пар. При расчете в магистральных кабелях необходимо предусмотреть соответствующее количество соединительных линий к выносным концентраторам и домовым подстанциям. Количество соединительных линий к концентраторам определяют расчетом по создаваемой ими нагрузке. При отсутствии данных для расчета число соединительных линий принимают по нормам технологического проектирования.

Из общей емкости сети необходимо исключать проверочные номера, которые остаются на АТС, и для них магистральных пар не требуется. Количество проверочных номеров берут из расчета 1% от абонентской емкости АТС. Для гибкости сети, и главным образом, для того, чтобы избежать затруднений при новых установках из-за неточности проектных расчетов, на магистральной сети предусматривают запас пар в объеме 2–3%.

Таблица 12

АТС – 1

6058

АТС – 2

5049

АТС – 3

12118

АТС – 4

4040

1.4 Расчет шкафных районов

Шкафные районы выделяют по емкости перспективного этапа, учитывая существующие шкафы. Выделение шкафных районов осуществляют на плане застройки города в масштабе 1:5000. Наивыгоднейшая емкость распределительных шкафов может быть определена теоретическим расчетом. Существуют шкафы трех емкостей. При высокой телефонной плотности в районах застройки крупными домами следует устанавливать шкафы емкостью 1200х2. В границах такого шкафного района должно быть до 500 телефонов, то есть предельная загрузка по магистральной сети составляет 500 пар. При средней плотности в районах застройки 8–10 квартирными домами следует проектировать установку шкафов 600х2. В границах такого района устанавливают до 250 телефонов. При малой плотности проектируют установку шкафов 300х2 со стопарным магистральным кабелем.

Шкафные районы должны быть компактными. Границы шкафных районов целесообразно проводить по широким улицам, железнодорожным путям, скверам, садам, рекам и т.д.

Район в радиусе 300 м от здания АТС является зоной прямого питания. Прямое питание может быть также запроектировано для жилых и административных зданий с постоянным числом телефонов на всех трех этапах проектирования; расстояние этих зданий до АТС не имеет значения.

Для расчета шкафных районов рекомендуется применять формулу х = L, где Lрасстояние по трассе от входа магистрального кабеля в шкафной район до центра телефонной нагрузки. Обычно средняя длина распределительного кабеля составляет 200 – 300 м. Далее составляют «Ведомость распределения пар по шкафным районам и зонам прямого питания» по магистральным парам. Следует учесть, что в РШ должны подаваться магистральные кабели емкостью, кратной 100.

По «Ведомости распределения» необходимо подсчитать число пар для всех шкафных районов и для зоны прямого питания

Nп = Nпр + Nш,

где Nпр – число пар, проектируемых для зоны прямого питания; Nш – число магистральных пар, проектируемых к включению в боксы распределительных шкафов.

Полученная емкость может быть несколько выше рассчитанной за счет округления до номинальной емкости магистральных кабелей. Поэтому необходимо проверить проектируемый запас, который не должен превышать 2–3%, а для зоны прямого питания – до 5%.

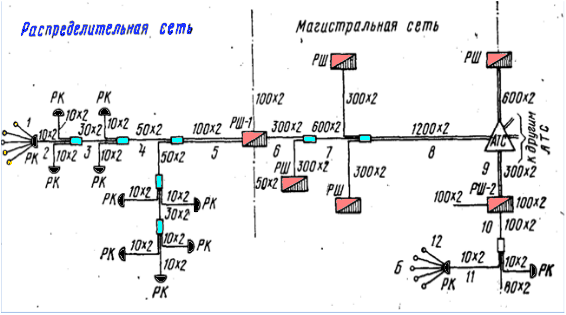

На плане города наносят трассы кабелей магистральной сети. Трассы намечают, начиная от удаленных шкафов и приближаясь к АТС. Трассы должны быть наикратчайшими с учетом требований экономичности и надежности и с максимальным использованием существующих кабелей. Так оформляют чертеж «План города с магистральной сетью».

В заключение составляют «Схему магистральной сети», на которой указывают объемы работ.

Таблица 7

Номер шкафа

Ёмк

Кол

абон

Пункты назначения

Номера домов

Р.Ш.

1–1.

300х2

120

м-в Атака

14

12

11

10

9

8

13

Р.Ш.

1–2.

300х2

132

м-в Атака

6

4

5

7

30

Р.Ш.

1–3.

300х2

136

м-в Атака

1

2

3

25

26

27

29

Р.Ш.

1–4.

300х2

96

м-в Атака

19

20

21

22

23

24

Р.Ш.

1–5.

300х2

142

м-в Атака

15

16

17

18

28

дс1

шк209

Р.Ш.

1–6.

300х2

148

Котельная

Р.Ш.

1–7.

600х2

156

Ж/Б Завод

Р.Ш.

1–8.

300х2

145

м-в Муратине

17

18

19

20

21

Р.Ш.

1–9.

600х2

160

м-в Муратине

6

7

8

9

10

11

Р.Ш.

1–10.

300х2

100

м-в Муратине

1

2

3

4

5

Р.Ш.

1–11.

300х2

114

м-в Муратине

13

14

15

16

12

дс2

Р.Ш.

1–12.

150х2

36

Колледж легкой промышленности и Колл Бытовых услуг

Р.Ш.

1–13.

150х2

54

Б-ц 6, Автозаправка

Р.Ш.

1–14.

150х2

50

Б-ц 6

Р.Ш.

1–15.

1200х2

312

Элеватор+Макаронная фабрика

Р.Ш.

1–16.

150х2

66

Банк Кинотеатр Театр

Р.Ш.

1–17.

150х2

28

Бутики+Городская Больница

Р.Ш.

1–18.

600х2

200

м-в Веселый

Р.Ш.

1–19.

600х2

278

м-в Веселый

12а

14а

14б

шк204

Р.Ш.

1–20.

1200х2

380

м-в Веселый

13а

13б

12б

12в

11а

11б

10б

Р.Ш.

1–21.

600х2

292

м-в Веселый

10а

дс3

Р.Ш.

1–22.

600х2

200

м-в Веселый

10в

Р.Ш.

1–23.

1200х2

323

Кабельный завод+Хлебобулочная фабрика

Р.Ш.

1–24.

600х2

283

NESTLE + TEGEN

Р.Ш.

1–25.

300х2

120

C-В Подстанция

Р.Ш.

1–26.

300х2

126

Кисломолочная фабрика

Р.Ш.

1–27.

300х2

124

Складские помещения

Р.Ш.

1–28.

300х2

129

Обувная фабрика

Р.Ш.

1–29.

600х2

168

Завод AKФА

Р.Ш.

1–30.

600х2

179

Мясокомбинат

Р.Ш.

1–31.

600х2

190

Текстильная фабрика

Прямое питание

14

Гор Клиника 1

ИТОГО

5009

Б) Ведомость распределения шкафных районов на АТС-2.

Таблица 8

Номер шкафа

Ёмк

Кол-абон

Пункты назначения

Номера домов

Р.Ш.

2–1.

1200х2

432

м-в Спальный

1

2

3

Р.Ш.

2–2.

600х2

288

м-в Спальный

4

5

Р.Ш.

2–3.

1200х2

576

м-в Спальный

6

7

8

9

Р.Ш.

2–4.

1200х2

437

м-в Спальный

10

11

12

дс6

Р.Ш.

2–5.

600х2

256

ВУЗ городок

Р.Ш.

2–6.

600х2

200

ВУЗ городок

Р.Ш.

2–7.

600х2

295

м-в Спальный

13

15

шк 4

Р.Ш.

2–8.

600х2

252

м-в Спальный

14

16

17

Р.Ш.

2–9.

150х2

20

Аквапарк Учебный центр

Р.Ш.

2–10.

300х2

115

С-В подстанция

Р.Ш.

2–11.

1200х2

526

Науч технич Центр Информац технологий

Р.Ш.

2–12.

150х2

25

Супер оптовый рынок

Р.Ш.

2–13.

150х2

12

Вокзал

Р.Ш.

2–14.

300х2

126

Автобаза

Р.Ш.

2–15.

600х2

189

ДЕПО

Р.Ш.

2–16.

150х2

125

Завод Фотон

Р.Ш.

2–17.

600х2

256

м-в Долото

5

6

7

8

9

Р.Ш.

2–18.

600х2

299

м-в Долото

1

2

3

4

дс3

шк7

Р.Ш.

2–19.

150х2

42

ЗАГС+Ресторан+СУД+Дворец Молодежи

Р.Ш.

2–20.

600х2

164

Гор Библиотека+Пожарная+Б-Ц4

Р.Ш.

2–21.

150х2

46

2 Гостиницы+ Клуб Опера

Р.Ш.

2–22.

150х2

150

Центральный Алайский+Б-Ц5

Прямое питание

12

Гор клиника 2

ИТОГО

4843

В) Ведомость распределения шкафных районов на АТС-3.

Таблица 9

Номер шкафа

Ёмк

Кол абон

Пункты назначения

Номера домов

Р.Ш.

3–1.

600х2

288

м-в Кумыш 2

1

2

3

Р.Ш.

3–2.

600х2

292

м-в Кумыш 2

4

5

6

шк 3

Р.Ш.

3–3.

1200х2

365

м-в Кумыш 2

7

9

10

дс 7

Р.Ш.

3–4.

600х2

252

м-в Кумыш 2

8

11

Р.Ш.

3–5.

1200х2

360

м-в Кумыш 1

9

12

13

15

Р.Ш.

3–6.

1200х2

468

м-в Кумыш 1

11

14

Р.Ш.

3–7.

600х2

220

м-в Кумыш 1

2

4

шк 2

Р.Ш.

3–8.

1200х2

540

м-в Кумыш 1

1

3

5

6

7

Р.Ш.

3–9.

1200х2

504

м-в Кумыш 3

21

22

23

24

25

26

Р.Ш.

3–10.

300х2

180

м-в Кумыш 3

43

44

Р.Ш.

3–11.

1200х2

360

м-в Кумыш 3

1

2

3

4

Р.Ш.

3–12.

600х2

184

м-в Кумыш 1

8

10

дс8

Р.Ш.

3–13.

1200х2

432

м-в Кумыш 3

5

6

7

8

9

10

Р.Ш.

3–14.

300х2

144

м-в Кумыш 3

11

12

Р.Ш.

3–15.

600х2

216

м-в Кумыш 3

13

14

15

Р.Ш.

3–16.

1200х2

324

м-в Кумыш 3

16

17

18

Р.Ш.

3–17.

1200х2

324

м-в Кумыш 3

19

20

21а

Р.Ш.

3–18.

600х2

216

м-в Кумыш 3

37

38

Р.Ш.

3–19.

1200х2

468

м-в Кумыш 3

39

40

41

42

Р.Ш.

3–20.

600х2

252

м-в Кумыш 3

34

35

36

Р.Ш.

3–21.

300х2

144

м-в Кумыш 3

27

Р.Ш.

3–22.

1200х2

324

м-в Кумыш 3

28

29

30

Р.Ш.

3–23.

600х2

216

м-в Кумыш 3

31

32

33

Р.Ш.

3–24.

600х2

328

м-в Кумыш 4

1

2

3

шк 5

Р.Ш.

3–25.

600х2

144

м-в Кумыш 4

17

18

Р.Ш.

3–26.

150х2

72

м-в Кумыш 4

8

Р.Ш.

3–27.

150х2

72

м-в Кумыш 4

7

Р.Ш.

3–28.

600х2

216

м-в Кумыш 4

9

10

11

Р.Ш.

3–29.

1200х2

360

м-в Кумыш 4

4

5

6

Р.Ш.

3–30.

600х2

216

м-в Кумыш 4

12

13

14

Р.Ш.

3–31.

150х2

144

м-в Кумыш 4

15

Р.Ш.

3–32.

150х2

72

м-в Кумыш 4

16

Р.Ш.

3–33.

150х2

72

м-в Кумыш 5

10

Р.Ш.

3–34.

300х2

144

м-в Кумыш 5

2

3

Р.Ш.

3–35.

150х2

72

м-в Кумыш 5

1

Р.Ш.

3–36.

300х2

144

м-в Кумыш 5

5

9

Р.Ш.

3–37.

150х2

72

м-в Кумыш 5

4

Р.Ш.

3–38.

600х2

216

м-в Кумыш 5

7

8

Р.Ш.

3–39.

150х2

72

м-в Кумыш 5

6

Р.Ш.

3–40.

150х2

84

текстильный комбинат

Р.Ш.

3–41.

150х2

84

текстильный комбинат

Р.Ш.

3–42.

150х2

40

махалля Собир Рахимов

Р.Ш.

3–43.

150х2

32

махалля Собир Рахимов

Р.Ш.

3–44.

150х2

26

махалля Собир Рахимов

Р.Ш.

3–45.

150х2

32

махалля Собир Рахимов

Р.Ш.

3–46.

150х2

36

махалля Бустон

Р.Ш.

3–47.

150х2

58

Б-ц 7

Р.Ш.

3–48.

600х2

216

м-в Элит

2

9

10

11

12

Р.Ш.

3–49.

600х2

180

м-в Элит

1

13

14

Р.Ш.

3–50.

600х2

162

м-в Элит

3

4

5

6

7

8

Р.Ш.

3–51.

600х2

162

м-в Элит

30

31

32

33

34

Р.Ш.

3–52.

600х2

288

м-в Элит

35

36

37

38

39

40

Р.Ш.

3–53.

150х2

72

м-в Элит

27

28

29

Р.Ш.

3–54.

600х2

202

м-в Элит

22

23

24

25

26

шк 47

Р.Ш.

3–55.

150х2

72

м-в Элит

18

19

20

21

Р.Ш.

3–56.

300х2

126

м-в Элит

15

16

17

Прямое питание

50

ГУВД

Прямое питание

15

Гор Клиника 3

Прямое питание

122

Ю-В Котельная

ИТОГО

11548

Г) Ведомость распределения шкафных районов на АТС-4

Таблица 10

Номер шкафа

Ёмкость

Кол-во абонентов

Пункты назначения

Номера домов

Р.Ш.

4–1.

150х2

41

махалля Амир Темур

Р.Ш.

4–2.

150х2

33

махалля Амир Темур

Р.Ш.

4–3.

150х2

53

махалля Амир Темур

Р.Ш.

4–4.

150х2

24

махалля Амир Темур

Р.Ш.

4–5.

150х2

39

махалля Амир Темур+ Ипподром

Р.Ш.

4–6.

150х2

46

махалля Амир Темур

Р.Ш.

4–7.

300х2

108

махалля Амир Темур

Р.Ш.

4–8.

150х2

50

махалля Ибн Сино

Р.Ш.

4–9.

150х2

61

махалля Ибн Сино

Р.Ш.

4–10.

600х2

256

Б-ц-1

Р.Ш.

4–11.

300х2

125

Б-ц-2

Р.Ш.

4–12.

300х2

77

м-в Замон

1

2

3

4

шк116

Р.Ш.

4–13.

150х2

66

м-в Замон

10

11

12

дс9

Р.Ш.

4–14.

300х2

99

м-в Замон

5

6

7

8

9

Р.Ш.

4–15.

300х2

148

Кондитерская фабрика

Р.Ш.

4–16.

150х2

35

Институт Информационных технологий

Р.Ш.

4–17.

300х2

83

махалля Бельтибо

Р.Ш.

4–18.

150х2

76

махалля Бельтибо

Р.Ш.

4–19.

150х2

60

махалля Бобур+Коттеджи+Маркет «Dunyo»

Р.Ш.

4–20.

300х2

59

Телецентр+ Салон Красоты+ Родильный Дом

Р.Ш.

4–22.

150х2

43

Колледжи: Финансовый, Кулинарный, ЖД

Р.Ш.

4–23.

150х2

22

Хокимият

Р.Ш.

4–24.

300х2

110

м-в Ялангач 1

18

19

Р.Ш.

4–25.

150х2

30

м-в Ялангач 1

17

Р.Ш.

4–26.

150х2

40

м-в Ялангач 1

16

15

Р.Ш.

4–27.

1200х2

355

м-в Ялангач 1

1

2

3

шк151

Р.Ш.

4–28.

150х2

150

м-в Ялангач 1

4

5

6

Р.Ш.

4–29.

300х2

90

м-в Ялангач 1

7

8

9

Р.Ш.

4–30.

300х2

100

м-в Ялангач 1

12

13

14

Р.Ш.

4–31.

150х2

60

м-в Ялангач 1

10

11

Р.Ш.

4–32.

600х2

176

м-в Ялангач 2

9

10

11

12

13

Р.Ш.

4–33.

150х2

48

м-в Ялангач 2

14

15

16

Р.Ш.

4–34.

600х2

184

м-в Ялангач 2

5

6

7

8

Р.Ш.

4–35.

150х2

64

м-в Ялангач 2

1

2

3

4

Р.Ш.

4–36.

150х2

32

м-в Ялангач 2

17

18

Р.Ш.

4–39.

150х2

67

махалля Олмазор, ОПКИТ, мини базар, Поликлиника 25

Прямое питание

15

Городская Клиника 4

Прямое питание

20

Институт физической культуры

Прямое питание

12

Стадион ТПКИТ

Прямое питание

8

Бассейн

Прямое питание

4

Овощной Базар

ИТОГО

3281

Д) Количество распределительных шкафов по емкостям рассмотрено в Таблице 11.

Таблица 11

Распределительные шкафы

количество

150х2

52

300х2

33

600х2

42

1200х2

20

Диаграмма 7. Анализ распределительных шкафов

Таблица 12

Распределительные шкафы

АТС 1

АТС 2

АТС3

АТС4

150х2

7

5

17

23

300х2

2

13

7

11

600х2

9

10

20

3

1200х2

4

3

12

1

Диаграмма 8. Анализ распределительных шкафов

Ж) Количество магистральных и распределительных боксов

Таблица 13

Распределительные шкафы

Количество

Количество боксов

150х2

52

50х2 – 156

300х2

33

100х2 – 99

600х2

42

100х2 – 252

1200х2

20

100х2 – 240

Боксы

Всего

50х2

156

100х2

591

1.5 Проектирование распределительной сети

Для проектирования распределительной сети по каждому шкафному району составляют список вводов, в котором указывают емкость существующего и проектируемого ввода. В жилые дома проектируют ввод распределительного кабеля из расчета одна пара на квартиру В районах одноэтажной застройки проектируют установку кабельных ящиков на кабельных опорах или на чердаках домов.

Затем вычерчивают план каждого шкафного района, на который наносят трассы распределительных кабелей. Емкость кабелей распределительной сети составляет от 10 до 100. В проекте следует учитывать вводы, проектируемые другими организациями. План района с нанесенными кабелями называют «Схемой распределительной сети».

Суммарное количество распределительных пар вносится в соответствующие графы «Ведомости распределения пар по шкафным районам». Число распределительных пар по району АТС суммируют во всех шкафных районах. Полученная общая емкость распределительной сети будет несколько выше ориентировочно рассчитанной. Поэтому следует, как и при расчете магистральной сети, проверить проектируемый запас. Запас по распределению не должен превышать 20% верхнего предела нормы.

Таблица 14

Номер шкафа

Ёмкость

Кол-во абонентов

Количество

РК 10х2

Количество ЯК.Г 10х2

Р.Ш.

1–1.

300х2

120

12

Р.Ш.

1–2.

300х2

132

14

Р.Ш.

1–3.

300х2

136

14

Р.Ш.

1–4.

300х2

104

11

Р.Ш.

1–5.

300х2

142

15

Р.Ш.

1–6.

300х2

148

15

Р.Ш.

1–7.

600х2

156

16

Р.Ш.

1–8.

300х2

145

15

Р.Ш.

1–9.

600х2

160

16

Р.Ш.

1–10.

300х2

100

10

Р.Ш.

1–11.

300х2

114

12

Р.Ш.

1–12.

150х2

36

4

Р.Ш.

1–13.

150х2

54

6

Р.Ш.

1–14.

150х2

50

5

Р.Ш.

1–15.

1200х2

312

32

Р.Ш.

1–16.

150х2

66

7

Р.Ш.

1–17.

150х2

28

3

Р.Ш.

1–18.

600х2

200

20

Р.Ш.

1–19.

600х2

278

28

Р.Ш.

1–20.

1200х2

380

38

Р.Ш.

1–21.

600х2

292

30

Р.Ш.

1–22.

600х2

200

20

Р.Ш.

1–23.

1200х2

323

33

Р.Ш.

1–24.

600х2

283

29

Р.Ш.

1–25.

300х2

120

12

Р.Ш.

1–26.

300х2

126

13

Р.Ш.

1–27.

300х2

124

13

Р.Ш.

1–28.

300х2

129

13

Р.Ш.

1–29.

600х2

168

17

Р.Ш.

1–30.

600х2

179

18

Р.Ш.

1–31.

600х2

190

19

Прямое питание

14

2

ИТОГО

5009

512

Таблица 15

Номер шкафа

Ёмкость

Кол-во абонентов

Количество

РК 10х2

Количество ЯК.Г 10х2

Р.Ш.

2–1.

1200х2

432

44

Р.Ш.

2–2.

600х2

288

29

Р.Ш.

2–3.

1200х2

576

58

Р.Ш.

2–4.

1200х2

437

44

Р.Ш.

2–5.

600х2

256

26

Р.Ш.

2–6.

600х2

200

20

Р.Ш.

2–7.

600х2

295

30

Р.Ш.

2–8.

600х2

252

26

Р.Ш.

2–9.

150х2

20

2

Р.Ш.

2–10.

300х2

115

12

Р.Ш.

2–11.

1200х2

526

53

Р.Ш.

2–12.

150х2

25

3

Р.Ш.

2–13.

150х2

12

2

Р.Ш.

2–14.

300х2

126

13

Р.Ш.

2–15.

600х2

189

19

Р.Ш.

2–16.

150х2

125

13

Р.Ш.

2–17.

600х2

256

26

Р.Ш.

2–18.

600х2

299

30

Р.Ш.

2–19.

150х2

42

5

Р.Ш.

2–20.

600х2

164

17

Р.Ш.

2–21.

150х2

46

5

Р.Ш.

2–22.

150х2

150

15

Прямое питание

12

2

ИТОГО

4843

494

Таблица 16

Номер шкафа

Ёмкость

Кол-во абонентов

Количество

РК 10х2

Количество ЯК.Г 10х2

Р.Ш.

3–1.

600х2

288

29

Р.Ш.

3–2.

600х2

292

30

Р.Ш.

3–3.

1200х2

365

37

Р.Ш.

3–4.

600х2

252

26

Р.Ш.

3–5.

1200х2

360

36

Р.Ш.

3–6.

1200х2

468

47

Р.Ш.

3–7.

600х2

220

22

Р.Ш.

3–8.

1200х2

540

54

Р.Ш.

3–9.

1200х2

504

51

Р.Ш.

3–10.

300х2

180

18

Р.Ш.

3–11.

1200х2

360

36

Р.Ш.

3–12.

600х2

184

19

Р.Ш.

3–13.

1200х2

432

44

Р.Ш.

3–14.

300х2

144

15

Р.Ш.

3–15.

600х2

216

22

Р.Ш.

3–16.

1200х2

324

33

Р.Ш.

3–17.

1200х2

324

33

Р.Ш.

3–18.

600х2

216

22

Р.Ш.

3–19.

1200х2

468

47

Р.Ш.

3–20.

600х2

252

26

Р.Ш.

3–21.

300х2

144

15

Р.Ш.

3–22.

1200х2

324

33

Р.Ш.

3–23.

600х2

216

22

Р.Ш.

3–24.

600х2

328

33

Р.Ш.

3–25.

600х2

144

15

Р.Ш.

3–26.

150х2

72

8

Р.Ш.

3–27.

150х2

72

8

Р.Ш.

3–28.

600х2

216

22

Р.Ш.

3–29.

1200х2

360

36

Р.Ш.

3–30.

600х2

216

22

Р.Ш.

3–31.

150х2

144

15

Р.Ш.

3–32.

150х2

72

8

Р.Ш.

3–33.

150х2

72

8

Р.Ш.

3–34.

300х2

144

15

Р.Ш.

3–35.

150х2

72

8

Р.Ш.

3–36.

300х2

144

15

Р.Ш.

3–37.

150х2

72

8

Р.Ш.

3–38.

600х2

216

22

Р.Ш.

3–39.

150х2

72

8

Р.Ш.

3–40.

150х2

84

9

Р.Ш.

3–41.

150х2

84

9

Р.Ш.

3–42.

150х2

40

4

Р.Ш.

3–43.

150х2

32

4

Р.Ш.

3–44.

150х2

26

3

Р.Ш.

3–45.

150х2

32

4

Р.Ш.

3–46.

150х2

36

4

Р.Ш.

3–47.

150х2

58

6

Р.Ш.

3–48.

600х2

216

22

Р.Ш.

3–49.

600х2

180

18

Р.Ш.

3–50.

600х2

162

17

Р.Ш.

3–51.

600х2

162

17

Р.Ш.

3–52.

600х2

288

29

Р.Ш.

3–53.

150х2

72

8

Р.Ш.

3–54.

600х2

202

21

Р.Ш.

3–55.

150х2

72

8

Р.Ш.

3–56.

300х2

126

13

прямое питание

50

5

прямое питание

15

2

прямое питание

122

13

ИТОГО

11548

1148

19

Таблица 17

Номер шкафа

Ёмкость

Кол-во абонентов

Кол РК 10х2

Кол ЯК.Г 10х2

Р.Ш.

4–1.

150х2

41

5

Р.Ш.

4–2.

150х2

33

4

Р.Ш.

4–3.

150х2

53

6

Р.Ш.

4–4.

150х2

24

3

Р.Ш.

4–5.

150х2

39

4

Р.Ш.

4–6.

150х2

46

5

Р.Ш.

4–7.

300х2

108

11

Р.Ш.

4–8.

150х2

50

5

Р.Ш.

4–9.

150х2

61

7

Р.Ш.

4–10.

600х2

256

26

Р.Ш.

4–11.

300х2

125

13

Р.Ш.

4–12.

300х2

77

8

Р.Ш.

4–13.

150х2

66

7

Р.Ш.

4–14.

300х2

99

10

Р.Ш.

4–15.

300х2

148

15

Р.Ш.

4–16.

150х2

35

4

Р.Ш.

4–17.

300х2

83

9

Р.Ш.

4–18.

150х2

76

8

Р.Ш.

4–19.

150х2

60

1

5

Р.Ш.

4–20.

300х2

59

6

Р.Ш.

4–22.

150х2

43

5

Р.Ш.

4–23.

150х2

22

3

Р.Ш.

4–24.

300х2

110

11

Р.Ш.

4–25.

150х2

30

3

Р.Ш.

4–26.

150х2

40

4

Р.Ш.

4–27.

1200х2

355

36

Р.Ш.

4–28.

150х2

150

15

Р.Ш.

4–29.

300х2

90

9

Р.Ш.

4–30.

300х2

100

10

Р.Ш.

4–31.

150х2

60

6

Р.Ш.

4–32.

600х2

176

18

Р.Ш.

4–33.

150х2

48

5

Р.Ш.

4–34.

600х2

184

19

Р.Ш.

4–35.

150х2

64

7

Р.Ш.

4–36.

150х2

32

4

Р.Ш.

4–37.

300х2

86

9

Р.Ш.

4–38.

150х2

61

7

Р.Ш.

4–39.

150х2

67

2

5

прямое питание

15

2

прямое питание

20

2

прямое питание

12

2

прямое питание

8

1

прямое питание

4

1

итого

3281

255

93

Таблица 18

АТС 1

АТС 2

АТС 3

АТС 4

РК

512

494

1148

255

2409

ЯКГ

13

93

106

512

494

1161

348

2515

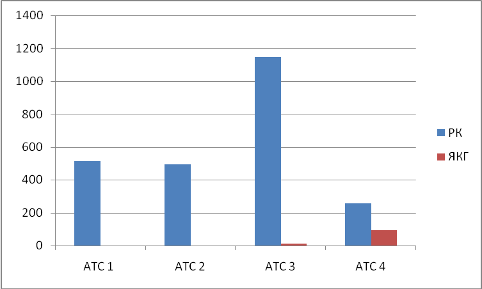

Диаграмма 9. Количество РК и ЯКГ по районам

Для рационального распределения и использования проектируемого запаса в процессе эксплуатации между шкафами предусматривают прокладку отдельных кабелей межшкафной связи. При емкости 50 – 100 пар межшкафная связь может быть запроектирована в магистральных кабелях, при емкости 20 – 50 пар – в распределительных.

Заключительной стадией проектирования распределительной сети является составление карточек проектируемых вводов.

2. Архитектура построения сети телекоммуникаций

2.1 Классификация сетей телекоммуникаций

Объединенная телекоммуникационная сеть РУз представляет собой сеть 13 телекоммуникационных зон. На сети ОТС РУз функционируют один УАК-1 и три УАК-П. В связи с выделением телекоммуникационной сети РУз в самостоятельную национальную сеть изменился порядок набора номера при выборе абонента ОТС РУз и абонента ОАКТС. Причем в настоящее время сеть ОАКТС для России переименована во Взаимоувязанную сеть связи. Организация связи между абонентами ОТС РУз и ВСС в настоящее время осуществляется по старому набору, соответствующему сети ОАКТС и новому набору, соответствующему кодам соответствующих государств. Для России код государства остался «7», а РУз присвоен код «998». Развитие телекоммуникационных сетей РУз основано на Законе и телекоммуникациях ОТС РУз. Основная структура ОТС РУз в плане наличия крупных узлов коммутации представлена на рисунке ниже:


Рис. 6. Объединенная телекоммуникационная сеть Республики Узбекистан

Зоновые телекоммуникационные сети связи – это совокупность местных сетей связи, устройств и сооружений, предназначенных для установления соединений между абонентами разных местных телефонных сетей одной области.

Признак зоны – единая семизначная зоновая нумерация абонентских линий местных телефонных сетей.

Территория зоны – это территория одной области или государства, не имеющего областного деления либо маленькие по площади. На территории одной зоны строится одна или несколько АМТС.

Рассмотрим структуру Ташкентской зоны ОТС РУз. Она состоит из телекоммуникационной сети TShTT областного центра, ГТС областного подчинения и сельских телефонных сетей. ГТСоц, ГТСоп, СТС представляют собой местные телефонные сети зоны, количество которых определяется знаками «ав» общей структуры междугородного номера и, следовательно, количество их может быть до 100.


Рис. 7. Фрагмент схемы Ташкентской зоны

Любому абоненту зоны присваивается семизначный номер в соответствии со структурой:

х – хххх номер местной номер абонентской телефонной сети в зоне линии на местной телефонной сети

Емкость зоны составляет 8.000.000 номеров максимум.

Нумерация абонентских линий на местных сетях будет следующая:

– абоненты ГТС областного центра х – хххх при емкости сети менее 80.000 номеров;

вх – хххх при емкости сети менее 800.000 номеров;

авх – хххх при емкости более 800.000 номеров;

– абоненты ГТС областного подчинения х – хххх;

– абоненты сельских сетей – ххххх.

Внутризоновый номер абонентских линий имеет следующую структуру: ав – ххххх.

Номер абонентской линии на национальной сети имеет следующую структуру:

– существующий – АВС – ав – ххххх;

– перспективный – ВС – ав – ххххх.

Код национальной сети ОТС РУз – «998».

Максимальная емкость одной зоны в плане количества местных телефонных сетей определяется знаками «ав» номера и может быть равно 100. Например, Ташкентская зона в 1987 г. состояла из 22 местных телефонных сетей. На 1.10.99 г. количество местных телефонных сетей увеличилось до 32.

На 1.03.93 г. в 9 областях РУз внутризоновая телефонная связь была автоматизирована на 75%. Доля внутризонового обмена в общем объеме составляла порядка 50%, внутриреспубликанский – 30%. Доля обмена на страны СНГ и дальнее зарубежье составляла порядка 20%.

Местные телефонные сети. Телефонные сети, создаваемые на территориях городов или сельских районов, называются местными телефонными сетями.

Способ построения местных телефонных сетей зависит от числа абонентов местных телефонных сетей, размеров территории и размещения абонентов на ней.

СТС – это местные телефонные сети, обеспечивающие телефонной связью абонентов на территории сельского административного района.

На сельской телефонной сети используются следующие виды систем распределения:

    Центральная станция, расположенная в райцентре является основным коммутационным узлом данного района и одновременно выполняет функции телефонной станции райцентра.

    Узловые станции, расположенные в любом населенном пункте данного сельского района. В узловые станции включается «n» оконечных станций, относящихся к одному узловому району.

    Оконечные станции, расположенные в любом из населенных пунктов сельского района. Соединительные линии от ОС в зависимости от способа построения сети включаются в ЦС или УС.

Сельские телефонные сети строятся либо по радиальному, либо по радиально-узловому способу.

Радиальный способ построения СТС – это такой способ, при котором все ОС включаются непосредственно в ЦС. При этом обеспечивается минимальное затухание телефонного тракта между абонентскими терминалами разных систем распределения, упрощается станционное оборудование и ускоряется процесс установления соединений.

Радиально-узловой способ построения СТС – это такой способ построения при котором оконечные станции включаются в ближайшие УС, а УС включаются в ЦС. Этот способ позволяет укрупнять пучки соединительных линий с целью лучшего их использования и применяется при условии технико-экономической целесообразности узлообразования.

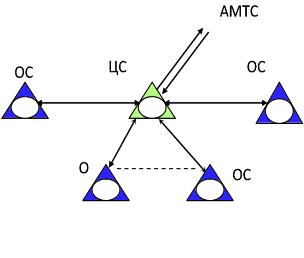

Рис. 8. Радиальный способ построения сети

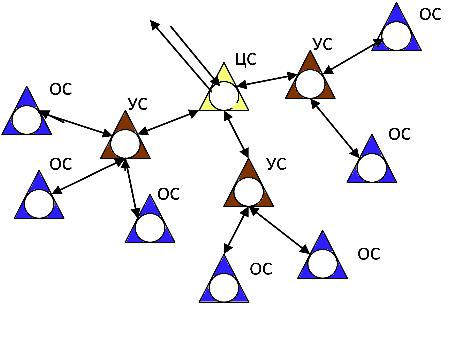

Рис. 9. Радиально-узловой способ построения сети

В настоящее время на телекоммуникационных сетях активно внедряются цифровые системы коммутации. Аналоговая сеть ГТСоц г. Ташкента до внедрения ЦСК имела структуру «сети с УВС» с шестизначной нумерацией абонентских терминалов. Развитие телекоммуникационной сети ГТС г. Ташкента осуществляется реконструкцией морально и технически устаревших аналоговых систем и строительством новых ЦСК. Для организации высококачественной связи между новейшими АТС построена наложенная цифровая сеть на базе ВОЛС. Со строительством кольцевой схемы телекоммуникационная сеть ГТС г. Ташкента представляет собой: основное «кольцо». Помимо основного кольца предусматривается строительство нескольких малых узловых колец, подключающихся к основному кольцу через опорные станции.

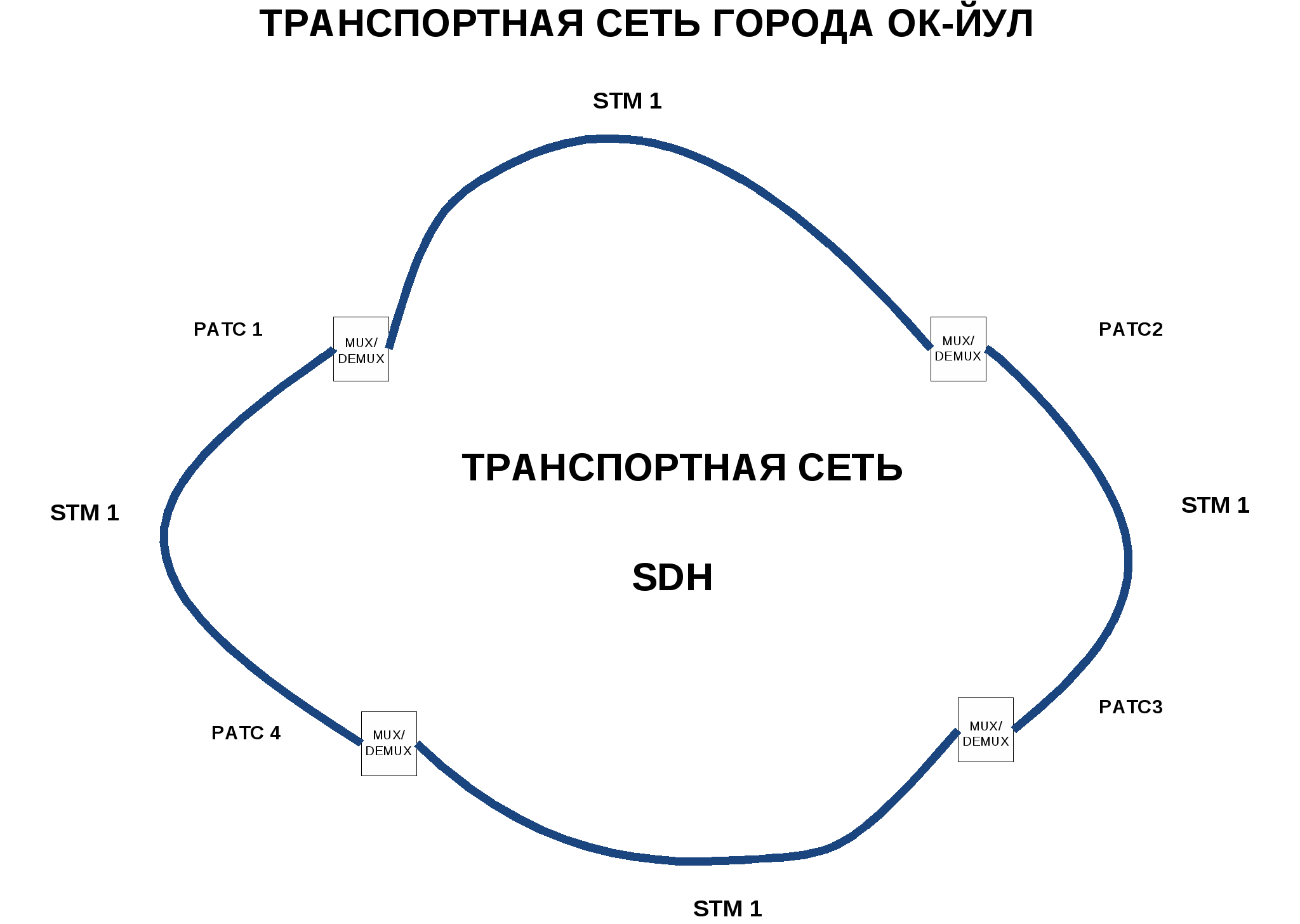

Рис. 10. Кольцевое построение транспортной сети

2.2 Выбор архитектуры построения транспортной сети

Проектируемая сеть в городе Ок-йул с применением новых технологий будет построена по топологии кольцо, где с помощью синхронной цифровой иерархии мультиплексоры, установленные на коммутационных узлах будут взаимодействовать через волоконно-оптическую систему передачи.

Проектирование транспортной сети в соответствии с общей схемой соединения коммутационных узлов включает в себя выбор трассы, определение физической среды передачи и определение марки проектируемого к прокладке кабеля. В качестве физической среды передачи выбирают оптическое волокно. Трассу выбирают, исходя из общих положений и требований, предъявляемых к кабельным трассам. Емкость волоконо-оптического кабля определяют расчетом, исходя из нагрузки. Количество волоконно-оптических линий определяется проектом на станционные сооружения. Проектирование транспортной сети представляет особый раздел проекта.

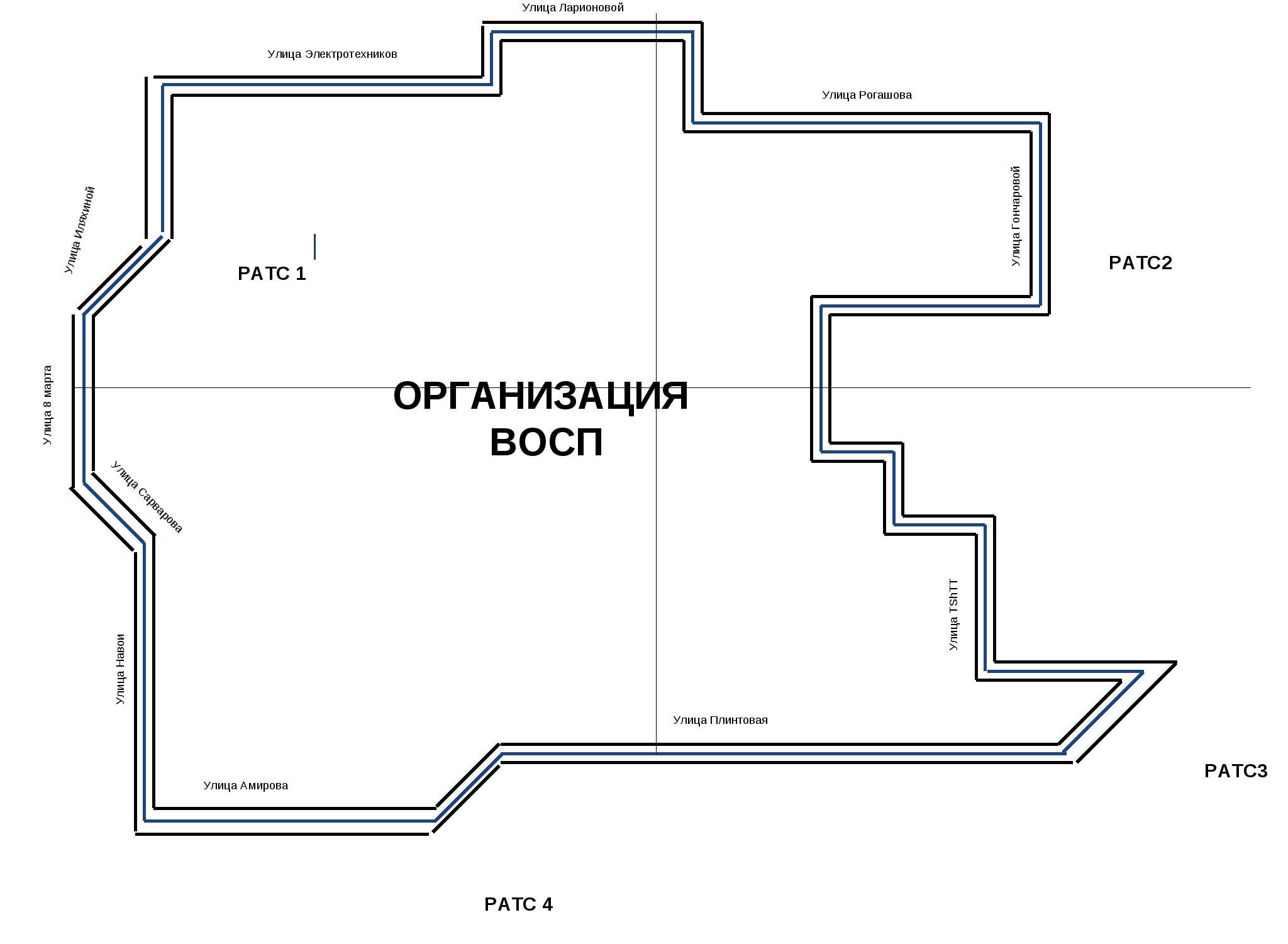

Рис. 11. Построение транспортной сети города

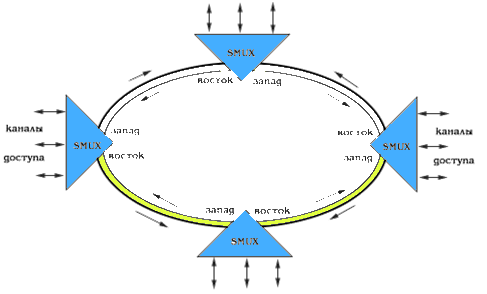

Рис. 12. Построение волоконной оптической системы передачи на топологии Кольцо

Эта топология широко используется для построения SDH сетей первых двух уровней SDH иерархии. Основное приемущество этой топологии – лёгкость организации защиты типа 1+1, благодаря наличию в синхронных мультиплексорах SMUX двух пар оптических каналов приёма / передачи: восток – запад, дающих возможность формирования двойного кольца со встречными потоками.

Кольцевая топология обладает рядом интересных свойств, позволяющих сети самовосстанавливаться, т.е. быть защищенной от некоторых достаточно характерных типов отказов. Поэтому есть смысл остановиться на них подробно в следующем разделе.

2.3 Выбор архитектуры построения абонентской телефонной сети общего доступа

Устройство городской телефонной сети, можно рассмотреть, на примере соединения двух абонентов – А и Б, находящимися в зоне действия одной телефонной станции.

От телефонного аппарата абонента А отходит плоский провод, состоящий из двух изолированных поливинилхлоридом жил. Это так называемый однопарный распределительный или абонентский, провод. Распределительные провода в количестве более десяти подводятся к ближайшей распределительной коробке, которая содержит десять пар медных клемм. Линии от телефонных аппаратов до распределительных коробок называются абонентской проводкой. От распределительной коробки отходит распределительный кабель, содержащий десять пар жил. Таким образом, распределительные коробки являются первым звеном системы, объединяющей индивидуальные абонентские линии в единую городскую телефонную сеть.

Отходящие от ряда РК кабели подводятся к ближайшему распределительному шкафу. От РШ по направлению к АТС отходит магистральный кабель с числом пар, как правило, более 100, т.е. из шкафа выходит несколько 100-парных кабелей, которые в ближайшем к шкафу колодце кабельной канализации, так называемом шкафном колодце, сводятся в один кабель большой емкости. Таким образом, в распределительных шкафах проходит граница между распределительными и магистральным участками АЛ.

От распределительного шкафа к распределительным коробкам, как правило, отходят кабели с большим числом пар, например 50 или 100. Постепенно эти кабели, с помощью специальных разветвительных муфт, носящих название «перчаток», разветвляются на более мелкие кабели таким образом, чтобы к каждой распределительной коробке подходил одиндесятипарный кабель. Совокупность всех линий между распределительными шкафами и распределительными коробками носит название распределительной сети. Ее протяженность, составляет несколько сотен метров. По номинальному суммарному количеству распределительных и магистральных пар, заводимых в шкаф при полном его заполнении, т.е. по своей емкости, распределительные шкафы разделяются на 1200-, 600-, 300- и 150-парные.

Рис. 12. Схема построения абонентской телефонной сети общего пользования

Магистральные кабели, отходящие от нескольких распределительных шкафов, могут быть постепенно сведены в один доходящий до здания станции многопарный кабель. Длина городских телефонных магистральных линий составляет обычно несколько километров и может достигать десятка километров.

При телефонном разговоре абонентов А и Б электрические сигналы передаются сначала по однопарному проводу 1, затем от домовой распределительной коробки до распределительного шкафа по распределительным кабелям различной парности 2–5. От РШ по магистральным кабелям различной парности 6–8 сигналы передаются на АТС, где линия абонента А соединяется с линией абонента Б. Далее соединение идет по магистральным кабелям 9 до РШ, от него по распределительным кабелям 10, 11 к РК и, наконец, по абонентскому проводу 12 сигналы доходят до телефонного аппарата абонента Б. Речь абонента Б передается по той же цепи, но в обратном направлении.

Совокупность цепей, соединяющих телефонную станцию с телефонным аппаратом абонента, называется абонентской телефонной сетью общего пользования. Она, следовательно, включает магистральный и распределительный участки, а также абонентскую проводку.

3. Планирование и организация строительства

3.1 Проектная документация

Законченный технический проект представляют в виде текста, чертежей, схем, ведомостей и таблиц и сводного сметно-финансового расчета. Технический проект представляется на утверждение заказчику. Материалы технического проекта являются исходными данными для составления рабочих чертежей, разработка которых является заключительным и весьма ответственным этапом проектирования. К рабочим чертежам относятся уличные чертежи, чертежи продольного профиля канализации, схемы шкафных районов, карточки вводов, чертежи установки распределительных шкафов в нетиповых зданиях, картограммы прокладки кабелей, а также конструктивные чертежи шахт, вводов в здание АТС и пересечений. Рабочие чертежи сопровождаются пояснительной запиской, ведомостями объема работ, спецификацией материалов, изделий и оборудования.

Уличные чертежи и чертежи продольного профиля канализации являются документами, по которым осуществляют земляные работы, укладку трубопроводов и строительство смотровых устройств. Уличные чертежи выполняют на геодезическом плане в масштабе 1: 500 или 1: 200 с условным обозначением всех подземных сооружений и с указанием всех согласований. На продольном профиле наносят все пересечения подземных коммуникаций. На чертежах отмечают также возможность применения механизированного рытья.

Схемы шкафных районов являются частью плана города с нанесенной схемой распределительных кабелей. На схеме указывают расстояния между смотровыми устройствами и другие сведения, которые определялись в процессе изысканий при уточнении списка вводов и сверке с натурой.

Карточки вводов составляют на основе решений, разработанных для типовых жилых зданий, школ, детских садов и др. Если здание построено по индивидуальному проекту или нет типового решения, то карточка разрабатывается вновь. При необходимости карточки вводов дополняются поэтажными планами. На карточках указывают объемы работ.

Чертеж установки распределительного шкафа в подъезде нетипового здания оформляют в виде эскиза в процессе изысканий. Рабочий чертеж дает детальную разработку установки в плане и в разрезах. На чертеже указывают согласование с организацией, в ведении которой находится здание.

Картограмма магистральных кабелей в дополнение к схеме магистральной сети содержит номера колодцев по трассе, расстояния между ними, номера каналов, размещение особых муфт и другие данные. Номера каналов определяют по материалам технического учета. В сложных условиях номер канала уточняют по натуре. Картограмма кабелей соединительных линий содержит те же сведения. На особых чертежах указывают трассы прокладки бронированных кабелей.

На основании рабочих чертежей составляют объемы работ для смет и спецификацию на материалы, изделия и оборудование для заказа.

3.2 Планирование строительства

Линейные сооружения строят специализированные бригады строительно-монтажных управлений. Основные виды линейных работ могут выполняться строительными организациями различных ведомств.

Для успешной реализации проекта составляют план, который содержит графики последовательности выполнения отдельных работ, обеспечение строительства транспортом, механизмами, рабочей силой. Планом предусматривается также материально-техническое снабжение. Календарный план строительства линейных сооружений согласуется с планом строительства телефонной станции. Перспективный план составляют на весь период строительства, оперативные планы – на год. На основе годовых оперативных планов составляют графики по кварталам и месяцам с учётом сезонности.

Планы обеспечивают планомерное освоение средств по финансированию строительства. Планирование строительного процесса выполняют на основе объёмов работ по техническому проекту и рабочим чертежам.

В таблице 27 рассмотрен график выполнения работ по строительству телекоммуникационной сети города Ок-йул.

Таблица 27

Наименование работы

Дата начала работы

Дата завершения работы

Строительство телефонной кабельной канализации

3.09.2009

5.12.2009

Строительство здания коммутационной станции

3.09.2009

15.01.2010

Строительство воздушно-кабельных опор в махаллях

3.09.2009

1.12.2009

Прокладка волоконно-оптического кабеля на транспортной сети

6.12.2009

1.03.2010

Прокладка телефонных кабелей на магистральной сети

6.12.2009

4.04.2010

Установка распределительных шкафов

4.01.2010

2.03.2010

Прокладка распределительного кабеля на абонентской сети доступа

10.01.2010

4.05.2010

Установка распределительных коробок

20.01.2010

10.05.2010

Установка коммутационной системы

20.12.2009

15.05.2010

Установка мультиплексоров

20.12.2009

10.03.2010

Установка оборудования кросса и кабельной шахты

20.12.2009

1.05.2010

Включение абонентского терминала в сеть абонентского доступа

1.12.2009

30.05.2010

Подключение к сети города Ташкента

1.05.2010

1.06.2010

4. Экономический показатель проекта

Настоящий проект представляет собой план строительства телекоммуникационной сети г. Ок-йул Ташкентского вилоята.

На первом этапе планируется строительство телекоммуникационной сети: Строительство коммутационных станций, телефонных кабельных канализаций, установку оконечных кабельных устройств, организацию транспортной сети. На втором этапе планируется внедрить новые технологии по организации широкополосного доступа.

Настоящий проект разработан для первого этапа, который потребует инвестиций в размере 10152614603 сумов. В результате будет построено телекоммуникационная сеть на базе ВОСП с внедрением SDH и будет создано около 300 рабочих мест.

Инвестиционные возможности Компании, ее опыт в инвестировании новых проектов позволяет быть уверенными в успехе настоящего проекта.

    Расчет стоимости строительства телефонной кабельной канализации рассмотрен в таблицах 32 и 33.

Всего 499 940 000 сум

    Расчет стоимости установки оконечных кабельных устройств рассмотрен в таблице 34

Всего 92 580 000 сум

    Расчет стоимости строительства здания коммутационных систем рассмотрен в таблице 35

Всего 1 210 800 000

    Расчет стоимости прокладки и монтажа кабелей магистрального участка абонентской линии рассмотрен в таблице 36 и 37

Всего 4 910 719 203 сум

    Расчет стоимости прокладки и монтажа кабелей распределительной сети рассмотрен в таблице 38 и 39

Всего 1 421 364 400 сум

    Расчет стоимости установки коммутационной системы рассмотрен в таблице 40

Всего 1 746 950 000 сум

    Расчет стоимости прокладки волоконно-оптического кабеля и установки мультиплексорных стоек транспортной сети рассмотрен в таблице 41

Всего 191 736 000

    Расчет стоимости организации междугородней связи с городом Ташкентом при помощи IP-телефонии

Всего 28525000

    Стоимость муфт, стеклолент, манжет и других видов дополнительных средств для выполнения монтажных работ

Всего 50 000 000

Общая сумма расходов: 10 152 614 603 сум

Заключение

В дипломном проекте частично отразились общие принципы разработки проекта перед строительством телекоммуникационной сети.

Выполнилось описание географии города, анализ распределения потенциальной нагрузки среди районных АТС и категорий абонентов, анализ выбора архитектуры построения транспортной сети и принцип построения абонентской телефонной сети общего пользования, расчет количества оконечных кабельных устройств, телефонных кабелей различной емкости.

В третьей главе особое внимание уделялось рассмотрению временной шкалы – графика выполнению работ по строительству телекоммуникационной сети.

В последней главе рассматривался экономический показатель проекта. Анализом этого явилось то, что большие капиталовложения направлены на строительство кабельных линий телефонной связи.

Особенностью проекта является также то, что для организации связи с г Ташкентом в качестве средства передачи информации явялется IP телефония.

Данная проектная работа есть первый том проектирования телекоммуникационной сети города Окйул и является предпосылкой к следующим проектным работам.

– Строительство коммутационной системы;

– Строительство телефонной кабельной канализации;

– Установка оконечных кабельных устройств;

– Монтаж телефонного кабеля на абонентской телефонной сети общего пользования

– Монтаж оборудования и волоконно-оптической линии связи на транспортной сети телекоммуникаций;

– Организация междугородней связи посредствам IP – телефонии;

– Установка выносных концентраторов;

– Организация Сети передачи данных на сети телекоммуникаций малой емкости.

– Организация обслуживания абонентов для выполнения расчета за услуги телекоммуникаций.

Этот проект является педагогическим экспериментом в подготовки выпускных квалификационных работ.

Литература

    Е.П. Дубровский. Городские кабельные линии связи. М: Связь, 1986 г.

    Е.П. Дубровский. Канализационно-кабельные сооружения городских телефонных сетей. М: Высшая школа, 1983 г.

    Р.Р. Убайдуллаева. Волоконно-оптические сети. М: Эко-трендз. 2003 г.

    Н.Н. Слепов «Синхронные цифровые сети SDH.»; ЭКО-ТРЕНДЗ, 1999

    В.Н. Васильев. Оптические кабели. Т: ТУИТ, 2003 г.

    Проспект. Система Alcatel ложит путь вводу ISDN. 2006 г.

    Бизнес-план компании по производству железобетонных конструкций. 2003 г.
