Волоконно-оптические системы передачи данных

Задача 1

Определить затухание (ослабление), дисперсию, полосу пропускания и максимальную скорость передачи двоичных импульсов в волоконно-оптической системе с длиной секции L (км), километрическим (погонным) затуханием (ослаблением)  (дБ/км) на длине волны излучения передатчика _>0> (мкм), ширине спектра излучения _>0,5> на уровне половины максимальной мощности излучения.

Длина секции L=113 км.=113^.10³ м.

Тип волокна - LEAF (одномодовое оптическое волокно со смещённой ненулевой дисперсией).

Затухание α=0,24 дБ/км.=0,24^.10^-3 дБ/м.

Длина волны λ_>о>=1,56 мкм.=1,56^.10^-6 м.

Спектр ∆λ_>0,5>=0,15 нм.=0,15^.10^-12 м.

Хроматическая дисперсия D=4,2 пс/(нм^.км)

Результирующее максимальное затухание секции находится из соотношения:

α_>м>=α^.L+α_>с>^.Nс дБ.

где:

α_>с> – потери мощности оптического сигнала на стыке волокон строительных длин кабеля (α_>с> = 0,05 дБ)

Nс – число стыков, определяемое:

Nс = Е[L/l_>С>–1] = 113/2–1 = 55

где:

l_>С> = 2 км.

α_>м> = 0,24^.10^-3^.113^.10³+0,05^.55 = 29,87 дБ.

Результирующая совокупная дисперсия секции находится:

с.

Полоса пропускания оптической линии определяется из соотношения:

Гц.

Максимальная скорость передачи двоичных оптических импульсов зависит от ∆F_>ов> и их формы, которую принято считать прямоугольной или гауссовской:

В_>г>=1,34^.∆F_>ов>=1,34^.5,25^.10⁶=7,03^.10⁶ бит/с.

Задача 2

Определить характеристики многомодового лазера с резонатором Фабри – Перо (FP) и одномодового лазера с распределенной обратной связью (DFB).

Определить число мод в лазере FP, для которых выполняется условие возбуждения в полосе длин волн  при длине резонатора L и показателе преломления активного слоя n.

Определить частотный интервал между модами и добротность резонатора на центральной моде _>О> при коэффициенте отражения R.

Изобразить конструкцию полоскового лазера FP.

Изобразить модовый спектр.

Определить частоту и длину волны генерируемой моды в одномодовом лазере DFB для известных значений дифракционной решетки m и длины лазера L.

Изобразить конструкцию лазера DFB.

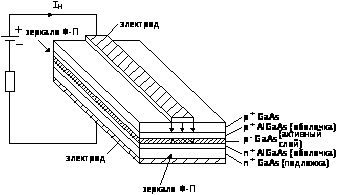

Конструкция полоскового лазера FP:

Модовый спектр:

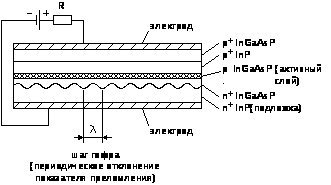

Конструкция лазера DFB:

Параметры лазера FP:

Длина лазера L=300 мкм.=300^.10^-6 м.

=45 нм.=45^.10^-9 м.

n=3,3.

_>О>=0,4 мкм.=0,4^.10^-6 м.

R=0,39.

Частота моды определяется из соотношения:

где:

С – скорость света (3^.10⁸ м/с),

m – номер моды,

L – длина резонатора,

n – показатель преломления.

Расстояние между модами определяется из соотношения:

м.

Добротность резонатора на центральной моде _>0> определяется из соотношения:

Число мод в интервале  определяется отношением:

M=/_>m>=45^.10^-9/0,8^.10^-10=556,9

Параметры лазера DFB:

Длина лазера L=250 мкм.=250^.10^-6 м.

Порядок решётки m=7.

Шаг решётки d=0,7 мкм.=0,7^.10^-6 м.

Показатель преломления n_>э>=3,68.

Для определения длины волны и частоты генерации одномодового лазера DFB необходимо воспользоваться соотношениями:

_>0>^.m=2d^.n_>э> =>

м.

Гц.

Задача 3

Построить зависимость выходной мощности источника оптического излучения от величины электрического тока, протекающего через него.

Для заданных тока смещения и амплитуды модулирующих однополярных импульсов определить графически изменение выходной модуляционной мощности Р_>макс> и Р_>мин> и определить глубину модуляции . По построенной характеристике указать вид источника.

I, мА	0	5	10	15	18	20	22	24	26	28
P_>1>, мкВт	0	15	30	45	60	90	160	230	310	370

Ток смещения I=13 мА.

Амплитуда тока модуляции I_>m>=4 мА.

Рис. Ватт - амперная характеристика.

P_>max> = 46 мкВт.

P_>min> = 33 мкВт.

Для определения глубины модуляции используем соотношение:

(в разах).

Задача 4

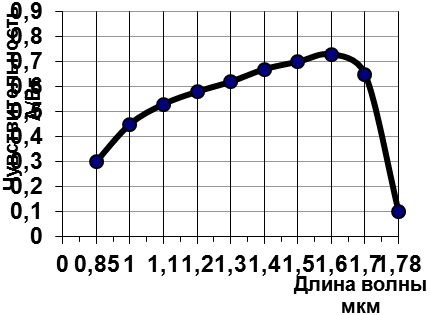

Построить график зависимости чувствительности фотодетектора от длины волны оптического излучения по данным.

Используя график и данные определить величину фототока на выходе p-i-n фотодиода. По графику определить длинноволновую границу чувствительности фотодетектора. Определить материал для изготовления прибора.

Чувствительность, А/Вт	0,3	0,45	0,53	0,58	0,62	0,67	0,7	0,73	0,65	0,1
Длина волны, мкм.	0,85	1,0	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,78

Мощность излучения Pu=2,0 мкВт.

Длина волны =1150 нм.=1,15 мкм.

При решении задачи необходимо учесть соотношения:

где:

Е_>Ф> – энергия фотона,

е – заряд электрона = 1,6^.10^-9 Кл,

η_>ВН> – внутренняя квантовая эффективность фотодиода = 0,5,

h – постоянная Планка= 6,26^.10^-34 Дж^.с,

С – скорость света = 3^.10⁸ м/с.

По графику определяем, что материал для изготовления прибора - германий.

Энергия фотона:

эВ.

Ток фотодиода:

А.

Чувствительность фотодиода:

А/Вт

Длинноволновая граница чувствительности фотодетектора определяется соотношением:

где:

Е_>g> для германиевых диодов = 0,66 В.

мкм

Задача 5

Определить полосу пропускания и отношение сигнал/шум для фотоприемного устройства, содержащего интегрирующий (ИУ) или транс-импедансный усилитель (ТИУ) и фотодетектор (ЛФД или p-i-n).

Характеристики ФПУ:

Тип ФД: ЛФД.

Тип усилителя: ТИУ.

Rэ=90 кОм=90^.10³ Ом.

Сэ=3,8 пФ.=3,8^.10^-12 Ф.

η_>вн>=0,8 М=15.

F_>ш>(М)=7.

Т=310.

Д_>ш>=5.

К_>ус>=150.

Характеристики передачи:

P_>пер>=0 дБм.

L=60 км.

α=0,6 дБ/км.

=0,85 мкм.

Полоса частот усиления ФПУ с ТИУ ограничена полосой пропускания усилителя и находится из соотношения:

Гц

Фототок детектора создаётся падающей оптической мощностью и зависит от типа фотодетектора. Величина фототока вычисляется из соотношений:

Вт

А.

где:

h - постоянная Планка;

е - заряд электрона;

η_>ВН> - внутренняя квантовая эффективность;

М - коэффициент умножения ЛФД;

Р_>ПР> - мощность сигнала на передаче;

Α - километрическое затухание кабеля;

L - длина кабельной линии.

Для вычисления основных шумов ФПУ, а это квантовый и тепловой шумы, необходимо воспользоваться соотношениями:

Вт.

где К- постоянная Больцмана 1,38^.10^-23

Отношение сигнал/шум вычисляется из соотношения:

Задача 6

Используя приложения для оптических интерфейсов аппаратуры SDH, определенных рекомендациями МСЭ-Т G.957, рассчитать число промежуточных регенераторов и расстояние между ними.

Составить схему размещения оконечных и промежуточных станций с указанием расстояний. Определить уровень приема Р_>ПР> [дБ] на входе первого, считая от оконечной станции, регенератора, вычислить допустимую вероятность ошибки одного регенератора.

Тип оптического интерфейса: S-4.1

Затухание оптического кабеля α_>к>=0,5 дБ/км.

Дисперсия оптического кабеля D=3 пс/(нм^.км)

Длина линии L=1247 км.

Строительная длина кабеля L_>с>=4,5 км.

Затухание на стыке длин α_>с>=0,09 дБ.

Из таблицы к методическим указаниям:

P_{>пер.макс}> = -4 дБ – излучаемая мощность.

P_>пр.мин> = -32 дБ – минимальный уровень оптической мощности.

Расстояние между регенераторами определяется из соотношения:

где:

А – энергетический потенциал оптического интерфейса:

A=P_{>пер.макс.}>-Р_{>пр.мин.}>=-4-(-32)=28 дБ.

Э – энергетический запас на старение передатчика и приёмника и восстановление повреждённых линий, рекомендуется:

Э=3 дБ.

α_>к>- затухание оптического кабеля, дБ/км

α_>с>- затухание на стыке строительных длин, дБ

Lс- строительная длина кабеля, км

км.

Число регенераторов определяется из соотношения:

Совокупная дисперсия регенерационного участка определяется соотношением:

σ=D^.∆λu^.Lp

где:

∆λu=0,5^.∆λ_>0,5>

∆λ_>0,5>- среднеквадратическая ширина спектра источника излучения на уровне 0,5 от максимальной мощности, что соответствует обозначению –3 дБм от максимального уровня.

Для интерфейса S-4.1 приведено значение на уровне –3 дБм это 2,1 нм.

∆λu=0,5^.∆λ_>0,5>=0,5^.2,1=1,05 нм.

σ=D^.∆λu^.Lp=3^.1,05^.48,07=151,44 пс.

Необходимо проверить совокупную дисперсию для регенерационного участка. Она должна быть меньше приведённой в таблице приложения для интерфейса.

По данным таблицы максимальная хроматическая дисперсия составляет 90 пс/нм, т. е. условие не выполняется: 3^.48,07 = 144,21 пс/нм что больше 90 пс/нм.

Производим пересчет длины регенерационного участка, чтобы совокупная дисперсия не превышала максимальной хроматической.

L_>P>=90/3=30

для того чтобы обеспечить запас выберем длину регенерационного участка равной 29 км.

Тогда:

3^.29 = 87 пс/нм что меньше 90 пс/нм, т.е. условие выполняется.

Число регенераторов определяем из соотношения:

Допустимая вероятность ошибки одного регенератора вычисляется из норматива на ошибки для магистрального участка сети 10000 км:

Pош=10^-7

Таким образом на 1 км линии:

Pош=10^-12

Вероятность ошибки вычисляется из соотношения:

Минимальную длину участка регенерации определяют по нижеприведённой формуле, уменьшая в ней энергетический потенциал А на величину D.

D-динамический диапазон регенератора (D=20-26 дБ), примем D=23 дБ.

Уровень приёма P_>пр> на входе регенератора:

P_>пр>=Р_>пер>-α_>к>^.Lp=-4-0,5^.48,07=-28,04 дБ.

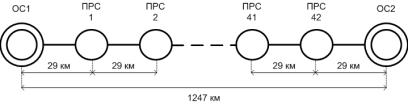

Схема размещения оконечных и промежуточных станций:
