Структура информационной системы

Содержание

1. Структура информационной системы

1.1 Типы обеспечивающих подсистем

1.2 Информационное обеспечение

1.3 Математическое и программное обеспечение

1.4 Правовое обеспечение

1.5 Классификации информационных систем

1.6 Структура ИС

1. Структура информационной системы

1.1 Типы обеспечивающих подсистем

Структуру информационной системы составляет совокупность отдельных ее частей, называемых подсистемами.

Подсистема - это часть системы, выделенная по какому-либо признаку.

Общую структуру информационной системы можно рассматривать как совокупность подсистем независимо от сферы применения. В этом случае говорят о структурном признаке классификации, а подсистемы называют обеспечивающими. Таким образом, структура любой информационной системы может быть представлена совокупностью обеспечивающих подсистем (рис.3.4).

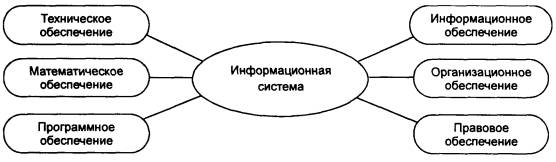

Рис.3.4 Структура информационной системы как совокупность обеспечивающих подсистем

Среди обеспечивающих подсистем обычно выделяют информационное, техническое, математическое, программное, организационное и правовое обеспечение.

1.2 Информационное обеспечение

Назначение подсистемы информационного обеспечения состоит в своевременном формировании и выдаче достоверной информации для принятия управленческих решений.

Информационное обеспечение - совокупность единой системы классификации и кодирования информации, унифицированных систем документации, схем информационных потоков, циркулирующих в организации, а также методология построения баз данных.

Примечание. Системы классификации и кодирования информации рассмотрены в гл.2.

Унифицированные системы документации создаются на государственном, республиканском, отраслевом и региональном уровнях. Главная цель - это обеспечение сопоставимости показателей различных сфер общественного производства. Разработаны стандарты, где устанавливаются требования:

к унифицированным системам документации;

к унифицированным формам документов различных уровней управления;

к составу и структуре реквизитов и показателей;

к порядку внедрения, ведения и регистрации унифицированных форм документов.

Однако, несмотря на существование унифицированной системы документации, при обследовании большинства организаций постоянно выявляется целый комплекс типичных недостатков:

чрезвычайно большой объем документов для ручной обработки;

одни и те же показатели часто дублируются в разных документах;

работа с большим количеством документов отвлекает специалистов от решения непосредственных задач;

имеются показатели, которые создаются, но не используются, и др.

Поэтому устранение указанных недостатков является одной из задач, стоящих при создании информационного обеспечения.

Схемы информационных потоков отражают маршруты движения информации и ее объемы, места возникновения первичной информации и использования результатной информации. За счет анализа структуры подобных схем можно выработать меры по совершенствованию всей системы управления.

Пример 3.10. В качестве примера простейшей схемы потоков данных можно привести схему, где отражены все этапы прохождения служебной записки или записи в базе данных о приеме на работу сотрудника - от момента ее создания до выхода приказа о его зачислении на работу.

Построение схем информационных потоков, позволяющих выявить объемы информации и провести ее детальный анализ, обеспечивает:

исключение дублирующей и неиспользуемой информации;

классификацию и рациональное представление информации.

При этом подробно должны рассматриваться вопросы взаимосвязи движения информации по уровням управления (см. рис.3.2). Следует выявить, какие показатели необходимы для принятия управленческих решений, а какие нет. К каждому исполнителю должна поступать только та информация, которая используется.

Методология построения баз данных базируется на теоретических основах их проектирования. Для понимания концепции методологии приведем основные ее идеи в виде двух последовательно реализуемых на практике этапов:

1-й этап - обследование всех функциональных подразделений фирмы с целью:

понять специфику и структуру ее деятельности;

построить схему информационных потоков;

проанализировать существующую систему документооборота;

определить информационные объекты и соответствующий состав реквизитов (параметров, характеристик), описывающих их свойства и назначение.2-й этап - построение концептуальной информационно-логической модели данных для обследованной на 1-м этапе сферы деятельности. В этой модели должны быть установлены и оптимизированы все связи между объектами и их реквизитами. Информационно-логическая модель является фундаментом, на котором будет создана база данных.

Примечание. С теорией и технологией построения информационно-логической модели можно познакомиться в гл.15.

Для создания информационного обеспечения необходимо:

ясное понимание целей, задач, функций всей системы управления организацией;

выявление движения информации от момента возникновения и до ее использования на различных уровнях управления, представленной для анализа в виде схем информационных потоков;

совершенствование системы документооборота;

наличие и использование системы классификации и кодирования;

владение методологией создания концептуальных информационно-логических моделей, отражающих взаимосвязь информации;

создание массивов информации на машинных носителях, что требует наличия современного технического обеспечения.

Техническое обеспечение

Техническое обеспечение - комплекс технических средств, предназначенных для работы информационной системы, а также соответствующая документация на эти средства и технологические процессы.

Комплекс технических средств составляют:

компьютеры любых моделей;

устройства сбора, накопления, обработки, передачи и вывода информации;

устройства передачи данных и линий связи;

оргтехника и устройства автоматического съема информации;

эксплуатационные материалы и др.

Документацией оформляются предварительный выбор технических средств, организация их эксплуатации, технологический процесс обработки данных, технологическое оснащение. Документацию можно условно разделить на три группы:

общесистемную, включающую государственные и отраслевые стандарты по техническому обеспечению;

специализированную, содержащую комплекс методик по всем этапам разработки технического обеспечения;

нормативно-справочную, используемую при выполнении расчетов по техническому

обеспечению.

К настоящему времени сложились две основные формы организации технического обеспечения (формы использования технических средств): централизованная и частично или полностью децентрализованная.

Централизованное техническое обеспечение базируется на использовании в информационной системе больших ЭВМ и вычислительных центров.

Децентрализация технических средств предполагает реализацию функциональных подсистем на персональных компьютерах непосредственно на рабочих местах.

Перспективным подходом следует считать, по-видимому, частично децентрализованный подход - организацию технического обеспечения на базе распределенных сетей, состоящих из персональных компьютеров и большой ЭВМ для хранения баз данных, общих для любых функциональных подсистем.

1.3 Математическое и программное обеспечение

Математическое и программное обеспечение - совокупность математических методов, моделей, алгоритмов и программ для реализации целей и задач информационной системы, а также нормального функционирования комплекса технических средств.

К средствам математического обеспечения относятся:

средства моделирования процессов управления;

типовые задачи управления;

методы математического программирования, математической статистики, теории массового обслуживания и др.

В состав программного обеспечения входят общесистемные и специальные программные продукты, а также техническая документация.

К общесистемному программному обеспечению относятся комплексы программ, ориентированных на пользователей и предназначенных для решения типовых задач обработки информации. Они служат для расширения функциональных возможностей компьютеров, контроля и управления процессом обработки данных.

Специальное программное обеспечение представляет собой совокупность программ, разработанных при создании конкретной информационной системы. В его состав входят пакеты прикладных программ (111 111), реализующие разработанные модели разной степени адекватности, отражающие функционирование реального объекта.

Техническая документация на разработку программных средств должна содержать описание задач, задание на алгоритмизацию, экономико-математическую модель задачи, контрольные примеры.

Организационное обеспечение

Организационное обеспечение - совокупность методов и средств, регламентирующих взаимодействие работников с техническими средствами и между собой в процессе разработки и эксплуатации информационной системы.

Организационное обеспечение реализует следующие функции:

анализ существующей системы управления организацией, где будет использоваться ИС, и выявление задач, подлежащих автоматизации;

подготовку задач к решению на компьютере, включая техническое задание на проектирование ИС и технико-экономическое обоснование ее эффективности;

разработку управленческих решений по составу и структуре организации, методологии решения задач, направленных на повышение эффективности системы управления. Организационное обеспечение создается по результатам предпроектного обследования на 1-м этапе построения баз данных, с целями которого вы познакомились при рассмотрении информационного обеспечения.

1.4 Правовое обеспечение

Правовое обеспечение - совокупность правовых норм, определяющих создание, юридический статус и функционирование информационных систем, регламентирующих порядок получения, преобразования и использования информации.

Главной целью правового обеспечения является укрепление законности.

В состав правового обеспечения входят законы, указы, постановления государственных органов власти, приказы, инструкции и другие нормативные документы министерств, ведомств, организаций, местных органов власти. В правовом обеспечении можно выделить общую часть, регулирующую функционирование любой информационной системы, и локальную часть, регулирующую функционирование конкретной системы.

Правовое обеспечение этапов разработки информационной системы включает нормативные акты, связанные с договорными отношениями разработчика и заказчика и правовым регулированием отклонений от договора.

Правовое обеспечение этапов функционирования информационной системы включает:

статус информационной системы;

права, обязанности и ответственность персонала;

правовые положения отдельных видов процесса управления;

порядок создания и использования информации и др.

Понятие "информационная система" широко используется в современной компьютерной литературе. В различных источниках дается несколько отличающихся друг от друга определений этому понятию.

"Автоматизированная информационная система (АИС) - совокупность программно-аппаратных средств, предназначенных для автоматизации деятельности, связанной с хранением, передачей и обработкой информации".

Пожалуй, наиболее ясным и простым является определений, взятой с сайта http://ru. wikipedia.org. В нем, однако, в состав информационной системы вводится аппаратные средства, а наличие хранилища данных предполагается не явно. Очевидно, авторы предполагают наличие ИС, не оперирующих непосредственно с хранилищами данных, являющихся, так сказать только посредниками.

Мы предлагаем следующее определение ИС.

Определение:

Совокупность программного обеспечения и электронного информационного хранилища, разрабатываемая как единая система и предназначенная для автоматизации определенного рода деятельности будет называться информационной системой.

Рассмотрим смысл данного определения. Прежде всего, отметим, что объединение программного обеспечения (возможно несколько программ) и информационного хранилища есть результат реализации некоторого проекта, что и подчеркивается словами "разрабатываемая как единая система". Отсюда кстати и вытекает, что поскольку программное обеспечение и информационное хранилище находятся в одной системе, следовательно, они как-то должны взаимодействовать друг с другом. С другой стороны, здесь не говорится, что все программы и хранилище, которые включены в систему разрабатываются в рамках конкретного проекта, а поэтому какие-то программы и части информационного хранилища могут быть включены в проект в уже готовом виде. В определении говорится "разрабатываемая", т.е. ИС может находиться в разработке, и дополняться новыми программами и т.п. Отметим также, что под "информационным хранилищем" в данном определении мы понимаем все данные, хранящиеся во внешней памяти, управление которыми осуществляет программное обеспечение данной информационной системы.

Наконец в определении сказано, что система предназначена для автоматизации какой-либо деятельности, а, следовательно, во-первых, ИС предназначена для использования в некоторой профессиональной области, а во-вторых, информационное хранилище спроектировано для хранения данных имеющих вполне определенную область применения, т.е. отражающее вполне конкретную предметную область.

Определение:

Под предметной областью в данной книге будем понимать часть области знаний, предназначенную для автоматизации с помощью информационной системы и схематически представленную в информационном хранилище.

Замечание:

Часто информационные системы называют "автоматизированными системами" или "автоматизированными информационными системами", желая подчеркнуть использование, при их построении электронно-вычислительной техники. Нам нет нужды использовать такое дополнение, так как использование вычислительной техники в функционировании ИС вытекает из нашего определения.

1.5 Классификации информационных систем

Самой простой и очевидной классификацией является классификация по областям применения. В этой связи можно говорить об информационных системах в экономике (АСЭ - автоматизированные системы в экономике), в образовании (АСО), в научных исследованиях (АСНИ) и т.д.

Еще одним классификационным признаком может выступать характер информации, которой оперирует ИС. С этой точки зрения все информационные системы принято делить на фактографические и документальные. Под фактографическим типом данных принято понимать данные представляющие собой описание некоторых фактов предметной области. Например, фактом являются данные на конкретного человека (ФИО, адрес, паспортные данные и т.п.), книгу (автор, название, год издания и т.п.), машину (марка, год выпуска, производитель и т.п.) и т.д. Другими словами, факт в информационной системе предстает в виде набора некоторых свойств (атрибутов), количественное значение которых, как правило, выражается простым типом данных. Характерным представителем фактографических информационных систем является широко известная в бухгалтерских кругах "1С бухгалтерия".

Документ, в отличие от факта, не может быть выражен простой структурой.

Определение

Под документом будем понимать хранящийся в информационной базе, объект произвольной структуры, содержащий информацию произвольного характера, доступ, к которому можно получить по его реквизитам.

Под реквизитами документа будем понимать совокупность свойств этого документа, позволяющих однозначно его идентифицировать. Примерами реквизитов могут служить название документа, его номер, дата создания, имена создателей, электронная подпись и т.д. В качестве примеров документов можно привести статьи, тексты приказов и распоряжений, бухгалтерские документы, карты местности, звуковые записи и т.д. Важно еще раз подчеркнуть, что структура объекта, который мы назвали документом, может носить самый произвольный характер: форматы для текстовых документов (обычный текстовый формат, формат Word, формат PDF, формат DJVu, формат HTML и т.д.), таблицы, графические файлы и т.п.

Типичным примером документальных информационных систем являются справочные юридические системы типа Гарант, Консультант+ и т.п. Поисковые интернет системы также являются представителями документальных систем. Реальные информационные системы часто оперируют некоторой смесью фактографической и документальной информации, тем более что современные СУБД, на основе которых, как правило, и строятся современные ИС, предоставляют мощные инструментальные средства для манипулирования информацией того и другого типа.

Наконец, информационные системы можно классифицировать и по той роли, которую они играют в профессиональной деятельности. Таким образом, можно выделить

Системы управления. ИС данного типа предназначены для решения задач автоматизации процессов управления. Выделяют также классы систем управления персоналом и систем управления технологическими процессами.

Вычислительные информационные системы. Данные системы предназначены для проведения оперативных расчетов и обмена информацией между рабочими местами в рамках одной организации. В данном классе выделяются также системы автоматического проектирования (САПР).

Поисково-справочные информационные системы. Данные системы предназначены для сбора, хранения и поиска информации справочного характера. Такие системы не заменимы в конкретных областях знаний: медицине, юриспруденции, программированию и др.

Системы принятия решения. Системы этого класса предназначены для автоматизации поиска решения руководящего состава. Особенностью задач принятия решений являются: недостаточность имеющейся информации, ее противоречивость и не четкость, слабая формализация и наличие качественных оценок. В качестве ИС для принятия решений используются системы, построенные на основе алгоритмов искусственного интеллекта и баз знаний. Часто такие системы поддерживают естественно-языковой интерфейс.

Информационные обучающие системы. К информационным обучающим системам относят: системы программного обучения, системы для деловых игр и тренажерные комплексы.

1.6 Структура ИС

Из определения в частности следует, что в информационной системе имеется два компонента: программное обеспечение и электронное информационное хранилище. Обратимся к рисунку 1.1, где сказанное представлено в графическом виде.

Любая информационная система рассчитана на использование ее в какой-либо профессиональной области. Значит ИС рассчитана на взаимодействие, с какими либо пользователями. Причем под пользователями в общем случае следует понимать не только людей, но и другие информационные системы, с которыми данная ИС обменивается информацией.

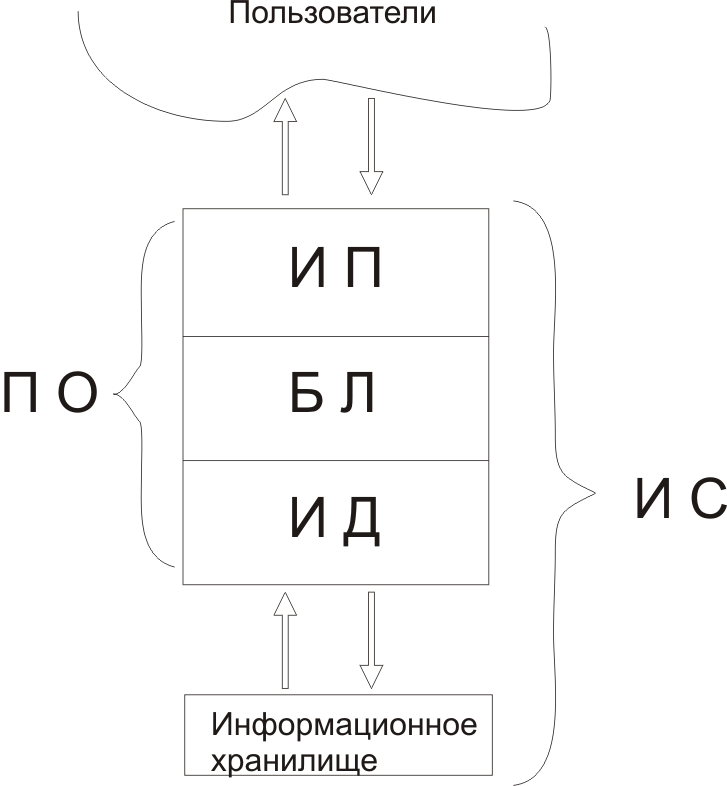

Блок ПО (программное обеспечение) поделен на рисунке 1.1 на три части: ИП - интерфейс пользователя, ИД - интерфейс с данными, БЛ - бизнес логика. Конечно, данное деление в общем случае является условным, и не означает, что в реальном программном обеспечении можно явно выделить все три части. Однако умозрительное наличие таких частей вытекает из очень простого рассуждения. Если программа взаимодействует с пользователем и данными, значит, какая-то ее часть (логика) отвечает за это взаимодействие. С другой стороны, как мы впоследствии будем неоднократно убеждаться, структура хранения данных практически никогда не совпадает со структурой данных, представляемых пользователю. Следовательно, в программном обеспечении должно быть предусмотрено преобразование информации из одного формата к другому и обратно. Вот эта часть программного обеспечения, которую мы выделили чисто логически и принято называть бизнес логикой.

Рис.1.1 Структура информационной системы

Формально информационные системы можно разделить на автономные и сетевые. Причем к сетевым информационным системам мы относим и такие, которые эпизодически синхронизируют свои информационные хранилища с другими хранилищами посредством каких-либо каналов связи (в том числе и посредством переносных устройств внешней памяти). Спрос на автономные ИС не велик, в силу почти полного отсутствия несетевых компьютеров. Таким образом, встает вопрос о том, какую роль играет компьютерная сеть в построении информационных систем. Подробнее о взаимодействии отдельных частей информационной системы в сети речь пойдет в главе 6. Здесь же нам хотелось бы поговорить о различных подходах построения архитектуры ИС в сети. В результате мы получим еще один показатель, на основе которого можно классифицировать информационные системы.

Основным сервисом локальных компьютерных сетей является файловый сервис, осуществляемый файловыми серверами. Файловый сервер предназначен для того, чтобы хранить файлы и предоставлять к ним доступ пользователям сети. Поэтому естественным решением построения информационной системы это расположение информационного хранилища на файловом сервере. Все программное обеспечение информационной системы будет располагаться, таким образом, на сетевых компьютерах. Пользователи компьютерной сети, на компьютерах которых будет установлено программное обеспечение информационной системы, получат, таким образом, одновременный доступ к информационному хранилищу. Такая архитектура информационной системы называется файл-серверной. Данная архитектура широко применяется для создания информационных систем с относительно не большим количеством одновременно работающих пользователей (несколько десятков). Причина такого ограничения заложена в том, что все программное обеспечение, в том числе те его модули, которые отвечают за обработку данных, располагаются на каждом из сетевых компьютеров. Таким образом, для выполнения операций с данными необходимо получить копию этих данных на сетевой компьютер. Разумеется, это приводит к увеличению сетевого трафика. К тому же в обработке данных, таким образом, оказываются, задействованы и сетевые компьютеры, и локальная сеть и, конечно, сам файловый сервер.

Примечание.

Для того чтобы увеличить производительность информационной системы файл-серверного типа используется терминальное подключение к серверу. В этом случае вся программа выполняется на сервере, а пользовательский компьютер получает лишь результирующие окна с информацией, да возможность стандартными средствами управлять этими окнами. Использование терминального сервера может значительно увеличить производительность системы и тем самым позволить одновременно работать большому количеству пользователей. С точки же зрения самой архитектуры ИС, использование терминального сервера не вносит ничего нового, так как внутри информационной системы мы по-прежнему имеем взаимодействие файл-серверного типа.

Для построения информационных систем с большим количеством пользователей применяется другая архитектура. Эта архитектура базируется на использовании серверов баз данных. Особенностью серверов баз данных заключается в их способности выполнять специальные запросы к данным. Язык запросов устроен таким образом, что одна команда этого языка может заключать в себе множество элементарных операций над данными. Таким образом можно значительно снизить сетевой трафик, а для увеличения производительности информационной системы потребуется увеличения производительности только сервера баз данных. Кроме этого современные сервера баз данных позволяют хранить на стороне сервера программные модули (хранимые процедуры, триггеры и др.), которые по команде со стороны пользователя (клиента) могут быть запущены на выполнение. В результате, появляется реальная возможность выполнять на стороне сервера не только обработку данных (см. Рисунок 1.1), но и другие действия. Теперь, вновь посмотрев на рисунок 1.1, мы видим, что программное обеспечение ИС может быть реально, а не умозрительно, разделено на две половины. На стороне пользователя теоретически может остаться только ПО, отвечающее за интерфейс пользователя. Такое построение архитектуры ИС, когда программное обеспечение делится на две половины между пользовательским компьютером и сервером баз данных называют технологий "клиент-сервер", а архитектура ИС - клиент-серверной. Клиент, в котором реализован только пользовательский интерфейс называется тонким клиентом, в противном случае клиент называется толстым.

Замечание.

Информационные системы, построенные по централизованному принципу, называют также банками данных. Таким образом, и файл-серверные и клиент-серверные информационные системы можно формально назвать банками данных.

Важным плюсом использования серверов баз данных является возможность встроить развитую систему безопасности сервера в систему безопасности информационной системы. В частности сервера баз данных позволяют четко разграничить доступ различных пользователей к объектам информационного хранилища, журналировать все действия производимые пользователем, интегрировать систему безопасности ИС с системой безопасности компьютерной сети и т.д.

Клиент-серверные ИС можно разделить на два класса:

Информационные системы, не использующие программные модули на стороне сервера баз данных. Среди серверов баз данных еще встречаются экземпляры, не поддерживающие использование хранимых процедур и триггеров. К таковым, в частности, до последнего времени относилась такая СУБД как MySQL. В таких системах запрос полностью формируется на стороне клиента, а затем передается для выполнения на сервер.

Информационные системы, использующие программные модули на стороне сервера баз данных. В качестве таких программных модулей в первую очередь используются хранимые процедуры и триггеры. Обычно программные модули на стороне сервера пишутся на языке, являющимся расширением языка SQL, но допускается также подключение исполняемых модулей.

Информационная система, построенная по технологии клиент-сервер, называется еще двухуровневой информационной системой. Информационные же системы файл-серверного типа можно таким образом назвать одноуровневыми или монолитными.

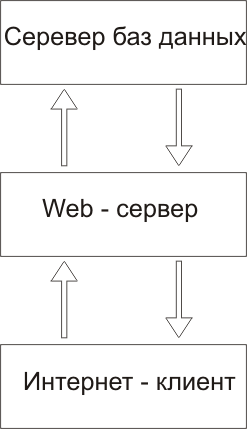

Рис.1.2 Трехуровневая архитектура информационной системы

Количество уровней (слоев) программного обеспечения может быть больше двух. Так в электронной сети Интернет информационные системы строятся в виде трехуровневой системы (см. Рисунок 1.2). В качестве клиента в большинстве случае выступает обыкновенный web-браузер. Программное обеспечение на стороне web-сервера служит посредником между клиентом и сервером баз данных. Поскольку с самого сервера баз данных можно обращаться с запросами к другим серверам, то теоретически может быть построена система, имеющая более чем три уровня. Возможно также отделение кода обработки данных от самих данных. Отделенный, таким образом код, помещается на так называемый сервер приложений. Выделение сервера приложений увеличивает сетевой трафик, но зато позволяет более эффективно управлять системой.

Несколько слов следует сказать и об инфраструктуре ИС.

Определение.

Под инфраструктурой информационной системы будем понимать все то, что обеспечивает ее бесперебойное функционирование.

Таким образом, к инфраструктуре следует отнести: системное и сетевое программное обеспечение, компьютеры, сетевое оборудование, другие необходимые для функционирования ИС периферийные устройства, средства связи, электро-, тепло- и водоснабжение, кондиционеры, помещения, обслуживающий персонал, дополнительное оборудование, необходимое для работы персонала.
