Программная реализация разложения временного процесса в тригонометрический ряд

Белорусский национальный технический университет

Кафедра информационных систем и технологий

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту (работе)

по дисциплине «Конструирование программ и языки программирования»

Тема: ”Программная реализация разложения временного процесса в тригонометрический ряд”

Исполнитель:_______________________

(подпись)

Студент 2 курса 417318 группы

Руководитель: _____________________ Гурский Н.Н.

(подпись)

Минск 2010

Содержание


Оглавление

Введение

1. Математическая формулировка задачи

2. Описание программы

2.1 Структурная схема программы

2.2 Описание разработанного класса

2.3 Описание реализации технологии COM

2.4 Описание динамических библиотек

2.5 Основные возможности программы

2.6 Средства использования сервисов, предоставляемых Microsoft Office

3. Руководство пользователя

4. Методика испытаний

Заключение

Литература

Приложение

Файл проекта VremRiad.dpr

Файл головного модуля UnitMain.pas

Файл вывода графика UnitGraphic.pas

Файл реализации класса - UnitRiad.pas

Файл описания динамической библиотеки About.dpr

Файл описания динамической библиотеки Prompt.dpr

Файл проекта COM-сервера – MyServer.dpr

Файл описания COM- класса – UComRiad.pas


Введение

Временным рядом обычно называется последовательность событий, наблюдаемых через некоторые, как правило, равные интервалы времени. Применительно к валютному дилингу это может быть текущее дневное значение обменного курса, по которому произошла очередная сделка - когда мы изучаем дневной арбитраж, либо значение цены закрытия - если мы пытаемся построить прогноз на несколько дней вперед.

Временной ряд — это упорядоченная (по времени) последовательность значений некоторой произвольной переменной величины. Каждое отдельное значение данной переменной называется отсчётом временного ряда. Тем самым, временной ряд существенным образом отличается от простой выборки данных.

Анализ временных рядов — совокупность математико-статистических методов анализа, предназначенных для выявления структуры временных рядов и для их прогноза. Сюда относятся, в частности, методы регрессионного анализа. Выявление структуры временного ряда необходимо для того, чтобы построить математическую модель того явления, которое является источником анализируемого временного ряда. Прогноз будущих значений временного ряда используется при принятии решений, например, в экономике.

Временные ряды состоят из двух элементов:

    периода времени, за который или по состоянию на который приводятся числовые значения;

    числовых значений того или иного показателя, называемых уровнями ряда.

Данная программа позволяет получить численные значения, описываемые следующей функциональной зависимостью

при заданных начальных данных

Результаты отображаются в виде таблицы и графиков, совмещенных в одной системе координат.

Для разработки программы была выбрана среда визуального проектирования Borland Delphi 7.0. Она позволяет за короткий промежуток времени и с наименьшими затратами физических и умственных сил создавать прикладные программы различной направленности, обеспечивая при этом наличие дружественного оконного интерфейса. Указанные (а также ряд других) преимущества среды Delphi 7.0. обуславливают широкое её использование при создании программного обеспечения разнообразного назначения.

1. Математическая формулировка задачи

Разложения временного процесса в тригонометрический ряд осуществляется при вычислении численных значений при использовании следующей функциональной зависимости:

Начальные данные:

Вычисления необходимо провести для трех значений :

Результаты получить в виде таблицы и графиков, совмещенных в одной системе координат.

2. Описание программы

2.1 Структурная схема программы

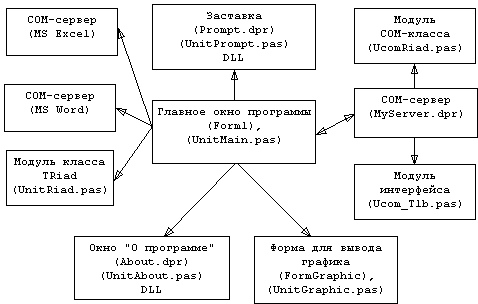

Структурно программа состоит из главного модуля, модулей описания вспомогательных форм, динамических библиотек, файлов помощи и обращений к другим программам. Связь модулей приведена на рисунке 2.1.

Рисунок-2.1. Структурная схема связей модулей программы

2.2 Описание разработанного класса

В результате анализа предметной области для её описания и моделирования был разработан класс TRiad, инкапсулирующий поля, методы и свойства, применимые к рассматриваемому объекту.

TRiad = class //класс

private

IniFile : TIniFile; //Объект Ini-файла

w: integer;

public

Constructor Create(AIniFileName : string);

Destructor Destroy;

procedure Graphic(AChart:TChart); //Постоение графика

procedure Table(AStringGrid:TStringGrid); //Вывод в таблицу

procedure WriteToIniFile; //Запись в Ini-файл

procedure ReadFromIniFile; //Чтение из Ini-файла

function GetW : integer; //Получить w

procedure SetW; //Установить w

function F(w:integer;t:extended):extended;//Вычисление суммы

//property ww : integer read GetW write SetW;

private

end;

Назначение полей и инкапсулированных в классе процедур и функций (методов) приведено в комментариях. Описание и реализация класса структурно оформлено в отдельном Unit – UnitRiad. Используемые секции public и private определяют области видимости элементов класса. Так, видно, что все поля класса являются полностью закрытыми, а доступ к ним организуется с помощью методов и свойств.

2.3 Описание реализации технологии COM

В соответствии с требованиями на разработку данной курсовой работы была также реализована возможность экспорта методов созданного класса с помощью технологии COM. Для этого был создан сервер в виде DLL – программный модуль MyServer.

library MyServer;

{ Important note about DLL memory management: ShareMem must be the first unit in your library's USES clause AND your project's (select Project-View Source) USES clause if your DLL exports any procedures or functions that pass strings as parameters or function results. This applies to all strings passed to and from your DLL--even those that are nested in records and classes. ShareMem is the interface unit to the BORLNDMM.DLL shared memory manager, which must be deployed along with your DLL. To avoid using BORLNDMM.DLL, pass string information using PChar or ShortString parameters. }

uses

SysUtils,

ComServ,

UComRiad in 'UComRiad.pas',

UCom_Tlb in 'UCom_Tlb.pas',

Classes,

MyServer_TLB in 'MyServer_TLB.pas';

exports

DllGetClassObject,

DllCanUnloadNow,

DllRegisterServer,

DllUnregisterServer;

{$R *.TLB}

{$R *.res}

begin

end.

Этот сервер позволяет создать COM-объект, описание класса которого находится в модуле UСomRiad. Следует заметить, что данный класс полностью соответствует, приведенному в п.2.2 классу TRiad и имеет и такое же название, т.е. он является его копией, за исключение конструктора Create, который заменен обычной процедурой. Непосредственный доступ к открытым элементам COM-класса осуществляется с помощью интерфейса IcomRiad, описанного в модуде UCom_Tlb.

2.4 Описание динамических библиотек

При разработке приложения были реализованы 2 динамические библиотеки.

Динамическая библиотека Prompt.dll содержит заставку, появляющуюся после запуска программы, но до появления главного окна.

Библиотека содержит 1 экспортируемую процедуру ShowPrompt, служащую для отображения формы.

library Prompt;

{ Important note about DLL memory management: ShareMem must be the first unit in your library's USES clause AND your project's (select Project-View Source) USES clause if your DLL exports any procedures or functions that pass strings as parameters or function results. This applies to all strings passed to and from your DLL--even those that are nested in records and classes. ShareMem is the interface unit to the BORLNDMM.DLL shared memory manager, which must be deployed along with your DLL. To avoid using BORLNDMM.DLL, pass string information using PChar or ShortString parameters. }

uses

SysUtils,

Classes,

Windows,

UnitPrompt in 'UnitPrompt.pas' {FormPrompt};

{$R *.res}

//Показать заставку

procedure ShowPrompt(AOwner:TComponent);

var

Time:extended;

Form:TFormPrompt;

begin

Form:=TFormPrompt.Create(AOwner); //Создать форму

Time:=GetTickCount/1000; //Запомнить время

Form.Show; //Показать форму

Form.Repaint; //Перерисовать форму

//Пока не вышел лимит времени - ничего не делать

while GetTickCount/1000<Time+4 do;

Form.Close; //Закрыть форму

Form.Free; //Уничтожить форму

end;

exports ShowPrompt;

begin

end.

Библиотека About.dll содержит форму с информацией о программе.

library About;

uses

SysUtils,

Classes,

Forms,

UnitAbout in 'UnitAbout.pas' {FormAbout};

{$R *.res}

//Показать форму

procedure ShowAbout(AOwner:TComponent);

var

Form:TFormAbout;

begin

Form:=TFormAbout.Create(AOwner); //Создать форму

Form.ShowModal; //Показать форму

Form.Free; //Уничтожить форму

end;

exports ShowAbout;

begin

end.

Библиотека содержит экспортируемую функцию ShowAbout для отображения формы.

2.5 Основные возможности программы

Программа начинается с отображения оригинальной заставки (содержится в Prompt.dll), а затем на экране появляется главное окно программы (модуль UnitMain). Главный модуль управляет работой всех других модулей в соответствии с запросами пользователя.

Он содержит:

    Вызов окна «О программе»;

    Вызов презентации;

    Передачу данных в Word и Excel;

    Вызов формы «График»;

    Вызов окна помощи;

    Сохранение данных в Ini-файлах;

    Использование возможностей разработанного COM-сервера;

Диалог с пользователем поддерживается с помощью главного и выпадающего меню, панели инструментов, кнопок и других интерфейсных элементов.

Окно «О программе» содержит краткую информацию о приложении.

Окно «График» служит для отображения информации в графической форме – в виде графиков.

В рамках данного проекта также реализуется поддержка клиент-серверной технологии обмена данными между приложениями.

Процесс логического взаимодействия пользователя c программой, назначение элементов главного окна описаны в «Руководстве пользователя».

Вопросы непосредственной программной реализации конкретных модулей приведены в приложении. По тексту программ даются достаточно полные комментарии, необходимые для описания переменных, процедур и функций, а также основных шагов реализации используемых алгоритмов.

2.6 Средства использования сервисов, предоставляемых Microsoft Office

Кроме процедур и функций, описанных в классах, программа обеспечивает взаимодействие с серверами автоматизации приложений Microsoft Office. Так, следующие процедуры головного модуля программы позволяют автоматически производить запуск MS Word, MS Excel, Power Point и передавать им текстовую, табличную и графическую информацию с целью создания отчетов или использование ее для дальнейшей обработки.

1. Procedure TFormMain.ReportExcel(AStringGrid : TStringGrid). Данная процедура обеспечивает передачу данных в Excel. Для формирования таблицы необходимо передать ссылку на компонент типа TStringGrid, на основе данных которого будут заполнены ячейки в Excel. Рисунок, помещаемый в отчет, совпадает с текущим видом графика.

2. Procedure TFormMain.ReportWord(AStringGrid:TStringGrid). Процедура позволяет создать отчет, принятый в Word.

3. Procedure TFormMain.PresentationClick(Sender: TObject). Активизация данной процедуры позволяет запустить презентацию, которая может использоваться в рекламных и учебных целях.

3. Руководство пользователя

Для активизации программы необходимо вызвать файл VremRiad.exe. При этом, на экране появится заставка, показанная на рисунке 3.1.

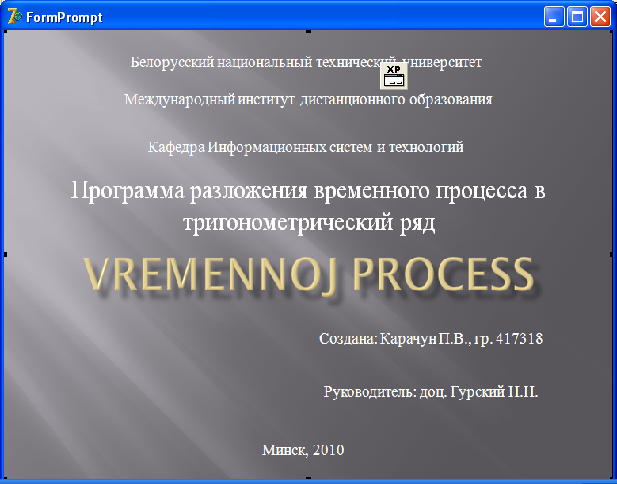

Рисунок 3.1 - Заставка программы

После того как заставка через несколько секунд исчезнет, появится главное окно программы (см. рисунок 3.2).

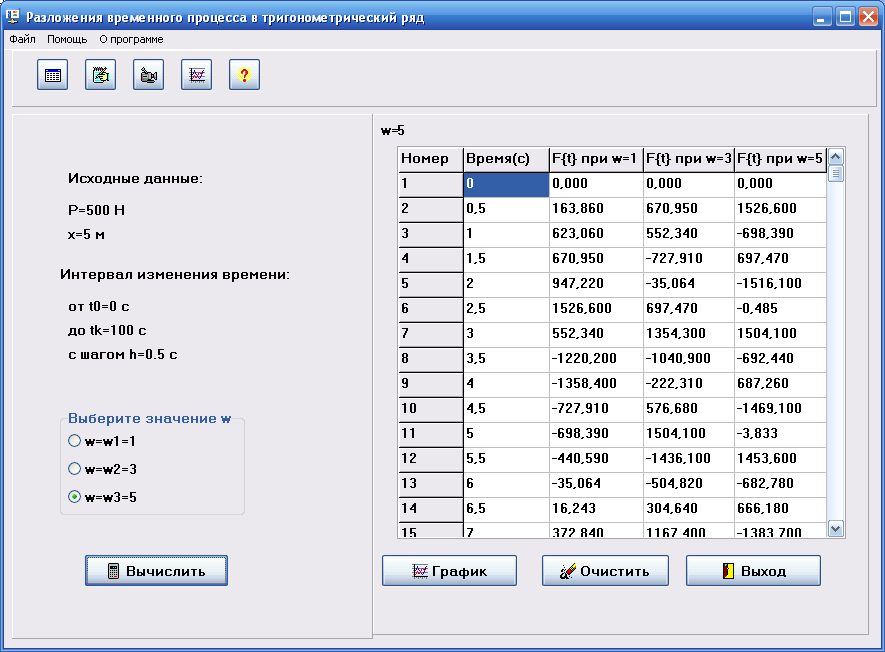

Рисунок 3.2 - Главное окно программы

Как видно, данное окно состоит из следующих частей:

    Главного меню;

    Панели инструментов;

    Области ввода данных;

    Области вывода информации;

    Управляющих кнопок.

Пункты главного меню показаны на рисунке 3.3.

Рисунок 3.3 - Главное меню программы

В свою очередь пункты главного меню содержит ряд подпунктов, приведенных на рисунке 3.4.

Рисунок 3.4 - Пункт меню «Файл»

При выборе пункта «Выход» происходит завершение работы приложения.

Пункт меню «Вычислить» обеспечивает разложение временного процесса в тригонометрический ряд при заданном w и вывод соответствующей информации. Если w не задано, выводится сообщение об ошибке (рисунок 3.5).

Рисунок 3.5 – Сообщение об ошибке

Пункты «Отчет в Word» и «Отчет в Excel» обеспечивают по желанию пользователя формирование результатов расчетов в виде текстового документа в стиле редактора Ms Word или в табличном процессоре MS Excel соответсвенно.

На рисунке 3.6 приведены команды, вызываемые пунктом главного меню «Помощь».

Рисунок 3.6 - Пункт меню «Помощь»

При выборе пункта меню «Презентация» начинается просмотр возможностей программы под управлением Power Point.

Выбор пункта меню «Справка» приводит к появлению окна помощи, содержащим сведения о работе с программой (см. рисунок 3.7)

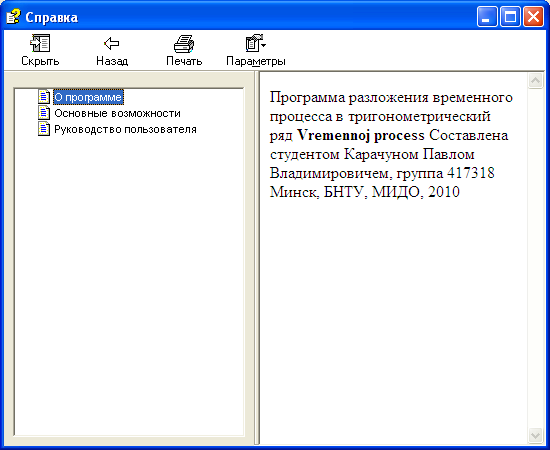

Рисунок 3.7 - Окно справочной системы

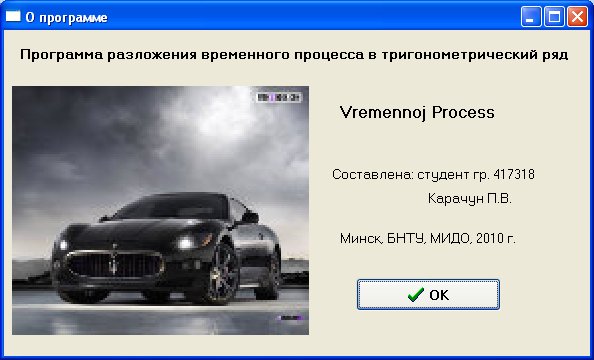

Выбор пункта главного меню «О программе» позволяет получить на экране краткие сведения о программе в виде, показанном на рисунке 3.8.

Рисунок 3.8 - Окно «About»

Кроме главного меню программа управляется также кнопками на панели инструментов, которые дублирует наиболее важные пункты главного меню и предназначены для оперативного выполнения основных команд:

Рисунок 3.9 - Панель инструментов

Также имеется четыре управляющие кнопки, показанные на рисунке 3.10.

Рисунок 3.10 - Управляющие кнопки

Кнопка «Вычислить» обеспечивает расчет состояния системы и вывод соответствующей информации. Кнопка «График» обеспечивает появление окна с графиком, т.е. имеется возможность просмотра результатов разложения временного процесса в тригонометрический ряд при заданном значении w. Можно просмативать сразу как несколько графиков (рисунок 3.11), так и один для определенного значения w (рисунок 3.12).

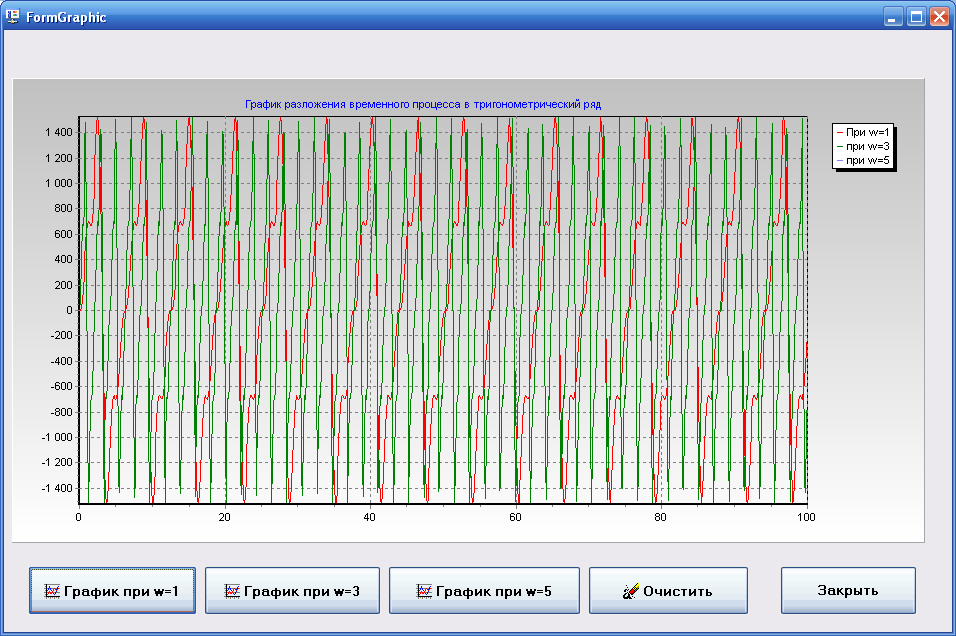

Рисунок 3.11 – График разложения временного процесса в тригонометрический ряд при заданном значении w=3

Рисунок 3.12 – График разложения временного процесса в тригонометрический ряд при заданном значении w=3 и w=1

Кнопка «Очистить» очищает область построения графиков. Для закрытия окна используется кнопка «Закрыть».

Для выхода из программы следует нажать кнопку «Выход».

4. Методика испытаний

Целью проведения испытаний является проверка работоспособности (надежности) программы при различных условиях ее функционирования.

Программа должна обеспечивать корректность ввода исходных данных (путем осуществления соответствующих проверок и информирования пользователя о возникших неточностях в работе), а также получение непротиворечивого результата.

Для демонстрации работоспособности программы необходимо провести ряд испытаний с различными начальными условиями. Для обеспечения нормальной работы программы требуется наличие соответствующих DLL, а также приложений Word, Excel, PowerPoint.

Для использования COM-сервера, он должен быть предварительно зарегистрирован в системе. Тестовые примеры выполнялись в среде операционной системы Windows XP Profesional при использовании процессора Intel Pentium 4 2.4 GHz и разрешении экрана 1024*768. Для работы с программой необходимо также наличие клавиатуры и манипулятора типа «мышь».

Испытание проведем с начальными данными, указанными в задании.

Начальные данные: при w=3

Результаты этого вычислительного эксперимента приведены на рисунках 4.1, 4.2.

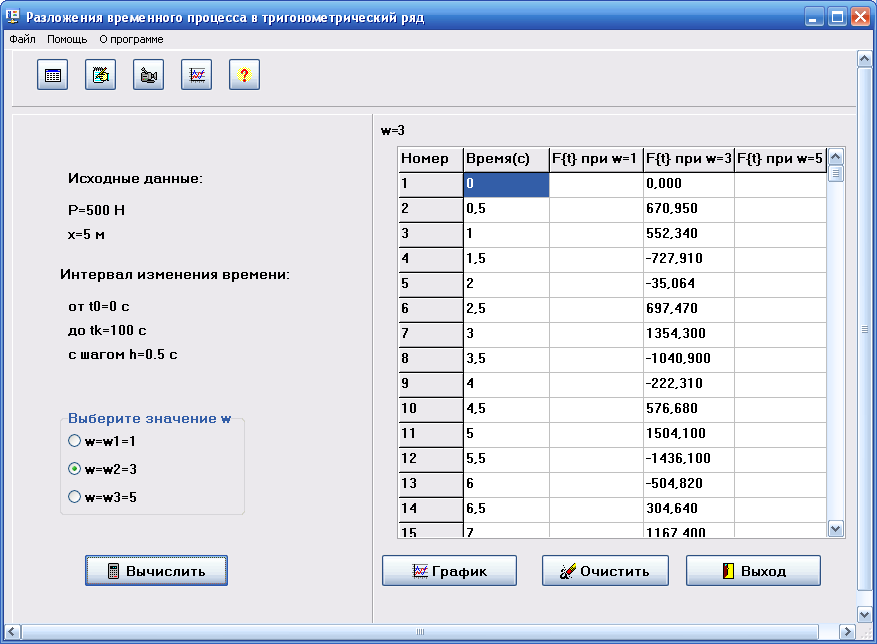

Рисунок 4.1 -Тестовая таблица №1

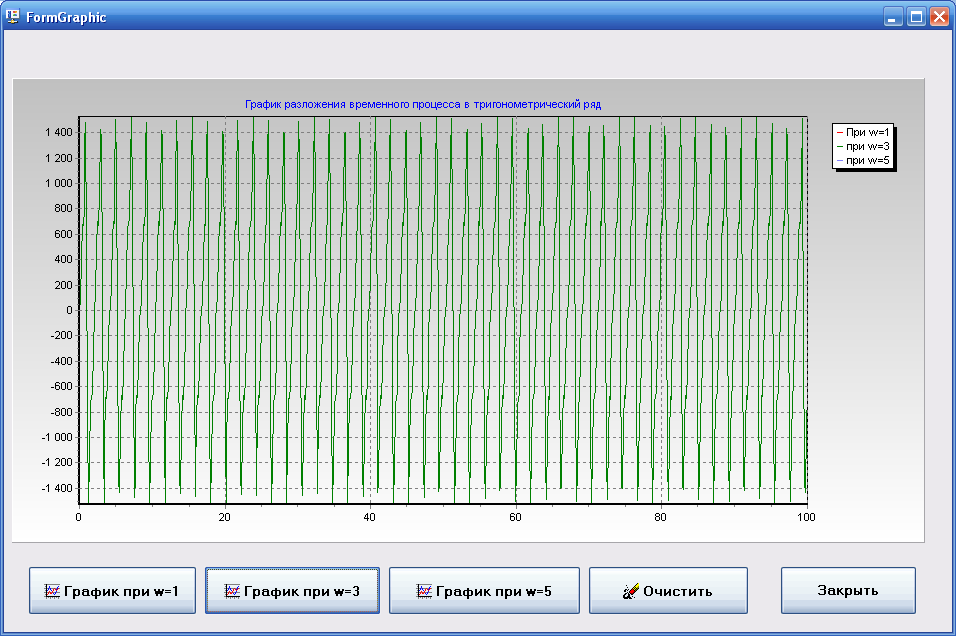

Рисунок 4.2 - Тестовый график №1

Если w не выбрано, выводится сообщение об ошибке (рисунок 3.5).

Произведем также испытание при других значениях исходных данных и с использованием разработанного COM-объекта.

Начальные данные: при w=5

Полученные результаты

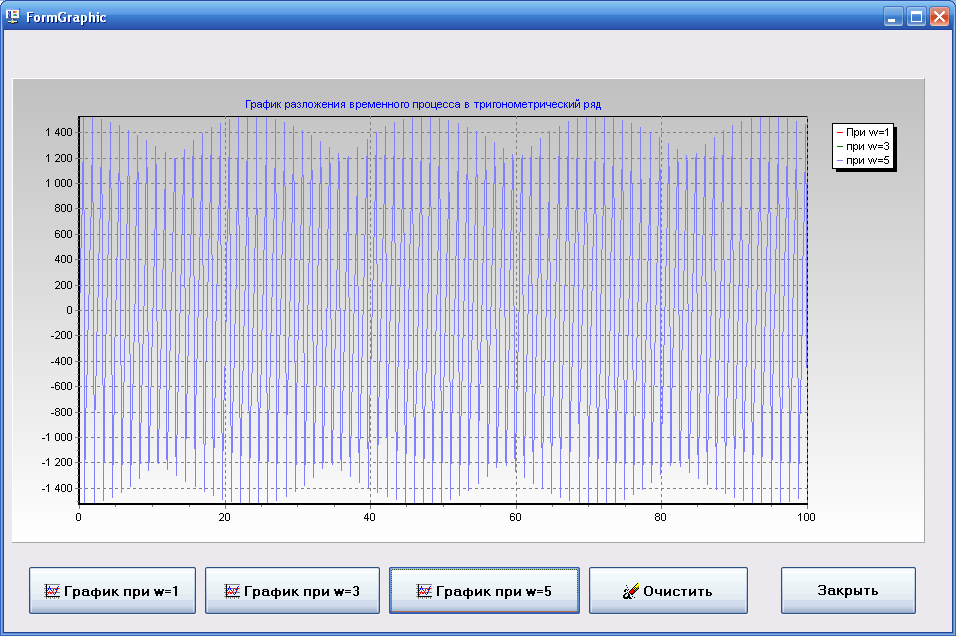

Рисунок 4.3 - Тестовый график №2

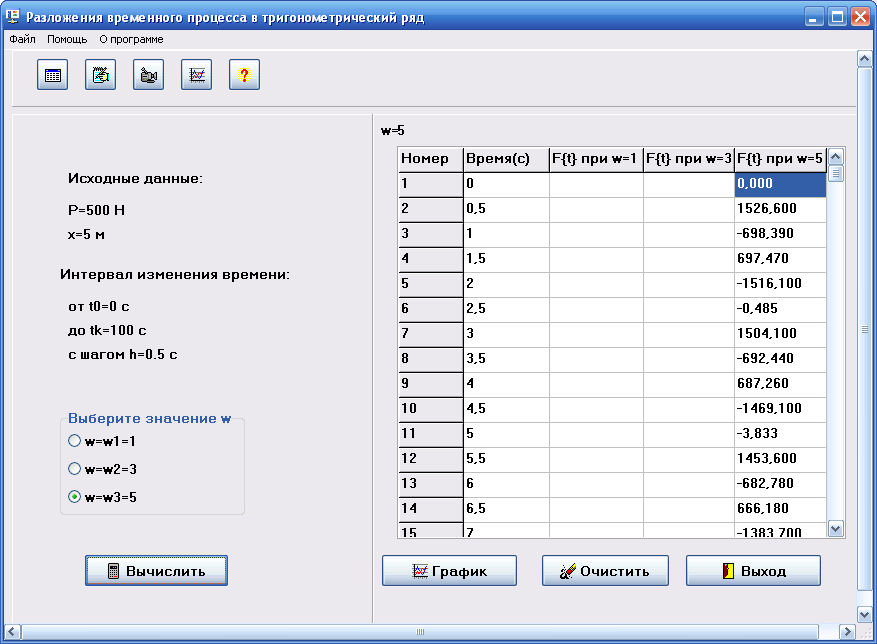

Рисунок 4.4 - Тестовая таблица №2

Таким образом, проведенное тестирование программы не выявило сбойных ситуаций и некорректностей в ее работе. Следует считать, что в целом программа протестирована, отвечает поставленным требованиям и вполне работоспособна.

Заключение

В ходе выполнения курсовой работы:

    были закреплены знания по курсу «Конструирование программ и языки программирования»;

    приобретен опыт при разработке объектно-ориентированных программ;

    изучены принципы создания динамических библиотек;

    изучены и реализованы способы создания клиент-серверных приложений на базе COM-технологий;

    освоены методы передачи данных между приложениями;

    изучены возможности создания справочной системой высокой степени сложности и различных форматов.

При разработке программы использовался модульный принцип программирования. Такая структура программы позволяет в дальнейшем модифицировать отдельные её части без нарушения работоспособности и потери функциональности приложения.

Программа имеет достаточно ясный и понятый дружелюбный пользовательский интерфейс, обеспечивающий удобство в работе и обеспечивающий получение необходимой пользователю информации с наименьшими затратами времени.

Таким образом, разработанное в ходе выполнения курсовой работы приложение является законченным программным продуктом.

Программа может быть использована для физического разложения временного процесса в тригонометрический ряд.

Литература

    Фаронов В.В. Delphi 6. Учебный курс.-М.: Издатель Молгачева С.В., 2001.-672с.

    Елмакова Н., Трепалин С., Тенцер А. Delphi 6 и технология COM.-СПб.: Питер, 2002. – 640 с.

    Федоров А.. Delphi 5.0 для всех. -М.: Тоо фирма “КомпьютерПресс”, 1998. - 464 с.

    Марко Кэнту. Delphi 5 для профессионалов.-СПб.: Питер. 2001. – 944 с.

    Бобровский С. Delphi 5: учебный курс- СПб: Издательство «Питер», 2000.- 640с.

    А.М.Епанешников, В.А.Епанешников Программирование в среде Delphi.-М.:»Диалог МИФИ», 1998.

Приложение

Файл проекта VremRiad.dpr

program VremRiad;

uses

Forms,Windows,Classes,Dialogs,SysUtils,

UnitMain in 'UnitMain.pas' {Form1},

UnitRiad in 'UnitRiad.pas',

UComRiad in 'UComRiad.pas',

UCom_Tlb in 'UCom_Tlb.pas',

UnitGraphic in 'UnitGraphic.pas' {FormGraphic},

VremRiad_TLB in 'VremRiad_TLB.pas';

{$R *.TLB}

//******************************************

Type

//Процедурный тип для функции, вызываемой из DLL

TProc=procedure(AOwner:TComponent);

Var

Handle : LongWord; //Дескриптор DLL

ShowPrompt : tproc; //Переменная для функции

//*******************************************

{$R *.res}

begin

Application.Initialize;

//Загрузка иконки

Application.Icon.LoadFromFile('Prompt.ico');

//*****Загрузка библиотеки и показ заставки******//

Handle:= LoadLibrary('Prompt.dll');

if Handle <> 0 then

begin

//Получить адрес функции из библиотеки

@ShowPrompt:= GetProcAddress(Handle, PChar('ShowPrompt'));

ShowPrompt(Application); //Показать заставку

FreeLibrary(Handle); //Удалить библиотеку

end

else ShowMessage('Не найдена библиотека Prompt.dll');

//***********************************************//

Application.CreateForm(TForm1, Form1);

Application.CreateForm(TFormGraphic, FormGraphic);

Application.Run;

end.

Файл головного модуля UnitMain.pas

unit UnitMain;

interface

uses

Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,

Dialogs, StdCtrls, Menus, ToolWin, ComCtrls, XPMan, ImgList, Grids,

IniFiles, Clipbrd, WordXP, Math, ShellAPI, ExtCtrls, msppt8,

UCom_Tlb, ComObj, MSPpt2000, PowerPointXP, Activex, OleServer,

Buttons;

type

TForm1 = class(TForm)

Panel1: TPanel;

Panel2: TPanel;

Label1: TLabel;

Label2: TLabel;

Label3: TLabel;

Label4: TLabel;

Label5: TLabel;

Label6: TLabel;

Label7: TLabel;

Label8: TLabel;

RadioGroup1: TRadioGroup;

BitBtn1: TBitBtn;

Panel3: TPanel;

BitBtn2: TBitBtn;

MainMenu1: TMainMenu;

N1: TMenuItem;

N2: TMenuItem;

N3: TMenuItem;

N4: TMenuItem;

N6: TMenuItem;

BitBtn3: TBitBtn;

N7: TMenuItem;

StringGrid1: TStringGrid;

Label9: TLabel;

Label10: TLabel;

BitBtn4: TBitBtn;

PowerPointApplication1: TPowerPointApplication;

Presentation: TSpeedButton;

N8: TMenuItem;

Word1: TSpeedButton;

Excel1: TSpeedButton;

N9: TMenuItem;

EXcel2: TMenuItem;

SpeedButton1: TSpeedButton;

SpeedButton2: TSpeedButton;

procedure BitBtn3Click(Sender: TObject);

procedure FormActivate(Sender: TObject);

procedure BitBtn1Click(Sender: TObject);

procedure BitBtn4Click(Sender: TObject);

procedure BitBtn2Click(Sender: TObject);

procedure N4Click(Sender: TObject);

procedure PresentationClick(Sender: TObject);

procedure Word1Click(Sender: TObject);

procedure Excel1Click(Sender: TObject);

procedure SpeedButton2Click(Sender: TObject);

// Procedure TFormMain.PresentationClick(Sender: TObject);

private

{ Private declarations }

public

IniFileName : string; //Имя файла инициализации

procedure ReportExcel(AStringGrid : TStringGrid); //Передать отчет в Excel

procedure ReportWord (AStringGrid : TStringGrid); //Передать отчет в Word

{ Public declarations }

end;

var

Form1: TForm1;

Flag : bool; //Флаг определения вида используемого объекта

const x=1;

const P=500;

implementation

uses UnitRiad, UnitGraphic;

{$R *.dfm}

procedure TForm1.BitBtn3Click(Sender: TObject);

begin

Close;

end;

procedure TForm1.FormActivate(Sender: TObject);

var i:integer;

begin

//По умолчанию установить работу с обычным (классическим) объектом

Flag:= false;

//Имя Ini-файла сохранения параметров

IniFileName:= GetCurrentDir+'\Riad.ini';

//Создать обычный объект

Riad:= TRiad.Create(IniFileName);

//Считать данные из Ini-файла

Riad.ReadFromIniFile;

//Вычисление и вывод данных в таблицу

Riad.Table(StringGrid1);

StringGrid1.Cells[0,0]:='Номер' ;

StringGrid1.Cells[1,0]:='Время(с)';

StringGrid1.Cells[2,0]:='F{t} при w=1';

StringGrid1.Cells[3,0]:='F{t} при w=3';

StringGrid1.Cells[4,0]:='F{t} при w=5';

for i:=1 to 201 do

StringGrid1.Cells[0,i]:=IntToStr(i) ;

for i:=0 to 201 do

begin

StringGrid1.Cells[1,i+1]:=FloatToStr(0.5*i)

end;

label10.Caption:='';

end;

procedure TForm1.BitBtn1Click(Sender: TObject);

var i:integer;

begin

Riad.SetW();

//Вычисление и вывод данных в таблицу

Riad.Table(StringGrid1);

end;

procedure TForm1.BitBtn4Click(Sender: TObject);

var i:integer;

begin

for i:=0 to 201 do

begin

StringGrid1.Cells[2,i+1]:='';

StringGrid1.Cells[3,i+1]:='';

StringGrid1.Cells[4,i+1]:='';

end;

end;

procedure TForm1.BitBtn2Click(Sender: TObject);

begin

FormGraphic.Show;

end;

procedure TForm1.N4Click(Sender: TObject);

Type

//Процедурный тип для вызова процедуры из DLL

TProc = procedure(AOwner:TComponent);

var

Handle : LongInt; //Дескриптор библиотеки

ShowAbout : TProc; //Переменая для вызова функции из DLLbegin

begin

//Получить значение дескриптора загруженной библиотеки

Handle:=LoadLibrary('About.dll');

//Проверить существование библиотеки

if Handle = 0 then

begin

ShowMessage('Библиотека не найдена : About.dll');

exit;

end;

//Получить адрес вызываемой функции

@ShowAbout:= GetProcAddress(Handle, PChar('ShowAbout'));

//Вызов функции, показывающей форму About

ShowAbout(Application);

FreeLibrary(Handle); //Выгрузка библиотеки

end;

procedure TForm1.PresentationClick(Sender: TObject);

var

name : string;

pw : TOleEnum;

begin

//Запуск презетации

Name:= ExtractFileDir(Application.ExeName) + '\Vremennoj process.ppsx';

PowerPointApplication1.Activate;

PowerPointApplication1.Presentations.Open(Name, pw, pw, pw);

PowerPointApplication1.Presentations.Item(1).SlideShowSettings.Run;

//Другой способ запуска

// ShellExecute(Application.MainForm.Handle,PChar('Open'),

// PChar('Riad.pps'), NIL, PChar(''), sw_ShowNormal);

end;//TFormMain.PresentationClick

procedure TForm1.Word1Click(Sender: TObject);

begin //Отчет в Word

ReportWord(StringGrid1);

end;//TFormMain.Word1Click

Procedure TForm1.ReportExcel(AStringGrid : TStringGrid);

//Отчет в Excel

var

Excel : variant;

WorkBook : variant; //Рабочая книга

i, j : integer;

begin

//Cоздать форму для графика

FormGraphic:= TFormGraphic.Create(Form1);

//Создать Соm-объект

Excel:= CreateOleObject('Excel.Application');

//Отключить реакцию на внешние события-для ускорения процесса передачи данных

Excel.Application.EnableEvents:= false;

//Добавить рабочую книгу

WorkBook:= Excel.WorkBooks.Add;

//Изменение ширины столбцов

for j:=0 to AStringGrid.ColCount do

WorkBook.WorkSheets[1].Columns[j+1].ColumnWidth:= 10;

//Вывод строки

WorkBook.WorkSheets[1].Cells[1,1]:= 'Отчет о колебаниях стержня';

//Заполнение ячеек таблицы Excel значениями из StringGrid

//Нумерация ячеек в Excel начинается с 1 и идет в формате строка-столбец

for i:= 1 to AStringGrid.RowCount + 1 do

for j:= 0 to AStringGrid.ColCount do

WorkBook.WorkSheets[1].Cells[i+1, j+1]:= AStringGrid.Cells[j, i-1];

//Вставит изображение графика в Excel

WorkBook.WorkSheets[1].Shapes.AddPicture(GetCurrentDir+'\PictureWord.bmp',

True, True, 0, (AStringGrid.RowCount+2)*12.5+10, FormGraphic.Chart1.Width*0.8,

FormGraphic.Chart1.Height*0.8);

//Уничтожить форму

FormGraphic.Release;

FormGraphic:= NIL;

//Показать Excel

Excel.Visible:=true;

end;//TFormMain.ReportExcel

Procedure TForm1.ReportWord(AStringGrid : TStringGrid);

//Отчет в Word

var

i,j,k : integer;

a,b,c : OleVariant;

wa : TWordApplication; //WordApplication

wd : TWordDocument; //WordDocument

begin

//Создать форму для графика

FormGraphic:= TFormGraphic.Create(Form1);

//Создать com-объект

wa:= TWordApplication.Create(Form1);

//Подключиться к серверу Word

wa.Connect;

//Добавить новый документ

wa.Documents.Add(EmptyParam, EmptyParam, EmptyParam, EmptyParam);

wd:= TWordDocument.Create(Form1);

wd.ConnectTo(wa.ActiveDocument);

//Отменить проверку правописания

wa.Options.CheckSpellingAsYouType:=False;

//Отменить проверку орфографии

wa.Options.CheckGrammarAsYouType:=False;

a:= 0;

b:= 0;

wd.Range.InsertAfter('Отчет');

c:= Length(wd.Range.Text) - 1;

a:= c;

b:= c + 10;

//Добавить таблицу

wd.Tables.Add(wd.Range(a), AStringGrid.RowCount,

AStringGrid.ColCount, EmptyParam, EmptyParam);

k:= 1;

//Перенести данные из StringGrid в таблицу

for i:= 1 to AStringGrid.RowCount do

for j:= 1 to AStringGrid.ColCount do

wd.Tables.Item(k).Cell(i,j).Range.Text:= AStringGrid.Cells[j-1, i-1];

//Загрузить изображение в Image

FormGraphic.Image1.Picture.LoadFromFile('PictureWord.bmp');

//Поместить изображение в буфер обмена

Clipboard.Assign(FormGraphic.Image1.Picture);

c:= Length(wd.Range.Text) - 1;

a:= c;

//Вставить изображение из буфера обмена

wa.Selection.Paste;

//Показать Word

wa.Visible:= true;

//Уничтожить форму

FormGraphic.Release;

FormGraphic:= NIL;

end;//TFormMain.ReportWord

procedure TForm1.Excel1Click(Sender: TObject);

begin

ReportExcel(StringGrid1);

end;

procedure TForm1.SpeedButton2Click(Sender: TObject);

begin

WinExec('hh.exe 1.chm',SW_SHOW);

end;

end.

Файл вывода графика UnitGraphic.pas

unit UnitGraphic;

interface

uses

Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,

Dialogs, TeEngine, Series, StdCtrls, ExtCtrls, TeeProcs, Chart, XPMan,

TeeFunci, Buttons;

type

TFormGraphic = class(TForm)

Chart1: TChart;

Button1: TButton;

XPManifest1: TXPManifest;

Series1: TLineSeries;

Series2: TLineSeries;

TeeFunction1: TAddTeeFunction;

Series3: TLineSeries;

Image1: TImage;

BitBtn1: TBitBtn;

BitBtn2: TBitBtn;

BitBtn3: TBitBtn;

BitBtn4: TBitBtn;

procedure Button1Click(Sender: TObject);

procedure BitBtn1Click(Sender: TObject);

procedure BitBtn2Click(Sender: TObject);

procedure BitBtn3Click(Sender: TObject);

procedure BitBtn4Click(Sender: TObject);

private

{ Private declarations }

public

{ Public declarations }

end;

var

FormGraphic: TFormGraphic;

implementation

uses UnitRiad;

{$R *.dfm}

procedure TFormGraphic.Button1Click(Sender: TObject);

begin

Chart1.Series[0].Clear;

Chart1.Series[1].Clear;

Chart1.Series[2].Clear;

Close;

end;//TFormGraphic.Button1Click

procedure TFormGraphic.BitBtn1Click(Sender: TObject);

begin

Riad.Graphic1(FormGraphic.Chart1);

end;

procedure TFormGraphic.BitBtn2Click(Sender: TObject);

begin

Riad.Graphic2(FormGraphic.Chart1);

end;

procedure TFormGraphic.BitBtn3Click(Sender: TObject);

begin

Riad.Graphic3(FormGraphic.Chart1);

end;

procedure TFormGraphic.BitBtn4Click(Sender: TObject);

begin

Chart1.Series[0].Clear;

Chart1.Series[1].Clear;

Chart1.Series[2].Clear;

end;

end.

end.

Файл реализации класса - UnitRiad.pas

unit UnitRiad;

interface

uses Chart, Series, Math, Grids, SysUtils, Types, Graphics, IniFiles, Messages, Dialogs, StdCtrls, Variants, Classes, Controls, Forms,

ExtCtrls, Buttons, Menus;

Type

TRiad = class //класс

private

IniFile : TIniFile; //Объект Ini-файла

w: integer;

public

Constructor Create(AIniFileName : string);

Destructor Destroy;

procedure Graphic1(AChart:TChart); //Постоение графика

procedure Graphic2(AChart:TChart); //Постоение графика

procedure Graphic3(AChart:TChart); //Постоение графика

procedure Table(AStringGrid:TStringGrid); //Вывод в таблицу

procedure WriteToIniFile; //Запись в Ini-файл

procedure ReadFromIniFile; //Чтение из Ini-файла

function GetW : integer; //Получить w

procedure SetW; //Установить w

function F(w:integer;t:extended):extended;//Вычисление суммы

//property ww : integer read GetW write SetW;

private

end;

var

Riad : TRiad; //Объект

implementation

uses UnitMain, UnitGraphic;

const P=500;

const x=1;

const TimeStart=0; //Время начала отсчета

const TimeEnd=100; //Время окончания отсчета

const TimeStep=0.5; //Шаг дискретизация времени

Constructor TRiad.Create(AIniFileName : string);

begin

//Создать объект Ini-файла

IniFile:= TIniFile.Create(AIniFileName);

end;//TRiad.Create

Destructor TRiad.Destroy;

begin

//Удалить из Heap объект Ini-файла

if Assigned(IniFile) then

begin

IniFile.Free;

IniFile:= NIL;

end;

end;//TRiad.Create

procedure TRiad.Graphic1(AChart : TChart);

//Построение графика

var

time : extended;

Y: extended;

begin

Time:= TimeStart;

AChart.Series[0].Clear; //Очистить Series[0]

AChart.BottomAxis.Increment:= Floor((TimeEnd - TimeStart) / 5);

//Занести значения в Series

while(time <= TimeEnd) do

begin

Y:= F(1,time);

AChart.Series[0].AddXY(time, Y);

time:= time + TimeStep / 4;

end;

end;//TRiad.Graphic1

procedure TRiad.Graphic2(AChart : TChart);

//Построение графика

var

time : extended;

Y: extended;

begin

Time:= TimeStart;

AChart.Series[1].Clear; //Очистить Series[0]

AChart.BottomAxis.Increment:= Floor(( TimeEnd- TimeStart) / 5);

//Занести значения в Series

while(time <= TimeEnd) do

begin

Y:= F(3,time);

AChart.Series[1].AddXY(time, Y);

time:= time + TimeStep / 4;

end;

end;//TRiad.Graphic2

procedure TRiad.Graphic3(AChart : TChart);

//Построение графика

var

time : extended;

Y: extended;

begin

Time:= TimeStart;

AChart.Series[2].Clear; //Очистить Series[0]

AChart.BottomAxis.Increment:= Floor((TimeEnd - TimeStart) / 5);

//Занести значения в Series

while(time <= TimeEnd) do

begin

Y:= F(5,time);

AChart.Series[2].AddXY(time, Y);

time:= time + TimeStep / 4;

end;

end;//TRiad.Graphic3

function TRiad.F(w : integer;t : extended) : extended;

//вычисление функции

var

j:integer;

begin

F:=(2*P/x)*(sin(w*t)-1/2*sin(2*w*t)+1/3*sin(3*w*t)-1/4*sin(4*w*t))

end;//TRiad.F

procedure TRiad.Table(AStringGrid : TStringGrid);

//Вывод информации в таблицу

var

k : integer;

time : extended;

y: extended;

begin

k:= 0;

time:= TimeStart;

if w=1 then

while (time <= TimeEnd) do

begin

inc(k);

y:= F(w, time);

Form1.StringGrid1.Cells[2,k]:= FloatToStrF(y , ffFixed, 5, 3);

time:= time + TimeStep;

end

else if w=3 then

while (time <= TimeEnd) do

begin

inc(k);

y:= F(w, time);

Form1.StringGrid1.Cells[3,k]:= FloatToStrF(y , ffFixed, 5, 3);

time:= time + TimeStep;

end

else if w=5 then

while (time <= TimeEnd) do

begin

inc(k);

y:= F(w, time);

Form1.StringGrid1.Cells[4,k]:= FloatToStrF(y , ffFixed, 5, 3);

time:= time + TimeStep;

end ;

end;//TRiad.Table

procedure TRiad.WriteToIniFile;

//запись в Ini-файл

begin

IniFile.WriteInteger('Parameters', 'W', W);

IniFile.UpdateFile;//очистка буфера и запись файла на диск

end;//TRiad.WriteToIniFile

procedure TRiad.ReadFromIniFile;

//чтение из Ini-файла

begin

W:= IniFile.ReadInteger('Parameters', 'W', w);

end;//TRiad.ReadFromIniFile

function TRiad.GetW :integer;

begin

result:= W;

end;//TRiad.GetW

procedure TRiad.SetW;

begin

if Form1.RadioGroup1.ItemIndex=-1 then

MessageDlg(Pchar('Не выбрано значение w!!!'),mtError,[mbOk],0);

if Form1.RadioGroup1.ItemIndex =0 then

begin

Form1.Label10.Caption:='1';

w:=1;

end

else if Form1.RadioGroup1.ItemIndex =1 then

begin

Form1.label10.Caption:='3';

w:=3;

end

else

begin

Form1.label10.Caption:='5';

w:=5;

end ;

end;//TRiad.SetW

end.

Файл описания динамической библиотеки About.dpr

library About;

{ Important note about DLL memory management: ShareMem must be the first unit in your library's USES clause AND your project's (select Project-View Source) USES clause if your DLL exports any procedures or functions that pass strings as parameters or function results. This

applies to all strings passed to and from your DLL--even those that are nested in records and classes. ShareMem is the interface unit to the BORLNDMM.DLL shared memory manager, which must be deployed along with your DLL. To avoid using BORLNDMM.DLL, pass string information using PChar or ShortString parameters. }

uses

SysUtils,

Classes,

Forms,

UnitAbout in 'UnitAbout.pas' {FormAbout};

{$R *.res}

//показать форму

procedure ShowAbout(AOwner:TComponent);

var

Form:TFormAbout;

begin

Form:=TFormAbout.Create(AOwner); //создать форму

Form.ShowModal; //показать форму

Form.Free; //уничтожить форму

end;

exports ShowAbout;

begin

end.

unit UnitAbout;

interface

uses

Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,

Dialogs, StdCtrls, ExtCtrls, XPMan, Buttons;

type

TFormAbout = class(TForm)

Image1: TImage;

Label1: TLabel;

Label2: TLabel;

Label3: TLabel;

Label4: TLabel;

BitBtn1: TBitBtn;

Label5: TLabel;

XPManifest1: TXPManifest;

procedure BitBtn1Click(Sender: TObject);

private

{ Private declarations }

public

{ Public declarations }

end;

var

FormAbout: TFormAbout;

implementation

{$R *.dfm}

procedure TFormAbout.BitBtn1Click(Sender: TObject);

begin

Close;

end;

end.

Файл описания динамической библиотеки Prompt.dpr

library Prompt;

{ Important note about DLL memory management: ShareMem must be the

first unit in your library's USES clause AND your project's (select

Project-View Source) USES clause if your DLL exports any procedures or

functions that pass strings as parameters or function results. This

applies to all strings passed to and from your DLL--even those that

are nested in records and classes. ShareMem is the interface unit to

the BORLNDMM.DLL shared memory manager, which must be deployed along

with your DLL. To avoid using BORLNDMM.DLL, pass string information

using PChar or ShortString parameters. }

uses

SysUtils,

Classes,

Windows,

UnitPrompt in 'UnitPrompt.pas' {FormPrompt};

{$R *.res}

//Показать заставку

procedure ShowPrompt(AOwner:TComponent);

var

Time:extended;

Form:TFormPrompt;

begin

Form:=TFormPrompt.Create(AOwner); //Создать форму

Time:=GetTickCount/1000; //Запомнить время

Form.Show; //Показать форму

Form.Repaint; //Перерисовать форму

//Пока не вышел лимит времени - ничего не делать

while GetTickCount/1000<Time+4 do;

Form.Close; //Закрыть форму

Form.Free; //Уничтожить форму

end;

exports ShowPrompt;

begin

end.

unit UnitPrompt;

interface

uses

Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,

Dialogs, ExtCtrls, XPMan;

type

TFormPrompt = class(TForm)

XPManifest1: TXPManifest;

Image1: TImage;

private

{ Private declarations }

public

{ Public declarations }

end;

var

FormPrompt: TFormPrompt;

implementation

{$R *.dfm}

end.

Файл проекта COM-сервера – MyServer.dpr

library MyServer;

{ Important note about DLL memory management: ShareMem must be the first unit in your library's USES clause AND your project's (select Project-View Source) USES clause if your DLL exports any procedures or functions that pass strings as parameters or function results. This applies to all strings passed to and from your DLL--even those that are nested in records and classes. ShareMem is the interface unit to the BORLNDMM.DLL shared memory manager, which must be deployed along with your DLL. To avoid using BORLNDMM.DLL, pass string information using PChar or ShortString parameters. }

uses

SysUtils,

ComServ,

UComRiad in 'UComRiad.pas',

UCom_Tlb in 'UCom_Tlb.pas',

Classes,

MyServer_TLB in 'MyServer_TLB.pas';

exports

DllGetClassObject,

DllCanUnloadNow,

DllRegisterServer,

DllUnregisterServer;

{$R *.TLB}

{$R *.res}

begin

end.

Файл описания COM- класса – UComRiad.pas

unit UComRiad;

{$WARN SYMBOL_PLATFORM OFF}

interface

uses

Windows, ActiveX, Classes, ComObj, Chart, Grids, Math, SysUtils, IniFiles,

UCom_Tlb, ExtCtrls;

type

TRiad = class(TComObject, IComRiad)

protected

IniFile : TIniFile; //Объект Ini-файла

w : integer;

public

Procedure Create(AIniFileName : string); stdcall;

Destructor Destroy;

procedure Graphic(AChart:TChart); stdcall; //Постоение графика

procedure Table(AStringGrid:TStringGrid); stdcall; //Вывод в таблицу

procedure WriteToIniFile; stdcall; //Запись в Ini-файл

procedure ReadFromIniFile; stdcall; //Чтение из Ini-файла

function GetW : integer; stdcall; //Получить w

procedure SetW; stdcall; //Установить w

function F(w:integer; t:extended):extended;stdcall;//Вычисление суммы

private

end;

implementation

uses ComServ, Dialogs, Graphics, UnitMain;

const P=500;

const x=1;

const TimeStart=0; //Время начала отсчета

const TimeEnd=100; //Время окончания отсчета

const TimeStep=0.5; //Шаг дискретизация времени

Procedure TRiad.Create(AIniFileName : string);

begin

//Создать объект Ini-файла

IniFile:= TIniFile.Create(AIniFileName);

end;//TRod.Create

Destructor TRiad.Destroy;

begin //Не используется

//Удалить из Heap объект Ini-файла

if Assigned(IniFile) then

begin

IniFile.Free;

IniFile:= NIL;

end;

end;//TRod.Create

procedure TRiad.Graphic(AChart : TChart);

//Построение графика

var

time : extended;

Y1, Y2 : extended;

begin

Time:= TimeStart;

AChart.Series[0].Clear; //Очистить Series[0]

AChart.Series[1].Clear; //Очистить Series[1]

AChart.BottomAxis.Increment:= Floor((TimeEnd - TimeStart) / 5);

//Занести значения в Series

while(time <= TimeEnd) do

begin

Y1:= F(w,time);

Y2:= F(w,time);

AChart.Series[0].AddXY(time, Y1);

AChart.Series[1].AddXY(time, Y2);

time:= time + TimeStep / 4;

end;

end;//TRiad.Graphic

function TRiad.F(w : integer;t : extended) : extended;

//вычисление функции

var

j:integer;

begin

F:=(2*P/x)*(sin(w*t)-1/2*sin(2*w*t)+1/3*sin(3*w*t)-1/4*sin(4*w*t))

end;//TRiad.F

procedure TRiad.Table(AStringGrid : TStringGrid);

//Вывод информации в таблицу

var

k : integer;

time : extended;

y: extended;

begin

k:= 0;

time:= TimeStart;

while (time <= TimeEnd) do

begin

inc(k);

y:= F(w, time);

Form1.StringGrid1.Cells[2,k]:= FloatToStrF(y , ffFixed, 5, 3);

time:= time + TimeStep;

end;

end;//TRiad.Table

procedure TRiad.WriteToIniFile;

//запись в Ini-файл

begin

IniFile.WriteInteger('Parameters', 'W', W);

IniFile.UpdateFile;//очистка буфера и запись файла на диск

end;//TRiad.WriteToIniFile

procedure TRiad.ReadFromIniFile;

//чтение из Ini-файла

begin

W:= IniFile.ReadInteger('Parameters', 'W', w);

end;//TRiad.ReadFromIniFile

function TRiad.GetW :integer;

begin

result:= W;

end;//TRiad.GetW

procedure TRiad.SetW;

begin

if Form1.RadioGroup1.ItemIndex=-1 then

MessageDlg(Pchar('Не выбрано значение w!!!'),mtError,[mbOk],0);

if Form1.RadioGroup1.ItemIndex =0 then

begin

Form1.Label10.Caption:='1';

w:=1;

end

else if Form1.RadioGroup1.ItemIndex =1 then

begin

Form1.label10.Caption:='3';

w:=3;

end

else

begin

Form1.label10.Caption:='5';

w:=5;

end ;

end;//TRiad.SetW

initialization

TComObjectFactory.Create(ComServer, TRiad, Class_ServerRiad,

'ServerRiad', '', ciMultiInstance, tmApartment);

end.

Файл библиотеки типов COM- класса – Ucom_Tlb.pas

unit UCom_Tlb;

interface

uses Chart, Grids, StdCtrls, ExtCtrls;

const

Class_ServerRiad: TGUID = '{1CB7B26E-5BAF-4BA7-8F17-EA174D7CD750}';

Type

IComRiad = interface

['{1326DD83-DB3E-4054-9572-CFB9EAE3FE95}']

Procedure Create(AIniFileName : string); stdcall;

procedure Graphic(AChart:TChart); stdcall; //Постоение графика

procedure Table(AStringGrid:TStringGrid); stdcall; //Вывод в таблицу

procedure WriteToIniFile; stdcall; //Запись в Ini-файл

procedure ReadFromIniFile; stdcall; //Чтение из Ini-файла

function Getw : integer; stdcall; //Получить w

procedure Setw; stdcall; //Установить w

function F(w:integer; t:extended):extended;stdcall;//Вычисление суммы

end;

implementation

end.
