1.Определить программно аппаратный комплекс, необходимый для работы сети масштаба отдела. (Юридический отдел).

2. Определить топологию, необходимые протоколы для указанного варианта сети. (ЛВС масштаба отдела с выделенным сервером).

3. С помощью языка гипертекстовой разметки создать свою персональную веб страницу, она должна содержать.

a) заголовок №группы.

b) сведения о студенте (ФИО, год, место рождения, профессию работы)

c) сведения об увлечениях.

d) картинки.

e) ссылки на разделы.

f) шрифтовое и цветовое оформление.

g) можно несерьёзно.

4. Пункт является реферативной работой. (Способы подключения к Интернет Dial-Up, выделенная линия <xDSL>).

Данную работу я думаю лучше начать с рассмотрения второго вопроса, так как вопросы 1 и 2 рассматривают одну тему и сначала лучше нарисовать схемку (топологию), а затем программный комплекс.

2. Определить топологию, необходимые протоколы для указанного варианта сети. (ЛВС масштаба отдела с выделенным сервером).

И здесь мы создадим (ЛВС масштаба отдела с выделенным сервером) (юридический отдел) тем самым поймаем 2-х зайцев.

Для начала Коротко рассмотрим три наиболее широко распространенные (базовые) топологии ЛВС: «звезда», «общая шина» и «кольцо».

В случае топологии «звезда» каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к центральному узлу (рис. 7.3). Центральным узлом служит пассивный соединитель или активный повторитель.

Рис. 7.3. Топология «звезда»

Топология «общая шина» предполагает использование одного кабеля, к которому подключаются все компьютеры. Информация по нему передается компьютерами поочередно (рис. 7.4).

Рис. 7.4. Топология «общая шина»

При кольцевой топологии данные передаются от одного компьютера другому по эстафете (рис. 7.5). Если некоторый компьютер получает данные, предназначенные не ему, он передает их дальше по кольцу. Адресат предназначенные ему данные никуда не передает.

Можно так же совмещать эти топологии в зависимости от необходимости и экономии.

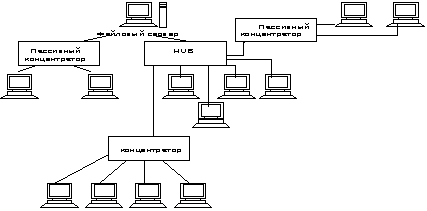

Я же выбираю топологию звезда и использую концентратор HUB. Так как сегодня его стоимость невысока, и можно не ломая действующую сеть, легко добавлять, или удалять новые устройства.

Сервер место 1 место 2 место 3

В локальных сетях с выделенным сервером на сервере используются специальные операционные системы, обеспечивающие надежную и эффективную обработку многих запросов от рабочих мест пользователей. На рабочих станциях такой локальной сети может использоваться любая операционная система, например DOS, Windows и т.д., и должен быть запущен драйвер, обеспечивающий доступ к локальной сети.

На серверах уровня подразделения (скажем, до 100 компьютеров) используется операционная система Novell NetWare (версии 3.12 или 4.1) или Windows NT Server. Иногда применяются и другие ОС — OS/2 Server Advanced, различные варианты UNIX и др. В сетях с большим количеством серверов (скажем, десятком или несколькими десятками) часто используется операционная система Novell NetWare версии 4.1 но нам она не нужна.

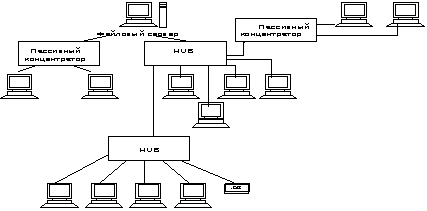

Мы плавно перейдем к вопросу 1 и немного упростим схему.

Вместо концентратора не использован сервер т.к сервером используем обычную машину установленного начальника отдела. И допустим в любой нерабочий день или когда не нужны услуги сервера данных, а босс выключил свою машинку в целях безопасности, другие операторы могут воспользоваться сетью хотя бы чтобы распечатать какое либо заявление или документ или получить почту.

Мы рассматриваем юридический отдел и думаю что как уважающие себя люди используют выделенный доступ к сети Интернет.

Для построения сети мы используем протокол Интернета TCP/IP. В качестве шлюза используем IP адрес модема, а IP адрес рабочих мест в порядке увеличения. Шлюз + 1.

Маску сети сделаем расширенной .

ДНС в зависимости от провайдера.

Для абонента сети ОАО «ВолгаТелеком» DNS 213.24.220.2

Ip адрес 192.168.1.2 192.168.1.3 192.168.1.4 192.168.1.5 192.168.1.1

Маска 255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.0

Шлюз 192.168.1.1 192.168.1.1 192.168.1.1 192.168.1.1

DNS 213.24.220.2 213.24.220.2 213.24.220.2 213.24.220.2

Можно конечно подключить модем к серверу, а другие компьютеры подключены через него, но при этом сервер всегда должен находиться в работе, а так как у нас отдел небольшой думаю это нецелесообразно.

Возможны, конечно, и множество других вариантов построения.

Для эффективной работы пользователей в локальной сети требуется и иное программное обеспечение, которое иногда поставляется вместе с сетевой ОС, а иногда его надо покупать отдельно:

электронная почта обеспечивает доставку писем (а часто и произвольных файлов, а также голосовых и факсимильных сообщений) от одних пользователей локальной сети другим.

средства удаленного доступа позволяют подключаться к локальной сети с помощью модема и работать на компьютере, как будто он непосредственно подключен в сеть (разумеется, при этом многие операции будут выполняться дольше, так как модем работает значительно медленнее сетевого контроллера);

средства групповой работы (наиболее популярно из них Lotus Notes) позволяют совместно работать над документами, обеспечивают согласованность версий документов у разных пользователей, предоставляют средства для организации документооборота предприятия, позволяют организовывать телеконференции — письменный обмен мнениями по различным темам и т.д.;

программы резервирования позволяют создавать резервные копии данных, хранящихся на серверах локальной сети и на компьютерах пользователей, а при необходимости — восстанавливать данные по их резервной копии;

средства управления локальной сетью позволяют управлять ресурсами локальной сети с одного рабочего места, получать информацию о состоянии и загрузке сети, настраивать производительность сети, управлять системами пользователей сети (например, устанавливать на них программное обеспечение) и т.д.

3. С помощью языка гипертекстовой разметки создать свою персональную веб страницу.

Хостинг для размещения сайта я не приобрел, а моя страничка в автономномке на языке тегов выглядит так.

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN">

<html>

<head>

<meta http-equiv="Content-Language" content="ru">

<meta http-equiv="Content-Type" content="text/html; charset=windows-1251">

<title>моя личная страничка</title>

<meta name="keywords" content="Асанов Алексей Викторович">

<meta name="description" content="группа ЭК 53-06">

</head>

<body marginwidth="600" background="images/СтрЧЕБ282.jpg">

<div align="center">

<table border="3" width="100%" style="border: 3px solid #00FF00" bordercolor="#00FF00" id="table1">

<tr>

<td bgcolor="#FFFF00">

<p align="center">

<font size="5" face="Brush Script MT" color="#FF0000">группа эк 53-06</font></td>

</tr>

</table>

<div align="left">

<table border="0" width="100%" id="table3" height="204">

<tr>

<td rowspan="7" width="32%">

<img border="0" src="images/img0114A.jpg" width="320" height="241" start="mouseover"></td>

<td rowspan="4" bordercolor="#FFFF99" style="border: 1px solid #FFFF99" bgcolor="#FFFFCC">

<p align="center">&nbsp;</p>

<p align="center">&nbsp;</p>

<p align="center"><font size="5">мои увлечения&nbsp; </font>

</td>

<td height="20">

<p align="center"><b><font size="5" face="Book Antiqua">студент

Асанов Алексей Викторович</font></b></td>

</tr>

<tr>

<td height="20">

<p align="center"><font color="#FFFF00" size="4">&nbsp;<a href="http://www.chr.vt.ru"><span style="text-decoration: none"><font color="#FFFF00">ОАО

&quot;ВолгаТелеком&quot;</font></span></a></font></td>

</tr>

<tr>

<td height="15">&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; инженер

электроник</td>

</tr>

<tr>

<td height="14"><span lang="en-us">&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

</span>&nbsp;родился 5 марта 1976 г.</td>

</tr>

<tr>

<td rowspan="2" bgcolor="#FFFF00">

<p align="center"><a href="нов_стр_1.htm">

<span style="text-decoration: none">

<font size="4" color="#FF0000">жми</font></span></a></td>

<td height="21">&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; </td>

</tr>

<tr>

<td height="36" width="52%" rowspan="2">&nbsp;</td>

</tr>

<tr>

<td>&nbsp;</td>

</tr>

</table>

<p>&nbsp;</div>

<p align="center">&nbsp;<p>

<tr>

<td bordercolor="#99FF66" bgcolor="#66FF66">

<p align="center">мой почтовый адрес<span lang="en-us">&nbsp; </span>&nbsp;<span lang="en-us"><a href="mailto:alex2v@ya.ru">alex2v@ya.ru</a></span></td>

</tr>

</table>

</div>

<div align="right">

&nbsp;</div>

</body>

</html>

4. Пункт является реферативной работой. (Способы подключения к Интернет Dial-Up, выделенная линия).

Dial up - это способ подключения к Интернет посредством модема и коммутируемой линии городской телефонной сети. Скорость передачи данных до 56 Кбит/сек, зависит от качества телефонных линий.

Данный способ соединения имеет ряд преимуществ:

дает возможность использования уже существующей линии для доступа в Интернет;

низкая стоимость абонентского оборудования;

низкая стоимость и простота подключения.

Но больше минусов

Низкая скорость

Занятая телефонная линия

Повременная оплата работы (спокойно не поработаешь)

Нужен дозвон и при нагрузке может не достаться канала доступа.

Выделенная линия – это канал передачи данных, который выделен пользователю, организации, учреждению и т.п. для постоянного использования. То есть в данном случае соединение с сетью Интернет есть всегда. Такой тип подключения называется постоянным.

Постоянная высокая скорость соединения, качественный и неограниченный по времени доступ в Интернет. А значит, что информация, получаемая из Сети, будет загружаться намного быстрее и тогда, когда Вам нужно. Например, принимать и отправлять почту сразу вы сможете постоянно, пока включен компьютер – для этого не требуется дозваниваться, соединяться и прочее.

На сегодняшний день широко используется выделенный доступ по технологии ADSL.

Аббревиатура ADSL (Asymmetric Digital sub>scriber Line) расшифровывается как "Асимметричная цифровая абонентская линия", что подчеркивает изначально заложенное в этой технологии различие скоростей обмена в направлениях к абоненту и обратно.

Асимметричность ADSL, по своей сути, подразумевает передачу больших объемов информации к абоненту (видео, массивы данных, программы) и небольших объемов от абонента (в основном команды и запросы).

Оборудование ADSL, размещенное на АТС, и абонентский ADSL-модем, подключаемые к обоим концам телефонной линии, образуют три канала:

высокоскоростной канал передачи данных из сети в компьютер (скорость — от 32Кбит/с до 8Мб/с);

скоростной канал передачи данных из компьютера в сеть (скорость — от 32Кбит/с до 1Мб/с);

простой канал телефонной связи, по которому передаются обычные телефонные разговоры.

Величина скорости передачи данных при этом зависит от длины и качества телефонной линии.

Асимметричный характер скорости передачи данных вводится специально, т. к. удалённый пользователь Интернет обычно загружает данные из сети в свой компьютер, а в обратном направлении идут либо команды, либо поток данных существенно меньшей скорости. Для получения асимметрии скорости полоса пропускания абонентского окончания делится между каналами также асимметрично.

На дальнем конце абонентского окончания должен располагаться так называемый мультиплексор доступа ADSL — DSLAM. Этот мультиплексор выделяет подканалы из общего канала и отправляет голосовой подканал на АТС, а высокоскоростные каналы данных направляет на маршрутизатор, подключенный к DSLAM.

Кроме высокой скорости и учета только скачанного трафика абоненты ОАО «ВолгаТелеком» имеют бесплатный внутрисетевой трафик (юрики правда по 20 копеек за метр) и возможность просмотра 12 цифровых телевизионных каналов тоже абсолютно бесплатно.

Работу выполнил студент

____________/ Асанов Алексей Викторович.
