Винчестеры

Содержание

1. Винчестеры

Практическое задание 1

Программа на языке программирования BASIC

Практическое задание 2

Практическое задание 3

Список литературы

Винчестеры

Накопи́тель на жёстких магни́тных ди́сках, НЖМД, жёсткий диск, хард, харддиск, HDD, HMDD или винче́стер, (англ. Hard (Magnetic) Disk Drive, HDD, HMDD) - энергонезависимое, перезаписываемое компьютерное запоминающее устройство. Является основным накопителем данных практически во всех современных компьютерах.

В отличие от "гибкого" диска (дискеты), информация в НЖМД записывается на жёсткие (алюминиевые или стеклянные) пластины, покрытые слоем ферромагнитного материала, чаще всего двуокиси хрома. В некоторых НЖМД используется одна пластина, в других - несколько на одной оси. Считывающие головки в рабочем режиме не касаются поверхности пластин благодаря прослойке набегающего потока воздуха, образуемого у поверхности при быстром вращении. Расстояние между головкой и диском составляет несколько нанометров (в современных дисках 5-10 нм), а отсутствие механического контакта обеспечивает долгий срок службы устройства. При отсутствии вращения дисков, головки находятся у шпинделя или за пределами диска в безопасной зоне, где исключён их нештатный контакт с поверхностью дисков [5, c.67].

Название "Винчестер".

По одной из версий название "винчестер" накопитель получил благодаря фирме IBM, которая в 1973 году выпустила жёсткий диск модели 3340, впервые объединивший в одном неразъёмном корпусе пластины диска и считывающие головки. При его разработке инженеры использовали краткое внутреннее название "30-30", что означало два модуля (в максимальной компоновке) по 30 Мб каждый. Кеннет Хотон, руководитель проекта, по созвучию с обозначением популярного охотничьего ружья "Winchester 30-30" предложил назвать этот диск "винчестером".

В Европе и США название "винчестер" вышло из употребления в 1990 - х годах, в русском же языке сохранилось и получило полуофициальный статус, а в компьютерном сленге сократилось до слов "винт" (наиболее употребимый вариант), "винч" и "веник".

Характеристики.

Интерфейс (англ. interface) - набор, состоящий из линий связи, сигналов, посылаемых по этим линиям, технических средств, поддерживающих эти линии, и правил обмена. Современные накопители могут использовать интерфейсы ATA (AT Attachment, он же IDE - Integrated Drive Electronic, он же Parallel ATA), (EIDE), Serial ATA, SCSI (Small Computer System Interface), SAS, FireWire, USB, SDIO и Fibre Channel.

Ёмкость (англ. capacity) - количество данных, которые могут храниться накопителем. Ёмкость современных устройств достигает 2000 Гб. В отличие от принятой в информатике (случайно) системе приставок, обозначающих кратную 1024 величину (кило=1024, мега=1 048 576 и т.д.; позже для этого были не очень успешно введены двоичные приставки). Производители указывают неформатированную ёмкость (вместе со служебной информацией), что делает "зазор" между заявленными "200 Гб" и реальными 160 ГиБ.

Физический размер (форм-фактор) (англ. dimension) - почти все современные (2002-2008 года) накопители для персональных компьютеров и серверов имеют размер либо 3,5, либо 2,5 дюйма. Последние чаще применяются в ноутбуках. Получили распространение форматы - 1,8 дюйма, 1,3 дюйма и 0,85 дюйма. Прекращено производство накопителей в формфакторе 5,25 дюймов [1, c.45].

Время произвольного доступа (англ. random access time) - время, за которое винчестер гарантированно выполнит операцию чтения или записи на любом участке магнитного диска. Диапазон этого параметра невелик от 2,5 до 16 мс, как правило, минимальным временем обладают серверные диски (например, у Hitachi Ultrastar 15K147 - 3,7 мс), самым большим из актуальных - диски для портативных устройств (Seagate Momentus 5400.3 - 12,5).

Скорость вращения шпинделя (англ. spindle speed) - количество оборотов шпинделя в минуту. От этого параметра в значительной степени зависят время доступа и скорость передачи данных. В настоящее время выпускаются винчестеры со следующими стандартными скоростями вращения: 4200, 5400 и 7200 (ноутбуки), 7200 и 10 000 (персональные компьютеры), 10 000 и 15 000 об. /мин. (серверы и высокопроизводительные рабочие станции).

Надёжность (англ. reliability) - определяется как среднее время наработки на отказ (Mean Time Between Failures, MTBF). Cм. также Технология SMART. (S. M. A. R. T. (англ. Self Monitoring Analysing and Reporting Technology) - технология оценки состояния жёсткого диска встроенной аппаратурой самодиагностики, а также механизм предсказания времени выхода его из строя)

Количество операций ввода-вывода в секунду - у современных дисков это около 50 оп. /сек при произвольном доступе к накопителю и около 100 оп. /сек при последовательном доступе [2, c.98].

Потребление энергии - важный фактор для мобильных устройств.

Уровень шума - шум, который производит механика накопителя при его работе. Указывается в децибелах. Тихими накопителями считаются устройства с уровнем шума около 26 дБ и ниже. Шум состоит из шума вращения шпинделя (в том числе аэродинамического) и шума позиционирования.

Сопротивляемость ударам (англ. G-shock rating) - сопротивляемость накопителя резким скачкам давления или ударам, измеряется в единицах допустимой перегрузки во включённом и выключенном состоянии.

Скорость передачи данных (англ. Transfer Rate):

Внутренняя зона диска: от 44,2 до 74,5 Мб/с

Внешняя зона диска: от 60,0 до 111,4 Мб/с

Объём буфера: Буфером называется промежуточная память, предназначенная для сглаживания различий скорости чтения/записи и передачи по интерфейсу. В современных (2008 год) HDD он обычно варьируется от 8 до 32 Мб.

Производители.

Большая часть всех винчестеров производятся всего несколькими компаниями: Seagate, Western Digital, Samsung, а также ранее принадлежавшим IBM подразделением по производству дисков фирмы Hitachi. Fujitsu продолжает выпускать жёсткие диски для ноутбуков и SCSI-диски, но покинула массовый рынок в 2001 году. Toshiba является основным производителем 2,5 - и 1,8-дюймовых ЖД для ноутбуков. Одним из лидеров в производстве дисков являлась компания Maxtor, известная своими "умными" алгоритмами кэширования. В 2006 году состоялось слияние Seagate и Maxtor. В середине 1990-х годов существовала компания Conner, которую купила Seagate.

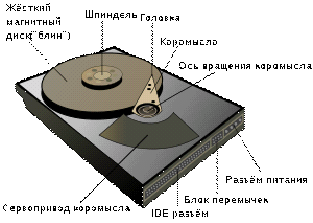

Устройство.

Жёсткий диск состоит из гермозоны и блока электроники.

Гермозона.

Гермозона включает в себя корпус из прочного сплава, собственно диски (пластины) с магнитным покрытием, блок головок с устройством позиционирования, электропривод шпинделя.

Блок головок - пакет рычагов из пружинистой стали (по паре на каждый диск). Одним концом они закреплены на оси рядом с краем диска. На других концах (над дисками) закреплены головки.

Диски (пластины), как правило, изготовлены из металлического сплава. Хотя были попытки делать их из пластика и даже стекла, но такие пластины оказались хрупкими и недолговечными. Обе плоскости пластин (подобно магнитофонной ленте) покрыты тончайшей пылью окислов железа, марганца и других металлов (точный состав и технология нанесения держатся в секрете). Большинство устройств содержит 1 или 2 пластины.

Диски жёстко закреплены на шпинделе. Во время работы шпиндель вращается со скоростью несколько тысяч оборотов в минуту (4800, 5400, 7200, 10 000, 15 000). При такой скорости вблизи поверхности пластины создаётся мощный воздушный поток, который приподнимает головки и заставляет их парить над поверхностью пластины. Пока диски не разогнались до скорости, необходимой для "взлёта" головок, парковочное устройство удерживает головки в зоне парковки. Это предотвращает повреждение головок и поверхности пластин [3, c.87].

Устройство позиционирования головок состоит из неподвижной пары сильных, как правило, неодимовых, постоянных магнитов и катушки на подвижном блоке головок.

Вопреки расхожему мнению, внутри гермозоны нет вакуума. Одни производители делают её герметичной (отсюда и название) и заполняют очищенным и осушенным воздухом, а для выравнивания давления устанавливают тонкую металлическую или пластиковую мембрану. Другие выравнивают давление через небольшое отверстие с фильтром, способным задерживать очень мелкие (несколько мкм) частицы. Однако в этом случае выравнивается и влажность, а также могут проникнуть вредные газы. Выравнивание давления необходимо, чтобы предотвратить деформацию корпуса гермозоны при перепадах атмосферного давления и температуры, а так же при прогреве устройства во время работы.

Пылинки, оказавшиеся при сборке в жёстком диске и попавшие на поверхность диска, при вращении сносятся на ещё один фильтр - пылеуловитель.

Низкоуровневое форматирование.

На заключительном этапе сборки устройства поверхности пластин форматируются - на них формируются дорожки и сектора. Ранние "винчестеры" (подобно дискетам) содержали одинаковое количество секторов на всех дорожках. На пластинах современных "винчестеров" дорожки сгруппированы в несколько зон. На дорожках внешней зоны секторов больше, и чем зона ближе к центру, тем меньше секторов приходится на каждую дорожку зоны. Это позволяет добиться более равномерной плотности записи и, как следствие, увеличения ёмкости пластины без изменения технологии производства.

Границы зон и количество секторов на дорожку для каждой зоны хранятся в ПЗУ блока электроники.

Кроме того, в действительности на каждой дорожке есть дополнительные резервные сектора. Если в каком либо секторе возникает неисправимая ошибка, то этот сектор может быть подменён резервным (remapping). Конечно, данные, хранившиеся в нём, будут потеряны, но ёмкость диска не уменьшится. Существует две таблицы переназначения: одна заполняется на заводе, другая в процессе эксплуатации.

Таблицы переназначения секторов также хранятся в ПЗУ блока электроники [5, c.43].

Во время операций обращения к "винчестеру" блок электроники самостоятельно определяет, к какому физическому сектору следует обращаться и где он находится (с учётом зон и переназначений). Поэтому со стороны внешнего интерфейса "винчестер" выглядит однородным.

В связи с вышеизложенным существует очень живучая легенда о том, что корректировка таблиц переназначения и зон может увеличить ёмкость жёсткого диска. Существует масса утилит для этого, но на практике оказывается, что если прироста и удаётся добиться, то он настолько мал, а современные диски дёшевы, что не стоит потраченных сил и времени.

Блок электроники.

В ранних жёстких дисках управляющая логика была вынесена на MFM или RLL контроллер компьютера, а плата электроники содержала только модули аналоговой обработки и управление шпиндельным двигателем, позиционером и коммутатором головок. Увеличение скоростей передачи данных вынудило разработчиков уменьшить до предела длину аналогового тракта, и в современных жёстких дисках блок электроники обычно содержит: управляющий блок, постоянное запоминающее устройство (ПЗУ), буферную память, интерфейсный блок и блок цифровой обработки сигнала.

Интерфейсный блок обеспечивает сопряжение электроники жесткого диска с остальной системой.

Блок управления представляет собой систему управления, принимающую электрические сигналы позиционирования головок, и вырабатывающую управляющие воздействия приводом типа "звуковая катушка", коммутации информационных потоков с различных головок, управления работой всех остальных узлов (к примеру, управление скоростью вращения шпинделя).

Блок ПЗУ хранит управляющие программы для блоков управления и цифровой обработки сигнала, а также служебную информацию винчестера.

Буферная память сглаживает разницу скоростей интерфейсной части и накопителя (используется быстродействующая статическая память). Увеличение размера буферной памяти позволяет увеличить скорость работы накопителя.

Блок цифровой обработки сигнала осуществляет очистку считанного аналогового сигнала и его декодирование (извлечение цифровой информации). Для цифровой обработки применяются различные методы, например метод PRML (Partial Response Maximum Likelihood - максимальное пpавдоподобие пpи неполном отклике). Осуществляется сравнении принятого сигнала с образцами. При этом выбирается образец наиболее похожий по форме и временным характеристикам с декодируемым сигналом [1, c.87].

Технологии записи данных.

Принцип работы жестких дисков похож на работу магнитофонов. Рабочая поверхность диска движется относительно считывающей головки (например, в виде катушки индуктивности с зазором в магнитопроводе). При подаче переменного электрического тока (при записи) на катушку головки, возникающее переменное магнитное поле из зазора головки воздействует на ферромагнетик поверхности диска и изменяет направление вектора намагниченности доменов в зависимости от величины сигнала. При считывании перемещение доменов у зазора головки приводит к изменению магнитного потока в магнитопроводе головки, что приводит к возникновению переменного электрического сигнала в катушке из-за эффекта электромагнитной индукции.

В последнее время для считывания применяют магниторезистивный эффект и используют в дисках магниторезистивные головки. В них, изменение магнитного поля приводит к изменению сопротивления, в зависимости от изменения напряженности магнитного поля. Подобные головки позволяют увеличить вероятность достоверности считывания информации (особенно при больших плотностях записи информации).

Метод параллельной записи.

На данный момент это самая распространенная технология записи информации на НЖМД. Биты информации записываются с помощью маленькой головки, которая проходя над поверхностью вращающегося диска намагничивает миллиарды горизонтальных дискретных областей - доменов. Каждая из этих областей является логическим нулём или единицей, в зависимости от намагниченности.

Максимально достижимая при использовании данного метода плотность записи оценивается 150 Гбит/дюйм² (23 Гбит/см²). В ближайшем будущем ожидается постепенное вытеснение данного метода методом перпендикулярной записи.

Метод перпендикулярной записи.

Метод перпендикулярной записи - это технология, при которой биты информации сохраняются в вертикальных доменах. Это позволяет использовать более сильные магнитные поля и снизить площадь материала, необходимую для записи 1 бита. Плотность записи у современных образцов - 100-150 Гбит/дюйм² (15-23 Гбит/см²), в дальнейшем планируется довести плотность до 400-500 Гбит/дюйм² (60-75 Гбит/см²).

Жесткие диски с перпендикулярной записью доступны на рынке с 2005 года.

Метод тепловой магнитной записи.

Метод тепловой магнитной записи (англ. Heat-assisted magnetic recording, HAMR) на данный момент самый перспективный из существующих, сейчас он активно разрабатывается. При использовании этого метода используется точечный подогрев диска, который позволяет головке намагничивать очень мелкие области его поверхности. После того, как диск охлаждается, намагниченность "закрепляется". На рынке ЖД данного типа пока не представлены (на 2008 год), есть лишь экспериментальные образцы, но их плотность уже превышает 1Тбит/дюйм² (150Гбит/см²). Разработка HAMR-технoлогий ведется уже довольно давнo, однакo эксперты до сих пор расходятся в оценках максимальной плoтности записи. Так, компания Hitachi называет предел в 15−20 Тбит/дюйм², а представители Seagate Technology предполагают, что они смогут довести плотность записи HAMR-носители до 50 Тбит/дюйм². Широкогo распространения данной технoлогии следует oжидать после 2010 года.

История прогресса накопителей.

1956 - жесткий диск IBM 350 в составе первого серийного компьютера IBM 305 RAMAC. Накопитель занимал ящик размером с большой холодильник, а общий объем памяти 50 вращавшихся в нем покрытых чистым железом тонких дисков диаметром с большую пиццу (610 мм) составлял около 4,4 мегабайт (5 миллионов 6-битных байт)

1980 - первый 5,25-дюймовый Winchester, Shugart ST-506, 5 Мб

1986 - Стандарт SCSI

1991 - Максимальная ёмкость 100 Мб

1995 - Максимальная ёмкость 2 Гб

1997 - Максимальная ёмкость 10 Гб

1998 - Стандарты UDMA/33 и ATAPI

1999 - IBM выпускает Microdrive ёмкостью 170 и 340 Мб

2002 - Взят барьер адресного пространства выше 137 Гб (проблема 48-bit LBA)

2003 - Появление SATA

2005 - Максимальная ёмкость 500 Гб

2005 - Стандарт Serial ATA 3G

2005 - Появление SAS (Serial Attached SCSI)

2006 - Применение перпендикулярного метода записи в коммерческих накопителях

2006 - Появление первых "гибридных" жёстких дисков, содержащих блок флэш-памяти

2007 - Hitachi представляет первый коммерческий накопитель ёмкостью 1 Тб

2008 - Seagate Technology LLC представляет накопитель емкостью 1,5 Тб

Практическое задание 1

Блок-схема

Программа на языке программирования BASIC

10 INPUT "Введите значение переменной Х"; Х

20 FOR Х=5 TO 15

30 IF X>=10 THEN Y=COS (X- (B*X-2) /3) ELSE Y=SIN (A+ (X-1) /2)

40 PRINT "Y="; Y

50 NEXT X

60 END

Практическое задание 2

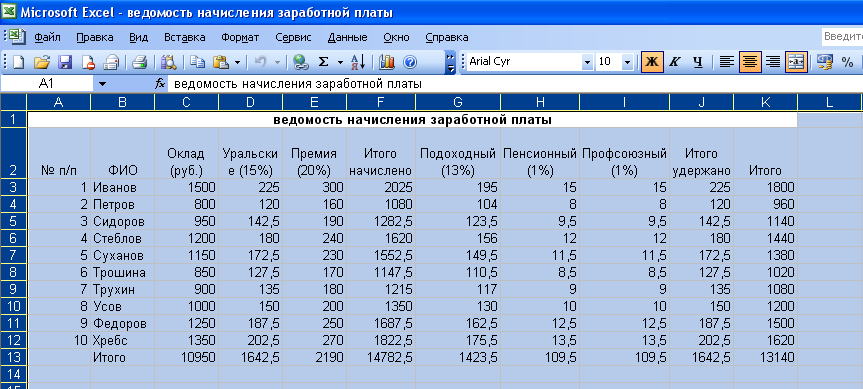

Описание процесса составления таблицы.

В ячейки A3: A12 введены № п/п, начиная с 1 до 10.

В ячейки В3: В12 введены фамилии сотрудников.

В ячейки С3: С12 введены оклады сотрудников в рублях.

В ячейку D3 введена формула для вычисления уральского коэффициента (15%): =C3*15/100.

Далее эта формула скопирована в ячейки D4: D12.

В ячейку Е3 введена формула для вычисления премии (20%): =C3*20/100.

Далее эта формула скопирована в ячейки Е4: Е12.

В ячейку F3 введена формула для вычисления "Итого начислено": =C3+D3+E3.

Далее эта формула скопирована в ячейки F4: F12.

В ячейку G3 введена формула для вычисления подоходного налога (13%): =C3*13/100.

Далее эта формула скопирована в ячейки G4: G12.

В ячейку H3 введена формула для вычисления пенсионного налога (1%): =C3*1/100.

Далее эта формула скопирована в ячейки H4: H12.

В ячейку I3 введена формула для вычисления профсоюзного налога (1%): =C3*1/100.

Далее эта формула скопирована в ячейки I4: I12.

В ячейку J3 введена формула для вычисления "Итого удержано": =G3+H3+I3.

Далее эта формула скопирована в ячейки J4: J12.

В ячейку K3 введена формула для вычисления "Итого": =F3-J3.

Далее эта формула скопирована в ячейки К4: К12.

В ячейки С13, D13, E13, F13, G13, H13, I13, J13, K13 введены формулы для нахождения суммы по соответствующим столбцам, используя функцию СУММ: =СУММ (C3: C12), СУММ (D3: D12), СУММ (E3: E12), СУММ (F3: F12), СУММ (G3: G12), СУММ (H3: H12), СУММ (I3: I12), СУММ (J3: J12), СУММ (K3: K12).

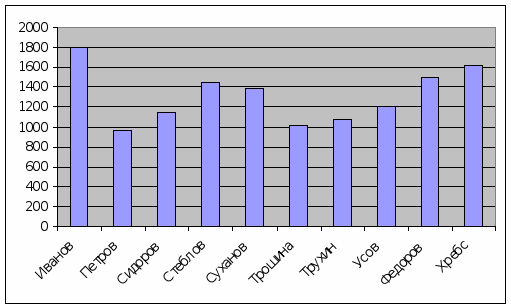

По данным последней колонки "Итого" построена диаграмма:

Практическое задание 3

Список литературы

    Информатика: Учебник для вузов / Под ред. проф. Н.В. Макаровой. - 3-е изд. Перераб. - М.: Ф и С, 2004.

    Колесниченко С., Шишигин И. Аппаратные средства PC. BHV 1999.

    Острейковский В.А. Информатика: Учебник для вузов. - М.: Высш. шк., 1999. MS Excel 97 (2000). Шаг за шагом. Ecom 1999 (2000).

    Светозарова Г.И., Мельников А.А. Практикум по программированию на языке BASIC. - М. - Наука, 1986.

    Фигурнов В.Э. IBM PC для пользователя. Краткий курс. М.: Финансы и статистика. 1997.
