Компьютерные сети, их разновидности

Техническое задание.

Разработать проект решения на интерсеть объединенных подразделений банка. Банк включает: центральный офис и 2 удаленных периферийных офиса.

В центральном офисе находится сеть 100 VG-AnyLAN, которая локально соединена с сетью 10 Base2. В сети 100VG-AnyLAN имеется 2 концентратора. К каждой сети подключено по 1 файловому серверу и по 10 рабочих станций. Сеть 100 VG-AnyLAND построена на базе оборудования фирмы Hewlett Packard. Сеть 10 Base2 построена на базе оборудования фирмы D-Link.

В удаленном офисе №1 расположена сеть Token-Ring. В сети 2 устройства доступа (MAN). 1 файл сервер и 20 рабочих станций. Сеть устроена не экранированной витой паре

Всего в сети имеется: 1 файловый сервер и 20 рабочих станций. Сеть построена на базе оборудования фирмы RAD.

В удаленном офисе №2 расположена сеть Ethernet 10 Base2. Сеть включает 2 шинных сегмента, в каждом сегменте по 10 рабочих станций. Сегменты соеденины с помощью повторителя.

К сети подключено 1 файловый сервер и 20 рабочих станций.

Сеть построена на базе оборудования фирмы Allied Telesys.

Локальные сети центрального офиса соединены с офисами №1 и №2 с помощью маршрутизатора - фирмы Cisco.

Блок-схема интерсети банка.

ЛВС Центрального Офиса банка.

ЛВС (Hewlett Packard) 100 VG-AnyLAND


Мост

ЛВС (D-Link) 10 Base2


Удаленный Маршрутизатор

Модем Модем

Модем Модем

Удаленный Маршрутизатор Удаленный Маршрутизатор

ЛВС (RAP) Token-Ring ЛВС (Allied Telesys) Eth 10 Base2

Удаленный периферийный офис №1 Удаленный периферийный офис №2

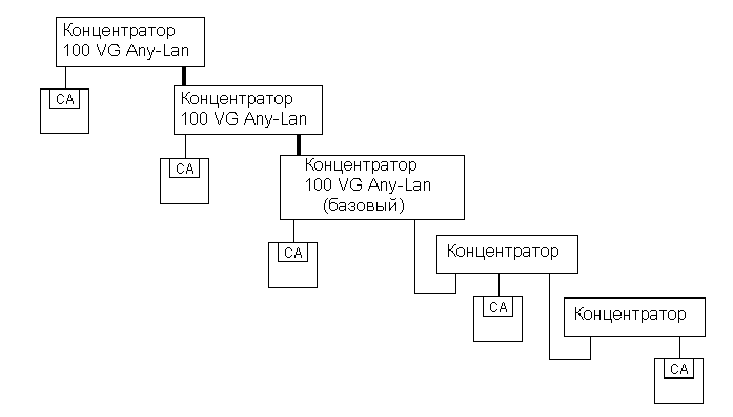

Структура ЛВС центрального офиса банка.

Концентратор Файловый сервер

j2410 A (HP) (HP)



Концентратор Мост

(базовый)

WS WS WS WS WS

№1 №2 №3 №4 №5

WS WS WS WS WS

№6 №7 №8 №9 №10

Сеть 100 VG-AnyLAN

Концентратор Концентратор

WS WS WS WS WS WS WS WS WS

№1 №2 №3 №4 №5 №7 №8 №9 №10

Файловый сервер Маршрутизатор

Модем Модем

Сеть EtherNet 10 Base T

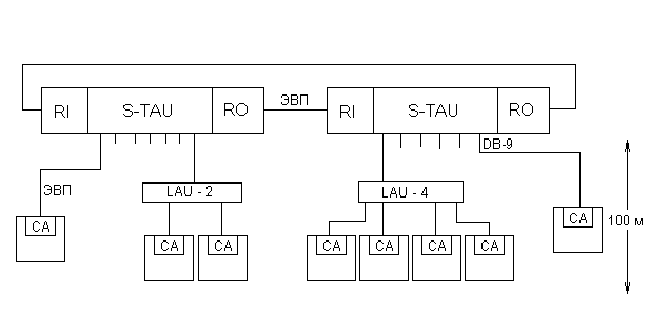

Структура ЛВС удаленного офиса банка №1.

RI S-TAU RO RI S-TAU RO

LAU 2 LAU 2 LAU 4 LAU2 LAU2 LAU4

WS WS WS WS WS WS WS WS WS WS WS WS

№1 №2 №4 №5 №7 №8 №11 №12 №14 №15 №17 №18

WS WS WS WS WS

№3 №9 №10 №13 №16

Файловый сервер Маршрутизатор WS WS

№19 №20

Модем

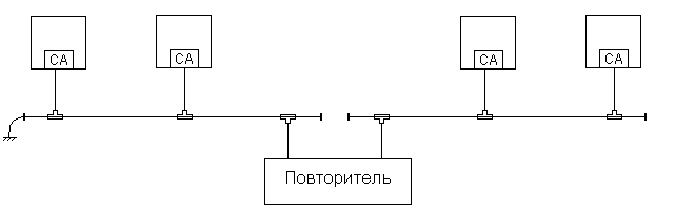

Структура ЛВС удаленного офиса банка №2.

WS WS WS WS WS WS WS WS WS WS

№1 №2 №3 №4 №5 №6 №7 №8 №9 №10

Повторитель

WS WS WS WS WS WS WS WS WS

№11 №12 №13 №15 №16 №17 №18 №19 №20

Маршрутизатор

Файловый сервер

Модем

Структура ЛВС центрального офиса банка.

Концентратор Файловый сервер

j2410 A (HP) (HP)



Концентратор Мост

(базовый)

WS WS WS WS WS

№1 №2 №3 №4 №5

WS WS WS WS WS

№6 №7 №8 №9 №10

Сеть 100 VG-AnyLAN

Конвертер

Повторитель Маршрутизатор

Модем Модем

Сеть EtherNet 10 Base 2

Сравнительный анализ файловых серверов.

Файловые сервера фирмы Hewlett Packard на базе процессоров Pentium.

Марка сервера

Параметры сравнения

LC

LF

LH

LE

LM

LS

Тип процессора

Р/66

Р/66

Р/100

Р/133

Р/133

Р/133

Количество процессоров

1

1

1

1

до 2

до 4

КЭШ-2 (Кбайт)

256

256

256

256

512

512

ОЗУ (Мбайт)

8-136

8-136

16-192

16-192

32-384

64-384

Интерфейс HDD

SCSI-2

SCSI-2

Fast SCSI-2

Fast Wide SCSI-2

Емкость HDD (Гбайт)

1.3

1.3

2х4 Гб

2х4 Гб

2х4 Гб

2х4 Гб

Поддержка RAID

нет

нет

нет

нет

RAID-0, 1, 5

Разъем шины

PCI

PCI/EISA

EISA

1

1

4

2

нет

7

4

1

4

2

2 (ISA)

2 (ISA)

2

2

4

2

2

4

Файловые сервера фирмы HP на базе процессоров Pentium Pro с тактовой частотой 200 МГц.

Марка сервера

Параметры сравнения

LD Pro

LH Pro

LX Pro1

LX Pro2

LX Pro3

Количество процессоров

1-2

1-2

до 2

до 4

до 4

КЭШ-2 (Кбайт)

256

512

256

512

512

ОЗУ (Мбайт)

32-512

32-512

64-1024

128-1024

256-2048

Интерфейс HDD

Ultra SCSI-2

Fast Wide SCSI - 2

Емкость HDD (Гбайт)

до 36

до 91

до 91

до 91

до 91

Поддержка RAID

да

да

да

да

да

Количество шин PCI

1

1

2

2

2

Разъемы шин

PCI

PCI/EISA

ISA

4

нет

2

4

1

4

4

1

4

6

нет

4

6

нет

4

Файловые сервера фирмы Compaq на базе процессоров Pentium.

Марка сервера

Параметры сервера

prosignia 300

prosignia

500

proliant

3000

proliant

4000

proliant

5000

Тип процессора

Р/75

Р/90

Р/100

Р/133

Р/133

Количество процессоров

1

1

1

до 4

до 4

КЭШ-2 (Кбайт)

256

256

256

256

512

ОЗУ (Мбайт)

8-208

16-208

16-208

32-208

64-208

Интерфейс HDD

Fast SCSI-2

Fast Wide SCSI-2

Емкость HDD (Гбайт)

4х2.1

7х2.1

10х2.1

Поддержка RAID

нет

нет

RAID-0,1,5

Разъемы шин

PCI

PCI/EISA

EISA

1

1

4

2

нет

5

2

1

3

2

2

3

5

2

3

Файловые сервера фирмы Compaq на базе процессоров Pentium Pro с тактовой частотой

200 МГц.

Марка сервера Proliant

Параметры сравнения

800

2500

5000

6000

7000

Количество процессоров

1-2

1-2

до 4

до 4

до 4

КЭШ-2 (Кбайт)

256

512

512

512

512

ОЗУ (Мбайт)

32-512

32-1024

64-4096

128-4096

256-4096

Интерфейс HDD

Ultra SCSI-2

Fast Wide SCSI-2

Dial Ultra Wide SCSI-2

Емкость HDD (Гбайт)

до 36

до 91

до 91

до 91

до 91

Поддержка RAID

да

да

да

да

да

Количество шин PCI

1

2

2

2

2

Разъемы шин

PCI

PCI/ISA

ISA

5

нет

2

5

нет

2

5

2

1

9

нет

2

9

нет

2

Технические средства сети центрального офиса.

Оборудование сети 100 VG-AnyLAN:

Файловый сервер. Файловый сервер должен быть производительным и отказоустойчивым, так как от него зависит работоспособность всей сети. Я выбрал сервер марки LX Pro3 фирмы Hewlett Packard на базе процессора Pentium Pro с тактовой частотой 200МГц. Описание выбранного файлового сервера:

    Количество процессоров - 4 шт.

    КЭШ-2 (Кбайт) - 512

    Объем ОЗУ (Мбайт) - 512

    Количество х емкость HDD (Гбайт) - 2 х 21

    Разъемы шин PCI/ISA - 6 / 4 шт.

    Сетевой адаптер (j2585A) на PCI

Концентраторы. В сети используется два концентратора (один из них базовый + мост) фирмы Hewlett Packard марки j2410A. Мост марки j2414A.

Среда передачи. В сети используется НВП 5 категории.

Рабочие станции. Рабочие станции в данной сети построены на базе процессора Pentium фирмы Hewlett Packard с тактовой частотой 133 МГц и имеют следующую конфигурацию:

    Количество процессоров - 1

    КЭШ-2 (Кбайт) - 256

    Объем ОЗУ (Мбайт) - 16

    Количество х емкость HDD (Гбайт) - 1 х 6.4

    Разъемы шин PCI/ISA - 2 / 4

    Сетевой адаптер (j2573A) на ISA

Оборудование сети Ethernet 10 Base 2:

Файловый сервер. Для данной сети я выбрал сервер марки LS на базе процессора Pentium фирмы Hewlett Packard с тактовой частотой 133 МГц. Описание выбранного файлового сервера:

    Количество процессоров - 1

    КЭШ-2 (Кбайт) - 512

    Объем ОЗУ (Мбайт) - 128

    Количество х емкость HDD (Гбайт) - 2 х 4

    Разъемы шин PCI / PCI/EISA / EISA - 2 / 2 / 4

    Сетевой адаптер j2573A на ISA, j2577A на EISA, j2565A на PCI

Повторитель. Так как в сети 2 шинных сегмента, то для их связи необходимо использовать повторитель марки DE-802 фирмы D-LINK.

Среда передачи. В сети используется ТКК RG-58 диаметром 6 мм, волновым сопротивлением 50 Ом.

Маршрутизатор. Для подключения к сетям центрального офиса сетей удаленных офисов используется маршрутизатор марки 27286A.

Модемы. К маршрутизатору подключены два модема COURIER V.Everything with V.34 фирмы USRobotics.

Рабочие станции. В данной сети используются рабочие станции фирмы Hewlett Packard следующей конфигурации:

    Количество процессоров (Р/133) - 1

    КЭШ-2 (Кбайт) - 256

    Объем ОЗУ (Мбайт) - 16

    Количество х емкость HDD (Гбайт) - 1 х 6.4

    Разъемы шин PCI / PCI/EISA / EISA - 2 / 2 / 4

    Сетевой адаптер j2573A на ISA

Терминатор. В сети есть 2 терминатора.

Файловые сервера сетей подключены к UPS line interactive.

Рабочие станции сетей подключены к UPS off-line.

Технические средства сети удаленного офиса №1.

Файловый сервер. Для ЛВС удаленного офиса №1 я выбрал файловый сервер LH Pro фирмы Hewlett Packard на базе процессора Pentium Pro с тактовой частотой 200 МГц. Описание выбранного сервера:

    Количество процессоров - 2 шт.

    КЭШ-2 (Кбайт) - 512

    Объем ОЗУ (Мбайт) - 128

    Количество х емкость HDD (Гбайт) - 2 х 16

    Разъемы шин PCI / PCI/EISA / ISA - 4 / 1 / 4

    Сетевой адаптер TRIC - 16AT

Устройства доступа проводной связи.

S-TAU - 2 шт.

Устройства разветвления. Используются разветвители LAU 2 и LAU4.

Маршрутизатор. Для подключения к сети центрального офиса используется маршрутизатор марки 27286А.

Модем. К маршрутизатору подключен модем COURIER V.Everything with V.34 фирмы USRobotics.

Среда передачи. В сети используется ЭВП.

Рабочие станции. В данной сети используются рабочие станции фирмы Hewlett Packard следующей конфигурации:

    Количество процессоров (Р/133) - 1

    КЭШ-2 (Кбайт) - 256

    Объем ОЗУ (Мбайт) - 16

    Количество х емкость HDD (Гбайт) - 1 х 6.4

    Разъемы шин PCI / PCI/EISA / EISA - 2 / 2 / 4

    Сетевой адаптер TRIC - 16AT на ISA

Файловые сервера сетей подключены к UPS line interactive.

Рабочие станции сетей подключены к UPS off-line.

Технические средства сети удаленного офиса №2.

Файловый сервер. Для ЛВС удаленного офиса №2 я выбрал файловый сервер LH Pro фирмы Hewlett Packard на базе процессора Pentium Pro с тактовой частотой 200 МГц. Описание выбранного сервера:

    Количество процессоров - 2 шт.

    КЭШ-2 (Кбайт) - 512

    Объем ОЗУ (Мбайт) - 128

    Количество х емкость HDD (Гбайт) - 2 х 16

    Разъемы шин PCI / PCI/EISA / ISA - 4 / 1 / 4

Маршрутизатор. Для подключения к сети центрального офиса используется маршрутизатор марки 27286А.

Модем. К маршрутизатору подключен модем COURIER V.Everything with V.34 фирмы USRobotics.

Среда передачи. В сети используется толстый КК RG-11.

Повторитель. Для соединения 2-х шинных сегментов в сети используется повторитель марки AT - MR124.

Рабочие станции. В данной сети используются рабочие станции фирмы Hewlett Packard следующей конфигурации:

    Количество процессоров (Р/133) - 1

    КЭШ-2 (Кбайт) - 256

    Объем ОЗУ (Мбайт) - 16

    Количество х емкость HDD (Гбайт) - 1 х 6.4

    Разъемы шин PCI / PCI/EISA / EISA - 2 / 2 / 4

Файловые сервера сетей подключены к UPS line interactive.

Рабочие станции сетей подключены к UPS off-line.

Структурная схема системной платы сервера на базе ЦМП (характеристики системных шин).

КЭШ - 1

ЦМП Pentium

ВНЕШНЯЯ ШИНА

КЭШ -2 УУ ОЗУ

PCI ШИНА

УУ

EISA or ISA ШИНА

Схема материнской платы на базе ЦМП Pentium.

КЭШ-2

КЭШ-1

ЦМП Pentium Pro

ВНЕШНЯЯ ШИНА

УУ ОЗУ

PCI - ШИНА PCI - ШИНА

УУ

ISA - ШИНА

Схема материнской платы на базе ЦМП Pentium Pro.

КЭШ-2 тактовая частота = 1/2 тактовой частоты ядра ЦМП

КЭШ - 1 Далее аналогично схеме материнской

ЦМП Pentium II платы на базе ЦМП Pentium Pro

Схема материнской платы на базе ЦМП Pentium 2.

Сравнительный анализ дисковых интерфейсов.

    ST 506/142 Seagate Technologics

34 жилы управления данными

контролер

диска

Используется следующий способ кодировки информации на диске:

Метод модифицированной частотной модуляции (скорость = 4.17 Мбит/сек)

    ESDI

34 жилы управления данными

контролер

диска

Максимальная скорость передачи данных 2.4 Мбит/сек.

    IDE

40 управления данными

контролер

диска

EIDE

40 управления данными

контролер разъем 1

диска разъем 2

HDD


CD-ROM

    SCSI

терминатор терминатор

контролер 50 жил управления данными

диска

Примечание:

    Диски с интерфейсом IDE могут иметь максимальную емкость не более 528 Мбайт

    Диски с интерфейсом EIDE могут иметь максимальную емкость не более 8.4 Гбайт

    Ultra EIDE имеет скорость передачи данных 16.6 Мбит/сек

    SCSI-1 допускает подключение 8 накопителей

    SCSI-2 допускает подключение 15 накопителей

Сравнительный анализ интерфейсов семейства SCSI.

Тип интерфейса SCSI

разрядность шины(байт)

тактовая

частота контролера

пропускная способность шины(Мб/с)

SCSI-1

1

5

5

Fast SCSI-2

1

10

10

Wide SCSI-2

2

5

10

Fast Wide SCSI-2

2

10

20

Ultra SCSI-2

1

20

20

Ultra Wide SCSI-2

2

20

40

Сравнительный анализ массивов дисковых накопителей RAID.

    RAID - 0

контролер

диска

В системах с архитектурой RAID - 0 данные распределяются по нескольким дискам. Это не обеспечивает избыточности, но повышает производительность.

    RAID -1

В данном случае происходит дублирование дисков и дисковых подсистем.

    RAID -3

Архитектура RAID - 3 предусматривает распределение данных между несколькими дисками, но обеспечивает избыточность в форме выделенного накопителя для контроля четности. Поскольку в RAID - 3 данные обрабатываются по блочно, а не по байтам, она идеально подходить для тех вычислительных сетей, которые работают с множеством больших файлов, таких, как файлы графических изображений.

    RAID - 5

RAID - 5 предусматривает формирование информации по контролю за четностью, но распределяет ее между несколькими накопителями, а не хранит на одном дисковом накопителе. Кроме того, он распределяет данные на уровне байтов.

Недостаток такой архитектуры в том, что если из строя выйдет 2 диска, то System Halted.

    RAID - 6

RAID - 6 аналогична RAID -5, сумма контроля четности в каждом случае дублируется на разных дисковых накопителях, что позволяет восстановить данные при отказе 2-х дисков одновременно.

Сравнительный анализ RAID - массивов.

Параметры RAID - систем

1

2

3

4

Цена $

16700

19100

25000

7200

Емкость диска (ГБ)

4

4

2,1

1,3

Количество дисков

5

6

8

5

Количество блоков питания

2

2

2

2

Количество контроллеров

1

1

1

1

Поддерживаемые уровни RAID

0

·

·

·

°

1

·

·

·

°

3

·

°

°

·

5

·

·

·

·

6

·

°

°

°

Количество отсеков для дисков

5

6

12

5

Число SCSI каналов в контроллере

3

3

3

1

Характеристика интерфейса:

Fast! SCSI-2

°

°

°

·

Fast! Wide SCSI-2

·

·

·

°

Резервные компоненты:

вентиляторы

·

·

·

·

контроллеры

°

°

·

°

блоки питания

·

·

·

·

«Hot-Swap»:

диски

·

·

·

·

контроллеры

°

°

°

°

блоки питания

·

·

·

°

резервные диски

·

·

·

°

Мощность БП, Ватт

450

120

250

70

Цена за 1 МБ $

0,84

0,79

1,48

1,11

Запирающиеся диски

°

·

·

°

Запирающиеся БП

°

·

·

°

Примечания :

1 - DS 200 фирмы LAND5;

2 - RAIDbank фирмы MicroNet;

3 - SmatrArray XE фирмы Lagacy Storage System;

4 - RADWorks фирмы Cranel.

Сравнение микро процессоров.

Наименование параметра

Р166

Р166 Pro

IBM

Power PC 620

DEC

Alpha

21064

MIPS

R4400

SUN

Super

Spare

тактовая частота (МГц)

166

166

133

275

150

160

внешняя частота

60

60

60

60

60

60

КЭШ-1 команд

(Кбайт) данных

8

8

8

8

32

32

16

16

16

16

20

16

Размер структ. эл-тов в микронах

0.6

0.35

0.5

0.5

0.6

0.5

Кол-во слоев микросхем

3

3

4

40

3

3

Кол-во транзисторов в млн. шт.

3.1

5.5

2.8

2.8

2.3

3.1

Размер кристала

площадь

ее образование

294

17х17

185

12х15

194

15х13

184

12х15

256

16х16

Кол-во выводов

279

387

240

431

447

243

Разрядность данных

64

64

64

64

64

64

Мощность в Вт

16

25

23

30

15

14

Напряжение питания

3.3

3.3

3.6

3.3

3.3

5

Сравнительный анализ модемов для Российских телефонных линий.

ZyXEL U-336E:

Тайваньская фирма ZyXEL - наверное одна из наиболее прогрессивных компаний по производству модемов во всем мире. Ее модемы быстры, надежны, удобны, отличаются не плохим дизайном и уникальной внутренней архитектурой. Факс-модем ZyXEL U-336E, который был выбран для тестирования - модель скорее для профессионалов, чем для широкого потребителя, она не имеет голосовых функций и не отличается сверхсовременным дизайном. По основным функциям этот модем не только не уступает пользовательским моделям ZyXEL Omni и ZyXEL Elite, но превосходит их. Протокол v.34 позволяет развивать скорость до 33600 бод, а сжатие и коррекция ошибок v.42bis обеспечит безопасное и надежное соединение.

При тестировании на АТС (327) с одним Интернет - Провайдером (АТС 927) модем ZyXEL был единственным, обеспечившим надежное и постоянное соединение, хотя и за счет низкой скорости (16800 или 19200). А при соединении со своим собратом ZyXEL на АТС 932 он показал почти такие же результаты по скорости соединения, что и остальные модемы (87% соединений произошло на скорости 31200).

Motorola 3400 Premier:

Модем Motorola имеет уникальный малогабаритный дизайн и конструкцию корпуса, позволяющую вешать модем на стенку, как телефон. На плохих линиях (АТС 927) модем Motorola Premier дает большие скорости, нежели ZyXEL - если для второго пределом было соединение 21600, то для Motorola в тех же условиях реальными являются 24000, 26400, 28800. Однако явным недостатком таких соединений является большое количество ошибок и частые рассоединения. На хороших линиях (АТС 932) Motorola стабильно давала 31200.

U.S. Robotics Courier V. Everything:

Модем Courier является если и не самым, то, по крайней мере, одним из самых распространенных и продаваемых модемов в США и в России. Обладая большим количеством функций и способностей этот модем практически не имеет недостатков, за исключением отсутствия приспособленности к российским телефонным линиям. В названии не зря написано «V.Everything» - модем поддерживает все известные протоколы, включая v.32, v.34, v.42bis, v.FC и Terbo, а также специальный протокол надежной связи для плохих телефонных линий - HST (High Speed Transfer).

Тестирование модемов: факты и результаты.

МОДЕМ

ZyXEL

U-336E

Motorola

3400 Premier

USR

Sportster

USR Courier

V.Everything

Фирма

ZyXEL

Motorola

U.S. Robotics

U.S. Robotics

Скорость соединения (бит/с)

33600

33600

33600

33600 /

56000

Дополнения

Функция АОН

-

-

х2

Цена в $ США

330

270

130(вн.)/145

260

Результаты тестирования

Максимальная реальная скорость: % от скор. соедин.

104%

103%

110%

122%

Максимальная скорость соединения с плохо АТС

21600

28800

26400

24000

Максимальная скорость соединения с хорошей АТС

31200

31200

26400

28800

Средняя реальная скорость: % от скорости соединения

77%

82%

92%

95%

Легкость в соединении

97%

96%

23%

37%

Оценка работоспособности

10

9

7

10

Оценка легкости в установке и настройке

10

8

10

10

Оценка дизайна

престиж / удобство /

компактность

10/10/9

9/9/10

-

10/10/7

Достоинства

надежность и качество

скорость и компактность

цена

мощность и профессиональность

Общая оценка

9

8.5

7

10

Протоколы передачи файлов.

Наиболее часто используемой функцией коммутационного программного обеспечения является функция передачи файлов. Она осуществляется с помощью специальных протоколов передачи файлов. Основными задачами протоколов передачи файлов являются:

    обеспечение безошибочной передачи данных;

    управление потоком передаваемых данных;

    передача вспомогательной информации;

    зашита соединения.

Среди протоколов, рассчитанных на отсутствие аппаратной защиты от ошибок можно выделить широко используемые протоколы XModem, XModem - CRC, XModem - 1K, YModem, Kermit, ZModem и ряд других.

Протокол XModem.

Протокол XModem в последнее время стал практически стандартом для связи между персональными компьютерами.

Передающий компьютер начинает передачу файла только после приема от принимающего компьютера знака NAK (Negative AcKnowledge), представляющего собой последовательность <0010101> в кодировке ASCII. Принимающий компьютер передает эту последовательность до тех пор, пока не начнется передача собственно файла. Если передано 9 знаков NAK, а передача файла не началась, процесс должен быть возобновлен вручную.

После приема знака NAK передающий компьютер посылает знак начала блока SOH (Start Of Header), два номера блока, блок данных из 128 байт и контрольную сумму блока (Check Sum). Принимающий компьютер тоже вычисляет контрольную сумму и сравнивает ее с принятой. Если принятые значения различны либо прошло 10 с, а прием блока не завершен, принимающий компьютер посылает передатчику знак NAK, означающий запрос на повторную передачу последнего блока. Если блок принят правильно, приемник передает подтверждение его приема знаком АСК (подтверждение правильности приема блока). В случае если следующий блок не поступил в течение 10 с, то передача знака АСК повторяется до тех пор, пока блок не будет принят правильно. После девяти неудачных попыток передачи блока связь прерывается.

Преимущества данного протокола перед другими заключаются в его доступности для разработчиков программных средств, простоте реализации на языках высокого уровня, малом объеме приемного буфера (256 байт) и возможности передачи не только символьных (в кодах ASCII), но и исполняемых файлов (.com, .exe).

К основным недостаткам протокола XModem можно отнести низкую производительность, большую вероятность необнаруженных ошибок, необходимость задания имени файла при приеме и относительно большой объем передаваемой служебной информации. Последующие модификации протокола XModem были направлены на устранение этих недостатков.

В протоколе XModem - CRC улучшена проверка ошибок и снижена вероятность необнаружения ошибок. Протокол XModem - 1K передает блоки длиной 1024 байта, что позволяет снизить задержки при передаче файлов по системам связи с временным уплотнением, с использованием современных модемов и в сетях с коммутацией пакетов. Кроме того по сравнению с протоколом XModem уменьшено количество служебной информации.

Протокол YModem.

Протокол YModem представляет собой протокол XModem - CRC, в котором реализована групповая передача кадров. Все программы, реализующие протокол YModem должны реализовывать следующие функции:

    передавать информацию о имени и пути файла в блоке 0 в виде строки знаков ASCII, завершающейся знаком NUL;

    использовать эту информацию на приемной стороне в качестве имени и пути принятого файла, если иная реализация не оговорена специально;

    принимать любую комбинацию из 128- и 1024-байтных блоков внутри каждого принимаемого файла;

    обеспечивать возможность переключения длины блоков в конце передачи файла (файлов) и/или в случае частых повторных передач;

    передающая программа не должна изменять длину неподтвержденного блока;

    передавать в конце каждого файла знаки EOF до 10 раз, пока не будет принят знак АСК;

    обозначать конец сеанса связи нулевым (пустым) именем пути.

Коммуникационные программы, в которых не реализованы все перечисленные требования, не совместимы с протоколом YModem. Данный протокол устраняет некоторые недостатки протокола XModem, в основном сохраняя его простоту.

В настоящее время разработаны методы, обеспечивающие передачу данных с очень высокими скоростями и малой вероятностью ошибок. Вариант g протокола YModem обеспечивает высокую эффективность передачи данных. Он используется приемником, который инициирует групповую передачу путем посылки знака «g». Передатчик, распознавший этот знак прекращает ожидание обычных подтверждений по каждому переданному блоку и передает последовательные блоки на полной скорости с использованием метода управления потоком, такого как XON/XOFF. Расширение YModem-g протокола YModem позволяет значительно повысить скорость передачи данных в каналах, защищенных от ошибок, то есть при использовании модемов со встроенными протоколами защиты от ошибок.

Протокол ZModem.

Протокол ZModem введен в большинство связных программ и в настоящее время получил самое широкое распространение. Представляя собой развитие протоколов XModem и YModem, он устраняет их недостатки и при соблюдении совместимости имеет ряд преимуществ:

    высокое быстродействие благодаря использованию «оконного» алгоритма;

    динамическая адаптация к качеству канала связи посредством изменения в широких пределах размера передаваемых блоков;

    возможность возобновления прерванной передачи файла с того места, на котором произошел сбой;

    повышенная достоверность передачи благодаря использованию 32-разрядной проверочной комбинации (CRC);

    возможность отключения функции контроля ошибок передаваемых блоков при использовании модемов с аппаратной коррекцией ошибок.

Протокол ZModem явился результатом технического компромисса между следующими противоречивыми требованиями:

    простота использования;

    обеспечение высокой пропускной способности;

    сохранение целостности информации;

    достижение высокой надежности передачи;

    простота реализации.

Протокол Kermit.

Протокол Kermit предназначен для передачи файлов между компьютерами разных типов, включая большие и миникомпьютеры. Он рассчитан на работу в условиях сильных помех и при больших задержках в канале связи. В отличие от протоколов XModem и YModem, в протоколе Kermit используются блоки переменной длины, максимальное значение которых равно 94 байта. Также как протоколы YModem и ZModem, протокол Kermit обеспечивает групповую передачу файлов.

Наряду со стандартным протоколом Kermit в ряде программ реализован более эффективный протокол Super Kermit, предусматривающий для уменьшения задержек передачи использовать механизм переменного «окна». В этом окне может содержаться от 1 до 32 блоков. На приемном конце канала осуществляется обнаружение ошибок, но повторная передача не запрашивается до тех пор, пока не будут переданы все блоки «окна». Кроме того, в протоколе реализован простой метод сжатия данных, позволяющий дополнительно сократить время передачи. Если удаленный компьютер поддерживает протокол Kermit, то переключение на работу с ним происходит автоматически.

Сравнительные характеристики распространенных протоколов передачи файлов.

Параметры

XModem

XModem-CRC

Xmodem-1K

YModem

YModem-g

ZModem

Kermit

CS-8

·

·

CS-16

·

CRC-16

·

·

·

·

·

·

CRC-32

·

7 бит

·

8 бит

·

·

·

·

·

·

·

RTS/CTS

·

·

·

·

·

·

XON/XOFF

·

·

Сжатие данных

·

Длина файла

·

·

·

·

Дара модификации файла

·

Минимальный размер блока, байт

128

128

128

128

64

10

Максимальный размер блока, байт

128

128

Масштабирование блоков

·

ARQ типа SAW

·

·

·

·

·

·

ARQ типа GBN

·

·

Запрос файлов

·

·

Групповая передача

·

·

·

·

Восстановление

·

Переименование

·

·

·

·

·

Прерывание передачи

·

·

·

·

·

·

·

Прерывание передачи отдельного файла

·

Протоколирование

·

Скорость при соединении DTE-DTE Кбит/с

19,2

19,2

19,2

19,2

19,2

38,4

19,2

Протоколы коррекции ошибок.

Одним из первых протоколов исправления ошибок стал протокол MNP (Microcom Networking Protocol), разработанный фирмой Microcom. Он оказался настолько удачным, что претерпел девять модификаций и расширений, которые получили название Классов протоколов MNP. Классы 1-4 обеспечивают исправление ошибок, классы 6, 9, 10 - кроме исправления ошибок, выполняют и другие функции.

MNP1 используется для асинхронного побайтного полудуплексного обмена данными. Он был разработан для того, чтобы устройства с минимальными аппаратными ресурсами могли осуществлять контроль ошибок. Из-за своей чрезвычайно низкой эффективности протокол в современных модемах больше не используется.

MNP2 позволяет исправлять канальные ошибки при асинхронной полнодуплексной передаче данных и реализуется в модемах с микропроцессорным управлением. Протокол также характеризуется повышенной избыточностью, поскольку в нем при асинхронном режиме передачи в каждый передаваемый символ включаются стартовые и стоповые биты.

MNP3 обеспечивает обмен данными между модемами по протоколу SDLC (Synchronouse Data Link Control) в синхронном режиме, в то время как обмен данными с компьютером остается асинхронным. Из байт данных, принимаемых от DTE, формируются блоки данных (кадры), называемые в терминах MNP пакетами. Каждый пакет определяется как один синхронный кадр второго канального уровня модели OSI. Скорость передачи информации при использовании MNP3 повышается за счет того, что уже не требуется передавать дополнительные стартовые и стоповые биты для каждого байта.

MNP4 предусматривает возможность изменения размера пакета в процессе процедуры согласования параметров передачи, называемой также процедурой адаптивной сборки пакетов (Adaptive Packet Assembly). Пакет может содержать 32, 64, 128, 192 или 256 байт. При большом уровне шумов передаются пакеты меньших размеров. В результате этого увеличивается вероятность безошибочной передачи пакета данных. По высококачественным каналам пересылаются пакеты больших размеров; при этом уменьшается количество избыточной служебной информации. Протокол MNP4 позволяет повысить скорость передачи за счет оптимизации фазы (режима) передачи данных (Data Phase Optimization), поскольку не требует передавать не изменяющийся заголовок для каждого нового пакета. Благодаря этому большая часть информационной пропускной способности канала используется для передачи данных.

MNP6 рассчитан на работу со скоростями от 300 до 9600 бит/с. Модем начинает работу на скорости 2400 бит/с и затем изменяет ее в зависимости от типа удаленного модема. Этот протокол предусматривает возможность автоматического переключения из полудуплексного режима в дуплексный и обратно.

MNP9 обеспечивает совместимость с протоколом модуляции V.32 и предусматривает процедуру сжатия, а также повышает эффективность передачи за счет реализации режима селективного повтора искаженных пакетов (ARQ типа SR).

MNP10 предназначен для обеспечения передачи данных при неблагоприятных или изменяющихся условиях на линии связи, динамическую подстройку уровня передачи и размера передаваемого пакета. MNP10 также имеет возможность изменения скорости передачи не только в сторону ее уменьшения, но и в сторону увеличения.

Стандарт V.42, принятый ITU-T в ноябре 1988 года, определяет процедуру LAPM (Link Access Procedure for Modems), схожую по возможностям с MNP4. Преимущества LAPM по сравнению с MNP4 заключаются в повышенной скорости передачи по плохим телефонным каналам и хорошей согласованности с другими стандартами, основанными на протоколе HDLC.

Согласно V.42 требуется реализация как процедуры LAPM, так и протокола MNP4, как альтернативного варианта повышения достоверности. Это означает, что модем V.42 может взаимодействовать с модемами типа MNP4. Однако при таком соединении не будут задействованы все возможности V.42. Во время установления связи модем V.42 проверяет, может ли удаленный модем работать согласно протокола V.42 или только по протоколу MNP4. При этом предпочтение отдается протоколу V.42. Таким образом, модем V.42 пытается использовать процедуры коррекции ошибок согласно V.42, и если это не получается, то производится попытка запустить MNP4. Если и эта попытка оказывается безуспешной, то устанавливается связь без коррекции ошибок.

Протоколы сжатия данных.

Протокол MNP5 реализует комбинацию адаптивного кодирования с применением кода Хаффмена и группового кодирования. При этом хорошо поддающиеся сжатию данные уменьшают свой исходный объем примерно на 50% и, следовательно, реальная скорость их передачи возрастает вдвое по сравнению с номинальной скоростью передачи данных модемом.

Протокол MNP7 использует более эффективный (по сравнению с MNP5) алгоритм сжатия данных и позволяет достичь коэффициента сжатия порядка 3:1. MNP7 использует улучшенную форму кодирования методом Хаффмена в сочетании с Марковским алгоритмом прогнозирования для создания кодовых последовательностей минимально возможной длины. Марковский алгоритм может предсказывать следующий символ в последовательности, исходя из появившегося предыдущего символа.

В настоящее время методы сжатия данных , включенные в протокол MNP5 и MNP7, целенаправленно заменяются на метод, основанный а алгоритме словарного типа Лемпеля-Зива-Уэлча (LZW - алгоритме). LZW - алгоритм имеет два главных преимущества:

    обеспечивает достижение коэффициента сжатия 4:1 файлов с оптимальной структурой;

    LZW - метод утвержден ITU-T как составная часть стандарта V.42bis.

Алгоритм сжатия, определяемый стандартом V.42bis, весьма гибок. К параметрам, значения которых могут быть согласованы между модемами, относятся: максимальный размер кодового слова, общее число кодовых слов, размер символа, число символов в алфавите и максимальная длина последовательности. Кроме того алгоритм осуществляет мониторинг входного и выходного потоков данных для определения эффективности сжатия. Если сжатия не происходит или они невозможно (в силу природы передаваемых данных), то алгоритм прекращает свою работу. Это свойство обеспечивает лучшие рабочие характеристики при передаче файлов, которые уже были сжаты (заархивированы) или которые не поддаются сжатию.

Приложение 1.

Принципы построения и функционирования сети 100VG-AnyLan.

    Скорость передачи данных 100 Мбит/сек.

    В сети используется метод доступа Demand Priority (приоритет запросов). Существует два класса запросов:

    обычный;

    приоритетный.

Сначала концентратор обслуживает приоритетные запросы, а затем, когда все приоритетные запросы будут обслужены, обрабатывает обычные запросы. Если присутствуют несколько приоритетных запросов, то концентратор обслуживает тот, который поступил на порт с минимальным номером. Если обычный запрос не будет обработан в течение 255 ms, то он переводится в разряд приоритетных.

3. В сети может быть не более 1024 узлов. Для обеспечения удовлетворительных характеристик сети желательно иметь 255 узлов.

НВП 3 категории

НВП 5 категории

ВОК

Длина луча

100

150

1000

Количество лучей

6

6

6

Максимальная длина сети

600

900

5000

Концентраторы бывают для ЭВП (DB-9), НВП (Rj-45), ВОК (ST/SC)

Приложение 2.

Принципы построения и функционирования сети 10Base2.

    Скорость передачи данных 10 Мбит/сек.

    Метод доступа МДКН/ОК.

    Основные компоненты сети:

- повторитель;

- тонкий коаксиальный кабель RG-58, диаметр = 0,6 мм, волновое сопротивление 50 Ом;

- Т-коннекторы;

- терминатор.

4. Между любыми двумя точками сети может быть не более 5 шинных сегментов (4 повторителей).

    Шинный сегмент имеет длину не более 185 метров.

    К шинному сегменту следует подключать не более 30 узлов.

    Минимальное расстояние между соседними Т-коннекторами 2,5 метров. Между любыми двумя Т-коннекторами расстояние должно быть кратно 2,5 метрам.

    Между любыми двумя узлами расстояние не должно превышать 925 метров.

    Один из терминаторов на конце обязательно заземляется.

    В сети не должно быть колец.

Приложение 3.


Принципы построения и функционирования сети 10BaseT.

    Скорость передачи данных 10 Мбит/сек.

    Метод доступа МДКН/ОК.

    Основные компоненты сети:

- концентратор (имеет 8, 6, 12, 24, 48, 72 портов);

- неэкранированная витая пара 3 категории;

- сетевые адаптеры с разъемом Rj-45;

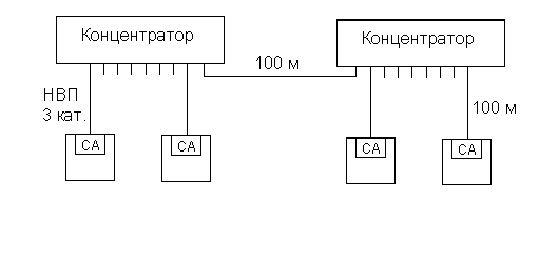

    Длина луча в сети не более 100 метров.

    Между любыми двумя узлами сети может быть не более 5 шинных сегментов (4 повторителей).

    Между любыми двумя узлами расстояние не должно превышать 500 метров.

    В сети не должно быть колец.

Типы концентраторов:

    концентраторы с фиксированным числом портов;

    концентраторы с фиксированным числом портов с SNMP - управлением;

    стековые концентраторы;

    стековые концентраторы с SNMP - управлением;

    модульные концентраторы (в каркас устанавливаются модули и каждый модуль имеет определенное число и тип портов);

    концентраторы-мосты (имеется блок, позволяющий подключать локальную сеть через НВП или коаксиальный кабель);

    Концентраторы-маршрутизаторы (имеется несколько выходов для подключения различных сетей);

    концентратор - удаленный мост;

    концентратор - удаленный маршрутизатор.

Приложение 4.

Принципы построения и функционирования сети Token-Ring.

    Основные компоненты сети:

    S-TAU, устройства доступа узлов к кольцу;

    LAU, разветвители;

    TCR (Token-Ring Copper Repeater), усилители-повторители, которые при необходимости устанавливаются в порты RI и RO;

    TLR (Token-Ring Lobe Repeater), усилители-повторители, с помощью которых увеличивается расстояние между узлом сети и S-TAU;

    экранированная витая пара;

    Скорость передачи данных 16 Мбит/сек.

    Устройства доступа соединяются в кольцо так, что RO соединяется с RI.

    В кольце может находиться до 12 устройств доступа (устройства доступа 8-портовые).

    В сети может быть не более 255 узлов.

    Максимальная длина луча без использования усилителей - повторителей не должна превышать 100 метров. Если используются усилители - повторители, устанавливаемые в порты RI и RO, то длина луча не должна превышать 350 метров.

    LAU-2 можно соединять друг с другом последовательно 1 раз. LAU-4 друг с другом и с LAU-2 не соединяются.

    Устройства доступа подключаются к электросети. LAU к электросети не подключаются.

    При наличии нескольких устройств доступа они должны быть соединены в кольцо.

    Если в сети используется одно устройство доступа, то его порты ни с чем не соединяются, а в них устанавливаются заглушки.

Основные протоколы модуляции.

Протоколы V.21, Bell 103j. Основой рекомендации ITU-T V.21 послужил протокол Bell 103j, разработанный американской фирмой AT&T. Протокол V.21 является дуплексным и использует частотную модуляцию и частотное разделение каналов. Полоса частот телефонного канала тональной частоты делится на два подканала. Один из них (нижний) используется вызывающим модемом для передачи своих данных, а другой (верхний) - для передачи информации от отвечающего модема. Этот протокол применяется в высокоскоростных протоколах на этапе установления соединения. Данный протокол также используется для передачи управляющих команд при факсимильной связи. Протокол Bell 103j соответствует протоколу V.21 с точностью до используемых частот.

Протоколы V.22, V.22bis. Протокол V.22 является дуплексным протоколом модуляции, предусматривающего использование относительной фазовой модуляции при частотном разделении каналов передачи взаимодействующих модемов. Нижний подканал, как и в протоколе V.21, использует вызывающий модем. Он передает на несущей частоте 1200 Гц. Отвечающий модем использует частоту передачи 2400 Гц. Протокол предусматривает два режима модуляции - относительная фазовая модуляция и двукратная относительная фазовая модуляция. В первом случае скорость передачи достигает 600 бит/с, а во втором - 1200 бит/с. Рекомендация V.22bis совпадает с V.22 по значениям несущих частот и скорости модуляции. Предусматриваются два режима модуляции - четырехпозиционная и шестнадцатипозиционная квадратурная модуляция с передачей двух и четырех бит на один сигнальный отсчет. Скорость передачи может быть 1200 и 2400 бит/с.

Протокол V.23. Рекомендация V.23 описывает способ передачи информации по коммутируемым каналам со скоростью 600 и 1200 бит/с с частотной модуляцией. Более высокие скорости по сравнению с протоколом V.21, достигаются за счет полудуплексного режима передачи. В этом случае как вызывающим так и отвечающим модемами используется вся полоса частот телефонного канала, но в разные моменты времени. Данный протокол практически вышел из употребления и его использует далеко не каждый модем. Благодаря простоте, высокой помехоустойчивости, приличной скорости он стал стандартом для некоторых нестандартных модемов. Протокол V.23 нашел применение в пакетных радиомодемах, использующихся совместно с КВ и УКВ радиостанциями.

Протоколы V.26, V.26bis, V.26ter. Все три протокола используют одинаковый вид модуляции - двукратную относительную фазовая модуляцию. Частота несущей равна 1800 Гц, скорость модуляции - 1200 Бод. V.26 обеспечивает дуплексную передачу данных только по четырехпроводным выделенным линиям. V.26bis является полудуплексным протоколом, предназначенным для работы по двухпроводным коммутируемым линиям. А протокол V.26ter, благодаря реализации технологии эхоподавления и адаптивной коррекции фазовых искажений, обеспечивает полнодуплексную передачу по коммутируемым двухпроводным линиям. Протоколы V.26 и V.26bis могут работать в асимметричном дуплексном режиме со скоростью 75 бит/с в соответствии с протоколом V.23. Все три протокола обеспечивают скорость передачи информации 2400 бит/с при использовании двукратной относительной фазовой модуляции, а V.26bis и V.26ter работают также на скорости 1200 бит/с при использовании двухпозиционной относительной фазовой модуляции.

Протокол V.32. Протокол V.32 основывается на модификации квадратурной амплитудной модуляции и предполагает полнодуплексную передачу по двухпроводным телефонным каналам. Это означает, что модемы V.32 должны реализовывать функцию эхоподавления. Значение несущей - 1800 Гц. Имеется возможность поддержки асинхронного режима передачи. Скорость передачи данных - 9600, 4800, 2400 бит/с.

Протокол V.32bis. Протокол модуляции V.32bis разработан для обеспечения передачи данных со скоростью до 14400 бит/с по двухпроводным коммутируемым и выделенным телефонным каналам. Данный протокол принят в качестве стандарта ITU-T в 1991 году. В данном протоколе реализована возможность эхоподавления. Значение несущей - 1800 Гц. Скорость передачи данных - 14400, 1200, 9600, 7200, 4800 бит/с. В течение процедуры связи происходит обмен управляющими последовательностями и выбор скорости передачи. Режим асимметричной передачи не поддерживается, то есть скотрости передачи и приема каждого взаимодействующего модема должны быть одинаковы.

Протокол V.33. Протокол V.33 предназначен для обеспечения дуплексной связи по четырехпроводным выделенным каналам на частоте 1800 Гц и со скоростью модуляции 2400 Бод. Протокол предусматривает подключение мультиплексора на входе модема, благодаря чему возможна организация нескольких каналов со скоростями 12000, 9600, 7200, 4800 и 2400 бит/с в одном групповом потоке 14400 бит/с.

Протоколы V.34, V.34+, V.Fast. Рекомендация V.34 была принята ITU-T 20 сентября 1994 года. Она регламентирует процедуры передачи данных по коммутируемым телефонным каналам со скоростями до 28800 бит/с. Модем, соответствующий V.34, называют «модемом, обеспечивающим передачу данных со скоростью до 28800 бит/с, для использования в коммутируемой сети общего пользования и на двухточечных двухпроводных выделенных каналах телефонного типа». До принятия этой рекомендации многие производители пользовались промежуточной рекомендацией V.Fast, которая не предусматривала большого числа нововведений, однако позволяла передавать данные со скоростью 18800 бит/с. Скорость передачи данных выбирается из множества допустимых значений в диапазоне от 2400 до 28800 бит/с с шигом 2400 бит/с. Таким образом возможен выбор 12 значений, а также изменение скорости передачи в процессе сеанса связи. В отличие от более ранних протоколов, скорость модуляции не является фиксированной величиной. Рекомендация предусматривает 6 скоростей модуляции, равных 2400, 2743, 2800, 3000, 3200 и 3429 символам в секунду. Для достижения большей скорости передачи необходимо выбирать большее значение скорости модуляции. Нововведение протокола V.34 в области организации дуплексной связи заключается в его асимметричности по многим параметрам. Передача данных между двумя модемами V.34 может осуществляться не только с разными скоростями, но и на разных несущих частотах.

Таким образом, рекомендация V.34 реализует системный подход к решению проблемы помехоустойчивости. Поэтому модем V.34 может работать с большей скоростью, чем другие на каналах того же качества.

В рекомендации V.34 предусмотрена возможность передачи данных со скоростью 33,6 Кбит/с, однако юридически она была закреплена в виде поправки к стандарту в октябре 1996 года. Модемы, поддерживающие такую скорость называют модемами V.34+ или V.34bis.

Факс-протоколы модуляции.

Протоколы V.27, V.27bis, V.27ter. Из протоколов V.27, V.27bis, V.27ter два первых предназначены для использования на четырехпроводных выделенных линиях, а V.27ter - на двухпроводных коммутируемых каналах связи. В протоколах применяется относительная фазовая модуляция с частотой несущей 1800 Гц. Возможна работа на скоростях 2400 и 4800 бит/с. Протокол V.27bis позволяет организовать полнодуплексную передачу на четырехпроводных линиях и полудуплексную на телефонных каналах с двухпроводным окончанием. Протокол V.27ter предусматривает использование автоматического адаптивного корректора.

Протокол V.29. Протокол V.29 предусматривает возможность работы со скоростями 9600, 7200 и 4800 бит/с по четырехпроводным выделенным телефонным каналам. Частота несущей равна 1700 Гц, а скорость модуляции - 2400 Бод. Применена квадратурная амплитудная модуляция. Данный протокол предусматривает возможность многоканальной передачи, то есть можно организовать передачу по четырем каналам со скоростью 2400 бит/с.

Протокол V.17. Протокол V.17 является самым скоростным факс-протоколом модуляции. По своим параметрам он похож на V.32bis. Частота несущей 1800 ГЦ, а скорость модуляции - 2400 Бод. Информационная скорость передачи может быть 7200, 9600, 12000 и 14400 бит/с.

Фирменные протоколы модуляции.

Протокол V.32terbo. Данный протокол был разработан фирмой АТ&T. Он опубликован и доступен разработчикам модемов. За исключением модемов фирмы АТ&T данный протокол реализован в большинстве модемов корпорации MultiTech и некоторых модемах фирмы U.S.Robotics. Протокол V.32terbo предусматривает более развитые технические решения, чем те, которые предусмотрены в V.32bis: технология эхоподавления, модуляция с решетчатым кодированием. В данном протоколе скорость модуляции принята равной 2400 Бод, а несущая частота 1800 Гц. Скорости передачи данных достигают 16800 и 19200 бит/с. Модемы V.32terbo предъявляют жесткие требования к качеству используемого телефонного канала. Так, для устойчивой работы на скорости 19200 бит/с необходимо, чтобы отношение сигнал/шум в канале было не менее 30 дБ.

Протокол ZyX. Данный протокол разработан корпорацией ZyXEL Communications и реализован в ее собственных модемах. Протокол обеспечивает скорости передачи 16800 и 19200 бит/с. Предусмотрено применение технологии эхоподавления и модуляции решетчатым кодом несущего колебания с частотой 1800 Гц. Скорость модуляции 2400 Бод сохраняется лишь для скорости передачи 16800 бит/с. Скорость 19200 бит/с обеспечивается за счет повышения модуляционной скорости до 2743 Бод.

Протоколы HST, RHST. Протокол HST (High Speed Technology) разработан компанией U.S.Robotics и реализован в ее модемах серии Courier. Это асимметричный дуплексный протокол с частотным разделением каналов. Основной канал обеспечивает скорости передачи 4800, 7200, 9600, 1200, 14400 и 16800 бит/с. Скорость передачи по обратному каналу может составлять 300 и 450 бит/с. Скорость модуляции равна 2400 Бод. Применены сигнально-кодовые конструкции на основе решетчатого кодирования. Протокол HST относительно прост и помехоустойчив, так как отсутствует взаимное влияние встречных каналов передачи и не требуется эхо-компенсация. Протокол HST позволяет подстраивать скорость передачи под текущее качество используемого телефонного канала. Отечественное расширение протокола HST, носящее название RHST отличается от базового варианта следующими характеристиками:

    максимальная скорость передачи повышена до 21600 бит/с;

    на скоростях 16800 бит/с и ниже используется более устойчивый вид модуляции сигнала;

    введен режим расширенного управления скоростью передачи.

Протокол RHST поддерживается только модемами Русский Курьер 21600.

Протоколы PEP, TurboPEP. Протоколы семейства PEP (Packetized Ensamble Protocol) разработаны фирмой Telebit и реализованы в ее модемах серий TrailBlaizer (PEP) и WorldBlaizer (TurboPEP). Данные протоколы являются полудуплексными. Согласно этим протоколам для обеспечения высокоскоростной передачи полоса пропускания канала тональной частоты разбивается на множество узкополосных частотных подканалов, в каждом из которых происходит независимая передача порции бит из общего двоичного потока. Такие протоколы называют многоканальными, параллельными или протоколами с множеством несущих. Максимальная скорость передачи по протоколу РЕР составляет 19200 бит/с. Протокол TurboPEP за счет увеличения числа частотных подканалов может обеспечивать скорость передачи до 23000 бит/с.

Характеристики протоколов модуляции.

Рекомендация

Скорость модуляции, Бод

Скорость передачи, бит/с

Режим передачи

Дуплекс / полудуплекс

Тип линии

V.17 (fax)

2400

14400, 1200, 9600, 7200

Синхр.

ПДП

Комм.

V.21

300

300

Любой

ДПЛ

Комм., Выдел.

V.22

600

1200, 600

Любой

ДПЛ

Комм., Выдел.

V.22bis

600

2400, 1200

Любой

ДПЛ

Комм.

V.23

1200, 600

1200, 600

Любой

ДПЛ

Комм.

V.26

1200

2400

Любой

ДПЛ

Выдел.

V.26bis

1200

2400, 1200

Синхр.

ДПЛ

Комм.

V.26ter

1200

2400, 1200

Синхр.

ДПЛ

Комм.

V.27 (fax)

1600

4800

Любой

Любой

Выдел.

V.27bis (fax)

1200, 1600

4800, 2400

Синхр.

Любой

Выдел.

V.27ter (fax)

1200, 1600

4800, 2400

Синхр.

ПДП

Комм.

V.29 (fax)

2400

9600, 7200, 4800

Синхр.

Любой

Выдел.

V.32

2400

9600, 4800, 2400

Синхр.

ДПЛ

Комм.

V.32bis

2400

14400, 1200, 9600, 7200, 4800

Синхр.

ДПЛ

Комм.

V.32terbo

2400

19200, 16800

Синхр.

ДПЛ

Комм.

V.33

2400

14400, 12000

Синхр.

ДПЛ

Выдел.

V.34

2400, 2743, 2800, 3000, 3200, 3429

28800, 26400, 24000, 21600, 19200, 16800, 14400, 1200, 9600, 7200, 4800, 2400

Синхр.

ДПЛ

Комм., Выдел.

V.34bis (V.34+)

33600

Синхр.

ДПЛ

Комм., Выдел.

Bell 103j

300

300

Любой

ДПЛ

Комм.

Bell 202

1200

Любой

ДПЛ

Комм., Выдел.

Bell 208

4800

ДПЛ

Комм.

Bell 212a

1200

ДПЛ

Комм.

HST

2400

300, 450|4800, 7200, 9600, 1200, 14400, 16800

Синхр.

Ассим. ДПЛ

Комм.

ZyX

2400, 2743

7200, 9600, 12000, 14400, 16800, 19200

Синхр.

ДПЛ

Комм.

PEP

511x2...6x2...6

19600

Синхр.

ДПЛ

Комм.

Выбор операционных систем.

Хотя аппаратное обеспечение играет огромную роль в обеспечении нормального функционирования банковской компьютерной системы, но также немалую роль играет программное обеспечение, в частности операционные системы, устанавливаемые на файловых серверах и рабочих станциях. Выбор программного обеспечения требует детального анализа по многим параметрам работы, так как именно от операционной системы зависит и надежность работы интерсети и ее производительность.

В настоящее время к сетевой ОС предъявляются следующие основные требования:

    масштабируемость;

    возможность обслуживать сложную сеть предприятия;

    совместимость с различными программными и аппаратными средствами;

    обеспечение информационной безопасности.

Чтобы оценить, насколько ведущие сетевые ОС удовлетворяют этим требованиям рассмотрим:

    Windows NT Server 4.0 корпорации Microsoft;

    IntranetWare фирмы Novell;

    OS/2 Warp Server SMP 4.0 корпорации IBM;

    Solaris 2.5.1 фирмы SunSoft;

    Vines 7.0 фирмы Banyan.

Сетевые операционные системы: результаты тестирования.

Критерий оценки

Значимость критерия, %

IntranetWare фирмы Novell

Solaris 2.5.1 фирмы SunSoft

Windows NT Server 4.0 корпорации Microsoft

OS/2 Warp Server SMP 4.0 корпорации IBM

Администрирование

20

4

3

3

3

Поддержка сети масштаба предприятия

20

3,5

3

2,5

3

Совместимость и поддержка клиентских ОС

10

3

2,5

4

3

Возможности работы в качестве сервера приложений

10

2,5

5

4

3

Возможности служб файлов и печати

10

4,5

2,5

4

3,5

Стратегические перспективы

10

3,5

4,5

4,5

2,5

Возможности работы в Internet и интрасетях

10

3

5

3,5

3,5

Возможности удаленного доступа

5

3

3

3,5

3

Стоимость

5

3,5

3

4

3

Итоговая оценка

3,48

3,45

3,48

3,05

Сравнительные характеристики наиболее распространенных операционных систем приведена в таблице 1.

Как видно из результатов сравнения на сегодня не существует единственной сетевой ОС, которая бы удовлетворяла всем потребностям гетерогенных корпоративных сетей, из-за чего возрастает стоимость из развертывания.

Необходимо выделить наиболее важные параметры по которым мы будем производить отбор ОС. Для файлового сервера в центральном офисе таким параметром является выбранная нами аппаратная база. Мы должны выбирать из тех ОС, которые поддерживают платформу Digital Equipment Corporation AlphaServer 4000А. Такой операционной системой является Windows NT Server 4.0 корпорации Microsoft. Данная операционная система отличается отличной поддержкой оборудования, что немаловажно для интерсети, где используется разное оборудование различных фирм-производителей. Также Windows NT поддерживает симметричную многопроцессорную обработку, что позволяет эффективно использовать ее на многопроцессорных машинах. В данной операционной системе также реализована поддержка RAID - систем, что избавляет от затрат на покупку дополнительного программного обеспечения.

В удаленных офисах на файловых серверах можно установить сетевые операционные системы IntranetWare фирмы Novell. ОС IntranetWare является хоро­шим сервером для больших ра­бочих групп или для сервиса совместного использования файлов и принтеров масштаба отдела предприятия, посколь­ку она быстра, имеет средства сжатия данных, способна квотировать дисковое простран­ство и совместима с многочис­ленными офисными приложе­ниями. IntranetWare может быть неплохой платформой для приложений масштаба ра­бочих групп, например таких, как небольшие базы данных Oracle и Lotus Notes. Кроме того, менее притязательные требования IntranetWare к оборудованию делают ее при­влекательной для организации, которые не имеют финансовых ресурсов, чтобы модернизиро­вать свои серверы до уровня, необходимого для работы под управлением Windows NT.

Выбор программного обеспечения рабочих станций тоже важен для обеспечения нормальной работы сети.

Сравнение одноранговых сетевых ОС.

Параметры сравнения

OS/2 Warp

Connect 4.0

Windows NT

Workstation 4.0

Windows 95

Пользовательский интерфейс

5

4

4

Автоматизация заданий

5

2

2

Качество обслуживающих программ

4

4

4

Перенастраиваемость пользовательского интерфейса

4

3

3

Служба передачи сообщений

4

4

4

Удаленный доступ

4

5

4

Диапазон и качество протоколов

4

4

4

Управление файлами и печатью

4

4

4

Защищенность информации

4

5

3

Конфигурация узла (ПО рабочей станции)

5

5

5

Дистанционное управление

5

5

5

Службы ОС

5

5

4

Диапазон и качество интерфейса прикладного ПО

4

4

4

Переносимость приложений

5

5

3

Инсталляция ПО ОС

3

4

4

Модернизация ПО

4

4

4

Встроенная поддержка аппаратуры

4

4

4

Учебник

4

4

4

Документация

3

3

3

Оперативная помощь

4

4

5

Режим PnP

+

-

+

Минимальные аппаратурные требования:

CPU

RAM

HDD

486

12 Mb

200 Mb

P-60

16 Mb

120 MB

486

8 Mb

40 MB

Рекомендуемая конфигурация: CPU

RAM

P-100

20 Mb

P-100

32 Mb

P-100

16 MB

Итоговая оценка

4,2

4,1

3,85

На рабочих станциях устанавливаем операционные системы Windows NT Workstation 4.0. Эта операционная система будет обеспечивать совместимость с операционными системами на файловых серверах и обеспечивать надежную и эффективную работу в сети.

Сравнительные характеристики сетевых операционных систем.

Характеристика

Banyan Vines 7.0

IBM OS/2 Warp Server SMP 4.0

MS Windows NT Server 4.0

Novell Intranet-

Ware

SunSoft Solaris 2.5.1

Ядро ОС

Максимальная поддерживаемая емкость ОЗУ, Гбайт

0,256

4

4

4

30 (SPARC), 4 (x86)

Максимальное число процессоров, поддерживаемых в режиме SMP

2

64

32

32

64

Тип поддерживаемых процессоров

Intel x86

Intel x86

Intel x86, MIPS, Digital Alpha, PowerPC

Intel x86

Ultra SPARC/

SPARC, Intel x86

Разрядность ОС

32

32

32

32

32 (64 – средства I/O)

Качество поддержки оборудования

Хорошее

Хорошее

Отличное

Отличное

Среднее

Сетевые и транспортные протоколы

Vines-IP, TCP/IP

NetBIOS,

IPX/SPX

TCP/IP,

IPX,

NetBEUI

IP, IPX, AppleTalk, NetBIOS

TCP/IP

Автоматическое распознавание оборудования

·

·

·

·

Ограничено

Поддержка устройств PC Card

·

·

·

·

·

Разделение файлов и принтеров

Максимальный размер тома

16 Гбайт

1 Тбайт

Практически не ограничен

32 Тбайт

Практически не ограничен

Поддерживаемые прикладные протоколы

SMB, NFS

SMB, NCP

SMB

HTTP, NCP (NFS,SMB, FTP дополн.)

NFS (SMB, NCP дополнительно)

Возможность автоматической загрузки драйвера принтера на клиентскую станцию

°

Полуавтоматическая

·

°

°

Максимальное число файлов на томе

Не ограничено

Н/д

Не ограничено

16 млн.

Не ограничено

Максимальный размер файла

2 Гбайт

2 Гбайт

17000 Тбайт

4 Гбайт

1 Тбайт

Поддерживаемые файловые системы

Фирменная, на основе Unix

FAT, HPFS

FAT,

NTFS

FAT, NTFS, AFP, HPFS

NFS,

ISO 9660

Сжатие файлов

°

С помощью продукта третьей фирмы

·

·

·

Выделение дискового пространства субблоками малого размера

°

°

°

·

·

Максимальное число томов

150

128

25

64

Практически не ограничено

Возможность автоматической миграции файлов

°

·

°

·

°

Характеристика

Banyan Vines 7.0

IBM OS/2 Warp Server SMP 4.0

MS Windows NT Server 4.0

Novell Intranet-

Ware

SunSoft Solaris 2.5.1

Предоставляемые услуги

Обнаружение и удаление вирусов

С помощью продукта третьей фирмы

Собственное средство, продукт третьей фирмы

С помощью продукта третьей фирмы

С помощью продукта третьей фирмы

С помощью продукта третьей фирмы

Инвентаризация программного и аппаратного обеспечения

·

·

С помощью продукта третьей фирмы

ManageWise

Факультативная

Копирование данных сервер - сервер

°

·

·(ограниченное)

Бета - версия

Факультативная

Средства обеспечения отказоустойчивости

Поддержка кластеров

°

Н/д

С помощью продукта третьей фирмы

· (SFT-3)

·(две машины)

Программно-реализуемые уровни RAID

°

0,1

0,1,5

0,1

0,1,5 (с помощью факультативных средств)

Перезапись данных из плохих секторов

·

·

·

·

Факультативная

Резервное копирование

·

·

·

(Основные операции)

· (но ограничено)

Факультативная

Копирование данных с рабочих станций

·

·

°

·

·

Безопасность

Сертификация по классу С2

·

При использовании продуктов третьих фирм

·

°

·

Гибкость администрирования

·

небольшая

Ограничена рамками домена

высокая

отличная

Кодирование дисковой памяти

С помощью продукта третьей фирмы

·

С помощью продукта третьей фирмы

·

·

Ограничение числа одновременных сеансов для одного пользователя

·

·

·

·

°

Ограничение срока действия пользовательского бюджета

·

·

·

·

·

Принудительное периодическое изменение пароля

·

·

·

·

·

Ограничение входа в сеть по времени

·

·

·

·

·

Шифрование паролей

· (фирменное)

·

·

·

·

Характеристика

Banyan Vines 7.0

IBM OS/2 Warp Server SMP 4.0

MS Windows NT Server 4.0

Novell Intranet-

Ware

SunSoft Solaris 2.5.1

Контроль доступа к принтерам

·

·

·

·

·

Службы имен и справочников

Основной элемент и/или структура

StreetTalk, распределенная, иерархическая, три уровня имен

Домены, DCE (с помощью добавочного продукта)

Доверенные домены

NDS

NIS/NIS+

Эффективность управления сетью масштаба предприятия

·

·

°

·

·

Совместимость с Х.500

·

°

°

·

·

Поддержка DCE

°

·

°

°

·

Сервер имен NetBIOS

Н/д

Третьей фирмы

·

°

Третьей фирмы

ОС, поддерживаемые службой имен и справочника

VINES, Windows NT, AIX, HP-UX, Solaris, SCO,

Linux

Unix,

AIX,

OS/2,

Windows NT

Windows NT Server

NetWare 4.x,

IntranetWare,

SCO, Unix

Solaris

Коммуникационные возможности

Поддержка телефонной сети

·

·

·

·

С помощью продукта третьей фирмы

Совместное использование модемов

·

°

·

·

°

Служба удаленного доступа (используемые протоколы)

· (VINES-IP, TCP/IP)

·(SLIP)

·(PPP)

·(PPP, SLIP)

·(PPP, SLIP)

Поддержка факса

С помощью продукта третьей фирмы

·

°

С помощью продукта третьей фирмы

°

Клиентское ПО

DOS

·

·

·

·

Продукт третьей фирмы

Windows 3.1 / WFW

·

·

·

·

--//--

Windows 95

·

·

·

·

--//--

Windows NT 3.51 и 4.0

·

·

·

·

--//--

OS/2

·

·

·

·

--//--

Macintosh

·(только 7.х)

·(факультативное)

·

·

--//--

Unix

Продукт третьей фирмы

Shareware

Продукт третьей фирмы

Факультативное

·

Объем ОЗУ, занимаемый клиентом DOS, Кбайт

100

150

150

4 с 32-разрядным клиентским ПО

Н/д

Поддержка бездисковых рабочих станций

·

·

·

·

·

Характеристика

Banyan Vines 7.0

IBM OS/2 Warp Server SMP 4.0

MS Windows NT Server 4.0

Novell Intranet-

Ware

SunSoft Solaris 2.5.1

Поддержка управления компьютерами пользователей

·

·

·(профили, системная политика)

NAL

Факультативное

Администрирование

Администрирование сетевых ресурсов с консоли сервера

·

·

·

Ограниченное

·

Средства администрирования с графическим интерфейсом

·

·

·

·

·

Возможность выполнения всех функций с помощью одной утилиты

·

°

°

·

Факультативное

Клиентские ОС, совместимые с графическими утилитами управления

·

OS/2

Windows 95, NT

Windows 3.x, 95, NT, OS/2

Solaris

Стеки протоколов для клиентских ОС

DOS

Vines-IP, PCP/IP

NetBIOS

NetBEUI, TCP/IP

NetBIOS, TCP/IP,

IPX

Продукт третьей фирмы

OS/2

Vines-IP, PCP/IP

NetBIOS

NetBEUI, TCP/IP

IPX, TCP/IP

Продукт третьей фирмы

Macintosh

AppleTalk

AppleTalk (факультативно)

AppleTalk

IPX, TCP/IP, AppleTalk

Продукт третьей фирмы

Клиент NFS

TCP/IP

Через добавочный продукт

Третьей фирмы

IPX

TCP/IP

Windows NT

Vines-IP, PCP/IP

NetBIOS

NetBEUI, TCP/IP, IPX

IPX, TCP/IP, NetBIOS

Продукт третьей фирмы

Windows 95

Vines-IP, PCP/IP

NetBIOS

NetBEUI, TCP/IP, IPX

IPX, TCP/IP, NetBIOS

Продукт третьей фирмы

ЦЕНА ($)

29952, 79954, 99955, 149956, 279957, 499958.

Warp Server Base 901 (на 4 пользователя); Warp Server Advanced 1904 (на 4 пользователя)

946 (лицензия на сервер и 5 клиентов); 771 (лицензия на 20 пользователей)

8801, 16482, 29703, 40154, 56245, 160456, 200007, 385808

н/д

Примечания: · - есть, ° - нет, н/д - нет данных, 1 - на 5 пользователей, 2 - на 10 пользователей, 3 - на 25 пользователей, 4 - на 50 пользователей, 5 - на 100 пользователей, 6 - на 250 пользователей, 7 - на 500 пользователей, 8 - на 1000 пользователей.

Московский Государственный Технический Университет

им. Н.Э. Баумана

Факультет: Инженерный Бизнес и Менеджмент

Курсовая работа

по предмету:

«Вычислительные комплексы и сети»

Группа: ИБМ5-61

Студент: Струц В.А.

Москва, 1998 года.
