Иркутский государственный унверситет

Иркутск

2003

Порядок производства топографо-геодезических и картографических работ. Рассмотрение, регистрация проектов и программ на производство топографо-геодезических и картографических работ. Внутриведомственные контроль и приемка работ.

Введение

В период с 4 августа по 12 сентября 2003 года я проходил производственную практику в ООО «______________». В указанный период я выполнял обязанности менеджера сервисной службы.

Компания занимается геодезическими и картографическими работами, оформлением документов о межевании, постановкой земельных участков на государственный кадастровый учет, оказывает консультации по земельным вопросам (природа, экология, экономика, право), сопровождает сделки с земельными участками.

Основными услугами, оказываемыми компанией являются геодезические и картографические работы. В данной сфере деятельности используются следующие основные понятия:

геодезия - область отношений, возникающих в процессе научной, технической и производственной деятельности по определению фигуры, размеров, гравитационного поля Земли, координат точек земной поверхности и их изменений во времени;

картография - область отношений, возникающих в процессе научной, технической и производственной деятельности по изучению, созданию и использованию картографических произведений, главной частью которых являются картографические изображения;

деятельность в области геодезии и картографии (геодезическая и картографическая деятельность) - научная, техническая, производственная и управленческая деятельность в области геодезии и картографии;

геодезические и картографические работы - процесс создания геодезических и картографических продукции, материалов и данных;

картографо-геодезический фонд - совокупность материалов и данных, созданных в результате осуществления геодезической и картографической деятельности и подлежащих длительному хранению в целях их дальнейшего использования.

Геодезическая и картографическая деятельность

Геодезическая и картографическая деятельность, исходя из назначения выполняемых работ, включает в себя:

геодезические и картографические работы федерального назначения, результаты которых имеют общегосударственное, межотраслевое значение;

геодезические и картографические работы специального (отраслевого) назначения, необходимость проведения которых определяется потребностями субъектов Российской Федерации, муниципальных образований, отдельных отраслей, граждан и юридических лиц.

Порядок производства топографо-геодезических и картографических работ

Топографо-геодезические и картографические работы на территории Российской Федерации могут выполняться любыми предприятиями только при наличии лицензий, выдаваемых в соответствии с пунктом 7 Положения о государственном лицензировании топографо-геодезической и картографической деятельности в Российской Федерации, утвержденного постановлением Совета Министров - Правительства Российской Федерации от 11 октября 1993 г. №1025, органами государственного лицензирования - Роскартографией или ее инспекциями госгеонадзора.

Лицензия предоставляет право предприятиям осуществлять указанные в ней виды и объемы топографо-геодезических и картографических работ, а также возлагает на предприятия ответственность за качество выполняемых ими видов таких работ.

Топографо-геодезические и картографические работы для создания топографических карт и планов всех масштабов производят предприятия Роскартографии.

Другие предприятия могут выполнять топографо-геодезические работы на площади до 10 кв. км и линейные изыскания независимо от их протяженности, а также картографические работы по составлению тематических и специальных карт и планов.

В отдельных случаях, при соответствующем обосновании и только по разрешению Роскартографии, другие предприятия могут выполнять топографо-геодезические работы по конкретным участкам (объектам) на площадях более 10 кв.км.

Предприятия на основании пункта 7 Положения о Федеральной службе геодезии и картографии России, утвержденным постановлением Правительства Российской Федерации от 27 декабря 1992 г. №1001, обязаны выполнять топографо-геодезические и картографические работы в соответствии с требованиями общеобязательных нормативно-технических и методических актов и документов Роскартографии или ведомственных нормативно-технических документов, утвержденных (согласованных) Роскартографией.

Министерства и ведомства, разрабатывающие отраслевые технические инструкции, нормы и правила, другие нормативные документы на производство топографо-геодезических и картографических работ, после утверждения (согласования) их Роскартографией информируют Центральный картографо-геодезический фонд (ЦКГФ) об их издании и резервируют ему приобретение не менее 50 экземпляров для использования инспекциями госгеонадзора.

Роскартография, в свою очередь, своевременно информирует заинтересованные министерства и ведомства о введении в действие новых нормативных актов, касающихся производства топографо-геодезических и картографических работ.

Министерства и ведомства, которым необходимо выполнить силами предприятий Роскартографии топографо-геодезические и картографические работы, за счет республиканского бюджета Российской Федерации представляют в Роскартографию заявки на их выполнение до 1 мая года, предшествующего выполнению этих работ.

Заявки предприятий на выполнение топографо-геодезических работ по договорам направляются непосредственно в предприятия Роскартографии согласно установленным для них территорий деятельности.

До начала производства полевых топографо-геодезических работ предприятия обязаны зарегистрировать свои производственные подразделения в местных органах власти, предъявив при этом копию заявления-регистрации на производство топографо-геодезических работ.

Рассмотрение, регистрация проектов и программ на производство топографо-геодезических и картографических работ

1. Топографо-геодезические и картографические работы могут производиться предприятиями только после рассмотрения и регистрации технических проектов или программ на каждый конкретный объект работ в инспекциях госгеонадзора или органах архитектуры и градостроительства.

2. Инспекции госгеонадзора осуществляют рассмотрение и регистрацию технических проектов или программ, а также выдачу разрешений на производство топографо-геодезических работ (в том числе на работы по обновлению и корректуре топографических съемок), выполняемых на участках (объектах) независимо от их площади и при линейных изысканиях любой протяженности.

Инспекции госгеонадзора могут делегировать краевым, областным, районным и городским органам архитектуры и градостроительства право регистрации и выдачи разрешений для выполнения предприятиями топографо-геодезических работ в городах, поселках городского типа, райцентрах и других населенных пунктах на участках (объектах) площадью до 1 кв.км и на линейные изыскания любой протяженности, если для этого не требуется выполнения работ, предусмотренных пунктом 3.4. (на незастроенные территории, независимо от площади участка, разрешения на выполнение работ выдают инспекции госгеонадзора).

В этих случаях соответствующие органы архитектуры и градостроительства осуществляют рассмотрение и регистрацию технических проектов или программ предприятий на производство ими топографо-геодезических работ на указанных площадях и при линейных изысканиях.

3. Для получения разрешений на производство работ предприятия обязаны до начала работ направить в двух экземплярах в соответствующие инспекции госгеонадзора или органы архитектуры и градостроительства технический проект (программы), разработанный в соответствии с требованиями действующих нормативных актов по составлению технических проектов и программ, заявление по форме, приведенной в приложении N 2 настоящей Инструкции, и копию лицензии на право производства работ.

4. Регистрация заявлений в инспекциях госгеонадзора обязательна при выполнении работ по развитию государственной геодезической сети (триангуляция, полигонометрия и трилатерация всех классов), специальных геодезических сетей*(4), геодезических сетей сгущения (триангуляция и полигонометрия 1-го и 2-го разрядов) и нивелирования всех классов независимо от объемов работ и площадей участков (объектов).

В случае если перечисленные работы выполняются в городах, поселках городского типа, райцентрах и других населенных пунктах в комплексе с топографической съемкой на участках площадью менее 1 кв. км или линейными изысканиями любой протяженности, заявления на весь комплекс топографо-геодезических работ на участке (объекте) регистрируются в инспекциях госгеонадзора.

5. Предприятия Роскартографии до выполнения топографо-геодезических работ по договорам должны представлять технические проекты на их производство для рассмотрения инспекциям госгеонадзора, а на работы в городах, поселках городского типа, райцентрах и других населенных пунктах на участках площадью до 1 кв. км - в соответствующие органы архитектуры и градостроительства.

6. Для регистрации заявлений и получения разрешений на производство топографо-геодезических работ на территории городов, поселков городского типа или райцентров и других населенных пунктов на участках площадью более 1 кв.км и на работы, указанные в пункте 3.4, предприятия одновременно с заявлением представляют в инспекцию госгеонадзора справку от соответствующего органа архитектуры и градостроительства о необходимости производства проектируемых работ.

7. Если объект топографо-геодезических работ располагается на территории деятельности нескольких инспекций госгеонадзора, заявление на производство этих работ должно регистрироваться в той инспекции, на территории которой располагается большая часть проектируемых работ.

В этом случае вопрос о необходимости выполнения работ на территории деятельности соседних инспекций госгеонадзора согласовывается инспекцией, регистрирующей заявление на производство работ.

8. Технический проект на производство работ должен содержать:

объяснительную записку с обоснованием целей, назначения и объемов проектируемых работ, технологии и порядка выполнения, всех особенностей работ или предъявляемых к ним специфических требований, обоснованием масштаба съемки или ее обновления (корректуры), сечения рельефа и категорий трудности. В записке даются сведения о системах координат и высот, в которых проектируется производство работ, об исходных данных, а также о топографо-геодезической обеспеченности района работы и степени использования материалов съемок и работ прошлых лет;

схемы существующих сетей триангуляции, полигонометрии, нивелирования с указанием класса и местоположения всех геодезических пунктов и проектируемых вставок триангуляционных пунктов или полигонометрических ходов;

схемы масштаба 1:100 000 топографической обеспеченности и размещения проектируемых съемок или их обновления (корректуры).

Примечания. 1. На прилагаемых к проекту схемах должны быть нанесены объекты местности, позволяющие определить местоположение участков работ на топографических картах.

2. При выполнении топографо-геодезических работ на участках площадью до 1 кв. км вместо технических проектов составляются и направляются в инспекции госгеонадзора или органы архитектуры и градостроительства программы с кратким изложением назначения работ и сроков их исполнения, состава, сведений об исходных данных и использовании имеющихся материалов с приложением схемы размещения проектируемых работ.

3. Технические проекты, программы и сметы на выполнение договорных работ должны быть согласованы с заказчиками.

3.1. Инспекции госгеонадзора или органы архитектуры и градостроительства в двухнедельный срок рассматривают технические проекты (программы) и при отсутствии существенных замечаний регистрируют проектируемые работы.

Если проектная документация составлена с нарушением требований общеобязательных или ведомственных нормативных документов инспекции госгеонадзора или органы архитектуры и градостроительства после экспертизы возвращают предприятиям документацию вместе со своими замечаниями для внесения соответствующих изменений.

3.2. Официальная регистрация проектируемых работ и выдача разрешений на их выполнение инспекциями госгеонадзора или органами архитектуры и градостроительства осуществляется по форме, приведенной в приложении 2. В заявлении-регистрации указывается, подлежат ли зарегистрированные работы после их завершения приемке инспекциями госгеонадзора или органами архитектуры и градостроительства для концентрации в федеральном и региональных картографо-геодезических фондах Роскартографии или территориальных информационных фондах соответствующих органов архитектуры и градостроительства.

3.3. Заявление-разрешение на каждый объект работ составляется в двух экземплярах, из которых первый вместе с одним экземпляром технического проекта (программы работ) и заключением по нему выдается предприятию, подавшему заявление, а второй экземпляр заявления-разрешения и технического проекта остается на хранении в инспекции госгеонадзора или органе архитектуры и градостроительства.

Рассмотрение технических проектов (программ), их регистрация и выдача разрешений на выполнение проектируемых топографо-геодезических и картографических работ осуществляются инспекциями госгеонадзора или органами архитектуры и градостроительства за плату, установленную соответствующими прейскурантами, утвержденными их вышестоящими органами.

3.4. Учет заявлений-разрешений, оформляемых инспекциями госгеонадзора и органами архитектуры и градостроительства, осуществляется в журналах учета по форме, указанной в приложении 3 к настоящей Инструкции.

3.5. Заявления-разрешения действительны в течение указанных в них сроков начала и окончания работ, устанавливаемых предприятием, подающим заявление.

Если по каким-либо причинам работы не были закончены в указанные сроки, действие заявления-разрешения может быть продлено по обоснованной просьбе предприятия, выполняющего работы.

3.6. Заявления на производство работ не принимаются в следующих случаях:

если предприятие не имеет лицензии на право выполнения топографо-геодезических и картографических работ;

если предприятие заявляет к выполнению виды топографо-геодезических и картографических работ, не указанные в выданной ему лицензии;

если органам государственного лицензирования действие выданной предприятию лицензии приостановлено или лицензия аннулирована;

при необоснованном выборе в техническом проекте (программе) методики работ, масштаба съемки и сечения рельефа, а также в случае других несоответствий требованиям действующих нормативных актов;

при наличии перекрытия или параллелизма в работах;

при систематическом или грубом нарушении предприятием требований общеобязательных нормативных актов.

3.7. Порядок выдачи разрешений на изготовление топографических основ специальных карт и планов, а также на использование для их составления топографических карт и планов, фотопланов, фотосхем и других картографических материалов устанавливается специальными инструкциями.

3.8. Не требуется регистрации и выдачи разрешений в инспекциях госгеонадзора или органах архитектуры и градостроительства при выполнении:

разбивочных работ, выноса в натуру осей зданий, сооружений и линий инженерных коммуникаций;

специальных инженерно-геодезических измерений с целью контроля соответствия проектам и строительным нормам строительно-монтажных работ, слежения за деформацией сооружений и земной поверхности на территории строящихся и действующих предприятий, за осадками зданий и сооружений в процессе их строительства и эксплуатации;

исполнительной съемки вновь построенных зданий, сооружений и инженерных коммуникаций;

специальных топографо-геодезических и маркшейдерских работ, выполняемых собственными силами действующих и строящихся горнодобывающих предприятий в пределах горных и земельных отводов, если для этих целей не требуется создания государственной геодезической сети, геодезических сетей сгущения и специальных геодезических сетей;

работ, связанных с разбивкой на местности геологоразведочных профилей, перенесением на местность проектного положения и планово-высотной привязкой объектов (точек) геологоразведочных наблюдений, буровых скважин на нефть и газ, а также с созданием для этих целей сетей рабочего обоснования, за исключением триангуляции, полигонометрии и нивелирования всех классов и разрядов;

инженерно-геодезических работ, связанных с усилением, ремонтом и реконструкцией существующих железных и автомобильных дорог и других существующих линейных сооружений в пределах отведенных для этих сооружений земель, работ, связанных с выносом в натуру границ землепользований, если для выполнения перечисленных выше работ не требуется создания геодезических сетей и производства топографической съемки;

корректуры сельскохозяйственных, землеустроительных, лесоустроительных и других специальных карт и планов;

топографо-геодезических работ, выполняемых учебными заведениями в порядке студенческих практик, если они не имеют производственного назначения.

Контроль за качеством, а также приемку указанных работ осуществляют предприятия, которым подчинены производственные подразделения, выполняющие эти работы.

Внутриведомственные контроль и приемка работ

1. Для обеспечения надлежащего качества конечных результатов топографо-геодезических и картографических работ предприятия в процессе их исполнения должны осуществлять регулярный контроль и приемку выполненных работ в соответствии с требованиями согласованных с Роскартографией отраслевых документов по проведению внутриведомственного контроля и приемки работ.

2. В зависимости от организационной структуры предприятий контроль полевых и камеральных работ осуществляется в плановом порядке руководителями и специалистами своих производственных подразделений или специализированных предприятий по договору, инспекторским составом, а также представителями заказчика, если эти работы выполняются на договорных условиях с другими предприятиями.

3. Результаты контроля фиксируются в акте, в котором отражаются:

объемы выполненных и проверенных работ;

состояние качества работ и соответствие исполненных работ требованиям действующих нормативно-технических документов;

выводы и предложения по устранению обнаруженных недостатков.

Акты составляются по форме, принятой в предприятии.

Результаты текущего контроля топографо-геодезических работ, осуществляемого непосредственными руководителями этих работ (начальниками партий, бригадирами и т.д.), могут фиксироваться путем соответствующих записей в журнале полевых измерений без составления специальных актов.

4. Исполненные работы должны быть приняты:

от исполнителя - руководством производственного полевого подразделения;

от производственного полевого подразделения - руководством предприятия или технической комиссией, назначенной руководством.

5. Приемка полевых работ от исполнителя должна сопровождаться их инструментальной проверкой. Приемка работ оформляется актом, в котором указывается объем исполненных работ, соответствие полученных результатов требованиям действующих технических инструкций и общая оценка качества работ.

Отчетность по исполненным работам

1. Предприятия, выполняющие топографо-геодезические и картографические работы, в том числе и предприятия Роскартографии по договорным работам, ежегодно до 15 января представляют в инспекции госгеонадзора сведения о работах, выполненных за отчетный год по разрешениям инспекций. Форма сведений приводится в приложении 4.

Сведения включают картограммы исполненных работ масштаба 1:100 000 с объектами местности, позволяющими определить местоположение объектов на топографических картах.

2. Органы архитектуры и градостроительства на местах до 1 февраля представляют безвозмездно в инспекции госгеонадзора сведения о выполненных предприятиями по разрешениям этих органов топографо-геодезических работах за прошедший год по форме приложения 5.

3. Сведения о выполненных аэросъемочных работах авиапредприятиями или авиаотрядами Департамента воздушного транспорта Минтранса России, а также другими министерствами и ведомствами с использованием арендованных самолетов представляются по мере их выполнения в предприятиях Роскартографии по территориальной принадлежности по форме приложения 6.

Предприятия Роскартографии обобщают поступившую информацию о выполненных на их территориях деятельности аэросъемочных работах и направляют сводную ведомость с соответствующей картограммой в ЦКГФ и инспекции госгеонадзора не позднее 15 февраля года, следующего за отчетным.

ЦКГФ обобщает поступившую от предприятий Роскартографии информацию о выполненных за отчетный год аэросъемочных работах на всей территории Российской Федерации и до 15 марта года, следующего за отчетным, направляет в Военно-топографическое управление Генерального штаба Вооруженных Сил Российской Федерации сводную ведомость и картограмму исполненных работ на бланковой карте масштаба 1:6 000 000.

4. Если предприятия не представляют предусмотренных настоящей Инструкцией сведений и материалов, необходимых для учета произведенных на территории Российской Федерации топографо-геодезических и картографических работ и использования их в общегосударственных целях, инспекции госгеонадзора в соответствии с пунктом 8 Положения о государственном геодезическом надзоре в Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 23 сентября 1992 г. N 742, имеют право приостанавливать действие полученных предприятиями лицензий, оформление предприятиям заявлений-разрешений на производство указанных работ, выдачу и передачу исходных геодезических данных и картографических материалов.

Заключение

За период работы в ООО «__________» я занимался оформлением межевых дел по результатам полевых измерений для выдачи их клиентам.

В приложении 1 содержится пример полностью оформленного межевого дела по установлению в натуре границ земельного участка, принадлежащего ООО «Россиянка» и находящегося по адресу: с. Оёк, ул. Коммунистическая, № 3.

Список литературы

Федеральный закон от 26 декабря 1995 г. N 209-ФЗ "О геодезии и картографии" (с изменениями от 10 января 2003 г.) Принят Государственной Думой 22 ноября 1995 года

Инструкция о порядке осуществления государственного геодезического надзора в Российской Федерации (утв. Роскартографией 15 октября 1993 г.) (ГКИНП-17-002-93)

Методические рекомендации по проведению межевания объектов землеустройства (утв. Росземкадастром 18 апреля 2003 г.)

Приложение 1

ООО "___________"

ДСП

Экз. №1

МЕЖЕВОЕ ДЕЛО

по установлению в натуре границ земельного участкам ООО "Россиянка"

г. Иркутск

2003 г.

«Освидетельствовано» зам. Руководителя Иркутского райкомзема

_________________Л.А. Захарченко

ДСП

Экз. №1

МЕЖЕВОЕ ДЕЛО

по установлению в натуре границ земельного участка ООО "Россиянка"

Зам. начальника управления О.В. Логашов

по землеустройству Иркутского района

Исполнитель Д.Е. Сиротенко

г. Иркутск

2003 г.

Пояснительная записка

Общие сведения

На основании Договора №___ от ________2003г. и лицензии регистрационный номер ВСК-000262К и ВСГ-000261Г от 29апреля2003г. на выполнение топографо-геодезических и картографических работ выданного инспекцией ВСТИГГН, выполнены инженерно-геодезические работы. Цель топографо-геодезических работ – установление границ земельного участка.

Район работ находится в с. Оек, ул. Коммунистическая, №3.

Система координат – местная, принятая для Иркутского района.

Полевые работы выполнены геодезистом Д.Е. Сиротенко в мае 2003г., камеральная обработка материалов произведена геодезистом Д.Е. Сиротенко Топографо-геодезические работы выполнены в объемах, предусмотренных заданием, и в соответствии с требованиями следующих нормативных документов:

СНИП 1.02.07-87;

Виды и объемы работ приведены в таблице.

№пп

Наименование

Ед.изм.

Объем

1.

Сбор и систематизация материалов по объекту

- пунктов полигонометрии

Пункт

2

2.

Отыскивание и технический осмотр

- пунктов полигонометрии.

Пункт

2

3.

Проложение привязочных и дополнительных теодолитных ходов.

Км

0.5

6

Горизонтальная съемка М 1:1000

Га

0,4

5

Составление межевого дела

Отчет.

1

Топографо-геодезическая изученность района работ

На район работ имеется ГГС, представленная пунктами полигонометрии пп2316, пп2328.

1.2.1. Теодолитные ходы

Проложение теодолитных ходов не требовалось т.к. все необходимые измерения выполнялись с пп2316 с ориентированием на пп2328 с использованием электронного тахеометра TOPCON GTS-223 №UL0775.

Центрирование инструментов и марок производилось оптическими центрирами с погрешностью, не превышающей 1,5мм.

Используемые инструменты технически исправны и прошли метрологические поверки.

1.3. Горизонтальная съемка.

По заданию заказчика на участке работ была выполнена горизонтальная съемка в масштабе 1:500

Съемка производилась с пп2316, полярным способом, с использованием электронного тахеометра TOPCON GTS-223 №UL0775, с записью в память тахеометра.

Камеральная обработка материалов.

Камеральная обработка материалов выполнена исходя из требований СНИП 1.02.07-87.

Все вычисления полевой документации выполнены на компьютере «Pentium-166» с использованием программы CREDO. Конечным результатом камеральной обработки является план М 1:1000 выполненный на мягкой основе и межевое дело в двух экземплярах, один из которых передан заказчику, а второй в Иркутский районный филиал ФГУ "Земельная кадастровая палата".

Границы участка согласованы со всеми заинтересованными лицами и оформлены актом согласования границ земельных участков смежных землепользователей.

Технический контроль и приемка работ осуществлялась в соответствии с требованиями «Инструкции о порядке контроля и приемки топографических и картографических работ», изд. «Недра», 1979.

Составил: _____________________ Д.Е. Сиротенко

АКТ

установления и согласования границ земельного участка

ООО "Россиянка"

_______________________

Инженер-геодезист Д.Е. Сиротенко на основании Договора произвел установление в натуре границы земельного участка ООО "Россиянка" на площади 0,1694 Га. Межевание выполнено при участии собственников, владельцев, пользователей земельных участков или их представителей:

Наименование участка

должность, фамилия, инициалы

Оекская сельская администрация

Границы отведенного земельного участка закреплены в натуре межевыми знаками установленного образца; заинтересованным сторонам о сохранности знаков объявлено. Опорные межевые знаки (ОМЗ) сданы на наблюдение за сохранностью (акты прилагаются).

Представителями заинтересованных сторон при отводе земельного участка заявлено, что взаимных претензий по смежным границам нет.

Исполнитель работ _______________ "____" _____________ 2003г.

Представители землепользователей:

_______________ ________________ ______________

(подпись) (Ф.И.О.) (дата)

_______________ ________________ ______________

(подпись) (Ф.И.О.) (дата)

_______________ ________________ ______________

(подпись) (Ф.И.О.) (дата)

_______________ ________________ ______________

(подпись) (Ф.И.О.) (дата)

_______________ ________________ ______________

(подпись) (Ф.И.О.) (дата)

АКТ

сдачи на сохранность межевых знаков земельного участка

«5» мая 2003 г.

Мною, геодезистом ООО "____________",

в присутствии владельца участка

________________________________________________________________________

Произведен вынос земельного участка площадью 0.1694 Га в натуру по адресу: с. Оек, ул. Коммунистическая, №3

Участок закоординирован, поворотные точки его закреплены в количестве 6 штук

Акт составлен «5» мая 2003г. в двух экземплярах, из которых один подшит в дело по инвентаризации земель и хранится в районном комитете по земельным ресурсам, другой – вручен владельцу земельного участка
«_____» __________ 2003г.

Список межевых знаков принятых по акту

№ п/п

Название или номер межевого знака

Тип межевого знака

Местонахождение межевых знаков

1.

1-6

металлические костыли

Углы поворота земельного участка

Согласно существующему законодательству владелец участка несет административную ответственность за сохранность и самовольный перенос межевых знаков.

Межевые знаки за сохранность в количестве 6 штук

Сдал:_____________________ Принял: _________________________

Акт приемки материалов межевания земель

Мною, зам. начальника управления ФГУ ДП «Востсибземкадастрсъемка» Управления землеустройства по Иркутскому району О.В. Логашовым, в присутствии геодезиста ООО "_____________" Д. Е. Сиротенко произведена приемка работ по установлению границ земельного участка в натуре.

Установление и закрепление границ произведено 5 мая 2003 г. с
использованием следующих геодезических инструментов:

электронный тахеометр TOPCON GTS-223 №UL0775

В результате камерального изучения материалов выявлено, что все работы по установлению границ земельных участков с выносом границ в натуру, выполнены в соответствии с требованиями «Инструкции по межеванию земель», изд. 1996г.

Работу принял /О.В. Логашов/

Работу сдал /Д.Е. Сиротенко/

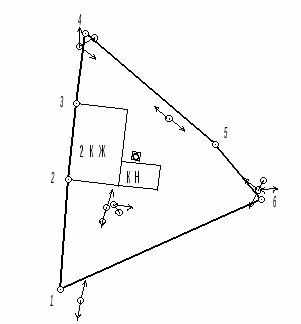

План участка

Иркутская область, Иркутский район, Оекский сельский округ,

с. Оек, ул. Коммунистическая, №3

Общая площадь: 1694 кв. м.

Основное назначение земель: Земли поселений.

Цель предоставления участка: Под дом быта.

Ограничения в использовании земель: Ограничений в использовании земель нет.

Обременения правами других лиц: Участок обременён правом прохода и проезда для обслуживания ЛЭП.

Масштаб 1: 1000

C


Ю

Описание смежеств:

От 1 до 4 – земли Оекской с/а,

ул. Коммунистическая

От 4 до 5 – земли Оекской с/а,

школа

От 5 до 1 – земли Оекской с/а,

хозпроезд

Каталог координат углов поворота земельного участка

№№

точек

X

Y

Дирекционные углы

Град. мин.

Длины линий, м

1

2

3

4

5

6

1

228561.923

228589.880

228609.200

228626.987

228599.030

228584.958

228561.923

462819.523

462821.230

462823.460

462825.747

462858.940

462870.608

462819.523

003° 29' 39.25"

006° 35' 03.11"

007° 19' 40.31"

130° 06' 23.57"

140° 20' 06.50"

245° 43' 43.23"

28.009

19.448

17.934

43.398

18.280

56.038

Зам. начальника Управления по землеустройству Иркутского района

___________________ О.В. Логашов

План составлен по материалам полевых измерений

Составил:_____________ Д.Е. Сиротенко

Дата

Дата

Каталог координат зданий и сооружений земельного участка

с. Оек, ул. Коммунистическая, №3

Жилой

N X Y Длина Угол

1 228588.440 462833.970 12.821 276° 26' 55.54"

2 228589.880 462821.230 19.448 006° 35' 03.11"

3 228609.200 462823.460 12.931 096° 47' 42.94"

4 228607.670 462836.300 13.197 186° 54' 30.81"

5 228594.569 462834.713 06.174 186° 54' 30.81"

6 228588.440 462833.970 00.000 000° 00' 00.00"

Площадь 249.91 кв.м Периметр 64.57 м Длина 64.57 м

Нежилой

N X Y Длина Угол

1 228588.440 462833.970 10.224 096° 54' 34.35"

2 228587.210 462844.120 06.215 006° 55' 50.30"

3 228593.380 462844.870 10.227 276° 40' 33.70"

4 228594.569 462834.713 06.174 186° 54' 30.81"

5 228588.440 462833.970 00.000 000° 00' 00.00"

Площадь 63.34 кв.м Периметр 32.84 м Длина 32.84 м

Составил: __________________ Д.Е. Сиротенко
