Подбор состава тяжелого бетона
1
.
Водоцементное отношение
После преобразования относительно
В/Ц
эта формула примет вид:
А=0,55 - для материалов пониженного качества
2. Расход воды на 1 м3 бетонной смеси:
ОК=2 см
Наибольшая крупность зёрен - 20 мм
Расход воды на 1 м3 бетонной смеси составляет 180 кг + 20 кг = 200 кг.
В = 200 кг
3
.
Расход цемента на 1 м3
бетона:
4. Расход щебня в сухом состоянии на 1 м3 бетона:
Значение коэффициента раздвижки
зёрен
=1,38
выбрано по таблице №16.
5
.
Расход песка в сухом
состоянии на 1 м3
бетона:
В результате проведенных расчетов получается следующий ориентировочный номинальный (лабораторный) состав бетона (кг/м3):
Цемент - 289
Вода - 200
Песок - 562
Щебень - 1375
ИТОГО 2426
Полученное в итоге
значение является расчетной плотностью
бетонной смеси, т.е.
6. Коэффициент выхода бетона:
7. Расход материалов на 0,007 м3 (7 л) бетонной смеси пробного замеса рассчитывают исходя из приведенного выше номинального состава бетона (кг):
Цемент
-
Вода
-
Песок
-
Щебень
-
Корректировка состава бетонной смеси:
Цемент
- 2,02
=0,202
Вода
- 1,40
Цемент - (2,02+0,202)/3100 = 2,222/3100 = 0,00072
Вода - (1,40+0,140)/1000 = 1,540/1000 = 0,0015
Песок - 3,93/2600 = 0,0015
Щебень - 9,63/2800 = 0,0034
ВСЕГО 0,0072
8. Расход материалов на 1 м3 (1000 л) бетонной смеси (кг/м3):
ВСЕГО 2407
Фактическая плотность
свежеуложенной бетонной смеси:
т.е. отличается от расчетной менее чем на 1%.
9. Производственный (полевой) состав бетона:
количество воды уменьшают:
количество заполнителей увеличивают:
Песок
-
Щебень
-

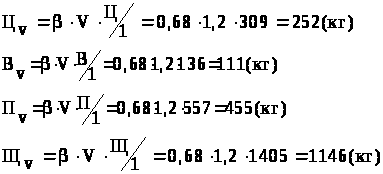

10. Дозировка составляющих бетонной смеси на один замес бетоносмесителя с
полезным объемом барабана 1,2 м3 (1200 л):
Исходные данные:
>н.цемента >= 1200 кг/м3
>н.песка >= 1500 кг/м3
>н.щебня(гр.) >= 1600 кг/м3
>н.цемента >= 3100 кг/м3
>н.песка >= 2600 кг/м3
>н.щебня(гр.) >= 2800 кг/м3
ВN = 20
Вид цемента - ПЦПЦ
Марка цемента - 500
ОК = 2см
Крупный заполнитель:
Вид - ЩНП
Dмах = 20мм
Wщ. = 5 %
V>пуст.щ. >= 0,43
Мелкий заполнитель:
Вид - ПС
Wп. = 2 %
