Газовые сети и установки

Федеральное агентство по образованию

Федеральное государственное образовательное учреждение

среднего профессионального образования

«Курганский архитектурно-строительный колледж»

Специальность 270111

«Монтаж и эксплуатация

оборудования и систем

газоснабжения»

Методические указания

по выполнению курсового проекта по дисциплине

«Газовые сети и установки»

Разработал: преподаватель

Курган 2007

Рассмотрена и утверждена на Составлена в соответствии с

заседании цикловой комиссии государственными требованиями

спец. дисциплин. к минимуму содержания и

уровню подготовки специалистов по специальности 270111

Протокол №

от 2007г.

Заведующий кафедры

специальности 270111

Михаленко И.А.

Разработал:

Преподаватель спец. дисциплин

И.А. Михаленко

Рецензент:

Рецензент:

Введение

Методические указания выполнены на основании рабочей программы дисциплины «Газовые сети и оборудование» для специальности 270111 «Монтаж и эксплуатация газовых сетей и оборудования».

Курсовое проектирование является важнейшим этапом освоения дисциплины. При выполнении курсового проекта студент принимает и должным образом обосновывает наиболее рациональные решения по газоснабжению различных объектов и потребителей. В процессе проектирования студент закрепляет теоретические знания, полученные при изучении дисциплины, применяет их при решении конкретных технических задач, приобретает навыки пользования нормативной и справочной литературой.

Методические указания содержат структуру, содержание, последовательность разработки и оформления пояснительной записки и графических материалов, а так же некоторые справочные материалы, необходимые при работе над курсовым проектом.

Методические указания предназначены для студентов специальности 27011

«Монтаж и эксплуатация систем газоснабжения» дневного и заочного отделений.

Состав курсового проекта

Курсовой проект состоит из графической и расчетно-пояснительной части, которые оформляются в соответствии с требованиями действующих норм по оформлению технической документации. Пояснительная записка должна содержать следующие разделы:

1. задание на курсовое проектирование;

2. выбор и обоснование систем газоснабжение;

3. определение расходов газа потребителями низкого давления;

4. определение оптимального числа ГРП;

5. подбор оборудования ГРП;

6. гидравлический расчет сети низкого давления;

7. определение расходов газа жилым домом (котельной);

8. гидравлический расчет внутридомового газопровода.

7 Содержание специальной (расчетной) части дипломного проекта

7.1 Проектирование наружных сетей газоснабжения начинаем с определения площади застройки территории.

Площадь застройки определяется на основании исходных данных по планировке района.

При масштабе 1:4000 (1см = 40м)

Sфакт.= Sгеом.Ч 0,16 , (га) (7.1)

где Sгеом.- геометрическая площадь квартала, см2.

Определим численность населения района по формуле

N = ∑ Sфакт. Ч n, чел. (7.2)

где ∑ Sфакт – сумма фактических площадей кварталов, га

n – плотность населения района, чел./га по заданию.

7.1.1 Определение годовых расходов теплоты таб.1.1

Годовой расход теплоты микрорайоном (населенным пунктом) определяется в соответствии с нормами потребления газа бытовыми и коммунально-бытовыми потребителями.

Годовой расход теплоты в квартирах:

Qгод.кв.= Yкв.N(Z1квq1кв+ Z2квq2кв+ Z3квq3кв), МДж/год (7.3)

где N – количество жителей, чел;

Yкв- доля газифицированных квартир от их общего числа;

Z1кв- доля квартир с газовой плитой и централизованным горячим водоснабжением;

Z2кв - доля квартир с газовой плитой и водонагревателем (при отсутствии централизованного горячего водоснабжения);

Z3кв- доля квартир с газовой плитой и отсутствии централизованного горячего водоснабжения и газового водонагревателя;

q1кв, q2кв ,q3кв- соответственно нормы расхода теплоты на одного человека, МДж/год. (прилож.1)

Годовой расход теплоты на нужды предприятий торговли, предприятий бытового обслуживания населения (ателье, мастерскими, парикмахерскими, магазинами и др.) в зависимости от развитости инфраструктуры населенного пункта принимается равным 1-5% от годового расхода газа населением (по заданию).

Qпр.быт.об.= (0,01-0,05)ЧQгод.кв., МДж/год (7.4)

Годовой расход теплоты в учреждениях здравоохранения:

а) по потребности населения:

(7.5)

где N – количество жителей, чел;

- норма коек на 1000 жителей = 12-15;

- норма расхода тепла на одну койку, (прилож.1 СП 42-101-2003), МДж/год

- доля охвата больниц газоснабжением.

б) по количеству мест:

= х, МДж/год (7.6)

- количество коек (из задания).

Годовой расход теплоты на предприятия общественного питания (ПОП):

а) по потребности населения:

Qпоп= 360NYпоп qпоп Zпоп , МДж/год (7.7)

где N – количество проживающих людей;

qпоп – норма расхода теплоты для одного обеда и завтрака (или ужина), (прилож.1);

Zпоп – доля людей, пользующихся услугами питания Zпоп= 0,25 – 0,3;

Yпоп – процент охвата газоснабжением ПОП.

б) по посадочным местам:

Qпоп= 300 х qпопх Пр, МДж/год

300 – количество рабочих дней в году.

Годовой расход теплоты для прачечных:

Qпр= (100N пYп Zп / 1000)qп , МДж/год (7.8)

где N п –число жителей;

qп – норма расхода теплоты на одну тонну стирки белья, (прилож.1) МДж/т

Yп - доля охвата прачечных газоснабжением;

Zп - доля охвата обслуживанием прачечными населения от общей численности (0,03 – 0,25);

100/1000 – норма накопления белья на 1000 жителей.

б) по производительности:

Qпр = Прх qп х 250, МДж/год (7.9)

где 250 – количество рабочих дней в году,

Пр – производительность (по заданию).

Годовой расход теплоты для бань по потребности населения:

Qб=52Zб Yб N (qб Zб+qб.в. Zб.в.), МДж/год (7.10)

52 – число помывок в год на одного человека;

Yб – доля охвата бань газоснабжением;

Zб – доля охвата обслуживанием банями населения от общей численности (0,1 – 0,3);

N – численность населения района, чел.

qб ,qб.в. –норма расхода теплоты на одну помывку с ваннами и без ванн соответственно.

Годовой расход теплоты для хлебозавода, хлебопекарни, кондитерской:

а)по потребляемому количеству хлеба

Qх.п = (0,6…0,8)365ЧYх.пNх.п/1000, МДж/год (7.11)

где (0,6…0,8)365/1000 – объем суточной выпечки в тоннах, на 1000 жителей в год - 365 дней;

Nх.п – число жителей, чел;

Yх.п – доля охвата газоснабжением хлебозаводов и пекарней;

- удельная норма расхода теплоты на выпечку хлеба и хлебобулочных изделий, МДж/т; (прилож.1)

б) по производительности предприятия:

Qх.п = 365Пр Ч, МДж/год (7.12)

365 – количество рабочих дней в году;

Пр – производительность.

Годовой расход теплоты на мелкие отопительные установки (МОУ)

Мелкими отопительными установками считать пристроенные и встроенные котельные административных, общественных зданий.

=[24(1+К)(tв-tср.от/ tв-tро)+ZК1К(tв-tср.от/ tв-tро)](q0FпZ0)/Юк (7.13)

где К –коэффициент, учитывающий непостоянство расхода на отопление общественных зданий К= 0,23;

К1 - коэффициент, учитывающий непостоянство расхода на вентиляцию общественных зданий К= 0,4;

Z – число часов работы системы вентиляции в сутки Z = 16 час;

tср.от – средняя температура отопительного периода; °C

tро–расчетная температура холодной пятидневки при обеспеченности 0,92; °C

q0 – укрупненный показатель максимального часового расхода на отопление; (прилож.1)

Fп – жилая площадь отапливаемых зданий Fп= (9-12)N; м2

Z0- количество суток отопительного периода;

Юк- КПД мелких отопительных установок, равен 0,6…0,7.

Все перечисленные выше потребители относятся к потребителям низкого давления. Расчет газовых сетей для потребителей разных давлений производят раздельно.

Годовой расход теплоты отопительными котельными на отопление и вентилцию:

= [24(1+К)(tв-tср.от/ tв-tро)+ZК1К(tв-tср.от/ tв-tрв)](q0Fn0)Ю0ЧQн, м3/год (7.14)

где

tв – температура соответственно внутреннего воздуха, для жилых зданий 18°C;

tср.от – средняя температура наружного воздуха за отопительный сезон;°C;

tро - расчетная наружная температура для проектирования отопления, °C

tрв - расчетная наружная температура для проектирования вентиляции, °C

n0 – продолжительность отопительного периода, сутки – 216

(согласно СНиП 23-01-99 Строительная климатология, для Кургана и Курганской области – n0=216, tср.от= -7,7°C, tро =-37°C);

К1К – коэффициенты, учитывающие расходы теплоты на отопление и вентиляцию общественных зданий (при отсутствии данных принимаются 0,25 и 0,4);

Z- среднее число часовой работы систем вентиляции общественных зданий в течении суток (при отсутствии принимается 16 часов);

F-жилая площадь отапливаемых зданий, м2;

Ю0 – КПД отопительных систем, для котельных 0,8…0,85; для отопительных печей 0,7…0,75.

Примечание: при известных часовых нагрузках расход теплоты отопительно–производственной котельной равен:

= 365Ч24(Qот+Qв+ Qгв + Qтех)/Юкот, м3/ч (7.15)

где Qот; Qв; Qгв ; Qтех – часовые нагрузки на отопление, вентиляцию, горячее водоснабжение, технологические нужды;

где Qот= q0Vн(tв-tн), Вт; Qв=qвVн(tв-tн), Вт; Qгв=375N, Вт; (7.16)

где 375 Вт/чел – количество тепла на горячее водоснабжение на одного человека в час;

Qтех – технологическая нагрузка, Вт;

N- число жителей;

q0 – удельная тепловая характеристика отопления, приложение;

qв - удельная тепловая характеристика вентиляции, приложение;

Vн – объем зданий по наружному объему, м3;

Юкот – коэффициент полезного действия котельного оборудования;

Годовой расход теплоты отопительными котельными на горячее водоснабжение:

Qг.в= 24qг.вN[n0+(350- n0)60- tх.л/60-tх.зв]Z/Юг.в, МДж/год (7.17)

где N-число жителей, пользующихся горячей водой;

Qг.в – укрупненный показатель на горячую воду (прилож.1);

tх.л –температура холодной воды летом;

tх.з –температура холодной воды зимой;

в–коэффициент, учитывающий снижение расхода горячей воды летом (0,8);

Юг.в – КПД, равен 0,8…0,85;

Z- продолжительность отопительного периода.

Отопительные котельные являются, как правило, потребителями среднего или высокого давления и при расчете газопроводов низкого давления не учитываются.

7.1.2 Определение годового и часового расхода газа

Годовой расход газа определяется для всех категорий потребителей.

Qу= Qгод/Qн (7.18)

где Qгод – годовой расход теплоты, МДж/год;

Qн – низшая теплота сгорания газа, МДж/м3.

Системы газоснабжения населенных пунктов рассчитывают на максимальный часовой расход газа, определяемый по формуле:

= kmax· Qу, м3/ч ,,,,.

Таблица1.1

Категории

потребителей

Годовой расход теплоты Qгод,МДж/год

Годовой расход газа Qу, м3/год

Коэффициент часового максимума kmax

Максимальный часовой расход газа , м3/ч

Потребление газа в квартирах

Прачечные

Бани

Хлебопекарни

Мелкие отопительные установки

Мелкие предприятия коммунально-бытового назначения (1-5% от Qкв)

Итого

7.2 Выбор оптимального количества ГРП

Из общей длины городских газопроводов обычно 70-80% составляют газопроводы низкого давления, и только 20-30% - среднего высокого давления. Поэтому выбор количества ГРП, питающих сеть низкого давления, необходимо производить на основе технико-экономических расчетов, исходя из принципа минимальных капиталовложений и эксплутационных расходов.

Для ГРП, питающего сеть низкого давления, оптимальная производительность принимается в пределах 1500-2000м3/ч при оптимальном радиусе действия 0,5-1 км с учетом этих показателей количество ГРП определяется по формуле:

(7.20)

где - суммарный часовой расход газа через городские ГРП;

F –газифицируемая площадь, включая площадь проездов, м2

1 га = 1000м2

- оптимальный радиус действия ГРП, принимается в пределах 500-1000м.

Полученное количество ГРП, а также их фактические нагрузки и местоположения уточняют по условиям планировки города и расположения отдельных кварталов. Каждый ГРП должен размещаться как можно ближе к центру нагрузки газоснабжаемой территории. Как правило, данный центр не совпадает с геометрическим центром обслуживаемой ГРП территории. Это связано с различным потреблением газа отдельными зонами, входящими в радиус действия ГРП. Необходимо стремиться размещать ГРП ближе к зонам повышенной нагрузки.

7.2.1 Подбор оборудования ГРП

Подбор оборудования ГРП выполняется на основании данных о давлении газа в точке подключения ГРП и требуемом давлении на выходе, требуемой пропускной способности ГРП с учетом развития системы газоснабжения, условий работы газораспределительной системы (прилож.11, 12, 13). При выборе оборудования следует учесть, что нормальная работа регулятора обеспечивается при условии, когда его максимальная пропускная способность не более 80%, а минимальная не менее 10% от расчетной пропускной способности при заданных входном и выходном давлениях.

Как правило, наиболее выгодным решением является применение шкафных и блочных газорегуляторных пунктов и устройств заводского изготовления, что сокращает затраты на строительно-монтажные работы.

Подбор шкафных и блочных ГРП и ГРУ выполняется на основании тех же данных, что и оборудования по техническим характеристикам или паспортным данным.

Выбранное решение должно быть обосновано, технические характеристики (пропускная способность при рабочем давлении, максимальное входное давление, пределы регулирования) приводятся в пояснительной записке.

Требуемая пропускная способность ГРП:

(7.21)

где - суммарный максимальный часовой расход газа населенным пунктом (табл.1.1);

1,2 – коэффициент увеличения пропускной способности для нормальной работы регулятора (20%).

При несовпадении табличных данных расчетным, пропускная способность ГРП уточняется:

- при другой плотности газа

QГРП = 0,855 Qт/√с

- при другом давлении газа на входе в ГРП

QГРП = Qт с1/с1т

где QГРП – фактическая пропускная способность ГРП;

Qт – табличное значение пропускной способности;

с1 и с1т – давление на входе в ГРП, проектируемое и табличное соответственно.

7.3 Выбор системы газоснабжения и трассировка газораспределительных систем

Системы газоснабжения представляют собой сложный комплекс сооружений. На выбор системы газоснабжения города оказывает влияние факторов, прежде всего: размер газифицируемой территории, особенности ее планировки, плотность населения, число и характер потребителей газа, наличие естественных и искусственных препятствий для прокладки газопроводов (рек, дамб, оврагов, железнодорожных путей, подземных сооружений и т. п.). При проектировании системы газоснабжения разрабатывают ряд вариантов и производят их технико-экономическое сравнение. В качестве окончательного варианта принимают наиболее экономичный вариант, по сравнен с другими.

При разработке курсового проекта, для системы газоснабжения района города или небольшого населенного пункта, рекомендуется принять одноступенчатую тупиковую или кольцевую систему газоснабжения.

Все газопроводы, входящие в газораспределительную сеть, условно разбиваются на транзитные и распределительные. Транзитные газопроводы предназначены для передачи газа из одного района населенного пункта в другой. Распределительные газопроводы служат для подачи газа непосредственно потребителям.

К внутреннему газооборудованию жилых домов и промышленных предприятий относятся внутридомовые и промышленные газопроводы, газовые приборы и установки для сжигания газа.

Газораспределительная система выбирается с учетом источников, объема и назначения газоснабжения, размера и планировки населенного пункта.

На основании генерального плана выполняется схема прокладки газопроводов, на схеме указываются проектные газопроводы, их диаметр, ответвления от газопроводов, а также отмечаются устанавливаемые отключающие устройства. При выборе места заложения газопровода учитываются характер проезда и застройки, число вводов, конструкция дорожного покрытия, наличие путей электрифицированного транспорта и подземных сооружений, удобства эксплуатации газопровода и т.д.

По результатам выполненных расчетов на расчетной схеме указываются диаметры, длины, расчетные расходы и потери давления по участкам газопроводов.

7.4 Гидравлический расчет газопроводов низкого давления

При проектировании трубопроводов для транспорта газа выбор размеров труб осуществляется на основании их гидравлического расчета, имеющего целью определить внутренний диаметр труб для пропуска необходимого количества газа при допустимых потерях давления.

7.4.1 Расчет тупиковых газопроводов низкого давления

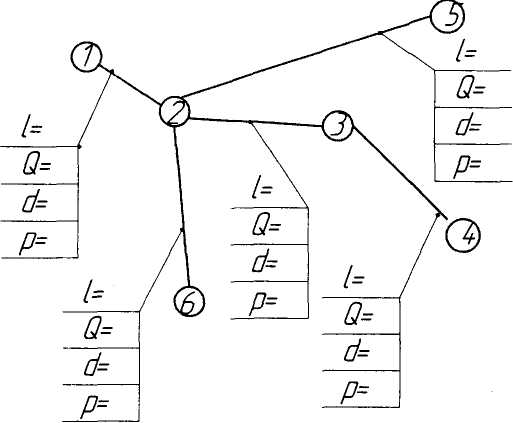

Рис.7.1. Расчетная схема тупиковых газопроводов низкого давления

Расчетная схема выполняется без масштаба. Распределительная сеть разбивается на участки. Границами участков являются точки, в которых резко меняется расход газа (присоединение ответвлений, точки подключения крупных потребителей), а также точки разделяющие участки большой протяженности (≥ 400 м) на более короткие.

Расчетный расход газа для распределительной тупиковой сети определяется по формуле:

Qр= 0,55Qпут+Qтр (7.22)

Путевой расход газа на участках сети определяется по формуле

Qпут = QудЧlуч, м3/ч, (7.23)

где lуч – длина каждого участка.

Удельный расход газа Qуд=/Уl, м3/ч м (7.24)

где - максимальный часовой расход газа квартирами, мелкими отопительными установками и мелкими коммунальными предприятиями.

Уl- сумма длин участков всей распределительной сети, м.

Транзитный расход газа определяется как сумма путевых расходов последующих участков и транзитных расходов крупных предприятий коммунально-бытового назначения, котельных, промышленных предприятий потребляющих газ низкого давления. При определении расходов по участкам газопровода он суммируется с путевым. Результаты определения расчетных расходов по участкам сети сводятся в таблицу 1.2.

Таблица 1.2

№ участка

Удельный расход Qуд, м3/ч м

Путевой расход Qпут, м3/ч

0,55 Qпут

Транзитный расход Qтр, м3/ч

Расчетный расход Qр, м3/ч

Примечание: определение путевых расходов по участкам сети целесообразнее начинать с самого удаленного участка.

Для дворовых сетей таблица определения расходов аналогична таблице для расчета внутридомового газопровода.

По расчетному расходу и удельным потерям давления с помощью таблиц для гидравлического расчета или номограммы (прилож.21) определяется диаметр газопровода, уточняются удельные потери давления.

Расчетные потери давления газа от ГРП до наиболее удаленного прибора, ∆рр, принимают не более: суммарные – 1800 Па;

на уличные и внутриквартальные сети – 1200 Па;

на дворовые и внутридомовые – 600 Па.

Удельные потери давления для самой протяженной магистрали определяются по формуле:

∆руд=, Па/м (7.25)

где ∆руд – удельные потери давления, Па/м.

- расчетные потери давления газа в уличных и внутриквартальных газопроводах;

- сумма длин участков самой протяженной магистрали распределительной сети;

1,1 – коэффициент, учитывающий потери давления газа в местных сопротивлениях (10% от потерь давления на трение).

Потери давления газа на участке определяется по формуле:

∆р= ∆руд·lуч, Па (7.26)

Диаметры участков газопровода являются оптимальными в том случае, если выполняется условие:

д= (∆рр-УрЯ)/ ∆рр≤0,1 (7.27)

где УрЯ – суммарные потери давления от ГРП до самой удаленной точки распределительной газовой сети;

∆рр – расчетные потери давления.

При несоблюдении условия диаметры газопровода корректируются.

При расчете ответвлений из расчетного перепада давлений, ∆рр, вычитают сумму потерь давления на общих участках и подбирают диаметры труб для остальных участков на полученную при этом разность.

Результаты расчетов заносятся в таблицу 1.3.

Таблица 1.3

№ участка

Длина участка, м

Расчетная длина участка, 1,1lуч, м

Расчетный расход газа Qр, м3/ч

Диаметр газопровода (по номограмме), мм

Удельные потери давления руд, Па/м

Потери давления на участке ∆р, Па

д, %

Главное направление

1-2

2-3

и т.д.

Итого

Ответвления

2-6

7.4.2 Расчет кольцевых газопроводов

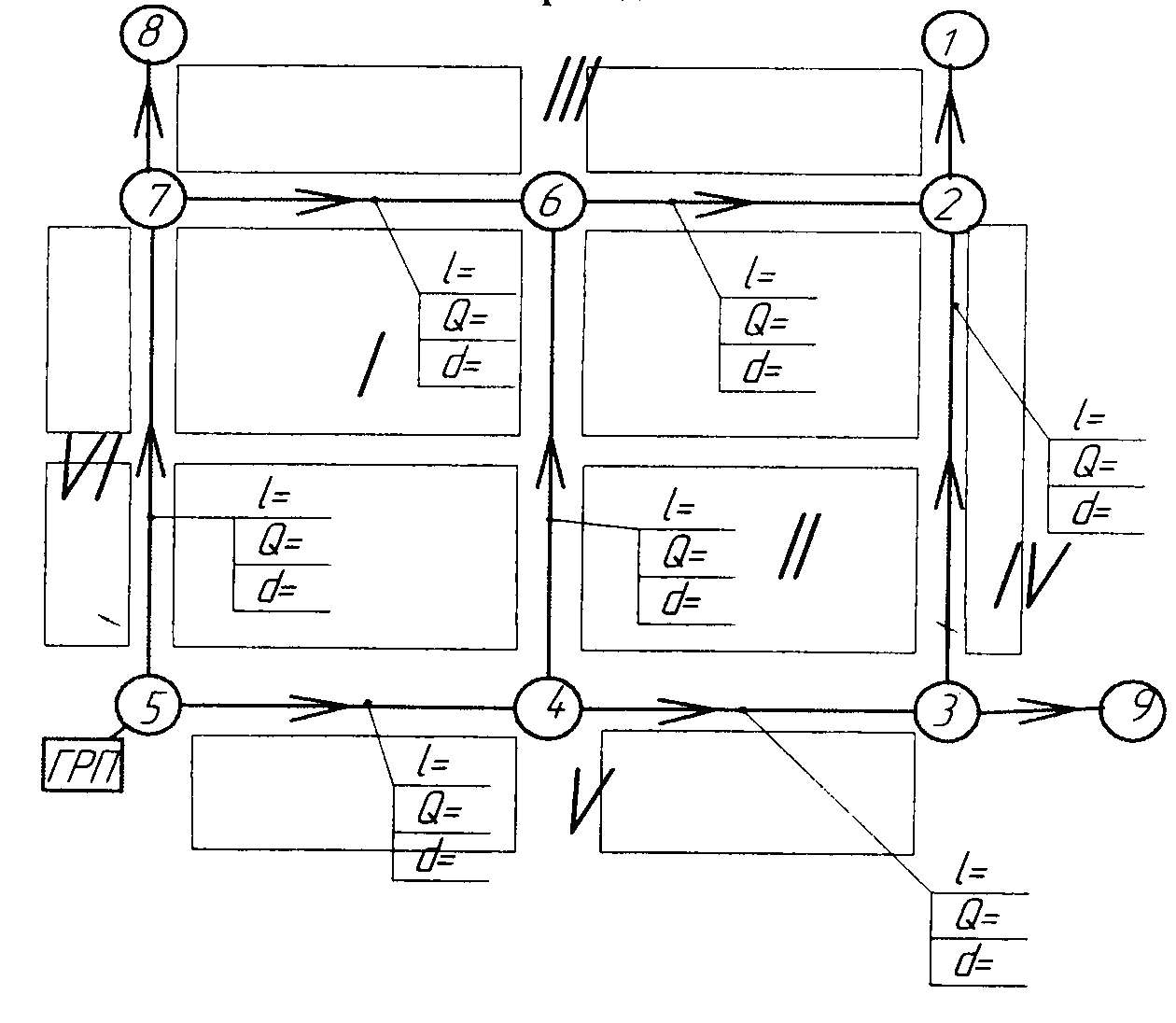

Рис 7.2. Расчетная схема кольцевого газопровода

Нумерацию участков целесообразно выполнить от концевых точек против движения газа вдоль выбранных главных направлений.

Расход газа, приходящий на 1 га застройки

, м3/ч∙га (7.28)

- удельный расход газа;

- сумма максимальных часовых расходов газа квартирами, мелкими отопительными установками и мелкими коммунальными предприятиями, (без учета расхода газа крупными потребителями), м3/ч;

- площадь застройки района, га;

Удельный путевой расход газа для каждого контура сети определяется по формуле :

qi = Qi/Уli, м3/ч∙м (7.29)

где Qi- расход газа квартирами, мелкими отопительными установками и мелкими коммунальными предприятиями, газоснабжаемыми от данного контура, м3/ч;

Уli – суммарная длина питающего контура сети, м

Результаты расчета сводятся в таблицу 1.4.

Таблица 1.4

Номер контура

Площадь газоснабжаемой территории, S, га

Расход газа, qуд, приходящийся на 1га застройки

Расход

газа

Qi, м3/ч

Длина

питающего

контура,

li, м

qi, удельный путевой рас-ход, м3/ч·м

I

(l4-5+l5-7+l7-6+l4-6)

II

(l4-3+l6-2+l3-2+l4-6)

III

(l7-6+l6-2)

IV

(l3-2+l3-9)

V

(l3-4+l4-5)

VI

(l5-7)

Предварительное распределение потоков в сети выполняется таким образом, чтобы потоки газа двигались к потребителям кратчайшим путем, а точки их встречи располагались противоположно точкам питания. Головные участки, примыкающие к точкам питания, должны быть взаимозаменяемыми, а их расчетные расходы должны пролегать в зонах наибольшего потребления газа. Пример распределения потоков газа см. рис.2.

Расчетные расходы по участкам сети определяются по формуле:

Qр=0,55Qпут + Qтр, м3/ч (7.30)

где Qпут – путевой расход газа на участке, м3/ч

Qпут = lучЧ qiуч, м3/ч (7.31)

Qтр – транзитный расход газа на участке, м3/ч, определяется как сумма путевых расходов всех последующих участков и расхода газа крупным потребителем, подключенным к этом участку.

Расчеты сводятся в таблицу 1.5.

Таблица 1.5

Участок

Длина участка, м

Удельный расход

газа, м3/ч∙м

Расход газа, м3/ч

Qпут

0,55 Qпут

Qтр

1-2

l1-2

q(III)

l1-2Чqi(III)

-

0,55Qпут

2-3

l2-3

qi(II)+qi(IV)

Qпут(1-2)

9-3

l3-9

qi(IV)

l9-3Чqi(IV)

-

3-4

l3-4

qi(II)+qi(V)

l3-4Чqi(II)+qi(V)

Qпут(1-2)+ Qпут(2-3)+ Qпут(3-9)

4-5

l4-5

qi(I)+qi(V)

4-6

L4-6

qi(I)+qi(II)

2-6

l2-6

qi(III)+qi(I)

6-7

l6-7

qi(I)+qi(III)

8-7

l7-8

qi(III)

7-5

l7-5

qi(I)+qi(VI)

Проверка: расход газа выходящего из ГРП

Qгрп = Qп(5-7)+ Qтр(5-7)+ Qп(5-4)+ Qтр(5-4) (7.32)

Qгрп =

Предварительные расчетные расходы по участкам сети определены верно, если отклонение от максимального часового расхода на район не превышает 10%.

(7.33)

Расчетные потери давления газа от ГРП до наиболее удаленного прибора, ∆pp, принимают не более: суммарные -1800Па

на уличные и внутриквартальные сети -1200Па

на дворовые и внутридомовые – 600Па.

Удельные потери давления основных направлений определяются по формуле:

, Па/м (7.34)

где - расчетные потери давления газа в уличных и внутриквартальных газопроводах;

1,1 – коэффициент, учитывающий потери давления газа в местных сопротивлениях (10% от потерь давления на трение);

- сумма длин участков по основным направлениям.

,

,

.

Если один участок входит в разные направления, для определения его диаметра принимается меньшее из значений удельных потерь давления.

По расчетному расходу и удельным потерям давления с помощью таблиц для гидравлического расчета (прилож.15,16) или номограмм (прилож.17) определяется диаметр газопровода, уточняются удельные потери давления.

Внутренний диаметр газопровода принимается из стандартного ряда внутренних диаметров трубопроводов: ближайший больший — для стальных газопроводов и ближайший меньший — для полиэтиленовых.

Потери давления газа на участке определяются по формуле :

∆p=∆pуд· ·1,1 lуч, Па (7.35)

Результаты гидравлического расчета сводятся в таблицу 1.6.

Таблица 1.6

Ко-

ль-

цо

Участки кольца

Предварительное распределение

Попра-

вочный

расход

∆Q,

м3/ч

Окончательное

распределение потоков

Но-

мер

Номер

сосед-

него

кольца

Дли-

на

уча-

стка

Dнх

S

м3/ч

∆p/l,

Па/м

∆p,

Па

∆p/Qр

∆Qуч,

м3/ч

м3/ч

∆p/l,

Па/м

∆p,

Па

I

5-4

-

l4-5

-Qp(5-4)

5-7

-

l7-5

Qp(5-7)

7-6

II

l6-7

Qp(7-6)

4-6

-

l4-6

-Qp(4-6)

Q = У∆p Ч100%

У|∆p|

У∆p

У|∆p|

У

II

4-3

-

l3-4

-Qp(4-3)

3-2

-

l2-3

-Qp(3-2)

4-6

I

l4-6

-Qp(4-6)

6-2

-

l2-6

-Qp(6-2)

Q = У∆p Ч100%

У|∆p|

У∆p

У|∆p|

Примечание: расходы, направленные по часовой стрелке считать положительными, против часовой стрелки - отрицательными.

Гидравлический расчет кольцевой сети можно считать законченным в случае, когда ошибка Q≤10%, при больших значениях ошибки выполняется увязка кольцевой сети.

Поправочный расход определяется по формуле:

∆Q═∆Qk-∆Qc.k. (7.36)

где ∆Qk - круговой поправочный расход корректируемого кольца;

∆Qc.k- круговой поправочный расход соседнего кольца;

,

- поправка первого порядка, м3/ч

где - сумма потерь давления в участках кольца, Па;

- сумма для данного кольца;

- поправка второго порядка, м3/ч.

где - смежного с соседним кольцом участка

- поправка первого порядка соседнего кольца,м3/ч

Корректированный расход по участку определяется по формуле:

Qуч.=Qр+∆Q

В случае превышения ошибкой Q допустимых значений, увязка повторяется в той же последовательности.

7.6 Проектирование внутренней системы газоснабжения

В зависимости от функционального назначения объекта, в соответствии с заданием, принимается газовое оборудование, приводятся его технические характеристики. Размещение оборудования в помещениях выполняется с учетом требований нормативных документов.

7.6.1 Гидравлический расчет внутреннего газопровода

На основании принятых решений выполняется расчетная схема внут­реннего газопровода. Длины участков определяются по плану здания.

Расчетный расход газа для дворовых и внутренних газопроводов определяется одним из перечисленных методов:

I. как сумма номинальных расходов газа установленных приборов с учетом коэффициента одновременности их действия по формуле:

, м3/ч

где - коэффициент одновременности работы однотипных приборов или групп приборов (прилож.9);

- номинальный расход газа установленным прибором или группой приборов, определяется по техническим характеристикам приборов, м3/ч (прилож.2, 3, 4)

- количество установленных приборов или групп приборов, шт.

II. как доля годового потребления газа населением квартир с учетом неравномерности потребления газа в год по формуле:

, м3/ч

где- максимальный коэффициент часовой неравномерности потребления газа за год, (прилож.8)

- годовое потребление газа жильцами квартиры, м3/ч

- количество однотипных квартир.

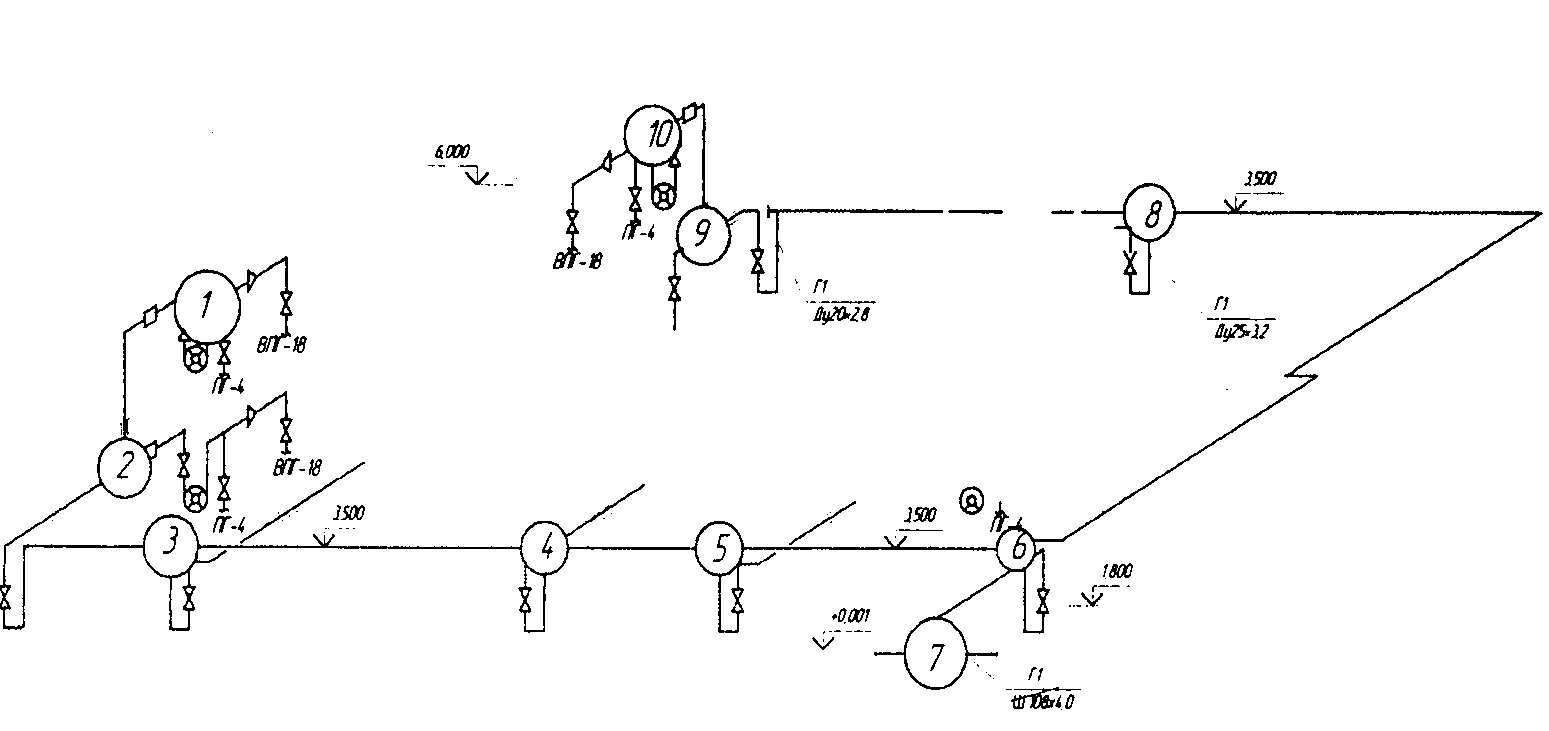

Рис.3 Расчетная схема внутридомового газопровода

Максимальный часовой расход газа определяется одним из двух методов расчета расхода.

Выбор метода определения расчетных расходов зависит от исходных данных. Следует учесть, что расчетный расход газа, определенный по коэффициенту одновременности действия приборов, может быть несколько завышен ввиду несоответствия мощности установленных приборов потребности населения. Определение расходов начинается с диктующей (наиболее далеко и высоко расположенной) точки газопотребления. Результаты определения расчетных расходов по участкам сводятся в таблицу 1.7.

Таблица 1.7

№ участка

Количество установленных приборов (групп приборов)

Коэффициент одновременности работы, k0

Номинальный расход, м3/ч

Расчетный расход Qр, м3/ч

1-2

1

2-3

2

3-4

4

И т.д.

Номинальный расход газа для групп приборов определяется как сумма номинальных расходов каждым прибором прилож.4 или

Таблица 1.8

№ участка

Коэффициент часового максимума, kч max

Годовое потребление газа,

м3/г

Количество однотипных квартир

Расчетный расход, м3/ч

1 ком.

2 ком.

3 ком.

1 ком.

2 ком.

3 ком.

1 ком.

2 ком.

3 ком.

1-2

И т.д.

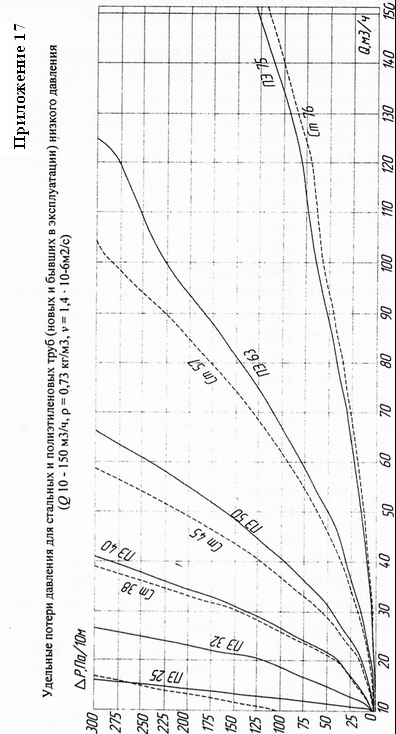

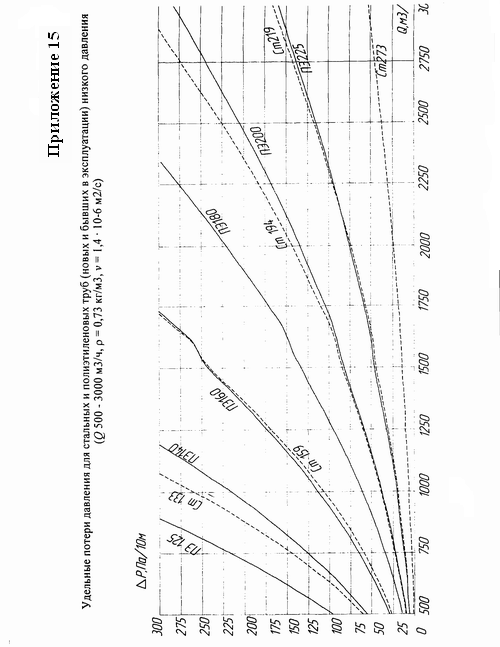

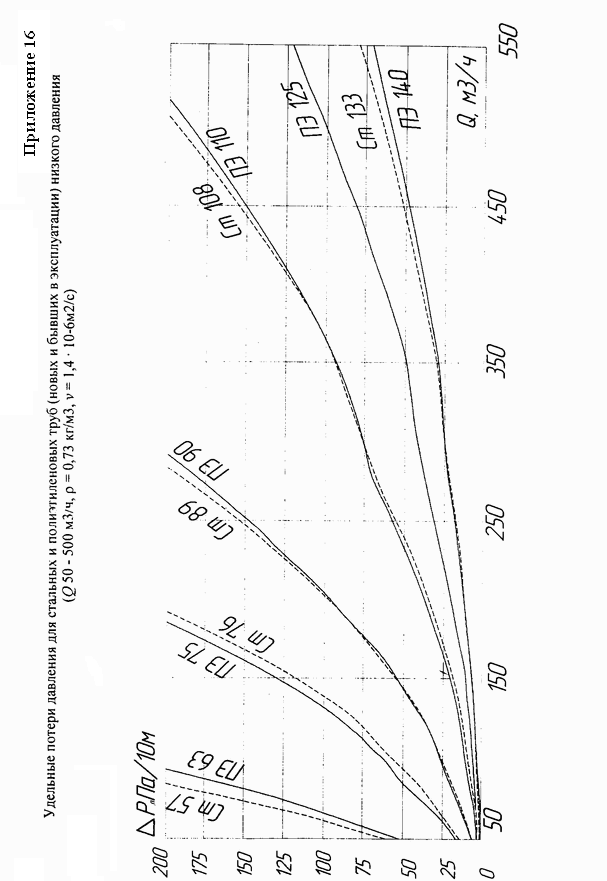

Диаметр участков газопровода определяется по номограмме (прилож. 20) или таблицам для гидравлического расчета газопроводов низкого давления, аналогично диаметрам газопроводов распределительной сети. Диаметр подводки к газовым приборам принимается не менее диаметра присоединительного патрубка (тех. характеристики приборов).

Расчетная длина участков газопровода определяется по формуле:

1═lг+УжЧlэкв., м

где lг – геометрическая длина участка газопровода, определяется по плану, разрезу здания и аксонометрической схеме газопровода;

Уж - сумма коэффициентов местных сопротивлений (прилож.18);

lэкв- эквивалентная длина прямолинейного участка, м, принимается по таблицам для гидравлического расчета.

Потери давления на участке газопровода определяются по формуле:

, Па

где ∆р/l- удельные потери давления на участке, для принятого диаметра газопровода и расчетного расхода газа.

При разных высотных отметках начала и конца участка газопровода необходимо учитывать геометрическое давление:

Ргст= ±gH(св-сг), Па

где св – плотность воздуха, св= 1,29 кг/м3;

сг- плотность газа, кг/м3;

g- ускорение свободного падения, g=9,81 м/с2;

Н –разность высотных отметок начала и конца участка, м.

При расчете газопроводов природного газа гидростатическое давление на стояках учитывается со знаком «-».

Потери давления в газовых приборах принимаются согласно паспортным данным.

Таблица 1.9

№ участ-

ка

1

Qр, м3/ч

2

d,

мм

3

м

4

Уж

5

1экв

Уж=1

6

1экв,

м

7

1,

м

8

∆с/1

Па/м

9

∆с,

Па

10

Н,

м

11

Сгст,

Па

12

∆с+сгст,

Па

13

16-15

15-14

Всего

Потери в газовом приборе

50

Итого

2 – из таблицы 1.7 или 1.8; 8 – 4+7;

3 – по номограмме; 9 – по приложению 18;

4 – по аксонометрической схеме; 10 - 8Ч9;

5 – по приложению 18; 11 – по аксонометрической схеме;

6 – по приложению 18; 12 -10+12 (с учетом знака)

7 - 5Ч6;

9.2 Оформление графической части

9.2.1 Лист 1. Газоснабжение района города (населенного пункта)

Выполняется на формате А1 и включает в себя:

- генеральный план микрорайона, города или населенного пункта (М 1:1000; 1:500) с нанесением проектируемых сетей газоснабжения. На генеральном плане должны быть указаны абонентские ответвления газопроводов, запорная арматура, диаметры участков газопроводов;

- план, разрез и аксонометрическую схему газорегуляторного пункта или бесмаштабную функциональную схему ГРПШ;

- спецификацию оборудования газораспределительной системы;

- характерные узлы газораспределительной системы (перехода газопровода через препятствия, пересечения газопровода с инженерными сетями, устройства колодцев, установки арматуры и т.д.).

9.2.2. Лист 2. Газоснабжение жилого дома

Выполняется на формате А1 и включает в себя:

-фасад жилого дома (М 1:100; М 1:50) с проектируемым газопроводом. Фасад выбирается таким образом, чтобы был проработан узел подключения, узлы ввода газопровода в здание;

- план здания на отметке ввода газопроводов с указанием газовых приборов, газовых стояков, внутренней разводки, вентиляционные каналы, дымоходы;

- аксонометрическую схему внутреннего газопровода (М 1:100; М 1:50). В случае однотипных стояков допускается выполнение аксонометрической схемы без стояков и аксонометрической схемы одного типового стояка. На аксонометрической схеме должны быть указаны: запорная арматура, диаметры газопроводов;

- узлы подключения газовых приборов, запорной арматуры, футляров и т.д.;

- спецификация на материал и оборудования внутреннего газопровода.

При выполнении графической части заполнение листа должно быть не менее 80%.

Список литературы

  1. СНиП 42-01-2002 Газораспределительные системы.

  2. СП 42-101-2003. Общие положения по проектированию и строительству газораспределительных систем из металлических полиэтиленовых труб. - М. Госстрой, 2004

  3. СП 42-102-2004. Проектирование и строительство газопроводов из металли­ческих труб. - М.: Госстрой, 2004

  4. СП 42 — 103 - 2003 - Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов - М.: Полимергаз 2004

  5. ПБ 12-529-03 Правила безопасности систем газораспределения и газопотребления.

  6. Ионин А.А. Газоснабжение. -М: Стройиздат, 1989. -439 с.

  7. Жила В.А. Газовые сети и установки. Учеб. Пособие для ср. проф. Образования.-М.:Издательский центр «Академия», 2003.-272 с.

  8. Стаскевич Н.Л., Северинец Г.Н., Вигдорчик Д.Я. Справочник по газоснаб­жению и использованию газа. -Л: Недра, 1990. -762 с.

  9. СНиП 31 - 03 - 2001 - Производственные здания

Приложение 1.

Нормы расхода газа на коммунально-бытовые нужды (извлечение из ГОСТ Р 51617)

Потребители газа

Показатель

потребления

газа

Нормы расхода теплоты, МДж (тыс.ккал)

1. Население

При наличии в квартире газовой плиты и централизованного горячего

водоснабжения при газоснабжении:

Природным газом

СУГ

на 1 чел. в год

на 1 чел. в год

4100(970)

3850(920)

При наличии в квартире газовой плиты и водонагревателя (при отсутствии централизованного горячего водоснабжения) при газоснабжении:

Природным газом

СУГ

на 1 чел. в год

на 1 чел. в год

10000(2400)

9400 (2250)

При наличии в квартире газовой плиты и отсутствии централизованного горячего водоснабжения и газового водонагревателя при газоснабжении:

Природным газом

СУГ

на 1 чел. в год

на 1 чел. в год

6000 (1430)

5800 (1380)

2. Предприятия бытового обслуживания населения

На стирку белья в механизированных прачечных

На стирку белья в механизированных прачечных с сушильными шкафами

На стирку белья в механизированных прачечных, включая сушку и глажение

На 1 тонну сухого белья

То же

»

8800 (2100)

12600 (3000)

18800(4500)

Дезкамеры:

На дезинфекцию белья и одежды в паровых камерых

На дезинфекцию белья и одежды в горячевоздушных камерах

»

»

2240(535)

1260 (300)

Бани:

Мытье без ванн

Мытье в ваннах

На 1 помывку

То же

40 (9,5)

50 (12)

3. Предприятия общественного питания (столовые, рестораны, кафе)

На приготовление обедов (вне зависимости от пропускной способности предприятия)

На приготовление завтраков или ужинов

На 1 обед

На 1 завтрак

(ужин)

4,2 (1)

2,1 (0,5)

4. Учреждение здравоохранение

Больницы, родильные дома:

На приготовление пищи

На приготовление горячей воды для хозяйственно-бытовых нужд и лечебных процедур (без стрики белья)

на 1 койку в год

то же

3200 (760)

9200 (2200)

5. Предприятия по производству хлеба и кондитерских изделий

На выпечку хлеба формового

На выпечку хлеба подового, батонов, булок, сдобы

На выпечку кондитерских изделий

На 1 т изделий

То же

»

2500 (600)

5450 (1300)

7750 (1850)

Примечания:

1.Нормы расхода теплоты на жилые дома, приведенные в таблице, учитывают расход теплоты на стирку белья в домашних условиях.

2.При применении газа для лабораторных нужд школ, вузов, техникумов и других специальных учебных заведений норму расхода теплоты следует принимать в размере 50 МДж (12 тыс. ккал) в год на одного учащегося.

Приложение 2. Технические характеристики газовых водонагревателей

Характеристика

Марка водонагревателя

Аппарат

отопитель­ный

ВПГ-18-

1-3

ВПГ-20-

1-3

ВПГ-23

ВПГ-25-

1-3-В

АГВ-80

(120)

АОГВ-10

АОГВ-15

АОГ В-20

1

2

3

4

5

6

7

8

9

Тепловая мощность основной горелки, кВт

20,93

23,26

23,26

29,075

6,98

(13,96)

11,63

17,45

23,26

Номинальный расход газа, м3/ч:

природного

сжиженного

2,34-1,81

0,87 - 0,67

2,58-2,12

0,96-0,78

2,94

0,87

не более

2,94

1,19

Коэффициент полез­ного действия, %.

не менее

82

82

83

83

81

80

80

82

Расход воды при нагреве на 45°С, л/мин, не менее

5,4

6,1

7,0

7,6

Давление воды перед аппаратом, МПа

минимальное

номинальное

максимальное

0,049

0,150

0,590

0,049

0,150

0,590

0,060

0,150

0,600

0,049

0,150

0,590

Разряжение в дымо­ходе для нормальной работы, Па

2

2

2

2

2

3

3

3

Габаритные размеры аппарата, мм

высота

ширина

глубина

780

390

295

860

390

315

800

375

225

780

420

315

D

410

1540

D

410

970

D

420

980

Масса аппарата, кг, не более

20

22

15,5

25

85

120

150

Диаметр подводяще­го газопровода, не менее, мм

25

25

25

25

32

20

20

Площадь отапливае­мого помещения

75

100

150

Приложение 3.Расход газа для некоторых приборов и оборудования при Qн≈ 36000, кДж/м3

Прибор

Расход теплоты ,ккал/ч

Расход газа, м3/ч

Плита двухгорелочная без духового шкафа

То же с духовым шкафом

Плита трехгорелочная с духовым шкафом

Плита четырехгорелочная с духовым шкафом

Кипятильник

Водонагреватель проточный

Водонагреватель емкостный 80л

120л

Камин газовый

3200

6000

7760

9600

16480

18000-25000

6000

12000

14400

0,4

0,75

0,95

1,25

2,0

2,3-3,2

0,75

1,5

0,15

Приложение 4.Характеристики унифицированных газовых стационарных бытовых плит (по ГОСТ 107998-85*)

Характеристика

Норма для плит

напольных

настольных

Число горелок, не менее

2

2

Число горелок стола нормальной тепловой мощности для плит, не менее:

2-горелочных

3-горелочных

4-горелочных

1

2

2

1

2

2

Тепловая мощность горелок стола, кВт:

пониженная

нормальная

повышенная

0,7±0,06

1,9±0,12

2,8±0,12

Тепловая мощность основной горелки духового шкафа на еди­ницу объема, не более

0,09

-

Тепловая мощность жарочной горелки духового шкафа, кВт. не более

3,5

-

КПД горелок стола при номинальном режиме, %, не менее

56

57

Индекс оксида углерода, % об., не более

0,010

Полезный объем духового шкафа, дм3, не менее:

2- и 3-горелочных плит

4-горелочных и более

35

45

-

-

Размеры входного проема духового шкафа, мм, не менее:

высота

ширина

260

330

-

-

Размеры плит без учета выступающих элементов обслуживания и декоративных элементов, мм:

высота Н (±5)

глубина L:

отдельно стоящей (±5)

встраиваемой (-10)

ширина В:

отдельно стоящей (±5)

встраиваемой (-10)

расстояние b (±5):

отдельно стоящей

встраиваемой

850

450; 600

600

500; 520; 800

600

15

40

110; 125

300; 315

-

500

-

-

-

Условный проход входного штуцера газопровода, мм

15

Массы плиты шириной до 600 мм включительно, кг, не более:

2-горелочной

3-горелочной

4-горелочной

40

50

60

8

10

15

Масса плиты 3-горелочной шириной до 800 мм, кг, не более

60

15

Концентрация оксида азота, мг/м3, не более

200

Приложение 5. Годовые расходы теплоты на приготовление кормов и подогрев воды для животных

Назначение расходуемого газа

Показатель

Нормы расхода теплоты на нужды одного животного, МДж (тыс. ккал)

Приготовление кормов для животных с учетом запаривания грубыкормов и корне-, клубне плодов

подогрев воды для питья и санитарных целей

Подогрев воды для питья и санитарных целей

Лошадь

Корова

Свинья

На одно животное

1700(400) 4200(1000)

8400 (2000)

420(100)

Приложение 6. Коэффициент часового максимума расхода, Кmах

(Таблица 2 СП 42-101-2003)

Число жителей,

тыс. чел

h

Кmах

Число жителей,

тыс. чел

h

Кmах

для населения

1

1/1800

40

1/2500

2

1/2000

50

1/2600

3

1/2050

100

1/2800

5

1/2100

300

1/3000

10

1/2200

500

1/3300

20

1/2300

750

1/3500

30

1/2400

1000

1/3700

2000 и более

1/4700

для предприятий

коммунально-бытового назначения

Бани

Прачечные

Общественного питания

По производству хлеба и кондитерских изделий

1/2700

1/2900

1/2000

1/6000

Приложение 7.Укрупненный показатель часового расхода теплоты на отопление 1 м2 жилой площади

Расчетная температура, °С

0

-10

-20

-30

-40

Потребление тепла, кДж/ч м2

335

461

544

628

670

Приложение 8. Укрупненный показатель среднечасового расхода теплоты на горячее водоснабжение на 1 человека

Нормы расхода воды на горячее водоснабжение,

л/чел сут

80

90

100

110

120

130

Норма потребления теплоты, кДж/чел

1050

1150

1260

1360

1470

1570

Приложение 9. Значение коэффициента одновременности Ksim (Таблица 5 СП 42-101-2003)

Число

приборов

Коэффициент одновременности Ksim в зависимости от установки в жилых

домах газового обору­дования

Плита

4-конфорочная

Плита

2-конфорочная

Плита

4-конфорочная и

газовый

проточный

водона­греватель

Плита

2-конфорочная и газовый проточный водона­греватель

1

1

1

0,700

0,750

2

0,650

0,840

0,560

0,640

3

0,450

0,730

0,480

0,520

4

0,350

0,590

0,430

0,390

5

0,290

0,480

0,400

0,375

6

0,280

0,410

0,392

0,360

7

0.280

0,360

0,370

0,345

8

0,265

0,320

0,360

0,335

9

0,258

0,289

0,345

0,320

10

0,254

0,263

0,340

0,315

15

0,240

0,242

0,300

0,275

20

0,235

0,230

0,280

0,260

30

0,231

0,218

0,250

0,235

40

0.227

0,213

0,230

0,205

50

0,223

0,210

0,215

0,193

60

0,220

0,207

0,203

0,186

70

0,217

0,205

0,195

0,180

80

0,214

0,204

0,192

0,175

90

0,212

0,203

0,187

0,171

100

0,210

0,202

0,185

0,163

400

0,180

0,170

0,150

0,135

Примечания:

1. Для квартир, в которых устанавливается несколько однотипных газовых приборов, коэффициент одновременности следует принимать как для такого же числа квартир с этими газовыми приборами.

2. Значение коэффициента одновременности для емкостных водонагревателей, отопительных котлов или отопительных печей рекомендуется принимать равным 0,85 независимо от количества квартир.

Приложение 10. Расчетные значения коэффициента неравномерности потребления газа за год в зависимости от характера его использования

Число квартир

Населенность квартиры, чел.

1 и 2

3

4

5

6 и более

Для приготовления пищи

1

37,144

30,834

24,255

21,556

18,407

2

21,915

18,349

14,145

12,432

11,613

3

17,820

14,738

12,222

11,250

10,339

4

16,430

13,364

11,487

10,638

9,618

5

15,345

12,388

10,953

10,102

9,172

6

14,845

11,923

10,508

9,770

8,875

7

14,200

11,328

10,085

9,388

8,556

8

13,625

11,005

9,800

9,056

8,153

9

13,220

10,641

9,545

8,750

8,004

10

12,915

10,382

9,257

8,444

7,813

15

11,695

9,533

8,385

7,781

7,112

20

11,035

9,014

7,863

7,270

6,667

30

10,150

8,265

7,075

6,556

6,093

40

9,380

7,681

6,599

6,071

5,690

50

8,945

7,327

6,319

5,842

5,435

60

8,535

6,993

5,995

5,587

5,223

70

8,110

6,636

5,761

5,382

5,053

80

7,830

6,419

5,599

5,255

4,947

90

7,615

6,228

5,452

5,127

4,841

100

7,455

6,094

5,351

5,025

4,756

400

6,000

4,908

4,388

4,158

3,970

Для приготовления пищи и нагрева воды

1

59,934

39,978

29,989

23,982

19,983

2

32,629

23,809

18,460

15,473

13,195

3

22,388

16,932

13,995

12,483

11,224

4

19,870

14,900

12,879

11,729

10,266

5

18,549

14,310

11,981

10,644

9,713

6

17,708

13,586

11,538

10,181

9,389

7

17,025

12,812

10,852

9,635

9,170

8

16,308

12,249

10,510

9,295

8,760

9

15,511

11,981

10,231

8,988

8,486

10

15,282

11,608

10,051

8,870

8,349

15

13,726

10,48

9,126

8,114

7,336

20

13,191

10,030

8,707

7,720

6,926

30

11,903

9,470

8,062

7,063

6,378

40

11,220

8,907

7,503

6,636

6,050

50

10,572

8,346

7,080

6,242

5,784

60

10,113

7,918

6,761

6,012

5,584

70

9,694

7,570

6,340

5,749

5,393

80

9,429

7,114

6,079

5,552

5,228

90

8,896

6,820

5,899

5,420

5,092

100

8,553

6,606

5,757

5,289

5,009

400

6,462

5,134

4,574

4,270

4,106

Приложение 11. Технические характеристики газорегуляторных пунктов и установок с одной линией редуцирования и байпасом

№№

п/п

Марка ГРПШ

стр.

Регулятор

Рвх МПа

Рвых

Максимальная пропускная способность, м3/ч

1

ШГКС-6/3-400 (ЭГА)*

338

РДК

0,6

225-227

2

ШГКС-12/3-400 (ЭГА)

338

РДК

1,2

225-275

3

ШБГУ-40-3(ЭГА)

342

РДК

1,2

14-19

4

ШГК-100-3(ЭГА)

342

РДК

1,2

14-19

5

ШБГД-400-3 (ЭГА)

342

РДК

1,2

14-19

6

ГРПШ-32/3Б(ГА)*

346

РДНК-32

1,2

2,0-2,5

64

7

ГРПШ-32/6Б(ГА)

346

РДНК-32

0,6

2,0-5,0

105

8

ГРПШ-32/10Б(ГА)

346

РДНК-32

0,3

2,0-2,5

100

9

ГРПШ-1(ГПМ)*

348

РДГД-20М

0,6

1,2-3

100

10

ГРПН-300-10(ГПМ)

350

РДУ-32(РД32)

0,3

1,2-3,5

124

11

ГРПН-300-6 (ГПМ)

350

РДУ-32(РД32)

1,2

1,2-3,5

258

12

ГРПН-300-4

(ГПМ)

350

РДУ-32(РД32)

1,2

1,2-3,5

150

13

ГРПШ-400-0 (ГА)

352

РДНК-400

0,6

2,0-5,0

500

14

ГРПШ-400-0 (ГА)

352

РДНК-400

0,6

2,0-5,0

500

15

ГРПШ-400**(Радон)*

354

РДНК-400

0,6

2,0-5,0

250

16

ГРПШ-400-01 (Радон)

354

РДНК-400М

0,6

2,0-5,0

500

17

ГРПШ-01-У1(Радон)

354

РДНК-У

1,2

2,0-5,0

900

18

ГРПШ-07-У1 (Радон)

354

РДНК-1000

0,6

2,0-5,0

800

19

ГРПШ-03Б-У1 (Радон)

354

РДСК-50Б

0,6

270-300

700

20

ГРПШ-03М-У1 (Радон)

354

РДСК-50М

1,2

30-100

900

21

ГРПШ-03БМ-У1 (Радон)

354

РДСК-50БМ

1,2

270-300

1100

22

ГРПШН-А-01-У (ГА)

358

РДНК-50

1,2

2,0-3,5

900

23

ГРПШН-А-01П-У (ГА)

358

РДНК-50П

1,2

3,5-5,0

900

24

ГСГО

361

РДБК1-50

1,2

1-600

5200

25

ГРПШ-13-1Н-У1

(Радон)

364

РДГ-50Н

1,2

1,5-60

6200

26

ГРПШ-13-1В-У1

(Радон)

364

РДГ-50В

1,2

60-600

6200

Приложение 12. Технические характеристики газорегуляторных пунктов и установок с основной и резервной линиями редуцирования

№№

п/п

Марка ГРПШ

стр.

Регулятор

Рвх ,

МПа

Рвых

Максимальная пропускная способность, м3/ч

1

ГРПШ-1(ГПМ)*

372

РДГД-20М

0,6

1,2-3

100

2

ГРПН-300-10(ГПМ)

374

РДУ-32(РД-32)

0,3

1,2-3,5

125

3

ГРПН-300-6(ГПМ)

374

РДУ-32(РД-32)

1,2

1,2-3,5

260

4

ГРПН-300-4(ГПМ)

374

РДУ-32(РД-32)

0,6

2-5

150

5

ГРПШ-04-2У1** (Радон)

376

РДНК-400

0,6

2,0-2,5

250

6

ГРПШ-О5-2У1

(Радон)

376

РДНК-400М

0,6

2,0-2,5

500

7

ГРПШ-07-2У1 (Радон)

376

РДНК-1000

0,6

2-5

800

8

ГРПШ-02-2У1 (Радон)

376

РДНК-У

1,2

2,0-2,5

900

9

ГРПШ-03Б-2У1 (Радон)

376

РДСК-50Б

0,6

270-300

700

10

ГРПШ-03М-2У1 (Радон)

376

РДСК-50М

1,2

30-100

900

11

ГРПШ-03БМ-2У1 (Радон)

376

РДСК-50БМ

1,2

270-300

1100

12

ГРПШН-А-02 (ГА)*

380

РДНК-50

1,2

2,0-3,5

900

13

ГРПШН-А-02П (ГА)*

380

РДНК-50П

1,2

3,5-5,0

900

14

ГРПШ-13-2Н1

(Радон)

383

РДГ-50Н

1,2

1,5-60

6200

15

ГРПШ-13-2В-У1(Радон)

383

РДГ-50В

1,2

60-600

6200

16

ГРПШ-15-2Н-У1(Радон)

383

РДГ-80Н

1,2

1,5-60

13000

17

ГРПШ-15-2В-У1(Радон)

383

РДГ-80В

1,2

60-600

13000

21

ПГБ-50(ГА)

390

РДБК1-50

1,2

1-600

5200

22

ПГБ-50-СГ(ГА)

390

РДБК1-50

1,2

1-600

5200

23

ПГБ-50-СГ-ЭК(ГА)

390

РДБК1-50

1,2

1-600

5200

Приложение 13. Технические характеристики газорегуляторных пунктов и установок с двумя линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при параллельной установке регуляторов

№№

п/п

стр.

Регулятор

Рвх ,

МПа

Рвых

1

Рвых 2

Максимальная пропускная способность, м3/ч

1

ГРПШ-О3Б-04-2У1**(Радон)*

406

РДНК-400М,

РДСК-50Б

0,6

270-300

2-5

700

250

2

ГРПШ-О3Б-04М -2У1 (Радон)

406

РДНК-400М,

РДСК-50Б

0,6

270-300

2-5

700

500

3

ГРПШ-О3Б-07-2У1 (Радон)

406

РДНК-1000,

РДСК-50Б

0,6

270-300

2-5

800

700

4

ГРПШ-О3М-01-2У1 (Радон)

406

РДНК-У,

РДСК-50Б

1,2

30-100

2-5

900

900

5

ГРПШ-О3БМ-01-2У1 (Радон)

406

РДНК-У,

РДСК-50Б

1,2

270-300

2-5

1100

900

6

ГРПШ-13-2НВ-У1 (Радон)

410

РДГ-50Н(В)

1,2

1,5-60

60-600

6200

6200

7

ГРПШ-15-2НВ-У1 (Радон)

410

РДГ-50Н(В)

1,2

1,5-60

60-600

13000

13000

Приложение 14. Технические характеристики газорегуляторных пунктов с одной линией редуцирования

№№

п/п

стр.

Регулятор

Рвх,

МПа

Рвых

Максимальная пропускная способность, м3/ч

3

ГРПШ-10МС

(Сигнал)

328

РДГК-10М

0,6

1,5-2,0

80

4

ГРПШ-10К (ГА)*

330

РДГК-10К

0,6

2,2

10

5

ГРПШ-10 (ГПМ)*

332

РДГК-10/3

0,6

2,0-2,5

30

6

ГРПШ-1ОМС (ГПМ)

332

РДГК-10/5М

0,6

2,0-2,5

70

7

ГРПШ-1 (ГПМ)

334

РДГД-20М

0,6

1,2-3

100

8

ГРПШ-32 К/З(ГА)

336

РДНК-32

1,2

2,0-2,5

64

9

ГРПШ-32 К/6(ГА)

336

РДНК-32

0,6

2,0-2,5

105

10

ГРПШ-32 К/10(ГА)

336

РДНК-32

0,3

2,0-2,5

100

*Список сокращений: ЭГА-НПП «Электронно-гидравлическая автоматика», г.Москва, ГПМ-ООО «Завод «Газпроммаш», г.Саратов, ГА- ОАО «Газаппарат», г.Саратов, Сигнал- ЗАО «Сигнал-Прибор», г.Энгельс Саратовской обл.,Радон-ООО «Родон и Кє», г.Энгельс Саратовской обл.

Приложение 18. Для расчета газопроводов низкого давления (трубы стальные водогазопроводные ГОСТ 1050-88)

Удельные потери

давления

Условный проход и наружный диаметры, мм

Ѕ; 21,25;

15,75

; 26,75;

21,25

1; 33,5;

27

; 42,25;

35,75

;

48;

41

2; 60;

53

;

75;

68

3;

88,5;

80,5

Природный газ (с=0,73 кг/м3; г =15·10-6м2/с)

0,10

0,11

0,12

0,15

0,17

0,20

0,22

0,25

0,27

0,30

0,33

0,35

0,37

0,049/0,018

0,053/0,020

0,058/0,021

0,073/0,027

0,082/0,030

0,097/0,036

0,110/0,041

0,120/0,044

0,130/0,048

0,140/0,052

0,160/0,059

0,170/0,063

0,180/0,067

0,16/0,059

0,18/0,067

0,19/0,070

0,24/0,089

0,27/0,099

0,32/0,118

0,36/0.133

0,40/0,148

0,43/0,159

0,48/0.178

0,53/0,196

0,56/0,200

0,60/0.220

0,42/0,155

0,47/0,174

0,51/0,189

0,63/0,230

0,71/0,260

0,84/0,310

0,92/0,340

1,05/0,390

1,13/0,420

1,26/0,470

,34/0,470

1,42/0,500

1,46/0,530

1,23/0,46

1,41/0,52

1,55/0,57

1,85/0,65

2,01/0,70

2,20/0,72

2,31/0,73

2,49/0,75

2,72/0,76

2,76/0,77

2,91/0,78

3,03/0,783,13/0,78

2,15/0,76

2,27/0,80

2,39/0,81

2,71/0,84

2,91/0,86

3,19/0,88

3,36/0,89

3,61/0,91

3,78/0,92

4,00/0,93

4,24/0,94

4,38/0,95

4,51/0,95

4,32/1,1

4,55/1,2

4,78/1,2

5,43/1,2

5,83/1,2

6,39/1,3

6,73/1,3

7,25/1,3

7,59/1,3

8,06/1,3

8,50/1,4

8,81/1,4

9,08/1,4

8,50/1,6

9,97/1,6

9,42/1,6

10,70/1,7

11,40/1,7

12,50/1,8

13,30/1,8

14,20/1,8

14,90/1,9

15,90/1,9

16,70/1,9

17,30/1,9

17,90/2,0

13,4/2,01

4,1/2,1

14,8/2,1

16,8/2,1

18,1/2,2

19,9/2,3

20.9/2,3

22,5/2,3

23.5/2,4

25,0/2,4

26,3/2,4

27,4/2,4

28,2/2,5

2,25

2,50

0 94/0,320

100/0,320

2,13/0,480

2,26/0,490

4,10/0,680

4,35/0,690

8,79/1,00

9,34/1,00

12,70/1,20

13,50/1,20

25,60/1,8

27,20/1,8

50,50/2,6

53,60/2,6

79,7/3,2

84,6/3,2

2,75

3,00

3,25

3,50

3,75

4,00

4,25

4,50

4,75

5,00

5.25

5.50

5,75

6,00

6,25

7,50

8,75

10,00

12,50

15,00

17,50

1,06/0,320

1,11/0,330

1,16/0,330

1,21/0,34

1,27/0,34

1,31/0,34

1,35/0,35

1,40/0,35

1,44/0,35

1,49/0,36

1,52/0,36

1,57/0,36

1,61/0,36

1,65/0,36

1,69/0,36

1,87/0,37

2,05/0,38

2,20/0,39

2,50/0,40

2,78/0,41

3,05/0,42

2,40/0,500

2,51/0,510

2,64/0,510

2,75/0,52

2,85/0,52

2,96/0,53

3,07/9,53

3,17/0,53

3,28/0,54

3,43/0,55

3,46/0,55

3,56/0,55

3,65/0,56

3,74/0,56

3,82/0,56

4,25/0,57

4,64/0,59

5,00/0,60

5,68/0,62

6,27/0,63

6,82/0,65

4,60/0,700

1,84/0,710

5,07/0,720

5,30/0,72

5,54/0,73

5,69/0,74

5,89/0,74

6,09/0,75

6,29/0,76

6,48/0,77

6,67/0,77

6,84/0,77

7,10/0,78

7,18/0,78

7,35/0,78

8,16/0,81

8,92/0,83

9,63/0,84

10,93/0,87

12,40/0,89

13,08/0,91

9,89/1,00

10,37/1,10

10,88/1,10

11,30/1,1

11,72/1,1

12,24/1,1

12,66/1,1

13,08/1,1

13,51/1,1

13,92/1,1

14,34/1,1

14,65/1,2

15,07/1,2

15,39/1,2

15,70/1,2

17,48/1,2

19,25/1,2

20,60/1,3

23,40/1,3

24,70/1,3

28,20/1,4

14,20/1,30

14,90/1,30

15,70/1,30

16,40/1,3

17,10/1,3

17,70/1,3

18,30/1,3

18,90/1.4

19,60/1,4

20,10/1,4

20,62/1,4

21,20/1,4

21,80/1,4

22,30/1.4

22,80/1,4

25,30/1,5

27,70/1,5

29,90/1,5

33,90/1,6

37,60/1,6

41,10/1,6

28,80/1,8

30,20/1,8

31,70/1,9

33,1/1,9

34,3/1,9

35,6/1,9

36,8/1,9

38,1/2,0

39,3/2,0

40,5/2,0

41,6/2,0

42,8/2,0

43,8/2,1

44,9/2,1

45,9/2,1

51,1/2,1

55,8/2,2

60,2/2,2

68,3/2,3

76,4/2,3

82,4/2,3

56,70/2,6

59,50/2,6

62,50/2,7

65,10/2,7

67,60/2,7

70,10/2,7

72,53/2,8

75,00/2,8

77,40/2,8

79,70/2,8

82,00/2,8

84,30/2,9

86,30/2,9

88,40/2,9

90,50/2,9

00,50/2,9

09,90/3,0

18,30/3,1

33,00/3,2

47,00/3,2

58,00/3,2

89,5/3,2

94,1/3,3

98,6/3,3

102,0/3 ,4

107,0/3,4

111,0/3,4

114,0/3,5

118,0/3,5

122,0/3,5

125,0/3,6

129,0/3,6

132,0/3,6

136,0/3,6

139,0/3,7

142,0/3,7

158,0/3,8

173,0/3,8

186,0/3,5

208,0/3,9

227,0/3,9

246,0/3,9

20,00

25,00

3,29/0,43

3,77/0,44

7,38/0,66

8,48/0,68

14,13/0,93

16,20/0,96

30,50/1,4

34,90/1,4

44,50/1,6

49,90/1,6

88,3/2,3

98,5/2,3

169,00/3,2

189,00/3,2

262,0/3,9

294,0/3,9

30,00

4,18/0,45

9,37/0,69

18,20/1,00

38,20/1,4

54,70/1,6

107,2/2,3

207,00/3,2

323,0/3,9

35,00

4,56/0,46

10,26/0,70

19,70/1,00

41,30/1,4 ^

59,10/1.6

116,0/2,3

224,00/3,2

349,0/3,9

40,00

45,00

50,00

4,92/0,47

5,27/0,49

5,62/0,50

11,10/0,70

11,90/0,70

12,40/0,70

21,00/1,00

22,30/1,00

23,50/1,00

43,90/1,4

46,80/1,4

48,90/1,4

63,30/1,6

67,10/1,6

70,70/1,6

125,0/2,3

132,0/2,3

139,0/2,3

239,00/3,2

254,00/3,2

267,00/3,2

372,0/3,9

395,0/3,9

416,0/3,9

Приложение 19. Для расчета газопроводов низкого давления (трубы стальные бесшовные ГОСТ 8732-85)

Удель-

ные

потери

Условный проход и наружный диаметры, мм

100; 108х5

125; 133х5

150;

159х5,5

200; 219х7

250;

273х9

300;

325х10

350;

377х10

400; 426х11

Природный газ (с=0,73 кг/м3; г =15·10-6м2/с)

0,10

0,11

0,12

0,15

0,17

0,20

0,22

0,25

0,27

0,30

0,33

0,35

0,37

0,44

22,9/2,7

24,2/2,8

25,3/2,8

28,8/2,9

30,9/3,0

33,9/3,0

25,7/3,1

28,4/3,1

40,2/3,2

42,7/3,2

45,0/3,3

46,7/3,3

48,4/3,4

53,0/3,4

41,4/3,7

43,6/3,8

45,8/3,8

52,0/3,9

55,9/4,0

61,3/4,1

64,5/4,2

69,5/4,2

72,7/4,3

77,2/4,3

81,5/4,4

84,5/4,5

87,0/4,5

95,6/4,6

70,0/4,9

73,8/5,0

77,4/5,1

88,0/5,2

94,0/5,3

104,0/5,5

109,0/5,5

117,0/5,6

122,0/5,7

131,0/5,8

138,0/6,0

143,0/6,0

146,0/6,1

162,0/6,2

169/8,0

179/8,1

187/8,2

213/8,5

229/8,6

251/8,8

265/8,9

285/9,1

298/9,2

317/9,3

334/9,4

346/9,5

358/9,6

392/9,8

307/10,9

323/11,0

340/11,2

386/11,5

414/11,7

454/12,0

498/12,2

515/12,4

539/12,5

572/12,7

604/12,9

626/13,0

646/13,1

710/13,4

498/14,1

525/14,3

555/14,5

626/14,9

672/15,2

737/15,6

776/15,8

836/16,0

875/16,2

929/16,4

980/16,7

1016/16,8

1047/17,0

1150/17,4

767/17,8

808/18,0

849/18,2

963/18,8

1034/19,1

1136/19,6

1193/19,8

1286/20,2

1346/20,4

1430/20,7

1507/21,0

1564/21,2

1612/21,3

1771/21,5

1071/19,6

1127/21,3

1185/21,6

1345/22,3

1444/22,7

1583/23,2

1666/23,6

1796/24,0

1879/24,3

1995/24,6

2104/25,0

2182/25,2

2250/25,4

2472/26,0

3,00

3,25

3,50

3,77

4,00

4,25

4,50

4,75

5,00

5,25

5,50

5,75

6,00

6,25

160,0/4,4

167,0/4,5

175,0/4,6

182,0/4,6

188,0/4,7

196,0/4,7

202,0/4,7

208,0/4,8

215,0/4,8

221,0/4,8

227,0/4,9

232,0/4,9

237,0/4,9

243,0/4,9

290,0/6,1

303,0/6,3

317,0/6,3

329,0/6,3

341,0/6,4

353,0/6,5

364,0/6,5

377,0/6,6

388,0/6,6

399,0/6,7

410,0/6,7

420,0/6,7

430,0/6,7

440,0/6,7

489,0/8,1

514,0/8,2

536,0/8,3

556,0/8,4

577,0/8,5

597,0/8,5

617,0/8,6

637,0/8,6

652,0/8,6

671,0/8,7

683,0/8,7

698,0/8,7

714,0/8,7

728,0/8,7

1190/12,8

1247/13,0

1293/13,0

1343/13,0

1365/13,0

1408/13,0

1449/13,0

1488/13,0

1526/13,0

1564/13,0

1602/13,0

1637/13,0

1674/13,0

1706/13,0

2107/17,4

2179/17,4

2258/17,4

2337/17,4

2414/17,4

2488/17,4

2560/17,4

2677/17,4

2698/17,4

2762/17,4

2832/17,4

2893/17,4

2957/17,4

3018/17,4

3330/22,0

3472/22,0

3606/22,0

3730/22,0

3852/22,0

3972/22,0

4087/22,0

4192/22,0

4307/22,0

4410/22,0

4520/22,0

4620/22,0

4721/22,0

4819/22,0

5027/26,8

5228/26,8

5430/26,8

5613/26,8

5798/26,8

5981/26,8

6155/26,8

6320/26,8

6484/26,8

6640/26,8

6860/26,8

6952/26,8

7110/26,8

7255/26,8

6940/31,6

7221/31,6

7492/31,6

7752/31,6

8012/31,6

8251/31,6

8501/31,6

8725/31,6

8948/31,6

9167/31,6

9396/31,6

9593/31,6

9812/31,6

10000/31,6

7,50

270/5,0

481/6,7

797/8,7

1871/13,0

3305/17,4

5275/22,0

7944/26,8

10967/31,6

8.75

291/5,0

519/6 7

862/8,7

2020/13,0

3569/17,4

5675/22,0

8574/26,8

11830/31,6

10,00

312/5,0

556/6 7

921/8,7

2160/13,0

3817/17,4

6092/22,0

9177/26,8

12663/31,6

12,50

348/5,0

621/6 7

1029/8,7

2414/13,0

4257/17,4

6810/22,0

10255/26,8

14151/31,6

15,00

382/5,0

680/6 7

1128/8,7

2646/13,0

4675/17,4

7462/22,0

11237/26,8

15503/31,6

17,00

413/5.0

735/6 7

1218/8,7

2857/13,0

5049/17,4

8060/22.0

12132/26,8

16752/31,6

20,00

440/5,0

783/6,7

1298/8,7

3046/13,0

5396/17,4

8613/22,0

12965/26,8

17897/31,6

25,00

490/5,0

878/6,7

1456/8,7

3414/13,0

6034/17,4

9631/22,0

14505/26,8

20019/31,6

30,00

540/5,0

962/6,7

1594/8,7

3741/13,0

6609/17,4

10551/22,0

15888/26,8

21923/31,6

35,00

584/5,0

1039/6,7

1722/8,7

4052/13,0

7146/17,4

11393/22,0

17168/26,8

23692/31,6

40,00

624/5,0

1111/6,7

1842/8,7

4320/13,0

7633/17,4

12184/22,0

18344/26,8

25326/31,6

45,00

662/5,0

1179/6,7

1953/8,7

4581/13,0

8095/17,4

12923/22.0

19457/26,8

26855/31,6

50,00

698/5,0

1242/6,7

2059/8,7

4830/13,0

8534/17,4

13620/22,0

20508/26,8

28312/31,6

Приложение20. Коэффициент местных сопротивлений

Вид сопротивления

Коэффициент местных сопротивле­ний,

ж

Угольник 90° при d

15-20мм

25-35мм

40-50мм

2,0

1,5

1,0

Отвод, гнутый на 90°

0,3

Тройник проходной

1,0

Тройник поворотный

1.5

Тройник при встречных потоках

3,0

Крестовина-проход

2,0

Крестов ина-поворот

3,0

Внезапное сужение

0,35

Внезапное расширение

0,4

Пробочный кран при d=15мм

20мм

4,0

2,0

Пробочный кран при d=40мм

2,0

Задвижка параллельная

0,25-0,5

Задвижка с симметричным сужением

1,3-1,5

Конденсатосборник

2,0

Гидравлические затворы

1,5-3

Компенсаторы

1,7-2,7

Приложение 21. Теоретическая масса 1 м.п. стальных труб (кг)

Трубы водогазопроводные ГОСТ 3262-75

Условный

проход

Наружный

диаметр, мм

Толщина стенки труб, мм

Линейная плотность труб без муфты ,кг/м

легких

обыкновенных

усиленных

легких

обыкновенных

усиленных

6

10,2

1,8

2,0

2,5

0,37

0,40

0,47

8

13,5

2,0

2,2

2,8

0,57

0,61

0,74

10

17,0

2,0

2,2

2,8

0,74

0,80

0,98

15

21,3

2,35

-

-

1,10

-

-

15

21,3

2,5

2,8

3,2

1,16

1,28

1,43

20

26,8

2,35

-

-

1,42

-

-

20

26,8

2,5

2,8

3,2

1,50

1,66

1,86

25

33,5

2,8

3,2

4,0

2,12

2,39

2,91

32

42,3

2,8

3,2

4,0

2,73

3,09

3,78

40

48,0

3,0

3,5

4,0

3,33

3,84

4,34

50

60,0

3,0

3,5

4,5

4,22

4,88

6,16

Приложение 22. Теоретическая масса 1 м.п. стальных труб (кг)

Ǿ(мм)

3

3,2

3,5

3,8

4,0

4,5

5

5,5

6

7

8

9

10

Толщина стенки (мм)

57

4,00

4,25

4,62

-

5,23

5,83

6,41

6,99

7,55

8,63

9,67

10,65

11,59

60

4,22

4,45

4,88

5,27

5,52

6,16

6,78

7,39

7,99

9,13

10,26

11,32

12,33

3

3,2

3,5

3,8

4,0

4,5

5

5,5

6

7

8

9

10

63,5

4,48

4,76

5,18

5,60

5,87

6,55

7,21

7,87

8,51

9,75

10,95

12,10

13,19

76

5,40

5,74

6,26

6,77

7,10

7,93

8,76

9,56

10,36

11,91

13,42

14,87

16,28

83

5,92

6,30

6,86

7,42

7,79

8,71

9,62

10,51

11,39

13,12

14,80

16,43

18,00

89

6,36

6,77

7,38

7,98

8,39

9,38

10,36

11,33

12,38

14,16

15,98

17,76

19,48

95

6,81

7,24

7,90

8,55

8,98

10,04

11,10

12,14

13,17

15,19

17,16

19,69

20,96

102

7,32

7,80

8,50

9,20

9,67

10,82

11,96

13,04

14,21

16,40

18,53

20,64

22,69

108

7,77

8,27

9,02

9,77

10,26

11,49

12,70

13,90

15,09

17,44

19,73

21,97

24,17

114

8,21

8,74

9,54

10,33

10,85

12,15

13,44

14,72

15,98

18,47

20,91

23,31

25,65

121

8,73

9,30

10,14

10,98

11,54

12,93

14,30

15,67

17,02

19,68

22,29

24,85

27,37

127

9,18

9,77

10,66

11,55

12,13

13,60

15,04

16,48

17,90

20,73

23,48

26,19

28,85

133

9,62

10,24

11,18

12,11

12,72

14,62

15,78

17,29

18,79

21,75

24,66

27,52

30,33

140

10,14

10,80

11,78

12,76

13,42

15,04

16,65

18,24

19,83

22,96

26,04

29,08

32,06

152

11,02

11,74

12,82

13,89

14,60

16,37

18,13

19,87

21,60

25,03

28,41

31,74

35,02

159

11,54

12,30

13,42

14,54

15,29

17,15

18,99

20,82

22,64

26,24

29,79

33,29

36,75

219

15,98

17,03

18,60

20,17

21,21

23,80

26,39

28,96

31,52

36,60

41,60

46,61

51,54

245

17,90

19,08

20,85

22,60

23,77

26,69

29,59

32,49

35,37

41,09

46,76

52,38

57,95

273

23,36

25,23

26,54

29,80

33,05

36,28

39,51

45,92

52,28

58,60

64,86

299

29,10

32,68

36,25

39,81

39,81

43,36

50,41

57,41

64,34

71,27

325

31,67

35,57

39,46

43,34

43,34

47.20

54,90

62,54

70,14

77,68

351

34,23

38,45

42,66

46.86

46,86

51.09

59,39

67,67

75.91

84,10

377

36,80

41,34

45,87

50,39

50,39

54,90

63,87

72,80

81,68

90,51

Приложение 23. Расчетная масса 1 м труб из полиэтилена (кг)

Номинальный

наружный

диаметр, мм

Расчетная масса 1 м труб, кг

SDR41 S20

SDR 26 512,5

SDR21 S10

SDR17,6

S8,3

SDR 17 S8

SDR 13,6

S6,3

SDR11

S5

SDR 9 S4

SDR 6

S2,5

10

0,052

12

____

0,065

16

___

___

0,092

0,092

0,116

20

____

0,118

0,134

0,182

25

0,151

0,151

0,172

0,201

0.280

32

0,197

0,197

0,197

0,233

0,280

0,329

0,459

40

0,249

0,249

0,286

0,297

0,358

0,432

0,511

0,713

50

0,315

0,376

0,443

0,456

0,552

0,669

0,798

1,10

63

0,401

0,497

0,582

0,691

0.724

0.885

1,06

1,27

1,75

75

0,480

0,678

0,831

0,981

1,02

1,25

1,49

1,79

2,48

90

0,643

Q.9K2

1,19

1,42

1,48

1,80

2,15

2,59

3,58

ПО

0,946

1,44

1,78

2.09

2,19

2,66

3,20

3,84

5,34

125

1,24

1,87

2,29

2,69

2,81

3,42

4,16

4,96

6,90

140

1,55

2,35

2,89

3,39

3,52

4,29

5,19

6,24

160

2,01

3,08

3,77

4,41

4,60

5,61

6,79

8,13

180

2,50

3,85

4,73

5,57

5,83

7,10

8,59

10,3

200

3,09

4,77

5,88

6,92

7,18

8,75

10,6

12,7

225

3,91

5,98

7,45

8,74

9,12

11,1

13,4

16,1

250

4,89

7,43

9,10

10,8

11,2

13,7

16,5

19,8

280

6,09

9,21

11,5

13,5

14,0

17,1

20,7

24,9

__

315

7,63

11,8

14,5

17,1

17,8

21.7

26,2

31,5

355

9,74

14,9

18,4

21,6

22,6

27,5

33,3

40,0

400

12,3

18,9

23,4

27,5

28,6

34,9

42,3

50,7

450

15,6

23,9

29,6

34,8

36,3

44,2

53,6

64,2

500

19,3

29,5

36,5

42,9

44,8

54,7

66,1

79,2

560

24.1

37.1

45,8

53,7

56,1

68.5

82,8

630

30,5

47,0

57,8

68,1

71.2

86,6

104,8

710

38,8

59,7

73,6

86,4

90,3

110,0

800

49,3

75,6

93,3

109.7

114,5

139,7

900

62,1

95,7

118,1

138,9

144,7

1000

76,9

118,1

145,9

171,3

178,9

1200

110,8

170,1

209,8

_

Примечание: масса 1 м труб рассчитана при средней плотности полиэтилена 950 кг/м3 с учетом поло­вины допусков на толщину стенки и средний наружный диаметр. При изготовлении труб из полиэтилена плотностью с, отличающейся от 950 кг/м3, данные таблицы умножают на коэффициент К= с/950.


Приложение 24. Арматура

№ п.п.

Наименова­ние, марка запорной ар­матуры

PN,

МПа

Ра­бочая среда

Матери­ал

кор­пуса

Матери­ал

уплотнения

Присое-динение

При­вод

Диа­метр DH, мм

Дли­на

L, мм

Масса, кг

Из-го-тови тель

3

Задвижка клиновая с невыдвиж­ным шпинде­лем

30 Ч47бк

0,6

нг

ч

бк

Ф

Ф

Ф

Ф

Р

Р

Р

Р

50 80

100

150

180 210 230

280

18,91 34,1 44,92

72,87

29

29

12,2

9

29

9

Задвижка клиновая с выдвижным шпинделем 30Ч12нж

1,0

г

ч

нж

Ф

Ф

Ф

Р

Р Р

50 80 100

180 210 230

17 26,6

36,7

9

9

9

10

Задвижка клиновая с выдвижным шпинделем

30с42нж 30с942нж

1,0

г

с

нж

Ф

Ф

Ф

Ф

Ф

Р

Р

Р

Р

эд

150 200 250 300 200

210 230 250 270 230

70 105 118 185 182

26

26

26

26 26

14

Задвижка клиновая с выдвижным шпинделем

30с41нж

(ЗКЛ2-16)

1,6

нг

с

нж

ф

Ф

Ф

Ф

Ф

Ф

р

р

р

р

р

р

50 80 100 150 200 250

180 210 230 350 400 450

20 35 45 98 220 320

26

26

26

26

26

26

Ф

р

300

500

451

26

15

Задвижка клиновая с выдвижным шпинделем 30с941нжЗ (ЗКЛПЭ-16)

1,6

нг

с

нж

Ф

Ф

Ф

Ф

Ф

эд эд эд эд эд

50 80 100 150200

180

210

230

280

330

26* 40* 45* 84* 152*

5

5

5

5

5

34

Кран пробковый натяжной с пружиной 11Б12бк

0,01

г

л

бк

м

м

р

р

15

20

55

65

0,25

0,37

10,2

0

25,3

9

10,2

0

25,3

9

35

Кран пробковый натяжной 11Б34бк

0,01

нг

л

бк

м

м

р

р

15

20

55

65

0,16

0,29

25

25

с

р

50

230

10,8

16

42

Кран шаровый 11Б27п

1,6

г

л

п

м

р

15

20

25

40

50

60

70

90

120

140

0,26

0,44

0,8

1,6

2,5

6

6

6

6

6

20

25

32

40

50

65

80

100

120

130

150

170

190

200

1,2

1,6

2,35

3,5

6

8,7

12,8

13

13

13

13

13

13

13

68

Вентиль запорный проходной 15с18п

2,5

г

с

п

Ф

Ф

Ф

Ф

Ф

ф

р

р

р

р

р

р

40

50

80

100

150

200

200

230

310

350

480

600

14,6

16,4

38

50

97

160

9

9

9

9

26

29

69

Вентиль запорный проходной 15с51п4

2,5

г

с

п

Ф

Ф

ф

р

р

р

20

25

32

150

160

180

7

7,8

11,4

18

18

18

Приложение25. Отводы

Размеры отводов стальных крутоизогнутых бесшовных приварных, мм

Р,, МПа (кгс/см2)

Масса (кг, не более) отвода с углом

Ду

DH

L1=R

L2

L3

S

90°

60°

45°

40

45

60

35

25

2,5

10,0(100)

0,3

0,3

0,2

50

57

75

43

30

3,0

10,0(100)

0,5

0,3

0,3

65

76

100

57

41

3,5

10,0(100)

1,0

0,7

0,5

80

89

120

69

50

3,5

10,0(100)

1,4

0,9

0,7

100

108

150

87

62

4,0

10,0(100)

2,5

1,7

1,3

125

133

190

110

79

4,0

6,3 (63)

3,8

2,5

1,9

150

159

225

130

93

4,5

6,3 (63)

6,1

4,1

3,1

200

219

300

173

124

6,0

6,3 (63)

14,9

10,0

7,5

8,0

10,0(100)

19,9

13,3

10,0

250

273

375

217

155

7,0

6,3 (63)

30,8

20,5

15,4

10,0

10,0(100)

39,4

26,3

19,7

Приложение 26. Двухлинзовые компенсаторы

Двухлинзовые компенсаторы на условное давление 0,6 МПа

К ДМ-100-1,0

КДМ-150-1,0

КДМ-200-1,0

КДМ-300-1,0

КДМ-400-1,0

Длина монтажная L в свободном состоянии, мм,

не более

402

437

442

457

457

Наружный диаметр Д мм, не более

356

409

456

571

655

Полная компенсирующая способность, мм. не более

14

14

14

10

10

Масса, кг, не более

26,6

35,9

57,7

88,8

105,0
