Взвешенная плавка никелевого концентрата в Печи взвешенной плавки(ПВП)

Министерство образования Российской Федерации

Норильский индустриальный институт

Кафедра металлургии

Курсовая работа

по дисциплине: «Металлургия»

на тему:

«ВЗВЕШАННАЯ ПЛАВКА НИКЕЛЕВОГО КОНЦЕНТРАТА В ПЕЧИ ВЗВЕШАННОЙ ПЛАВКИ»

Выполнил: Бельтюков С.Н.

Проверил: Рогова Л.И.

Группа: Экм-99-У ВО Подпись: _______________

Шифр: 060800 Дата проверки:

Дата выполнения

Норильск, 2000г.

СОДЕРЖАНИЕ

  1. Выбор технологии производства…………………………2

  2. Описание основного агрегата……………………………..3

  3. Физико-химические основы процесса……………………5

  4. Технико-экономические показатели……………………..11

  5. Металлургический расчет…………………………………12

Библиографический список

1. ВЫБОР ТЕХНОЛОГИИ ПРОИЗВОДСТВА

Плавка во взвешенном состоянии на подогретом дутье была осуществлена в промышленном масштабе финской фирмы «Оутокумпу» на заводе «Харьявалта». В первона­чальном варианте для плавки применяли воздушное дутье, подо­гретое до 400—500 °С. Начиная с конца 60-х годов, этот процесс по лицензии фирмы «Оутокумпу» стали широко применять на метал­лургических заводах многих стран. В настоящее время он внедрен более чем на 30 предприятиях для переработки медных, никелевых и пиритных концентратов, в т.ч. на Надеждинском металлургическом заводе. Финскую плавку на сегодня можно счи­тать самым распространенным в промышленности и наиболее тех­нологически и аппаратурно отработанным автогенным процессом плавки сульфидных концентратов.

Особенностями взвешенной плавки являются:

- высокая производительность ( удельный проплав 10-15 т/м2 в сутки);

- низкий расход топлива - процесс плавки сульфидного концентрата протекает в режиме, близком к автогенному;

- возможность полного автоматического управления про­цессом плавки с помощью системы "Проскон-103'';

- возможность получения штейна требуемого состава;

- утилизация серы из высококонцентрированных серных газов.

Конструкция ПВП и комплекс других технических решений обеспечивают получение пара энергетических параметров и высо­кую степень утилизации серы из отходящих газов, что резко снижает выброс двуокиси серы в окружающую среду и значительно улучшают условия труда обслуживающего персонала.

В плавильном цехе НМЗ имеет­ся две печи взвешенной плавки одинаковой конструкции для плавки медного и никелевых концентратов.

Передел взвешенной плавки - структурное подразделение плавильного цеха HMЗ.

2. ОПИСАНИЕ ОСНОВНОГО АГРЕГАТА

Конструкция печи для плавки во взвешенном состоянии на подо­гретом дутье достаточно сложна — она сочетает в себе две верти­кальные шахты (реакционную и газоход-аптейк) и горизонтальную камеру-отстойник.

Тонкоизмельченная шихта, предварительно высушенная до со­держания влаги менее 0,2%, подается по системе ленточных конвейеров и пневмотранспорта в бункер шихты. Из бункера шихта двумя скребковыми транспортерами "Редлер" подается через свод реакционной камеры с помощью четырех специальных горелок. Основное на­значение горелки — приготовление и подготовка шихтововоздушной смеси для ускорения процесса горения сульфидов. Перемешивание шихты с дутьем достигается разбиванием струи шихты о конус-рассекатель и подачей дутья через воздушный патрубок и распре­делительную решетку.


Схема горелки печи завода

1 — дутье; 2 — шихтовая воронка; 3 — загрузочный патрубок;

4 — воздушный патрубок; 5 — конус-рассекатель;

6 — распределительная решетка; 7 — диф­фузор

Вся печь взвешенной плавки выполнена в виде кладки из магнези­тового кирпича. Футеровка реакционной шахты и аптейка заключе­на в металлические кожухи из листовой стали. В кладку всех элементов печи заложено большое количество водоохлаждаемых

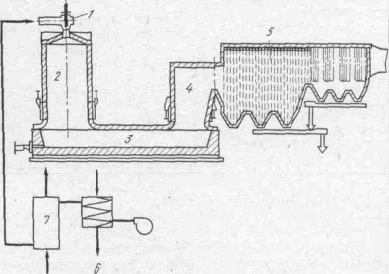

Печь для плавки во взвешенном состоянии

1 — горелка; 2 — реакционная камера; 3 — отстойная ванна; 4 — аптейк;

5 — ко­тел-утилизатор; 6 — паровой воздухоподогреватель;

7 — топливный воздухо­подогреватель

элементов, что позволяет значительно удлинить срок службы агрегата. Аптейк непосредственно сочленен с котлом-утилизатором туннельного типа. В боковой стене отстойной камеры установлены две медные водоохлаждаемые плиты с отверстиями для выпуска шлака, а в передней торцевой стене — чугунные шпуры для выпу­ска штейна.

Габариты печи определены на основании технологических расчетов произведенных с помощью ЭВМ, исходя из проектной производительности печи и других исходных параметров для про­ектирования.

В реакционной шахте, для окисления компонентов концентрата, используется воздух обогащенный кисло­родом и подогретый до 200°С. Согласно теплового баланса - степень обогащения дутья кислородом на ПВП никеля составляет 26% при среднем составе шихты, что позволяет реакционной шахте работать автогенно, без применения дополнительного топлива Оборудование рассчитано на максимальное обогащение кислородом до 40%, если по каким-либо причинам:

1. Теплопотребление шихты увеличится

2. Увеличатся тепловые потери печи;

3. Подогрев воздуха уменьшится.

Если обогащения дутья кислородом до 40% из-за вышеперечисленных факторов окажется недостаточным, то для восполнения недостатка тепла в реакционной шахте, используют природный газ.

Расплавленные частицы падают на поверхность ванны отстой­ника. В отстойной зоне печи происходит расслоение сульфидно-силикатного расплава на шлак и штейн. Для поддержания заданной температуры шлака и штейна в отстойной зоне смонтировано 18 го­релок природного газа. При выходе из реакционной шахты направление движения газов изменяется на 90° - газовый поток проходит горизонтально над ванной в отстойной зоне печи. Затем направ­ление движения газа вновь изменяется на 90° - газ поднимается по вертикальному аптейку печи вверх. В аптейк инжектируется угольная пыль, где и происходит восстановление сернистого газа до элементарной серы. Благодаря такой конструкции печи происходит достаточно полное отделение сульфидно-силикатных частиц, нахо­дящихся во взвешенном состоянии, от газового потока.

Пылевынос из печи взвешенной плавки составляет 12-15% от веса загружаемой шихты.

После аптейка газы поступают в котел-утилизатор, где охлаждаются с 1350°С до 550°С, а затем после очистки в электро­фильтрах от пыли, поступают в серный цех для улавливания из газов элементарной серы.

Печь взвешенной плавки является головным агрегатом в цепи переработки серосульфидных концентратов. Агрегат обладает вы­сокой интенсивностью плавления. В связи с этим печь имеет сложную и многообразную систему охлаждения.

Агрегат должен обладать высокой герметичностью. Нарушение герметичности ведет к подсосам, что нарушает тепловой баланс печи, разубоживает отходящие газы и увеличивает их объемы, уве­личивает расход восстановителя. Вышеперечисленные причины от­рицательно сказываются не дальнейшей обработке газов в серном цехе,

Все три части печи взвешенной плавки должны иметь высокую гер­метичность, требуют жесткого поддержания заданных параметров, что обеспечивается работой печи в автоматическом режиме с по­мощью ЭВМ.

3. ФИЗИКО-ХИМИЧЕСКИЕ ОСНОВЫ ПРОЦЕССА

Процесс плавки сульфидных концентратов с утилизацией серы из отходящих газов очень сложен, поэтому на производительность печи, полноту протекания окислительных и восстановительных реакций влияют многие факторы, основными из них являются;

- размеры частиц и время нахождения частиц в газовом потоке;

- время нагрева частиц;

- скорость, направление и последовательность окисли­тельных реакций, влияние температуры на конечное химическое равновесие;

- минералогический состав концентратов;

- вид восстановителя сернистого ангидрида и влияние температуры на конечное равновесное состояние восстановительных реакций.

Размеры частиц и величина удельной поверхности компонентов шихтовых материалов

Обычно руды измельчают перед флотацией в пределах нижнего класса крупностью от 60% класса - 0,0605 мм до 90% класса -0,088мм. Средней величиной зерна флотационных концентратов можно считать от 0,07мм до 0,03мм.

Процессы нагревания сульфидных частиц, диссоциации высших сульфидов и взаимодействия сульфидов с кислородом печной атмосферы в ходе взвешенной плавки являются типичными гетерогенными процессами, скорость которых при прочих, равных условиях линейно зависит от величины поверхности раздела на границе твердое - газ.

Произведя несложный расчет, можно убедиться что 1 кг материала с удельным весом 4 г/см3 при среднем диаметре зерна 0,04мм, что соответствует размеру зерен флотационных концентра­тов., имеет удельную поверхность 59,5 м2/кг, Будучи взятым в виде компактного шара, тот же I кг материала имеет поверхность всего 0,019 м2. Таким образом, измельчение материала влечет за собой резкое увеличение его удельной поверхности, Однако, излишнее переизмельчение шихтовых материалов нежелательно, так как в этом случае возрастает пылеунос,

Движение частиц в газовом потоке.

Очень важным параметром процесса плавки во взвешенном состоянии является время пребывания шихтовых частиц в потоке от момента поступления в пространство реакционной шахты до соударении с поверхностью расплава в отстойной зоне печи.

Поскольку и газы, и частицы шихты движутся в одной нап­равлении сверху вниз, очевидно, что время пребывания шихтовых частиц в полете определится суммой скоростей свободного паде­ния частицы и движения газового поток. В условиях плавки сульфидных флотационных концентратов скорость собственного падения самых крупных зерен концентрата не превышает I м/сек. Сульфидные частицы, вдуваемые в реакционную шахту, незначительно опережают газовый поток и время, необходимое для прохождения частиц концентрата по всей высоте плавильной шахты, равно 0,8 - 0.9 времени прохождения газом этого же пути, И если газ проходит шахту печи за 2,8 сек., то частицы флотационного кон­центрата будут находиться во взвешенном состоянии примерно 2,20 – 2,50 сек.

Нагрев пылевых частиц и теплопередача

В начальной стадии загрузки шихты в реакционную шахту, шихта подогревается за счет тепла, получаемого ею при конвективном теплообмене с подогретым до 200 С технологическим воздухом. Воспринимаемый частицей тепловой поток описывается уравнением .

Q= x S x (T1-T2)

 - коэф-т передачи тепла конвекцией, ккал/м2/час

S – воспринимающая тепловой поток поверхность, м2

 - время, час

Тепла этого явно недостаточно для воспламенения сульфид­ного материала, т.к. даже сера в зависимости от содержания кислорода в газовой фазе воспламеняется в интервале температур от 260 до 360 °C. Сульфидные же частицы в зависимости от размера зерен воспламеняются при температурах от 280 до 740 С.

Опускаясь ниже, распыленная шихта попадает в зону высо­ких температур, где она за счет излучения от факела или футеровки реакционной шахты нагревается до температур воспламенения сульфидов.

Количество передаваемого тепла за счет радиационного нагрева описывается уравнением Стефана-Больцмана:

Q= S x K x  x (T1/100)4-(T2/100)4

Тепло, полученное поверхностью частицы, передается к ее центру, Передаче тепла в глубь частицы, даже если она и очень мала, осуществляется за счет теплопроводности и для случая шаровидной частицы подчиняется уравнению:

q>x>> >= Q/(4Пх2 х t)= (Тп-Тх)/r2(1/x-1/r)

Из уравнения следует, что удельный тепловой поток к центру частицы обратно пропорционален квадрату радиуса ее. Это означает, что при малых размерах частиц, которые имеют зерна флотационных концентратов, нагрев материала будет проходить в доли секунды.

Реакции окисления сульфидов протекают со значительным выделением тепла. Так как для окисления сульфида необходим подвод кислорода в зону реакции, тo становится понятным, что эти процессы могут протекать только на поверхности зерен. Из этого следует, что на некотором отрезке времени, начиная с мо­мента воспламенения, от поверхности сульфидной частицы возникает дополнительный тепловой поток в глубь сульфидного зерна.

При воспламенении сульфидной частицы температура ее поверхности скачкообразно возрастает достигая в малые доли се­кунды 1500-1700°С. Процесс окисления сульфидов приобретает наивысшую скорость, так как в этот момент поверхность зерен максимальна, содержание кислорода в газах еще высокое и окисная пленка на поверхности сульфидного зерна только что зарож­дается. Средняя температура факела в этой зоне резко повышается до 1400°С и более за счет тепла, выделяющегося при интенсивном окислении всей массы сульфидных зерен. В зоне максимальных температур выделяется основная часть тепла экзотермических реакций плавки, т.к. именно здесь протекают с максимальными скоростями большинство реакций.

В последней зоне, называемой зоной усреднения температур, скорости всех окислительных процессов быстро падают, так как, во-первых, падает содержание кислорода в газовом потоке и, во-вторых, на поверхности окисляющихся сульфидных зерен нарастает пленка продуктов реакции, тормозящая диффузию кислорода в глубь зерна. Если на поверхности частицы образуется плотная корка твердого окисла, лишенная трещин и прочих дефектов, то диффузия кислорода через нее будет чрезвычайно затруднена и процесс окисления может прекратиться, не дойдя до конца. Рых­лые, трещиноватые пленки тормозят процесс в меньшей степени, так же, как и жидкие окисные пленки, скорость диффузии через которые примерно на три порядке выше, чем через твердую пленку. В целом процесс окисления в реакционной шахте печи лимитирует­ся диффузией кислорода через пленки продуктов реакции и обрат­ной диффузией -сернистого ангидрида в ядро газового потока.

В устье реакционной шахты окислительные реакции полностью заканчиваются. Об этом свидетельствуют результаты анализа газа на содержание свободного кислорода: парциальное давление кисло­рода на выходе из реакционной шахты снижается до 10 мм рт.ст.

Диссоциация сульфидов при плавке во взвешенном состоянии

В составе концентратов присутствуют высшие сульфиды, ко­торые диссоциируют при нагревании на низшие сульфиды и серу. Ниже приведены реакции диссоциации.

FeS>2>FeS+S

Fe>11>S>12>11FeS+S

Fe>7>S>8>7FeS+S

3NiFeS>2>3FeS+Ni>3>S>2>+1/2S>2>

2CuFeS>2>Cu>2>S+2FeS+S

2CuSCu>2>S+S

3NiSNi>3>S>2>+S

2CuFe>2>S>3>Cu>2>S+4FeS+S

2Cu>5>FeS>4>5Cu>5>S+2FeS+S

В интервале температур от 550 С до 650 С первым диссоциирует пирит, давление диссоциации которого при 631°С до 0,1 атм. Наиболее устойчив борнит, диссоциирующий в температур 8400-850°С. Все реакции идут с поглощением тепла. Отщепляющаяся сера воспламеняется, в зависимости от содержания кислорода в дутье, в интервале температур 280 С-560 С.

Конечными продуктами диссоциации высших сульфидов во всех случаях являются низшие сульфиды которые в дальнейшем частично окисляются, образуя окислы соответствующих металлов переходящие в шлак.

1/2S>2>+O>2>=SO>2> (без катализатора)

1/2S>2>+3/2O>2>=SO>3 >(с катализатором)

Ni>3>S>2>+7/2O>2>=3NiO+2SO>2>

Cu>2>S+1,5O>2>=Cu>2>O+SO>2>

FeS+1,5O>2>=FeO+SO>2>

3FeS+5O>2>=Fe>3>O>4>+3SO>2>

Неокислившиеся низшие сульфиды переходят в штейн. Окисление сульфидов сопровождается образованием больших количеств магнетита, особенно в поверхностных слоях частиц. Пере­окисление железа до магнетита зависит также от степени десуль­фуризации при плавке. С возрастанием степени десульфуризации и получением более богатых штейнов все большая часть железа переводится в форму магнетита.

К числу важнейших элементарных стадий, протекающих в от­стойной камере печи, относятся:

1) сульфидирование образовавшихся в факеле оксидов ценных металлов;

2) растворение тугоплавких составляющих (CaO, Si02, AI2О3, и MgO и др.) в первичных железистых шлаках и формирование шлака конечного состава;

3) восстановление магнетита сульфидами;

4) формирование штейна конечного состава и укрупнение мел­ких сульфидных частиц;

5) разделение штейна и шлака.

9NiO+7FeS=3Ni>3>S>2>+7FeO+SO>2>

Cu>2>O+FeS=Cu>2>S+FeO

Образование фаялита

2FeO+SiO>2>=(FeO)>2>SiO>2>

Разложение магнетита

3Fe>3>O>4>+FeS+5SiO>2>=5(FeO)>2>xSiO>2>+SO>2>

Плавкость сульфидов

В сравнении с окислами сульфиды являются более легко­плавкими соединениями. Температуры плавления основных сульфидов, входящих в состав медных и никелевых штейнов:

Сульфид железа 1171 С

Халькозин – 1135 С

Сульфид кобальта – 1140 С

Хизлевудит – 788 С

Эвтектические сплавы, образованные двумя различными суль­фидами, а так же эвтектики между сульфидом и его металлом более легкоплавки, чем отдельные компоненты.

Штейны при плавке сульфидных компонентов всегда является многокомпонентными системами. Составы штейнов не всегда от­вечают составам эвтектик, но тем не менее, температуры плавле­ния штейнов все же ниже, чем температуры плавления входящих в них сульфидов. Обычно при температуре 850-900°С штейны на­ходятся в жидкотекучем состоянии,

Термодинамика окислительных реакций при плавке во взвешенном состоянии

В общем виде основную реакцию, протекающую в реакционной шахте печи, можно представить следующим уравнением:

MeS+1,5О>2>= MeO+SO>2>+Q

Эта реакция экзотермическая и ее тепловой эффект во мно­гих случаях, при условии нагрева материала до температуры воспламенения, обеспечивает самопроизвольный ход процесс без затрат тепла извне.

Об интенсивности протекания той или иной реакции принято судить по величине измерения изобарно-изотермического потен­циала системы, которая выражает энергетические превращения в ходе химического процесса. При всех самопроизвольных процессах величина Z имеет отрицательный знак, что говорит о высвобождении энергии и отдаче ее системой на сторону, В этом случае мы наблюдаем выделение тепла в ходе реакции. Чем боль­ше числовое значение Z при отрицательном знаке, тем энер­гичнее и глубже протекает реакция. Таким образом, сравнивая между собой величиныZ отдельных реакций, можно опреде­лить преимущественность протекания одной реакции по сравнению о другой. При положительном значении реакция не может проте­кать самопроизвольно, так как для ее совершения необходимы энергетические поступления извне,

Величина изменения изобарно-изотермического потенциала

Z позволяет определить величину константы равновесия реакции, которая характеризует конечное состояние системы, когда в ней завершился самопроизвольный процесс и установилось равновесие между исходными и конечными составляющими реак­ции. Эта связь выражается уравнением:

Lq Kкр=-Z/RT

По величине константы равновесия можно судить о направле­нии и глубине протекания процесса.

Восстановление технологических газов угольной пылью.

Технологические газы плавки во взвешенном состоянии до восстановления имеют следующий состав:

SO>2 >– 12,6; H>2>O- 8,5; СО>2>- 5,5, O>2>- 0,7; N>2>- 72%; t= 1450°

Процесс восстановления сернистых газов осуществляется в аптейке печи взвешенной плавки. В качестве восстановительного реагента используют измельченный уголь с минимальным содержани­ем летучих компонентов и золы. Так как летучие компоненты представлены углеводами, то их участие в процессе восстановле­ния технологических газов, ведущих к образованию повышенных количеств H>2>S, CS>2> и COS, нежелательны. Повышенное содержание золы в угле приводит к увеличению количества пыли и шлака, а, следовательно, снижает извлечение цветных металлов и увеличи­вает энергозатраты. К тому же зола угля является основной причиной образования настылей в аптейке.

По расчетным данным пылевынос печи взвешенной плавки составляет 12-15% от количества загружаемой шихты, где на до­лю золы приходится значительная часть. Так как вся пыль улав­ливается и возвращается в процесс, то увеличение зольности угля ведет к пропорциональному увеличению оборотной пыли.

Зола различных углей обладает различной температурой плавления. При температуре 1350°С зола находится в полурасплавленном состоянии, и при выходе из аптейка на границе радиационной части котла-утилизатора при соударении со стенками, будет налипать на поверхность футеровки (горловины) и образо­вывать настыли. При удалении настылей тем или иным способом, будь то обдув паром высокого давления или воздухом, также не исключена возможность применения буровзрывных работ, а это связано о открыванием смотровых люков, отверстий, что в свою очередь может привести к расстройству процесса и вынужденным остановкам печи.

Углерод и летучие компоненты угольной пыли взаимодейству­ют с сернистым ангидридом, восстанавливая его до элементарной серы.

Восстановление протекает в общей форме по уравнениям:

SO>2>+C=1/2S>2>+ CO>2>

SO>2> +2Н>2>=1/2S>2>+2H>2>O

При этом имеют место побочные реакции, что значительно снижает извлечение серы.

При взаимодействии сернистого ангидрида с пылеуглем в интервале температур 1300-700°С доля образующихся компонентов H>2>S, CO, COS довольно высокая. Степень восстановления сернистого ангидрида в элементарную серу обычно не превышает 20-25%, т.к. основная масса угля расходуется на образование побочных продуктов.

Когда в газовой фазе присутствуют водородные соединения, в том числе и вода., количество нежелательных реакций увеличи­вается, что приводит к снижению содержания элементарной серы в газовой фазе.

В результате восстановления получается многокомпонентный газ, и, с практической точки зрения, особую важность в этом составе представляет сернистый ангидрид и элементарная сера. Восстановленный газ из аптейка ПВП с температурой 1330°С поступает в котел-утилизатор. В котле-утилизаторе газ охлаждается до температуры 350°С. При этой температуре СО и COS почти отсутствуют, а содержание элементарной серы почти достигает максимума.

При охлаждении газа в котле-утилизаторе протекают основ­ные реакции:

CO+1/2 S>2> = COS

COS+H>2>O=CO2+H>2>S

H2+1/2S>2>=H>2>S

Из представленных реакций первая реакция протекает быстро, а следующая реакция очень медленно и для полного протекания реак­ции необходим катализ.

При температуре 1330°С в аптейке ПВП наступает термоди­намическое равновесие между компонентами упомянутыми выше.

Кроме восстановления газа в аптейке ПВП происходит восстановление окислов пыли.

В общем виде реакцию восстановления компонентов пыли можно представить уравнением:

4МеО + 3S>2> 4МеS + 2 SO>2>

Этот процесс идет с поглощением тепла, что снижает темпе­ратуру отходящих газов,

Восстановленная оборотная пыль содержит в себе следующие соединения: NiS, CuS, FeS, CoS, ZnS, PbS, As>2>S>2>, Cu>2>Se, SiO>2>, Аl>2>O>3>, CaO, MqO, прочие и свободный углерод.

При сравнении компонентов окисленной и восстановленной пылей видно, что в процессе восстановления происходит погло­щение серы и выделение свободного кислорода для связывания которого требуется дополнительная затрата углерода. Следова­тельно, можно сделать вывод, что снижение пылевыноса в процес­се плавки выгодно как с экономической точки зрения по расходу угля, так и с точки зрения снижения безвозвратных потерь цвет­ных металлов.

4. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ПРОЦЕССА

Показатель

Значение

Производительность печи, т/сут

445,44

Удельный проплав, т/(м2 х сут)

10-15

Содержание О>2> в дутье, %

26

Температура дутья, С

25-40

Содержание Ni, %:

В штейне

34,9

В шлаке

1,4

Пылеунос, %

10-15

5. Металлургический расчёт.

Исходные данные для расчёта: содержание Ni в концентрате – 8 %;

cодержание Сu в концентрате – 4 %;

Расчёт производим на 100 кг концентрата.

Химический состав концентрата:

Cu – 4 %; Ni – 8 %; Fe – 46 %; S – 30 %; SiO2 – 3,5 %; CaO – 2,3 % ; MgO – 2 %; Al2O3 – 1,38 %; прочие – 2,82 %.

По минералогическому составу ориентировочно 60% меди находится в кубаните, 40% в халькопирите, никель находится в пентландите

Состав концентрата.

Таблица №1

Комп.

Cu

Ni

Fe

S

Оксиды

Прочие

Общ. мас.

Si

Ca

Mg

Al

NiFeS>2>

8,00

7,60

8,72

24,33

CuFeS>2>

1,60

1,40

1,61

4,61

CuFe>2>S>3>

2,40

4,21

3,62

10,23

Fe>11>S>12>

32,78

16,04

48,83

SiO2

3,50

3,50

CaO

2,30

2,30

MgO

2,00

2,00

Al2O3

1,38

1,38

Прочие

2,82

2,82

%

4,00

8,00

46,00

30,00

3,50

2,30

2,00

1,38

2,82

100,00

NiFeS>2>

58,7 Ni – 178,5NiFeS>2 >> >X= 24,33 (кг)

8 Ni – X NiFeS>2 >

55,8 Fe - 178,5NiFeS>2 >> >X = 7.6 (кг Fe)

X Fe – 24,33 NiFeS>2>

64 S - 178,5 NiFeS>2 >> > X=8,73 (кг S)

X S - 24.33 NiFeS2

Проверка: 8,73+7,6+8=24,33

CuFeS>2>

63.6 Cu – 183.4 CuFeS>2> X= 4.61 (кгСu)

1,6 Cu – X CuFeS>2>

55.8 Fe – 183.4 CuFeS>2> X= 1.4 (кгFe)

X Fe – 4.61 CuFeS>2>

64 S – 183.4 CuFeS>2> X= 1.61 (кг S)

X S - 4.61 CuFeS>2>

Проверка: 1,6+1,4+1,61=4,61

CuFe>2>S>3>

63,6 Cu – 271.2 CuFe>2>S>3 > X= 10.23 (кг)

2.4 Cu – X CuFe>2>S>3>

111.6 Fe – 271.2 CuFe>2>S>3> X= 4.21 (кг)

X Fe – 10.23 CuFe>2>S>3>

96 S - 271.2 CuFe>2>S>3> X= 3.62 (кг)

X S – 10.23 CuFe>2>S>3>

Проверка: 3,62+4,21+2,4=10,23

Fe>11>S>12>

Fe= 46-7.6-1.4-4.21=32.78

S = 30-8.72-1.4-4.21=16.04

Fe>11>S>12 >= 32.78+ 16.04= 48. 83 кг

Химический состав оборотной пыли ПВП:

Cu – 2,3%; Ni – 5,2 %; Fe – 26 %; S – 18,5 %; SiO2 – 24,5 %;

CaO – 2,6 % ; MgO – 2,1 %; Al2O3 – 2,3%; прочие – 16,5 %.

Учитывая, что шихта состоит на 85% из концентрата и на 15% из оборотной пыли, то рассчитываем химический состав шихты:

m (Cu) = 4*0,85 + 2,3*0,15 = 3,75 (кг);

m (Ni) = 8*0,85 + 5,2*0,15 = 7,58 (кг);

m (Fe) = 46,0*0,85 + 26*0,15 = 43 (кг);

m (S) = 30*0,85 + 18,5*0,15 = 28,28 (кг);

m (SiO2) = 3,5*0,85 + 24,5*0,15 = 6,65 (кг);

m (CaO) = 2,3*0,85 + 2,6*0,15 = 2,35 (кг);

m (MgO) = 2*0,85 + 2,1*0,15 = 2,02 (кг);

m (Al2O3) = 1,38*0,85 + 2,3*0,15 = 1,52 (кг);

m (проч.) = 2,82*0,85 + 16,5*0,15 = 4,87 (кг);

Химический состав шихты.

Таблица №2

Комп.

Cu

Ni

Fe

S

Оксиды

Прочие

Общ. мас.

Si

Ca

Mg

Al

Конц-т

4

8

46

30

3,5

2,3

2

1,38

2,82

100

Обор. Пыль

2,3

5,2

26

18,5

24,5

2,6

2,1

2,3

16,5

100

Шихта

3,75

7,58

43,00

28,28

6,65

2,35

2,02

1,52

4,87

100

Предварительный расчёт по выходу штейна.

Извлечение в штейн из шихты :

Cu – 91%

Ni – 91 %

Всего в штейн перейдет :

Cu 3,75х0,91= 3,41

Ni 7,58х0,91= 6,9

Вес штейна на 100 кг концентрата при 50 % содержании металлов :

(3,41+6,9)х0,5= 20,61

По данным Б.П. Недведецкого, в штейнах с 50% металла содержится 2% О>2> и 23,7% S

В этом случае содержание железа в штейне составит:

Fe: 100-(50+2+23,7)= 24,3%

Предварительный состав штейна.

Таблица № 3

Хим. Сост.

Масса кг.

%

Ni

6,9

33,48

Cu

3,41

16,55

S

4,88

23,7

O>2>

0,41

2

Fe

5,01

24,3

Итого

20,61

100

Перейдет в шлак железа: 43-5,01=37,99 кг

Флюсы:

Для получения кондиционных отвальных шлаков и в связи с высоким содержанием Fe в исходном сырье в шихту вводятся флюсующие присадки. Основным флюсующим компонентом в шихте служит песчаник.

Примем следующий состав песчаника:

SiO>2> – 80 %, MgO – 1,5%, Al>2>O>3> – 8,7%

CaO – 1,3 %, FeO – 2,5%,

Расчет ведем на получение шлака, содержащего 30% SiO>2>.

Примем, что Х – общая масса шлака, кг; У – масса загружаемого песчаника, кг. Составляющие песчаника переходят в шлак целиком. Тогда общая масса шлака будет, кг:

Х=У+37,99х71,85/55,85+5,88+6,65= У+61,4

37,99х71,85/55,85 – количество FeO, образовавшаяся из железа концентрата, перешедшего в шлак.

6,65 – количество SiO>2 >в концентрате

5,88 – количество CaO, MgO, Al2O3

Второе уравнение получаем из баланса:

0,30 Х=6,65+0,8У

Решая систему уравнений получаем:

У=23,54 (песчаник) Х = 84,94 (шлак)

Результат проверяем подсчетом количества и состава шлака:

FeO

48,87+23,54х0,025=49,46

58,23

SiO>2>

6,65+23,54х0,8=25,48

30,00

Al>2>O>3>

1,52+23,54*,087=3,57

4,19

CaO

2,35+23,54х0,013=2,66

3,12

MgO

2,02+23,54х0,015=2,37

2,79

Прочие

1,42

1,67

Итого

84,94

100

Для расчета состава и количества отходящих газов примем, что весь кислород, необходимый для осуществления реакций, поступает с подогретым дутьем. При этом необходимо учитывать, что на практике имеются неорганизованные подсосы холодного воздуха, количество которого может колебаться от 2% до 6%.

Влажность шихты 0,2%, следовательно в печь поступит ее

(100+23,54)х0,002=0,25 кг

С учетом содержания серы в штейне и шлаке ее перейдет в газы:

28,28 – 4,88- 0,67=22,73 кг

32S-64 SO>2>

22,73 S - X SO>2, >что составляет 45,46 кг SO>2>

На окисление железа, переходящего в шлак, расход кислорода составит 48,87-37,99=10,88кг

Общая потребность кислорода на плавку 100 кг концентрата будет, кг:

  • На окисление серы – 22,73

  • На окисление железа – 10,88

  • Переходит в штейн – 0,41

Итого:34,02 кг

Вместе с кислородом в печь поступит азота

34,02/0,23 х 0,77=113,8 кг

Из практики работы известно, что со шлаком теряется: Cu – 2%, Ni – 4,5%

Cu= 3,75 x 0,02= 0,075

Ni= 7,58 x 0,045=0,34

S в шлак = 28,28- (4,88+22,73)=0,67

В технические газы отходит:

Cu: 3,75-(3,41+0,08)= 0,26

Ni: 7,58-(6,9+0,34)=0,34

Статьи баланса

Всего

В том числе

Cu

Ni

Fe

S

SiO2

CaO

MgO

Al2O3

O2

N>2>

H>2>O

прочие

Загружено:



























Шихты

100,22

3,75

7,58

43,00

28,28

6,65

2,35

2,02

1,52

-

-

0,20

4,87

Песчаника

21,59









18,83

0,31

0,35

2,05

-

-

0,05



Воздуха

147,82

















34,02

113,80





Всего:

269,63

3,75

7,58

43,00

28,28

25,48

2,66

2,37

3,57

34,02

113,80

0,25

4,87



























Получено:























































Штейна

20,61

3,41

6,90

5,01

4,88

-

-

-

-

0,41





-

Шлаков

88,91

0,08

0,34

37,99

0,67

25,48

2,66

2,37

3,57

10,88





4,87

Технические газы

160,11

0,26

0,34



22,73









22,73

113,80

0,25



Всего:

269,63

3,75

7,58

43,00

28,28

25,48

2,66

2,37

3,57

34,02

113,80

0,25

4,87

Материальный баланс плавки концентрата в печи
Взвешенной Плавки никелевой линии

Библиографический список.

  1. И.А.Стригин и др. «Основы металлургии»,т.1 Общие вопросы

Металлургии, Москва, Металлургия, 1975г.

  1. И.А.Стригин и др. «Основы металлургии»,т.2 Тяжелые металлы, Москва, Металлургия, 1975г.

  2. И.А.Стригин и др. «Основы металлургии»,т.7 Технологическое оборудование предприятий цветной металлургиии, Москва, Металлургия, 1975г.

  3. Н.В.Гудима “Технологические расчёты в металлургии тяжёлых цветных металлов», Москва, Металлургия, 1977г.

  4. Ф.М.Лоскутов, А.А.Цейдлер «Расчёты по металлургии тяжёлых цветных металлов», Москва, Металлургиздат, 1963г.

  5. Технологическая инструкция №0401-3.1.109-34-80

  6. А.В. Ванюков, Н.И. Уткин «Комплексная переработка медного и никелевого сырья», Челябинск, Металлургия,1988г.
